Отображение справочных данных
Программирование с помощью STEP 7 v5.3
A5E00261405-01
14-13
Замечание
Справочные данные существуют только в режиме offline. Следовательно, эта
функция работает только с перекрестными ссылками блоков, отображаемых
offline, даже если Вы вызываете эту функцию в блоке, открытом online.
14.2.5 Пример работы с местоположениями адресов
Вы хотите определить, в каких местах установлен выход Q1.0
(непосредственно или косвенно). В качестве примера в ОВ1 используется
следующий код STL:
Network 1: ...........
A Q 1.0 // в этом примере
= Q 1.1 // не имеет значения
Network 2:
A M1.0
A M2.0
= Q 1.0 // присваивание
Network 3:
//только строка комментария
SET
= M1.0 // присваивание
Network 4:
A I 1.0
A I 2.0
= M2.0 // присваивание
Отображение справочных данных
Программирование с помощью STEP 7 v5.3
14-14 A5E00261405-01

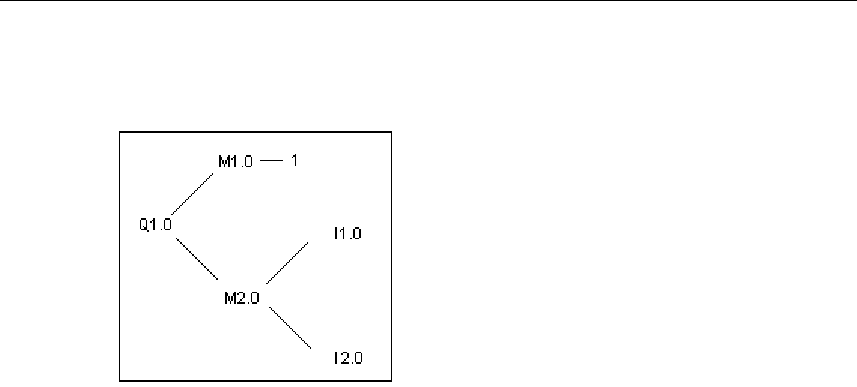

Это дает следующее дерево присваиваний для Q1.0:
Далее действуйте следующим образом:
1. Поместите курсор на Q1.0 (NW 1, Inst 1) в OB1 в редакторе
LAD/STL/FBD.
2. Выберите команду меню Edit > Go To > Location [Редактировать >
Перейти к > Местоположение] или используйте правую кнопку
мыши, чтобы выбрать "Go to Location [Перейти к месту нахождения]".
Теперь диалоговое окно отобразит все назначения для Q1.0:
OB1 Cycle Execution NW 2 Inst 3 /= W STL
[ОВ1 Циклическое выполнение Сегм.2 Ком.3 /= запись
STL]
OB1 Cycle Execution NW 1 Inst 1 /A R STL
[OB1 Циклическое выполнение Сегм.1 Ком.3 /А чтение
STL]
3. Перейдите в редакторе к "NW 2 Inst 3 [Сегмент 2 команда 3]" с
помощью кнопки "Go To [Перейти к]" в диалоговом окне:
Network 2:
A M1.0
A M2.0
= Q 1.0
4. Назначения для M1.0 и M2.0 теперь не должны проверяться. Сначала
поместите курсор на M1.0 в редакторе LAD/STL/FBD.
5. Выберите команду меню Edit > Go To > Location [Редактировать >
Перейти к > Местоположение] или используйте правую кнопку
мыши, чтобы выбрать "Go to Location [Перейти к месту нахождения]".
Теперь
диалоговое окно отображает все назначения для M1.0:
OB1 Cycle Execution NW 3 Inst 2 /= W STL
[ОВ1 Циклическое выполнение Сегм.3 Ком.2 /= запись
STL]
OB1 Cycle Execution NW 2 Inst 1 /A R STL
[ОВ1 Циклическое выполнение Сегм.2 Ком.1 /А чтение
STL]
6. Перейдите в редакторе к "NW 3 Inst 2 [Сегмент 3 команда 2]" с
помощью кнопки "Go To [Перейти к]" в диалоговом окне.
7. В редакторе LAD/STL/FBD в сегменте 3 Вы увидите, что присваивание
M1.0 не имеет значения (т. к.
он всегда TRUE) и что вместо этого
следует рассмотреть присваивание M2.0.
Отображение справочных данных
Программирование с помощью STEP 7 v5.3
A5E00261405-01
14-15
В STEP 7 версий, более ранних, чем V5, Вам теперь бы пришлось
снова пройти всю цепочку присваиваний. Кнопки ">>" и "<<"
делают это значительно проще:
8. Переместите на передний план диалоговое окно "Go to Location
[Перейти к месту нахождения]" или вызовите функцию "Go to Location
[Перейти к месту нахождения]" в редакторе LAD/STL/FBD из своей
текущей позиции.
9. Щелкните на кнопке "<<" один
или два раза, пока не отобразятся все
местоположения Q1.0 are displayed; последнее место перехода "NW 2
Inst 3" выбирается.
10. Перейдите из диалогового окна местоположений адресов к "NW 2 Inst
3" в редакторе с помощью кнопки "Go To [Перейти к]" (как в пункте 3):
Network 2:
A M1.0
A M2.0
= Q 1.0
11. В пункте 4 было проверено присваивание M1.0. Теперь Вам нужно
проверить все присваивания (прямые или косвенные) меркеру M2.0.
Поместите в редакторе
курсор на M2.0 и вызовите функцию "Go to
Location [Перейти к месту нахождения]": Отображаются все
назначения M2.0:
OB1 Cycle Execution NW 4 Inst 3 /= W STL
[ОВ1 Циклическое выполнение Сегм.4 Ком.3 /= запись
STL]
OB1 Cycle Execution NW 2 Inst 2 /A R STL
[ОВ1 Циклическое выполнение Сегм.2 Ком.2 /А чтение
STL]
12. Перейдите к "NW 4 Inst 3 [Сегмент 4 команда 3]" в редакторе
LAD/STL/FBD с помощью кнопки "Go To [Перейти к]":
Network 4:
A I 1.0
A I 2.0
= M2.0
13. Теперь Вам нужно проверить присваивания I1.0 и I2.0. Этот процесс
не описан в данном примере, так как Вы будете действовать так же,
как и раньше (пункт 4 и далее).
Переключаясь между редактором LAD/STL/FBD и диалоговым окном
местоположения адресов, Вы можете найти и проверить все имеющие
значение места нахождения адресов в своей программе.
Отображение справочных данных
Программирование с помощью STEP 7 v5.3
14-16 A5E00261405-01
Программирование с помощью STEP 7 v5.3
A5E00261405-01
15-1
15 Метка времени как свойство блока и
конфликты меток времени
15.1 Проверка совместимости блоков
Введение
Если интерфейс или код индивидуальных объектов адаптирован или
расширен, это может привести к конфликтам меток времени. Конфликты
меток времени могут привести к несовместимости между вызванными
объектами или ссылающимися блоками и, следовательно, к большому числу
исправлений.
Функция "Проверка совместимости блоков" облегчает исправления. Функция
"Проверка совместимости блоков" исключает большую часть конфликтов
меток
времени и несовместимость блоков. Для объектов, где несовмести-
мость блоков не исключается автоматически, функция находится в той
позиции, которую Вы определили в редакторе, когда выполняли нужные
изменения. Все несовместимые блоки исключаются и компиляция объекта
проводится шаг за шагом.
Требования
Если возможно, проверьте совместимость блоков для проектов, созданных в
STEP 7 V5.0, Service Pack 3. Для других проектов, Вы должны сначала
откомпилировать каждый из них, когда запускаете проверку совместимости
(команда меню Program > Compile All).
Для объектов, созданных в дополнительных пакетах, пакеты должны быть
инсталлированы для проверки совместимости.
Запуск проверки совместимости блоков
При запуске проверки совместимости блоков проверяются метки времени
интерфейсов блока и объекты, которые могут привести к несовместимости
блоков тремя способами (Дерево зависимости: References / Call Tree).
1. В SIMATIC Manager, идите в окно проекта, выберите нужную папку блока
и затем инициируйте совместимость блока через команду меню Edit >
Check Block Consistency [Редактировать > Проверка совместимости
блоков].
2. В "Проверке совместимости блоков" выберите
команду меню Program >
Compile [Программа > Компилировать].
STEP 7 автоматически распознает язык программирования для
соответствующих объектов и вызывает нужный редактор. Настолько
возможно, конфликт меток времени и несовместимость блоков
исправляется автоматически и объекты компилируются. Если конфликт
Error! Style not defined.
Программирование с помощью STEP 7 v5.3
15-2 A5E00261405-01
меток времени или несовместимость нельзя исправить автоматически,
появляется сообщение об ошибке в окне выхода (обратитесь к шагу 3 для
дальнейших действий). Этот процесс повторяется автоматически для
всех объектов в дереве просмотра.
3. Если невозможно исправить несовместимость блоков автоматически в
течение процесса компиляции, соответствующие объекты маркируются в
окне выхода как сообщение об ошибках.
Расположите курсор на
сообщении об ошибках и используйте правую кнопку мыши для вызова
экрана ошибки в выпадающем меню. Откроется соответствующая ошибка
и программа перейдет в измененную позицию. Исправьте все
несовместимые блоки, сохраните и закройте объект. Повторите этот
процесс для всех выделенных объектов.
4. Повторите Шаг 2 и 3 снова. Повторяйте этот процесс до
тех пор, пока не
исправите все ошибки, показанные в окне сообщений.
15.2 Метка времени как свойство блока и конфликты
меток времени
Блоки содержат метку времени кода и метку времени интерфейса. Эти метки
времени отображаются в диалоговом окне свойств блока. С помощью этих
меток Вы можете контролировать непротиворечивость программ STEP 7.
STEP 7 отображает конфликт меток времени, если при сравнении меток
времени он обнаруживает нарушение правил. Могут произойти следующие
нарушения:
• вызываемый блок является более новым, чем
вызывающий блок (CALL)
• блок, на который ссылаются, является более новым, чем блок, который
его использует
Примеры нарушений второго типа:
• UDT является более новым, чем блок, который его использует, т. е. DB,
или другой UDT, или FC, или FB, или OB, который использует UDT в
таблице описания переменных.
• FB является более новым, чем соответствующий экземплярный DB.
•
FB2 определен как мультиэкземпляр в FB1, и FB2 является более новым,
чем FB1.
Замечание
Даже если соотношение между метками времени интерфейсов правильно,
могут возникнуть противоречия:
Определение интерфейса для блока, на который производится ссылка, не
соответствует определению в том месте, где он используется.
Эти противоречия известны как конфликты интерфейсов. Они могут
возникнуть, например, когда блоки копируются из разных программ или когда
при компиляции исходного файла
в формате ASCII не все блоки в программе
оказываются сгенерированными.
Отображение справочных данных
Программирование с помощью STEP 7 v5.3
A5E00261405-01
15-3
15.3 Метки времени в логических блоках
Метка времени кода
Здесь вводятся время и дата создания блока. Эта метка времени
обновляется:
• когда изменяется код программы
• когда изменяется описание интерфейса
• когда изменяется комментарий
• когда в первый раз создается и компилируется исходный ASCII-файл
• когда изменяются свойства блока (диалоговое окно "Properties
[Свойства]")
Метка времени интерфейса
Эта метка времени обновляется:
• когда изменяется описание интерфейса (изменения типов данных или
начальных значений, новые параметры)
• когда в первый раз создается и компилируется исходный ASCII-файл,
если интерфейс изменяется структурно
Эта метка времени не обновляется:
• когда изменяются символы
• когда изменяется комментарии в описании переменных
• когда производятся изменения в области TEMP
Правила для вызовов блоков
• Метка времени интерфейса вызываемого блока должна быть старше
метки времени вызывающего блока.
• Изменяйте интерфейс блока только в том случае, если не открыт ни один
блок, который вызывает данный блок. В противном случае, если Вы
сохраняете вызывающие блоки позднее, чем измененный блок, Вы не
сможете распознать это противоречие из метки времени
.
Последовательность действий при возникновении конфликта меток
времени
Конфликт меток времени отображается, когда открывается вызывающий
блок. После выполнения изменений в интерфейсе FB или FC все обращения
к этому блоку в вызывающих блоках показываются в расширенной форме.
Если интерфейс блока был изменен, все блоки, вызывающие этот блок, также
должны быть скорректированы.
После выполнения изменений в интерфейсе FB должны быть обновлены
существующие определения мультиэкземпляров
и экземплярные блоки
данных.
Error! Style not defined.
Программирование с помощью STEP 7 v5.3
15-4 A5E00261405-01
15.4 Метки времени в глобальных блоках данных
Метка времени кода
Эта метка времени обновляется:
• когда исходный ASCII-файл создается в первый раз
• когда исходный ASCII-файл компилируется
• когда выполняются изменения в отображении описаний или в
отображении данных блока
Метка времени интерфейса
Эта метка времени обновляется:
• когда изменяется описание интерфейса в отображении описаний
(изменения типов данных или начальных значений, новые параметры)
15.5 Метки времени в экземплярных блоках данных
Экземплярный блок данных сохраняет формальные параметры и статические
данные для функциональных блоков.
Метка времени кода
Здесь вводятся время и дата создания экземплярных блоков данных. Метка
времени обновляется, когда Вы вводите текущие значения в отображении
данных экземплярного блока данных. Пользователь не может изменить
структуру экземплярного блока данных, так как эта структура получается из
соответствующего функционального блока (FB) или системного
функционального блока (SFB).
Метка времени интерфейса
При создании экземплярного блока данных вводится метка времени
интерфейса соответствующего FB или SFB.
Отображение справочных данных
Программирование с помощью STEP 7 v5.3
A5E00261405-01
15-5
Правила открытия без конфликтов
Метки времени интерфейса FB/SFB и соответствующего экземплярного блока
данных должны совпадать.
Последовательность действий при возникновении конфликта меток
времени
Если Вы изменяете интерфейс FB, то метка времени интерфейса этого FB
обновляется. Когда Вы открываете соответствующий экземплярный блок
данных, то появляется сообщение о конфликте меток времени, так как метки
времени экземплярного блока данных и FB больше не совпадают. В разделе
описаний блока данных интерфейс отображается с символами,
сгенерированными компилятором (псевдосимволы). Экземплярный блок
данных теперь
можно только просматривать.
Для устранения конфликтов меток времени этого типа Вы должны создать
экземплярный блок данных для измененного FB снова.
15.6 Метки времени в UDT и блоках данных, полученных
из UDT
Типы данных, определенные пользователем (UDT), могут быть
использованы, например, для создания нескольких блоков данных с
одинаковой структурой.
Метка времени кода
Метка времени кода обновляется при каждом изменении.
Метка времени интерфейса
Метка времени интерфейса обновляется, когда изменяется описание
интерфейса (изменения типов данных или начальных значений, новые
параметры).
Метка времени интерфейса UDT обновляется также при компиляции
исходного ASCII-файла.
Правила открытия без конфликтов
• Метка времени интерфейса типа данных, определенного пользователем,
должна быть старше, чем метка времени интерфейса в логических
блоках, в которых этот тип данных используется.
• Метка времени интерфейса типа данных, определенного пользователем,
должна быть идентична метке времени блока данных, полученного из
UDT.
• Метка времени интерфейса типа данных, определенного пользователем,
должна быть младше
, чем метка времени вторичного UDT.
Error! Style not defined.
Программирование с помощью STEP 7 v5.3
15-6 A5E00261405-01
Последовательность действий при возникновении конфликта меток
времени
Если Вы изменяете определение UDT, который используется в блоке данных,
функции, функциональном блоке или в другом определении UDT, STEP 7
сообщает о конфликте меток времени при открытии блока.
Компонент UDT показывается в виде расширенной структуры. Все имена
переменных заменяются значениями, предустановленными системой.
15.7 Исправление интерфейсов в функциях,
функциональных блоках или UDT
Если Вы хотите исправить интерфейс в FB, FC, или UDT, проделайте
следующее чтобы избежать конфликтов меток времени:
1. Сгенерируйте исходный файл STL из блока, который Вы хотите изменить
и все непрямые или прямые справочные блоки.
2. Сохраните изменения в сгенерированном исходном файле.
3. Скомпилируйте измененный исходный файл обратно в блоки.
Вы можете сохранить/загрузить изменения интерфейса.
15.8 Предотвращение ошибок при вызове блоков
STEP 7 переписывает данные в регистр DB
STEP 7 изменяет регистр S7-300/S7-400 CPU, когда выполняются различные
инструкции. Содержание регистров DB и DI, например, подкачивается, когда
Вы вызываете FB. Это позволяет экземпляру DB вызванного FB открываться
без потери адресов предыдущего экземпляра DB.
Если Вы работаете с абсолютными адресами, в регистрах могут появляться
ошибки. В таком случае, адреса в регистре AR1 (адресный регистр 1) и в
регистре DB будут переписаны. Это значит,
что Вы читаете или записываете
неправильные адреса.
!
Опасно
Опасность аварии возникает когда:
1. Используются CALL FC, CALL FB, CALL мультиэкземпляры
2. Доступный DB использует абсолютные адреса (например DB20.DBW10)
3. Переменные сложных типов данных
Возможно, что содержание регистров DB (DB и DI), адресных регистров (AR1,
AR2), и аккумуляторов (ACCU1, ACCU2) можно изменить.
Дополнительно, Вы не можете использовать бит RLO слова состояния как
дополнительный параметр, когда Вы вызываете FB или FC.
Когда используете технику программирования упомянутую выше, Вы должны
убедиться, что Вы сохранили содержимое; в противном случае могут
появиться.
