Отображение справочных данных

Программирование с помощью STEP 7 v5.3

A5E00261405-01

14-3

информация о блоке варьируется в зависимости от языка программирования,

на котором блок был написан.

С помощью мыши Вы можете устанавливать на экране требуемую ширину

столбца в списке перекрестных ссылок.

Сортировка

По умолчанию список перекрестных ссылок сортируется по областям памяти.

Щелкнув мышью на заголовке столбца, Вы можете рассортировать записи

этого столбца по критериям сортировки, установленным по умолчанию.

Пример компоновки списка перекрестных ссылок

Адрес Символ блок Тип Язык Подробности

I1.0 Двигатель_вкл OB2 R STL Nw 2 Inst 33 /0

M1.2 Меркер FC2 R LAD Nw 33

C2 Счетчик2 FB2 FBD Nw2

Здесь: Nw – сегмент, Inst – команда

14.1.2 Структура программы

Структура программы описывает иерархию вызовов блоков внутри

программы пользователя S7. Вам также дается обзор используемых блоков,

их зависимостей и потребностей в локальных данных.

С помощью команды меню View > Filter [Вид > Фильтр] в окне «Generating

Reference Data [Генерирование справочных данных]» Вы открываете

диалоговое окно с закладками. В закладке "Program Structure [Структура

программы]” Вы можете установить, в каком

виде Вы хотите отобразить

структуру программы.

Вы можете выбирать между:

• Call structure [Структура вызовов] и

• Dependency structure [Структура зависимостей]

Символы в структуре программы

Символ Значение

Блок, вызываемый стандартно (CALL FB10)

Блок, вызываемый безусловно (UC FB10)

Блок, вызываемый условно (CC FB10)

Блок данных

Рекурсия

Рекурсия, вызываемая условно

Рекурсия, вызываемая безусловно

Блок не вызывается

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

14-4 A5E00261405-01

• Рекурсии в вызове в древесной структуре распознаются и индицируются

визуально .

• Рекурсии внутри иерархии вызовов отмечаются разными символами.

• Стандартно вызываемые блоки (CALL), условно вызываемые блоки (CC)

и безусловно вызываемые блоки (UC) отмечаются разными символами.

• Блоки, которые не вызываются, показываются внизу древовидной

структуры и помечаются черным крестом. Другие разрывы структуры

вызовов, кроме разрывов, обусловленных

не вызванными блоками,

отсутствуют.

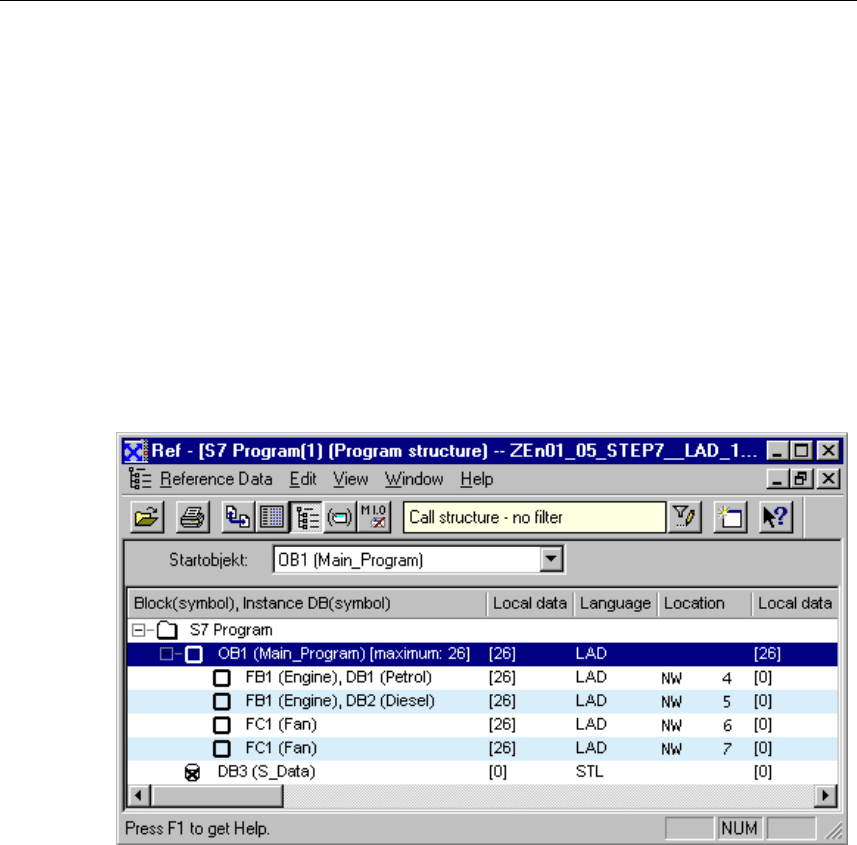

Древовидная структура

Показывается вся иерархия вызовов, начиная с конкретного блока.

Если структура программы должна быть создана для всех организационных

блоков (ОВ), ОВ1 отсутствует в программе пользователя S7, или если был

указан начальный блок, отсутствующий в программе, то Вам автоматически

предлагается указать другой блок в качестве корня структуры программы.

Отображение множественных вызовов может быть деактивизировано при

настройке параметров, как для древовидной структуры,

так и для структуры в

виде записей «предок-потомок».

Отображение максимальной потребности в локальных данных в

древовидной структуре

Чтобы дать быстрый обзор потребности в локальных данных

организационных блоков в отображаемой программе пользователя, на экран

в древовидной структуре может быть выведена следующая информация:

• максимальная потребность в локальных данных на ОВ и

• потребность в локальных данных на путь

Вы можете активизировать и деактивизировать отображение этой

информации в закладке ”Program Structure [Структура программы

]".

Если имеются в наличии ОВ синхронных ошибок (OB121, OB122), то после

числового значения для максимальной потребности в локальных данных

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

A5E00261405-01

14-5

отображается знак плюс и дополнительная потребность для ОВ синхронных

ошибок.

Структура предок/потомок

Показываются вызывающий и вызываемый блок. Блок, показанный слева и

ниже сегмента, это блок, который вызывает или использует этот блок.

Отображение удаленных блоков

Строки, соответствующие удаленным блокам, отображаются красным

цветом.

14.1.3 Список назначений

Список назначений показывает, какие адреса уже назначены внутри

программы пользователя. Это отображение является важной основой для

поиска ошибок и выполнения изменений в программе пользователя.

Отображение списка назначений I/Q/M дает обзор того, какой бит, в каком

байте областей памяти входов (I), выходов (Q) и меркеров (M) используется.

Список назначений I/Q/M отображается в рабочем окне. Строка заголовка

рабочего

окна показывает имя программы пользователя S7, к которой

относится список назначений.

Каждая строка содержит один байт области памяти, в которой закодированы

восемь битов в соответствии с доступом к ним. Она также показывает,

происходит ли обращение к байту, слову или двойному слову.

Коды в списке назначений I/Q/M

Белый фон К этому адресу нет обращения, следовательно, он не

назначен.

X Обращение к этому адресу происходит

непосредственно

Синий фон Обращение к этому адресу происходит косвенно

(обращение к байту, слову или двойному слову).

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

14-6 A5E00261405-01

Столбцы в списке назначений I/Q/M

Столбец Содержимое/Значение

Номер бита соответствующего байта

B Байт занят обращением к одному байту

W Байт занят обращением к одному слову

D Байт занят обращением к двойному слову

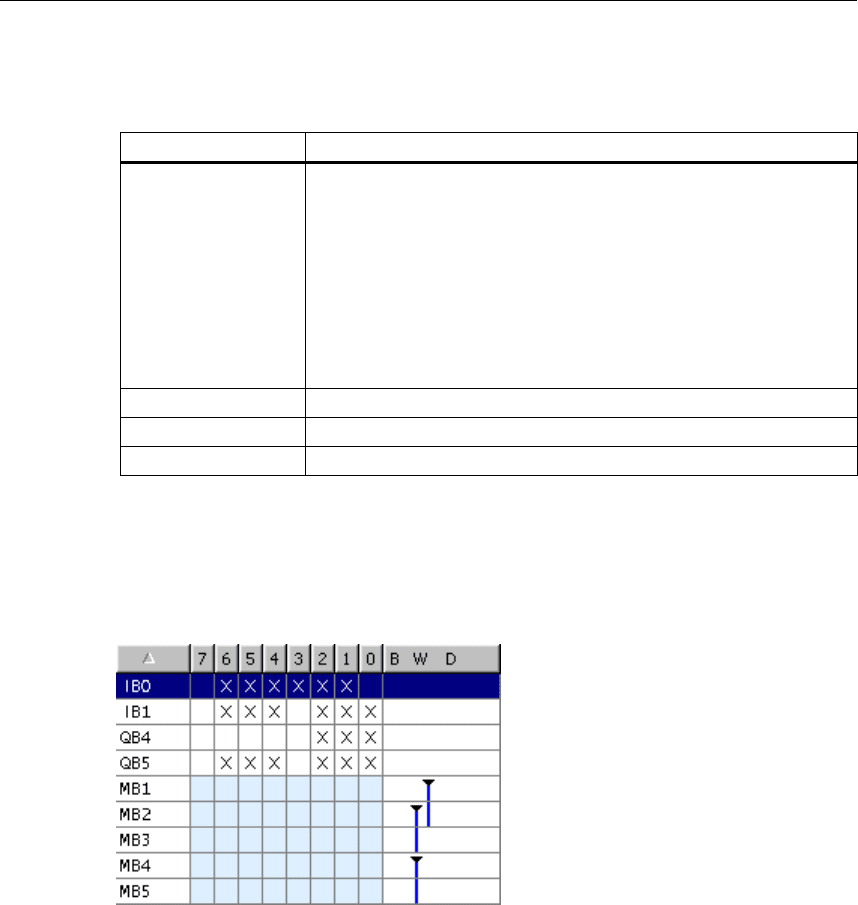

Пример компоновки списка назначений (I/Q/M)

Следующий пример показывает типичную компоновку списка назначений для

входов, выходов и меркеров (I/Q/M).

Первая строка дает назначения для выходного байта IB 0. Обращение к

адресу B 0 происходит побайтно. Колонки "0", "1", "2", "3", "5", и "6"

идентифицируют с "X" для бита доступа.

Это также слово доступа к биту памяти 1 и 2, 2 и 3 или 4 и 5. По этой причине

"столбик" показан в колонке "W", и ячейки имеют синий фон. Черная метка на

столбике показывает начало доступа в

формате слова.

Таблица T/C

Каждая колонка показывает 10 таймеров или счетчиков.

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

A5E00261405-01

14-7

Пример

0 1 2 3 4 5 6 7 8 9

T 00-09 . T1 . . . T6 . . .

T 10-19 . . T12 . . . . T17 . T19

T 20-29 . . . . T24 . . . . .

Z 00-09 . . Z2 . . . . Z7 . .

Z 10-19 . . . . . . . . . Z19

Z 20-29 . . . . . . . . . .

Z 30-39 . . . . Z34 . . . . .

14.1.4 Неиспользованные символы

Вам дается обзор всех символов со следующими характеристиками:

• Символы, определенные в таблице символов.

• Символы, не используемые в тех частях программы пользователя, для

которых существуют справочные данные.

Они отображаются в активном окне. Строка заголовка рабочего окна

показывает имя программы пользователя S7, к которой относится список.

Каждая строка, показанная в этом окне, соответствует

записи из списка.

Строка состоит из адреса, символа, типа данных и комментария.

Столбец Содержимое/Значение

Symbol [Символ] Символическое имя

Address [Адрес] Абсолютный адрес

Data Type [Тип данных] Тип данных адреса

Пример компоновки списка неиспользуемых символов

Symbol

[Символ]

Address

[Адрес]

Data Type [Тип

данных]

Comment [Комментарий]

MCB1 I 103.6 BOOL Автоматический выключатель

двигателя 1

MCB2 I 120.5 BOOL Автоматический выключатель

двигателя 2

MCB3 I 121.3 BOOL Автоматический выключатель

двигателя 3

Вы можете отсортировать записи, щелкнув на заголовке столбца.

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

14-8 A5E00261405-01

14.1.5 Адреса без символов

Когда Вы выводите на экран список адресов, не имеющих символов, Вы

получаете список элементов, используемых в программе пользователя S7,

которые не определены в таблице символов. Они отображаются в активном

окне. Строка заголовка рабочего окна показывает имя программы

пользователя S7, к которой относится список.

Строка состоит из адреса и количества раз, которое этот адрес

используется

в программе пользователя.

Пример:

Address [Адрес] Number [Количество]

Q 2.5 4

I 23.6 3

M 34.1 20

Список отсортирован по адресам.

14.1.6 Отображение информации о блоках для LAD, FBD и STL

Информация о блоках отображается для контактного плана, функциональ-

ного плана и списка команд в списке перекрестных ссылок и в структуре

программы. Эта информация состоит из языка блока и подробностей.

В представлении структуры программы информация о блоках отображается с

помощью команды меню View > Block Information [Вид > Информация о

блоке] или через правую кнопку

мыши. Это отображение зависит от того,

было ли при настройке фильтра в закладке "Program Structure [Структура

программы] выбрано представление "Parent/Child Structure [Структура в виде

родительских и дочерних записей]" или представление "Tree Structure

[Древовидная структура]".

В отображении "Cross References [Перекрестные ссылки]" информация о

блоках может включаться и выключаться с помощью команды меню View >

Filter [Вид > Фильтр].

• Активизируйте триггерную кнопку "Block language and details [

Язык

блока и подробности]" в закладке "Cross References [Перекрестные

ссылки]" диалогового окна "Filter [Фильтр]", чтобы отобразить

информацию о блоках.

Информация о блоке варьируется в зависимости от языка, на котором был

написан блок и отображается с использованием следующих сокращений.

Язык Сегмент Statement Instruction

STL Nw Inst /

LAD Nw

FBD Nw

Nw и Inst указывают, в каком сегменте и в каком операторе используется

адрес (список перекрестных ссылок) или вызывается блок (структура

программы).

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

A5E00261405-01

14-9

Отображение информации о блоках для дополнительных языков

программирования

Доступ к темам оперативной помощи относительно получения информации о

блоках может быть получен, если установлен соответствующий

дополнительный пакет.

14.2 Работа со справочными данными

14.2.1 Способы отображения справочных данных

Для отображения справочных данных имеются в распоряжении следующие

способы:

Отображение из SIMATIC Manager

1. В окне проекта в отображении компонентов в режиме offline выберите

папку "Blocks [Блоки]".

2. Выберите команду меню Options > Reference Data > Display

[Параметры > Справочные данные > Отобразить].

Отображение из окна редактора

1. Откройте блок в папке "Blocks [Блоки]".

2. В окне редактора языка программирования выберите команду меню

Options > Reference Data [Параметры > Справочные данные].

Запускается приложение для вывода на экран справочных данных, и

отображается список перекрестных ссылок для выбранной программы

пользователя (отображение по умолчанию для первого отображения

справочных данных). Если справочные данные не полны, открывается

диалоговое окно

, из которого Вы можете запустить обновление справочных

данных.

Отображение непосредственно из скомпилированного блока

Вы можете вывести на экран справочные данные для скомпилированного

блока непосредственно из языкового редактора, чтобы получить текущий

обзор своей пользовательской программы.

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

14-10 A5E00261405-01

14.2.2 Отображение списков дополнительных рабочих окон

С помощью команды меню Window > New Window [Окно > Новое окно] Вы

можете открыть дополнительные рабочие окна и выводить на экран другие

представления справочных данных (например, Список неиспользованных

символов).

Рабочее окно для ранее не выведенных справочных данных открывается с

помощью команды меню Reference Data > Open [Справочные данные >

Открыть].

Вы можете перейти к другому отображению справочных

данных, выбрав одну

из команд в меню "View [Вид]" или нажав соответствующую кнопку на панели

инструментов.

Отображение справочных

данных

Соответствующая команда меню

Адреса без символов View > Addresses Without Symbols [Вид > Адреса без

символов]

Неиспользованные

символы

View > Unused Symbols [Вид > Неиспользованные

символы]

Список назначений I/Q/M View > Assignment > Inputs, Outputs, and Bit Memory

[Вид > Назначение > Входы, выходы и меркеры]

Список назначений T/C View > Assignment > Timers and Counters [Вид >

Назначение > Таймеры и счетчики]

Структура программы View > Program Structure [Вид > Структура программы]

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

A5E00261405-01

14-11

14.2.3 Генерирование и отображение справочных данных

Генерирование справочных данных:

1. В SIMATIC Manager выберите папку блоков, для которых Вы хотите

сгенерировать справочные данные.

2. Выберите в SIMATIC Manager команду меню Options > Reference Data >

Generate [Параметры > Справочные данные > Генерировать].

Перед генерированием справочных данных компьютер проверяет, доступны

ли справочные данные и если да, то являются ли они текущими.

• Если справочные данные доступны, то они генерируются.

• Если доступные справочные

данные не являются текущими, то Вы

можете выбрать, обновить ли эти справочные данные или сгенерировать

их полностью снова.

Отображение справочных данных:

Справочные данные можно отобразить с помощью команды меню Options >

Reference Data > Display [Параметры > Справочные данные >

Отобразить].

Перед отображением справочных данных выполняется проверка, чтобы

убедиться, существуют ли те или иные справочные данные и являются ли

текущими существующие справочные данные.

• Если справочные данные не существуют, то они генерируются.

• Если существуют неполные справочные данные

, то открывается

диалоговое окно с предупреждением о нарушении целостности

справочных данных. После этого Вы можете принять решение, обновить

ли справочные данные и до какой степени. Далее у Вас есть следующие

возможности:

Выбор Значение

Только для измененных

блоков

Справочные данные обновляются для всех измененных или новых

блоков; информация о любых удаленных блоках удаляется из

справочной базы данных.

Для всех блоков Справочные данные генерируются снова с начальной позиции для

всех блоков.

Не обновлять Справочные данные не обновляются.

Чтобы обновить справочные данные, блоки перекомпилируются. Вызывается

соответствующий компилятор для компиляции каждого блока. С помощью

команды меню View > Update [Вид > Обновить] Вы можете обновить

отображение справочных данных, уже выведенное в активном окне.

Отображение справочных данных

Программирование с помощью STEP 7 v5.3

14-12 A5E00261405-01

14.2.4 Быстрый поиск расположения адреса в программе

Вы можете использовать справочные данные при программировании, чтобы

поместить курсор в различные места нахождения адреса в программе. Чтобы

сделать это, Вы должны иметь новейшие справочные данные. Однако Вам

нет необходимости запускать приложение для отображения справочных

данных.

Основная последовательность действий

1. Выберите в SIMATIC Manager команду меню Options > Reference Data >

Generate [Параметры > Справочные данные > Генерировать], чтобы

сгенерировать текущие справочные данные. Этот шаг необходим только в

том случае, если справочные данные отсутствуют или у Вас имеются

старые справочные данные.

2. Выберите адрес в открытом блоке.

3. Выберите команду меню Edit > Go To > Location [Редактировать >

Перейти к > Местоположение].

Теперь появляется диалоговое окно

, содержащее список с местами

нахождения этого адреса в программе.

4. Выберите параметр "Overlapping access to memory areas [Пересекающие-

ся обращения к областям памяти]", если Вы также хотите отобразить

местонахождение операндов, физические адреса которых или области

адресов пересекаются с адресом вызываемого операнда. К таблице

добавляется столбец "Address [Адрес]".

5. Выберите место в списке и щелкните на кнопке "Go To [Перейти

к]".

Если справочные данные устарели к моменту открытия диалогового окна, то

об этом появится сообщение. После этого Вы можете обновить справочные

данные.

Список местоположений адресов

Список местоположений адресов содержит в диалоговом окне следующую

информацию:

• Блок, в котором используется адрес

• Символическое имя этого блока, если оно существует

• Подробности, например, информацию о местоположении и, если

необходимо, команду, что зависит от первоначального языка

программирования блока или исходного файла (SCL)

• Информацию, зависящую от языка

• Тип доступа к адресу:

только чтение (R), только запись (W), чтение и

запись (RW), неизвестно (?).

• Язык блока

Вы можете отфильтровать отображение местоположений адресов и таким

способом просмотреть, например, только доступ к адресам на запись.

Оперативная помощь для этого диалогового окна предоставит Вам более

подробную информацию о том, что следует вводить в поля, и другую

отображаемую информацию.
