─ переменное магнитное поле всегда связано с порождаемым им элек-

трическим полем, а переменное электрическое поле всегда связано с порождае-

мым им магнитным, т.е. электрическое и магнитное поля неразрывно связаны

друг с другом – они образуют единое электромагнитное поле.

Для стационарных полей (

const

) уравнения Максвелла

имеют вид

∫

ldE

, qSdD

∫

, IldH

∫

, 0=

∫

SdB

. (19.11)

В этом случае электрические и магнитные поля независимы

друг от друга, что

позволяет изучать отдельно постоянное электрическое и магнитное поле.

Полная систему уравнений Максвелла в дифференциальной форме

со-

стоит из уравнений (19.3а), (19.7а), (19.8а) и (19.9а), характеризующих поле в

каждой точке пространства:

∂

−=×∇

∂

+=×∇

ρ=⋅∇ D

0=⋅∇ B

Данные уравнения не симметричны относительно электрического и магнитного

полей, так как в природе существуют электрические заряды, но нет зарядов

магнитных.

В случае если заряды и токи

распределены в пространстве непрерывно, то

обе формы уравнений Максвелла – интегральная и дифференциальная – экви-

валентны. Однако если имеются поверхности разрыва, на которых свойства

среды или полей меняются скачкообразно, то интегральная форма уравнений

является более общей. Отметим, что в отношении физических пределов приме-

нимости обе системы равнозначны.

Для того чтобы данные уравнения Максвелла в дифференциальной форме

были справедливы и на границах сред, необходимо дополнить эти уравнения

граничными условиями – соотношениями (13.17), (13.20), (16.13) и (16.13а),

которые справедливы для постоянных и переменных полей

ττ 21

(уравнения (13.20) и (16.13а) выведены для случая, когда на границе раздела

отсутствуют как свободные заряды, так и токи проводимости).

Все экспериментально регистрируемые электродинамические явления

удовлетворяют принципу относительности. Уравнения Максвелла выполняют-

ся во всех инерциальных системах отсчета и являются инвариантными относи-

тельно преобразований Лоренца. Отметим, что входящие в уравнения величины

преобразуются по определенным правилам при переходе от одной инерциаль-

ной системы отсчета к другой. Деление электромагнитного поля на электриче-

ское и магнитное имеет относительный характер и зависит от системы отсчета,

в которой рассматриваются явления. Однако заряд любой частицы – релятиви-

стски инвариантная величина, не зависящая от скорости частицы и выбора сис-

темы отсчета.

Тема 20. Электромагнитные волны

20.1. Волновое уравнение для электромагнитной волны. Основные

свойства электромагнитной волны:

скорость, поперечность, связь между

Из уравнений Максвелла следует, что электромагнитное поле способно

существовать самостоятельно – без электрических зарядов и токов. Взаимосвя-

занные колебания (изменения) электрического и магнитного полей, состав-

ляющих единое электромагнитное поле, называются электромагнитными ко-

лебаниями.

Электромагнитные волны – это электромагнитные колебания, распро-

страняющиеся в пространстве с конечной скоростью. В вакууме они всегда

распространяются со скоростью, равной скорости света с.

Именно присутствие тока смещения

tD ∂∂

наряду с величиной tB ∂∂

означает возможность появления электромагнитных волн. Всякое изменение во

времени магнитного поля возбуждает поле электрическое, изменение же поля

электрического в свою очередь возбуждает магнитное поле. За счет непрерыв-

ного взаимопревращения электромагнитное возмущение будет распространять-

ся в пространстве.

Рассмотрим однородную изотропную нейтральную непроводящую среду

εε

= , HB

µµ

= , (20.1)

где ε

и μ

– соответственно электрическая и магнитная постоянные; ε и μ – со-

ответственно диэлектрическая и магнитная проницаемости среды. Используя

уравнения Максвелла, можно показать, что волновые уравнения для векторов

имеют вид

∂

=∇

µεµε ,

∂

=∇

µεµε , (20.2)

где

zyx ∂

∂

=∆=∇

– оператор Лапласа.

Перечислим основные свойства

электромагнитных волн, распространяю-

щихся в изотропной нейтральной непроводящей неферромагнитной среде:

1) скоростью распространения

электромагнитной волны в среде на-

зывается фазовая скорость (скорость распространения фазы колебаний). По

закону Максвелла она равна

εµεµµε

, (20.3)

где

1 µε=c – скорость распространения электромагнитной волны в вакуу-

ме. Поскольку

εµ

, то

;

2) векторы напряженностей

электрического и магнитного полей

волны и вектор скорости распространения волны

взаимно перпендикулярны

и образуют правовинтовую систему, рис. 20.1. Это свойство

электромагнитной

волны не зависит от выбора координатной системы;

3) в распространяющейся электромагнитной

волне колебания электрического и магнитного полей

происходят в фазе. На рис. 20.1 показано изменение

векторов

в пространстве в фиксированный

момент времени, причем между мгновенными значе-

ниями Е и Н (Е и В) в любой точке существует опре-

деленная связь, а именно:

или HE µµεε

= . (20.4)

Это значит, что Е и Н (или В) одновременно в одних

и тех же точках достигают максимума, одновременно

обращаются в нуль и т.д.

Волновые уравнения (20.2) описывают, в частности, распространение

наиболее простых электромагнитных волн строго определенной частоты – пло-

ских гармонических (монохроматических) электромагнитных волн. Ампли-

туда колебаний векторов

плоской гармонической электромагнитной

волны в любой точке наблюдения постоянна. Можно показать, что уравнения

плоской гармонической электромагнитной волны, распространяющейся вдоль

оси Х декартовой системы координат, имеют вид:

)cos( αω +−= kxtEE

, (20.5)

)cos( αω +−= kxtHH

, (20.5а)

где

– амплитуды колебаний электрического и магнитного полей вол-

ны;

πν

– круговая (циклическая) частота этих колебаний;

k – вол-

новое число; α – начальная фаза колебаний волны при

. Знак минус

в скобках уравнений (20.5) и (20.5а) означает, что волна распространяется в по-

ложительном направлении оси Х. Отметим, что амплитуды электрического и

магнитного полей

E и

H связаны соотношением (20.4).

Расстояние, на которое распространяется электромагнитная волна в сре-

де за время одного периода колебаний Т, называется длиной волны и определя-

ется как

. (20.6)

Связь длины электромагнитной волны с периодом Т и частотой

колебаний в

вакууме

, или

. (20.6а)

Волновые уравнения плоской гармонической электромагнитной вол-

ны, распространяющейся вдоль оси Х, записываются как

∂

. (20.7)

)(BH

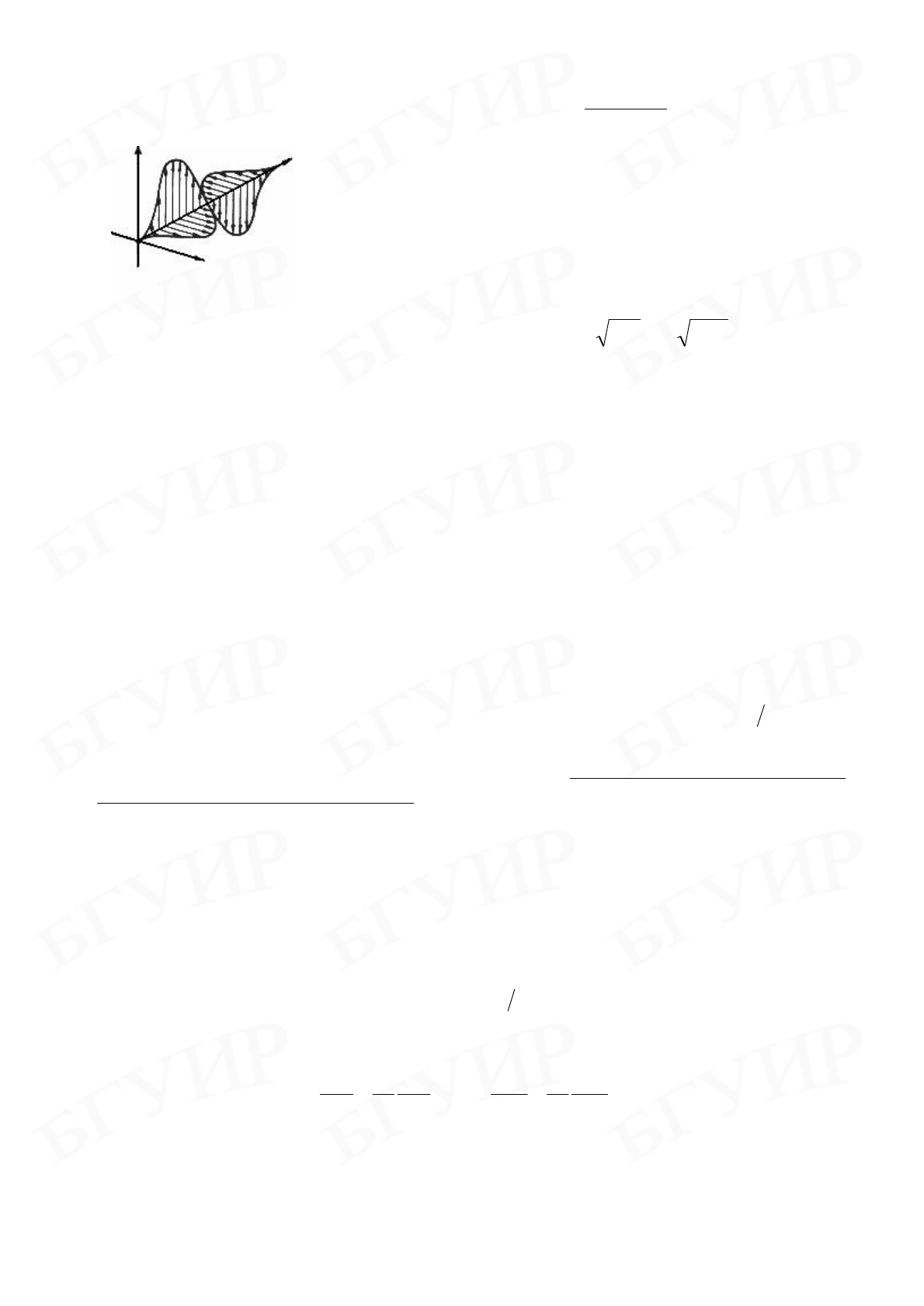

Рис. 20.1. Распределение

электрического

и магнитного полей

в распространяющейся

во

не

20.2. Опыты Герца. Плотность энергии

электромагнитной волны. Вектор Пойнтинга. Опыт Лебедева

Опыты Герца. Чтобы получить свободные электромагнитные волны,

необходимо создать в пространстве достаточно быстро изменяющееся электри-

ческое поле или соответственно быстро изменяющееся магнитное поле.

Г. Р. Герц в 1888 г. использовал прибор с искровым промежутком (вибратор

Герца), в котором на короткое время возникали колебания заряда

; при этом ге-

нерировались электромагнитные волны с частотой порядка 10

Гц. Отметим,

что многие современные вибраторные антенны сохранили конструктивные

особенности вибратора Герца.

Герц зарегистрировал электромагнитные волны

на некотором расстоянии

от вибратора с помощью резонатора – второго вибратора с гораздо меньшей

длиной искрового промежутка (доли миллиметра вместо 7,5 мм в излучающем

вибраторе). Также дополнительно в качестве резонатора использовался прямо-

угольный (или круговой) проволочный виток с искровым промежутком. Искре-

ние вибратора вызывало появление искр в резонаторе. Герц установил, что

электромагнитные волны распространяются со скоростью света c. Они невиди-

мы, однако обладают всеми свойствами света. Исследованные им волны отно-

сят к радиоволнам

: с их помощью передаются радио- и телевизионные сигналы.

Электромагнитные волны условно делятся на несколько видов (λ указаны

в вакууме): радиоволны (10

-4

м), световые волны (инфракрасные

волны (760 нм< λ <1 мм), видимый свет (400 нм< λ <760 нм), ультрафиолето-

вое излучение (1 нм< λ <400 нм)), рентгеновское излучение

(6·10

-3

нм< λ <1 нм) и γ-излучение (λ < 6·10

-3

нм).

Соответствующие частоты можно найти из формулы (20.6а). Например,

частоты видимого света лежат в интервале от

100,4 ⋅ до 7,5·10

Гц.

Радиоволны и микроволны генерируются с помощью электронных уст-

ройств; волны с более высокими частотами при помощи электроники получить

крайне трудно.

Плотность энергии электромагнитной волны. Вектор Пойнтинга.

Электромагнитные волны переносят в пространстве энергию. Энергия элек-

тромагнитного поля W – это количественная характеристика электромагнит-

ного взаимодействия:

∫

= wdVW ,

где w – объемная плотность энергии поля. Объемная плотность w энергии

электромагнитного поля складывается из объемных плотностей w

и w

элек-

трического и магнитного полей и равна, если среда не содержит сегнетоэлек-

триков и ферромагнетиков:

www

µµεε

+=+= , (20.8)

где Е и Н – соответственно напряженности электрического и магнитного полей

волны в произвольный момент времени в данной точке пространства.

Так как

HE µµεε

= из выражения (20.4), то

EHw εµµε

= . (20.9)

Формулы (20.8) и (20.9) характеризуют плотность энергии электромагнитной

волны в любой момент времени в любой точке пространства.

Вектор

плотности потока энергии электромагнитной волны назы-

вается вектором Пойнтинга (Умова-Пойнтинга)

],[ HEП

= . (20.10)

По модулю вектор

определяет энергию, переносимую волной в единицу

времени через единичную площадку, перпендикулярную направлению распро-

странения волны:

)(cos

αω

µµ

εε

υ +−=== kxtEwEHП

, (20.11)

где

– фазовая скорость волны, равная скорости переноса энергии (при отсут-

ствии дисперсии). Направление вектора

совпадает с направлением переноса

энергии, т.е. с направлением распространения электромагнитной волны.

Единица плотности потока энергии электромагнитной волны в СИ – ватт

на метр в квадрате (Вт/м

Если исходить из представлений о локализации электромагнитной энер-

гии в пространстве, то можно заключить, что она будет изменяться в данном

объеме V как за счет ее вытекания из объема через поверхность S, так и за счет

того, что поле передает свою энергию веществу (заряженным частицам), т.е.

производит работу над веществом

Согласно теореме Пойнтинга убыль энергии W электромагнитного поля,

заключенного в объеме V, за единицу времени определяется как:

∫∫

⋅+⋅=−

dVEjdSnП

, (20.12)

где

– вектор Пойтинга; j

– плотность тока;

– напряженность электриче-

ского поля;

– наружная нормаль к поверхности S;

– элементы по-

верхности и объема соответственно. Интеграл

∫

⋅

dSnП

определяет поток энер-

гии, переносимый электромагнитным полем сквозь замкнутую поверхность S,

ограничивающую рассматриваемый объем V. Интеграл

∫

⋅

dVEj

описывает ра-

боту, совершаемую сторонними ЭДС над токами проводимости, и джоулевы

потери – потери энергии электромагнитного поля за счет ее преобразования в

энергию теплового движения среды.

Скалярная величина I, равная модулю среднего значения вектора Пойтин-

га, называется интенсивностью электромагнитной волны:

ПI

= . (20.13)

Из (20.11) следует, что интенсивность плоской гармонической электро-

магнитной волны

пропорциональна квадрату амплитуды ее электрической со-

ставляющей:

0 m

µµ

εε

. (20.14)

Опыт Лебедева. Максвелл теоретически показал, что электромагнитные

волны, отражаясь или поглощаясь в телах, на которые они падают, оказывают

на них давление. Это давление возникает в результате воздействия магнитного

поля волны на электрические токи, возбуждаемые электрическим полем той же

волны. Давление электромагнитной волны на тело определяется выражением

wp )1( ρ+= , (20.15)

где ρ – коэффициент отражения электромагнитной волны – отношение ин-

тенсивности отраженной волны к интенсивности падающей (при полном отра-

жении

, при полном поглощении

); w – среднее за период волны

значение объемной плотности энергии электромагнитного поля. Если волна па-

дает на поверхность тела наклонно, под углом

к нормали, то cIw )cos( θ= .

Давление электромагнитного излучения обычно очень мало. Например,

давление солнечного излучения на Земле составляет около 10

-6

Па, что в 10

раз меньше атмосферного давления. Экспериментальное доказательство суще-

ствования давления электромагнитных волн, подтвердившее теорию Максвел-

ла, было получено П. Н. Лебедевым. В 1899 г. он обнаружил и измерил давле-

ние света на твердые тела, а в 1910 г. – на газы. В эксперименте, выполненном

в 1899 г., объект исследования имел вид подвижного крылышка. Лебедев обна-

ружил поворот этого крылышка под действием падающего на него света. Вели-

чина светового давления оказалась соответствующей формуле (20.15).

Давление света играет большую роль в астрофизике и атомных явлениях.

Например, наряду с давлением газа давление света обеспечивает стабильность

звезд, противодействуя силам гравитации.
