4. Металошукачі

цим металошукач має вищу чутливість і здатний розрізняти ко)

льорові і чорні метали.

Принцип дії IB (Induction Balance) і VLF (Very Low Frequency)

є найбільш ефективними у побудові металошукачів і полягає в

аналізі амплітуди електричних коливань у приймальній котушці

пошукової головки і фазового зсуву між сигналами у переда)

вальній і приймальній котушках. Якщо металевий предмет

відсутній у магнітному полі пошукової головки, амплітуда коли)

вань у приймальній котушці мінімальна, а фазовий зсув між цими

коливаннями дорівнює 0° (або 90° залежно від конструкції прила)

ду). З появою металевого об’єкта у магнітному полі пошукової

головки амплітуда коливань у приймальній котушці збільшуєть)

ся, а фазовий зсув стає відмінним від 0° (або 90°) залежно від

магнітних властивостей металу (чорний, кольоровий). Метод доз)

воляє ідентифікувати окремо чорні і кольорові метали. Сигнал

може оброблятися комп’ютером. Пошукова головка може бути

відрегульована на “нечутливість” до дрібних металевих предметів

(ґудзиків, сигаретної фольги, ключів тощо).

Принцип дії PI. Прилади цього типу не мають коливальних

контурів у пошуковій головці. У котушку головки скеровуєть)

ся імпульсний сигнал. Параметром, що аналізується, є три)

валість перехідного процесу. (рис. 4.5). Частота імпульсів вста)

новлюється від 50 до 400 Гц. Прилади характеризуються

значним споживанням енергії, проте не потребують періодич)

ного регулювання, мають високу чутливість. Чорних металів від

кольорових не відрізняють.

Рис. 4.4. Принцип BFO побудови металошукачів:

а) металевий об’єкт відсутній;

а)

«Методи і технічні засоби митного контролю»

102

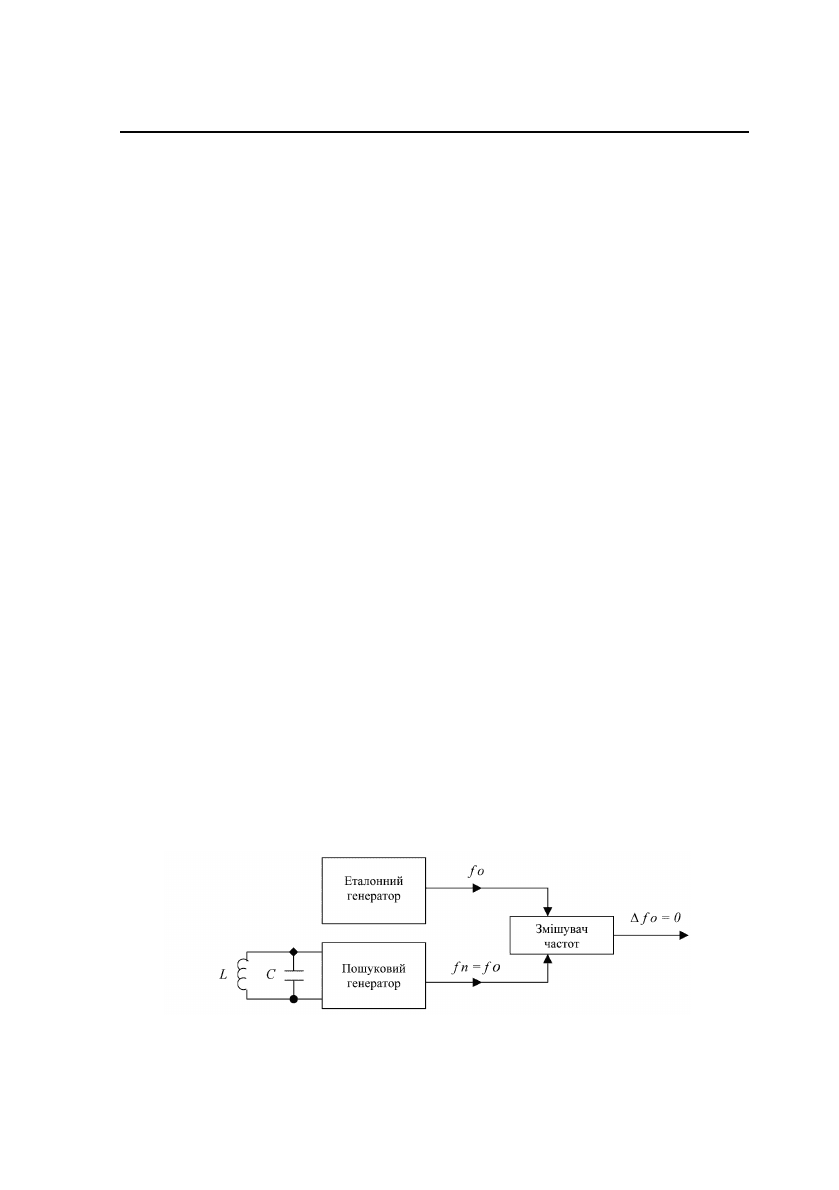

Рис. 4.4. Принцип BFO побудови металошукачів:

а) металевий об’єкт відсутній; б) металевий об’єкт наявний:

LC – електричний коливальний контур, fo – частота коливань еталонного

генератора; fn – частота коливань пошукового генератора;

∆

f= fn,fo –

різниця частот пошукового і еталонного генераторів; М – магнітний зв’язок

між металевим об’єктом і коливальним контуром LC

І/І тах

а)

tф

І/І тах

0,9

0,1

б)

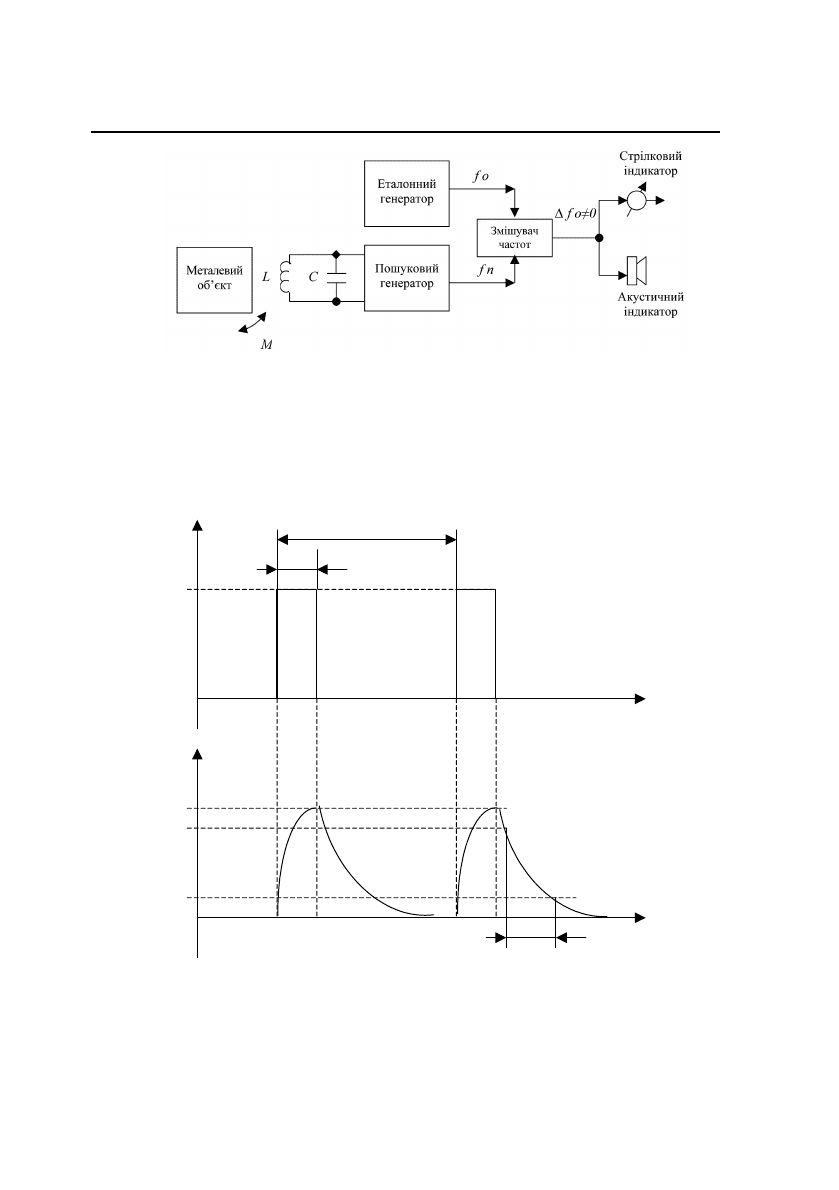

Рис. 4.5. Принцип дії РІ у металошукачах:

а) металевий об’єкт відсутній;

б) металевий об’єкт наявний: Т – період імпульсів; tu – тривалість імпульсу;

І – струм у пошуковій головці; І тах – максимальне значення струму у

пошуковій головці; tф – тривалість фронту імпульсу

103

4. Металошукачі

Принцип дії T/R передбачає рознесення передавальної і

пошукової котушок на значну відстань. Прилади відрізняють)

ся великою глибиною пошуку і нечутливістю до дрібних пред)

метів (монети, ґудзики тощо).

Принцип дії O/R або PLL. Параметром, що аналізується, є

амплітуда сигналу у котушці коливального контуру, відрегуль)

ованого близько до резонансу з частотою генератора. Поява

металевого предмету у магнітному полі котушки викликає, за)

лежно від виду металу, досягнення резонансу або відхід від

нього. Методи знаходяться у стадії розробки і відомостей про

його використання у серійних приладах поки що немає.

4.2. Загальна характеристика та основні

технічні параметри металошукачів.

Основні типи металошукачів

Ефективність виявлення прихованого металевого предмета

визначається чутливістю металошукача. Чутливість ) це здатність

металошукача виявляти металеві предмети певних розмірів, форм,

електропровідності, магнітної проникності на певній відстані. Чим

вища чутливість металошукача, тим менш дрібний металевий

предмет на тій самій відстані здатний він виявляти.

З оперативно)технічного погляду металодетектори повинні

реагувати не на всі металеві предмети (монети, гребінці, ґудзи)

ки, пряжки), а на предмети, заборонені до переміщення через

митний кордон держави. Ця здатність металодетектора нази)

вається селективним виявленням.

Селективне виявлення – здатність металошукача встановлю)

вати факт наявності заборонених до переміщення предметів на

фоні одночасної наявності дозволених до переміщення предметів

індивідуального користування. Селективне виявлення передбачає

пошук металевих предметів тільки з певними властивостями.

Металодетектори з низькими селективними властивостями

мають високу імовірність помилки. Застосування таких при)

ладів, велика частота помилок у виявленні металевих предметів

«Методи і технічні засоби митного контролю»

104

негативно впливає на процес митного контролю, вимагає більш

детальної перевірки, необґрунтованого особистого огляду осо)

би, створює непотрібне нервове напруження як осіб, що про)

ходять митний контроль, так і осіб, що його здійснюють.

Похибки у роботі металодетекторів можуть бути і результатом

впливу так званих завад. Їх поділяють на електромагнітні і магнітні.

Джерелами електромагнітних завад є працюючі поблизу

електродвигуни, генератори, трансформатори, люмінесцентні

лампи, монітори.

Джерелами магнітних завад є розташовані поблизу металеві

конструкції значної маси, потужні постійні магніти.

Завадостійкість детекторів метала забезпечується спеціальни)

ми схемотехнічними рішеннями електронних систем і спеціаль)

ним алгоритмом обробки сигналів пошукової котушки. Вжива)

ються і методи попередження впливу завад на металодетектори,

а саме: не проносити ручний вантаж пасажирів поблизу метало)

детектора, встановлювати металодетектор подалі від масивних

металевих об’єктів (ліфтів, ескалаторів, металевих дверей).

Таким чином, металодетектори в загальному повинні відпо)

відати таким вимогам:

 надійно виявляти металеві предмети (висока чутливість);

 не реагувати на металеві предмети індивідуального кори)

стування, дозволені до переміщення через митний кордон

держави (достатня селективність);

 не реагувати на дії завад (достатня завадостійкість);

 не чинити негативного впливу на організм людини,

імплантовані кардіологічні стимулятори;

 не впливати на магнітні носії інформації.

Найпростішими металошукачами є металошукачі, що ре)

алізують динамічний варіант TR/VLF. Такі прилади вимагають

неперервного руху пошукової головки у зоні знаходження ме)

талевого предмету.

Переваги:

 простота регулювання;

 нескладна схема (висока надійність, невисока ціна).

105

4. Металошукачі

Недоліки:

 невисока чутливість порівняно із статичними прилада)

ми (працюють з нерухомою головкою);

 неточна локалізація об’єкта.

У приладах цього типу встановлюють регулятори чутливості,

рівня дискримінації (здатності розрізняти металеві об’єкти), гуч)

ності. Швидкість сканування об’єкта коливальними рухами –

близько 30 см/сек. Найбільш поширеними марками динамічних

металошукачів є C . SCOPE CS – 2MX, Fisher 1212 – x, Garret

Tresure Ace 100, Tesoro Cutlass II u Max, Imperial – 300.

Для приладів середньої складності характерні висока чут)

ливість і достатня розділяюча здатність. Вони можуть комплек)

туватися декількома змінними пошуковими головками.

Кількість органів управління досягає 8, процедура регулюван)

ня вимагає певного досвіду і триває декілька хвилин.

Дискримінація в таких приладах зазвичай багатоступенева

з можливістю виявлення предметів з будь)яких металів (All

Metals).

Найбільш типові прилади цього класу: C . SCOPE CS –

2MX, Fisher 1225 – x, Tesoro Toltec 11, CZ – 6.

Прилади з комп’ютерною обробкою інформації. Прилади

цього класу для кожного виявленого металевого об’єкта аналі)

зують за спеціальними програмами амплітудно)фазові характе)

ристики сигналу, що надходить кожного разу від пошукової

головки. Це дозволяє класифікувати виявлений металевий

об’єкт. Одержані результати відтворюються на екрані монітора.

Кількість градацій параметра об’єкта, що виявляється, досягає

190. Цим забезпечується встановлення будь)якої схеми диск)

римінації.

До приладів цього класу зокрема належать: C , SCOPE CS –

8SST, Fisher CZ – 7A, GARRET 6TAX – 550, MINELAB

SOVEREIGHN XS – 2, WHITE“S CLASSIC ID SL, CTEPX 7234.

За конструктивними особливостями розрізняють металошу)

качі ручні, стаціонарні, для контролю поштових відправлень.

Ручні оглядові металошукачі призначені для виявлення

прихованих під одягом або в багажі зброї та інших забороне)

«Методи і технічні засоби митного контролю»

106

них до перевезення через митний кордон металевих предметів.

Конструктивно металошукачі складаються з держака, до якого

прикріплено пошукову котушку. Умови їх застосування вима)

гають мінімуму регулювань (“живлення”, “чутливість – дискри)

мінатор”). Приклади: Body scanner Ranger, Auto – Scan White’s,

SPHINX BM – 311, SPHINX BM – 611.

Ручний металодетектор G2 Garret (США) працює на час)

тоті 90 кГц, його чутливість встановлюється автоматично залеж)

но від рівня промислових завад. Прилад має світлову і звукову

індикацію, габаритні розміри 83 х 30 х 160 мм, маса – 0,2 кг,

живлення від елемента постійного струму напругою 9В.

Ручний металодетектор Super Scanner Garret працює на час)

тоті 95 кГц, має габаритні розміри 83 х 41 х 420 мм і масу 0,5 кг.

Металодетектор НДЦ „ІМПУЛЬС” (Україна) призначений

для виявлення дрібних металевих предметів і виявляє як чорні,

так і кольорові метали. Індикація – звукова і світлова. Живлен)

ня – від вбудованого акумулятора. Тривалість роботи від по)

вністю зарядженого акумулятора – 8 годин.

Портативний металодетектор HANDY монтується в пласт)

масовому корпусі, відповідає всім вимогам безпеки і може екс)

плуатуватись в діапазоні температур від )20°С до +75°С. В ос)

нові роботи детектора ) зміна параметрів контуру генератора,

коли в магнітне поле пошукової котушки потрапляє металевий

предмет. Прилад обладнаний регулятором чутливості і компен)

сатором впливу розміщених поруч металевих об’єктів. Перед)

бачено три режими роботи металодетектора:

 стандартна перевірка (із світловою і звуковою сигналіза)

цією);

 безшумна перевірка (тільки із світловою сигналізацією);

 режим очікування (standby). Прилад автоматично перехо)

дить в цей режим, якщо детектором не користуються

більше ніж 1 хвилину.

Прилад обладнаний індикатором стану джерела живлення.

Аналогічним чином спроектовані і працюють детектори іно)

земного виробництва SDM.100, IPD.MKD.9903, M1.45 та

вітчизняні – ГАММА, ШАХТА, ШТОРМ, ІМ.1ОПИР та інші.

107

4. Металошукачі

Їх особливостями є відмінності в діапазоні робочих температур,

габаритних розмірах, масі, чутливості.

З цього ряду виділяється металошукач SDM.300, який має

телескопічну штангу з пошуковою котушкою на кінці. Цей тех)

нічний засіб дозволяє визначити тип металу (чорний, кольоро)

вий) і форму предмета. Прилад здатний одночасно визначати

до 3)х об’єктів. Здійснює пошук об’єкта за зразком.

МИП.3 – портативний металошукач, призначений для екс)

плуатації у пунктах догляду, дозволяє виявляти металеві і мета)

ловмісні об’єкти, приховані під одягом. Прилад виявляє об’єкти

з мінімальними розмірами 100х15х1 мм із переміщенням дат)

чика із швидкістю 0,2 – 0,4 м/с на відстані до 70 мм. Визначен)

ня супроводжується поданням звукового сигналу.

Технічні параметри:

 тривалість регулювання після ввімкнення живлення 5с;

 живлення від мережі змінного струму напругою 220 В

частотою 50 Гц або від батарей постійного струму;

 потужність, що споживається 5,0 ВА (від батарей – 0,135 Вт

у режимі мовчання, 0,6 Вт ) у режимі “Тривога”);

 діапазон робочих температур – 10 С до +50 С;

 допустима відносна вологість повітря до 90%.

УНИСКАН 7214,7215 – портативні металошукачі, що пра)

цюють за принципом наведення вихрових струмів і призначені

для виявлення металевих предметів у діелектричних та слабо

провідних середовищах (рис. 4.6).

Технічні параметри:

 максимальна відстань виявлення:

 гвинт М 3х7 – 8 см;

 латунний диск Ш 25мм і товщиною 1 мм – 17 см;

 пістолет Макарова – 35 см;

 електроживлення: батарея постійного струму напругою

9В;

 тривалість роботи від нової батареї живлення 40 год.;

 максимально допустима зміна напруги живлення – 2 В;

 габаритні розміри 400 х 145 х 35 мм;

 маса приладу – 0,26 кг;

«Методи і технічні засоби митного контролю»

108

Модель 7214

1 2

4 5

Модель 7215

Рис. 4.6. Органи управління приладів Унискан 7214 і Унискан 7215:

1 – світлодіодний індикатор включення; 2 – світлодіодний індикатор виявлен,

ня металевого предмета; 3 – регулятор чутливості; 4 – тумблер включення

приладу; 5 – тумблер відключення реагування на кольорові метали

 поріг спрацьовування автоматичної звукової сигналізації

розряду батареї живлення – 7± 0,3 В;

 час виходу на режим максимальної чутливості – 2 с.

Детектор дозволяє відрізнити пістолет Макарова від будь)

яких інших (побутових) предметів з кольорових металів. При)

лад не відрізняє за марками металів крупногабаритні об’єкти.

АКА 7202М – оглядово – сигнальний комплекс характериA

зується високою чутливістю (виявляє 5Aти міліметровий улаA

мок швейної голки). Прилад має міцний пластмасовий корпус,

що дозволяє застосовувати його як засіб самооборони. ПідвиA

щена площа датчика дозволяє збільшувати швидкість скануванA

ня. Передбачений варіант приладу із освітлювальним ліхтарем

і оглядовим дзеркалом.

Максимальна відстань виявлення металевих предметів:

 граната Ф 1 – 18 см;

 пістолет Макарова – 25 см;

 фрагмент полотна ручної пили (150 см) – 9 см;

 лезо безпечної бритви – 3 см.

109

4. Металошукачі

Технічні параметри:

 габаритні розміри 415×85×35 мм;

 маса – 410 г;

 живлення – батарея типу “Крона” (9 В);

 тривалість роботи від нової батареї – 400 год.

METOR 28 – ручний металодетектор, здатний виявляти

чорні і кольорові метали.

Зміна чутливості приладу ступінчаста. Рівень максимальної

чутливості регулюється всередині відсіку живлення.

Сигнал тривоги реалізується звуковим і світловим індика)

тором, є можливим підключення головних телефонів.

Живиться детектор від хімічного джерела живлення або

NiMH акумуляторної батареї напругою 9 В. Тривалість переза)

рядження батареї 12 годин, тривалість роботи від хімічного

джерела живлення – 45 годин, від акумуляторної батареї –

20 годин. Розрядження джерела живлення понад допустимий

рівень відображається через звуковий індикатор.

Діапазон робочих температур від 0°С до +50°С.

Детектор не впливає на серцеві електростимулятори і

магнітні носії інформації.

Розміри – 410×410 мм, ручка – 33×33мм.

Вага з елементами живлення – 0,26 кг.

Стаціонарні прилади (металошукачі) – це аркові конст)

рукції для пропуску осіб з одночасним виявленням можливо)

го приховування металевих предметів, у першу чергу зброї.

Іноді такі конструкції монтують під звичайні проходи, іноді –

у вигляді кабін і тамбурів, найчастіше це – звичайні П – подібні

рамки із звуковою і світловою індикацією.

Аркові металошукачі поділяють на типи:

 прості однозонні прилади, що виявляють приховану зброю;

вони можуть мати автономне живлення і легко трансфор)

муються, отже, є можливість за їх допомогою організовува)

ти додаткові пункти пропуску. До таких приладів належать

Magnascanner 5000 Garrett, Metor 120 Metorex;

 високочутливі пристрої з декількома зонами контро.

лю, із незалежним регулюванням чутливості зон, можли)

«Методи і технічні засоби митного контролю»

110

вістю підключення дистанційного керування, мікропроце)

сорною обробкою інформації. Приладами цього типу є

Intelliscan 9000 Ranger; Metor 200 Metorex;

 прилади для екстремальних умов експлуатації: моро)

зостійкі з внутрішнім опалюванням і механічним захис)

том (броньовані).

Приклади: Metor 120 WP Metorex; Magnascanner 3000

Garrett.

Аркові металошукачі зазвичай будуються за імпульсним (РІ)

принципом, оскільки не виникає потреба дискримінації металів.

Прилади реагують на виявлення металевого предмета будь)якої

маси, або на виявлення предмета відповідної маси (зброї).

Арковий металодетектор MS 3500 Garret є спеціальною все)

погодною моделлю з високою механічною міцністю. Уся конструк)

ція моноблочна, виконана з алюмінію. Усі органи контролю та

управління розташовані або під поворотними панелями, або під

міцними кришками з органічного скла. Вага конструкції – 85 кг.

Арковий імпульсний металодетектор МТ 5500 Garret

Magnascanner (рис. 4.7) керується мікропроцесором, має 20

стандартних програм роботи з 200)ма рівнями чутливості, виз)

начає сторону об’єкта (ліва чи права) де знаходиться металевий

предмет. Максимальна пропускна здатність – 60 об’єктів за

хвилину. Робочий діапазон температур – від )20°С до +70°С.

вага – 52,1 кГ. Габарити робочої зони – 760×2000×570 мм. Відпо)

відає стандартам Національного інституту криміналістики

(NILE) і Федеральної авіаційної адміністрації (FAA) США.

Арковий металодетектор PD 6500 Garret на додаток до

попереднього (МТ 5500) дозволяє виявити металеві предмети

за декількома ділянками робочої зони, де чутливість приладу

регулюється окремо для кожної ділянки. Це дозволяє операто)

ру за світловою індикацією ділянки, що спрацювала, точно виз)

начити місце знаходження металевого предмета.

Арковий металодетектор „ПРИЗНАК” (Росія) призначе)

ний для виявлення заборонених до переміщення металевих

предметів (зброї, інструменту, металеві матеріали та вироби).

Металодетектор складається з жорсткої П)подібної арки та
