131
5. Засоби виявлення зброї, вибухових пристроїв та їх елементів
Під одягом або у ручній поклажі можуть приховуватись
також і вибухові пристрої. Вони можуть бути замасковані під
побутові предмети. Специфіка маскування залежить від фізич)
ного стану вибухової речовини, конструктивного виконання
елементів саморобного вибухового пристрою або штатного ви)
бухового засобу.
Як маскування саморобного вибухового пристрою може
бути використаний будь)який побутовий предмет: електричний
кишеньковий ліхтар, вентилятор, радіоприймач, електроплитка,
термос, банка, коробка тощо.
Приховування зброї та вибухових пристроїв під одягом для
осіб, які мають намір успішно пройти митний контроль, взагалі
є доволі складним завданням. Тіло людини та її одяг обмежені
за об’ємом та кількістю місць, де можна приховати зброю. Осо)
ба, яка намагається перемістити через митний кордон заборо)
нені до переміщення речі, завжди ретельно до цього готується.
При цьому доводиться розв’язувати дві принципові задачі:
1) з якого матеріалу виготовлений заборонений до пере)
міщення об’єкт? Якщо об’єкт металевий, то є лише один
спосіб пройти контроль металошукачем – розмістити
його всередині іншого більшого за розмірами металевого
предмета;
2) якого розміру заборонений до переміщення об’єкт? У
цьому випадку приймається рішення про можливість роз)
ташування предмета на тілі або всередині іншої речі, яку
людина звичайно носить із собою.
Що і як можна сховати на тілі людини?
Природну схованку звичайно влаштовують під підкладкою
кашкета. Окремі їх фасони дозволяють успішно приховувати
навіть невеликого розміру пістолети.
Під перуками звичайно приховують плоскі предмети, легкі
і маленькі предмети ховають у густому, довгому або курчачо)
му волоссі.
У порожнині зуба (природній – карієс або штучно зробле)
ний) приховують капсули з отрутою;
«Методи і технічні засоби митного контролю»
132
Така ж капсула може бути захована у жувальну гумку, яку
людина обережно, не натискаючи на капсулу, жує.
Природними схованками є шви одягу. Сховані у швах об’єкти
можна виявити тільки ретельно зминаючи шви пальцями, од)
ночасно отрушуючи одяг. Дуже часто для приховування речей
використовують підплечники, намагаючись підібрати для заши)
вання нитки і вид стіжка. У різних країнах застосовують різні
види стіжків, тому навіть переробка усіх швів одягу може бути
виявлена, якщо стіжки не будуть відповідати фірмовій етикетці.
Невеликі предмети можуть ховати у вузол краватки або
зашивають у пасок. Природно використати гаманець, який
зроблено із декількох шарів шкіри. Використовують і підбори
взуття. У цьому випадку відділяють устілку з підкладкою і ви)
різають порожнину у підборі зсередини. Закривають схованку
твердою устілкою або куском щільної шкіри.
Пласкі предмети іноді приховують між верхніми і нижніми
підметками взуття. У цьому випадку підметки зшивають нит)
кою під колір взуття.
Подвійне дно валіз – прийом, який використовують з
давніх)давен. Приховують предмети і у швах валіз. Ці шви роб)
лять ретельно підбираючи колір і товщину нитки та імітуючи
машинний стіжок.
Непоганою схованкою буває і буханець хліба. Найчастіше
використовують розрізаний на скибки буханець, який викли)
кає меншу підозру ніж цілий.
Маючи навики роботи з електронно)механічними прилада)
ми, влаштовують схованки всередині валків принтерів. Вико)
ристовують порожнини картриджів і насосів для накачування
шин автомобілів.
Виявлення прихованих під одягом або у ручній поклажі
зброї та вибухових пристроїв найчастіше використовують
відкритий контроль. Його технологія достатньо глибоко розроб)
лена, він допускає контролювання потоків людей широким ар)
сеналом технічних засобів, що реалізують різні методи з по)
трібною ефективністю.
133
5. Засоби виявлення зброї, вибухових пристроїв та їх елементів
5.3. Методи виявлення зброї та вибухових
пристроїв. Прилади для виявлення
радіоелектронної апаратури та її складових
Металева зброя та вибухові пристрої, що мають металеві
компоненти, виявляють описані у попередньому розділі мета)
лошукачі. Виявлення ж вибухових речовин і вибухових при)
строїв без металевих компонентів вимагає застосування інших
методів. Ці методи, зокрема, базуються на використанні под)
війного ядерного квадрупольного резонансу (ЯКР), крос)релак)
сації, дистанційного ЯКР, прямого імпульсного метода з вели)
кою котушкою.
Ядерний квадрупольний резонанс дозволяє виявляти, на)
приклад, у багажі, який знаходиться всередині великої котуш)
ки приладу об’ємом 110 літрів, 30 г гексогену за 12 с., а в ко)
тушці об’ємом 0,5 л – 10 г гексогену за 10 с. На котушку
подається сигнал напругою 5 кВ.
Розроблені ефективні методи виявлення вибухових речовин
і наркотиків на основі крос)релаксації. Роботи у цьому напрям)
ку фінансувались митним комітетом Російської Федерації.
Методика пройшла апробацію у Калінінградській митниці.
Частоти ЯКР вибухонебезпечних речовин і наркотиків кон)
центруються в двох діапазонах: 1МГц – тротил і солі кислот
наркотиків, (3,4)4 МГц) – кокаїн, героїн, кодеїн, гексоген, окто)
ген, опіум. Це дозволяє використовувати двоканальну систему
з окремими підсилювачами, ключами й приймачами.
Квадрупольний контроль доцільно поєднувати з рентгені)
вським сканером в одній конструкції, що дозволяє виявляти
вибухові речовини за кольором на екрані монітора. Підробити
ЯКР)характеристики хімічної сполуки неможливо, оскільки
вони зумовлені ядерними та молекулярними властивостями.
Крім того, індивідуально характерним для кожної речовини є
час релаксації. Сигнал ЧКР детектується детектором у чітко
визначеному місці об’єкта (багажу), що піддається контролю. Це
дозволяє фіксувати небезпечний предмет прямо на рентгенівсь)
кому зображенні.
«Методи і технічні засоби митного контролю»
134
У переліку приладів, що дозволяють своєчасно виявити
приховані вибухові пристрої, провідне місце займає апаратура
безпосереднього виявлення вибухових речовин детектуванням
їх парів і частинок, присутніх в тій чи іншій кількості поблизу
або на поверхні вибухового пристрою.
Для того, щоби скласти уяву про те, яку кількість ВР пови)
нен виявити газоаналітичний детектор у повітрі, у табл. 5.4 на)
ведені орієнтовні відомості про тиск насичених парів найбільш
відомих ВР.
Таблиця 5.4
Випаровування деяких найбільш
відомих вибухових речовин
Густина парів ВР
Вибухова речовина
Кількість
молекул на
триліон
молекул
повітря (ppt)
Кількість
молекул в 1
см
3
повітря
Кількість
речовини в 1
см
3
повітря, г
Нітрогліцерин (№6) 10
6
10
13
10
-9
Тротил (TNT) 10
4
10
11
10
-11
TEH (TNT) 10
0
-10
1
10
8
-10
9
10
-14
-10
-13
Гексоген (RDX) 10
0
10
8
10
-14
Боєва ВР с-4 (91% RDX
+ 9% пластична
зв’язуюча складова)
10
-1
10
7
10
-15
Етиленглікольдінітрат 10
8
10
15
10
-7
Як випливає з таблиці, чутливість детекторів парів ВР по)
винна бути достатньо високою, враховуючи те, що конструкція
промислових і бойових вибухових пристроїв суттєво усклад)
нює процес випаровування вибухової речовини.
Окрім вже згаданих методів детектування ВР (ЯКР) вико)
ристовуються методи газової хроматографії, дрейф)спектро)
метрії іонів і мас)спектрометрії. У табл. 5.5 наведений перелік
найбільш ефективних, за даними виробників, приладів, що ви)
користовують ці методи виявлення ВР.
135
5. Засоби виявлення зброї, вибухових пристроїв та їх елементів
Таблиця 5.5
Обладнання для виявлення парів і частинок
вибухових речовин (за даними виробників)
Модель,
виробник
Принцип дії
Типи ВР, що
виявляються
Чутливість
«Эдельвейс-3»
(Росія)
Газохроматографічний Динаміт, тро-
тил, пластикові
ВР
3*10
-15
г/см
3
(за TNT)
«Эдельвейс-4»
(Росія)
Газохроматографічний Динаміт, тро-
тил, пластикові
ВР
5*10
-16
г/см
3
(за TNT)
«EGIS» (США) Газохроматографічний,
хелюмінісцентний детек-
тор
Динаміт, тро-
тил, пластикові
ВР
10
-11
г пласти-
кової ВР
«Ionscan»
(США)
Дрейфспектрометричний Динаміт, тро-
тил, пластикові
ВР
10
-11
г ВР у
пробі
«Itemiser»
(США)
Спектрометрія рухомості
іонів
Динаміт, тро-
тил, пластикові
ВР
10
-10
ВР у пробі
«EVD-3000»
(Канада)
Термічний розпад моле-
кул ВР з наступною ре-
єстрацією NO2-груп
Більшість вій-
ськових і тех-
нологічних ВР
5*10
-1
г
(за PENT)
«EVD-8000»
(Канада)
Газохроматографічний Більшість вій-
ськових і тех-
нологічних ВР
20 ppt (№6)
10
-12
(TNT)
5*10
-12
г (PENT)
«Model 97 HS»
(Англія)
Газохроматографічний Більшість вій-
ськових і тех-
нологічних ВР
10 ppt
«Шельф» (Ро-
сія)
Дрейфспектрофотометри-
чний
№6, TNT,
E6DN
10
-13
г/см
3
(за
TNT)
«Vixen» (США) Газохроматографічний Більшість вій-
ськових і тех-
нологічних ВР
Відомостей
немає
«Ekho» (США) Газохроматографічний Більшість вій-
ськових і тех-
нологічних ВР
1ppt з посеред-
ньою концент-
рацією
«Мо-2» (Росія) Дрейфспектрофотометри-
чний
№6, TNT, плас-
тикові ВР
10
-13
г/см
3
(за TNT)
«Методи і технічні засоби митного контролю»
136
Введення в детектор ВР проби, що аналізується, здійснюєть)
ся за рахунок всмоктування повітря з поверхні об’єкта або за
рахунок захоплення частинок ВР пробовідбірником, або сор)
буванням парів ВР.
Відбір парів і частинок ВР від об’єкта контролю здійснюєть)
ся повітряними насосами, що працюють за принципом пило)
соса. В більшості детекторів ВР цей вузол конструктивно вбу)
дований в аналізатор.
В стаціонарних і мобільних детекторах ВР проби відбира)
ються виносним ручним пробовідбірником з попередньою кон)
центрацією речовини, що реєструється. Для концентрації ВР
використовують об’єкти з розвиненою сорбуючою поверхнею:
паперові фільтри, сипучі матеріали, металеві спіралі, сітки тощо.
У портативному приладі для виявлення парів ВР „Пилот)М”
(рис. 5.1) передбачений відбір проб з поверхні об’єкта за допо)
могою пробовідбірних серветок з наступним нагріванням про)
би. Можливий відбір проб на сітчастий концентратор.

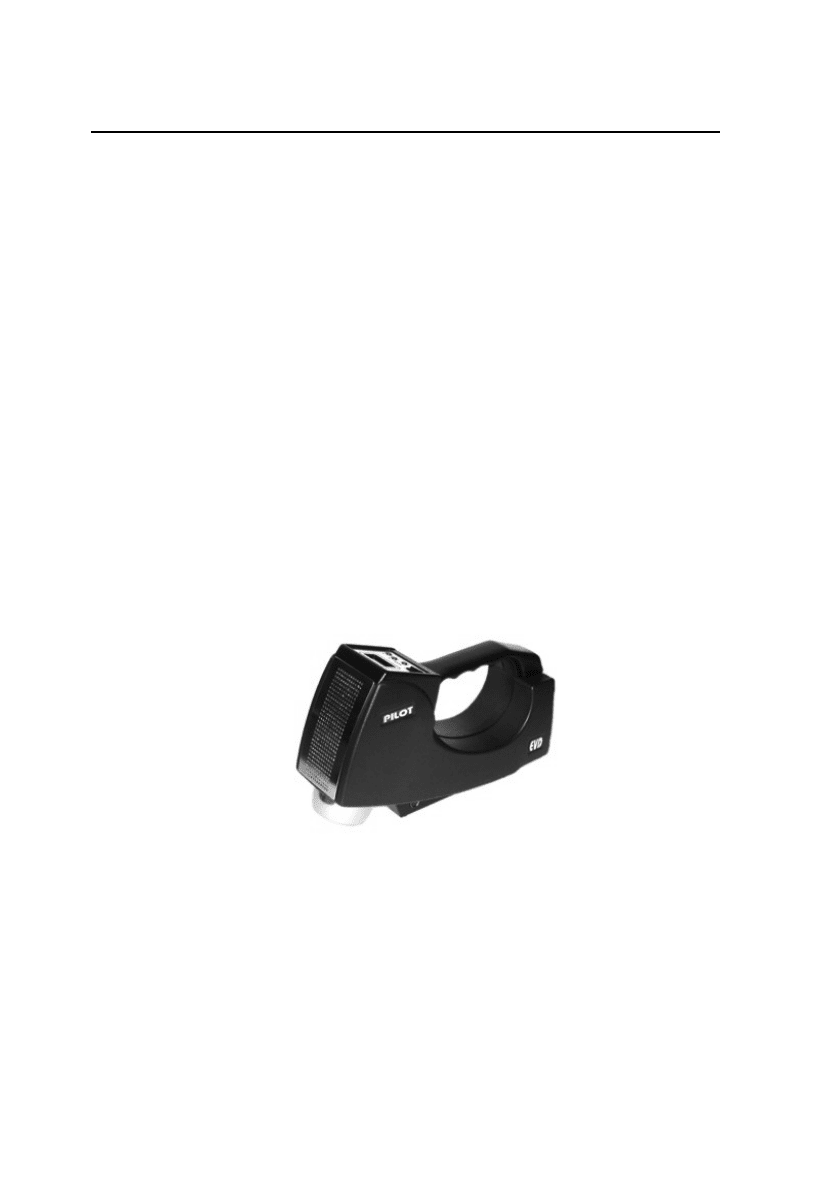

Рис. 5.1. Портативний визначник парів вибухових речовин „Пилот,М”
Прилад дозволяє виявляти тринітротолуол, нітрогліцерин,
гексоген, тентаеритротентанітрат (ТЕН). Порогова чутливість
не гірше 10
)13
г/см
3
. час індикації – не більше 1,5 сек. Індикація
візуальна (рідинно)кристалічний дисплей) і звукова.
Простим у використанні є прилад EVD)3000 (рис. 5.2). про)
би парів відбираються через форсунку, проби твердих частинок
наносяться на спеціальний екран. Результат аналізу отримують
через 15 секунд.
137
5. Засоби виявлення зброї, вибухових пристроїв та їх елементів
Індикація візуальна і звукова.

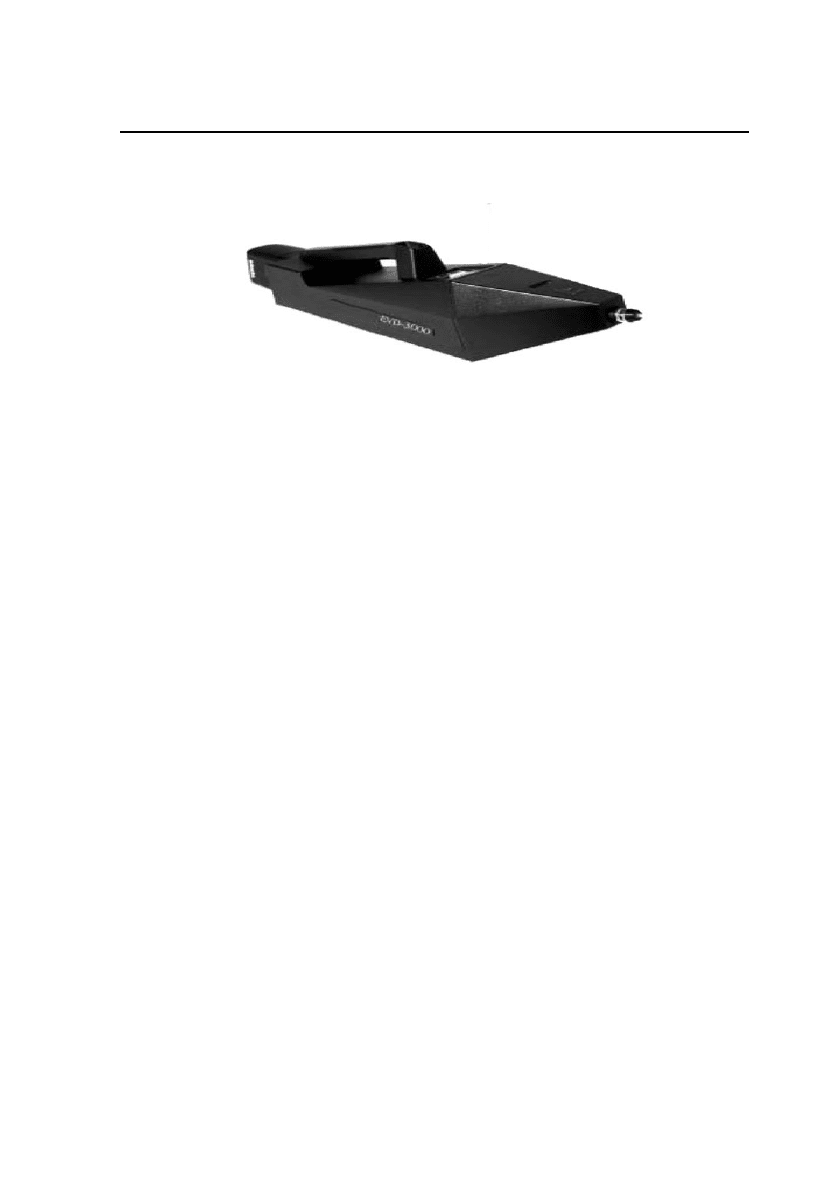

Рис. 5.2. Портативний прилад для виявлення ВР „EVD,3000”
Новою моделлю портативних експрес аналізаторів ВР є
SABRE 4000. прилад здатний виявити та ідентифікувати до
40 речовин за декілька секунд. Відбір проб здійснюється
всмоктуванням повітря навколишнього середовища. Мікро)
частинки речовини відбираються на фільтр з наступним ана)
літичним експрес)аналізом. Технологія аналізу – спектромет)
рія іонної рухомості.
Прилад здатний детектувати не тільки ВР (гексоген, пент)
рит, ТНТ, Semtex), але й наркотики (кокаїн, героїн, метамфе)
тамін), хімічну зброю (іприт, фосген, синильну кислоту).
Фірма Smiths Detection розробила серію настільних систем
оперативного детектування ВР.
„Ionscan 500DT” (рис. 5.3) використовує технологію спект)
рометрії іонної рухомості, яка дозволяє ідентифікувати ВР за
однією пробою за 8 секунд.
Прилад має кольоровий сенсорний монітор, вбудований
принтер, жорсткий диск обсягом 40 Гбайт.
Система введення проби виключає можливість торкатися
серветок із зразками, що підвищує якість аналізу. Крім ВР при)
лад дозволяє ідентифікувати і наркотики.
Останнім часом на озброєння митних служб надходять
технічні засоби, які поєднують у собі властивості різних за при)
значенням пристроїв. Такою є, наприклад, система контролю
металевих предметів і електронної апаратури, що може монту)
ватися у дверних отворах (G A 1550).
«Методи і технічні засоби митного контролю»
138

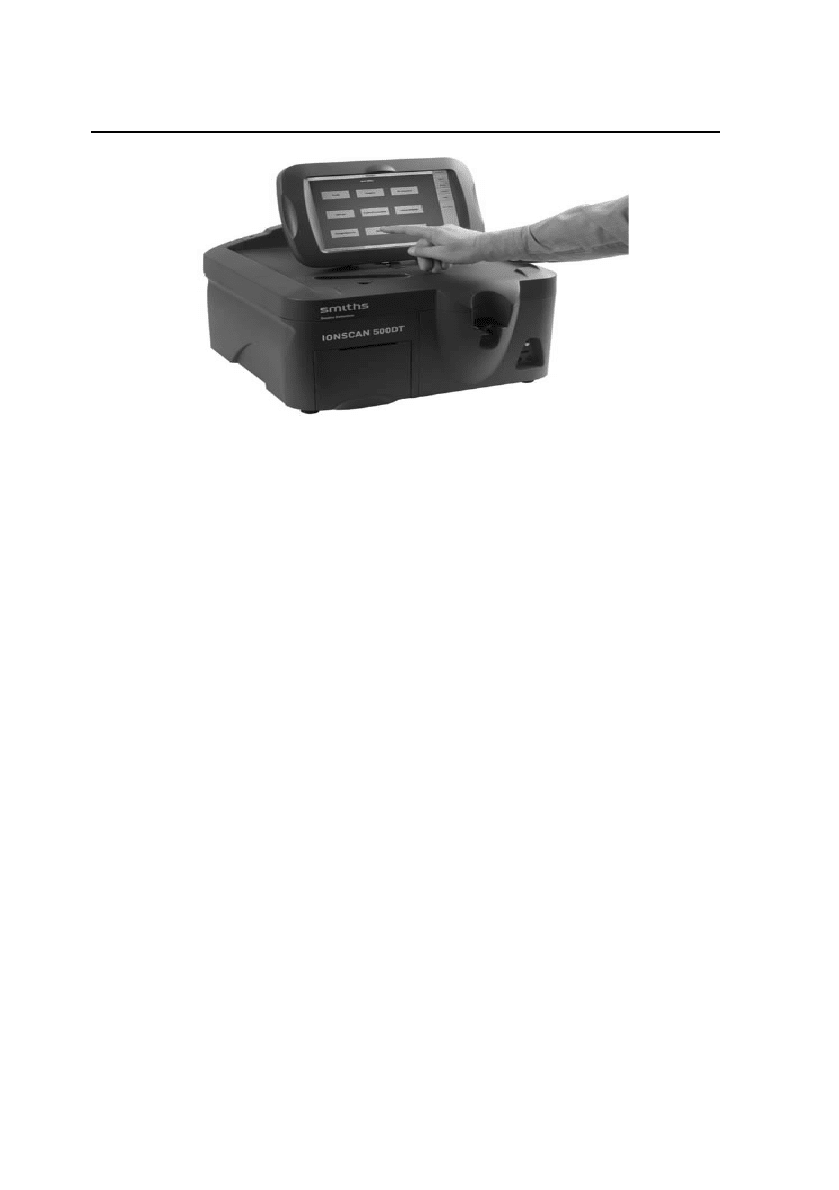

Рис. 5.3. Аналізатор „Ionscan 500DT”
В цьому детекторі конструктивно поєднані стандартний
арковий детектор металу НИКО і спеціальна система високо)
частотної „завіси”, які за потребою можуть функціонувати од)
ночасно або окремо. Спеціальне розміщення антен гарантує
виявлення у проході радіомікрофонів, призначених для пере)
хоплення інформації, приладів магнітного запису, радіостанцій,
вибухових пристроїв з електронними компонентами, прихова)
них під одягом. Потрапляючи у зону дії високочастотної заві)
си, електронні елементи, незалежно від активізації, виробляють
сигнал, що їх демаскує. Цей сигнал відслідковується системою
і передається на пульт індикації та керування.
До переваг G)1550 таким чином належать:
можливість її прихованого встановлення;
висока вірогідність виявлення об’єкта пошуку (98%);
низька вірогідність помилки (не більше 5%);
мізерне електромагнітне випромінювання.
Прилади серії Октава 3М – малогабаритні нелінійні лока)
тори, які фіксують сигнали одночасно 2)ї і 3)ї гармонік. Вияв)
ляють дистанційно радіоелектронну апаратуру і напівпровідни)
кові компоненти у різних середовищах. Прилади відрізняються
невисокою інтенсивністю електромагнітного випромінювання
і достатньо високим співвідношенням сигнал/шум.
139
5. Засоби виявлення зброї, вибухових пристроїв та їх елементів
Прилад має такі технічні параметри:
робоча відстань не менше 8 м;
індикація звукова, світлова;
маса датчика 0,7 кг;
маса основного блоку – 3 кг;
габаритні розміри 90Ч33Ч450 мм;
живлення – мережа змінного струму напругою 220В, ча)
стотою 50 або 60 Гц.
ОктаваAВ (нелінійний локатор) – прилад для виявлення під
одягом і в багажі радіоелектронної апаратури або її вузлів.
Апаратура виявляється як в активному так і у вимкнутому
стані. Відрізняється низькою інтенсивністю електромагнітного
випромінювання.
Технічні параметри: ширина проходу: 80 – 130 см;
відстань від підлоги: 0 – 200 см;
маса пристрою: 9 кг;
живлення: мережа змінного струму напругою 220 В час)
тотою 50 або 60 Гц;
потужність, що споживається, – не більше 40 Вт;
індикація прихована, світлова, звукова.
Для виявлення електронних компонентів вибухових при)
строїв може використовуватися компактний нелінійний радіо)
локатор NR)мю (рис. 5.4), нелінійний локатор ORION NJE)4000
(рис. 5.5).
ORION NJE)4000 працює за принципом випромінювання
радіосигнала і аналізу відбитих від електронного пристрою сиг)
налів гармонік. Обробка сигналів – цифрова, поляризація ан)
тени – кругова, що скорочує час пошуку електронного при)
строю й збільшує імовірність його виявлення. Індикація –
головний дисплей і радіотелефони.
«Методи і технічні засоби митного контролю»
140
Питання для самоконтролю
1. Що таке зброя? За якими ознаками класифікують зброю?
2. Що належить до вибухових пристроїв?
3. Визначення поняття „вибухові речовини”.
4. Способи ініціювання вибухового перетворення речовин.
5. Поняття заряду вибухової речовини та види зарядів промислового
та військового призначення.
6. Основні параметри речовин, що впливають на їх вибухові власти)
вості.
7. Режим реакцій, внаслідок яких вибухові речовини перетворюють)
ся у гази.
8. Поняття про швидкість та форми вибухового перетворення речовин.
9. Відмінності механізму передавання енергії під час горіння та дето)
нації.

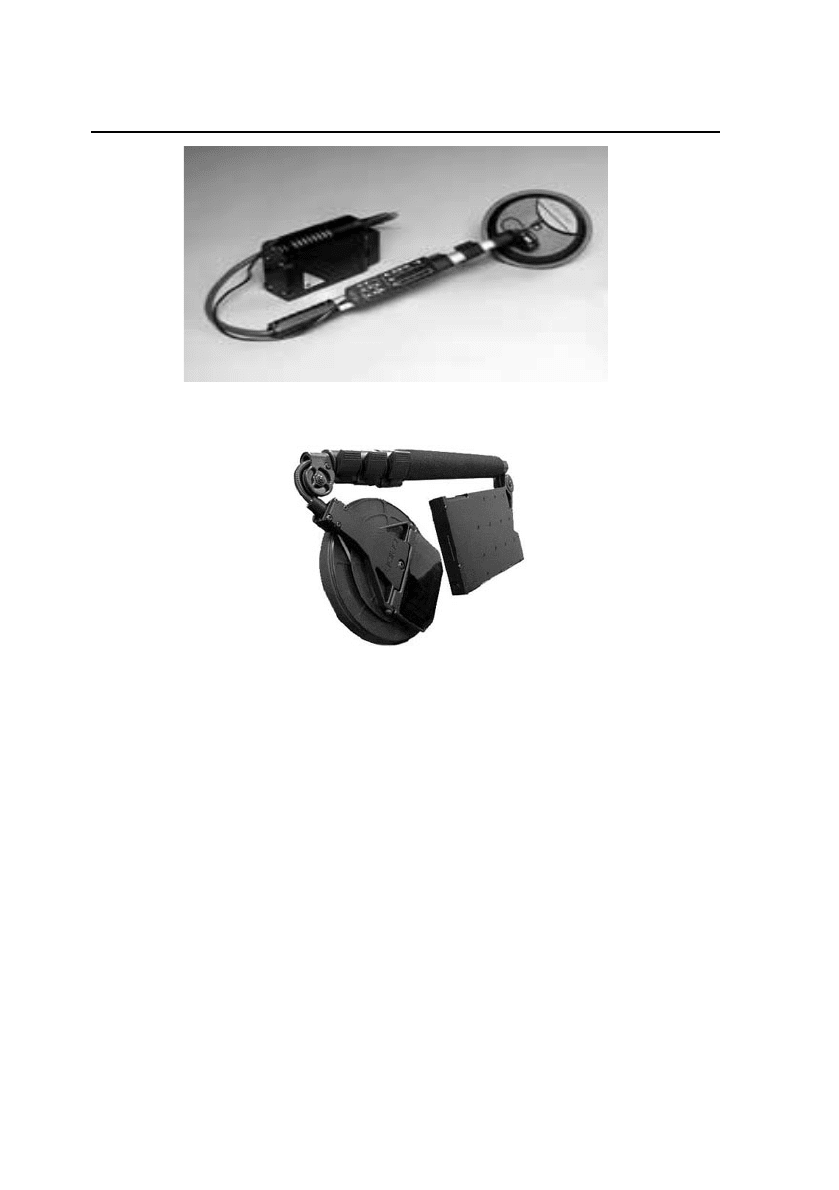

Рис. 5.4 Нелінійний радіолокатор NR,мю
Рис. 5.5 Нелінійний локатор ORION NJE,4000
