141

5. Засоби виявлення зброї, вибухових пристроїв та їх елементів

10. Ознаки класифікації вибухових речовин.

11. Характерні особливості ініціюючих, бризантних та метальних ви)

бухових речовин, які обумовлюють їх призначення.

12. Класифікація вибухових речовин за галуззю та умовами засто)

сування.

13. Особливості хімічного складу піротехнічних сумішей промисло)

вого виготовлення та тих, що використовуються для саморобних

вибухових пристроїв.

14. Види засобів підпалювання ВР.

15. Зовнішній вигляд та конструктивні особливості вогнепроводів

(бікфордова шнура та стопіну).

16. Види засобів ініціювання вибуху та їх ідентифікаційні ознаки.

17. Зовнішній вигляд та конструктивні особливості детонуючих

шнурів на основі тену.

142

6. ЕЛЕКТРОННІ ДЕТЕКТОРИ МАТЕРІАЛІВ

6.1. Індикатори металів

Серед індикаторів металів доцільно виділити детектори до)

рогоцінних металів і ювелірних виробів, які призначені для

проведення експрес)аналізу вмісту цих металів у виробах.

Індикація дорогоцінних металів потребує відпрацьованих

технологій та спеціальних технічних засобів, за допомогою яких

можні оперативно з мінімальними витратами перевірити

відповідність відомостей, внесених у декларацію, реальному

стану. Перевірці в цьому випадку підлягають золоті, срібні, пла)

тинові та деякі інші групи дорогоцінних металів. Перш за все

виникає необхідність встановлення проби дорогоцінного мета)

лу у виробі.

Серед приладів, що використовують з цією метою, доцільно

відзначити індикатор „Проба.М”. В приладі використовуєть)

ся принцип вимірювання електронного потенціалу, який вини)

кає як результат локальної хімічної реакції металу із спеціаль)

ним електролітом. Порівнюючи отримане значення потенціалу

з відомим значенням для тої чи іншої проби, встановлюють

дійсну пробу дорогоцінного металу. Результати вимірювання

відображаються на електронному табло в цифровому вигляді.

Для визначення проби застосовують таблиці перерахунку по)

тенціалу в пробу.

Прилад „Проба)М” дозволяє визначати вміст золота, що

відповідє пробам: 333, 375, 505, 900; срібла – пробам 800, 875,

925. Прилад ідентифікує метали платинової групи.

Точність визначення – 90%; тривалість дослідження – 8 с.

Прилад має універсальне живлення. Тривалість неперервної

роботи від акумулятора – 6 годин. Ресурс хімічного реактиву –

80 проб.

Тестер золота GOLD STAR призначений для швидкого і

точного визначення вмісту золота у виробах з пробою від 210

до 958, дослідження золотовмісних сплавів. Додатково прилад

143

6. Електронні детектори матеріалів

здатний ідентифікувати вироби з платини (проба 950) та пала)

дію (проби 500 і 850).

Індикатор дорогоцінних металів ТЕСТ реагує на срібло

(межа чутливості 50% срібла у сплаві), золото (межа чутливості

35% золота у сплаві), платину та метали платинової групи

(межа чутливості 15% платини у сплаві). Прилад має світлову і

звукову індикацію виявлення дорогоцінних металів.

Вихроструменевий індикатор ВИ.97Н портативного типу

призначений для виявлення неоднорідностей на поверхні фе)

ромагнітних виробів. Виявлення неоднорідностей фіксується

світловою і звуковою сигналізацією.

Індикатор працює за принципом збудження в металі вих)

рових струмів, наведення вторинного електромагнітного поля,

яке фіксується індикатором. Із переміщення індикатора на

ділянку з локальною неоднорідністю сигнал змінюється за ам)

плітудою, що і фіксується приладом.

Індикатор дозволяє виявляти зварені шви, зміну структури

металу, наявність додаткових шарів непровідного покриття. Ці

зміни можуть бути викликані накладанням на оригінальне мар)

кування металевого виробу фрагмента панелі підробленим мар)

куванням, заливанням оригінального маркування іншими ме)

талами (олово, свинець, латунь) або неметалічними

матеріалами (епоксидна смола).

Конструктивно індикатор виконаний у вигляді портативної

конструкції і оснащений ременем для перенесення в руках.

Експрес – індикатор металів “Эксперт ВЭ 96 М” працює

за вихроструменевим методом вимірювання питомої електрич)

ної провідності σ. Ідентифікація металів здійснюється за зна)

ченнями

за ідентифікаційною таблицею.

Прилад здатний здійснювати експрес – ідентифікацію за

марками металів та їх сплавів, має невелику масу і габаритні

розміри.

Не є завадою для приладу наявність на поверхні об’єкта

лакофарбових покриттів, жорсткість поверхні. Відрізняється

високою стабільністю у роботі і значною продуктивністю.

«Методи і технічні засоби митного контролю»

144

Технічні параметри

 діапазон вимірювань

0,60 – 8,00;

 похибка вимірювань +(0,5 + 0,02

);

 основа сплавів, що ідентифікуються – титан, алюміній,

мідь та інші;

 тривалість одного вимірювання – 5 с;

 живлення 9 В;

 тривалість роботи від нового джерела автомобільного

живлення – 20 годин;

 локальність ідентифікації – 13 мм;

 допустима товщина лакофарбового покриття на металі –

150 мкм;

 габаритні розміри (145×80×40) мм.

Науково)виробниче підприємство „ЭЛВАТЕХ” розробило

і пропонує для експлуатації настільний енергодисперсійний

рентгено)флуорисцентний аналізатор для якісного і кількісно)

го аналізу складу металічних сплавів, порошків, рідин (ElvaX).

Портативний прилад фактично є представником нового

покоління аналітичного обладнання для аналізів елементного

складу речовини.

Прилад оснащений ІВМ)сумісним персональним комп’юте)

ром, програмним забезпеченням у середовищі Windows.

Основні характеристики:

 діапазон елементів, що визначаються – від Mg (Z=12) до

U (Z=92);

 час вимірювання проби – 10)1200 с;

 живлення – 220В, 50 Гц;

 потужність, що споживається – 50 ВА;

 габаритні розміри (430×340×200) мм;

 маса – 18 кг.

Галузі застосування:

 якісний і кількісний аналіз складу металів і сплавів, в тому

числі дорогоцінних;

 дослідження елементного складу частин вибухових при)

строїв, куль, дробу;

 порівняльний аналіз лакофарбових покриттів;

145

6. Електронні детектори матеріалів

 визначення хімічного складу речовин невстановленого

походження.

Настільні прилади для ідентифікації монет, дорогоцінних

металів і сплавів серії ДеМон дозволяють здійснювати неруйн)

івний експрес)контроль ювелірних та інших металевих виробів

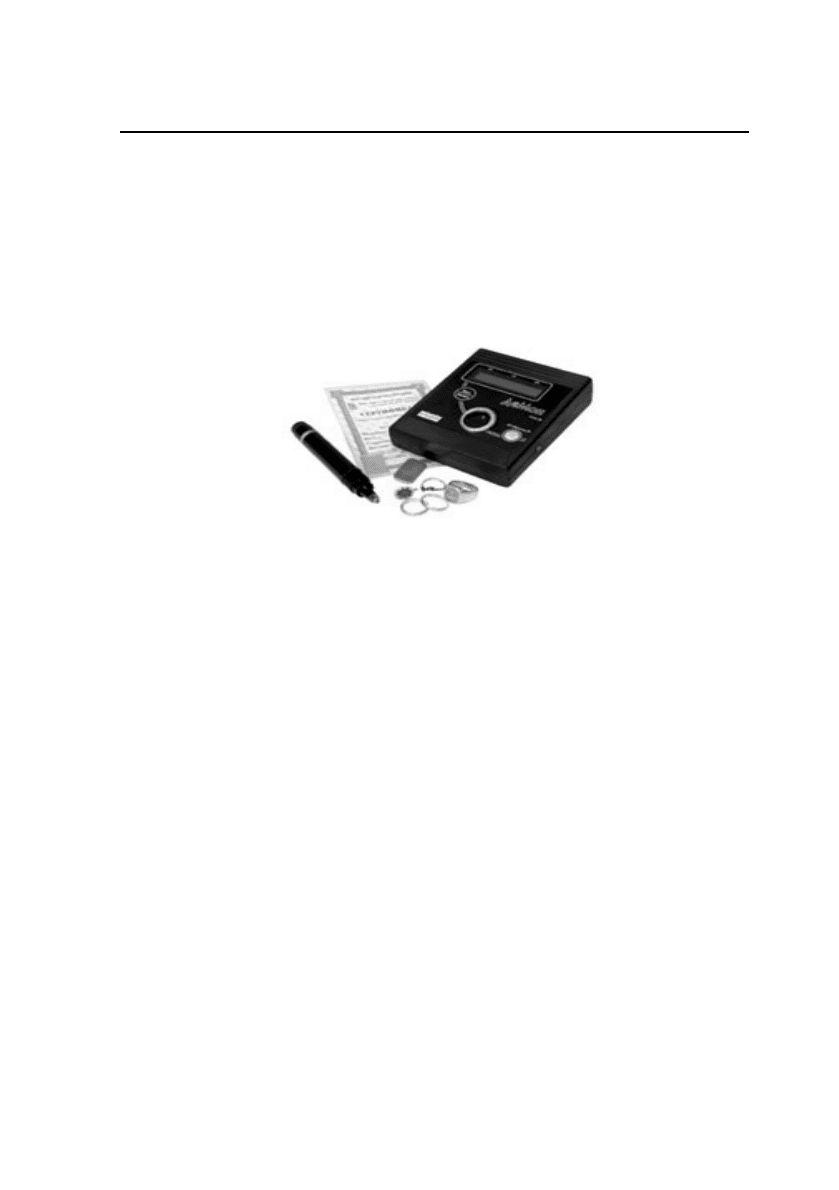

за електрохімічним потенціалом (рис. 6.1).

Рис. 6.1. Прилад для ідентифікації дорогоцінних металів „ДеМон”

Прилади дозволяють ідентифікувати пробу (для золотих

виробів – від 333 до 999, або від 8 до 24 карата) на локальній

ділянці площею декілька квадратних міліметрів, виявляти нео)

днорідність сплаву із вимірюванням у декількох точках.

Значення вимірюваних потенціалів виводяться на дисплей,

далі за таблицею або комп’ютерною програмою визначається тип

металу, а для золота, срібла і платини ідентифікується проба.

Модифікація ДеМон.Ю – це спеціалізований прилад для

ідентифікації проби дорогоцінних металів. Прилад запрограмо)

ваний для перевірки сплавів золота і срібла, але може бути пе)

репрограмований на будь)який метал або сплав. Проба дорого)

цінного металу може визначатися і в каратах.

Електрохімічний детектор ДеМон в комплекті з ультразву)

ковим детектором US)56 Gold, штангенциркулем, мікрометром,

змінним електролітом, контактною рідиною, іншим приладдям

створює систему неруйнівного контролю злитків золота (рис. 6.2).

Контроль злитків здійснюється окремими етапами:

 візуальний огляд за допомогою спеціальної лупи і

підсвічуванням, вимірювання штангенциркулем і мікро)

«Методи і технічні засоби митного контролю»

146

метром і розрахунок умовної густини дозволяє відразу

відкинути грубі підробки;

 електрохімічні дослідження детектором ДеМон дозволя)

ють виявити злитки з можливими відхиленнями складу

злитку від паспортних даних;

 ультразвуковий контроль використовується для виявлен)

ня підробок, коли шар золота певної товщини вкриває

внутрішній шар з іншого недорогоцінного металу.

Спеціальна методика дозволяє узагальнити всі етапи дослід)

ження. На основі методики розроблена комп’ютерна програма,

що допомагає прийняти висновок про оригінальність злитка.

6.2. Детектори коштовних каменів

Портативний детектор DIATEST.2000 призначений для

ідентифікації природних діамантів та їх штучних імітацій. Прин)

цип його дії заснований на використанні значно більшої за іміта)

тори теплопровідності. Одночасно з локальним нагріванням

однієї з граней каменя вимірюється температура сусідньої ділян)

ки каменя через короткі проміжки часу. Далі за допомогою спец)

іального електронного пристрою в приладі розраховується кри)

ва зміни температури у часі. Ця крива порівнюється із еталонною

кривою, що дає можливість робити висновки про належність

досліджуваного зразка до класу коштовних каменів.

Тривалість дослідження не перевищує 10 с. Прилад має

світлову та звукову індикацію. Прилад може живитися від ме)

режі змінного струму напругою 220 В, або від акумуляторної

батареї напругою 18 В.

Детектор діамантів ДАЙМОНД.ТЕСТ (США) призначе)

ний для визначення справжності алмазів.

Робота приладу базується на вимірюванні теплопровідності

каменя локальним розігріванням поверхні. Індикація світлова:

зелений колір – справжній діамант, червоний – фальсифікація.

Прилад ДАИМОНД.ПРОБ працює за таким самим прин)

ципом, але в ньому, як доповнення до світлової, застосовуєть)

ся і стрілкова індикація.

147

6. Електронні детектори матеріалів

Для експерс)аналізу коштовних каменів може бути викорис)

таний аналізатор прозорих коштовних каменів ТЕМ АНАЛІЗЕР

(Німеччина). Цей прилад, крім визначення натуральних і штуч)

них імітацій діамантів, дозволяє виявляти прозорі коштовні ка)

мені із шліфованою верхньою частиною. Прилад ідентифікує

прозорі камені – кварц (аметист, цитрин), корунд (рубін, сапфір),

берил (аквамарин, смарагд), скло. Принцип дії приладу заснова)

ний на тому, що різні групи мінералів мають різну густину і тому

різний коефіцієнт рефракції (заломлення) променів.

Коефіцієнт рефракції вимірюється в інфрачервоному діапа)

зоні спеціальним датчиком. Отриманий результат відображаєть)

ся на табло з інформацією до якого класу каменів може бути

віднесений мінерал, що досліджується.

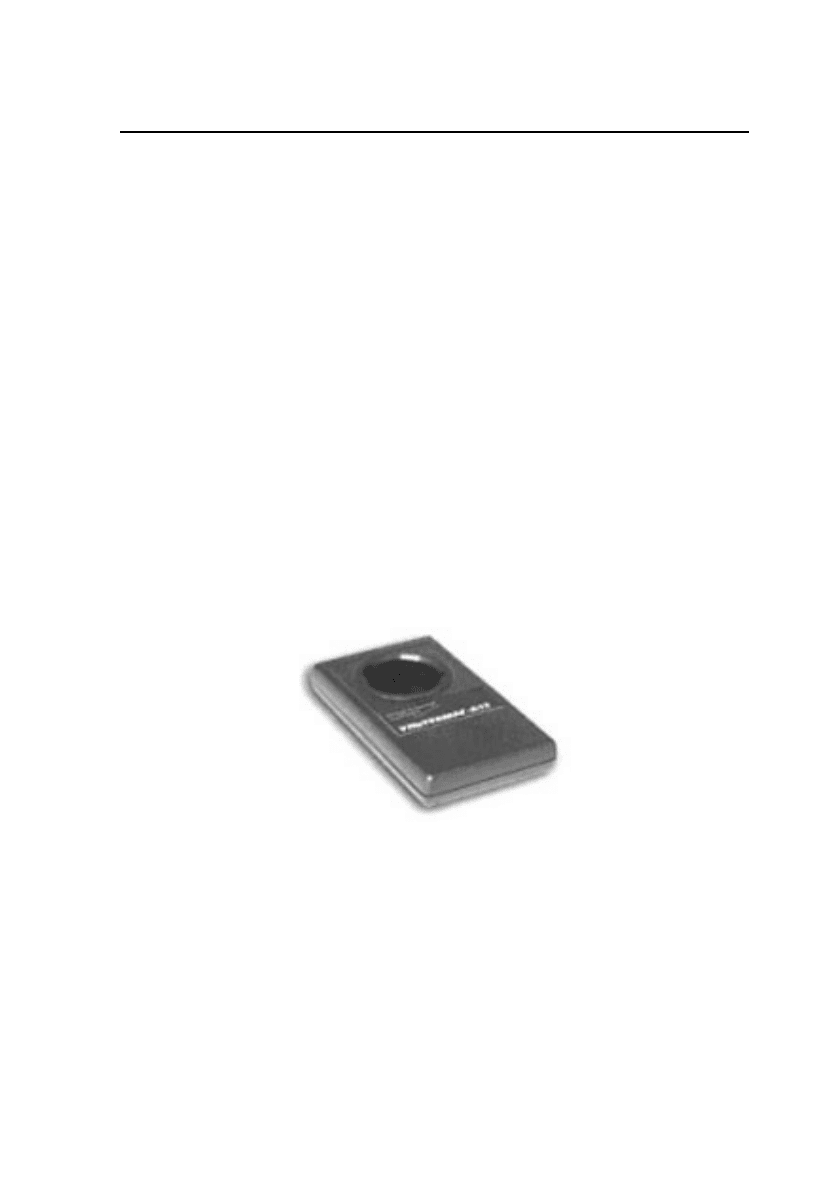

Портативний оптичний прилад для ідентифікації коштовних

каменів і матеріалів Ультрамаг А17Ю побудований за принци)

пом опромінення об’єкта потужним синє)зеленим світлом і ви)

користання червоних і жовтих світлофільтрів (рис. 6.3).

Рис. 6.3. Портативний оптичний прилад Ультра маг А17Ю

Технічні характеристики:

 габаритні розміри (27×92×100) мм;

 маса без упакування і блоку живлення – 0,2 кг;

 живлення – автономне (3 елементи типу АА);

 струм, що споживається – 60 мА.

Каратоміри – прилади із стрілковою індикацією, призна)

чені для визначення приблизної маси коштовного каменя за

показниками приладу, спеціальними таблицями та формулами.

«Методи і технічні засоби митного контролю»

148

6.3. Детектори наркотичних

та вибухових речовин

Пошук та виявлення наркотичних та вибухових речовин

може здійснюватися із залученням кінологічної служби або

спеціальних технічних засобів, які працюють за принципом

дослідження проби газохроматографічним, дрейф)спектромет)

ричним, мас)спектрометричним, радіометричним способами

аналізу речовин. Ці методи дають можливість зробити попе)

редній висновок про можливу наявність наркотичних речовин.

За комплексом експлуатаційних властивостей і технічних

параметрів численні види апаратів для детектування і діагнос)

тування наркотичних засобів можна розділити на три групи.

Група перша – стаціонарна доглядова апаратура на основі

різних інтроскопів. Як правило, прилади цього типу реалізують

один із сучасних варіантів компонентного локально)розподіль)

ного аналізу (рентген)апарати, електронні томографи).

Група друга – стаціонарна апаратура високочутливого і ек)

спресного аналізу і попередньої ідентифікації наркотичних за)

собів, побудована на використанні сучасних фізико)хімічних

методів (дрейф)спектрометрія іонів, поверхнева іонізація, резо)

нансне лазерне поглинання).

Група третя – імунохімічні і хімічні тести, а також малога)

баритні переносні прилади на їх основі призначенні для інди)

відуального використання з метою виявлення і попередньої

ідентифікації наркотичних засобів безпосередньо у позалабо)

раторних умовах.

Хімічні діагностикуми характеризуються достатньою чутли)

вістю на рівні крапельних кольорових реакцій і застосовують)

ся в основному для попереднього встановлення природи нар)

котику у рослинній сировині, розчинах, мазях, таблетках. Вони

дозволяють впевнено виявляти та ідентифікувати наркотики не

тільки у місцях їх прямого приховування, але й у місцях куди

наркотик міг потрапити випадковим переносом. Хімічні діагно)

стикуми розглядаються в окремому розділі підручника.

Апаратура неконтактного, дистанційного виявлення

наркотичних засобів (група перша). Для виявлення нарко)

149

6. Електронні детектори матеріалів

тичних препаратів (так само як і ВР) найбільш надійними і

ефективними вважаються ренгкнівські томографи з викори)

станням можливостей сучасних ЕОМ. Головним недоліком

цих систем є недостатньо висока продуктивність і висока

(понад 1 млн. доларів США) вартість. За розрахунками спеціалістів,

час обробки одиниці багажа із застосуванням томографа

Examiner 3DX6000 складе 5,3 с. Вартість такого томографіч)

ного комплексу складе 1 млн. доларів. Потрібно відзначити,

що традиційні рентгенівські оглядові пристрої дешевші у 2)

3 рази і є більш швидкодійні, хоча й поступаються томогра)

фам в надійності та ефективності.

Стаціонарні прилади фізико.хімічного аналізу (група дру)

га). У цьому напрямку надзвичайно перспективними є розроб)

ки німецької фірми Teterob GmbH. Фірма створила на основі

IMS)технології (Ion Mobility Spectroinetry) переносну установ)

ку „IONSCAN 400” (вага 28 кг). Установка дозволяє впевнено

виявляти наркотичні (а також вибухові) речовини на іон)мо)

лекулярному рівні.

В основу роботи приладу покладено спектральний аналіз

спеціального мікро волоконного фільтра тонкого очищення,

через який попередньо, за допомогою всмоктую чого пристрою,

пропускається повітря, що затягується з поверхні об’єкту кон)

тролю. Фільтр дозволяє затримувати молекули наркотичних

речовин, які й піддаються спектральному аналізу. Прилад од)

нозначно виявляє факт контакту людини з наркотичними за)

собами навіть після триразового миття рук.

Спектральний аналіз, автоматичне порівняння результатів з

тестовими спектрами у пам’яті комп’ютера, отримання виснов)

ку триває 4,5 с. Чутливість приладу до наркотичних засобів – від

1 до 5 нг.

„IONSCAN 400” дозволяє експресно визначити такі нарко)

тичні речовини: кокаїн, героїн, ЛСД, ПСП, амфетаміни, метамфе)

таміни, інші стимулятори із штучними наркотиками включно.

Прилад може бути запрограмований на визначення і іден)

тифікацію до 18 сполук одночасно з отриманням результатів

аналізу через 6 с.

«Методи і технічні засоби митного контролю»

150

Принципово новим напрямком ультрачутливого й дистан)

ційного аналізу наркотичних речовин у позалабораторних умо)

вах є застосування резонансного поглинання наркотичними

речовинами лазерного випромінювання з реєстрацією виника)

ючих при цьому локальних перепадів тиску у вигляді звукових

хвиль чутливим мікрофоном.

Побудований на цьому принципі прилад „Spectrophone”

американської фірми JAYCOR дозволяє виявляти наркотичні

компоненти на рівні до 1 пікограма, що у 5 тисяч разів переви)

щує можливості спеціально тренованих службових собак. Час

аналізу не перевищує 5 с.

Дуже відповідальним етапом виявлення наркотичних (так

само як і вибухових) речовин за допомогою детекторів є взят)

тя проби. Проба відбирається або за допомогою повітряного

насоса або методом „проба)мазок”, коли поверхня об’єкта мит)

ного контролю протирається абсорбуючим матеріалом з подаль)

шою обробкою у десорбері. У десорбері проба випаровується і

у вигляді пари надходить до аналізатора.

В портативних детекторах наркотичних та вибухових речо)

вин МО.2, АРГУС.5, EVD.3000, VIPER.97Н повітряний насос

вбудований безпосередньо в аналізатор.

Виносний пробовідбірник використовується для детекторів

IONSCAN MODEL 400, ITEMISER. У пробовідбірнику повітря

прокачується через концентратор (абсорбуючий матеріал), на

якому осідають і концентруються частинки речовин, що знахо)

дяться в повітрі. У подальшому концентруючий елемент оброб)

ляється у десорбері детектора так само як і проба)мазок.

Окремі моделі детекторів)аналізаторів (EGIS, ЕДЕЛЬ.

ВЕЙС) оснащені ручними пробовідбірниками з пристроями

променевого нагрівання об’єкта, що збільшує кількість парів

речовини в повітрі.

Аналізатори на основі газохроматографічного аналізу

використовують принцип розділення парової проби на фракції.

Розділення фракцій здійснюється за часом виходу з газохромо)

тографічної колони. Для виявлення фракцій найчастіше вико)

ристовується детектор з електронним захопленням. Молекули
