6. Електронні детектори матеріалів

фракцій, іонізовані бета)випромінюванням перемішуються елек)

тричним полем до колектора приладу, створюючи імпульс стру)

му, який реєструється електронним блоком.

У детекторі EGIS використовуються хемілюмінесцентний ме)

тод реєстрації фракцій. Молекули речовин, що досліджується

піддаються піролізу – високотемпературному нагріванню без до)

ступу кисню, що виключає їх розщеплення. Як результат утво)

рюється окис азоту NO, який взаємодіє з озоном О

, що вироб)

ляється у приладі, і утворює збуджені молекули NO

. Ці молекули

із переходом у незбуджений стан випромінюють світло в інфра)

червоному діапазоні. Випромінювання фіксується фотодетекто)

ром (фотодіод, фотоелемент, фотопомножувач). Тривалість анал)

ізу з моменту введення проби не перевищує 30 секунд.

Аналіз на основі методу молекулярних ядер конденсації по)

лягає в здатності іонізованих молекул об’єктів пошуку сприяти

появі аерозольних утворень. Їх наявність визначається за зміною

оптичної густини середовища (детектор ЕДЕЛЬВЕЙС.4). Метод

відрізняється високою чутливістю.

Детектори)аналізатори наркотичних та вибухових речовин,

які отримали назву дрейф)спектрометрів, використовують ме)

тод спектрометрії рухомих іонів в електронному полі. Іонізовані

радіоактивним випромінюванням молекули об’єкта пошуку

потрапляють під дією електричного поля на колектор. Створе)

ний таким чином імпульс електричного струму підсилюється і

обробляється електронним блоком. Ідентифікація речовини

здійснюється за тривалістю дрейфу іонів, яка залежить від ру)

хомості іонів та напруженості електричного поля.

На основі мас.спектрометричного методу створені детек)

тори особливого типу (ТОР.2000, CONDOR). Не зважаючи на

можливість майже миттєвої ідентифікації наркотичних речовин,

ці прилади використовуються нечасто, оскільки мають дуже

високу вартість.

Детектори)аналізатори наркотичних речовин за функціо)

нальними можливостями поділяються на дві групи:

 детектори для пошуку та виявлення наркотичних речо)

вин;

«Методи і технічні засоби митного контролю»

152

 універсальні детектори, що здатні виявити як наркотичні

так і вибухові речовини.

Для пошуку і виявлення слідів кокаїну, героїну, метанфе)

тамінів та інших наркотичних речовин застосовуються детек)

тори NDS.2000, побудовані за принципом газової хроматог)

рафії. Аналіз проби для всього спектру наркотиків здійснюється

протягом 10 секунд; результат аналізу виводиться на рідкокри)

сталічний індикатор.

До детекторів, які здатні виявляти як наркотичні так і ви)

бухові речовини, належить ITMS VAPOR TRACER побудований

за принципом спектрометрії на іонних пастках, і є надзвичай)

но чутливим приладом. Ідентифікація проби здійснюється за

плазмограмою і триває декілька секунд.

Компанією CAMPBELL SECURITU EGUIPMENT

COMPANY (CSECO) (США) серійно виготовляється портатив)

ний детектор BUSTER, який працює за принципом відбитого

г)випромінювання. Як джерело випромінювання в приладі ви)

користовується хімічний елемент барій – 133. Прилад призна)

чений не тільки для виявлення наркотиків і вибухових речо)

вин, а й валюти та інших предметів контрабанди.

Інтенсивність г)випромінювання, відбитого від об’єкта мит)

ного контролю, відображається на дисплеї, у разі виявлення

схованки генерується звуковий сигнал.

З тією ж метою застосовується прилад POLIEN.VOGEL,

який є дещо важчим (2 кг) за BUSTER.

Типовим представником портативних нейтронних при)

ладів, призначених для виявлення схованок, є детектор

COMPACT INTEGRATED NARCOTICS DETECTION

INSTRUMENT (CINDI) фірми NOVA R&D, INCORPOREITY.

Прилад працює за методом відбитого випромінювання. Реєст)

рація відбитих нейтронів здійснюється сцинтиляційною детек)

торною системою. Інформація в цифровому вигляді виводить)

ся на рідкокристалічний дисплей. У випадку виявлення

аномалії генерується звуковий сигнал.

153

6. Електронні детектори матеріалів

Детектор CINDI здатний виявляти пакунки з наркотични)

ми речовинами за стінками баків як порожніх, так і заповне)

них бензином, дизпаливом, моторним маслом.

Питання для самоконтролю

1. Що належить до індикаторів металів?

2. З яким принципом працює індикатор?

3. Що собою являє і за яким принципом працює Експрес – індикатор

металів “Эксперт ВЭ 96 М”?

4. Назвіть детектори коштовних каменів

5. Детектори)аналізатори наркотичних речовин. Їх принцип дії.

6. Детектори)аналізатори вибухових речовин. Їх принцип дії.

154

7. ДОЗИМЕТРИ

7.1. Загальні відомості про радіоактивне

випромінювання та радіаційний контроль

Радіаційний контроль (РК) здійснюється з метою контролю

щодо додержання вимог чинного законодавства при пере)

міщенні через державний кордон радіоактивних речовин (РР)

і ядерних матеріалів (ЯМ).

РК усіх вантажів, що перетинають державний кордон Ук)

раїни, у тому числі й транзитних, є обов’язковим. Контроль

проводиться безпосередньо на кордоні до митного оформлен)

ня. Для експортних вантажів РК може бути здійснено в зоні

діяльності регіональних митниць і митниць.

Основними завданнями радіаційного контролю є:

 виявлення фактів випадкового або навмисного несанкціо)

нованого ввезення, вивезення та транзитного перевезен)

ня територією України джерел іонізуючого випроміню)

вання (ДІВ) у вигляді РР і ЯМ;

 контроль за виконанням вимог, норм і правил при санк)

ціонованому транспортуванні РР і ЯМ через державний

кордон;

 контроль за забезпеченням радіаційної безпеки (РБ) пер)

соналу, який здійснює перевезення РР і ЯМ, персоналу

в пунктах пропуску через державний кордон та пасажирів

 РК в пунктах пропуску через державний кордон прово)

диться стаціонарними та переносними приладами дози)

метричного контролю.

РК вантажів, багажу та транспортних засобів, які перетина)

ють державний кордон, передбачає чотири послідовних рівні

 експрес)контроль наявності іонізуючого випромінювання,

яке йде від об’єкта, що контролюється, здійснюється за до)

помогою наявних стаціонарних або переносних дозиметрів;

 детальний контроль — за допомогою переносних дозимет)

ричних приладів та шляхом візуального огляду об’єктів з

метою виявлення контейнерів або матеріалів, які призна)

чено для екранування іонізуючого випромінювання;

155

7. Дозиметри

 поглиблений контроль затриманих об’єктів — за допомо)

гою обладнання пересувних лабораторій або найближчої

стаціонарної лабораторії, який проводиться персоналом

цієї лабораторії;

 комплексний контроль та ідентифікація затриманих

об’єктів, що проводяться за допомогою обладнання Цен)

тральної стаціонарної лабораторії.

У разі виявлення спроби несанкціонованого ввезення радіа)

ційно небезпечного об’єкта, його проїзд (провезення) через дер)

жавний кордон України забороняється. Після складання акта про

виявлене порушення об’єкт повертається вантажовідправнику.

У разі спроби несанкціонованого перевезення радіаційно не)

безпечного об’єкта він до митного догляду не допускається і його

переміщення через державний кордон України забороняється.

Об’єкт затримується у пункті пропуску на спеціально обладнано)

му майданчику, до визначення подальших дій з ним згідно з по)

становою Кабінету Міністрів України від 4 березня 1997 р. № 207

“Про затвердження Порядку взаємодії органів виконавчої влади

та причетних юридичних осіб у разі виявлення джерел іонізую)

чого випромінювання, які перебувають у незаконному обігу”.

Під час санкціонованого перевезення радіаційно небезпеч)

них об’єктів у разі виявлення порушень норм і правил РБ при

транспортуванні РР і ЯМ об’єкт до митного догляду не допус)

кається і його подальший рух через державний кордон Украї)

ни забороняється. Об’єкт затримується в пункті пропуску до

усунення порушень. При ввезенні об’єкта на територію Украї)

ни усунення порушень норм і правил РБ повинно проводити)

ся на території держави)відправника.

Здійснення РК.

Перший рівень контролю (експрес)контроль) є обов’язковим

для всіх об’єктів, що перетинають державний кордон України.

РК вантажів, які ввозяться або вивозяться через морські

пункти пропуску, може проводитися перед навантаженням або

під час розвантаження суден. У цьому разі, радіаційний конт)

«Методи і технічні засоби митного контролю»

156

роль здійснюється за допомогою переносних приладів дозимет)

ричного контролю.

Якщо прилади дозиметричного контролю не фіксують пе)

ревищення природного фону випромінювання, то проведення

контролю за наступними рівнями необов’язкове і об’єкт може

бути пропущено через державний кордон України.

Якщо приладами дозиметричного контролю зафіксоване пе)

ревищення природного фону випромінювання, то здійснення

подальшого детальнішого контролю є обов’язковим. Перед його

здійсненням держекоінспектор зобов’язаний поінформувати на)

чальника посту екологічного контролю про факт виявлення по)

тенційно радіаційно небезпечного об’єкта та про усі наступні дії.

Проведення другого рівня РК здійснюється на спеціально

обладнаній окремій площадці на відстані не менше ніж 50 м від

місць постійної дислокації служб пункту пропуску. Площадка

повинна бути огородженою і позначеною знаками радіаційної

небезпеки, згідно з ГОСТ 17 925)72. Якщо другий рівень РК не

підтверджує радіаційну небезпеку та максимальні рівні питомої

концентрації РР та потужність еквівалентної дози не переви)

щують рівнів, наведених у додатку 7, то об’єкт допускається до

митного контролю.

У разі підтвердження другим рівнем РК наявності радіац)

ійно небезпечного об’єкта допуск до митного контролю мож)

ливий за таких обов’язкових умов:

а) ввезення, вивезення або транзит об’єкта по території

України є санкціонованим, що підтверджується відповід)

ними супровідними документами;

б) транспортування об’єкта здійснюється без порушень Пра)

вил безпеки під час транспортування радіоактивних ре)

човин (ПБТРВ)73).

У разі отримання сигналу від стаціонарної апаратури РК

про перевищення природного рівня випромінювання під час

контролю пасажирського транспортного засобу, пасажири ма)

ють пройти по черзі один за одним через зону дії одного із

датчиків апаратури РК. При виявленні конкретної особи, влас)

не випромінювання якої перевищує природний фон, ця особа

157

7. Дозиметри

направляється на проведення РК другого рівня з використан)

ням переносної дозиметричної апаратури для виявлення та

вилучення джерела випромінювання.

Пасажирський транспортний засіб підлягає проведенню РК

другого рівня, якщо сигнал експрес)контролю показує переви)

щення фону. Він відводиться на окрему площадку для прове)

дення подальшої ідентифікації джерела перевищення природ)

ного фону та його вилучення у встановленому порядку.

Якщо результати детального РК не дозволяють зробити

однозначного висновку щодо радіаційної безпечності об’єкта

або про дотримання Правил безпеки (ПБТРВ)73) під час сан)

кціонованого перевезення радіаційно небезпечного об’єкта, то

він затримується та переводиться на окрему площадку для про)

ведення третього рівня поглибленого РК, який виконується

персоналом регіональної пересувної лабораторії або найближ)

чої стаціонарної радіологічної лабораторії.

Залежно від результатів проведення третього рівня РК

приймається рішення про можливість перетинання об’єктом

державного кордону.

РК четвертого рівня — це комплексний контроль об’єктів, які

затримані при вивезенні з території України, за допомогою облад)

нання центральної стаціонарної лабораторії, з метою аналізу виду

виявлених РР і ЯМ та їх радіонуклідного (ізотопного) складу.

Нормативи з обслуговування та контролю функціонування

технічних засобів РК. Під час експлуатації технічних засобів

РК обов’язковими роботами, що регламентуються, є такі:

 щоденна перевірка працездатності стаціонарної та пере)

сувної вимірювальної апаратури методом вимірювання

фонових показників випромінювання;

 щоденна (на початку зміни) перевірка функціонування

засобів зв’язку;

 щотижнева перевірка працездатності апаратури РК пере)

сувних радіометричних лабораторій за допомогою стан)

дартних джерел іонізуючого випромінювання;

 щотижнева протипилова профілактика переносних (інди)

відуальних) дозиметрів, які застосовуються на постах еко)

«Методи і технічні засоби митного контролю»

158

логічного контролю, та всієї апаратури пересувних лабо)

раторій відповідно до правил їх експлуатації;

 щомісячна перевірка працездатності апаратури РК (стаці)

онарної та переносної), яка проводиться персоналом пере)

сувних лабораторій за допомогою стандартних джерел іоні)

зуючого випромінювання;

 щорічна перевірка технічних засобів постів екологічного

контролю, пересувних лабораторій та центральної стаціо)

нарної лабораторії проводиться особами, які мають право

на проведення відповідних метрологічних робіт.

Вимоги до пакування радіаційно небезпечних вантажів.

Радіаційні упаковки в спеціальному чи універсальному кон)

тейнері повинні бути розміщені (або екрановані) таким чином,

щоб потужність еквівалентної дози випромінювання у всякій

точці зовнішньої поверхні контейнера не перевищувала

200 мБер/год (2 м

в/год) та на відстані 2 м від цих поверхонь —

10 мБер/год (0,1 м

в/год).

Радіаційні упаковки повинні бути розміщені (або екрано)

вані) таким чином, щоб потужність еквівалентної дози випро)

мінювання в усякій точці зовнішньої поверхні транспортного

засобу та в межах відведених на суднах місць не перевищува)

ла 200 мБер/год (2 м

в/год), на відстані 2 м від цих поверхонь

10 мБер/год (0,10 м

в/год), у місці розташування водія —

2 мБер/год (0,02 м

в/год).

При перевезенні радіаційних упаковок пасажирськими та ван)

тажними літаками потужність дози випромінювання від радіацій)

них упаковок у місцях розташування екіпажу літака та пасажирів

(на рівні підлоги) не повинна перевищувати 2 мБер/год

(0,02 м

в/год).

Дрібні партії радіаційних упаковок можуть бути прийняті до

перевезення у багажних вагонах пасажирського поїзда (ван)

тажобагажем). Потужність дози випромінювання у місцях постійно)

го перебування людей у багажному вагоні не повинна переви)

щувати 1 мБер/год або 0,01 м

в/год (гранично допустима доза

опромінення осіб— 0,5 Бер/рік).

159

7. Дозиметри

7.2. Призначення та принципи функціонування

дозиметрів. Правила експлуатації

та техніка безпеки

Дозиметри призначені для вимірювання потужності еквіва)

лентної дози та накопиченої дози гамма)випромінювання, ви)

явлення та оцінювання щільності потоків теплових нейтронів,

гама – та жорсткого бета)випромінювання, вимірювання потуж)

ності експозиційної дози рентгенівського та гамма)випроміню)

вання, потужності еквівалентної дози зовнішнього гамма)вип)

ромінювання.

Дозиметри використовують для оперативного оцінювання

радіаційного стану приміщень, вантажів, місцевості (табл. 7.1).

Таблиця 7.1

Прилади для радіаційного контролю

Тип приладу РУБ-01П7 ДКС-90У ДБГ-01Н

Призначення

Вимірювання

питомої та

об’ємної актив-

ності об’єктів,

що містять ра-

діонукліди це-

зій-134, строн-

цій-137

Вимірювання екві-

валентної дози та

потужності ек-

вівалентної дози

безперервного та

імпульсного фо-

тонного випро-

мінювання

Вимірювання

еквівалентної

дози безперерв-

ного та імпуль-

сного фотонно-

го випро-

мінювання

Діапазон вимі-

рювання

20-2 х 10

Бк/кг 0,1 х 10

мР/г 1,0 - 100 мР/г

Основна похи-

бка вимірю-

вання, %

Принципи функціонування дозиметрів та правила їх експ)

луатації доцільно розглянути на конкретному прикладі – дози)

метрі)радіометрі МКС)05 „ТЕРРА”.

Прилад МКС)05 „ТЕРРА” призначений для вимірювання

еквівалентної дози (ЕД) та потужності еквівалентної дози

(ПЕД) гамма) та рентгенівського випромінювання, а також

поверхневої щільності потоку бета)частинок.

«Методи і технічні засоби митного контролю»

160

Дозиметр використовується для дозиметричного і радіомет)

ричного контролю об’єктів. На рис. 7.1 наведена структурна

схема дозиметра.

БЕЖ ФАН

ДІВ

СУД

ЦРІ

СЦО

ЕНП

ГМ

„

Режим”

„

Поріг”

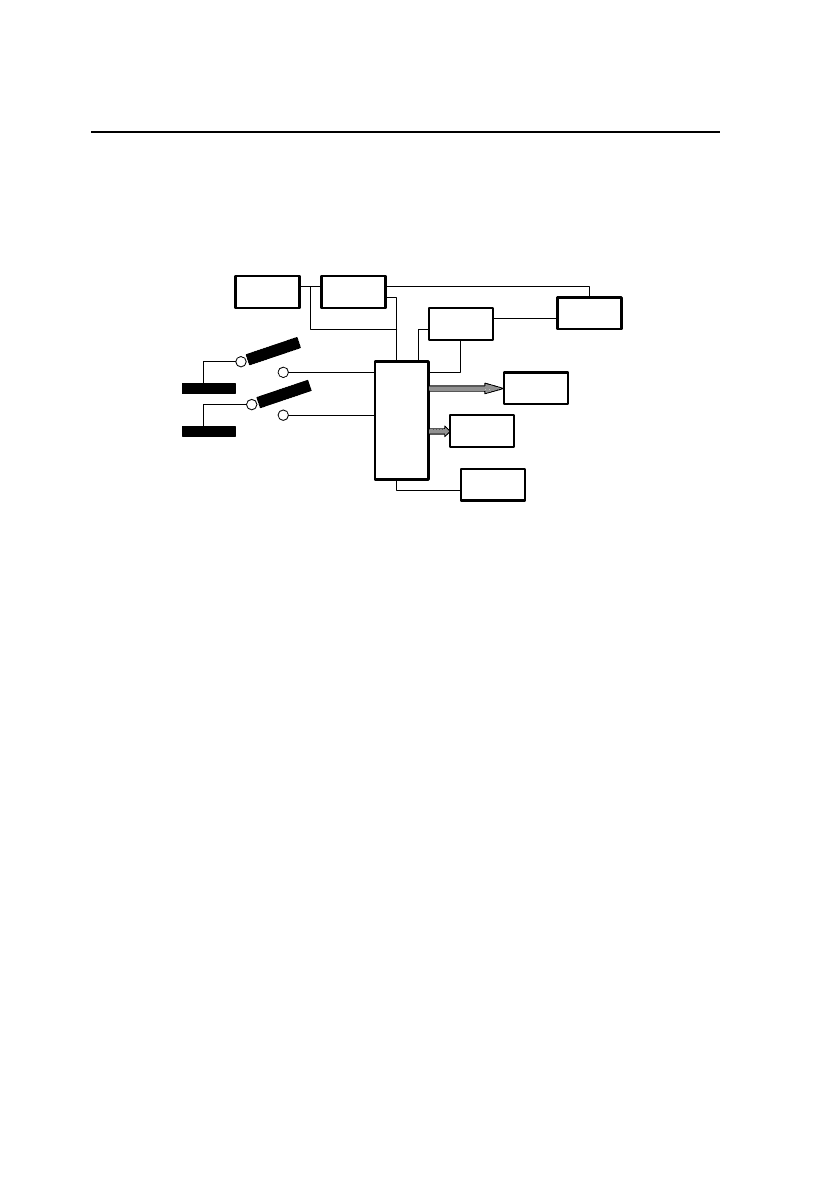

Рис. 7.1 Структурна схема дозиметра,радіометра МКС,05 „ТЕРРА”:

БЕЖ – батарея елементів живлення; СТО – система цифрової обробки;

ФАН – формування анодної напруги; СУД – схема управління детектором;

ЕНП – енергонезалежна пам’ять; ГМ – гучномовець;

ЦРІ – цифровий рідкокристалічний індикатор.

У виключеному стані схема дозиметра знаходиться у мікро

споживаючому режимі роботи (одиниці мкА), в якому підтри)

мується лише процес відліку реального часу. Енергоживлення

забезпечується від БЕЖ, яка складається з двох гальванічних

елементів типу ААА.

Із короткочасним натискування кнопки „Режим” процесор

приладу переходить в активний стан і видає сигнал управлян)

ня на ФАН, який формує напругу 400 В для роботи лічильни)

ка Гейгера)Мюлера типу СБМ)20)1, який є детектором іонізу)

ючих випромінювань.

Одночасно процесор включається в пріоритетний режим

вимірювання ПЕД фотонного іонізуючого випромінювання, про

що прилад сигналізує світодіодом. Оцінюючи інтенсивність

імпульсного потоку з лічильника Гейгера)Мюлера, процесор

автоматично задає інтервал та під діапазон вимірювання. За
