161

7. Дозиметри

допомогою СУД процесор з високою точністю нормує три)

валість „мертвого часу” між кожним спрацьовуванням лічиль)

ника, що дозволяє враховувати його у застосованому алгоритмі

обробки імпульсного потоку для лінеаризації лічильної харак)

теристики та розширення динамічного діапазону лічильника

СБМ)20)1. Послідовним короткочасним натисканням кнопки

„Режим” забезпечується вибір відповідних режимів роботи до)

зиметра. При цьому кожен раз процесор ініціює висвічування

ознак відповідності інформації через відповідні світлодіоди.

Кнопкою „Поріг” у відповідному режимі роботи процесор пере)

водиться у режим програмування порогових рівнів спрацьову)

вання звукової сигналізації. З кожним вмиканням кнопок „Поріг”

і „Режим” вмикається підсвічування цифрової шкали дозиметра

на 5 сек. Вмикання дозиметра здійснюється натискуванням та

утримуванням у натиснутому стані кнопки „Режим”.

Основні технічні характеристики:

 діапазон вимірювань ПЕД фотонного іонізуючого випро)

мінювання – 0,1)9999 мк 36/год;

 діапазон вимірювань ЕД фотонного іонізуючого випромі)

нювання – 0,001)9999 м 36;

 діапазон енергій фотонного іонізуючого випромінювання,

що реєструється – 0,05)3,0 МеВ;

 діапазон вимірювань щільності потоку бета)частинок –

10)10

част./(см

•хв);

 діапазон енергій бета)частинок, що реєструється – 0,5)

3,0 МеВ;

 діапазон вимірювань часу накопичення ЕД оператором з

дискретністю вимірювань 1 хв)24 год;

 час установлення робочого режиму – не більше 1 хв;

 час неперервної роботи від елементів живлення

ENERGIZER – 2000 годин.

 середній термін служби – 6 років.

Дозиметр забезпечує вимірювання в умовах:

 температура – від )20 до +50°С;

 відносна вологість – до 95%;

 атмосферний тиск – від 84 до 106,7 кПа.

«Методи і технічні засоби митного контролю»

162

В дозиметрі відсутні зовнішні деталі, на які могли б потра)

пити напруги, що небезпечні для життя.

Під час роботи з джерелами іонізуючих випромінювань осо)

би повинні дотримуватися вимог радіаційної безпеки, викладе)

них в таких документах:

 „Норми радіаційної безпеки України”, затверджені Міністер)

ством охорони здоров’я України від 14 липня 1997 р.;

 „Основні санітарні правила протирадіаційного захисту

України”, затверджені Головним державним санітарним

лікарем України від 28 грудня 2000 р.

Безпосереднє застосування дозиметра небезпеки для обслу)

говуючого персоналу та навколишнього середовища не несе.

Правила радіаційної безпеки (РБ) при роботі персоналу

постів екологічного контролю, пересувних лабораторій та цен)

тральної стаціонарної радіометричної лабораторії визначають)

ся чинними нормами радіаційної безпеки НРБ)76/87 або

НРБУ)97 та основними санітарними правилами при роботах з

джерелами випромінювання ОСП )72/87, а саме:

 у разі виявлення радіаційно небезпечного об’єкта всі осо)

би, крім персоналу поста екологічного контролю, який

безпосередньо проводить контроль, повинні бути пере)

міщені на безпечну відстань;

 у разі виявлення радіаційно небезпечного об’єкта, провезен)

ня якого через державний кордон є несанкціонованим або

санкціонованим, але з порушенням правил безпечного

транспортування, подальша робота з об’єктом у разі потре)

би (третій та четвертий рівень РК) проводиться тільки за

нарядом)допуском, що регламентує конкретний характер,

місце проведення та тривалість робіт — з урахуванням по)

тужності експозиційної дози на визначеній відстані.

Транспортні об’єкти з радіоактивними вантажами, на поверхні

яких потужність випромінювання не перевищує 0,03 мР/год

(0,30 мкЗв/год) та питома активність речовин не перевищує

0,002 мкКі/грам, можуть перевозитись усіма видами транспор)

ту на умовах радіаційно безпечних.

163

7. Дозиметри

Транспортування природних радіоактивних речовин, гра)

нично допустима або питома активність яких менша від по)

казників, установлених ПБТРВ)73 (0,002 мкКі/грам), дозво)

ляється здійснювати всіма видами транспорту й поштовим

зв’язком на умовах транспортування вантажів, радіаційно без)

печних. Проте, у всіх випадках ці речовини поміщаються в

тару для продукції виробничо)технічного призначення, що

унеможливлює їх розсіювання. При цьому потужність дози

випромінювання на поверхні упаковок не повинна перевищу)

вати 0,3 мБер/год. На внутрішню поверхню кришки таких

упаковок має наноситись знак радіаційної небезпеки.

Питання для самоконтролю

1. Поняття про радіоактивний контроль. Основні завдання.

2. Які рівні передбачає РК вантажів, багажу та транспортних засобів,

які перетинають митний кордон?

3. Які роботи є обов’язковими, що регламентуються під час експлуа)

тації технічних засобів РК?

4. Що собою являють дозиметри? Особливості будови.

5. Призначення та принципи функціонування дозиметрів

6. В чому полягають правила експлуатації та техніка безпеки?

7. Як здійснюється транспортування природних радіоактивних речовин?

8. Які дії проводять у разі виявлення радіаційно небезпечного об’єкта?

164

8. ПОШУКОВІ ЗАСОБИ

МИТНОГО КОНТРОЛЮ

8.1. Портативні телевізійні системи

Під час огляду будь)якого предмету дуже важливе значен)

ня має можливість його візуального сприйняття. Заборонені до

переміщення через митний кордон об’єкти часто маскуються під

різноманітні товари або конструкції, наприклад транспортних

засобів. З огляду на це інспектори митної служби використо)

вують спеціалізовані технічні засоби, які здатні надавати візу)

альну інформацію з важкодоступних місць об’єкта митного

контролю.

Для пошуку об’єктів, що можуть бути предметами контра)

банди чи порушення митних правил в порожнинах, нішах та

інших місцях, огляд яких ускладнений з причини недоступ)

ності для прямого спостереження, використовуються порта)

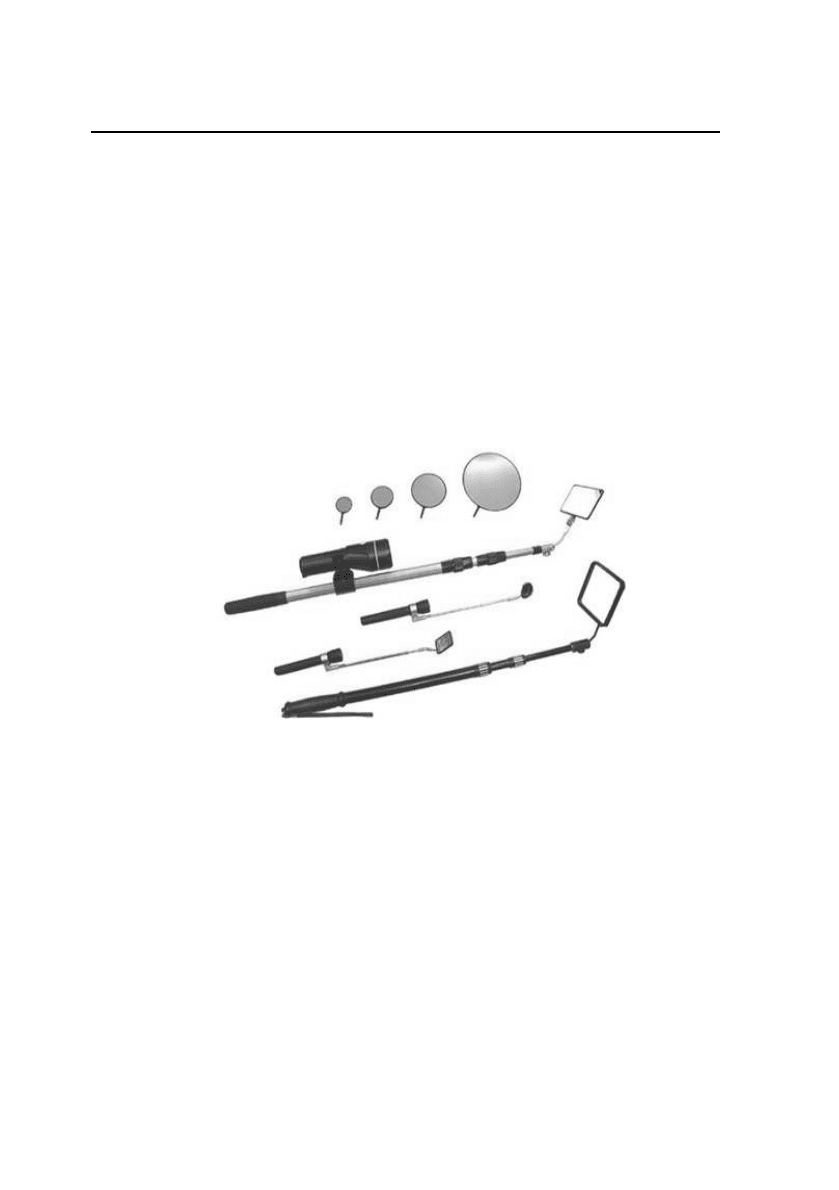

тивні телевізійні системи, ендоскопи, оглядові дзеркала, щупи,

ліхтарі)прожектори.

Ефективний пошук схованок здійснюють під час огляду

транспортних засобів з використанням спеціалізованих теле)

візійних систем КАЛЬМАР, REGULA, АЛЬФА.4а.2, ДОЗОР.

К, ПОИСК.ТВ.

До складу типової телевізійної системи входять мініатюрна

телевізійна передавальна камера з інфрачервоним підсвічуван)

ням і подовжувальною телескопічною штангою, апаратура

підсилювання та перетворення телевізійного сигналу, монітор.

Система живиться від автономного джерела живлення.

Згадані телевізійні системи відрізняються значеннями окре)

мих технічних параметрів та характеристик (табл. 8.1).

Портативна телевізійна система КАЛЬМАР нараховує по)

над 10 різних модифікацій, кожна з яких здатна виконувати

покладені на неї функції протягом 2,5 години від автономного

джерела живлення. Відрізняються модифікації ступенем захи)

сту відеокамери від дії зовнішніх чинників, довжиною штанги,

варіантами підсвічування і особливостями моніторів.

165

8. Пошукові засоби митного контролю

Таблиця 8.1

Деякі технічні характеристики

оглядових телевізійних систем

Система

Кут повороту

камери, град.

Кут

спостереження,

град.

Тривалість безперервної

експлуатації від

автономного джерела, год.

ДОЗОР-К 180 65 3

REGULA 270 120 5

АЛЬФА-4а-2 240 74 4

ПОИСК-ТВ 210 110 Від мережі змінного струму

Відеокамера виконується в корпусі захищеному від ударів,

струшувань, дії води та органічних розчинників. Діаметр каме)

ри не перевищує 25 мм. Один з варіантів системи передбачає

застосування радіоканалу для передавання зображення на

віддалений пост контролю.

Телескопічна штанга одного з різновидів КАЛЬМАРА забез)

печує огляд елементів, віддалених від руки на відстань до 7 метрів.

Комплекси REGULA 3001 і REGULA 3002 оснащують регуля)

тором потужності інфрачервоного освітлювача. Системи споряд)

жаються телескопічною штангою з шарнірним механізмом. Мож)

ливий кут повороту відеокамери на шарнірі досягає 270є.

Передбачена можливість передавання зображення на відстань до

200 м з подальшим введенням інформації в комп’ютерну систему.

У внутрішніх митних приміщеннях спостереження за опе)

ративною ситуацією за допомогою телевізійних систем

здійснюється з метою нагляду за поведінкою осіб, які знахо)

дяться в цих приміщеннях, їх діями, контактами, спробами при)

ховати або передати іншим особам які)небудь предмети.

До даного класу телевізійних систем відносять телевізійні

системи спостереження, прилади нічного бачення та іншу под)

ібну техніку.

Телевізійні системи спостереження повинні забезпечувати:

 спостереження в реальному часі;

 фіксацію зображення на носії інформації;

 попередження правопорушення, не обмежуючи свободу

переміщення співробітників і клієнтів.

«Методи і технічні засоби митного контролю»

166

Сучасна телевізійна система містить такі елементи:

 чорно)білі або кольорові відеокамери;

 чорно)білі або кольорові монітори;

 пульти керування;

 комутатори;

 відеомагнітофони;

 принтери;

 детектори руху;

 квадратори;

 мультиплексори.

Комутатор дозволяє почергово здійснювати перегляд зоб)

ражень, що надходять з різних телекамер на одному моніторі.

Квадратор дозволяє виводити на монітор зображення з

декількох камер одночасно.

Мультиплексор – спеціальний технічний пристрій, за допо)

могою якого здійснюється запис інформації з кількох камер на

один відеомагнітофон (спеціалізований)

До основних технічних характеристик телевізійних камер

належать:

 кут зору;

 кут повороту;

 чутливість;

 роздільна здатність.

До телевізійних камер висувають спеціальні вимоги – кор)

пус телекамери повинен бути виконаний у вигляді термобокса

і забезпечувати незалежне функціонування оптики і електрон)

іки. Електрична система термостабілізації повинна забезпечу)

вати стабільність температури в середині корпуса (20°С).

Як пристрій перетворення сигналу у відеокамерах може

застосовуватися:

 передавальна телевізійна трубка;

 твердотілий перетворювач.

Твердотілі перетворювачі світлосигналу – це фоточутливі

прилади із зарядовим зв’язком. Поверхня матриці приладу із

зарядовим зв’язком містить величезну кількість світлочутливих

комірок – пікселів.

167

8. Пошукові засоби митного контролю

Прилади нічного бачення використовують для огляду мит)

них територій, складів, приміщень у темний період доби. Таким

пристроєм є, зокрема, ОНБ – 1ПН74. Принцип роботи цього

приладу наступний: зображення об’єкта спостереження через

об’єктив проектується на вхідне вікно електрооптичного пере)

творювача, який являє собою вакуумну лампу. На внутрішній

бік вхідного вікна нанесений тонкий напівпрозорий шар світло)

чутливого матеріалу (фотокатод). На внутрішній бік вихідного

вікна (анод) нанесений шар люмінофора – матеріалу який вип)

ромінює кванти світла за рахунок енергії руху електрона від

фотокатода. Перенесення електронів з фотокатода до анода

забезпечується електростатичним полем, для чого між анодом

і фотокатодом прикладається напруга в декілька кіловольт.

Отримане на екрані зображення розглядається через окуляр.

8.2. Ендоскопи. Класифікація,

конструкція, правила експлуатації

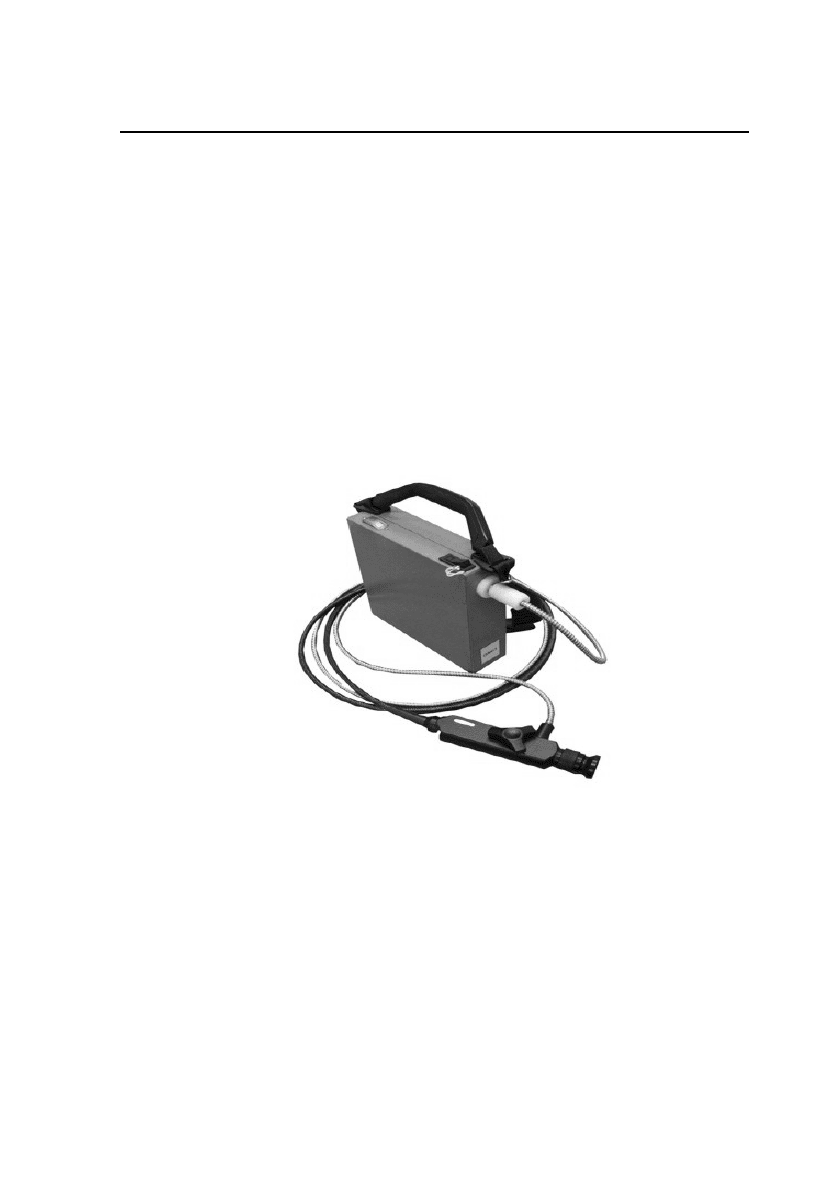

Ендоскоп (гр. endon – всередині) – це прилад у вигляді стер)

жня чи трубки, споряджений освітлювальною системою і оп)

тичним приладом.

Ендоскопи призначені для візуального контролю важкодос)

тупних зон, порожнин різних об’єктів, конструкційних елементів,

в тому числі закритих, слабо освітлених або повністю світлоізо)

льованих, з невеликими вхідними отворами. Зображення зони

спостереження формується об’єктивом ендоскопа і передається

волоконно)оптичною системою до окуляра або монітора.

Класичний ендоскоп складається з об’єктива, що формує

зображення на приймальну площину волоконно)оптичного

кабелю, самого волоконно)оптичного кабелю і окуляра, через

який розглядають отримане зображення. Ендоскопи можуть

додатково комплектуватися насадками для фотографування

або відеокамерою для виведення зображення на монітор і за)

пису на відеоплівку.

За конструктивними особливостями ендоскопи поділяють)

ся на жорсткі, напівгнучкі і гнучкі. Напівгнучкі і гнучкі ендос)

«Методи і технічні засоби митного контролю»

168

копи дозволяють оглядати зони, доступ до яких можливий

тільки через отвори складної конфігурації.

За напрямом спостереження поділяють ендоскопи на систе)

ми прямого спостереження та ендоскопи із змінним спостережен)

ням, площинним спостереженням та об’ємним спостереженням.

Вітчизняною промисловістю виробляються ендоскопи мар)

ки ТОГ (трубка оглядова гнучка). Його робоча частина є герме)

тично захищеною і стійкою до дії автомобільних пального і мас)

тил. До повного умовного позначення цих ендоскопів вносять

значення окремих характеристик ендоскопа. Наприклад,

ТОГA8.1000.0A50A02AН: діаметр трубки – 8 мм; довжина трубки

1000 мм; напрям спостереження – 0°; кут спостереження – 50°;

номер розробки – 02; кабель підсвічування – нероз’ємний.

Робота з ендоскопом марки ТОГ вимагає дотримання певних

правил. Після вилучення ендоскопа з футляра для зберігання,

його потрібно оглянути на предмет відсутності пошкоджень.

Знімають захисні кришки з торців трубки і протирають дос)

тупні елементи оптичної системи серветкою, змоченою в спирті.

Штуцер з’єднують із джерелом світла і корегують окуляр під

особливості ока, обертаючи діоптричне кільце до отримання

чіткого зображення.

Робочу частину ендоскопа обережно, контролюючи рух через

окуляр, вводять у об’єкт, що досліджується. Здійснивши огляд ви)

даляють робочу частину ендоскопа з об’єкта, що досліджувався.

Створені й ендоскопи, які мають відмінності від типових.

Ендоскоп ПОЛИТРОН, наприклад має окуляр, що кріпиться

до наголовника. Окуляр оптично зв’язаний з мікрооб’єктивом

волоконно)оптичним кабелем. Напівгнучка трубка ендоскопа

виготовлена з маслобензостійкого матеріалу.

Мікрооб’єктив може дистанційно змінювати напрям спос)

тереження у межах 180°.

Підсвічування об’єкта здійснюється через волоконно)оптич)

ний кабель галогенною лампою.

Ендоскопи волоконно)оптичні серії ЭТГ використовують

для візуального контролю важкодоступних місць зокрема зак)

169

8. Пошукові засоби митного контролю

ритих, світло ізольованих або таких, що мають невеликі вхідні

отвори для візуального огляду (рис. 8.1).

Всі гнучкі ендоскопи серії ЭТГ мають вбудований джгут

підсвічування і пакуються у футляр для перенесення.

Ендоскопи з діаметром робочої частини 8 мм можуть мати

порівняльну шкалу)сітку в полі зору. Для реєстрації зображен)

ня до окуляра ендоскопа може приєднуватися відеокамера.

Ендоскопи з діаметром 8 і 10 мм можуть виготовлятись з мож)

ливістю повороту дистальної частини у двох напрямах.

Додатково ендоскопи можуть комплектуватися освітлю)

вальним блоком із живленням від мережі 220 В і (або) від аку)

мулятора.

Рис. 8.1. Ендоскоп серії ЭТГ

Технічні параметри:

 діаметр робочої частини – 10; 8; 6; 4 мм;

 довжина робочої частини – 1,0; 1,5; 2,0; 3,0 м;

 кут вигину дистальної частини – ±180°; ±160°;

 кут поля зору – 60°;

 діоптрійна компенсація окуляра ) ±4 діоптрії;

 діапазон робочих відстаней – від 10 мм до нескінченності.

«Методи і технічні засоби митного контролю»

170

8.3. Оглядові дзеркала та оглядові

щупи. Джерела світла. Призначення,

порядок огляду об’єктів

Набори оглядових дзеркал дозволяють в умовах достатньої

освітленості зони огляду зручно контролювати нижню части)

ну транспортного засобу.

Комплекти оглядових дзеркал ПОИСК.2, ПОИСК.2У,

ПОИСК МГ, ПОИСК.ДА складаються із дзеркал круглої та

прямокутної форм, подовжувальних телескопічних штанг та

ліхтарів (рис. 8.2).

Рис. 8.2 Доглядові дзеркала серії ПОИСК

Дзеркала в оправі встановлюються і фіксуються у шарнірі по)

довжувальної штанги. Розміри дзеркал 140, 80, 50, 35, 110×65 мм.

Огляд поверхонь із значною площею доцільно здійснювати

панорамним дзеркалом із сферичною поверхнею. Виявлені ог)

лядом предмети вилучають гачками, затискувачами, магнітни)

ми захоплювачами, закріпленими на штанзі, незалежній від

штанги оглядового дзеркала.

Комплект оглядових дзеркал КЗ)1 (рис. 8.3) складається з

телескопічної штанги, прямокутного дзеркала, великого кругло)

го дзеркала, малого круглого дзеркала, компактної легкої сум)

ки для зберігання та транспортування.
