Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
91
№ п.п.
Наименование сигнала
Кол-во
Вид сигнала
Примечание
25
КЛЕТЕВЫЕ СТОПОРА в ненадлежащем поло-
жении
1
RS-485
(оптика)
Световая сигнали-
зация
26
РЕМБАЛКА в ненадлежащем положении
1
RS-485
(оптика)
Световая сигнали-
зация
27
Право на сигнализацию с приемной площадки
1
RS-485
(оптика)
Световая сигнали-
зация
28
Право на сигнализацию с 4 ГОРИЗОНТА
1
RS-485
(оптика)
Световая сигнали-
зация
29
Право на сигнализацию с 5 ГОРИЗОНТА
1
RS-485
(оптика)
Световая сигнали-
зация
30
Право на сигнализацию с 6 ГОРИЗОНТА
1
RS-485
(оптика)
Световая сигнали-
зация
31
Право на сигнализацию с 8 ГОРИЗОНТА
1
RS-485
(оптика)
Световая сигнали-
зация
32
Право на сигнализацию с 9 ГОРИЗОНТА
1
RS-485
(оптика)
Световая сигнали-
зация
33
Готовность системы ECHO
1
RS-485
(оптика)
Световая сигнали-
зация
34
ОСНОВНОЙ
1
RS-485
(оптика)
Световая сигнали-
зация
35
РЕЗЕРВНЫЙ
1
RS-485
(оптика)
Световая сигнали-
зация
36
Сброс подрежима Люди – стволовой в клети
1
RS-485
(оптика)
Световая сигнали-
зация
37
Сброс подрежима Ревизия – стволовой в клети
1
RS-485
(оптика)
Световая сигнали-
зация
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
92
ПРИЛОЖЕНИЕ 8
Список входных/выходных сигналов станции горизонтов (за исключением сигналов
подаваемых с пульта и поста горизонта)
Дискретные входные сигналы
№ п.п.
Наименование сигнала
Кол.
Вид сигнала
Примечание
Датчики, общие для всех горизонтов
1
Клеть на горизонте
2
Сухой контакт
с диодом
Датчики
2
Положение стволовых дверей
4 (2)
Сухой контакт
с диодом
Датчики
3
Положение качплощадки
4 (2)
Сухой контакт
с диодом
Датчики
4
Положение кулаков
4 (0)
Сухой контакт
с диодом
Датчики
Дополнительные датчики нижнего горизонта
1
Переспуск клети
2
Сухой контакт
с диодом
Датчики
2
Подъѐм петли уравновешивающих канатов
2
Сухой контакт
с диодом
Датчики
3
Синхронизация вниз (-1023,5 м)
2
Сухой контакт
с диодом
Датчики
4
Контрольная точка вниз (-968 м )
2
Сухой контакт
с диодом
Датчики (заведен че-
рез 8 горизонт)
5
Контроль источника питания клапанов блокировки по-
дачи воздуха
1
Сухой контакт
Контроль
Примечание: в скобках указаны сигналы для 9 горизонта.
Дискретные выходные сигналы
№ п.п.
Наименование сигнала
Кол-во
Вид сигнала
Примечание
1
Блокировка канатного толкателя
1
Сухой контакт
Управление
2
Блокировка двери
1
Сухой контакт
Управление (9 го-
ризонт)
3
Блокировка качплощадки
1
Сухой контакт
Управление (9 го-
ризонт)
4
Блокировка подачи воздуха ко всем пристволь-
ным механизмам горизонта (Вкл. клапана 1)
1
Открытый кол-
лектор
Управление (кроме
9 горизонта)
5
Блокировка подачи воздуха к механизму вагоно-
обмена горизонта (Вкл.клапана 2)
1
Открытый кол-
лектор
Управление (кроме
9 горизонта)
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
93
ПРИЛОЖЕНИЕ 9
Список входных/выходных сигналов станции приемной площадки (за исключением
сигналов подаваемых с пульта и поста приемной площадки)
Дискретные входные сигналы
№ п.п.
Наименование сигнала
Кол.
Вид сигнала
Примечание
Датчики
1
Клеть на приемной площадке
2
Сухой контакт
с диодом
Датчики
2
Положение стволовых дверей
4
Сухой контакт
с диодом
Датчики
3
Положение качплощадки
4
Сухой контакт
с диодом
Датчики
4
Положение ремонтной балки
2
Сухой контакт
с диодом
Датчики
5
Переподъем клети +0,5 м
2
Сухой контакт
с диодом
Датчики
6
Переподъем клети +7,8 м
2
Сухой контакт
с диодом
Датчики
7
Переподъѐм противовеса
2
Сухой контакт
с диодом
Датчики
8
Синхронизация вверх (-1,5 м)
2
Сухой контакт
с диодом
Датчики
9
Контрольная точка вверх (-57 м )
2
Сухой контакт
с диодом
Датчики
10
Шлюз грузовой ветви ОТКРЫТ
1
Сухой контакт
с диодом
Датчики положения
вспомогательных ме-
ханизмов
11
Шлюз грузовой ветви ЗАКРЫТ
1
Сухой контакт
с диодом
Датчики положения
вспомогательных ме-
ханизмов
12
Наружная дверь камеры накопления людей ЗАКРЫТА
1
Сухой контакт
с диодом
Датчики положения
вспомогательных ме-
ханизмов
13
Шлюзовая дверь камеры накопления людей ЗАКРЫТА
1
Сухой контакт
с диодом
Датчики положения
вспомогательных ме-
ханизмов
14
Толкатель канатный впереди
1
Сухой контакт
с диодом
Датчики положения
вспомогательных ме-
ханизмов
15
Толкатель канатный отведен
1
Сухой контакт
с диодом
Датчики положения
вспомогательных ме-
ханизмов
Дискретные выходные сигналы
№ п.п.
Наименование сигнала
Кол-во
Вид сигнала
Примечание
Вспомогательные механизмы
1
Шлюзовая дверь грузовой ветви – ОТ-
КРЫТЬ/ЗАКРЫТЬ
2
Сухой контакт
Управление
2
Электромагнитный клапан замка наружной двери
камеры накопления людей перед посадкой в
клеть – ОТКРЫТЬ/ЗАКРЫТЬ
2
Сухой контакт
Управление
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
94
№ п.п.
Наименование сигнала
Кол-во
Вид сигнала
Примечание
3
Электромагнитный клапан замка двери шлюзо-
вой камеры в камере накопления людей для вы-
хода на отм. 0.0 для посадки в клеть - ОТ-
КРЫТЬ/ЗАКРЫТЬ
2
Сухой контакт
Управление
4
Толкатель канатный (северный) – ВПЕ-
РЕД/НАЗАД
2
Сухой контакт
Управление
5
Качающаяся площадка №1 – ОПУС-
ТИТЬ/ПОДНЯТЬ
2
Сухой контакт
Управление
6
Качающаяся площадка №2 – ОПУС-
ТИТЬ/ПОДНЯТЬ
2
Сухой контакт
Управление
7
Шлагбаум №1 - ОПУСТИТЬ/ПОДНЯТЬ
2
Сухой контакт
Управление
8
Шлагбаум №2 - ОПУСТИТЬ/ПОДНЯТЬ
2
Сухой контакт
Управление
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
95
ПРИЛОЖЕНИЕ 10

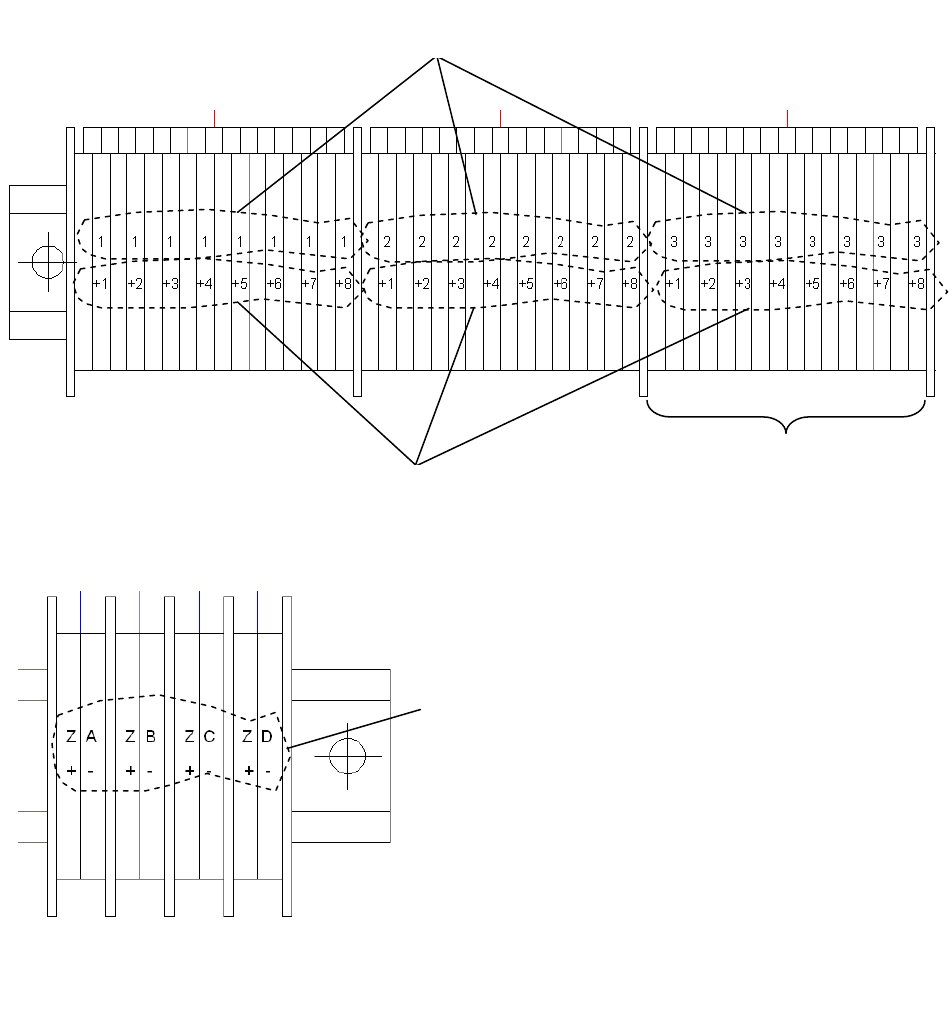

Принцип построения маркировки клеммников станции горизонта
Порядковый номер модуля
ввода/вывода (АТ42/АТ47)
Порядковый номер входа (выхода) в пределах
модуля ввода/вывода (АТ42/АТ47)
Субклеммник

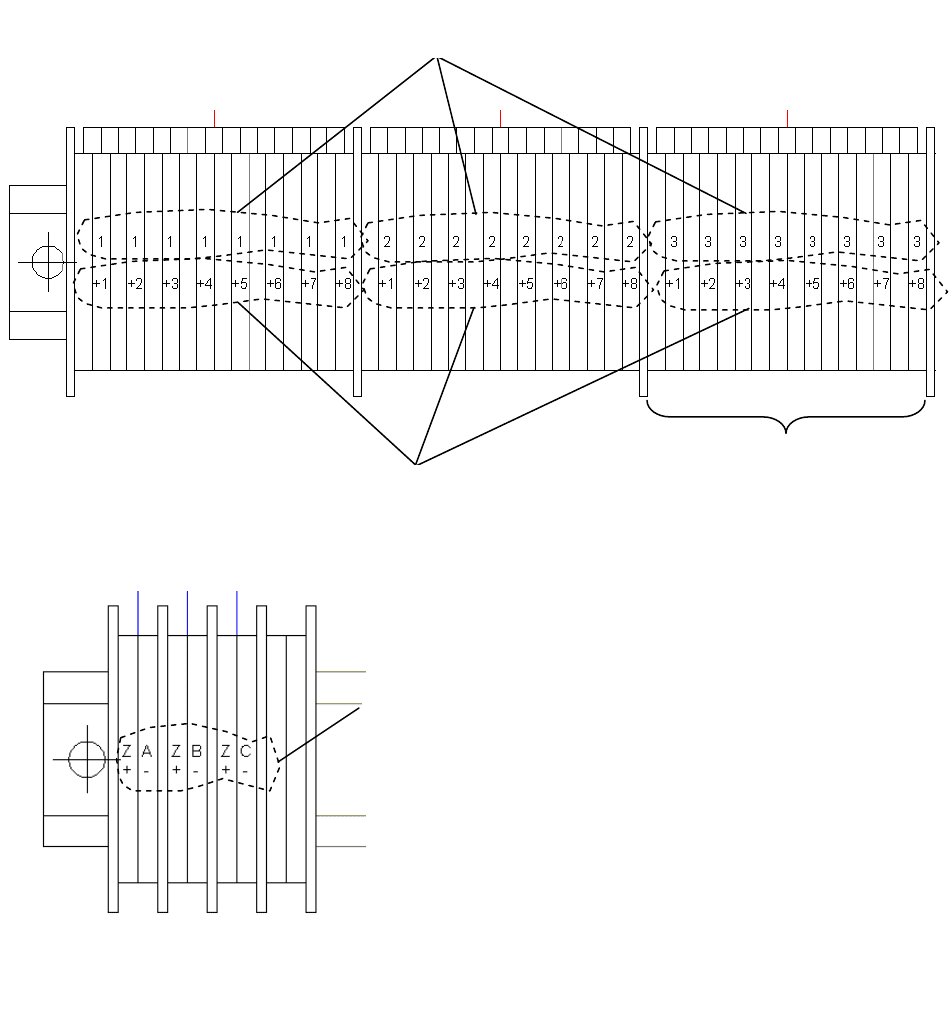

Принцип маркировки клеммников устройств ввода/вывода станции горизонта
Принцип маркировки клеммника через который в станцию поступает искробезопасное напряжение
постоянного тока 24 В.
ZA, ZB и ZC – это три входа источников питания
постоянного тока 24 В.
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
96
ПРИЛОЖЕНИЕ 11
Принцип построения маркировки клеммников станции приемной площадки
Порядковый номер модуля
ввода/вывода (АТ42/АТ47)
Порядковый номер входа (выхода) в пределах
модуля ввода/вывода (АТ42/АТ47)
Субклеммник
Принцип маркировки клеммников устройств ввода/вывода станции приемной площадки
Принцип маркировки клеммника через который в станцию поступает искробезопасное постоянное
напряжение 24 В.
ZA, ZB, ZC и ZD – это четыре входа источников
питания постоянного тока 24 В.
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
97
ПРИЛОЖЕНИЕ 12

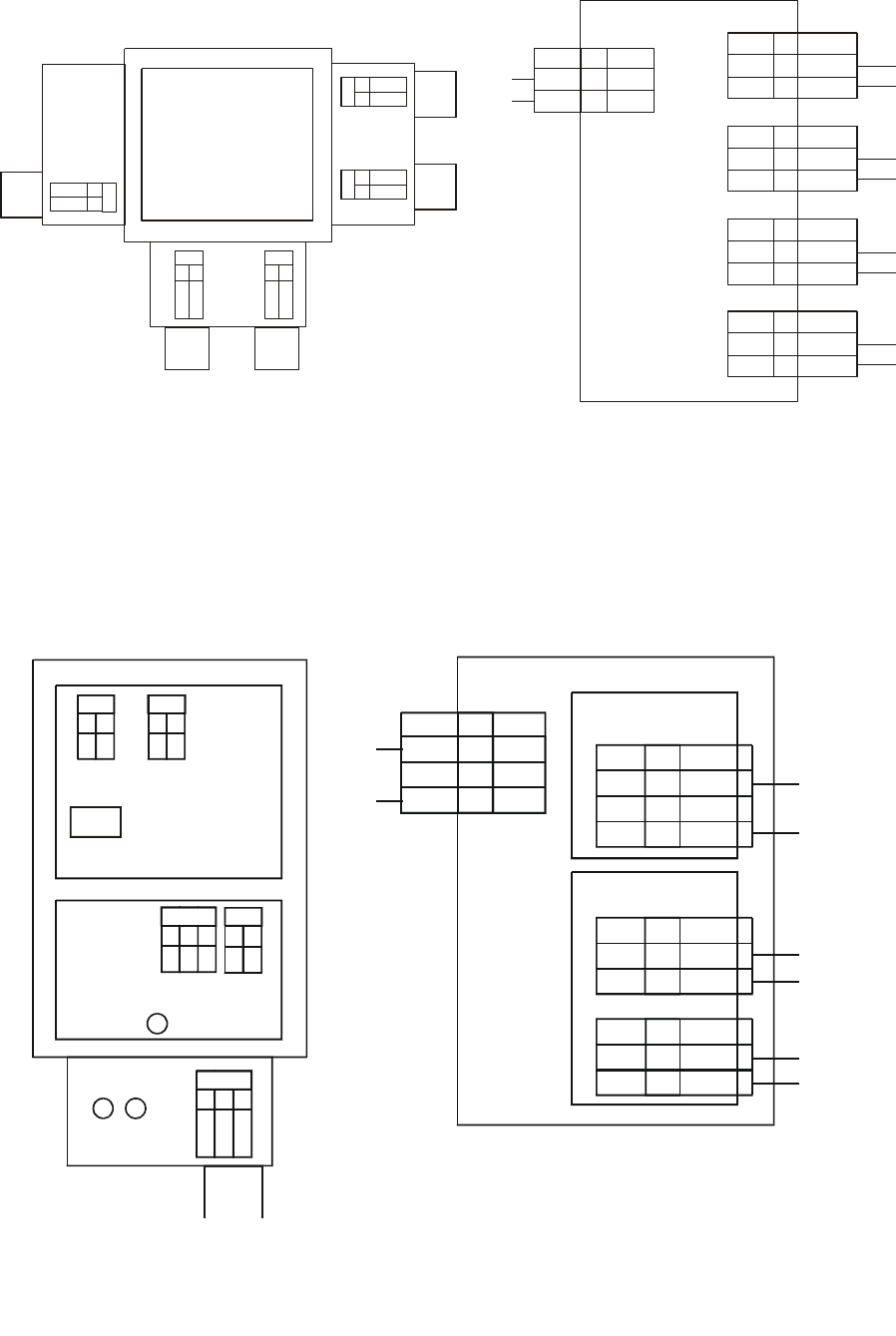

Внешние электрические соединения трансформаторных блоков БТ-3 и БТ-6
ПРИЛОЖЕНИЕ 13
Внешние электрические соединения источника питания ZVB
- Сигнал -
+ Сигнал +
ZVI
ZB
X4 (TB1)
X5 (TB2)
X3 (TB2)
ZVB
1
1
0V
0V
Общий
Общий
+V
+V
+12 В
+12 В
2
2
1
2
3
X1
X3
X2
X4 X5
1
1
1
1 1
-
+
2
2
2
2 2
3
3
X1 (LZ1)
1
Конт.
Конт.
Конт.
Конт.
2
3
~U1
Адрес
Адрес
Адрес
Адрес
~U1
Цепь
Цепь
Цепь
Цепь
~U2 ~U2
Корпус
O
V
O
V
O
V
К
о
р
п
у
с
~
U
2
~
U
1
+
V
+
V
+
V
С
и
г
н
а
л
и
з
а
ц
и
я
н
а
л
и
ч
и
я
с
е
т
е
в
о
г
о
п
и
т
а
н
и
я
~
3
6
В
Н
а
п
р
я
ж
е
н
и
е
п
и
т
а
н
и
я
=
1
2
В
к
С
И
С
Т
Е
М
Е
П
и
т
а
н
и
е
о
т
с
е
т
и
п
е
р
е
м
е
н
н
о
г
о
т
о
к
а
~
3
6
В
Входные
предохранители
предохранитель
предохранитель
ZVI
ZB
Рисунок 11 - Внешние электрические соединения источника питания ZVB.
Примечание: для питания элементов аппаратуры громкоговорящей связи выходное напряжение
на клеммных разъемах X4 и X5 составляет =15 В.
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
~36В
X2
X3
X4
X5
БТ-6
1
1
1
1
3
3
3
3
X3X2
X
5
X
4
X
1
11
1
1
1
33
3
3
3
X1
1
Конт.
Конт.
Конт.
Конт.
Конт.
3
~660В ~660В
~660В ~660В
Адрес
Адрес
Адрес
Адрес
Адрес
Цепь
Цепь
Цепь
Цепь
Цепь
~
3
6
В
~
3
6
В
~
3
6
В
~
3
6
В
~660В
~660В
~
3
6
В
~
3
6
В
~
3
6
В
~
3
6
В
П
и
т
а
н
и
е
~
6
6
0
В
~
3
6
В
к
И
П
С
И
С
Т
Е
М
Ы
Рисунок 9 - Внешние электрические цепи БТ-6.
Примечание: для БТ-3 на вход блока (разъем X1) необходимо подавать ~380 В.
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
98
ПРИЛОЖЕНИЕ 14
Тип датчика
Схема датчика
KFM 02304
KFM 02305

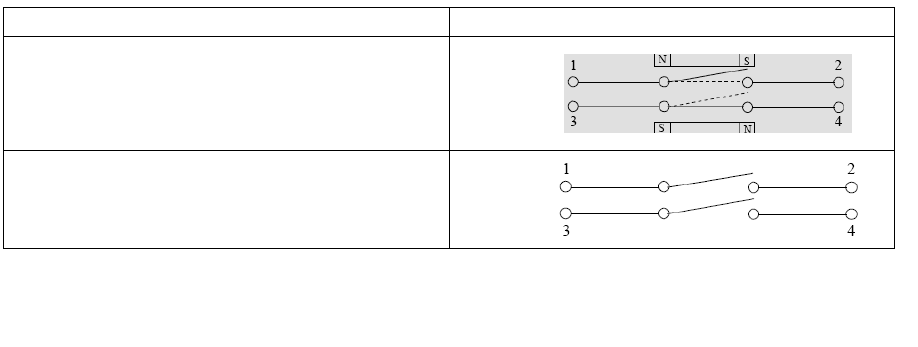

Схемы магнитных датчиков KFM 02304 и KFM 02305.
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
99
ПРИЛОЖЕНИЕ 15

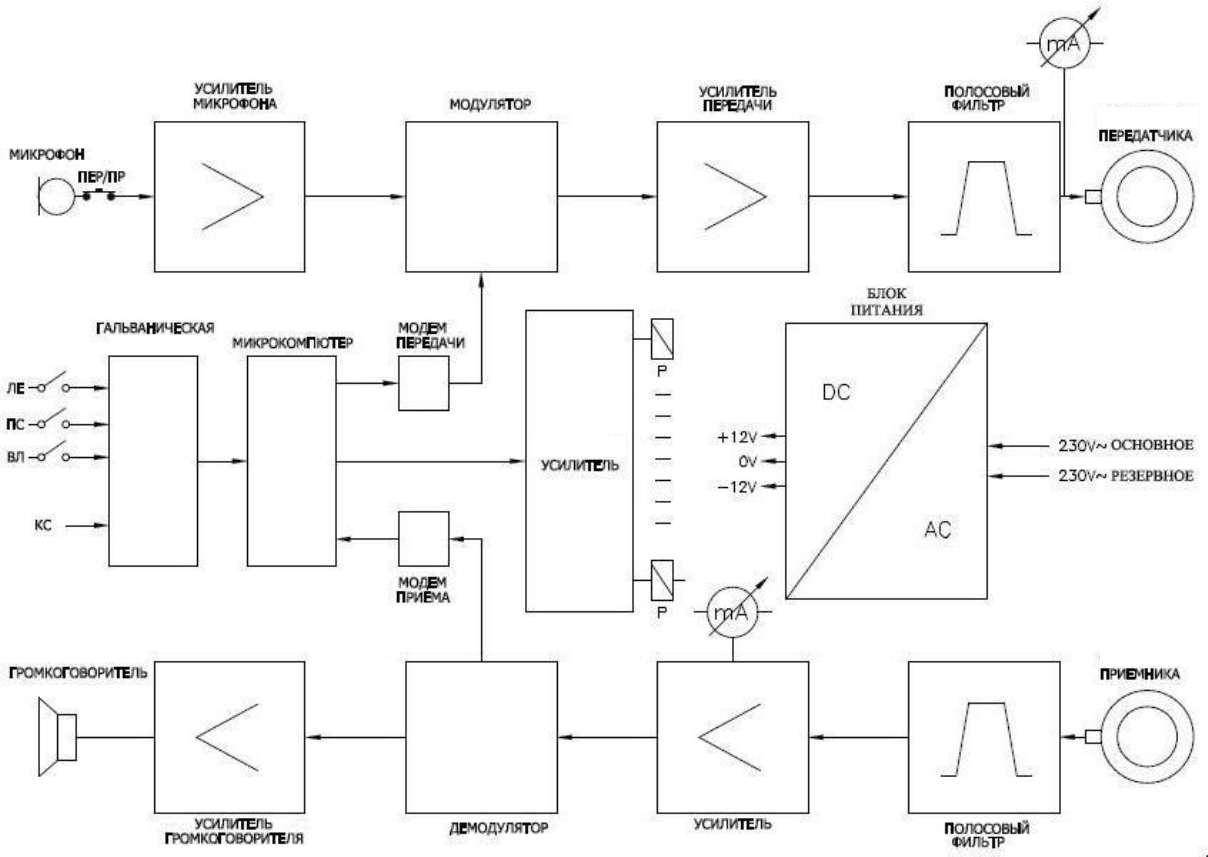

Схема структурная центральной станции аппаратуры сигнализации, связи и приема сигналов датчиков из клети ECHO/AS-P
развязка
АНТЕННА
АНТЕННА
буферный
Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006
100
ПРИЛОЖЕНИЕ 16

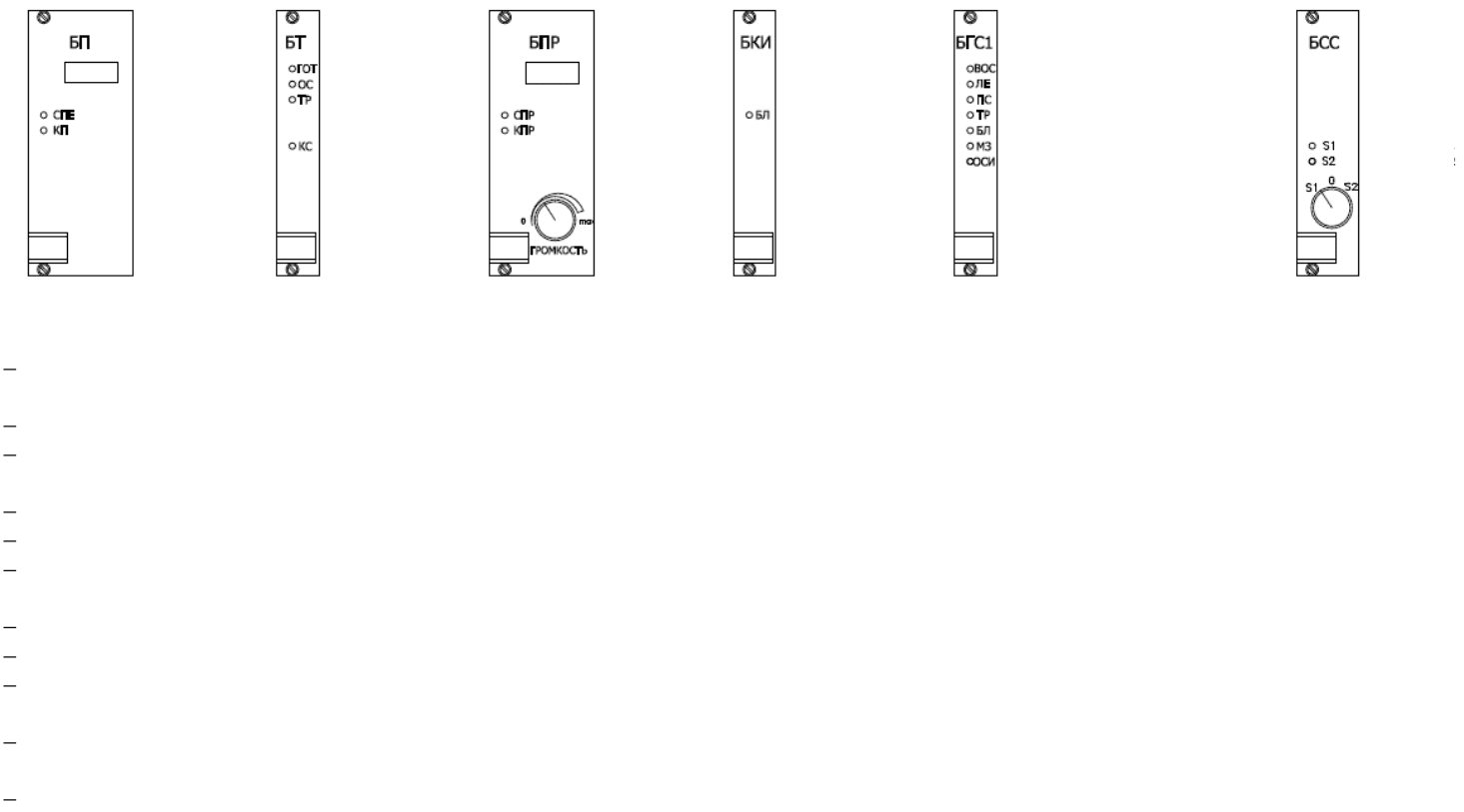

Назначение светодиодных индикаторов, регуляторов и переключателей расположенных на передних панелях блоков центральной
станции аппаратуры сигнализации, связи и приема сигналов датчиков из клети ECHO/AS-P
1. Сетевой блок питания:
светодиоды -12 В и +12 В свидетельствуют о наличии соответствующих напряжений.
2. Блок БП:
светодиод СПЕ горит при отсутствии разрыва в цепи антенного устройства передатчика;
светодиод КП горит, когда достаточен уровень несущей сигнала передаваемого в клеть.
3. Блок БТ:
светодиод ГОТ – готовность;
светодиод ОС - одноударные сигналы;
светодиод ТР - тревога.
4 . Блок БПР
светодиод СПР горит при отсутствии разрыва в цепи антенного устройства приемника;
светодиод КПР горит, когда достаточен уровень несущей сигнала принимаемого из клети;
регулятор «Звук» служит для изменения уровня звукового сигнала динамика.
5. Блок БКИ
светодиод БЛ – сигнализирует о снятии блокировки с подъемной машины.
6. Блок БГС1
светодиод ВОС - управление антенными устройствами с пульта станции;
УРОВЕНЬ СИГНАЛА
ПЕРЕДАТЧИКА
КОНТРОЛЬ СОЕДИ-
НЕНИЯ С ПЕРЕДАТ-
ЧИКОМ
КОНТРОЛЬ СИГНАЛА
ПЕРЕДАТЧИКА
ГОТОВ
ОДНОУДАРНАЯ СИГ-
НАЛИЗАЦИЯ
ТРЕВОГА
КЛЕТЕВОЙ СТОПОР
БЛОКИРОВКА
УРОВЕНЬ СИГНАЛА
ПРИЕМНИКА
КОНТРОЛЬ СОЕДИ-
НЕНИЯ С ПРИЕМНИ-
КОМ
КОНТРОЛЬ СИГНАЛА
ПРИЕМНИКА
УПРАВЛЕНИЕ АНТЕННАМИ
ЛЮДИ.Стволовой в клети
РЕВИЗИЯ. Сигнализация из клети
ТРЕВОГА
БЛОКИРОВКА
ПОДЪЕМНАЯ МАШИНА ЗАТРМОЖЕНА
ОДНОУДАРНЫЕ СИГНАЛЫ
АНТЕННА 1
АНТЕННА 2
БЛОК ПЕРЕДАТЧИКА
БЛОК ПЕРЕДАЧИ
БЛОК ПРИЕМНИКА
БЛОК КОНТРОЛЯ
ИМПУЛЬСОВ
БЛОК ГАЛЬВАНИЧЕ-
СКОЙ РАЗВЯЗКИ
БЛОК УПРАВЛЕНИЯ
АНТЕННАМИ
