Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

101

светодиод ЛЕ - подрежим «ЛЮДИ. Стволовой в клети»;

светодиод ПС - подрежим «РЕВИЗИЯ. Сигнализация из клети»;

светодиод ТР - тревога;

светодиод БЛ - блокировка;

светодиод МЗ - подъемная машина заторможена;

светодиод ОСИ - одноударные сигналы.

7. Блок БСС.

светодиод S1 – антенное устройство 1;

светодиод S2 – антенное устройство 2;

Переключатель «S1 - 0 - S2» служит для подключения антенных устройств с первого или второго отделения ствола к центральной стан-

ции. В средней позиции антенные устройства можно переключить переключателем с пульта машиниста подъемной машины.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

102

ПРИЛОЖЕНИЕ 17

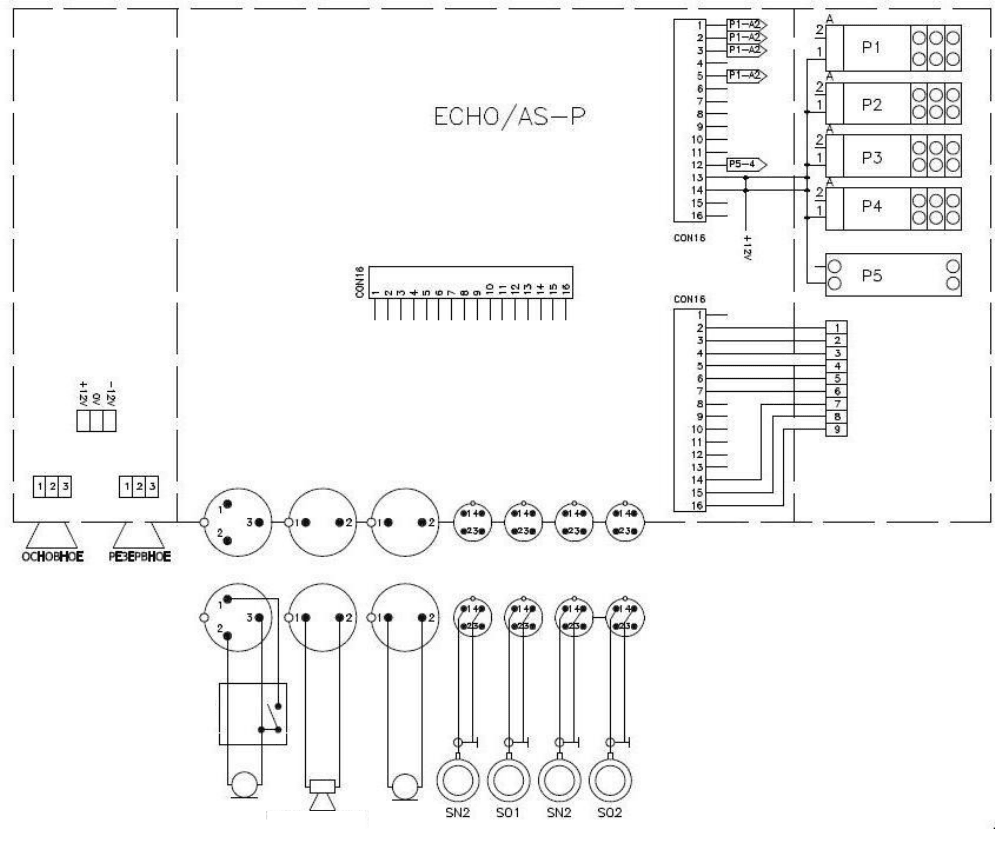

Схемы соединений центральной станции аппаратуры сигнализации, связи и приема сигналов датчиков из клети ECHO/AS-P

НОЖНОЙ ПЕРЕ-

КЛЮЧАТЕЛЬ

МИКРОФОН

ДИНАМИК

КОНТРО-

ЛЬНЫЙ

МИКРОФОН

РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ АНТЕННЫХ УСТРОЙСТВ

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

103

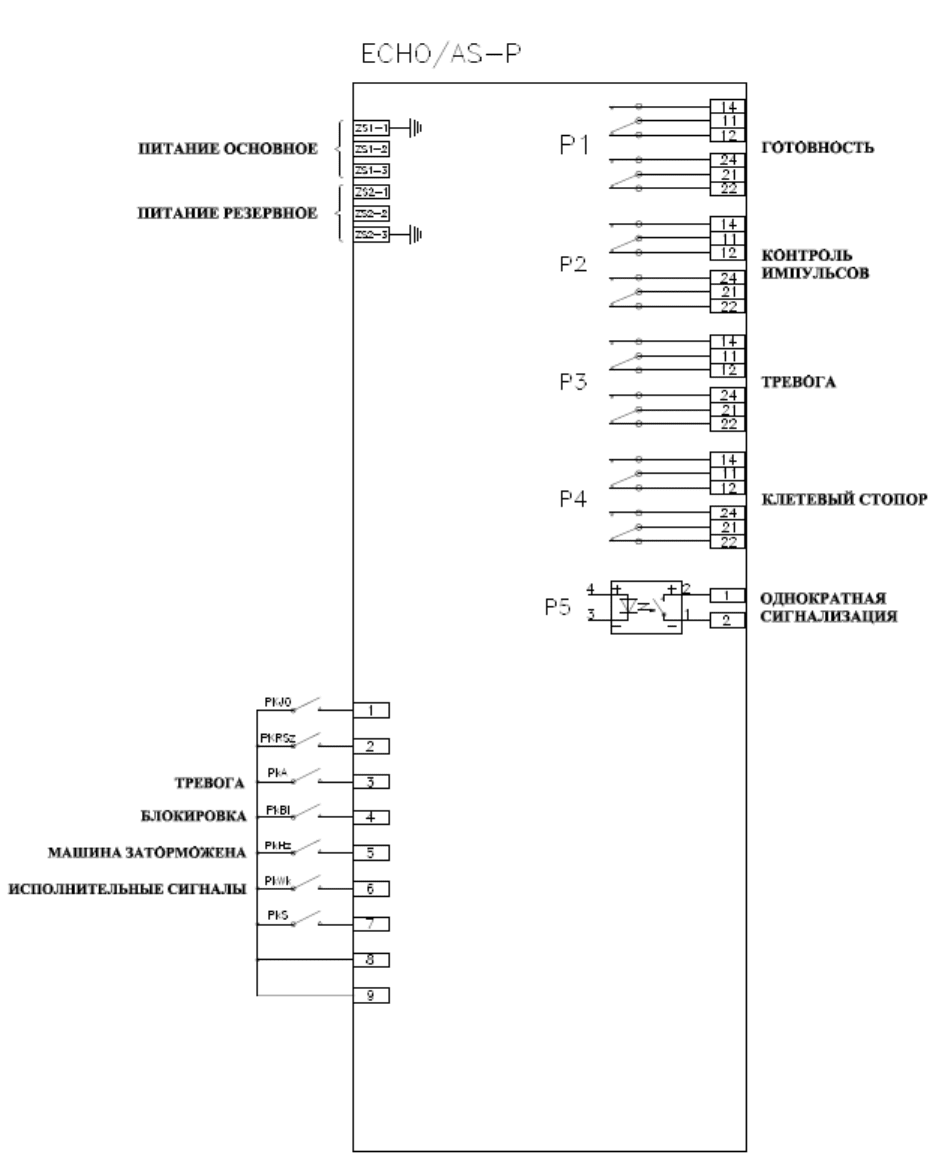

Схемы соединений клеммной коробки центральной станции аппаратуры сигнализа-

ции, связи и приема сигналов датчиков из клети ECHO/AS-Р

ЛЮДИ. Стволовой в клети

РЕВИЗИЯ. Сигнализация из

клети

АНТЕННА 1/2

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

104

ПРИЛОЖЕНИЕ 18

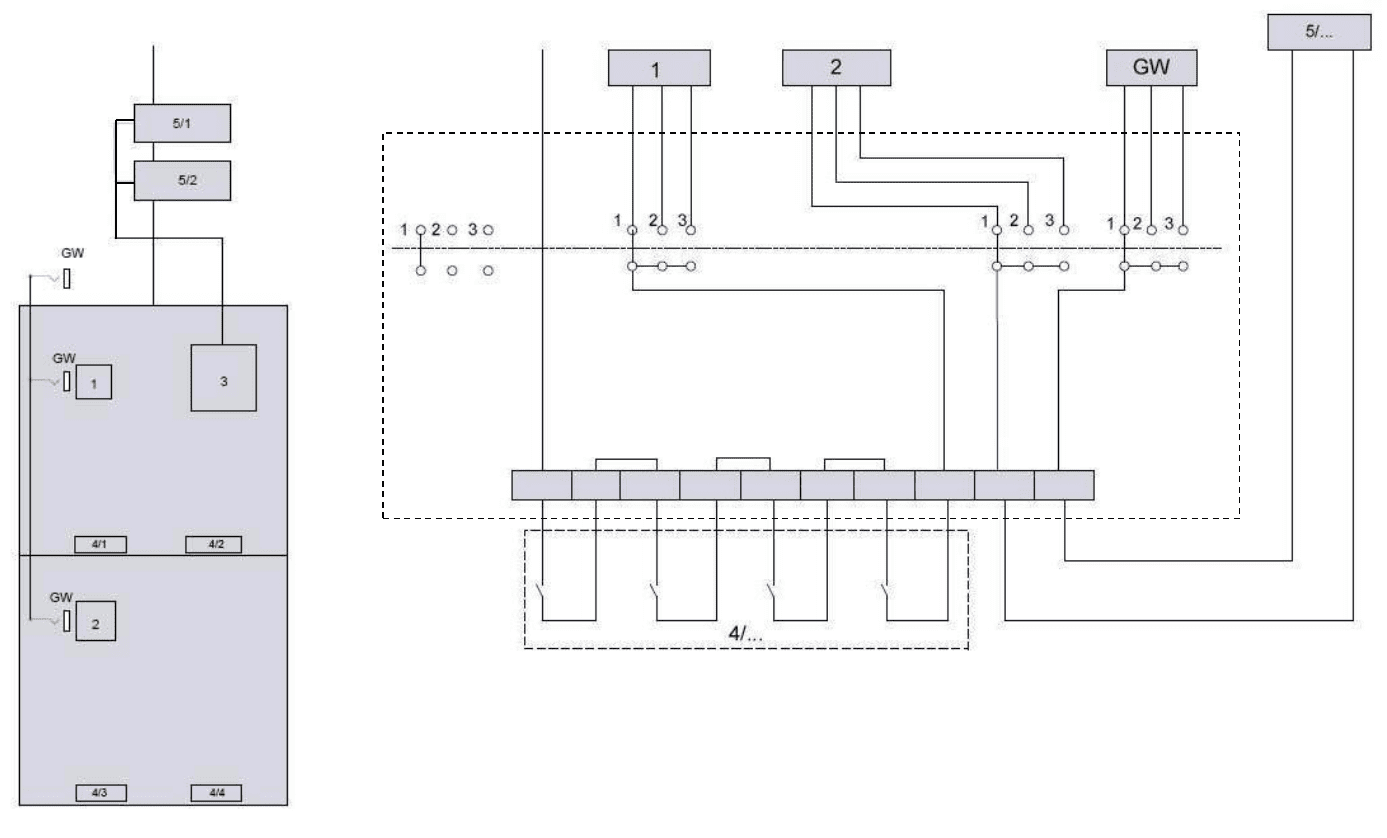

Структурная схема подключения устройств аппаратуры ECHO-P расположенных в клети

1, 2 - мобильные устройства; 3 – устройство приѐма сигналов от датчиков положения клетевых стопо-

ров (4 датчика) и переключения позиции мобильного устройства; 4/1...4/4 – датчики положения клете-

вых стопоров; 5/1, 5/2 – подземные антенные устройства SK-32 и SK-64; GW- разъемы для подключе-

ния мобильных устройств на 1, 2 этажах и крыше клети.

Клеть

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

105

ПРИЛОЖЕНИЕ 19

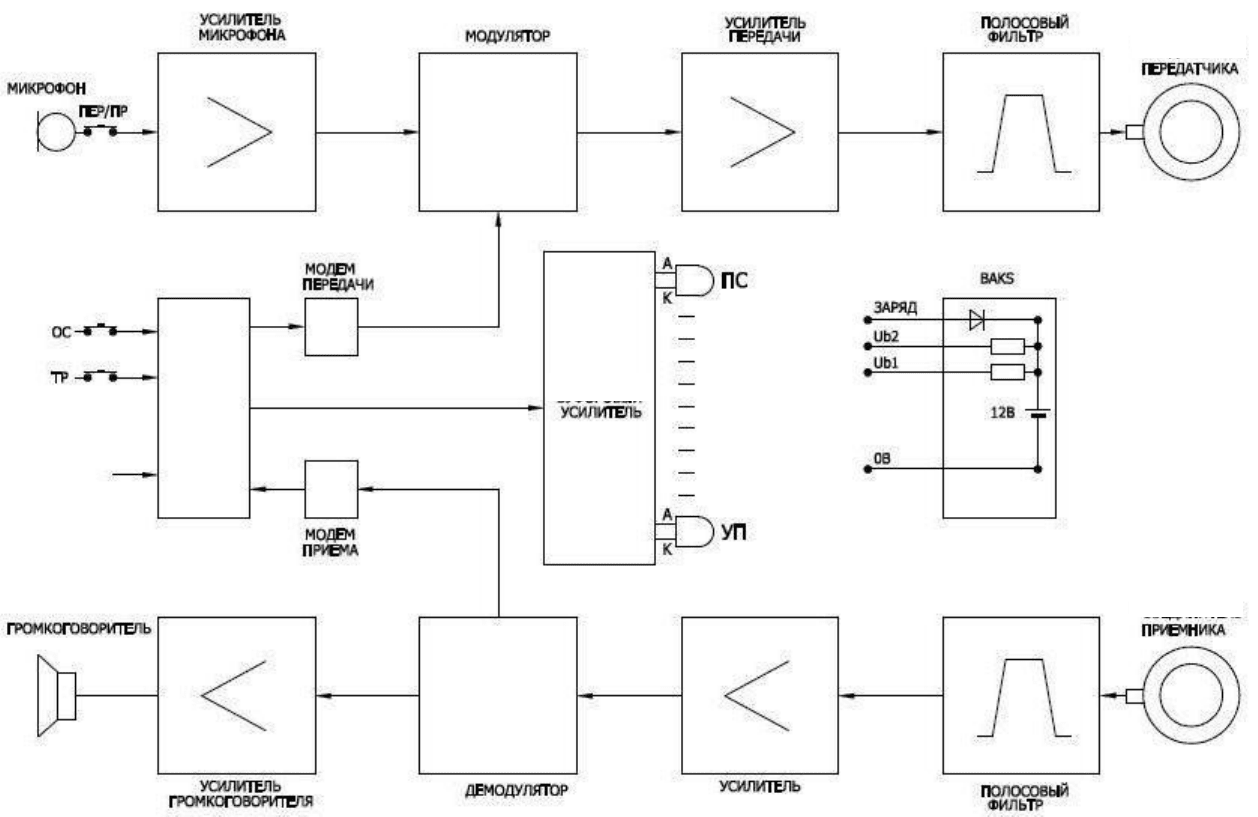

Схема структурная мобильного устройства аппаратуры сигнализации, связи и приема сигналов датчиков из клети ECHO/AК-P

АНТЕННА

БУФЕРНЫЙ

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

106

ПРИЛОЖЕНИЕ 20

Назначение светодиодных индикаторов расположенных на передней панели мобиль-

ного устройства аппаратуры сигнализации, связи и приема сигналов датчиков из кле-

ти ECHO/AК-P

Горение сигнального светодиода:

ПИТАНИЕ означает, что напряжение батареи нормальное. Мигание светодиода оз-

начает разряд батареи;

ТРЕВОГА означает, что нажата кнопка включения тревоги;

ОДНОКРАТНАЯ СИГНАЛИЗАЦИЯ – происходит при передаче одноударных сиг-

налов;

ПЕР/ ПР означает, что нажата кнопка передачи/ приема звука;

СПЕ происходит при отказе подземного антенного устройства передатчика;

СПР происходит при отказе подземного антенного устройства приемника;

НПЕ происходит, когда отсутствует несущая волна передатчика;

НПР происходит, когда отсутствует несущая волна приемника;

ПС свидетельствует о переходе в подрежим «РЕВИЗИЯ. Сигнализация из клети»;

ЛЕ свидетельствует о переходе в подрежим «ЛЮДИ. Сигнализация из клети»;

ГОТ свидетельствует об исправности мобильного устройства.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

107

ПРИЛОЖЕНИЕ 21

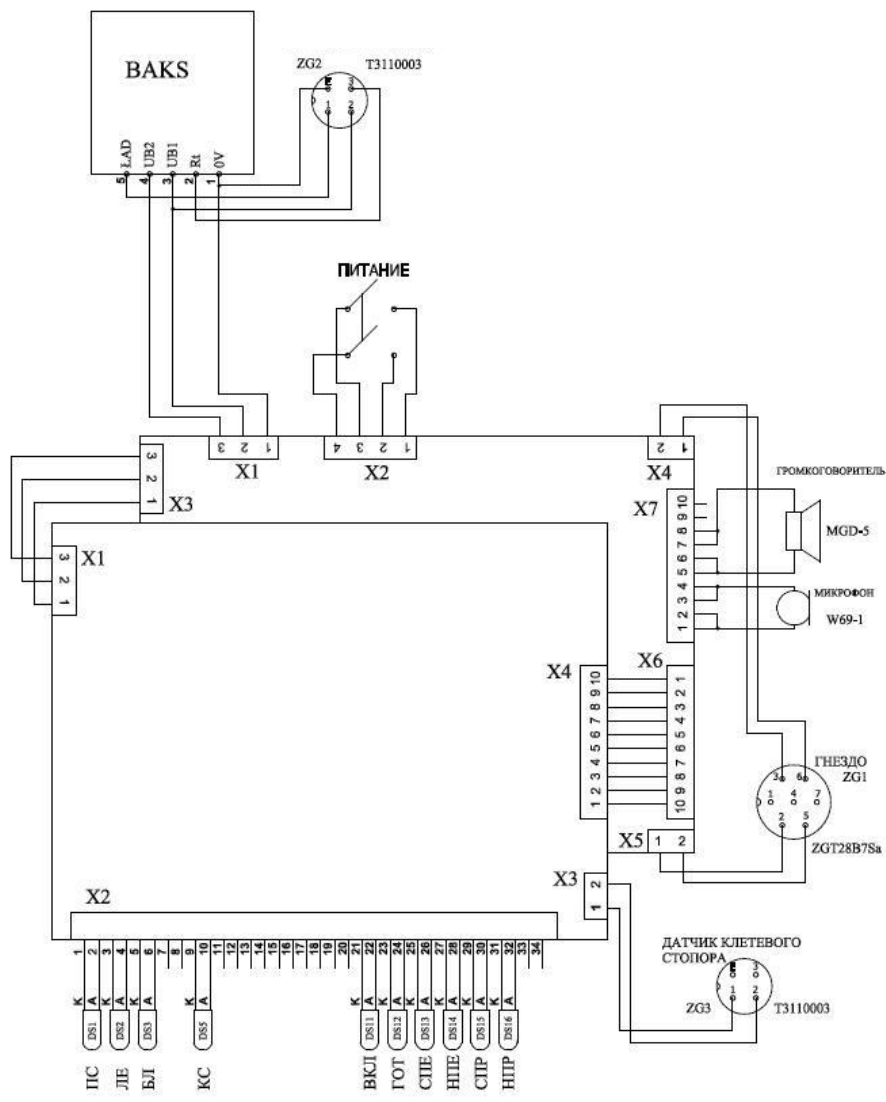

Схемы соединений мобильного устройства аппаратуры сигнализации, связи и приема

сигналов датчиков из клети ECHO/AК-P

ЗАРЯДКА БАТАРЕИ

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

108

ПРИЛОЖЕНИЕ 22

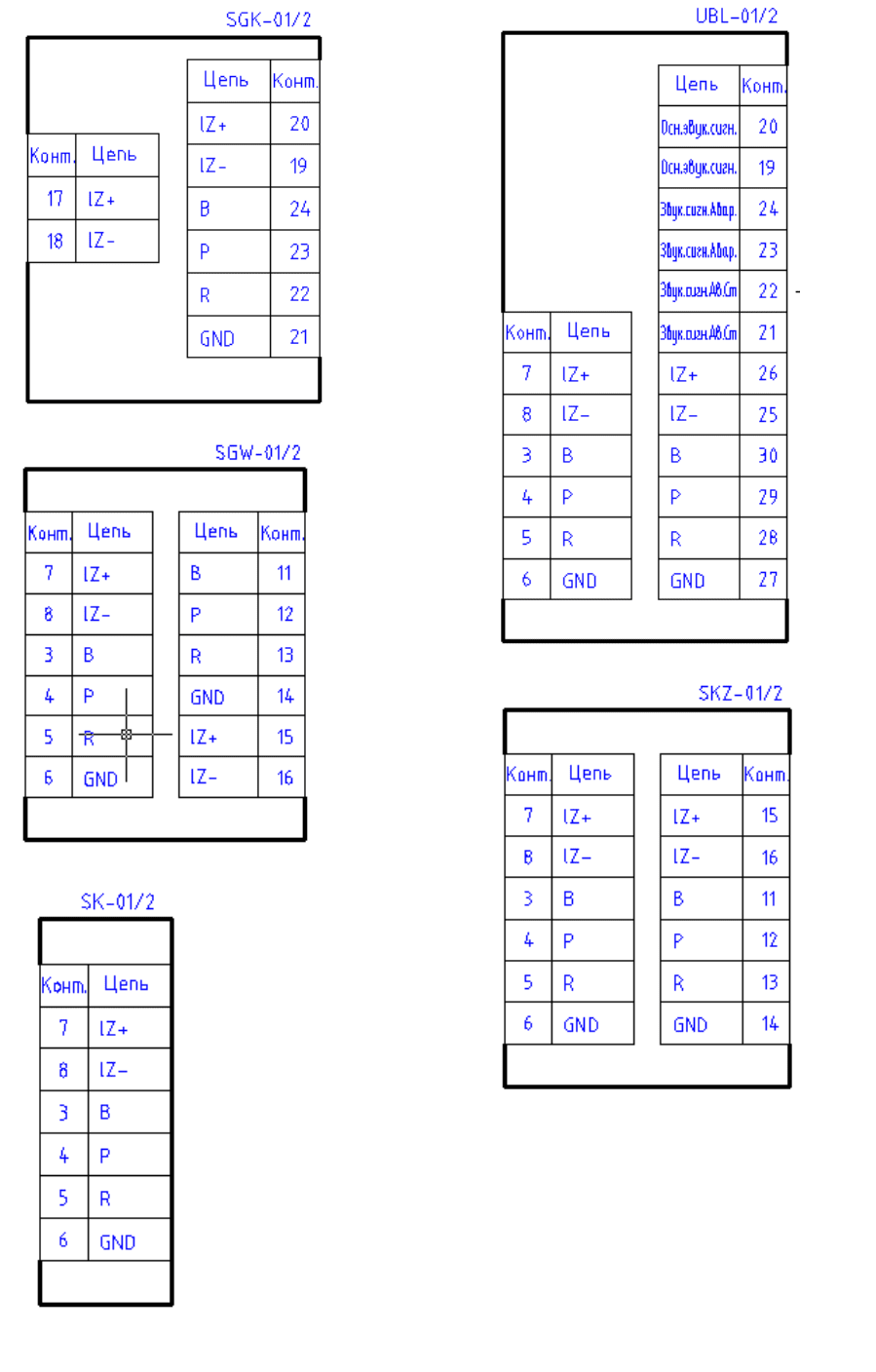

Схемы соединений аппаратуры громкоговорящей связи

Внешние электрические соединения блоков аппаратуры громкоговорящей

связи:

lZ+, lZ- - плюс и минус питающего напряжения постоянного тока =15 В;

B - передача аварийного сигнала отключения и блокировки устройств, а также

сигнала идентификации;

Р - передача сигналов приоритета;

R – передача звуковых сигналов, сигналов: сообщений, предупреждения, аварии,

а также управления линией приема;

GND – общая точка всех сигналов громкоговорящей связи.

Все блоки ГГС могут соединяться последовательно в произвольном порядке.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

109

ПРИЛОЖЕНИЕ 23

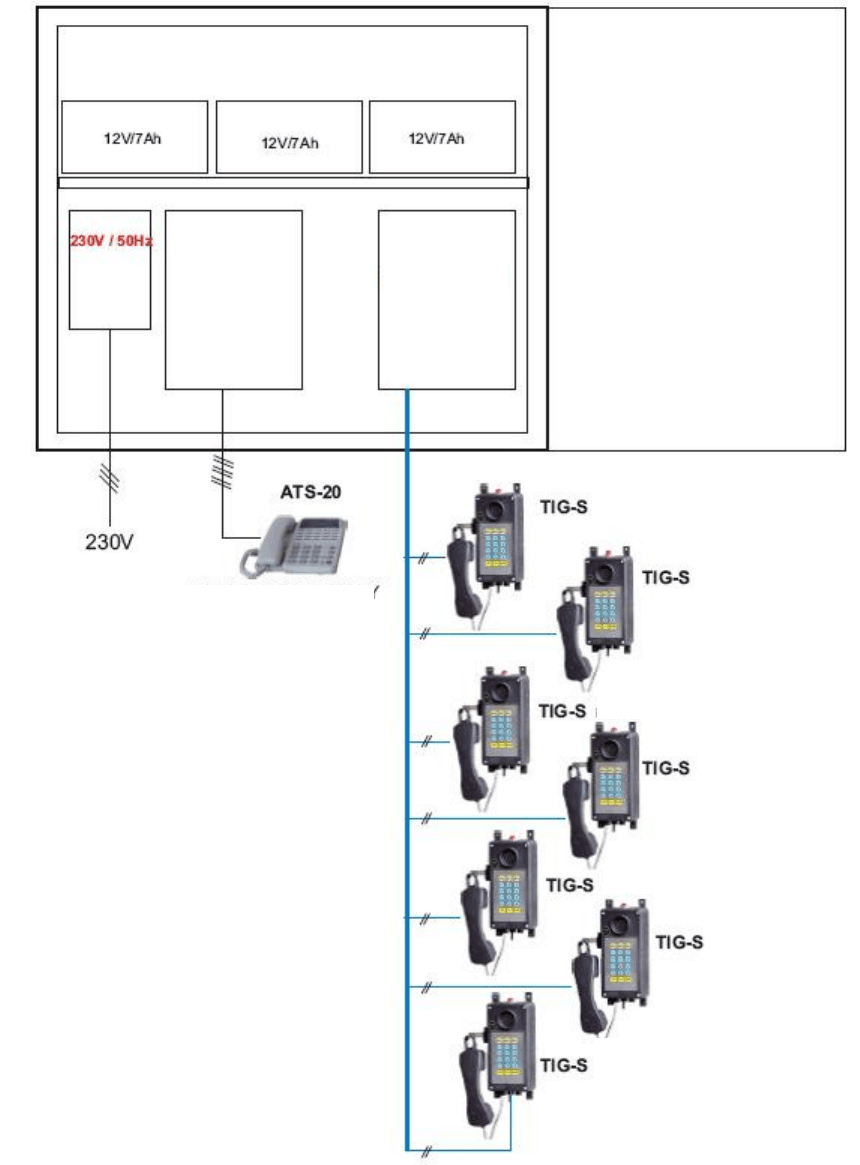

Схема структурная аппаратуры телефонной связи

Аппарат машини-

ста ПМ

Искробезопа-

сные барьеры

Неискробезо-

пасный барьер

Аккумуляторы

Искробезопасные подземные телефонные аппа-

раты

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

110

ПРИЛОЖЕНИЕ 24

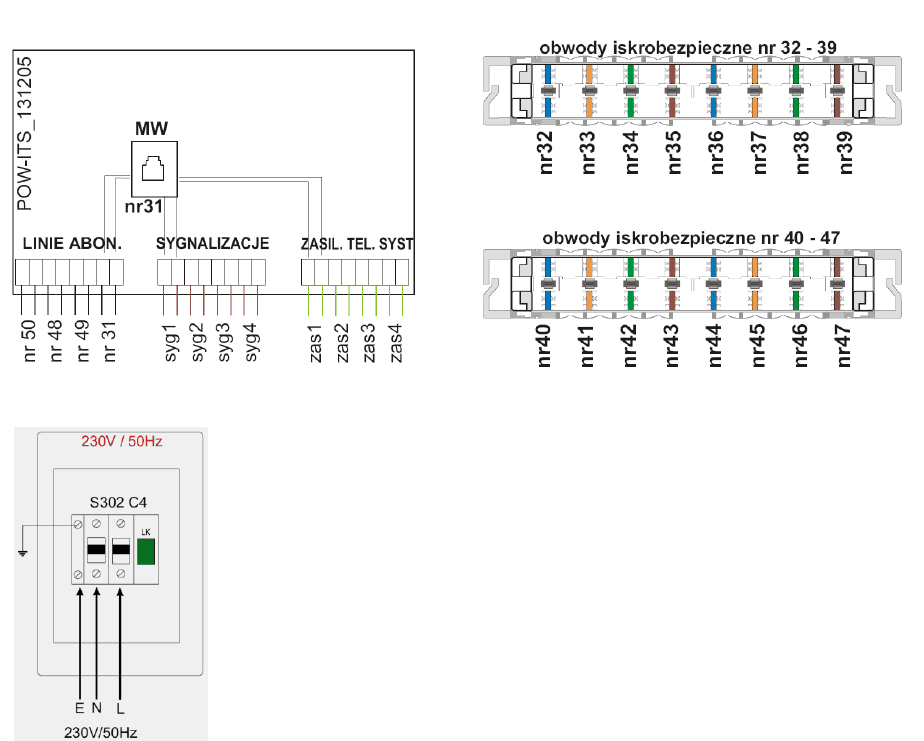

Схемы соединений мини АТС аппаратуры телефонной связи

Неискробезопасные выходные цепи мини - АТС

Искробезопасные выходные цепи мини - АТС

Цепи питания
