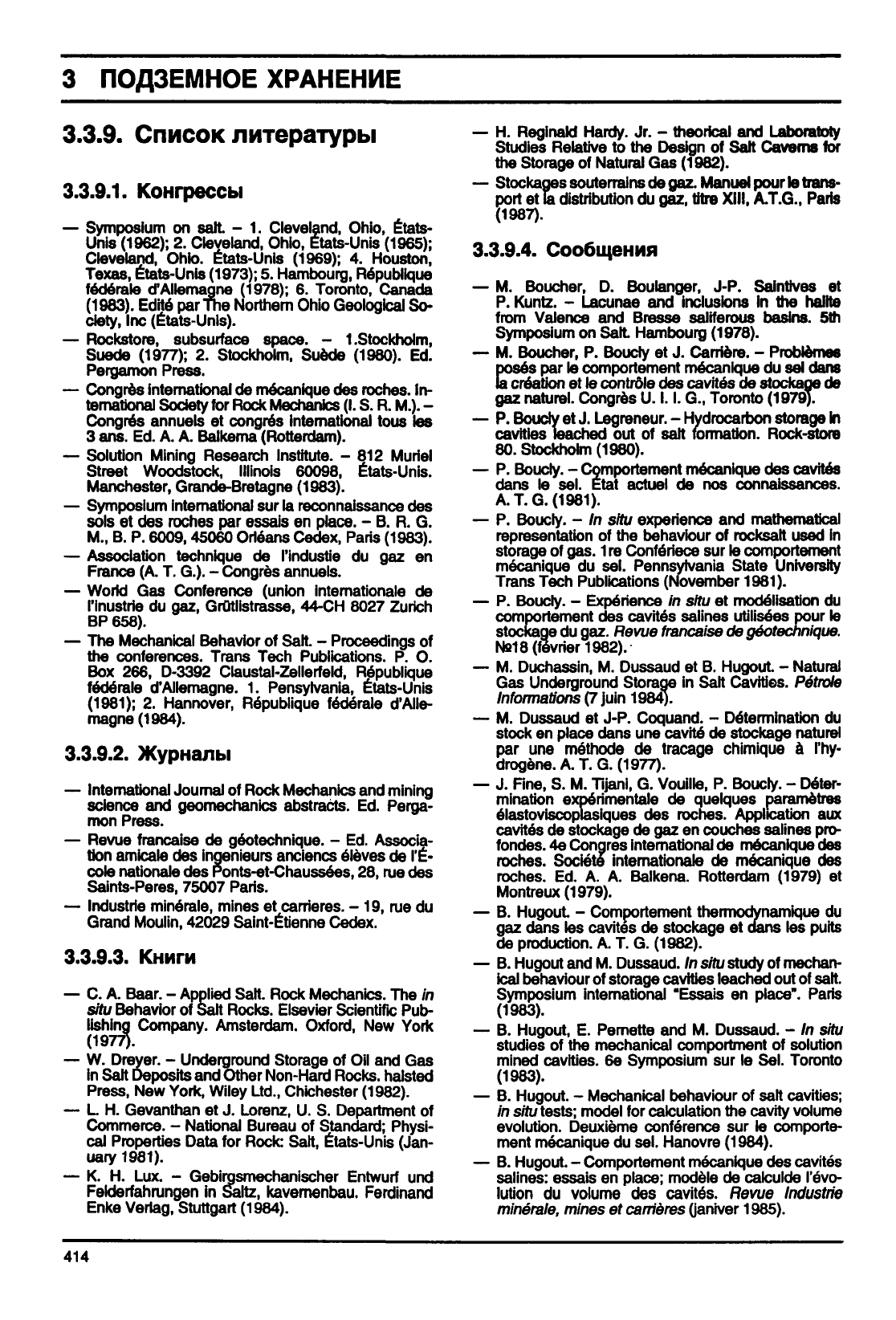

ПОДЗЕМНОЕ ХРАНЕНИЕ

3.3.9.

Список литературы

3.3.9.1.

Конгрессы

—

Symposium

on salt - 1. Cleveland, Ohio, Etats-

Unis

(1962);

2. Cleveland, Ohio, Etats-Unis

(1965);

Cleveland, Ohio. Etats-Unis

(1969);

4. Houston,

Texas, Etats-Unis

(1973);

5. Hambourg, Republique

federate

cPAIIemagne

(1978);

6. Toronto, Canada

(1983).

Edite par the Northern

Ohio

Geological So-

ciety,

Inc (Etats-Unis).

— Rockstore, subsurface space. - I.Stockholm,

Suede

(1977);

2. Stockholm, Suede

(1980).

Ed.

Pergamon Press.

— Congres international de mecanique des roches. In-

ternational Society for Rock Mechanics

(I.

S. R.

M.).

Congres annuels et congres international tous les

ans. Ed. A. A. Balkema (Rotterdam).

— Solution Mining Research Institute. - 812 Muriel

Street

Woodstock, Illinois

60098,

Etats-Unis.

Manchester,

Grande-Bretagne

(1983).

—

Symposium

international sur la reconnaissance des

sols

et des roches par essais en place. - B. R. G.

M.,

B. P.

6009,45060

Orleans Cedex, Paris

(1983).

— Association technique de I'industie du gaz en

France (A. T. G.). - Congres annuels.

— World Gas Conference (union Internationale de

I'inustrie du gaz, GrOtlistrasse, 44-CH

8027

Zurich

BP658).

— The Mechanical Behavior of Salt. - Proceedings of

the

conferences. Trans Tech Publications. P. O.

Box 266,

D-3392

Claustal-Zellerfeld, Republique

federals

d'Allemagne. 1. Pensylvania, Etats-Unis

(1981);

2. Hannover, Republique

federate

d'Alle-

magne

(1984).

3.3.9.2.

Журналы

— International Journal of Rock Mechanics and

mining

science and geomechanics abstracts. Ed. Perga-

mon Press.

— Revue francaise de geotechnique. - Ed. Associa-

tion amicale des ingenieurs anciencs eleves de ГЁ-

cole nationale des Ponts-et-Chaussees,

28,

rue des

Saints-Peres,

75007

Paris.

— Industrie minerale, mines et carrieres. -19, rue du

Grand Moulin,

42029

Saint-Etienne Cedex.

3.3.9.3.

Книги

— С. A. Baar. - Applied Salt. Rock Mechanics. The in

situ

Behavior of Salt Rocks. Elsevier Scientific Pub-

lishing

Company. Amsterdam. Oxford, New York

(1977).

— W. Dreyer. - Underground Storage of Oil and Gas

in Salt Deposits and Other Non-Hard Rocks, halsted

Press, New York, Wiley Ltd., Chichester

(1982).

— L H. Gevanthan et J. Lorenz, U. S. Department of

Commerce. - National Bureau of Standard; Physi-

cal

Properties Data for Rock: Salt, Etats-Unis (Jan-

uary

1981).

— K. H. Lux. - Gebirgsrnechanischer Entwurf und

Fekterfahrungen in Saltz, kavernenbau. Ferdinand

Enke Verlag, Stuttgart

(1984).

— H. Reginald Hardy. Jr. - theoricaJ and Laboratoty

Studies Relative to the Design of Salt Caverns for

the

Storage of Natural Gas

(1982).

— Stockages souterrains de gaz. Manuel pour le trans-

port et la distribution du gaz,

tJtre

XIII,

A.T.G.,

Paris

(1987).

3.3.9.4.

Сообщения

— M. Boucher, D. Boulanger, J-P. Saintives et

P. Kuntz. - Lacunae and

inclusions

in the halite

from Valence and Bresse saliferous basins. 5th

Symposium

on Salt Hambourg

(1978).

— M. Boucher, P.

Boudy

et J. Carriers. - Problemee

poses par le comportement mecanique du sel dans

la creation et le controls des cavites de stockage de

gaz natural. Congres U.

1.1.

G., Toronto

(1979).

— P.

Boudy

et J. Legreneur. - Hydrocarbon storage in

cavities leached out of salt formation. Rock-store

80.

Stockholm

(1980).

— P. Boucly. - Comportement mecanique des cavites

dans le sel. Etat actuel de nos connaissances.

A. T. G.

(1981).

— P. Boucly. - In

situ

experience and mathematical

representation

of the behaviour of rocksalt used in

storage

of gas. 1 re Conferiece sur le comportement

mecanique du sel. Pennsylvania State University

Trans Tech Publications (November

1981).

— P. Boucly. - Experience in

situ

et modelisation du

comportement des cavites salines utilisees pour le

stockage du gaz. Revue francaise de

geotechnique.

№18

(fevrier

1982).

— M. Duchassin, M. Dussaud et B. Hugout - Natural

Gas Underground Storage in Salt Cavities. Petiole

Informations (7

juin

1984).

— M. Dussaud et J-P. Coquand. - Determination du

stock en place dans une cavite de stockage nature!

par une methode de tracage chimique a rhy-

drogene.A.T. G.

(1977).

— J. Fine, S. M. Tijani, G. Vouille, P. Boucly. - Deter-

mination experimentale de quelques parametres

elastoviscoplasiques des roches. Application aux

cavites de stockage de gaz en couches salines pro-

fondes.

4e Congres international de mecanique des

roches. Societe intemationale de mecanique des

roches. Ed. A. A. Balkena. Rotterdam

(1979)

Montreux(1979).

— B. Hugout - Comportement thermodynamique du

gaz dans les cavites de stockage et dans les puits

production. A. T. G.

(1982).

— B. Hugout and M. Dussaud. In

situ

study of mechan-

ical behaviour of storage cavities leached out of salt.

Symposium

international

'Essais

en place". Paris

(1983).

— B. Hugout, E. Pemette and M. Dussaud. - In

situ

studies of the mechanical comportment of solution

mined cavities. 6e

Symposium

sur le Sel. Toronto

(1983).

— B. Hugout. - Mechanical behaviour of salt cavities;

situ

tests;

model for calculation the cavity

volume

evolution. Deuxieme conference sur ie comporte-

ment mecanique du sel. Hanovre

(1984).

— B. Hugout. - Comportement mecanique des cavites

salines: essais en place; modele de calculde revo-

lution du

volume

des cavites.

Revue

Industrie

minerale, mines et carrieres (janiver

1985).

414

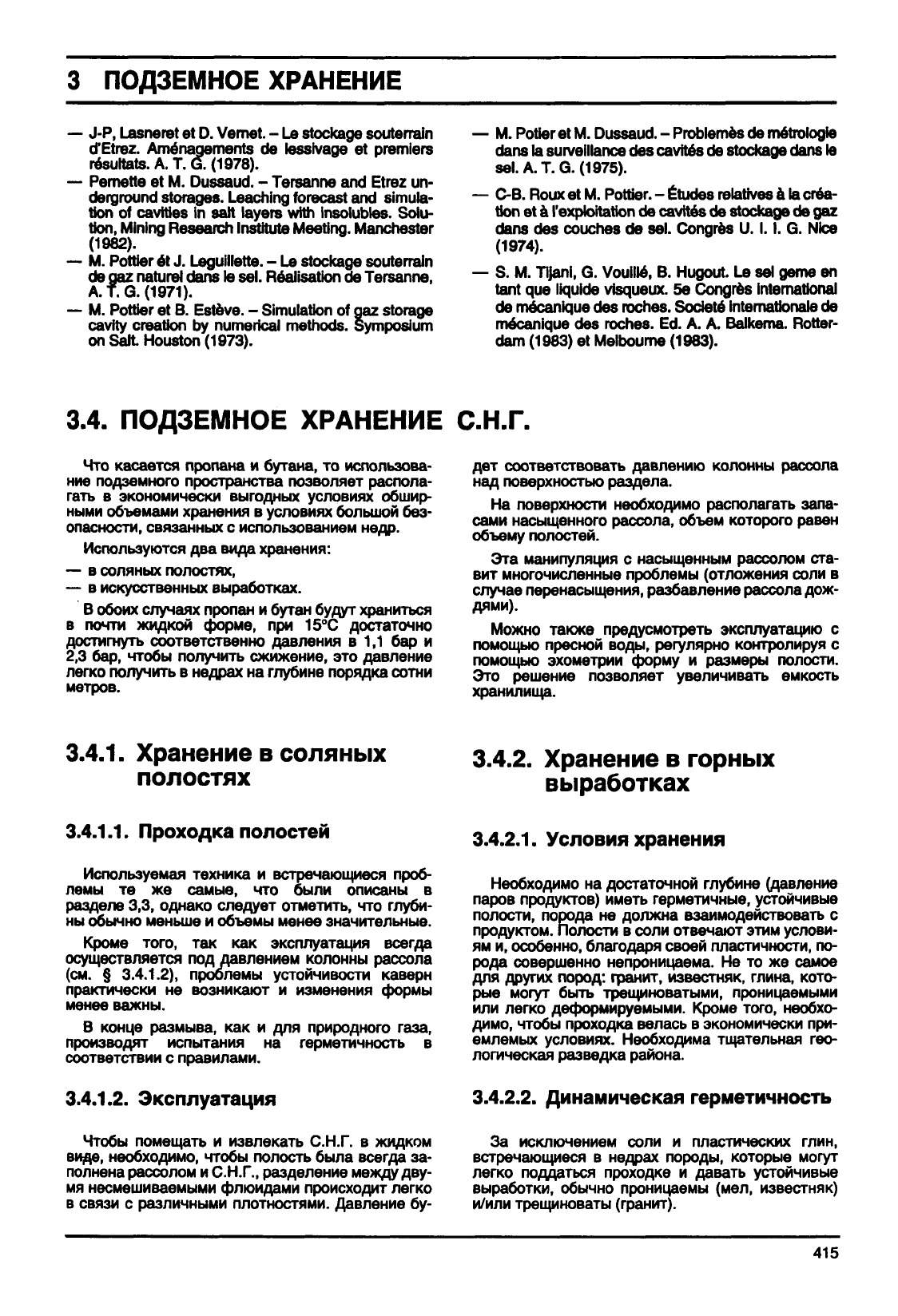

ПОДЗЕМНОЕ

ХРАНЕНИЕ

— J-P, Lasneret et О. Vemet. - Le stockage souterrain

d'Etrez. Amenagements de lessivage et premiers

resultats.

A. T. G.

(1978).

— Pernette et M. Dussaud. - Tersanne and Etrez un-

derground storages. Leaching forecast and simula-

tion of cavities in salt layers with insolubles. Solu-

tion,

Mining Research Institute

Meeting.

Manchester

(1982).

— M. Pottier 6t J. Leguillette. - Le stockage souterrain

gaz nature! dans le sel. Realisation de Tersanne,

A.f.G.(1971).

— M. Pottier et B. Esteve. - Simulation of gaz storage

cavity creation by numerical methods. Symposium

on Salt Houston

(1973).

Potter et M. Dussaud. - Problemes de metrologie

dans la surveillance des cavites de stockage dans le

sel.

A.T. G.

(1975).

C-B.

Roux

et M. Pottier. - Etudes relatives a la

crea-

tion et a I'exptoitation de cavites de stockage de gaz

dans des couches de sel. Congres U.

1.1.

G. Nice

(1974).

S. M. Tijani, G. Vouille, B. Hugout. Le sel geme en

tant

que liquide visqueux. 5e Congres international

rnecanique des roches. Soctete Internationale de

mecanique des roches. Ed. A. A. Balkema. Rotter-

dam

(1983)

et Melbourne

(1983).

3.4.

ПОДЗЕМНОЕ

ХРАНЕНИЕ

С.Н.Г.

Что касается пропана и бутана, то использова-

ние подземного пространства позволяет распола-

гать в экономически

выгодных

условиях обшир-

ными объемами хранения в условиях большой без-

опасности,

связанных с использованием недр.

Используются два вида хранения:

— в

соляных

полостях,

— в искусственных выработках.

В обоих случаях пропан и бутан будут храниться

в почти жидкой форме, при 15°С достаточно

достигнуть соответственно давления в 1,1 бар и

2,3

бар,

чтобы

получить

сжижение, это давление

легко

получить

в недрах на глубине порядка сотни

метров.

дет

соответствовать давлению

колонны

рассола

над

поверхностью раздела.

На поверхности необходимо располагать

запа-

сами

насыщенного рассола, объем которого равен

объему полостей.

Эта

манипуляция с насыщенным рассолом ста-

вит многочисленные проблемы (отложения соли в

случае перенасыщения, разбавление рассола дож-

дями).

Можно

также предусмотреть эксплуатацию с

помощью пресной воды, регулярно контролируя с

помощью эхометрии форму и размеры полости.

Это решение позволяет

увеличивать

емкость

хранилища.

3.4.1.

Хранение

соляных

полостях

3.4.2.

Хранение

горных

выработках

3.4.1.1.

Проходка

полостей

Используемая техника и встречающиеся проб-

лемы те же самые, что

были

описаны в

разделе

3,3, однако следует отметить, что глуби-

ны

обычно

меньше и

объемы

менее значительные.

Кроме

того, так как эксплуатация всегда

осуществляется под давлением

колонны

рассола

(см.

3.4.1.2),

проблемы устойчивости каверн

практически

не возникают и изменения

формы

менее

важны.

В конце размыва, как и для природного

газа,

производят испытания на герметичность в

соответствии с правилами.

3.4.2.1.

Условия

хранения

Необходимо на достаточной глубине (давление

паров продуктов) иметь герметичные, устойчивые

полости, порода не должна взаимодействовать с

продуктом,

полости в соли отвечают этим услови-

ям и, особенно, благодаря своей пластичности, по-

рода совершенно непроницаема. Не то же самое

для других пород: гранит, известняк, глина, кото-

рые могут

быть

трещиноватыми, проницаемыми

или легко деформируемыми. Кроме того, необхо-

димо,

чтобы

проходка велась в экономически при-

емлемых условиях. Необходима тщательная гео-

логическая разведка района.

3.4.1.2.

Эксплуатация

3.4.2.2.

Динамическая

герметичность

Чтобы

помещать и извлекать

С.Н.Г.

в жидком

виде, необходимо,

чтобы

полость

была

всегда за-

полнена рассолом и

С.Н.Г,

разделение между дву-

мя несмешиваемыми флюидами происходит легко

в связи с различными плотностями. Давление бу-

За

исключением соли и пластических глин,

встречающиеся в недрах породы, которые могут

легко

поддаться проходке и давать устойчивые

выработки,

обычно

проницаемы (мел, известняк)

и/или трещиноваты (гранит).

415

ПОДЗЕМНОЕ ХРАНЕНИЕ

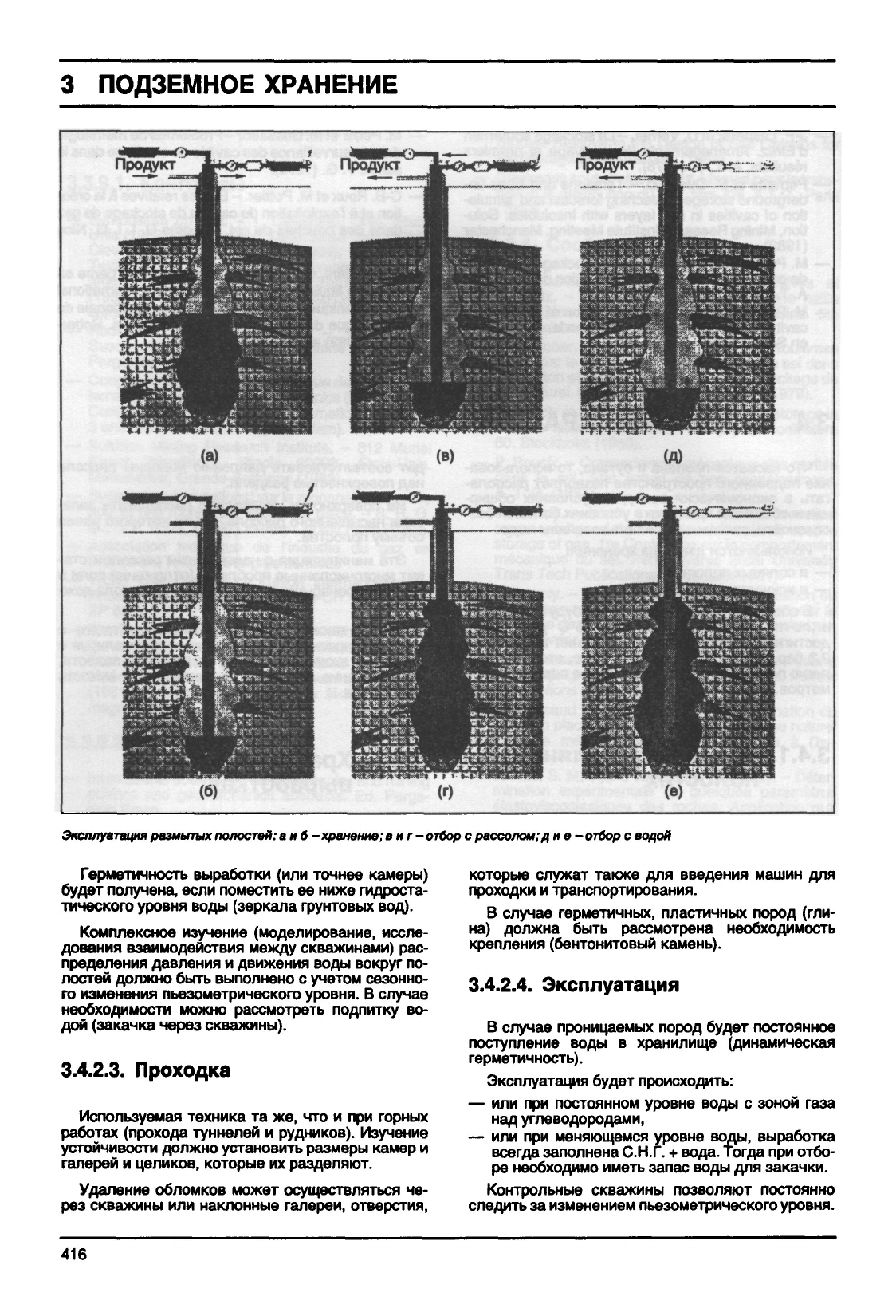

Продукт

(a) (в)

(A)

(r)

Эксплуатация

размытых

полостей:

а и б-

хранение;

виг-

отбор

рассолом;

д и е-

отбор

с водой

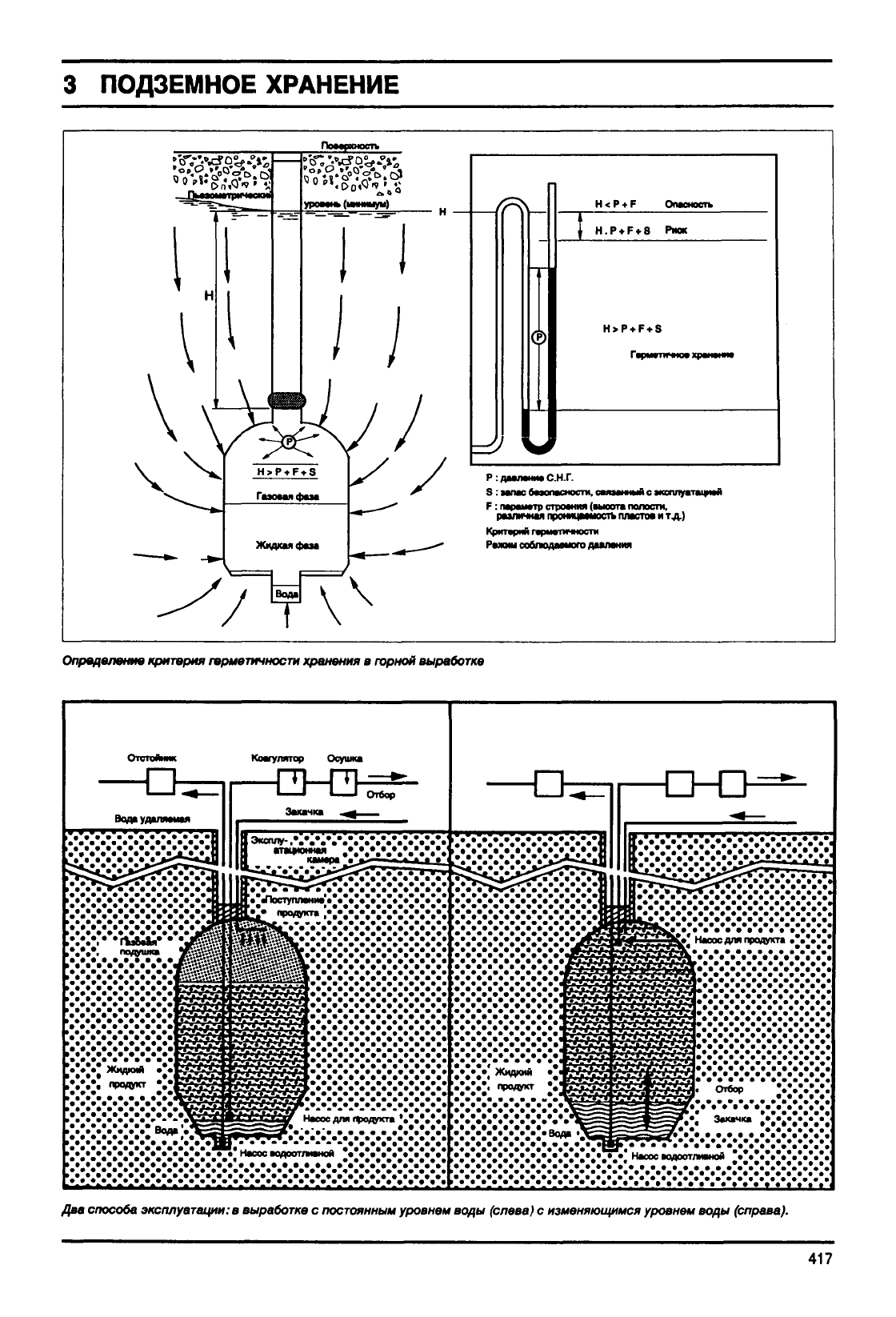

Герметичность

выработки

(или точнее камеры)

будет получена, если поместить ее ниже гидроста-

тического

уровня

воды

(зеркала

фунтовых

вод).

Комплексное изучение (моделирование, иссле-

дования взаимодействия между скважинами) рас-

пределения давления и движения

воды

вокруг по-

лостей должно

быть

выполнено

с учетом сезонно-

го изменения пьезометрического уровня. В случае

необходимости можно рассмотреть подпитку во-

дой (закачка через скважины).

3.4.2.3.

Проходка

Используемая техника та же, что и при

горных

работах (прохода туннелей и рудников). Изучение

устойчивости должно

установить

размеры камер и

галерей

и целиков, которые их разделяют.

Удаление обломков может осуществляться че-

рез

скважины или наклонные галереи, отверстия,

которые служат также для введения машин для

проходки и транспортирования.

В случае герметичных,

пластичных

пород (гли-

на) должна

быть

рассмотрена необходимость

крепления (бентонитовый камень).

3.4.2.4.

Эксплуатация

В случае проницаемых пород будет постоянное

поступление

воды

в хранилище (динамическая

герметичность).

Эксплуатация будет происходить:

— или при постоянном уровне

воды

с зоной

газа

над углеводородами,

— или при меняющемся уровне

воды,

выработка

всегда заполнена

С.Н.Г.

+ вода. Тогда при отбо-

ре

необходимо иметь запас

воды

для закачки.

Контрольные

скважины позволяют постоянно

следить за изменением пьезометрического уровня.

416

ПОДЗЕМНОЕ ХРАНЕНИЕ

Поверхность

H<P

+ F

Опасность

H.P

+ F + 8

Риск

H>P+F+S

Герме™

P: давление

С.Н.Г.

S: эалас беэоласности. сеявший

аксплуатациай

параметр строения (высота полости,

различная проницаемость пластов

ТА)

Критерий герметичности

Ражим

соблюдаемого давления

Определение

критерия

герметичности

хранения

горной

выработке

Отстойник

Коагулятор Осушка

—Q

Эксплу-

.•.•.•.•.•.*.•.•.•.•.•.

атачнонная

••••••

VeVaVaVe'.VeVa

eV.VeV.VeVeV.

g'Г?

Г." Г*) •••••••••••«•

.... Вода

....

...

а ....

«ВоДВ

«^

Два способа

эксплуатации:

выработке

постоянным

уровнем воды (слева)

изменяющимся уровнем воды (справа).

417

ПОДЗЕМНОЕ ХРАНЕНИЕ

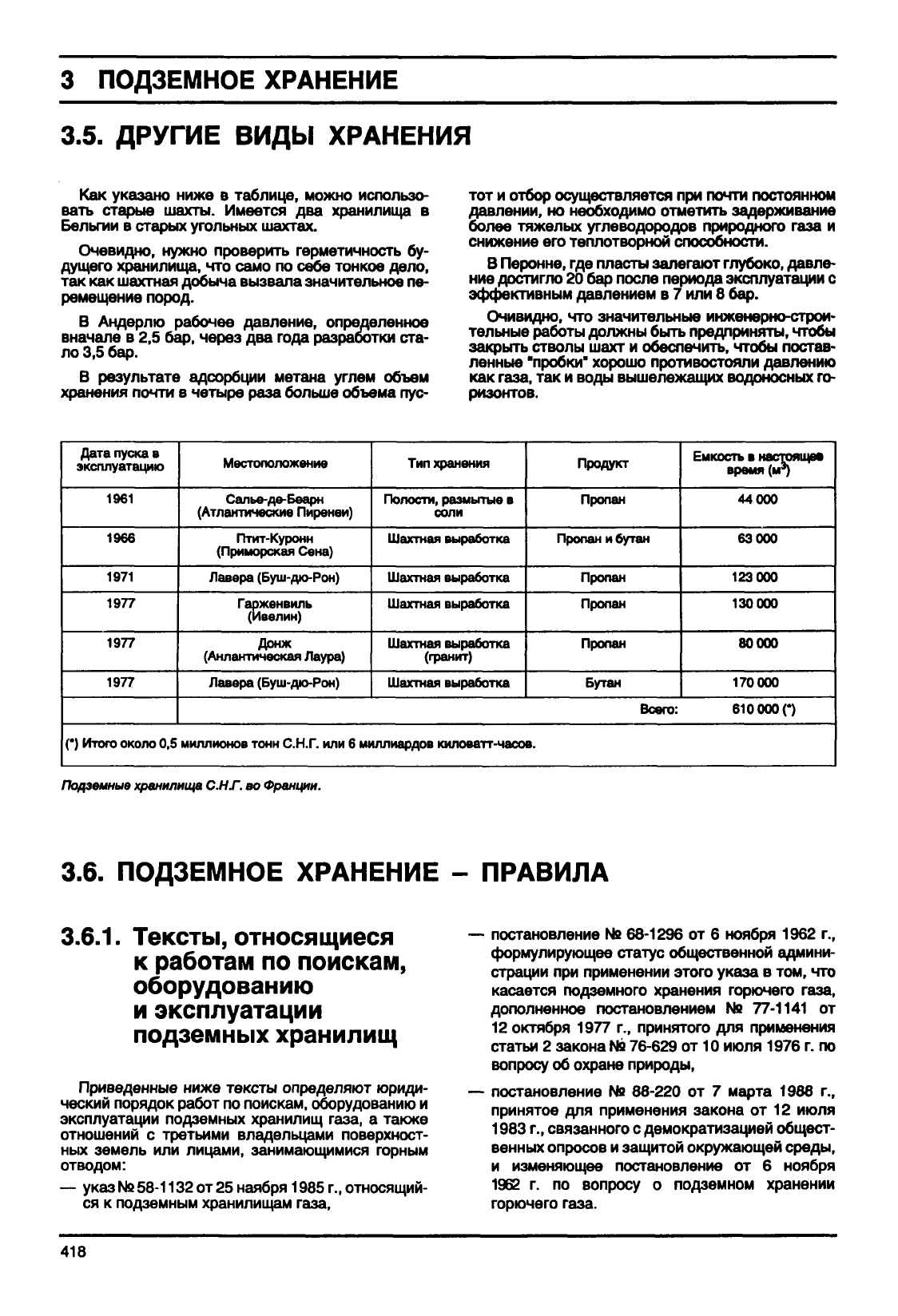

3.5.

ДРУГИЕ ВИДЫ ХРАНЕНИЯ

Как

указано ниже в таблице, можно использо-

вать

старые шахты. Имеется два хранилища в

Бельгии в старых

угольных

шахтах.

Очевидно, нужно проверить герметичность бу-

дущего

хранилища, что само по себе тонкое дело,

так

как шахтная

добыча

вызвала

значительное пе-

ремещение

пород.

В Андерлю рабочее давление, определенное

вначале в 2,5 бар, через два года разработки ста-

ло 3,5 бар.

В результате адсорбции метана углем объем

хранения почти в четыре раза больше объема пус-

тот и отбор осуществляется при почти постоянном

давлении, но необходимо отметить задерживание

более тяжелых углеводородов природного

газа

снижение его теплотворной способности.

В Перонне, где пласты залегают глубоко, давле-

ние достигло 20 бар после периода эксплуатации с

эффективным давлением в 7 или 8 бар.

Очивидно, что значительные инженерно-строи-

тельные

работы должны

быть

предприняты,

чтобы

закрыть

стволы

шахт и обеспечить,

чтобы

постав-

ленные "пробки" хорошо противостояли давлению

как

газа,

так и

воды

вышележащих

водоносных

го-

ризонтов.

Дата

пуска в

эксплуатацию

1961

1966

1971

1977

Местоположение

Салье-де-Беарн

(Атлантические Пиренеи)

Птит-Куронн

(Приморская Сена)

Лавера (Буш-дю-Рон)

Гарженвиль

(Ивелин)

Донж

(Анлантическая Лаура)

Лавера (Буш-дю-Рон)

Тип хранения

Полости, размытые в

соли

Шахтная выработка

(гранит)

Шахтная выработка

Продукт

Пропан

Пропан и бутан

Пропан

Бутан

Емкость в настоящее

время (м

)

000

123000

130

000

80000

170000

Всего:

610 000 (*)

(*) Итого около 0,5 миллионов тонн

С.Н.Г.

или 6 миллиардов киловатт-часов.

Подземные

хранилища СНГ. во Франции.

3.6.

ПОДЗЕМНОЕ ХРАНЕНИЕ - ПРАВИЛА

3.6.1.

Тексты, относящиеся

работам по поискам,

оборудованию

эксплуатации

подземных хранилищ

Приведенные ниже тексты определяют юриди-

ческий порядок работ по поискам, оборудованию и

эксплуатации подземных хранилищ

газа,

а также

отношений с третьими владельцами поверхност-

ных земель или лицами, занимающимися горным

отводом:

— указ №

58-1132

от 25 наября 1985 г., относящий-

ся к подземным хранилищам

газа,

постановление №

68-1296

от 6 ноября 1962 г.,

формулирующее статус общественной админи-

страции при применении этого указа в том, что

касается

подземного хранения горючего

газа,

дополненное постановлением №

77-1141

от

октября 1977 г., принятого для применения

статьи 2 закона №

76-629

от 10 июля 1976 г. по

вопросу об охране природы,

постановление №

88-220

от 7 марта 1988 г.,

принятое для применения закона от 12 июля

1983

г., связанного с демократизацией общест-

венных

опросов и защитой окружающей среды,

изменяющее постановление от 6 ноября

1962

г. по вопросу о подземном хранении

горючего

газа.

418

ПОДЗЕМНОЕ ХРАНЕНИЕ

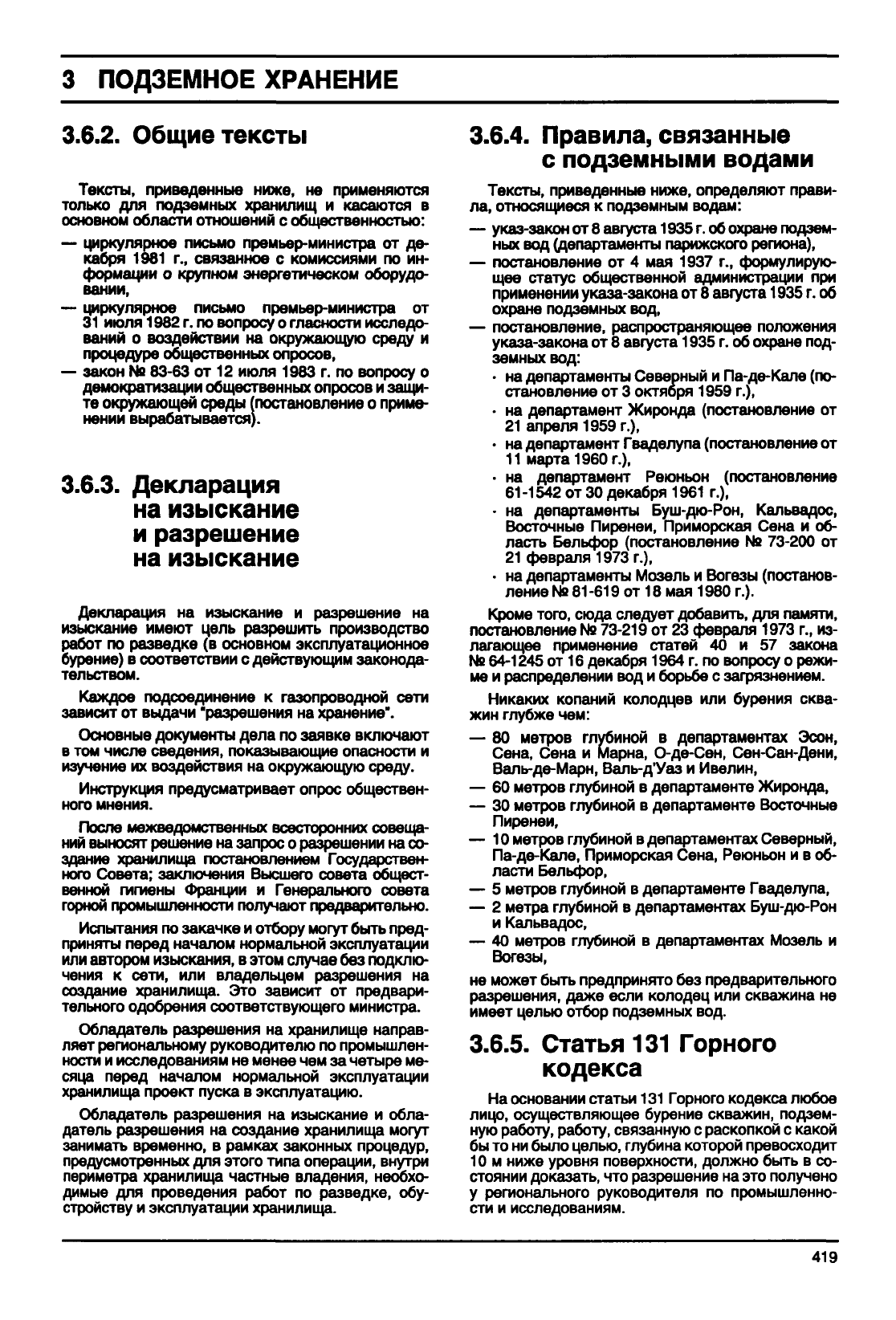

3.6.2.

Общие тексты

Тексты, приведенные ниже, не применяются

только

для подземных хранилищ и касаются в

основном области отношений с общественностью:

— циркулярное письмо премьер-министра от де-

кабря 1981 г., связанное с комиссиями по ин-

формации о крупном энергетическом оборудо-

вании,

— циркулярное письмо премьер-министра от

июля

1982

г. по вопросу о гласности исследо-

ваний о воздействии на окружающую среду и

процедуре общественных опросов,

— закон №

83-63

от 12

июля

1983 г. по вопросу о

демократизации

общественных опросов и

защи-

те

окружающей среды (постановление о приме-

нении вырабатывается).

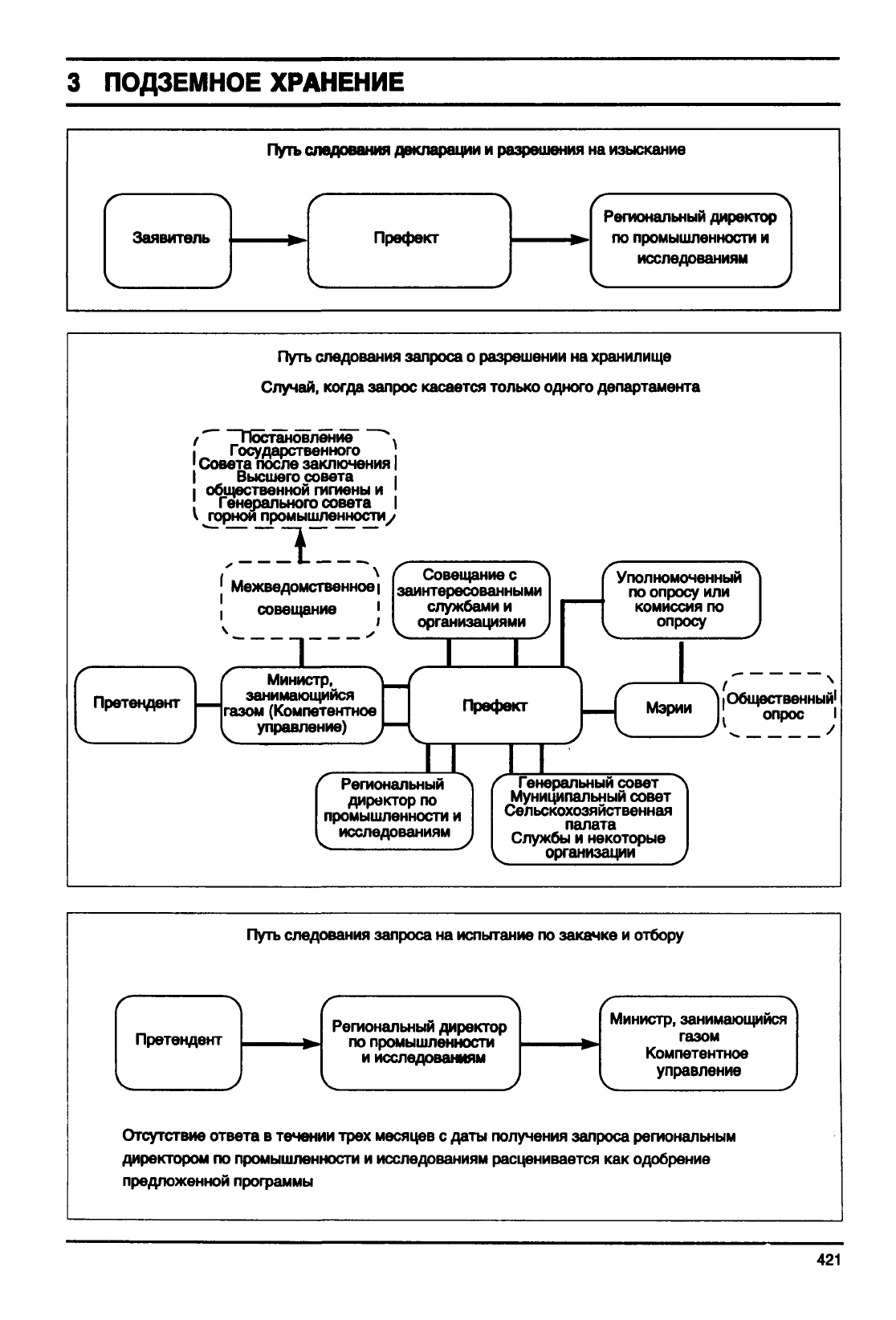

3.6.3. Декларация

на изыскание

и разрешение

на изыскание

Декларация

на изыскание и разрешение на

изыскание имеют

цель

разрешить производство

работ по разведке (в основном эксплуатационное

бурение) в соответствии с действующим законода-

тельством.

Каждое

подсоединение к газопроводной сети

зависит от

выдачи

"разрешения на хранение".

Основные

документы дела по заявке

включают

в том числе сведения, показывающие опасности и

изучение

их воздействия на окружающую среду.

Инструкция предусматривает опрос обществен-

ного мнения.

После межведомственных всесторонних совеща-

ний

выносят

решение на запрос о разрешении на со-

здание

хранилища постановлением Государствен-

ного Совета; заключения Высшего совета общест-

венной гигиены Франции и Генерального совета

горной промышленности

получают

предварительно.

Испытания по закачке и отбору могут

быть

пред-

приняты

перед началом нормальной эксплуатации

или автором изыскания, в этом случае без подклю-

чения к

сети,

или владельцем разрешения на

создание

хранилища. Это зависит от предвари-

тельного одобрения соответствующего министра.

Обладатель разрешения на хранилище направ-

ляет региональному руководителю по промышлен-

ности и исследованиям не менее чем за четыре ме-

сяца перед началом нормальной эксплуатации

хранилища проект пуска в эксплуатацию.

Обладатель разрешения на изыскание и обла-

датель разрешения на создание хранилища могут

занимать временно, в рамках законных процедур,

предусмотренных для этого типа операции,

внутри

периметра

хранилища частные владения, необхо-

димые для проведения работ по разведке, обу-

стройству и эксплуатации хранилища.

3.6.4.

Правила, связанные

подземными водами

Тексты, приведенные ниже, определяют прави-

ла,

относящиеся к подземным водам:

— указ-закон от 8 августа

1935

г. об охране подзем-

ных вод (департаменты парижского региона),

— постановление от 4 мая 1937 г., формулирую-

щее

статус общественной администрации при

применении

указа-закона от 8 августа

1935

г. об

охране подземных вод,

— постановление, распространяющее положения

указа-закона

от 8 августа

1935

г. об охране под-

земных вод:

• на департаменты Северный и Па-де-Кале (по-

становление от 3 октября 1959 г.),

• на департамент Жиронда (постановление от

апреля 1959 г.),

• на департамент Гваделупа (постановление от

марта 1960 г.),

• на департамент

Реюньон

(постановление

61 -1542

от 30 декабря

1961

г.),

• на департаменты Буш-дю-Рон, Кальвадос,

Восточные

Пиренеи, Приморская Сена и об-

ласть

Бельфор

(постановление Nfi

73-200

от

февраля

1973 г.),

• на департаменты Мозель и Вогезы (постанов-

ление

№

81 -619

от 18 мая 1980 г.).

Кроме

того, сюда следует добавить, для памяти,

постановление №

73-219

от 23

февраля

1973 г., из-

лагающее

применение статей 40 и 57 закона

№

64-1245

от 16 декабря 1964 г. по вопросу о

режи-

ме

и распределении вод и

борьбе

с загрязнением.

Никаких копаний колодцев или бурения сква-

жин

глубже чем:

— 80 метров глубиной в департаментах Эсон,

Сена,

Сена и Марна, О-де-Сен, Сен-Сан-Дени,

Валь-де-Марн,

Валь-д'Уаз и Ивелин,

— 60 метров глубиной в департаменте Жиронда,

— 30 метров глубиной в департаменте

Восточные

Пиренеи,

— 10 метров глубиной в департаментах Северный,

Па-де-Кале,

Приморская Сена,

Реюньон

и в об-

ласти

Бельфор,

— 5 метров глубиной в департаменте Гваделупа,

— 2 метра глубиной в департаментах Буш-дю-Рон

Кальвадос,

— 40 метров глубиной в департаментах Мозель и

Вогезы,

не

может

быть

предпринято без предварительного

разрешения,

даже если колодец или скважина не

имеет

целью

отбор подземных вод.

3.6.5.

Статья

131

Горного

кодекса

На основании статьи

131

Горного кодекса любое

лицо, осуществляющее бурение скважин, подзем-

ную работу, работу, связанную с раскопкой с какой

бы то ни

было

целью, глубина которой превосходит

м ниже

уровня

поверхности, должно

быть

в со-

стоянии доказать, что разрешение на это получено

у регионального руководителя по промышленно-

сти

и исследованиям.

419

ПОДЗЕМНОЕ ХРАНЕНИЕ

3.6.6.

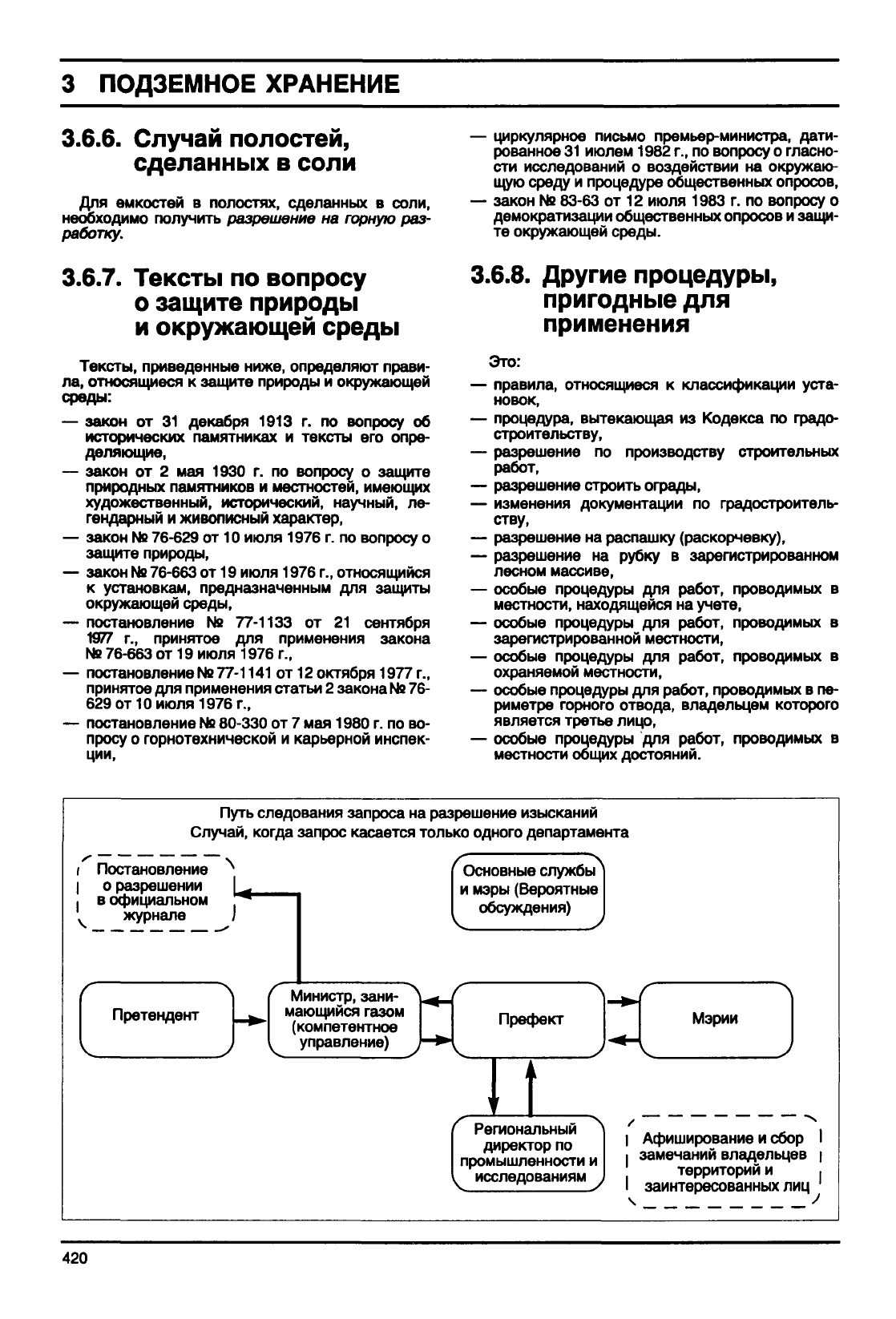

Случай полостей,

сделанных в соли

Для емкостей в полостях, сделанных в соли,

необходимо

получить

разрешение на

горную

раз-

работку.

3.6.7.

Тексты по вопросу

о защите природы

окружающей среды

Тексты, приведенные ниже, определяют прави-

ла,

относящиеся к защите природы и окружающей

среды:

— закон от 31 декабря 1913

исторических памятниках и

деляющие,

— закон от 2 мая 1930 г.

природных памятников

художественный, исторический, научный, ле-

гендарный и живописный характер,

— закон №

76-629

от 10 июля 1976 г. по вопросу о

защите

природы,

— закон №

76-663

от 19 июля

1976

г., относящийся

установкам, предназначенным для защиты

окружающей

среды,

— постановление №

77-1133

от 21 сентября

1977

г., принятое для применения закона

№

76-663

от 19 июля 1976 г.,

— постановление №

77-1141

от 12 октября

1977

г.,

принятое для применения статьи 2 закона № 76-

629

от 10 июля 1976 г.,

— постановление №

80-330

от 7 мая 1980 г. по во-

просу о горнотехнической и карьерной инспек-

ции,

г. по вопросу об

тексты его опре-

г. по вопросу о защите

и местностей, имеющих

— циркулярное письмо премьер-министра, дати-

рованное

июлем

1982

г., по вопросу о гласно-

сти

исследований о воздействии на окружаю-

щую среду и процедуре общественных опросов,

— закон №

83-63

от 12 июля 1983 г. по вопросу о

демократизации

общественных опросов и

защи-

те

окружающей среды.

3.6.8. Другие процедуры,

пригодные

для

применения

Это:

— правила, относящиеся к классификации уста-

новок,

— процедура, вытекающая из Кодекса по градо-

строительству,

— разрешение по производству строительных

работ,

— разрешение строить ограды,

— изменения документации по градостроитель-

ству,

— разрешение на распашку (раскорчевку),

— разрешение на рубку в зарегистрированном

лесном массиве,

— особые процедуры для работ, проводимых в

местности,

находящейся на учете,

— особые процедуры для работ, проводимых в

зарегистрированной местности,

— особые процедуры для работ, проводимых в

охраняемой местности,

— особые процедуры для работ, проводимых в пе-

риметре

горного отвода, владельцем которого

является третье лицо,

— особые процедуры для работ, проводимых в

местности

общих достояний.

Путь

следования запроса на разрешение изысканий

Случай, когда запрос касается

только

одного департамента

Постановление

о разрешении

• в официальном

журнале J

Претендент

Основные

службы

мэры (Вероятные

обсуждения)

Министр,

зани-

мающийся

газом

(компетентное

управление) ,

Региональный

директор

по

промышленности и

исследованиям

Афиширование и сбор I

• замечаний владельцев |

территорий и .

заинтересованных лиц

420

ПОДЗЕМНОЕ ХРАНЕНИЕ

Заявитель

^ )

Путь

следования декларации и разрешения на изыскание

Префект

^ )

Региональный директор

по промышленности и

исследованиям

)

Путь

следования запроса о разрешении на хранилище

Случай,

когда запрос касается только одного департамента

/ Постановление .

• Государственного ;

Совета после заключения I

I Высшего совета i

I общественной гигиены и '

Генерального совета I

V горной промышленности/

ТГТ"

Межведомственное |

совещание '

Совещание с

заинтересованными

службами и

организациями

Претендент

1 I

Уполномоченный

по опросу или

комиссия

по

опросу

Министр,

занимающийся

газом

(Компетентное

управление)

Префект

•Общественный'

. опрос I

Региональный

директор по

промышленности и

исследованиям

Генеральный совет

Муниципальный совет

Сельскохозяйственная

палата

Службы

и некоторые

организации

Претендент

V )

Путь

следования запроса на испытание по закачке и отбору

Региональный директор

по промышленности

и исследованиям

^ )

Министр,

занимающийся

газом

Компетентное

управление

v J

Отсутствие ответа в течении трех месяцев с

даты

получения запроса региональным

директором по промышленности и исследованиям расценивается как одобрение

предложенной программы

421

ПОДЗЕМНОЕ

ХРАНЕНИЕ

Претендент

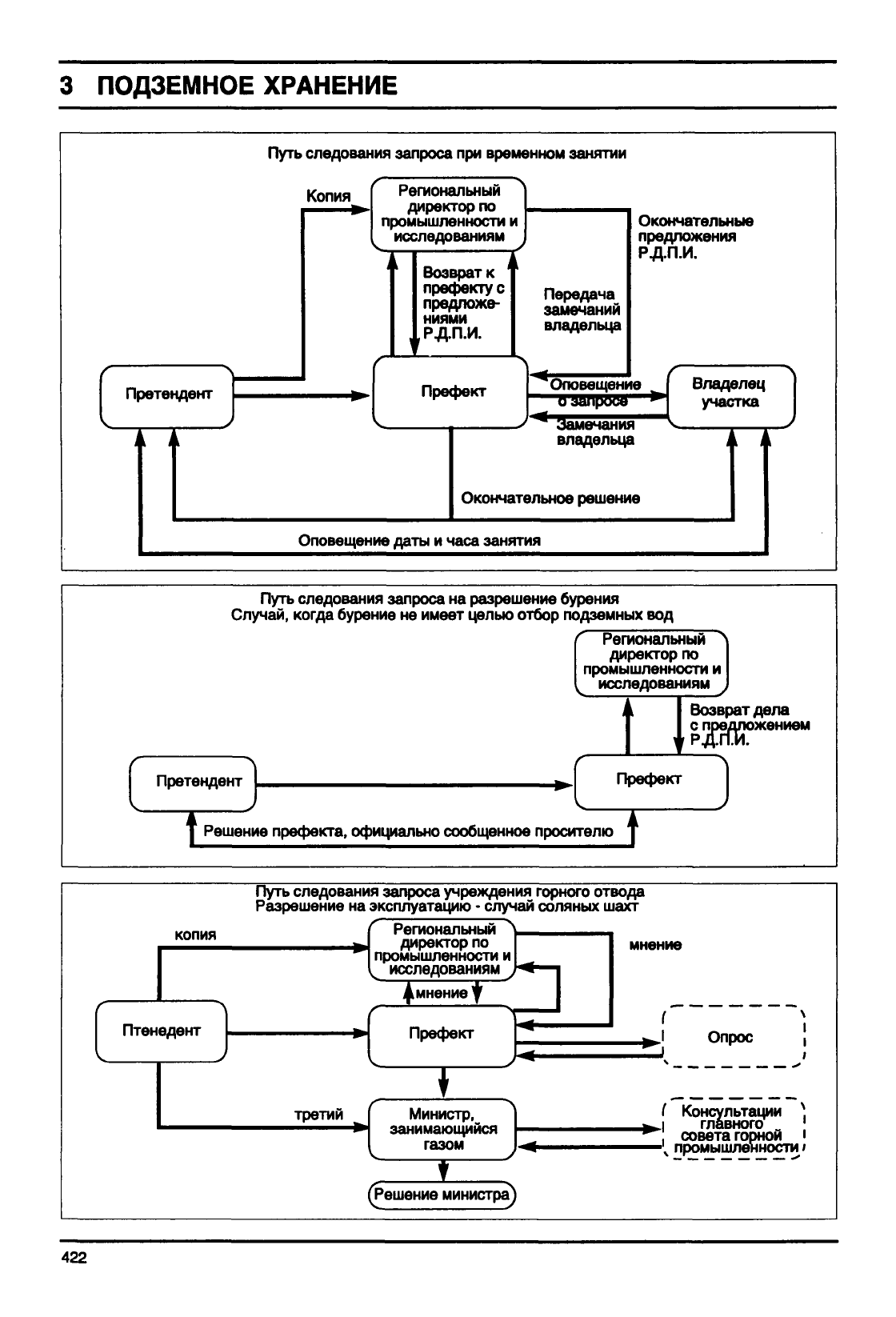

Путь следования запроса при временном занятии

Копия

Региональный

директор по

промышленности и

исследованиям

Возврат к

префекту с

предложе-

ниями

Передача

замечаний

владельца

Окончательные

предложения

Р.Д.П.И.

Префект

Оповещение

^ТЗЗПрЪсе

Замечания

владельца

Окончательное решение

Владелец

участка

Оповещение

даты

и часа занятия

Путь

следования запроса на разрешение бурения

Случай, когда бурение не имеет

целью

отбор подземных вод

Региональный

директор по

промышленности и |

исследованиям

Претендент

Возврат дела

с предложением

Префект

| Решение префекта,

официально

сообщенное просителю J

копия

Птенедент

Путь

следования запроса учреждения горного отвода

Разрешение

на эксплуатацию - случай

соляных

шахт

Региональный

директор по

промышленности и

исследованиям

^мнение ^

Префект

Министр,

занимающийся

газом

третий

(Решение

министра)

( Консультации

_wj главного _ '

совета горной •

•'

промышленности

422

ПОДЗЕМНОЕ

ХРАНЕНИЕ

Р(0

Рн

= ^

fin

+ Сj (С

0.809),

забойное давление (Па),

начальное давление

водоносном пласте (Па),

дебит

воды

(м

•

с-

толщина отложений (м),

радиус скважины (м),

время, отсчитываемое

момента пуска сква-

жины (с),

проницаемость (м

•

пьезопроводность (м

•

сг

с),- динамическая вязкость

воды

(Па

пористость (м

•

мг

Рк

$*+-£-

кажущаяся сжимаемость

(Па-

Р.

сжимаемость

воды

(Па-

Р„

сжимаемость породы

(Па"

Предположение 2: коллектор однородный

изо-

тропный, бесконечный по протяженности, постоян-

ной толщины,

но

ограниченный непроницаемым

сбросом или непроницаемым экраном

на

расстоя-

нии

от скважины:

Р(0-Рн

Anhk

ЕЦ

-Х)

•

e~"du.

Дляг

>100

приближенное решение следующее:

^(in^)

2nhk

2ad

ном

режиме:

3.7.

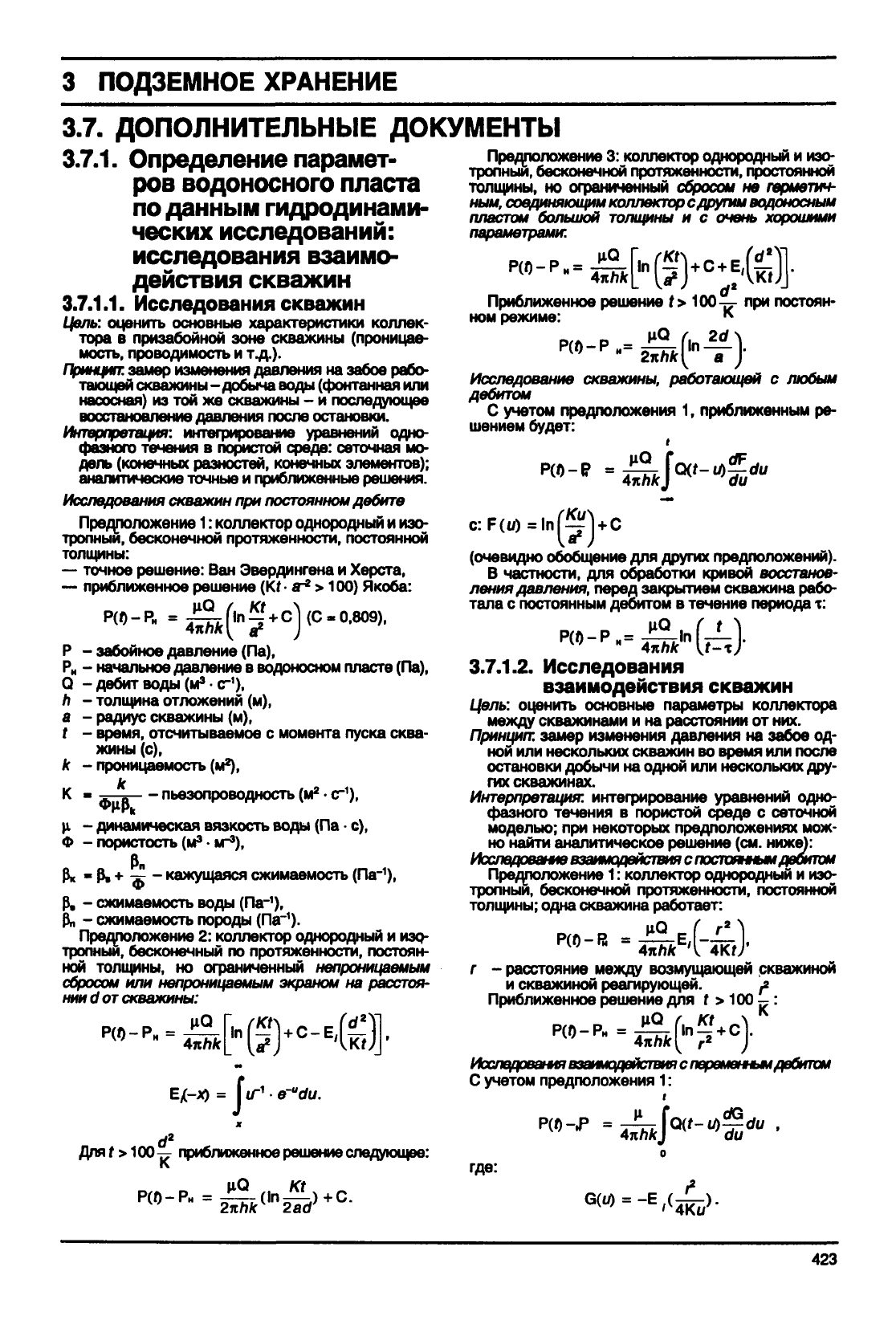

ДОПОЛНИТЕЛЬНЫЕ

ДОКУМЕНТЫ

3.7.1.

Определение

парамет-

ров

водоносного

пласта

по

данным

гидродинами-

ческих

исследований:

исследования

взаимо-

действия

скважин

3.7.1.1.

Исследования

скважин

Цель: оценить основные характеристики коллек-

тора

призабойной зоне скважины (проницае-

мость, проводимость и

т.д.).

Принцип,

замер изменения давления на забое рабо-

тающей

скважины-добыча

воды

(фонтанная или

насосная) из той же скважины

- и

последующее

восстановление давления после остановки.

Интерпретация:

интегрирование уравнений одно-

фазного течения

пористой среде: сеточная мо-

дель (конечных разностей, конечных элементов);

аналитические точные и приближенные решения.

Исследования скважин при

постоянном

дебите

Предположение

коллектор однородный и изо-

тропный, бесконечной протяженности, постоянной

толщины:

— точное решение: Ван Эвердингена и Херста,

— приближенное решение (Kf

•

а-

100) Якоба:

Предположение 3: коллектор однородный

изо-

тропный, бесконечной протяженности, простоянной

толщины,

но

ограниченный сбросом

не

герметич-

ным,

соединяющим

коллектор

другим

водоносным

пластом

большой

толщины

и с

очень

хорошими

параметрами:

Р(0-Ри=

Anhk

Приближенное решение

t >

100^- при постоян-

Р(О-Р„=

2nhk\

Исследование скважины,

работающей

любым

дебитом

С учетом предположения 1, приближенным ре-

шением

будет:

на

Anhk

c:F(u)=ln

^ +C

(очевидно обобщение для других предположений).

В частности, для обработки кривой

восстанов-

ления давления, перед закрытием скважина рабо-

тала

постоянным дебитом

течение периода х:

«*-'••

&?Ш

3.7.1.2. Исследования

взаимодействия

скважин

Цель: оценить основные параметры коллектора

между

скважинами

на расстоянии от них.

Принцип, замер изменения давления на забое од-

ной или нескольких скважин во время или после

остановки

добычи

на одной или нескольких дру-

гих скважинах.

Интерпретация:

интегрирование уравнений одно-

фазного течения

пористой среде

сеточной

моделью; при некоторых предположениях мож-

но найти аналитическое решение (см.

ниже):

Исследование

взаимодействия

постоянным

дебитом

Предположение 1: коллектор однородный

изо-

тропный, бесконечной протяженности, постоянной

толщины; одна скважина работает:

НО

AKt)

- расстояние между возмущающей скважиной

скважиной реагирующей.

Приближенное решение для

t >

100

- :

Исследования

взаимодействия

переменным

дебитом

С учетом предположения 1:

-U)=^du

где:

423
