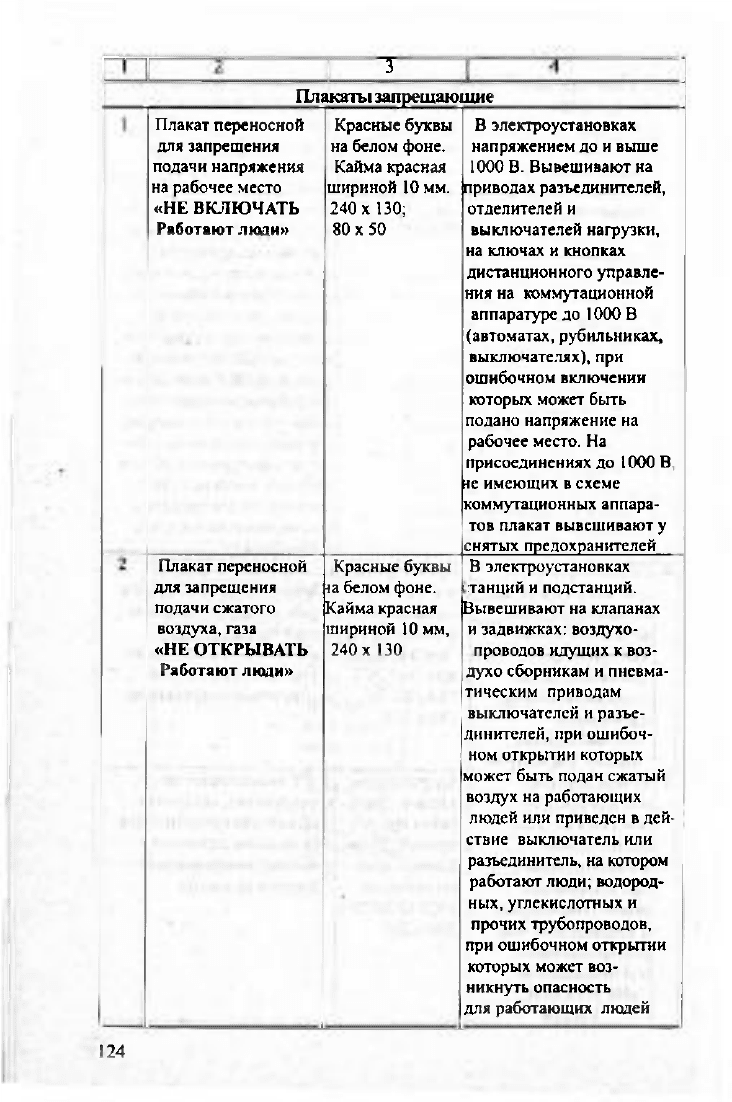

Плакаты запрещающие

Плакат переносной

для запрещения

подачи напряжения

на рабочее место

«НЕ ВКЛЮЧАТЬ

Работают люди»

Красные буквы

на белом фоне.

Кайма красная

шириной 10 мм.

240х 130;

80x50

В электроустановках

напряжением до и выше

1000 В. Вывешивают на

(приводах разъединителей,

отделителей и

выключателей нагрузки,

на ключах и кнопках

дистанционного управле-

ния на коммутационной

аппаратуре до 1000 В

(автоматах, рубильниках,

выключателях), при

ошибочном включении

которых может быть

подано напряжение на

рабочее место. На

присоединениях до 1000 В,

Не имеющих в схеме

коммутационных аппара-

тов плакат вывешивают у

снятых предохранителей

Плакат переносной

для запрещения

подачи сжатого

воздуха, газа

«НЕ ОТКРЫВАТЬ

Работают люди»

Красные буквы

йа белом фоне.

Кайма красная

шириной 10 мм,

240х130

В электроустановках

танций и подстанций.

[Вывешивают на клапанах

и задвижках: воздухо-

проводов идущих к воз-

духо сборникам и пневма-

тическим приводам

выключателей и разъе-

динителей, при ошибоч-

ном открытии которых

может быть подан сжатый

воздух на работающих

людей или приведен в дей-

ствие выключатель или

разъединитель, на котором

работают люди; водород-

ных, углекислотных и

прочих трубопроводов,

при ошибочном открытии

которых может воз-

никнуть опасность

для работающих людей

124

1 2 3 4

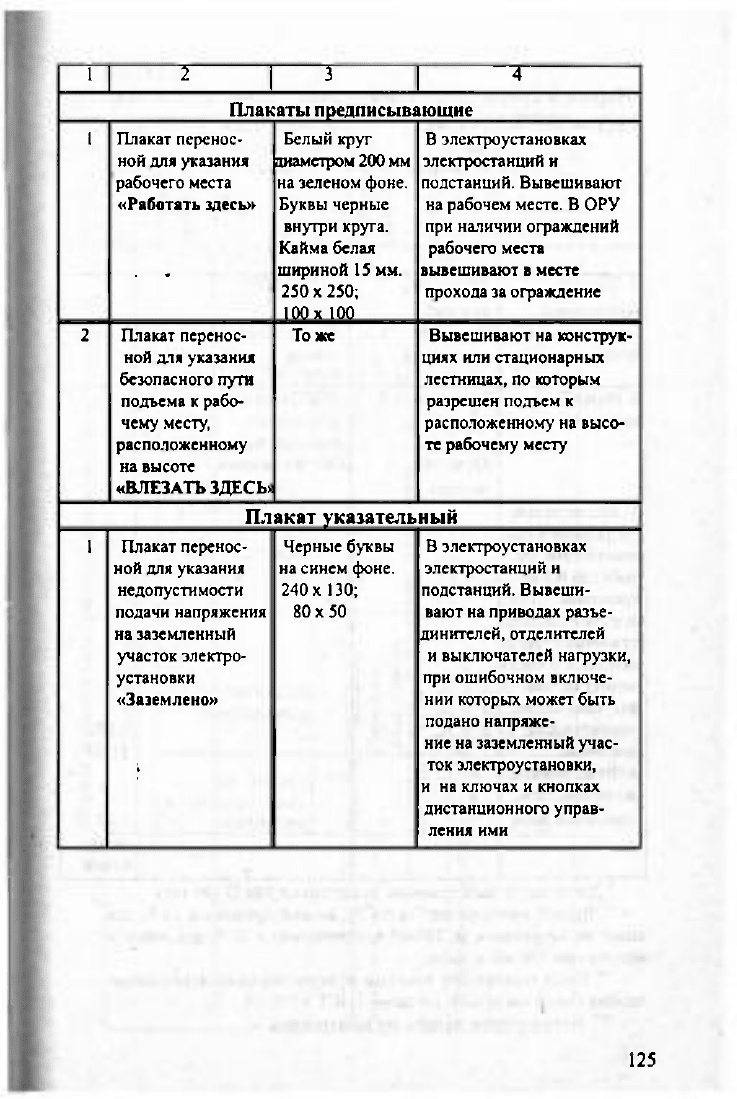

Плакаты предписывающие

Плакат перенос-

ной для указания

рабочего места

«Работать здесь»

Белый круг

диаметром 200 мм

на зеленом фоне.

Буквы черные

внутри круга.

Кайма белая

шириной 15 мм.

250 х 250;

100х 100

В электроустановках

электростанций и

подстанций. Вывешивают

на рабочем месте. В ОРУ

при наличии ограждений

рабочего места

вывешивают в месте

прохода за ограждение

2 Плакат перенос-

ной для указания

безопасного пути

подъема к рабо-

чему месту,

расположенному

на высоте

«ВЛЕЗАТЬ ЗДЕСЬ

То же

Вывешивают на конструк-

циях или стационарных

лестницах, по которым

разрешен подъем к

расположенному на высо-

те рабочему месту

Плакат указательный

1 Плакат перенос-

ной для указания

недопустимости

подачи напряжения

на заземленный

участок электро-

установки

«Заземлено»

Черные буквы

на синем фоне.

240 х 130;

80x50

В электроустановках

электростанций и

подстанций. Вывеши-

вают на приводах разъе-

динителей, отделителей

и выключателей нагрузки,

при ошибочном включе-

нии которых может быть

подано напряже-

ние на заземленный учас-

ток электроустановки,

и на ключах и кнопках

дистанционного управ-

ления ими

125

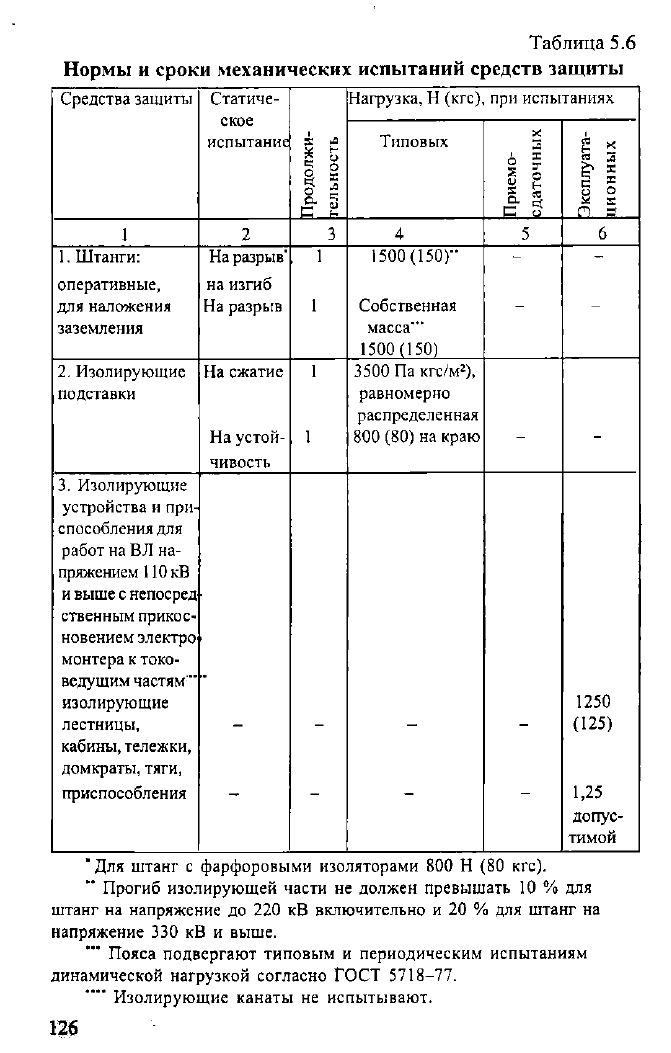

Таблица 5.6

Нормы и сроки механических испытаний средств защиты

Средства защиты Статиче-

ское

Нагрузка, Н (кгс), при испытаниях

Статиче-

ское

испытание

Продолжи-

тельность

Типовых

Приемо-

сдаточных

Эксплуата-

ционных

2 3

Штанги:

На разрыв' 1 1500(150)"

оперативные, на изгиб

для наложения На разрыв 1

Собственная

заземления масса""

1500(150)

Изолирующие На сжатие 1

3500 Па кгс/м

подставки

На устой-

чивость

равномерно

распределенная

800 (80) на краю

Изолирующие

устройства и при-

способления для

работ на ВЛ на-

пряжением

110

кВ

и выше с непосред

ственным прикос-

новением электро

монтера к токо-

ведущим частям"

изолирующие 1250

лестницы,

- -

(125)

кабины, тележки,

домкраты, тяги,

приспособления

1,25

допус-

тимой

"Для штанг с фарфоровыми изоляторами 800 Н (80 кгс).

" Прогиб изолирующей части не должен превышать 10 % для

штанг на напряжение до 220 кВ включительно и 20 % для штанг на

напряжение 330 кВ и выше.

Пояса подвергают типовым и периодическим испытаниям

динамической нагрузкой согласно ГОСТ 5718-77.

Изолирующие канаты не испытывают.

126

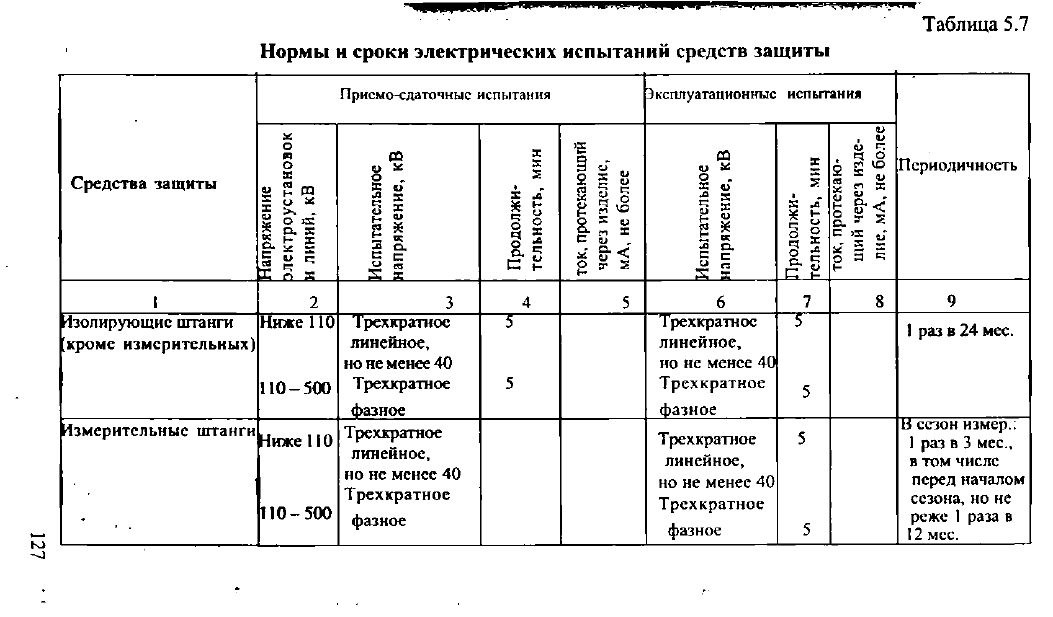

Таблица 5.7

Средства защиты

Приемо-сдаточные испытания

Эксплуатационные испытания

Периодичность

Средства защиты

Напряжение

электроустановок

линий, кВ

Испытательное

напряжение,

кВ

Продолжи-

тельность, мин

ток,

протекающий

через

изделие,

мА, не

более

Испытательное

напряжение,

кВ

Продолжи-

тельность,

мин

ток,

протекаю-

щий

через

изде-

лие,

мА, не

более

Периодичность

1 2 3 4 5

изолирующие штанги

кроме измерительных)

Ниже 110

110-500

Трехкратное

линейное,

но не менее 40

Трехкратное

фазное

Трехкратное

линейное,

но не менее 40

Трехкратное

фазное

1 раз

24 мес.

измерительные штанги

Чиже 110

110-500

Трехкратное

линейное,

но не менее 40

Трехкратное

фазное

Трехкратное

линейное,

но не менее 40

Трехкратное

фазное

В сезон измер.:

1 раз в 3 мес,

в том числе

перед началом

сезона, но не

реже 1 раза в

12 мес.

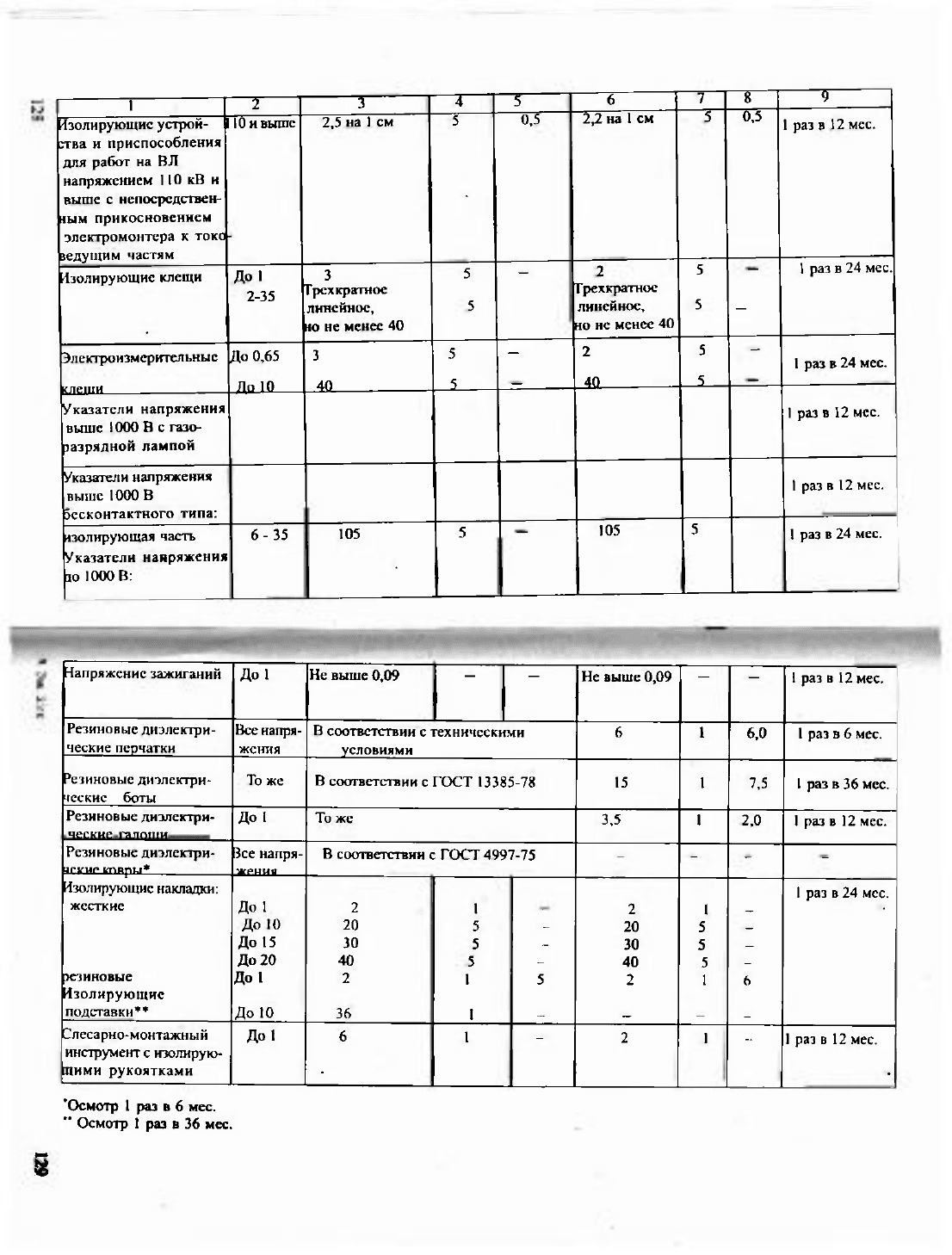

Нормы и сроки электрических испытаний средств защиты

4 5

изолирующие устрои-

:тва и приспособления

для работ на ВЛ

напряжением 110 кВ и

выше с непосредствен-

ным прикосновением

электромонтера к токо

1едущим частям

10 и выше

2,5 на

см

0,5 2,2 на

см 5 0,5

1 раз в 12 мес.

изолирующие клещи До1

2-35

Трехкратное

линейное,

но не менее 40

Трехкратное

линейное,

но не менее 40

1 раз

24 мес.

Электроизмерительные

До 0,65

Ло 10

—

1 раз в 24 мес.

ЕД6ШИ —

Указатели напряжения

выше 1000 В с газо-

разрядной лампой

Mw Ц|

ТТЛ/

1 раз в 12 мес.

Указатели напряжения

выше 1000 В

эссконтактного типа:

1 раз в 12 мес.

изолирующая часть

Указатели напряжения

но 1000 В:

6-35

105

1 раз

24 мес.

Напряжение зажиганий

До 1

Не выше 0,09

—

— Не выше 0,09

—

— 1 раз в 12 мес.

Резиновые диэлектри-

Все напря-

В соответствии с техническими

1 6,0

раз

6 мес.

ческие перчатки жения

условиями

'езиновые диэлектри-

То же

В соответствии с ГОСТ 13385-78

1 7,5

1 раз в 36 мес.

ческие боты

1 раз в 36 мес.

Резиновые диэлектри-

До 1 То же

3,5

1 2,0

раз в 12 мес.

ческие галоши

раз в 12 мес.

Резиновые диэлектри-

Зсе напря-

В соответствии с ГОСТ 4997-75

— _ _

irvur

тры*

жения—

изолирующие накладки:

раз в 24 мес.

жесткие До1 2

1 2

раз в 24 мес.

До 10

—

20 5

До 15

—

До 20

40 5

эезиновыс

До1 2

1 5 2

1 6

изолирующие

подставки**

До 10

— _ _

Слесарно-монтажный

До1 6

1 раз в 12 мес.

инструмент с изолирую-

1 раз в 12 мес.

дими рукоятками

"Осмотр 1 раз в 6 мес.

" Осмотр 1 раз в 36 мес.

—

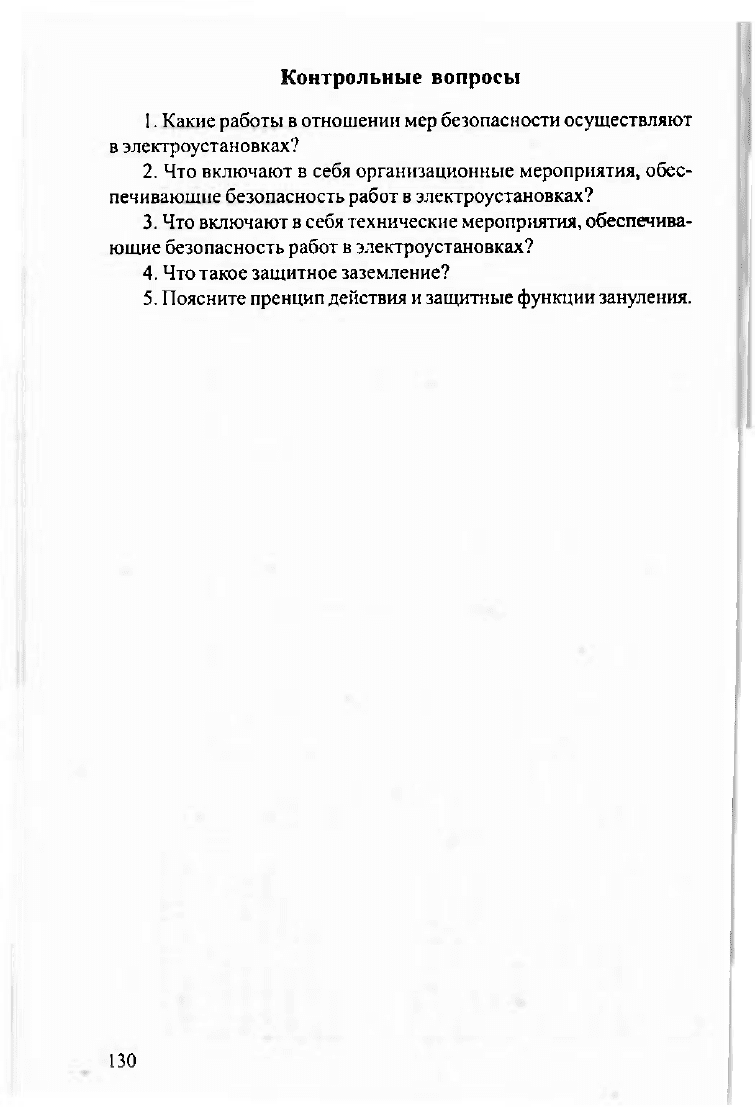

Контрольные вопросы

Какие работы в отношении мер безопасности осуществляют

в электроустановках?

Что включают в себя организационные мероприятия, обес-

печивающие безопасность работ в электроустановках?

Что включают в себя технические мероприятия, обеспечива-

ющие безопасность работ в электроустановках?

Что такое защитное заземление?

Поясните пренцип действия и защитные функции зануления.

130

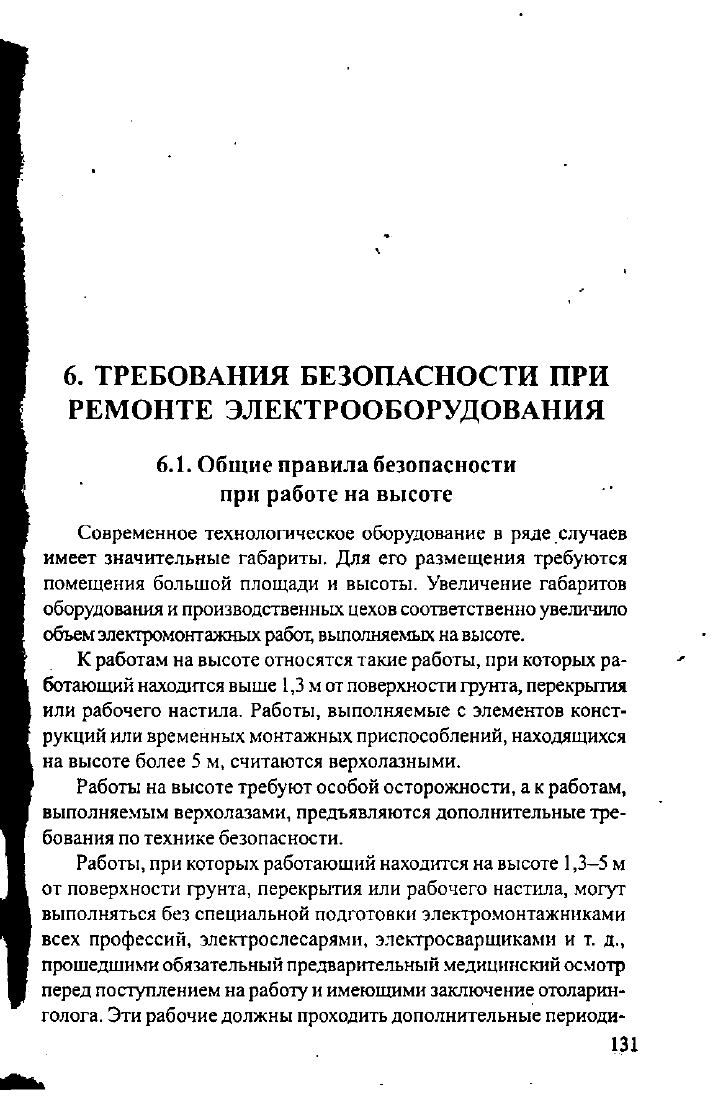

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ

РЕМОНТЕ ЭЛЕКТРООБОРУДОВАНИЯ

6.1.

Общие правила безопасности

при работе на высоте

Современное технологическое оборудование в ряде случаев

имеет значительные габариты. Для его размещения требуются

помещения большой площади и высоты. Увеличение габаритов

оборудования и производственных цехов соответственно увеличило

объем электромонтажных работ, выполняемых на высоте.

К работам на высоте относятся такие работы, при которых ра-

ботающий находится выше 1,3 м от поверхности грунта, перекрытия

или рабочего настила. Работы, выполняемые с элементов конст-

рукций или временных монтажных приспособлений, находящихся

на высоте более 5 м, считаются верхолазными.

Работы на высоте требуют особой осторожности, а к работам,

выполняемым верхолазами, предъявляются дополнительные тре-

бования по технике безопасности.

Работы, при которых работающий находится на высоте 1,3-5 м

от поверхности грунта, перекрытия или рабочего настила, могут

выполняться без специальной подготовки электромонтажниками

всех профессий, электрослесарями, электросварщиками и т. д.,

пгюшедшими обязательный предварительный медицинский осмотр

перед поступлением на работу и имеющими заключение отоларин-

голога. Эти рабочие должны проходить дополнительные периоди-

131

ческие осмотры при условии обслуживания действующих элект-

роустановок, выполнения электросварочных работ и т. д.

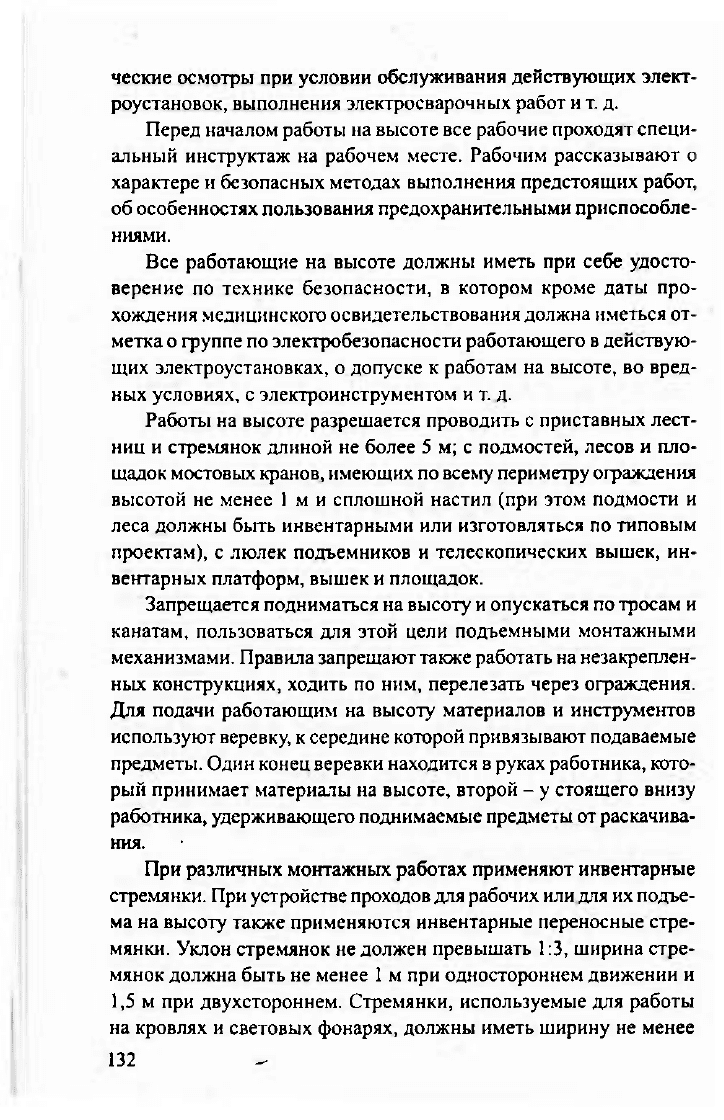

Перед началом работы на высоте все рабочие проходят специ-

альный инструктаж на рабочем месте. Рабочим рассказывают о

характере и безопасных методах выполнения предстоящих работ,

об особенностях пользования предохранительными приспособле-

ниями.

Все работающие на высоте должны иметь при себе удосто-

верение по технике безопасности, в котором кроме даты про-

хождения медицинского освидетельствования должна иметься от-

метка о группе по электробезопасности работающего в действую-

щих электроустановках, о допуске к работам на высоте, во вред-

ных условиях, с электроинструментом и т. д.

Работы на высоте разрешается проводить с приставных лест-

ниц и стремянок длиной не более 5 м; с подмостей, лесов и пло-

щадок мостовых кранов, имеющих по всему периметру ограждения

высотой не менее 1 м и сплошной настил (при этом подмости и

леса должны быть инвентарными или изготовляться по типовым

проектам), с люлек подъемников и телескопических вышек, ин-

вентарных платформ, вышек и площадок.

Запрещается подниматься на высоту и опускаться по тросам и

канатам, пользоваться для этой цели подъемными монтажными

механизмами. Правила запрещают также работать на незакреплен-

ных конструкциях, ходить по ним, перелезать через ограждения.

Для подачи работающим на высоту материалов и инструментов

используют веревку, к середине которой привязывают подаваемые

предметы. Один конец веревки находится в руках работника, кото-

рый принимает материалы на высоте, второй - у стоящего внизу

работника, удерживающего поднимаемые предметы от раскачива-

ния.

При различных монтажных работах применяют инвентарные

стремянки. При устройстве проходов для рабочих или для их подъе-

ма на высоту также применяются инвентарные переносные стре-

мянки. Уклон стремянок не должен превышать 1:3, ширина стре-

мянок должна быть не менее 1 м при одностороннем движении и

1,5 м при двухстороннем. Стремянки, используемые для работы

на кровлях и световых фонарях, должны иметь ширину не менее

132

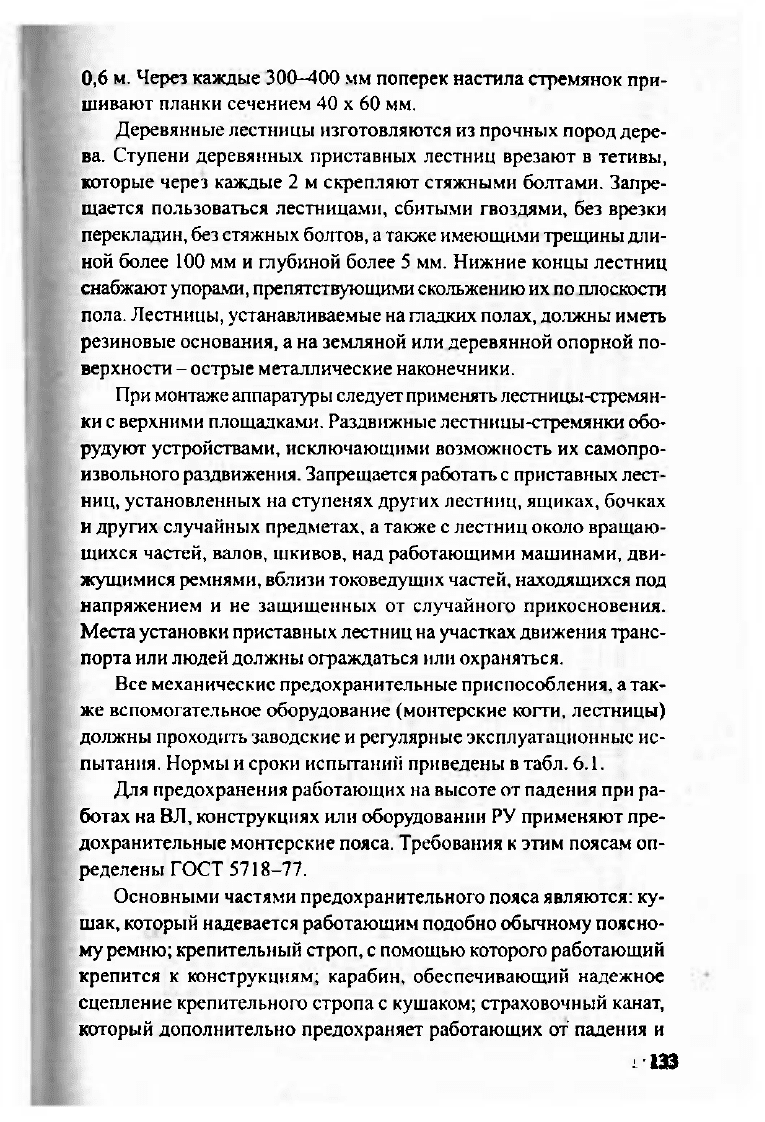

0,6 м. Через каждые 300—400 мм поперек настила стремянок при-

шивают планки сечением 40 х 60 мм.

Деревянные лестницы изготовляются из прочных пород дере-

ва. Ступени деревянных приставных лестниц врезают в тетивы,

которые через каждые 2 м скрепляют стяжными болтами. Запре-

щается пользоваться лестницами, сбитыми гвоздями, без врезки

перекладин, без стяжных болтов, а также имеющими трещины дли-

ной более 100 мм и глубиной более 5 мм. Нижние концы лестниц

снабжают упорами, препятствующими скольжению их по плоскости

пола. Лестницы, устанавливаемые на гладких полах, должны иметь

резиновые основания, а на земляной или деревянной опорной по-

верхности - острые металлические наконечники.

При монтаже аппаратуры следует применять лестницы-стремян-

ки с верхними площадками. Раздвижные лестницы-стремянки обо-

рудуют устройствами, исключающими возможность их самопро-

извольного раздвижения. Запрещается работать с приставных лест-

ниц, установленных на ступенях других лестниц, ящиках, бочках

и других случайных предметах, а также с лестниц около вращаю-

щихся частей, валов, шкивов, над работающими машинами, дви-

жущимися ремнями, вблизи токоведущнх частей, находящихся под

напряжением и не защищенных от случайного прикосновения.

Места установки приставных лестниц на участках движения транс-

порта или людей должны ограждаться или охраняться.

Все механические предохранительные приспособления, а так-

же вспомогательное оборудование (монтерские когти, лестницы)

должны проходить заводские и регулярные эксплуатационные ис-

пытания. Нормы и сроки испытаний приведены в табл. 6.1.

Для предохранения работающих на высоте от падения при ра-

ботах на ВЛ, конструкциях или оборудовании РУ применяют пре-

дохранительные монтерские пояса. Требования к этим поясам оп-

ределены ГОСТ 5718-77.

Основными частями предохранительного пояса являются: ку-

шак, который надевается работающим подобно обычному поясно-

му ремню; крепительный строп, с помощью которого работающий

крепится к конструкциям; карабин, обеспечивающий надежное

сцепление крепительного стропа с кушаком; страховочный канат,

который дополнительно предохраняет работающих от падения и

133

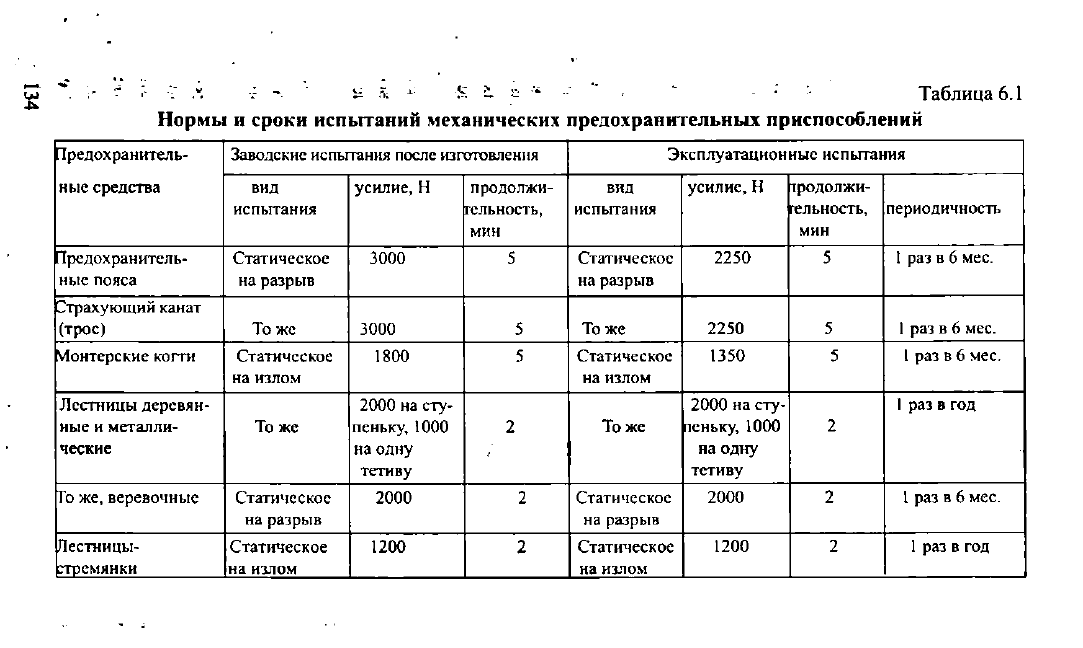

Таблица 6.1

Нормы и сроки испытаний механических предохранительных приспособлений

Лредохранитель-

ные средства

Заводские испытания после изготовления Эксплуатационные испытания Лредохранитель-

ные средства

вид

испытания

усилие, Н продолжи-

тельность,

мин

вид

испытания

усилие, Н продолжи-

тельность,

мин

периодичность

Предохранитель-

ные пояса

Статическое

на разрыв

3000 5

Статическое

на разрыв

2250 5

1 раз

6 мес.

Страхующий канат

(трос)

То же 3000 5

То же 2250

5 1 раз

6 мес.

Монтерские когти Статическое

на излом

1800

5 Статическое

на излом

1350 5

раз

6 мес.

Лестницы деревян-

ные и металли-

ческие

То же

2000 на сту-

пеньку, 1000

на одну

тетиву

2 То же

2000 на сту-

пеньку, 1000

на одну

тетиву

раз в год

Го же, веревочные Статическое

на разрыв

2000 2 Статическое

на разрыв

2000

2 1 раз

6 мес.

Пестницы-

лремянки

Статическое

на излом

1200

Статическое

на излом

1200

2 1 раз в год
