HEIDENHAIN iTNC 530 301
6.8 Переработка данных DXF (опция программного обеспечения)
Информация о элементах

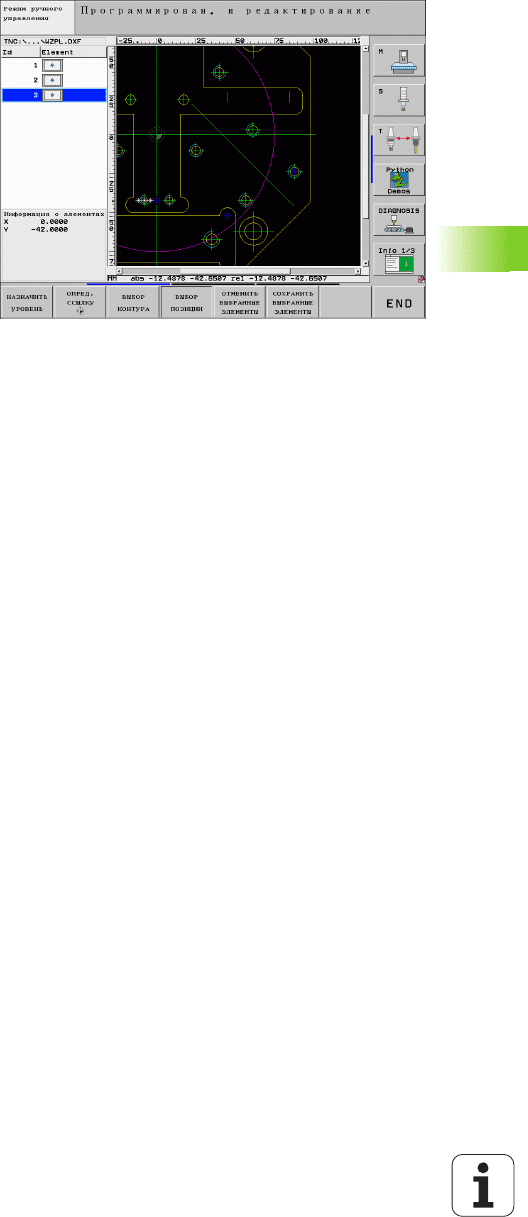

TNC показывает на дисплее слева внизу координаты позиций
обработки, выбранных в левом или правом окне нажатием
клавиши мыши.
302 6 Программирование: программирование контуров
6.8 Переработка данных DXF (опция программного обеспечения)

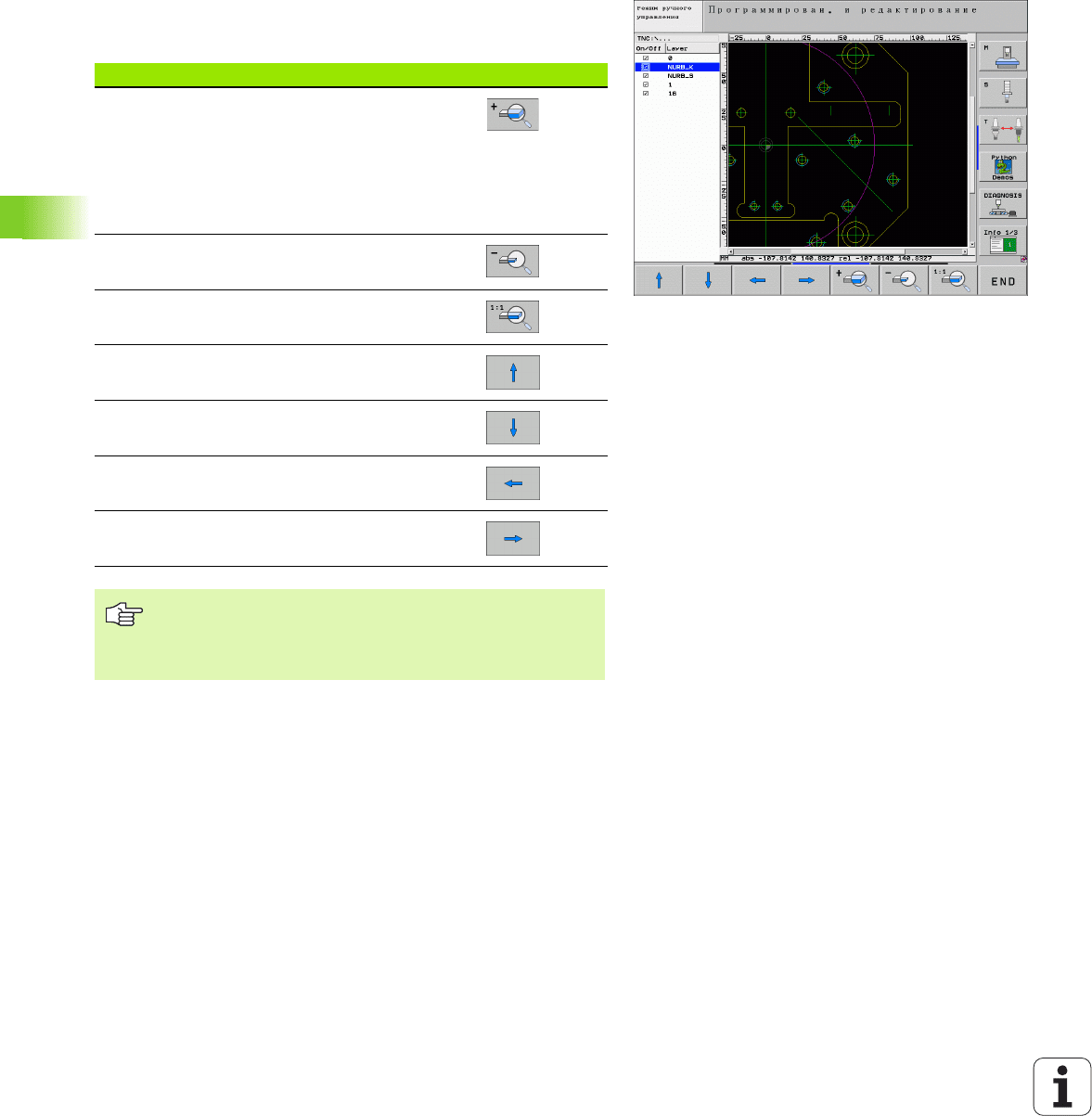

Функция изменения масштаба
Чтобы распознавать при выборе контура или позиций даже
небольшие подробности, УЧПУ предоставляет
производительную функцию изменения масштаба:
Функция Softkey
Увеличение загатовки. УЧПУ увеличивает в
принципе так, что центр изображаемого в
данный момент фрагмента соответственно
увеличивается. При необходимости
позиционировать так чертеж в окне, чтобы
желаемый деталь изображался прямо после
нажатия программированной клавиши.
Уменьшение загатовки
Указание загатовки в оригинальных размерах
Участок изменения масштаба переместить
вверх
Участок изменения масштаба переместить
вниз
Участок изменения масштаба
переместить
налево
Участок изменения масштаба переместить
направо
Если используете мыш с шариком, тогда поворочивая
шарик можете увеличить и уменьшить фрагмент.
Центр изменения масштаба лежит в том месте, в
котором актуально находится курсор мыши.
Программирование:
дополнительные
функции
304 7 Программирование: дополнительные функции
7.1 Ввод дополнительных функций M и STOP (СТОП)
7.1 Ввод дополнительных
функций M и STOP (СТОП)
Основы
С помощью дополнительных функций УЧПУ – называемых также
M-функциями – управляете
выполнением программы, нпр. перерывом в отработке
программы
функциями станка, как включение и выключение оборотов
шпинделя и СОЖ
поведением инструмента на траектории
Можно ввести вплоть до двух дополнительных функций M в концу
кадра позиционирования или ввести их в отдельном кадре. TNC
показывает тогда диалог: Дополнительная
функция M ?
Обычно вводится в диалоге только номер дополнительной
функции. В случае некоторых дополнительных функций диалог
продолжается, чтобы операто мог ввести параметры к этой
функции.
В режимах работы Ручное управление и Эл. маховичок
дополнительные функции вводятся с помощью oftkey M.
Производитель станков может активировать
дополнительные функции, не описываемые в этой
инструкции. Обратите внимание на информацию в
руководстве по обслуживанию станка.
Следует учесть, что некоторые дополнительные
функции задействуют к началу кадра
позиционирования, другие в конце, независимо от их
последовательности в соответственном кадре ЧУ.
Дополнительные функции действуют с этого кадра, в
котором были вызваны.
Некоторые дополнительные функции действуют
только в том кадре, в котором они программируются.
Если дополнительная функция не действует только в
отдельном кадре, следует отменить эту функцию в
последующем кадре с помощью отдельной функции М
или она отменяется автоматически УЧПУ в конце
прогрммы.
HEIDENHAIN iTNC 530 305
7.1 Ввод дополнительных функций M и STOP (СТОП)
Ввод дополнительной функции в СТОП-кадре
Прогрммированный СТОП-кадр прерывает выполнение
программы или (и) тест программы, нпр. для проверки
инструмента. В СТОП-кадре можно программировать
дополнительную функцию M:
Программирование прервания отработки
программы: клавишу STOP нажать
Ввести дополнительную функцию M.
ЧУ-кадры в качестве примера
87 STOP M6
306 7 Программирование: дополнительные функции
7.2 Дополнительные функции для контроля выполнения программы,
шпинделя и СОЖ
7.2 Дополнительные функции
для контроля выполнения
программы, шпинделя и СОЖ
Обзор
M Действие Действие в начале кадра
в конце
кадра
M0 Отработка программы СТОП
Шпиндель СТОП
СОЖ ВЫКЛ
M1 На выбор для оператора: отработка
программы СТОП
M2 Отработка программы СТОП
Шпиндель СТОП
СОЖ выключить
Прыжок обратно к кадру 1
Сброс индикации статуса (зависит
от параметра станка 7300)
M3 Шпиндель ВКЛ по часовой стрелке
M4 Шпиндель ВКЛ против часовой
стрелки
M5 Шпиндель СТОП
M6 Смена инструмента
Шпиндель
СТОП
Прогон программы СТОП (зависит
от параметра станка 7440)
M8 СОЖ ВКЛ
M9 СОЖ ВЫКЛ
M13 Шпиндель ВКЛ по часовой стрелке
СОЖ ВКЛ
M14 Шпиндель ВКЛ против часовой
стрелки
СОЖ включить
M30 wie M2
HEIDENHAIN iTNC 530 307
7.3 Дополнительные функции для ввода координат
7.3 Дополнительные функции
для ввода координат
Программирование относящихся к машине
координат: M91/M92

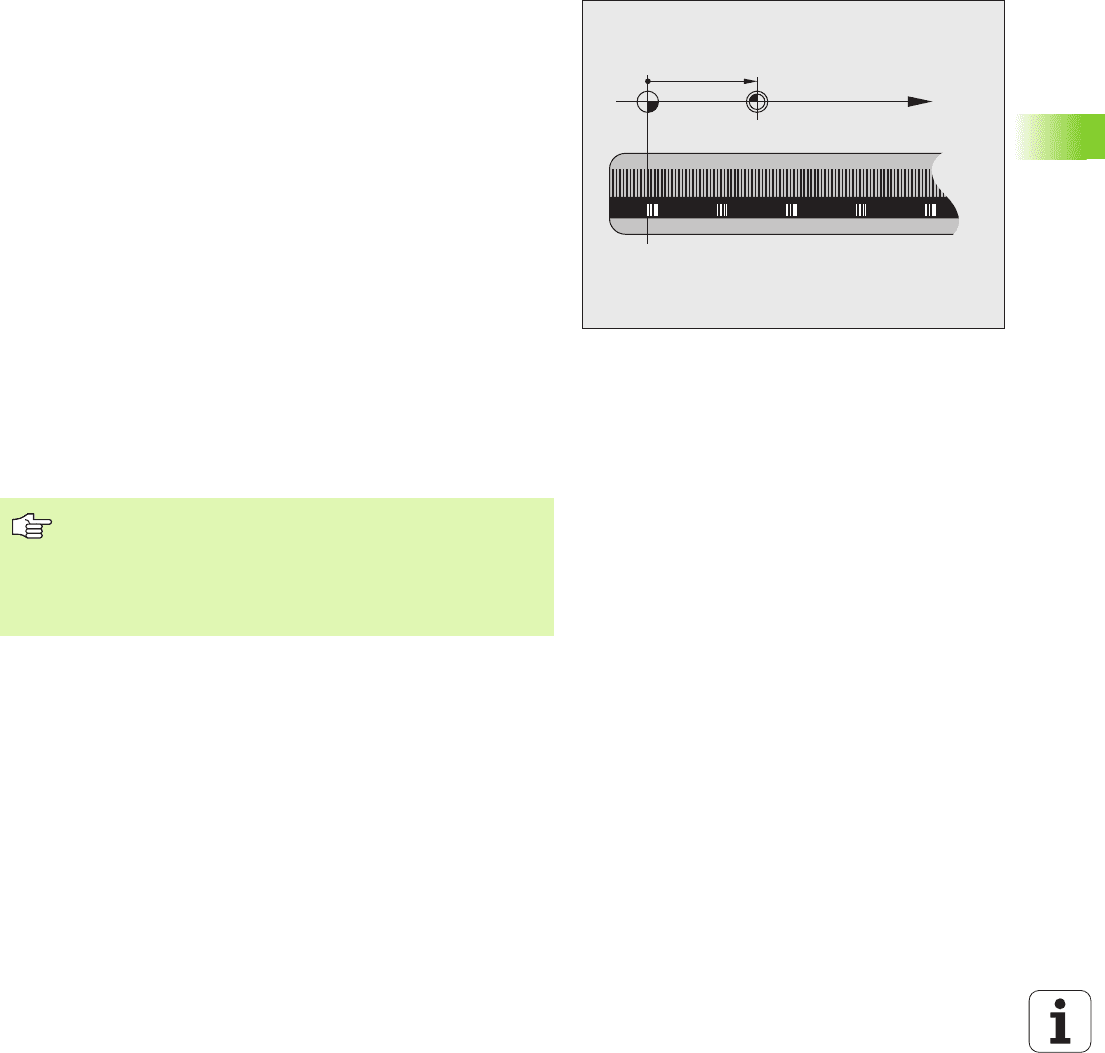

Нулевая точка шкалы
Нулевая метка отсчёта на шкале определяет положение нулевой
точки шкалы.
Нулевая точка станка
Нулевая точка станка требуется для
назначения ограничений зоны перемещений (конечный
выключатель ПО)
наезда жёстких позиций станка (нпр. положение смены
инструмента)
назначения опорной точки загатовки
Производитель станков вводит для каждой оси расстояние
нулевой точки станка от
нулевой точки шкалы в параметры
станка.
Стандартное поведение
УЧПУ относит координаты к нулевой точке загатовки, смотри
„Назначение координат опорной точки (без 3D-импульсной
системы)”, страница 82.
Поведение с M91 – нулевая точка станка
Если в кадрах позиционирования координаты должны относиться
к нулевой точке станка, то следует ввести в этих кадрах M91.
УЧПУ показывает значения координат относительно
нулевой
точки станка. В индикации состояния индикация координат
переключается на REF, смотри „Индикации состояния”, страница
55.
X (Z,Y)
X
MP
Если в кадре M91 программируются инкрементные
координаты, то эти координаты относятся к
программированной в последнем позиции M91. Если в
активной программе ЧУ нет программированной
позиции M91, тогда координаты относятся к
актуальной позиции инструмента.
308 7 Программирование: дополнительные функции
7.3 Дополнительные функции для ввода координат
Поведение с M92 – опорная точка станка
Если в кадрах позиционирования координаты должны относиться
к опорной точке станка, то следует ввести в этих кадрах M92.
Действие
M91 и M92 действуют только в кадрах программы, в которых
программируются M91 или M92.
M91 и M92 задействуют в начале кадра.
Опорная точка заготовки
Если координаты должны всегда относиться к нулевой точке
станка, то
установление опорной точки для одной оси или
нескольких осей может блокироваться.
Если назначение координат опорной точки блокировано для всех
осей, то УЧПУ не показывает больше softkey УСТАНОВЛЕНИЕ
ОПОРНОЙ ТОЧКИ в режиме работы Ручное управление.

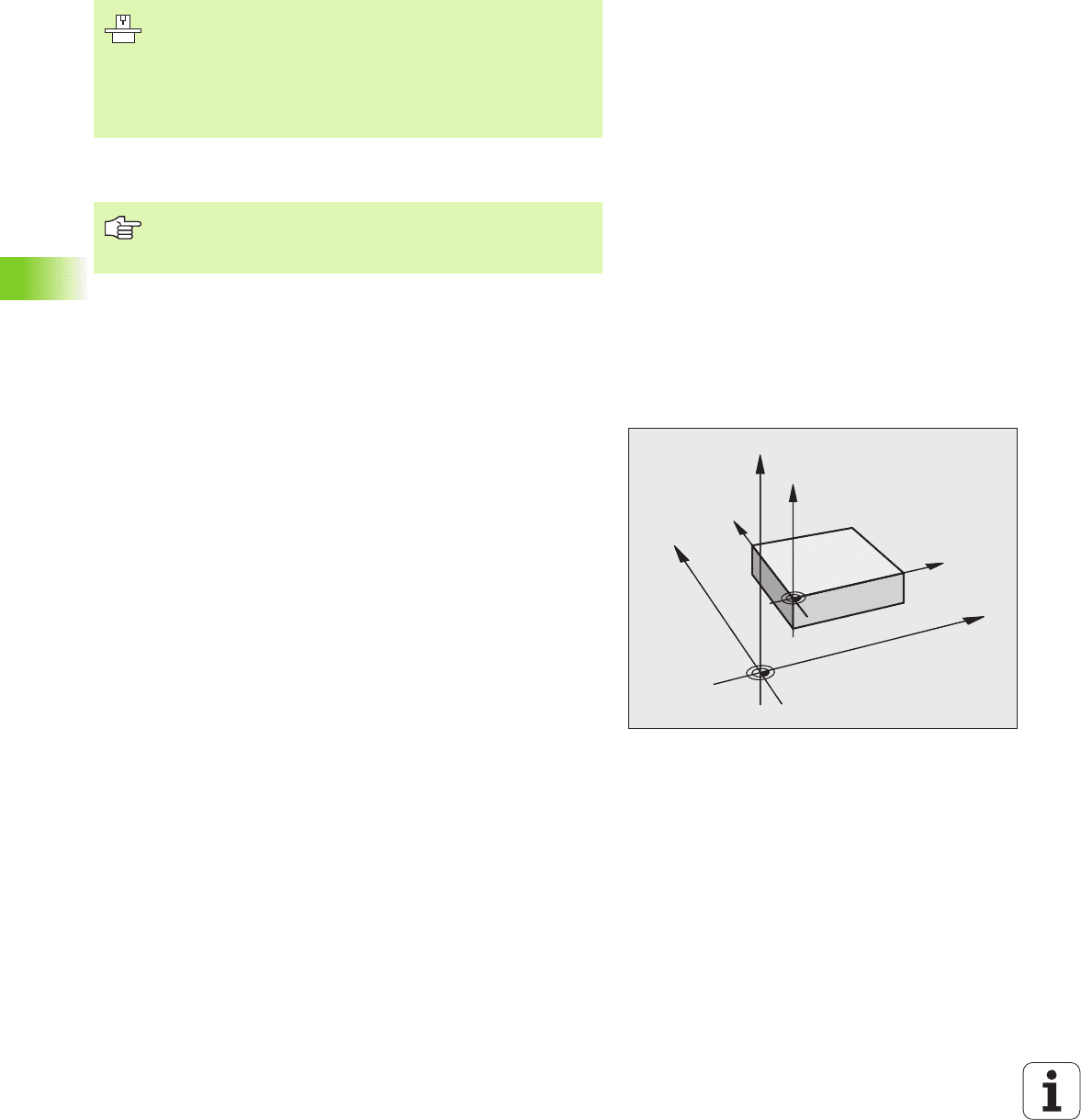

Рисунок показывает систему координат с нулевой точкой станка и
загатовки.
M91/M92 в режиме работы Тест программы
Чтобы моделировать графически
движения M91/M92, следует
активировать контроль рабочего пространства и индицировать
загатовку относительно установленной опорной точки, смотри
„Представление обрабатываемой детали в рабочем
постранстве”, страница 736.
Кроме нулевой точки станка производитель машины
может установить ещё другие жёсткие позиции станка
(опорная точка станка).
Производитель станков может установить для каждой
оси расстояние опорной точки станка от нулевой точки
станка (смотри инструкция обслуживания станка).
Также с M91 или M92 УЧПУ выполняет правильно
коррекцию на радиус. Длина инструмента не
учитывается однако при этом.
Z
X
Y
Z
Y
X
M
HEIDENHAIN iTNC 530 309
7.3 Дополнительные функции для ввода координат
Активировать установленную в последню
очередь опорную точку: M104
Функция
При отработке таблиц палет УЧПУ переписывает в данном случае
в последнем установленную опорную точку значениями из
таблцы палет. С помощью функции M104 активируете обратно в
последнем Вами установленную опорную точку.
Действие
M104 действует только в предложениях программы, в которых
программируется M104.
M104 задействует в конце предложения.
Наезд позиций в ненаклонённой системе
координат при наклонённой плоскости
обработки: M130
Стандартное поведение при наклонённой плоскости
обработки
В предложениях позиционирования УЧПУ относит координаты к
наклонённой системе координат.
Поведение с M130
В предложениях прямых УЧПУ относит координаты при активной
наклонённой плоскости обработки к ненаклонённой системе
координат
УЧПУ позиционирует тогда (наклонённый) инструмент на
программируемую координату ненаклонённой системы.
Действие
M130 действует в отдельных предложениях прямых без
коррекции радиуса
инструмента.
УЧПУ не изменяет активного базового поворота при
отработке функции М104.
Последующие предложения позиции или циклы
обработки выполняются при наклонённой системе
координат, что при циклах обработки с абсолютным
предпозиционированием может вызвать проблемы.
Функция M130 разрешается только, если функция
Наклонение плоскости обработки является активной.
310 7 Программирование: дополнительные функции
7.4 Дополнительные функции для поведения на контуре
7.4 Дополнительные функции
для поведения на контуре

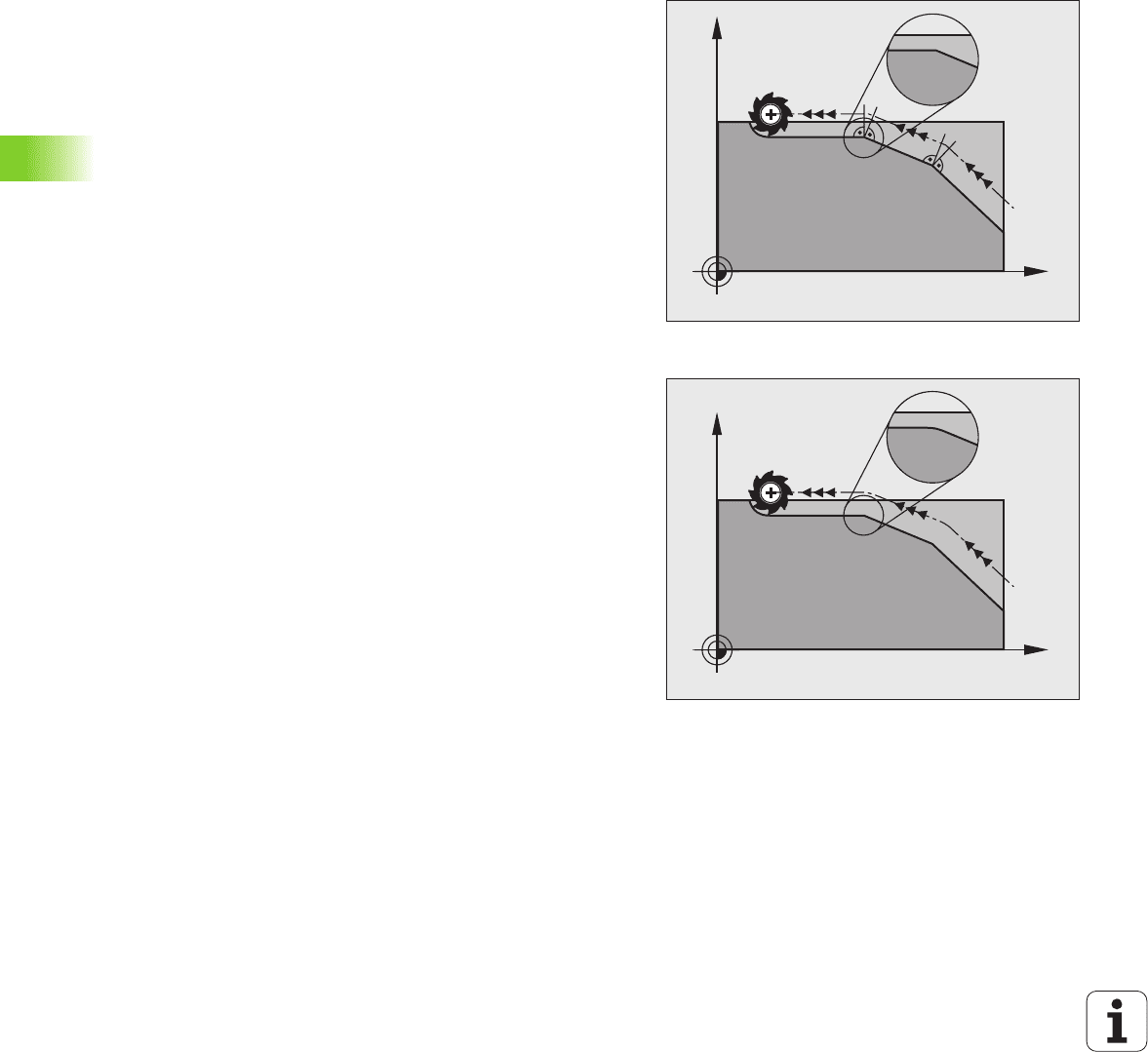

Шлифование углов: M90
Стандартное поведение
В предложениях позционирования без коррекции радиуса
инструмента УЧПУ остановливает инструмент коротко на углах
(останов точности).
В случае предложений программы с коррекцией радиуса (RR/RL)
УЧПУ включает автоматически окружность перехода.
Поведение с M90
Инструмент перемещается на угловых переходах с постоянной
траекторной скоростью: углы истираются и поверхность загатовки
становится более гладкой. Дополнительно сокращается
время
обработки.
Пример применения: поверхности образованные из коротких
отрезков прямых.
Действие
M90 действует только в предложении программы, в котором M90
программировалось.
M90 задействует в начале предложения. Должна быть при этом
избранная эксплуатация с расстоянием запаздывания.
X
Y
X
Y
