HEIDENHAIN iTNC 530 471

8.8 SL-циклы

Обратите внимание перед программированием

В первом кадре ЧУ подпрограммы контура

программировать всегда обои координаты оболочки

цилиндра.

Память для SL-цикла ограничена. Оператор может

прогарммировать в цикле SL максимум 8192

элементов контура.

Знак числа параметра цикла Глубина определяет

направление обработки. Если программируется

глубина = 0, то УЧПУ не отрабатывает цикла.

Использовать фрезу с режущим по середине

торцовым

зубом (ДИН 844).

Цилиндр должен быть закреплённым соосно на

поворотном столе.

Ось шпинделя должна пробегать перпендикулярно к

оси поворотного стола. Если такое не имеет места, то

УЧПУ выдаёт сообщение об ошибках.

Этот цикл можно выполнить также при наклонённой

плоскости обработки.

УЧПУ проверяет, лежит в пределах индикации оси

вращения корригированная или некорригированная

траектория

инструмента (установлено в параметре

станка 810.x). В случае сообщения об ошибках

“Ошибка программирования контура” установить тогда

MP 810.x = 0.

472 8 Программирование: циклы

8.8 SL-циклы

 Глубина фрезерования Q1 (инкрементно):

расстояние между оболочкой цилиндра и дном

контура

 Припуск для чистовой обработки со стороны

Q3 (инкрементно): припуск для чистовой

обработки на стенке паза. Припуск для чистовой

обработки уменьшает ширину паза вдвое

записанного значения

 Безопасное расстояние Q6 (инкрементно):

расстояние между лобовой стороной инструмента

и поверхностью оболочки цилиндра

 Глубина врезания Q10 (инкрементно): размер, на

который инструмент каждый раз врезается

 Подача врезания Q11: подача при движениях

перемещения на оси шпинделя

 Подача фрезерования Q12: подача при

движениях перемещения на плоскости обработки

 Радиус цилиндра Q16: радиус цилиндра, на

котором должен обрабатываться контур

 Вид простовления размеров? Градусы =0 ММ/

INCH (ДЮЙМЫ)=1 Q17: программировать

координаты оси вращения в подпрограмме в

градусах или мм (inch/дюймах)

 Ширина паза Q20: ширина производимого паза

 Допуск? Q21: Если используется инструмент,

меньше программированной ширины паза Q20 то

возникают обусловленные перемещением

искажения на стенках паза в случае окружностей и

наклоненных прямых. Если дефинируется допуск

Q21,тогда УЧПУ выполняет канавку путем

дополнительного прохода фрезерования так, как

будто канавка фрезеровалась бы с помощью

инструмента, величиной соотвествующего

ширине канавки. С Q21 определяется

допускаемое отклонение

от этой идеальной

канавки. Количество дополнительеных проходов

зависит от радиуса цилиндра, используемого

инструмента и глубины канавки. Чем меньше

определяется допуск, тем точнее изготовляется

канавка, тем дольше однако продолжается также

дополнительная обработка. Рекомендуется:

использовать допуск в 0.02 mm. Функция не

активная: 0 ввести (стандартная настройка)

Пример: NC-кадры

63 CYCL DEF 28 ОБРАЗУЮЩАЯ ЦИЛИНДРА

Q1=-8 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ

Q3=+0 ;ПРИПУСК СО СТОРОНЫ

Q6=+0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q10=+3 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ

Q16=25 ;РАДИУС

Q17=0 ;ВИД ПРОСТ.РАЗМЕРОВ

Q20=12 ;ШИРИНА ПАЗА

Q21=0 ;ДОПУСК

HEIDENHAIN iTNC 530 473

8.8 SL-циклы

ОБРАЗУЮЩАЯ ЦИЛИНДРА фрезерование

прутка (цикл 29, ПО-опция 1)

С помощью этого цикла можно перенести определённый на

развёртке пруток на оболочку цилиндра. УЧПУ так установливает

инструмент в этом цикле, что стенки пробегают всегда

паралелльно друг к другу при активной коррекции на радиус.

Программировать траекторию центра прутка с указанием

коррекции на радиус инструмента. C помощью коррекции на

радиус определяется, изготовляет ли УЧПУ

пруток попутно или

поперечно.

В конечных точках прутка УЧПУ прибаляет принципиально всегда

полуокружность, которой радиус соответствует половине ширины

прутка.

1 УЧПУ позиционирует инструмент над точкой старта

обработки. Точку старта УЧПУ раcсчитывает из ширины

прутка и диаметра инструмента. Эта точка лежит со

смещением на половину ширины прутка и диаметрa

инструмента раядом

с первой, определенной в подпрограмме

контура точкой. Коррекция на радиус определяет, запускается

ли обработка с левой (1, RL=попутно) или с правой стороны

прутка (2, RR=встречно)

2 После позиционирования на первую глубину врезания УЧПУ,

инструмент перемещается по дуге окружности с подачей

фрезерования Q12 тангенциально к стенке прутка. При

необходимости учитывается припуск для чистовой

обработки

со стороны.

3 На первой глубине врезания инструмент фрезерует с подачей

Q12 вдоль стенки прутка, до полного изготовления стойки

4 Затем инструмент перемещается тангенциально от стенки

прутка обратно к точке старта обработки

5 Эти шаги 2 до 4 повторяются, до достижения

программированной глубины фрезерования Q1

6 Затем инструмент возвращается на оси инструментов на

безопасную высоту или

на программированную в последнем

перед циклом позицию (зависит от параметра станка 7420)

1 2

Станок и УЧПУ должны быть подготовлены

производителем станков.

474 8 Программирование: циклы

8.8 SL-циклы

 Глубина фрезерования Q1 (инкрементно):

расстояние между оболочкой цилиндра и дном

контура

 Припуск для чистовой обработки со стороны

Q3 (инкрементно): припуск для чистовой

обработки на стенке прутка. Припуск на чистовую

обработку увеличивает ширину прутка вдвое

записанного значения

 Безопасное расстояние Q6 (инкрементно):

расстояние между лобовой стороной инструмента

и поверхностью оболочки цилиндра

 Глубина врезания Q10 (инкрементно): размер, на

который инструмент каждый раз врезается

 Подача врезания Q11: подача при движениях

перемещения на оси шпинделя

 Подача фрезерования Q12: подача при

движениях перемещения на плоскости обработки

 Радиус цилиндра Q16: радиус цилиндра, на

котором должен обрабатываться контур

Обратите внимание перед программированием

В первом кадре ЧУ подпрограммы контура

программировать всегда обои координаты оболочки

цилиндра.

Обратите внимание, чтобы инструмент всегда

распологал достаточным местом для движения

подвода и отвода со стороны.

Память для SL-цикла ограничена. Оператор может

прогарммировать в цикле SL максимум 8192

элементов контура.

Знак числа параметра цикла Глубина определяет

направление обработки.

Если программируется

глубина = 0, то УЧПУ не отрабатывает цикла.

Цилиндр должен быть закреплённым соосно на

поворотном столе.

Ось шпинделя должна пробегать перпендикулярно к

оси поворотного стола. Если такое не имеет места, то

УЧПУ выдаёт сообщение об ошибках.

Этот цикл можно выполнить также при наклонённой

плоскости обработки.

УЧПУ проверяет, лежит в пределах индикации

оси

вращения корригированная или некорригированная

траектория инструмента (установлено в параметре

станка 810.x). В случае сообщения об ошибках

“Ошибка программирования контура” установить тогда

MP 810.x = 0.

Пример: NC-кадры

63 CYCL DEF 29 ОБРАЗ.ЦИЛИНДРА ПРУТОК

Q1=-8 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ

Q3=+0 ;ПРИПУСК СО СТОРОНЫ

Q6=+0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q10=+3 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ

Q16=25 ;РАДИУС

Q17=0 ;ВИД ПРОСТ.РАЗМЕРОВ

Q20=12 ;ШИРИНА ПРУТКА

HEIDENHAIN iTNC 530 475

8.8 SL-циклы

 Вид простовления размеров? Градусы =0 ММ/

INCH (ДЮЙМЫ)=1 Q17: программировать

координаты оси вращения в подпрограмме в

градусах или мм (inch/дюймах)

 Ширина прутка Q20: ширина производимого

прутка

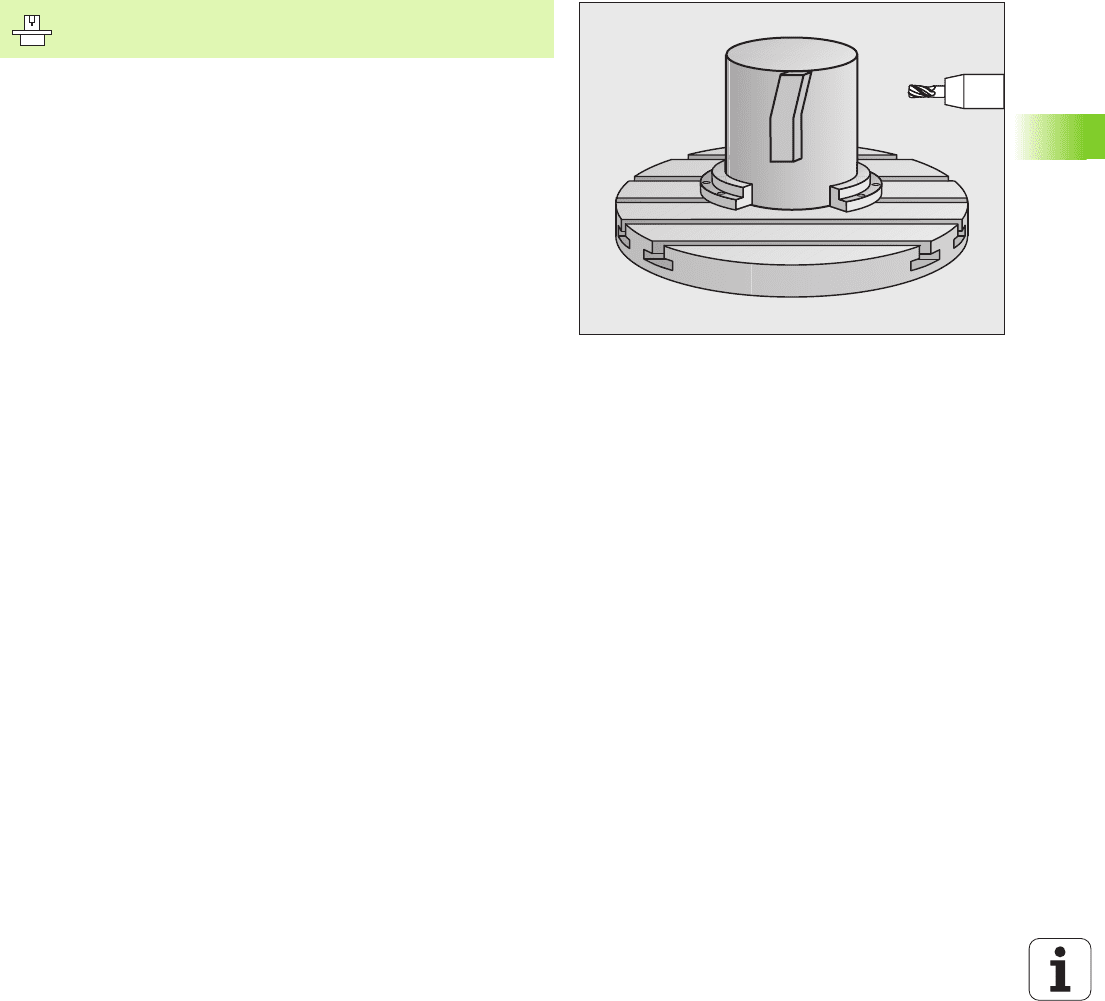

ОБОЛОЧКА ЦИЛИНДРА фрезерование

внешнего контура (цикл 39, опция ПО 1)

С помощью этого цикла можете определённый на развёртке

открытый контур перенести на оболочку цилиндра. УЧПУ так

установливает инструмент в этом цикле, что стенка

фрезерованного контура пробегает всегда паралелльно к оси

цилиндра при актиной коррекции радиуса.

В отличие от циклов 28 и 29 определяете в подпрограмме контура

действительно производимый контур.

1 УЧПУ позиционирует инструмент

над точкой старта

обработки. Точку старта УЧПУ установливает со смещением

на диаметр инструмента раядом с первой, определенной в

подпрограмме контура точкой

2 После позиционирования на первую глубину врезания УЧПУ,

инструмент перемещается по дуге окружности с подачей

фрезерования Q12 тангенциально к контуру. При

необходимости учитывается припуск для чистовой обработки

со стороны.

3 На первой

глубине подвода инструмент фрезерует с подачей

Q12 вдоль контура, пока дефинированная линия контура не

будет полностью изготовлена.

4 Затем инструмент перемещается тангенциально от стенки

прутка обратно к точке старта обработки

5 Эти шаги 2 до 4 повторяются, до достижения

программированной глубины фрезерования Q1

6 Затем инструмент возвращается на оси инструментов на

безопасную высоту или на программированную

в последнем

перед циклом позицию (зависит от параметра станка 7420)

Станок и УЧПУ должны быть подготовлены

производителем станков.

476 8 Программирование: циклы

8.8 SL-циклы

 Глубина фрезерования Q1 (инкрементно):

расстояние между оболочкой цилиндра и дном

контура

 Припуск для чистовой обработки со стороны

Q3 (инкрементно): припуск для чистовой

обработки на стенке контура.

 Безопасное расстояние Q6 (инкрементно):

расстояние между лобовой стороной инструмента

и поверхностью оболочки цилиндра

 Глубина врезания Q10 (инкрементно): размер, на

который инструмент каждый раз врезается

 Подача врезания Q11: подача при движениях

перемещения на оси шпинделя

 Подача фрезерования Q12: подача при

движениях перемещения на плоскости обработки

 Радиус цилиндра Q16: радиус цилиндра, на

котором должен обрабатываться контур

 Вид простовления размеров? Градусы =0 ММ/

INCH (ДЮЙМЫ)=1 Q17: программировать

координаты оси вращения в подпрограмме в

градусах или мм (inch/дюймах)

Обратите внимание перед программированием

В первом кадре ЧУ подпрограммы контура программ-

ировать всегда обои координаты оболочки цилиндра.

Обратите внимание, чтобы инструмент всегда

распологал достаточным местом для движения

подвода и отвода со стороны.

Память для SL-цикла ограничена. Оператор может

прогарммировать в цикле SL максимум 8192

элементов контура.

Знак числа параметра цикла Глубина определяет

направление

обработки. Если программируется

глубина = 0, то УЧПУ не отрабатывает цикла.

Цилиндр должен быть закреплённым соосно на

поворотном столе.

Ось шпинделя должна пробегать перпендикулярно к

оси поворотного стола. Если такое не имеет места, то

УЧПУ выдаёт сообщение об ошибках.

Этот цикл можно выполнить также при наклонённой

плоскости обработки.

УЧПУ проверяет, лежит в пределах

индикации оси

вращения корригированная или некорригированная

траектория инструмента (установлено в параметре

станка 810.x). В случае сообщения об ошибках

“Ошибка программирования контура” установить тогда

MP 810.x = 0.

Пример: NC-кадры

63 CYCL DEF 39 ОБРАЗ.ЦИЛИНДРА КОНТУР

Q1=-8 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ

Q3=+0 ;ПРИПУСК СО СТОРОНЫ

Q6=+0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q10=+3 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ

Q16=25 ;РАДИУС

Q17=0 ;ВИД ПРОСТ.РАЗМЕРОВ

HEIDENHAIN iTNC 530 477

8.8 SL-циклы

Пример: протягивание и вторичное протягивание кармана

0 BEGIN PGM C20 MM

1 BLK FORM 0.1 Z X-10 Y-10 Z-40

2 BLK FORM 0.2 X+100 Y+100 Z+0

Дефиниция заготовки

3TOOL DEF 1L+0R+15

Определение инструмента протяжной инструмент для

предварит.протягивания

4TOOL DEF 2L+0R+7.5

Определение инструмента протяжной инструмент для

вторичного протягивания

5 TOOL CALL 1 Z S2500

Вызов инструмента протяжной инструмент для

предварительного протягивания

6LZ+250R0FMAX

Отвод инструмента от загатовки

7 CYCL DEF 14.0 КОНТУР

Определить подпрограмму контура

8 CYCL DEF 14.1 МЕТКА КОНТУРА 1

9 CYCL DEF 20 ДАННЫЕ КОНТУРА

Определение общих параметров обработки

Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ

Q2=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ

Q3=+0 ;ПРИПУСК СО СТОРОНЫ

Q4=+0 ;ПРИПУСК НА ГЛУБИНЕ

Q5=+0 ;КООРД. ПОВЕРХ.

Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА

Q8=0.1 ;РАДИУС ЗАКРУГЛЕНИЯ

Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ

R30

R20

60°

478 8 Программирование: циклы

8.8 SL-циклы

10 CYCL DEF 22 ЧЕРН.ОБРАБОТКА

Дефиниция цикла Предпротягивание

Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=350 ;ПОДАЧА ЧЕ РН.ОБР.

Q18=0 ;ИНСТР.ЧЕРНОВОЙ ОБРАБ.

Q19=150 ;ПОДАЧА МАЯТНИКОВЫМ

ДВИЖЕНИЕМ

Q208=30000;ПОДАЧА ВОЗВРАТА

11 CYCL CALL M3

Вызов цикла Предпротягивание

12 L Z+250 R0 FMAX M6

Смена инструмента

13 TOOL CALL 2 Z S3000

Вызов инструмента протяжной инструмент вторичного

протягивания

14 CYCL DEF 22 ЧЕРН.ОБРАБОТКА

Дефиниция цикла Вторичное протягивание

Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=350 ;ПОДАЧА ЧЕ РН.ОБР.

Q18=1 ;ИНСТР.ЧЕРНОВОЙ ОБРАБ.

Q19=150 ;ПОДАЧА МАЯТНИКОВЫМ

ДВИЖЕНИЕМ

Q208=30000;ПОДАЧА ВОЗВРАТА

15 CYCL CALL M3

Вызов цикла Вторичное протягивание

16 L Z+250 R0 FMAX M2

Свободный ход инструмента, конец программы

17 LBL 1

Подпрограмма контура

18 L X+0 Y+30 RR

смотри „Пример: FK-программирование 2”, страница 284

19 FC DR- R30 CCX+30 CCY+30

20 FL AN+60 PDX+30 PDY+30 D10

21 FSELECT 3

22 FPOL X+30 Y+30

23 FC DR- R20 CCPR+55 CCPA+60

24 FSELECT 2

25 FL AN-120 PDX+30 PDY+30 D10

26 FSELECT 3

27 FC X+0 DR- R30 CCX+30 CCY+30

28 FSELECT 2

29 LBL 0

30 END PGM C20 MM

HEIDENHAIN iTNC 530 479

8.8 SL-циклы

Пример: предсверление, черновая и чистовая обработка накладывающихся на

себя контуров

0 BEGIN PGM C21 MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-40

Дефиниция заготовки

2 BLK FORM 0.2 X+100 Y+100 Z+0

3TOOL DEF 1L+0R+6

Определение инструмента сверло

4TOOL DEF 2L+0R+6

Дефиниция инструмента черновая/чистовая обработка

5 TOOL CALL 1 Z S2500

Вызов инструмента: сверло

6LZ+250R0FMAX

Отвод инструмента от загатовки

7 CYCL DEF 14.0 КОНТУР

Определение подпрограмм контура

8 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4

9 CYCL DEF 20 ДАННЫЕ КОНТУРА

Определение общих параметров обработки

Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ

Q2=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ

Q3=+0.5 ;ПРИПУСК СО СТОРОНЫ

Q4=+0.5 ;ПРИПУСК НА ГЛУБИНЕ

Q5=+0 ;КООРД. ПОВЕРХ.

Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА

Q8=0.1 ;РАДИУС ЗАКРУГЛЕНИЯ

Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ

100

R25

480 8 Программирование: циклы

8.8 SL-циклы

10 CYCL DEF 21 ПРЕДСВЕРЛЕНИЕ

Дефиниция цикла Предсверление

Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=250 ;ПОДАЧА ВРЕЗАНИЯ

Q13=2 ;ИНСТР.ЧЕРНОВОЙ ОБРАБ.

11 CYCL CALL M3

Вызов цикла Предсверление

12 L +250 R0 FMAX M6

Смена инструмента

13 TOOL CALL 2 Z S3000

Вызов инструмента черновая/чистовая обработка

14 CYCL DEF 22 ЧЕРН.ОБРАБОТКА

Дефиниция цикла Протягивание

Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=350 ;ПОДАЧА ЧЕ РН.ОБР.

Q18=0 ;ИНСТР.ЧЕРНОВОЙ ОБРАБ.

Q19=150 ;ПОДАЧА МАЯТНИКОВЫМ

ДВИЖЕНИЕМ

Q208=30000;ПОДАЧА ВОЗВРАТА

Q401=100 ;КОЭФФ.ПОДАЧИ

Q404=0 ;СТРАТЕГИЯ

ДОП.ОБРАБОТКИ

15 CYCL CALL M3

Вызов цикла Протягивание

16 CYCL DEF 23 ЧИСТ.ОБРАБ.ДНА

Дефиниция цикла Чистовая обработка на глубине

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=200 ;ПОДАЧА ЧЕ РН.ОБР.

Q208=30000;ПОДАЧА ВОЗВРАТА

17 CYCL CALL

Вызов цикла Чистовая обработка на глубине

18 CYCL DEF 24 ЧИ СТ.ОБРАБ.СО СТОРОНЫ

Дефиниция цикла Чистовая обработка со стороны

Q9=+1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ

Q11=100 ;ПОДАЧА ВРЕЗАНИЯ

Q12=400 ;ПОДАЧА ЧЕ РН.ОБР.

Q14=+0 ;ПРИПУСК СО СТОРОНЫ

19 CYCL CALL

Вызов цикла Чистовая обработка со стороны

20 L Z+250 R0 FMAX M2

Свободный ход инструмента, конец программы
