8.9 SL-циклы со сложной формулой контура
Определение описаний контуров
С помощью функции DECLARE CONTOUR записываете тракт для
программ, из которых УЧПУ берет описания контура. Кроме того
можете выбирать для этого описания конутра отедльную глубину
(FCL 2-функция):
индицировать строку программируемых клавиш со
специальными функциями
Меню функций для обработки контура и точек
выбрать
Softkey DECLARE CONTOUR нажать
Номер для описания контура QC ввести, с
помощью клавиши ENT потвердить
Ввести полное имя программы содержащей
описание контура, с помощью клавиши END
подтвердить или по желанию
Дефинировать отдельную глубину для избранного
контура
С помощью указанных описателей контура QC можете
пересчитывать в формуле контура разные контуры
друг с другом.
Если используются контуры с отдельными значениями
глубины, то следует присвоивать всем подконтурам
глубину (или присвоивать глубину 0).
492 8 Программирование: циклы
8.9 SL-циклы со сложной формулой контура
Ввод сложной формулы контура
Через программируемые клавиши можете соединить разные
контуры в одной математической формуле друг с другом:
индицировать строку программируемых клавиш со
специальными функциями
Меню функций для обработки контура и точек
выбрать
Softkey ФОРМУЛА КОНТУРА нажать: TNC
показывает следующие softkeys:
Логическая функция Softkey
прорезание с
нпр. QC10 = QC1 & QC5
соединенный с
нпр. QC25 = QC7 | QC18
соединенный с, но без прореза
нпр. QC12 = QC5 ^ QC25
резание с дополнением от
нпр. QC25 = QC1 \ QC2
Дополнение области контура
нпр. Q12 = #Q11
Открыть скобки
нпр. QC25 = QC1 * (QC2 + QC3)
Закрыть скобки
нпр. QC25 = QC1 * (QC2 + QC3)
Дефинирование отдельного контура
нпр. QC12 = QC1
HEIDENHAIN iTNC 530 493
8.9 SL-циклы со сложной формулой контура
Перекрывающиеся контуры
УЧПУ рассмотривает принципиально программированный контур
как карман. С помощью функций формулы контура имеете
возможность, преобразит контур на остров
Карманы и острова можете соединять друг с другом, образуя
новый контур. Таким образом можно увеличивать поверхность
кармана путём наложения другово кармана или уменьшать
размеры острова.

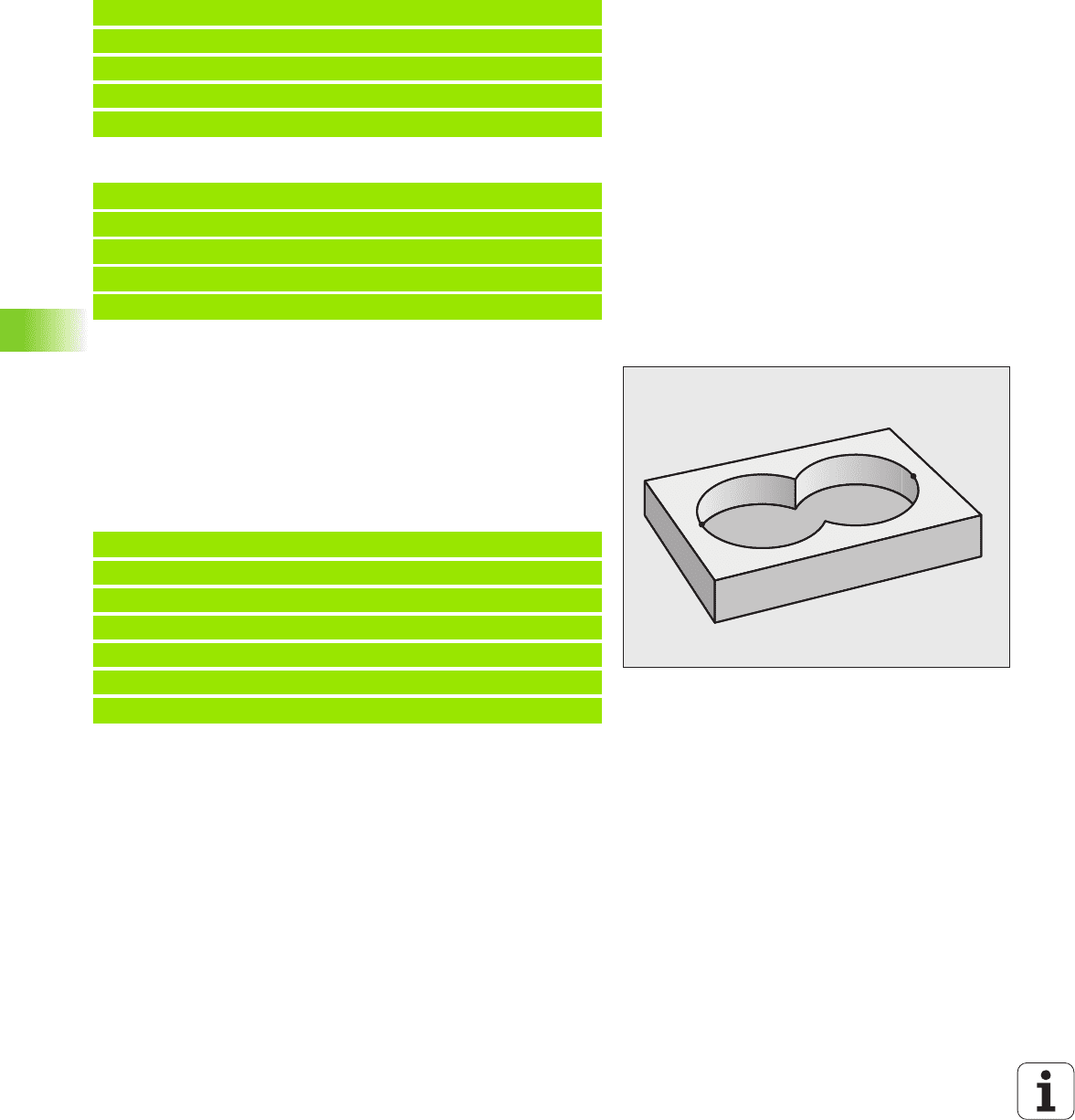

Подпрограммы: перекрывающиеся карманы
Карманы A и B перекрываются.
УЧПУ расчитывает точки
пересечения S1 и S2, их не надо больше
программировать.
Карманы программируются как полные круги.
Последующие примеры программ это программы
описания контура, определяемые в программе
определения контура. Программа определения
контура в свою очередь вызывается через функцию
SEL CONTOUR в главной программе.
494 8 Программирование: циклы
8.9 SL-циклы со сложной формулой контура
Программа описания контура 1: карман А
Программа описания контура 2: карман В
“Суммарная ”-площадь
Обе составные поверхности A и B, включая совместную
поверхность перекрытия должны обрабатываться:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
0 BEGIN PGM КАРМАН_A MM
1 L X+10 Y+50 R0
2CCX+35Y+50
3 C X+10 Y+50 DR-
4 END PGM КАРМАН_A MM
0 BEGIN PGM КАРМАН_В MM
1 L X+90 Y+50 R0
2CCX+65Y+50
3 C X+90 Y+50 DR-
4 END PGM КАРМАН_В MM
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
HEIDENHAIN iTNC 530 495
8.9 SL-циклы со сложной формулой контура
“Разностная” площадь
Поверхность A должна обрабатываться без перекрытого
поверхостью B участка:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхность B вычитывается с помощью
функции “прорезаный с дополнением от“ от поверхности A
Программа определения контура:

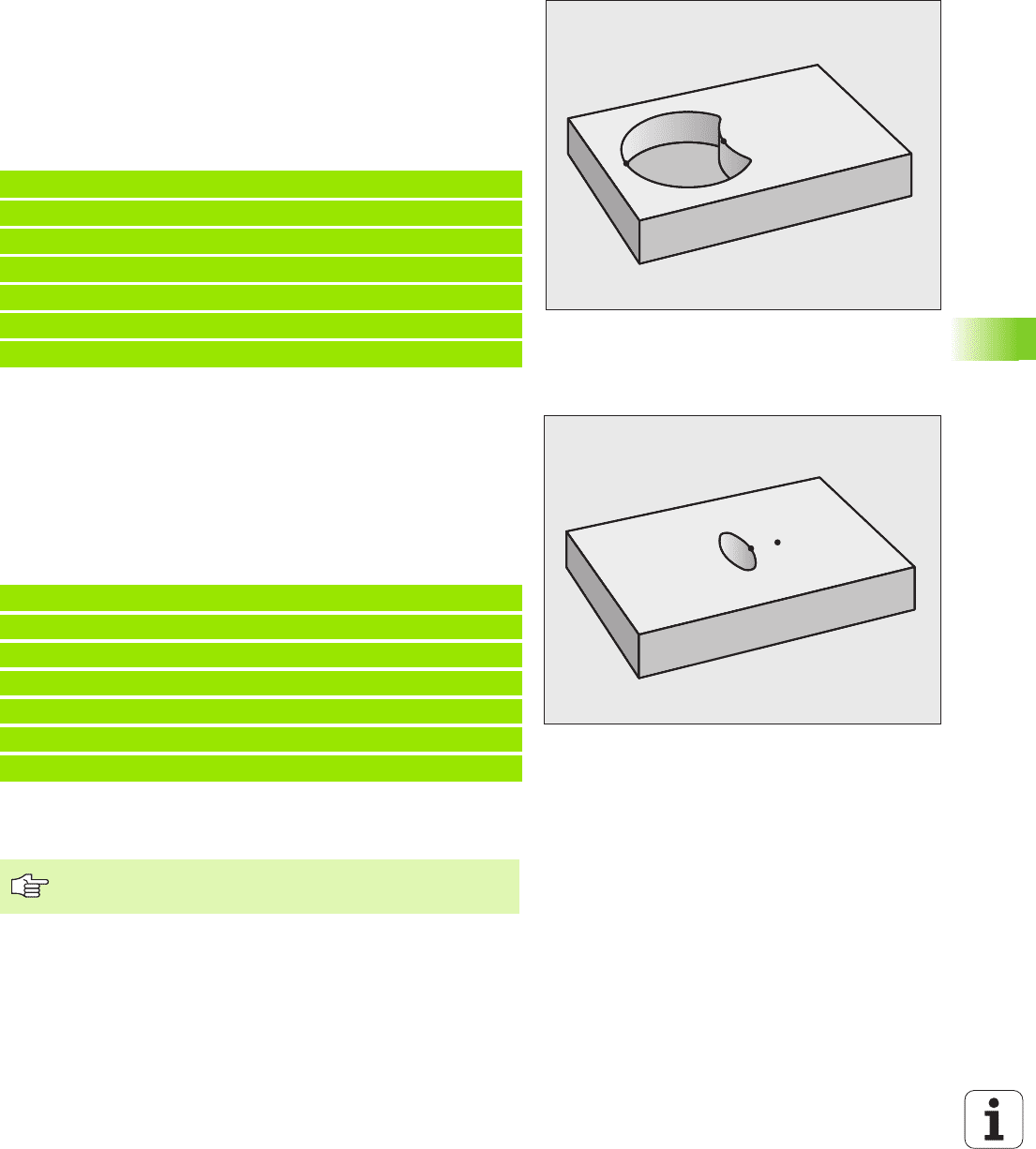

Площадь «пересечения»
Перекрытая A и B площадь должна обрабатываться. (Просто
перекрытые площади должны оставаться необработанными).
Поверхности
A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
отработка с помощью SL-циклов
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
Обработка общего контура выполняется с помощью
SL-циклов 20 - 24 (смотри „SL-циклы” на странице 451)
496 8 Программирование: циклы
8.9 SL-циклы со сложной формулой контура

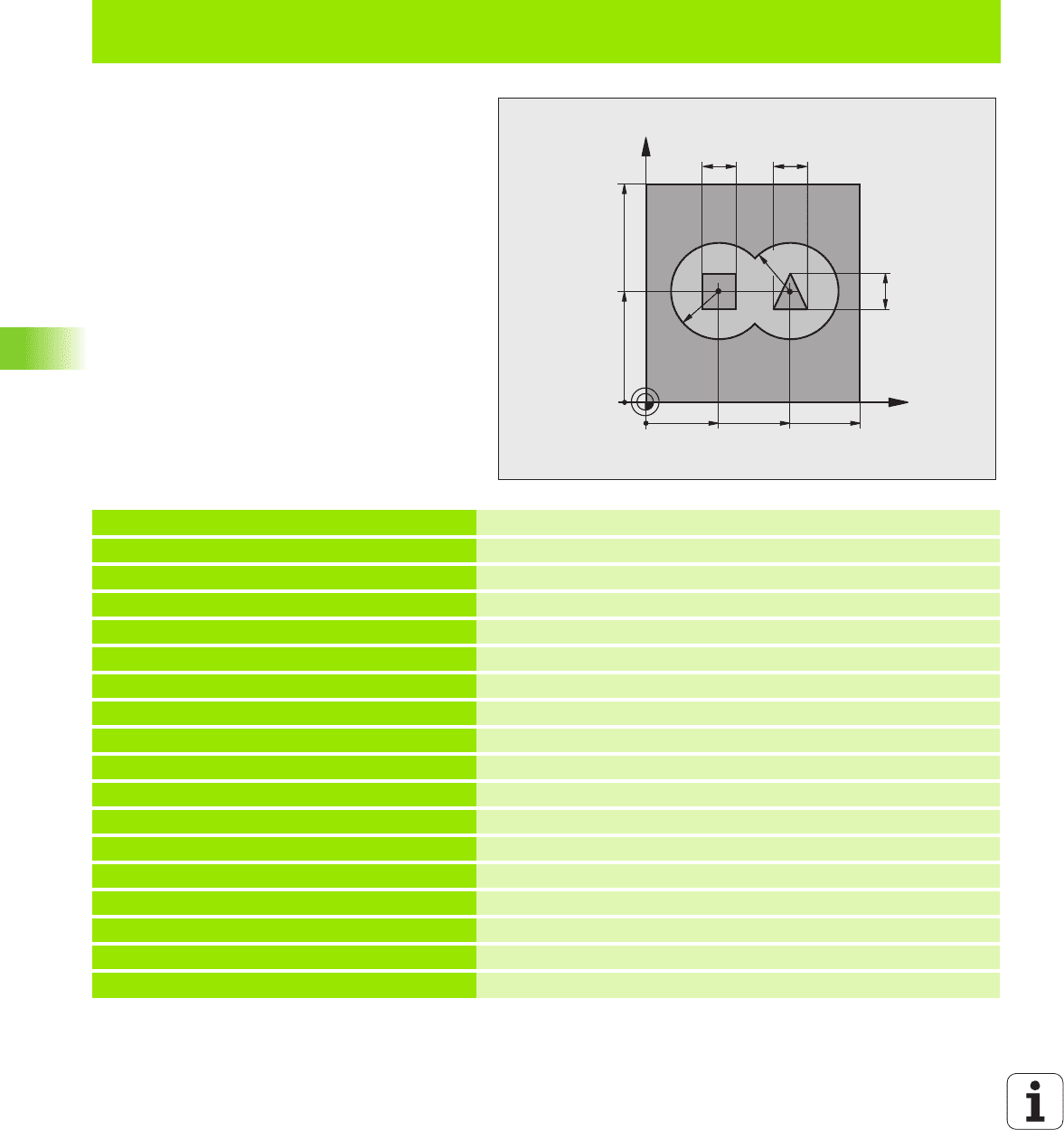

Пример: накладывающиеся контуры с формулой контура черновая и чистовая
обработка
0 BEGIN PGM KONTUR MM
1BLK FORM 0.1ZX+0Y+0Z-40
Дефиниция заготовки
2BLK FORM 0.2X+100Y+100Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента
4 TOOL DEF 2 L+0 R+3
Определение инструмента
5TOOL CALL 1ZS2500
Вызов инструмента
6LZ+250R0FMAX
Отвод инструмента от загатовки
7 SEL CONTOUR “MODEL“
Программа определения контура:
8CYCL DEF 20ДАННЫЕ КОНТУРА
Определение общих параметров обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.5 ;ПРИПУСК СО СТОРОНЫ
Q4=+0.5 ;ПРИПУСК НА ГЛУБИНЕ
Q5=+0 ;КООРД. ПОВЕРХ.
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
HEIDENHAIN iTNC 530 497
8.9 SL-циклы со сложной формулой контура
Программа определения контура с формулой контура:
9 CYCL DEF 22 ЧЕ РН .ОБРАБОТКА
Дефиниция цикла Протягивание
Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=350 ;ПОДАЧА ЧЕ РН.ОБР.
Q18=0 ;ИНСТР.ЧЕ РНО ВОЙ ОБРАБ.
Q19=150 ;ПОДАЧА МАЯТНИКОВЫМ
ДВИЖЕНИЕМ
Q401=100 ;КОЭФФ.ПОДАЧИ
Q404=0 ;СТРАТЕГИЯ
ДОП.ОБРАБОТКИ
10 CYCL CALL M3
Вызов цикла Протягивание
11 TOOL CALL 2 Z S5000
Вызов инструмента
12 CYCL DEF 23 ЧИС Т.ОБРАБ.ДНА
Дефиниция цикла Чистовая обработка на глубине
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=200 ;ПОДАЧА ЧЕ РН.ОБР.
13 CYCL CALL M3
Вызов цикла Чистовая обработка на глубине
14 CYCL DEF 24 ЧИ СТ.ОБРАБ.СО СТОРОНЫ
Дефиниция цикла Чистовая обработка со стороны
Q9=+1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=400 ;ПОДАЧА ЧЕ РН.ОБР.
Q14=+0 ;ПРИПУСК СО СТОРОНЫ
15 CYCL CALL M3
Вызов цикла Чистовая обработка со стороны
16 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
17 END PGM KONTUR MM
0 BEGIN PGM MODEL MM
Программа определения контура:
1 DECLARE CONTOUR QC1 = “KREIS1“
Определение определителя контура для программы “KРУГ1“
2 FN 0: Q1 =+35
Распределение значений для применяемых параметров в PGM
“KРУГ31XY“
3 FN 0: Q2 = +50
4 FN 0: Q3 =+25
5 DECLARE CONTOUR QC2 = “KREIS31XY“
Определение определителя контура для программы
“KРУГ31XY“
6 DECLARE CONTOUR QC3 = “DREIECK“
Определение определителя контура для программы
“ТРЕХУГОЛЬНИК“
7 DECLARE CONTOUR QC4 = “QUADRAT“
Определение определителя контура для программы “КВАДРАТ“
8 QC10 = ( QC 1 | QC 2 ) \ QC 3 \ QC 4
Формула контура
9 END PGM MODEL MM
498 8 Программирование: циклы
8.9 SL-циклы со сложной формулой контура
Программы описания контуров:
0 BEGIN PGM KREIS1 MM
Программы описания контуров: окружность справа
1CCX+65Y+50
2LPR+25PA+0R0
3CPIPA+360DR+
4 END PGM KREIS1 MM
0 BEGIN PGM KREIS31XY MM
Программы описания контуров: окружность слева
1CCX+Q1Y+Q2
2 LP PR+Q3 PA+0 R0
3CPIPA+360DR+
4 END PGM KREIS31XY MM
0 BEGIN PGM DREIECK MM
Программы описания контуров: треугольник справа
1 L X+73 Y+42 R0
2 L X+65 Y+58
3 L X+58 Y+42
4LX+73
5 END PGM DREIECK MM
0 BEGIN PGM QUADRAT MM
Программы описания контуров: квадрат слева
1 L X+27 Y+58 R0
2LX+43
3LY+42
4LX+27
5LY+58
6 END PGM QUADRAT MM
HEIDENHAIN iTNC 530 499
8.10 SL-циклы с простой формулой контура
8.10 SL-циклы с простой
формулой контура
Основы
С помощью SL-циклов и простой формулы контура можете
составлять контуры, состоящие из 9 подконтуров (карманов или
островов) простым способом. Отдельные подконтуры (данные
геометрии) вводите в качестве отдельных программ. Таким
образом все делительные контуры можно использовать
несколько раз. Из выбранных подконтуров ЧПУ рассчитывает
весь контур.
Свойства делительных контуров
УЧПУ распознавает принципияльно все контуры
как карман. Не
программируйте корекции радиуса.
УЧПУ игнорирует подачи F и дополнительные функции M
Пересчёты координат допускаются. Если они программируются
в подконтурах, то действуют также в последующих
подпрограммах, однако не надо их сбросывать после вызова
цикла
Подпрогаммы могут содержать координаты на оси шпинделя,
но эти игнорируются
В первом наборе координат подпрограммы
определяете
плоскость обработки. Дополнительные оси U,V,W допускаются
Пример: Схема: отработка с помощью SL-
циклов и сложной формулы контура
0 BEGIN PGM CONTDEF MM
...
5 CONTOUR DEF
P1= “POCK1.H“
I2 = “ISLE2.H“ DEPTH5
I3 “ISLE3.H“ DEPTH7.5
6 CYCL DEF 20 ДАННЫЕ КОНТУРА ...
8 CYCL DEF 22 ЧЕРН.ОБРАБОТКА ...
9 CYCL CALL
...
12 CYCL DEF 23 ЧИСТ.ОБР.ГЛУБИНЫ ...
13 CYCL CALL
...
16 CYCL DEF 24 ЧИСТ.ОБР. СО СТОРОНЫ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM CONTDEF MM
Память для одного SL-цикла (все программы контура)
ограничена до максимально 128 контуров.
Количество возможных элементов контура зависить от
вида контура (внутренний/наружный контур) и
количества описаний контуров и составляет как
максимум 16384 элементов контура.
500 8 Программирование: циклы
8.10 SL-циклы с простой формулой контура
Свойства циклов обработки
УЧПУ позиционирует перед каждым циклом автоматически на
безопасное расстояние
Каждый уровень глубины фрезеруется без подъёма
инструмента; острова обходятся со стороны
Радиус “внутренних углов” программируемый – инструмент не
остановливается, маркировка резания вне материала
избежается (действует для самой внешней траектории при
черновой и чистовой обработке со стороны)
При чистовой обработке
сторон УЧПУ подводится к контуру по
тангенциальной круговой траектории
В случае чистовой обработки на глубине УЧПУ подводит
инструмент также по тангенциальной круговой траектории к
загатовке (нпр.: ось шпинделя Z: круговая траектория на
плоскости Z/X)
УЧПУ обрабатывает контур непрерывно попутным движением
или встречным
Данные о размерах для обработки, как глубина фрезерования,
припуски и безопасное
расстояние вводите центрально в цикле
20 как ДАННЫЕ КОНТУРА.
С MP7420 определяете, куда УЧПУ позиционирует
инструмент в конце циклов от 21 до 24.
