8.8 SL-циклы
21 LBL 1
Подпрограмма контура 1: карман налево
22 CC X+35 Y+50
23 L X+10 Y+50 RR
24 C X+10 DR-
25 LBL 0
26 LBL 2
Подпрограмма контура 2: карман направо
27 CC X+65 Y+50
28 L X+90 Y+50 RR
29 C X+90 DR-
30 LBL 0
31 LBL 3
Подпрограмма контура 3: остров четырёхугольный налево
32 L X+27 Y+50 RL
33 L Y+58
34 L X+43
35 L Y+42
36 L X+27
37 LBL 0
38 LBL 4
Подпрограмма контура 4: остров трёхугольный направо
39 L X+65 Y+42 RL
40 L X+57
41 L X+65 Y+58
42 L X+73 Y+42
43 LBL 0
44 END PGM C21 MM
482 8 Программирование: циклы
8.8 SL-циклы

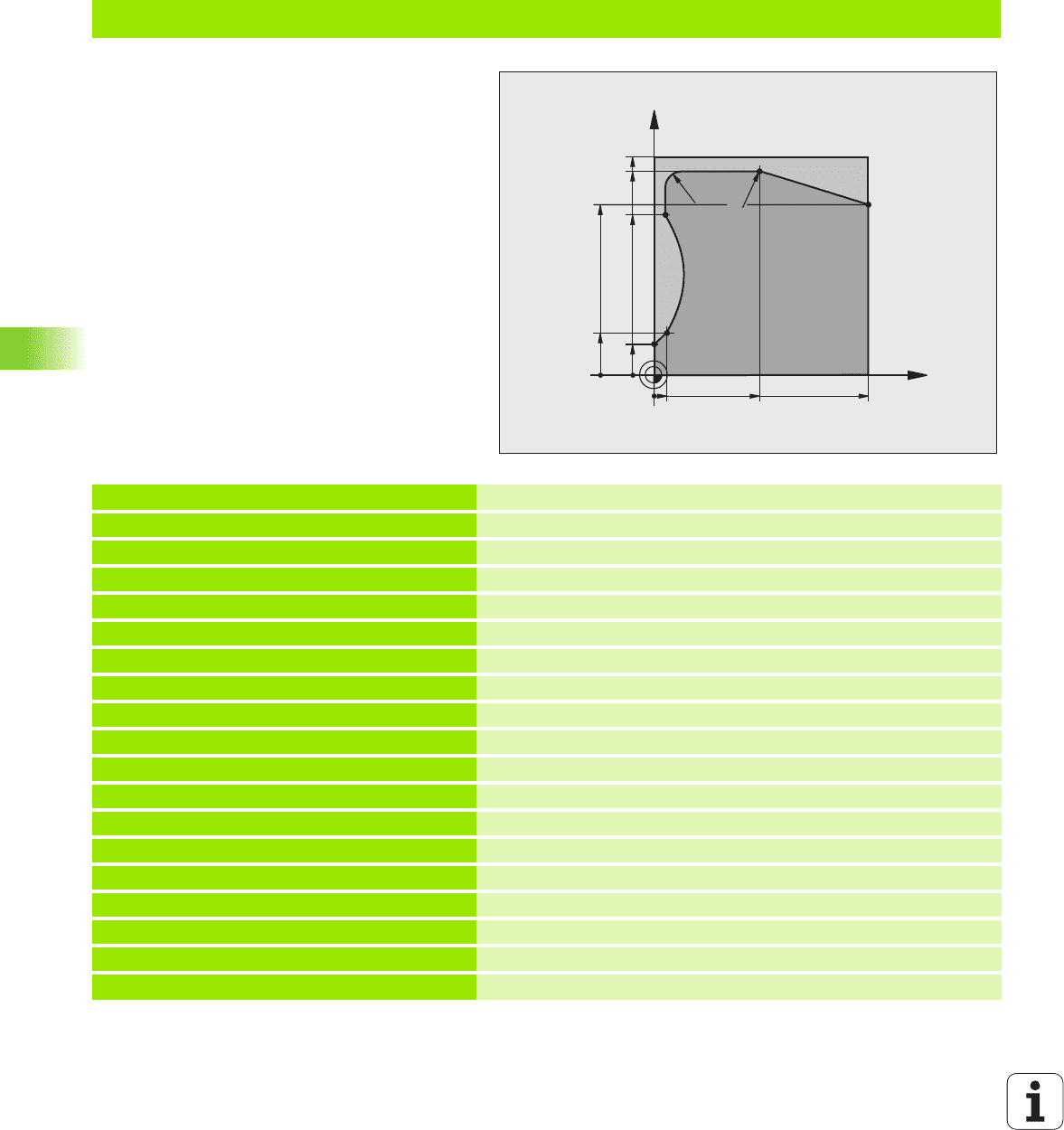

Пример: выделение контура
0 BEGIN PGM C25 MM
1BLK FORM 0.1ZX+0Y+0Z-40
Дефиниция заготовки
2BLK FORM 0.2X+100Y+100Z+0
3 TOOL DEF 1 L+0 R+10
Определение инструмента
4TOOL CALL 1ZS2000
Вызов инструмента
5LZ+250ROFMAX
Отвод инструмента от загатовки
6 CYCL DEF 14.0 КОНТУР
Определить подпрограмму контура
7 CYCL DEF 14.1 МЕТКА КОНТУРА 1
8CYCL DEF 25ВЫДЕЛЕНИЕ КОНТУРА
Определить параметры обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК СО СТОРОНЫ
Q5=+0 ;КООРД. ПОВЕРХ.
Q7=+250 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1 ;ВИД ФРЕЗЕРОВАНИЯ
9 CYCL CALL M3
Вызов цикла
10 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
HEIDENHAIN iTNC 530 483
8.8 SL-циклы
11 LBL 1
Подпрограмма контура
12 L X+0 Y+15 RL
13 L X+5 Y+20
14 CT X+5 Y+75
15 L Y+95
16 RND R7.5
17 L X+50
18 RND R7.5
19 L X+100 Y+80
20 LBL 0
21 END PGM C25 MM
484 8 Программирование: циклы
8.8 SL-циклы

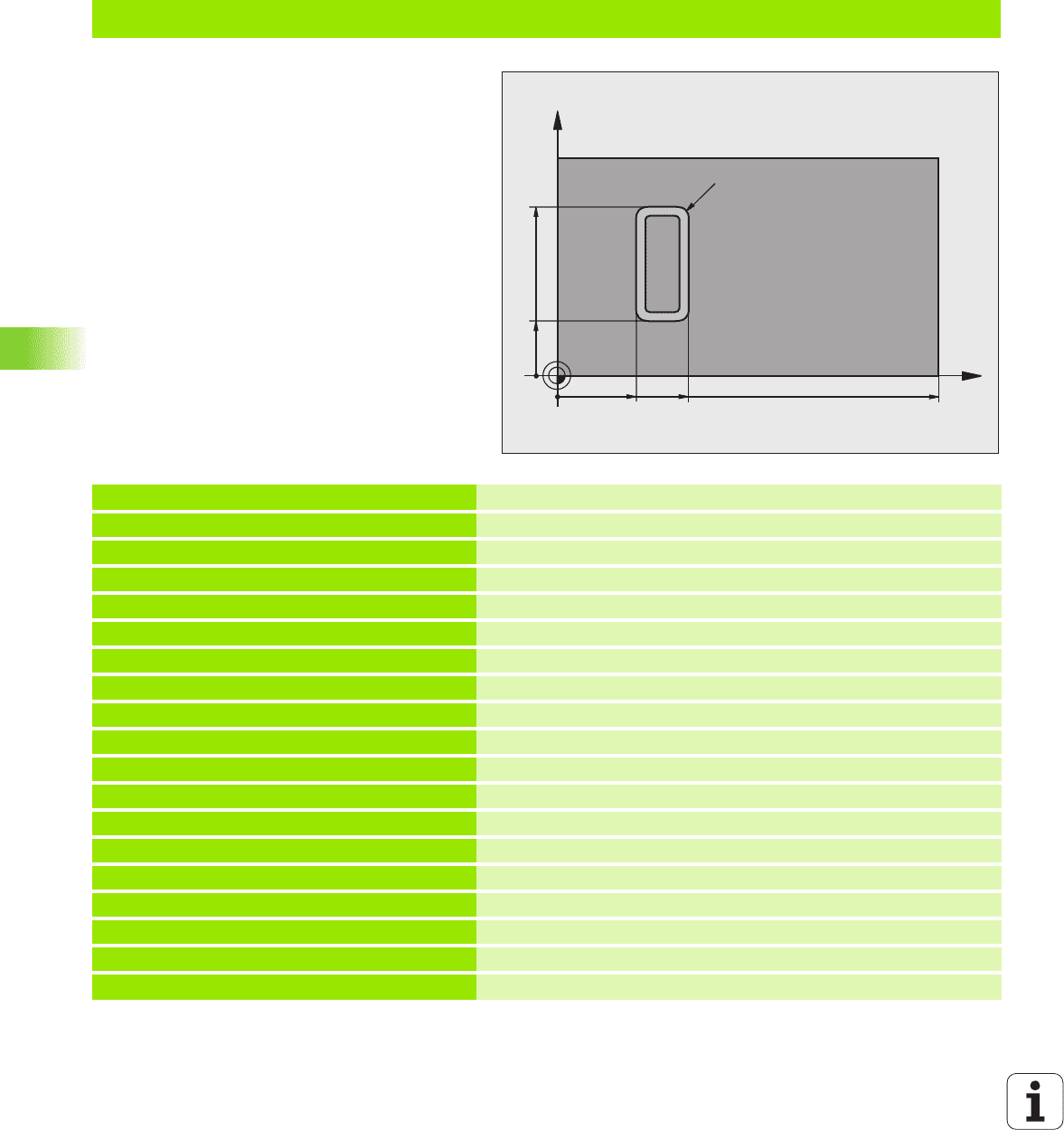

Пример: образующая цилиндра с помощью цикла 27
Подсказка:
Цилиндр закрепрлённый соосно на
поворотном столе.
Опорная точка лежит в центре поворотного
стола
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3.5
Определение инструмента
2TOOL CALL 1YS2000
Вызов инструмента, ось инструмента Y
3LX+250R0FMAX
Отвод инструмента от загатовки
4LX+0R0FMAX
Позиционирование инструмента по середине поворотного стола
5 CYCL DEF 14.0 КОНТУР
Определить подпрограмму контура
6 CYCL DEF 14.1 МЕТКА КОНТУРА 1
7CYCL DEF 27ОБРАЗУЮЩАЯ ЦИЛИНДРА
Определить параметры обработки
Q1=-7 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК СО СТОРОНЫ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q10=4 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=250 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q16=25 ;РАДИУС
Q17=1 ;ВИД ПРОСТ.РАЗМЕРОВ
8LC+0R0FMAXM3
Предпозиционировать поворотный стол
9 CYCL CALL
Вызов цикла
10 L Y+250 R0 FMAX M2
Свободный ход инструмента, конец программы
C
Z
157
60
30
20
R7.5
50
HEIDENHAIN iTNC 530 485
8.8 SL-циклы
11 LBL 1
Подпрограмма контура
12 L C+40 Z+20 RL
Данные на оси вращения в мм (Q17=1)
13 L C+50
14 RND R7.5
15 L Z+60
16 RND R7.5
17 L IC-20
18 RND R7.5
19 L Z+20
20 RND R7.5
21 L C+40
22 LBL 0
23 END PGM C27 MM
486 8 Программирование: циклы
8.8 SL-циклы

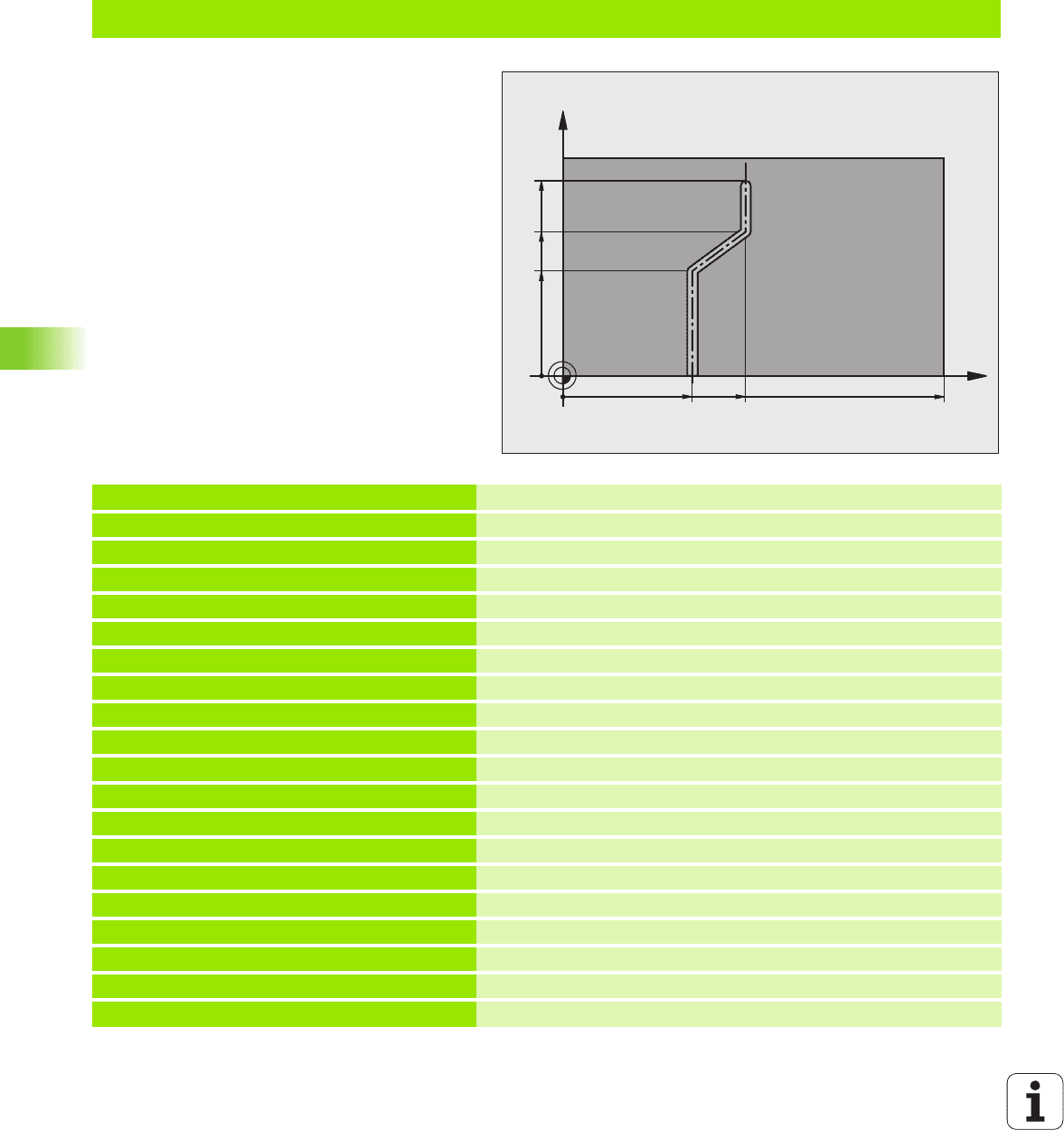

Пример: образующая цилиндра с помощью цикла 28
Подсказки:
Цилиндр закрепрлённый соосно на
поворотном столе.
Опорная точка лежит в центре поворотного
стола
Описание траектории точки центра в
подпрограмме контура
0 BEGIN PGM C28 MM
1 TOOL DEF 1 L+0 R+3.5
Определение инструмента
2TOOL CALL 1YS2000
Вызов инструмента, ось инструмента Y
3LY+250ROFMAX
Отвод инструмента от загатовки
4LX+0R0FMAX
Позиционирование инструмента по середине поворотного стола
5 CYCL DEF 14.0 КОНТУР
Определить подпрограмму контура
6 CYCL DEF 14.1 МЕТКА КОНТУРА 1
7CYCL DEF 28ОБРАЗУЮЩАЯ ЦИЛИНДРА
Определить параметры обработки
Q1=-7 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК СО СТОРОНЫ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q10=-4 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=250 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q16=25 ;РАДИУС
Q17=1 ;ВИД ПРОСТ.РАЗМЕРОВ
Q20=10 ;ШИРИНА ПАЗА
Q21=0.02 ;ДОПУСК
Дополнительная обработка активная
8LC+0R0FMAXM3
Предпозиционировать поворотный стол
9 CYCL CALL
Вызов цикла
C
Z
157
52.5
40
35
60
70
HEIDENHAIN iTNC 530 487
8.8 SL-циклы
10 L Y+250 R0 FMAX M2
Свободный ход инструмента, конец программы
11 LBL 1
Подпрограмма контура, описание траектории точки центра
12 L C+40 Z+0 RL
Данные на оси вращения в мм (Q17=1)
13 L Z+35
14 L C+60 Z+52.5
15 L Z+70
16 LBL 0
17 END PGM C28 MM
488 8 Программирование: циклы
8.9 SL-циклы со сложной формулой контура
8.9 SL-циклы со сложной
формулой контура
Основы
С помощью SL-циклов можете составлять компелксные контуры,
состоящие из делительных контуров (карманов или островов).
Отдельные подконтуры (данные геометрии) вводите в качестве
отдельных программ. Таким образом все делительные контуры
можно использовать несколько раз. Из избранных делительных
контуров, соединенных формулой контура, УЧПУ расчитывает
весь контур.
Пример: Схема: отработка с помощью SL-
циклов и сложной
формулы контура
0 BEGIN PGM KONTUR MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 ДАННЫЕ КОНТУРА ...
8 CYCL DEF 22 ЧЕРН.ОБРАБОТКА ...
9 CYCL CALL
...
12 CYCL DEF 23 ЧИСТ.ОБР.ГЛУБИНЫ ...
13 CYCL CALL
...
16 CYCL DEF 24 ЧИСТ.ОБР. СО СТОРОНЫ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM KONTUR MM
Память для одного SL-цикла (все программы контура)
ограничена до максимально 128 контуров.
Количество возможных элементов контура зависить от
вида контура (внутренний/наружный контур) и
количества описаний контуров и составляет как
максимум 16384 элементов контура.
SL-циклы с формулой контура выходят из
предпосылки структуризованного построения
программы и предоставляют возможность, сохранять
повторяющиеся контуры в
отдельных программах.
Через формулу контура соединяете делительные
контуры в один общий и определяете, это карман или
остров.
Функция SL-циклы вместе с формулой контура
распределена на поверхности обслуживания УЧПУ на
нескольких областях и служит основой для дальшего
развития.
HEIDENHAIN iTNC 530 489
8.9 SL-циклы со сложной формулой контура
Свойства делительных контуров
УЧПУ распознавает принципияльно все контуры как карман. Не
программируйте корекции радиуса. В формуле контура можете
преобразить карман в остров путьем отрицания.
УЧПУ игнорирует подачи F и дополнительные функции M
Пересчёты координат допускаются. Если они программируются
в подконтурах, то действуют также в последующих
подпрограммах, однако не надо их сбросывать после
вызова
цикла
Подпрогаммы могут содержать координаты на оси шпинделя,
но эти игнорируются
В первом наборе координат подпрограммы определяете
плоскость обработки. Дополнительные оси U,V,W допускаются
Пример: Схема: пересчет подконтуров с
помощью формулы контура
0 BEGIN PGM MODEL MM
1 DECLARE CONTOUR QC1 = “KREIS1“
2 DECLARE CONTOUR QC2 = “KREIS31XY“
3 DECLARE CONTOUR QC3 = “DREIECK“
4 DECLARE CONTOUR QC4 = “QUADRAT“
5 QC10 = ( QC1 | QC3 | QC4 ) \ QC2
6 END PGM MODEL MM
0 BEGIN PGM KREIS1 MM
1CCX+75Y+50
2LPPR+45PA+0
3 CP IPA+360 DR+
4 END PGM KREIS1 MM
0 BEGIN PGM KREIS31XY MM
...
...
490 8 Программирование: циклы
8.9 SL-циклы со сложной формулой контура
Свойства циклов обработки
УЧПУ позиционирует перед каждым циклом автоматически на
безопасное расстояние
Каждый уровень глубины фрезеруется без подъёма
инструмента; острова обходятся со стороны
Радиус “внутренних углов” программируемый – инструмент не
остановливается, маркировка резания вне материала
избежается (действует для самой внешней траектории при
черновой и чистовой обработке со стороны)
При чистовой обработке
сторон УЧПУ подводится к контуру по
тангенциальной круговой траектории
В случае чистовой обработки на глубине УЧПУ подводит
инструмент также по тангенциальной круговой траектории к
загатовке (нпр.: ось шпинделя Z: круговая траектория на
плоскости Z/X)
УЧПУ обрабатывает контур непрерывно попутным движением
или встречным
Данные о размерах для обработки, как глубина фрезерования,
припуски и безопасное
расстояние вводите центрально в цикле
20 как ДАННЫЕ КОНТУРА.
Выбор программы с определениями контура
С помощью функции SEL CONTOUR выбираете программу с
определениями контура, из которых УЧПУ берет описания
контура:
индицировать строку программируемых клавиш со
специальными функциями
Меню функций для обработки контура и точек
выбрать
Softkey SEL CONTOUR нажать
Ввести полное имя программы содержащей
определения контура, с помощью клавиши END
потвердить
С MP7420 определяете, куда УЧПУ позиционирует
инструмент в конце циклов от 21 до 24.
SEL CONTOUR-предложение программировать перед
SL-циклами. Цикл 14 КОНТУР не требуется больше
при применении SEL CONTUR
