8.13 Специальные циклы
Факторы, влияющие на дефинирование геометрии в системе
CAM
Значительным фактором влияющим на внешнее
программирование ЧУ это определяемая в системе CAM
тангентальная ошибка S. Исходя из тангентальной ошибки
дефинируется максимальное расстояние точек создаваемой в
постпроцессоре (PP) программы ЧУ. Если тангентальная ошибка
равна или меньше выбранного в цикле 32 допуска T, то ЧПУ
может выглаживать точки контура,
поскольку подача не
ограничивается спецнастройками станка.
Оптимальное выглаживание контура получается, если выбранное
значение допуска в цикле 32 лежит от 1,1 и 2-кратной
тангентальной ошибкой CAM.
Программирование
X
Z
T
S
CAM TNCPP
Обратите внимание перед программированием
Цикл 32 является DEF-активным, что означает, он
действует с его определения в программе.
ЧПУ устанавливает цикл 32 в исходное состояние,
если
определяете заново цикл 32 и вопрос диалога о
значении допуска подтверждаете с NO ENT
выбираете с помощью клавиши PGM MGT новую
программу
После сброса цикла 32, ЧПУ активирует снова
предустановленный допуск используя параметры
станка
Введенное значение допуска T интерпретируется
УЧПУ в MM-программе в единицы измерения мм и в
Inch-программе в единицы измерения дюйм.
Если вчитываете программу с циклом 32, содержащую
в качестве параметра икла только Значение допуска
T, то УЧПУ включает в данном случае остальных два
параметра со значением 0.
При растущем вводе допуска уменьшается диаметр
окружности для круговых движений. Если на станке
является активным фильтр HSC (при необходимости
обращаться за справкой к производителю станков),
окружность может быть больше.
Если цикл 32 является активным, тогда TNC
показывает в дополнительной индикации стостояния,
закладка CYC определенные параметры цикла 32.
542 8 Программирование: циклы
8.13 Специальные циклы
Значение допуска T: допускаемое отклонение
контура в мм (или в дюймах при Inch-программах)
HSC-MODE, чист.обр.=0, чер.обр.=1:
активировать фильтр:
Значение ввода 0:
Фрезерование с более высокой точностью
контура. УЧПУ использует определенные
производителем станков настройки фильтра
для чистовой обработки.
Значение ввода 1:
Фрезерование с более высокой скоростью
подачи. УЧПУ использует определенные
производителем станков настройки фильтра
для черновой обработки. ЧПУ работает с
оптимальным выглаживанием точек контура
,
что сокращает время обработки
Допуск для осей вращения TA: допускаемое
отклонение положения осей вращения в градусах
при активном M128. УЧПУ так уменьшает подачу
по контуру, что при многоосевых перемещениях
самая медленная ось перемещается с ее
максимальной подачей. Как правило оси
вращения значительно медленнее чем линейные
оси. Вводя большой допуск (нпр. 10°), можете
значительно сократить время обработки в
случае
многоосевых программ, так как УЧПУ не
вынуждено перемещать ось вращения всегда на
заданную позицию. Контур не повреждается из-за
записи допуска для осей вращения. Изменяется
только положение оси вращения в отношении к
поверхности обрабатываемой детали
Пример: NC-кадры
95 CYCL DEF 32.0 ДОПУСК
96 CYCL DEF 32.1 T0.05
97 CYCL DEF 32.2 HSC-MODE:1 TA5
Параметры HSC-MODE и TА находятся только тогда в
распоряжении, если опция программного обеспечения
2 (HSC-обработка) является активной.
Программирование:
спецфункции
544 9 Программирование: спецфункции
9.1 Обзорспецфункций
9.1 Обзорспецфункций
С помощью клавиши SPEC FCT и соотвественных softkeys,
имеется доступ к разным специальным функциям TNC. В
следующих таблицах имеется обзор, стоящих в распоряжении
функций.

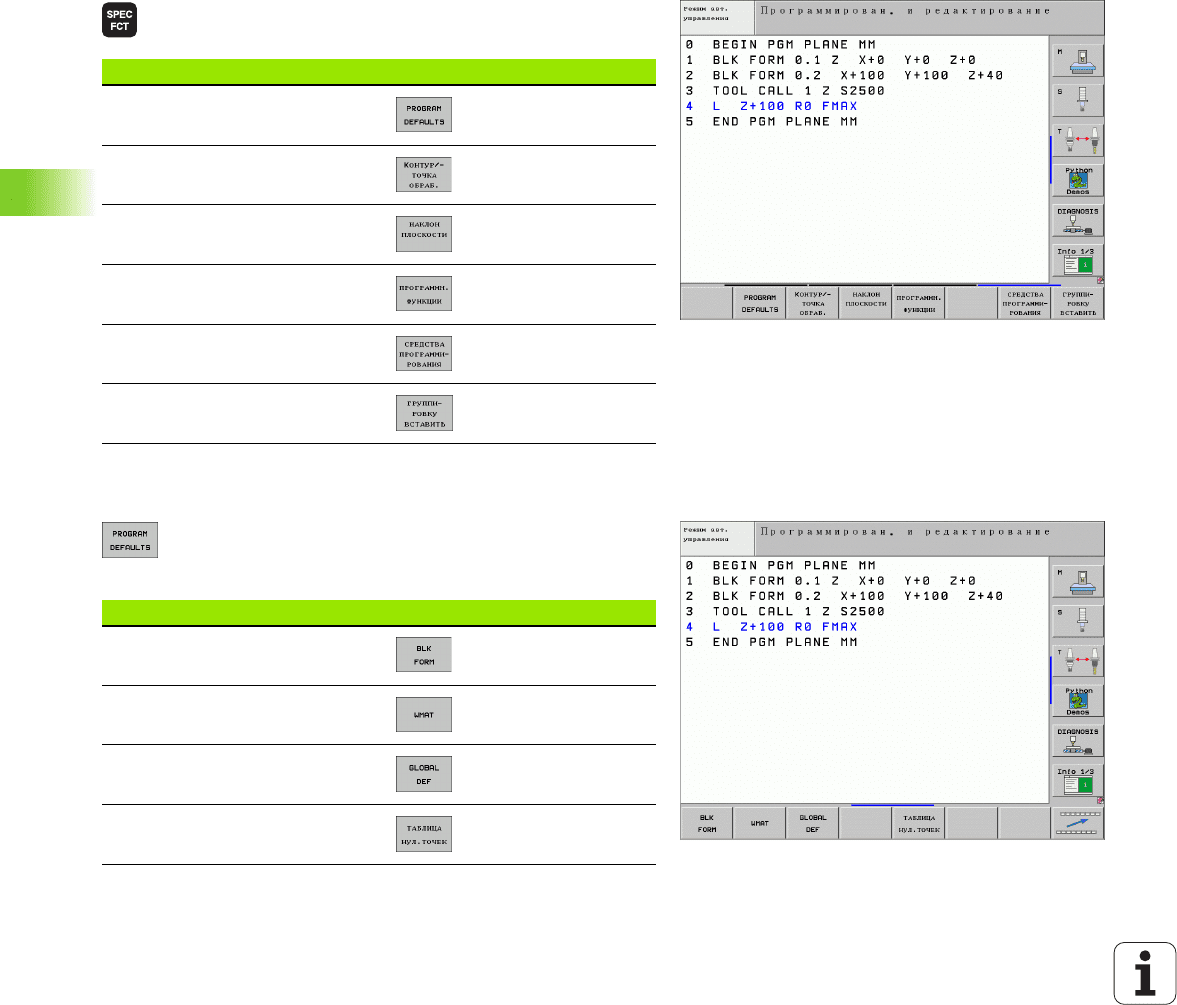

Главное меню Специальные функции
SPEC FCT
Выбрать специальные функции
Меню Стандартные значения для программы
Меню Стандартные значения для программы
выбрать
Функция Softkey Описание
Определение стандартных
значений для программы
Страница 544
Функции с открытым текстом
для обработки контура и точек
Страница 545
Опеределение функции
PLANE
Страница 547
Определение разных функций
с открытым текстом
Страница 546
Использование помощи для
программирования
Страница 546
Определение точки
группировки:
Страница 157
Функция Softkey Описание
Дефинирование загатовки Страница 139
Определение
производственного материала
Страница 228
Определение глобальных
параметров циклов
Страница 345
Выбрать таблицу нулевых
точек
Страница 520
HEIDENHAIN iTNC 530 545
9.1 Обзорспецфункций

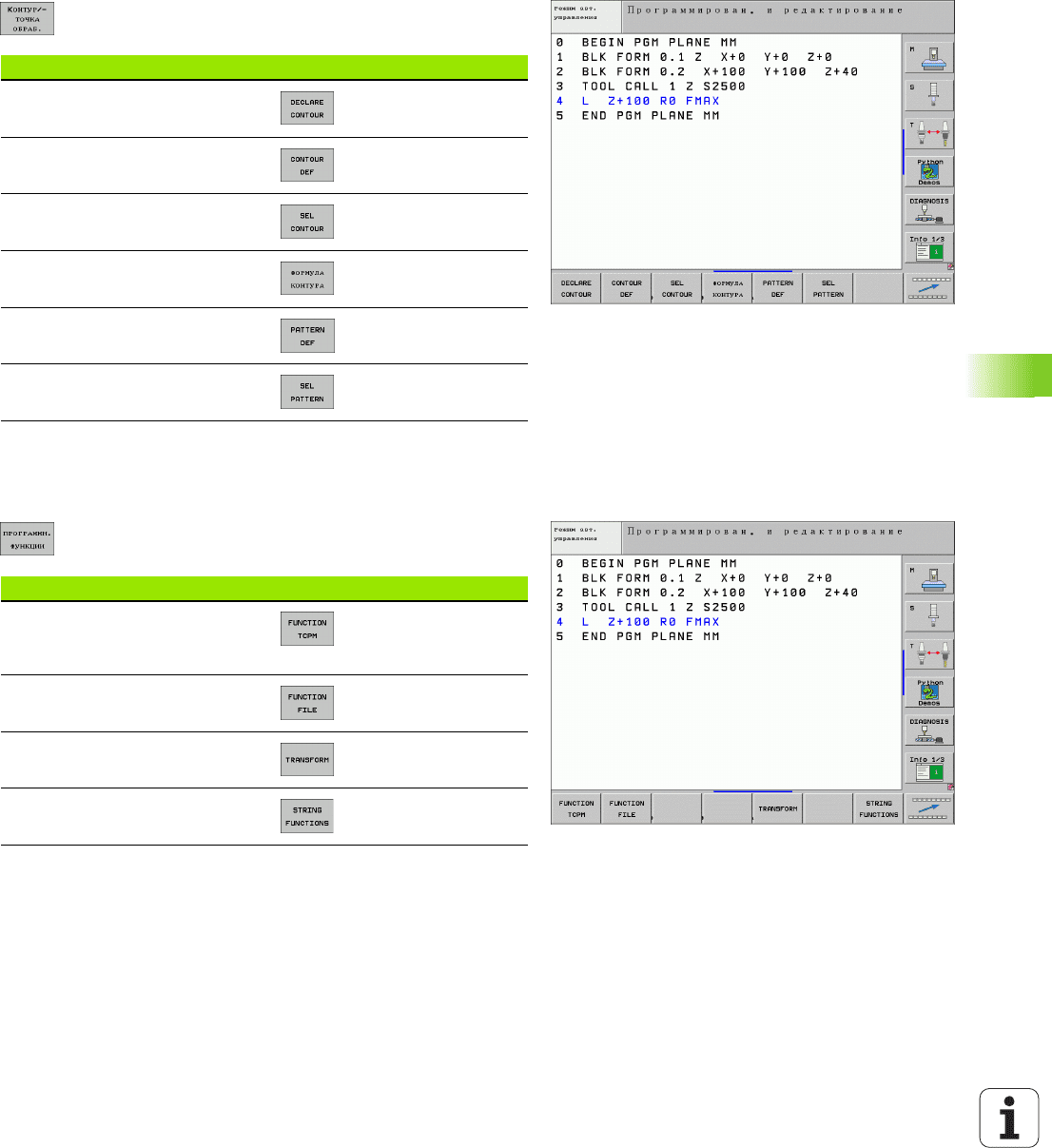

Меню функций для обработки контура и точек
Меню функций для обработки контура и точек
выбрать
Определение меню разных функций с
открытым текстом
Выбрать меню для определения разных функций
открытого текста
Функция Softkey Описание
Описание контура присвоить Страница 491
Определение простой
формулы контура
Страница 501
Выбрать определение контура Страница 490
Определение сложной
формулы контура
Страница 492
Определение регулятрных
образцов обработки
Страница 349
Выбрать файл точек с
позициями обработки
Страница 358
Функция Softkey Описание
Определение поведения при
позиционировании осей
вращения
Страница 570
Определение функций файла Страница 580
Определение преобразования
координат
Страница 581
Определение функций строки Страница 642
546 9 Программирование: спецфункции
9.1 Обзорспецфункций

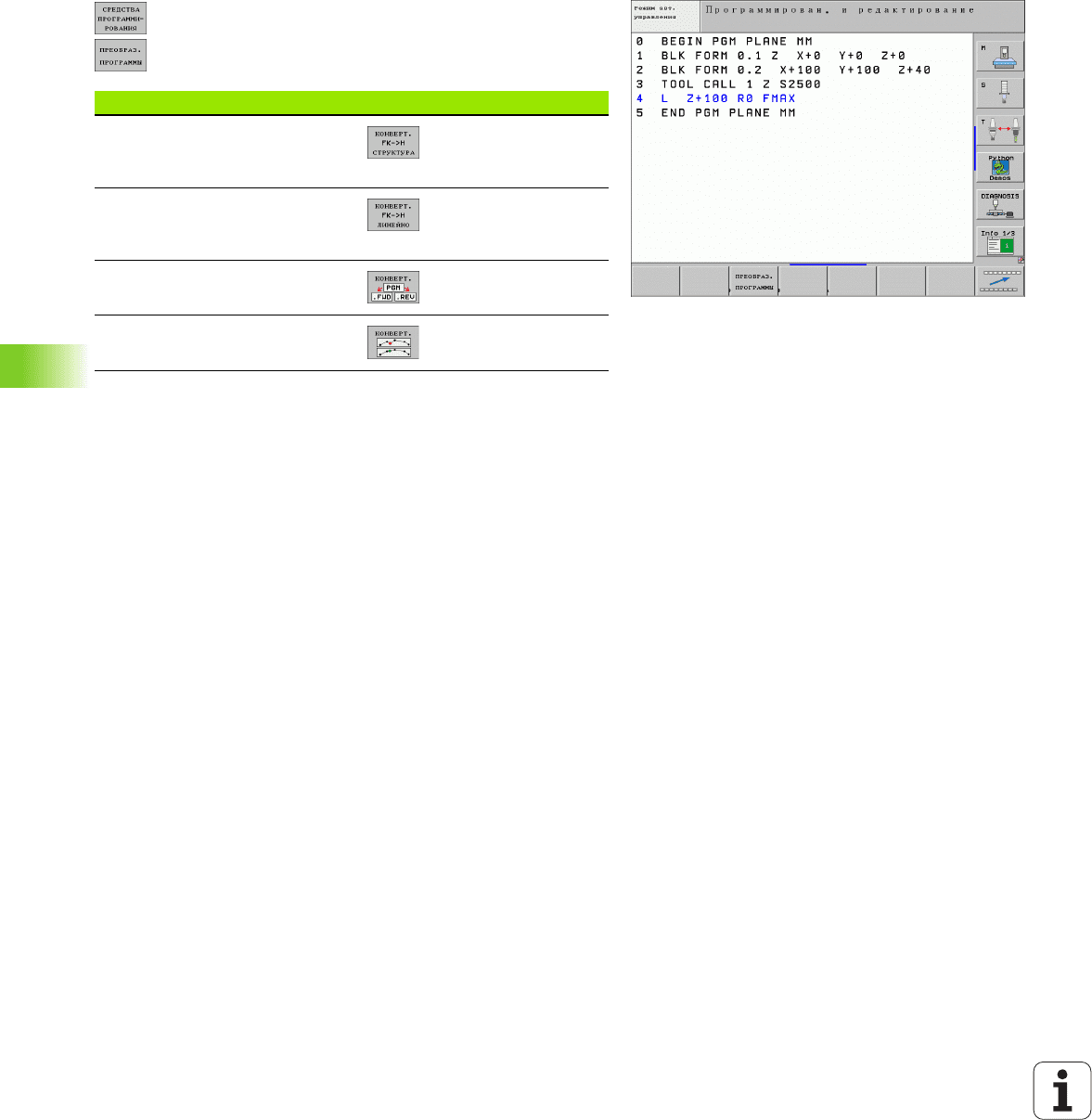

Меню Помощь для программирования
Выбрать меню для помощи при программировании
Выбрать меню для преобразования/
конвертирования файлов
Функция Softkey Описание
Структуризованное
конвертирование программы с
FK на H
Страница 273
Неструктуризованное
конвертирование программы с
FK на H
Страница 273
Генерирование обратной
программы
Страница 575
Фильтрование контуров Страница 578
HEIDENHAIN iTNC 530 547
9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)
9.2 Функция PLANE: наклонение
плоскости обработки (опция
ПО 1)
Введение
С помощью функции PLANE (англ. plane = плоскость) находится в
распоряжении оператора эффективная функция, с помощью
которой может он разнообразно дефинировать наклоненную
плоскость обработки.
Все распологаемые в УЧПУ PLANE-функции описывают
требуемую плоскость обработки независимо от осей поворота,
действительно находящихся на станке. Следующие возможности
стоят в распоряжении:
Функции для наклонения плоскости обработки должны
быть освобождены производителем станков!
PLANE-функцию можно использовать принципиально
только на станках, распологающих как минимум двумя
осями наклона (стол или/и головка). Исключение:
функцию PLANE AXIAL можно использовать также
тогда, если на станке имеется только одна ось
вращения или только одна ось вращения является
активной.
Функция Требуемые параметры Softkey Страница
SPATIAL Три пространственных
угла SPA, SPB, SPC
Страница
551
PROJECTED Два угла проецирования
PROPR и PROMIN как и
угол вращения ROT
Страница
553
ЭЙЛЕР Три угла Эйлера
прецессия (EULPR),
нутация (EULNU) и ротор
(EULROT),
Страница
555
VECTOR Вектор нормали для
определения плоскости и
базисный вектор для
определения
направления
наклоненной оси X
Страница
557
POINTS Координаты трех
прозвольных точек
наклоняемой плоскости
Страница
559
548 9 Программирование: спецфункции
9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)
Чтобы выделить различия между отдельными возможностями
дефинирования еще перед выбором функции, оператор может с
помощью программируемой клавиши запустить мультипликацию.
RELATIV Отдельный,
инкрементально
действующий
пространственный угол
Страница
561
AXIAL Вплоть до трех
абсолютных или
инкрементных
межосевых угла A, B, C
Страница
562
СБРОС Сброс функции PLANE Страница
550
Дефиниция параметров PLANE-функции разделена
на две части:
Геометрическая дефиниция плоскости,
отличающаяся для каждой распологаемой PLANE-
функции
Поведение при позиционировании PLANE-функции,
видно независимо от дефиниции плоскости и для
всех PLANE-функций идентично (смотри
„Определить поведение при позиционировании
функции PLANE” на странице 564)
Фунекция приема актуальной позиции не возможна
при активной наклоненной плоскости обработки.
Если функция PLANE-используется при активном
M120 тогда УЧПУ отменяет коррекцию на радиус и
заодно автоматически также функцию M120
автоматически.
Функция Требуемые параметры Softkey Страница
HEIDENHAIN iTNC 530 549
9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)
Опеределение функции PLANE
Указать линейку программируемых клавиш со
специальными функциями
PLANE-функцию избрать: Softkey НАКЛОН
ПЛОСКОСТИ ОБР нажать: УЧПУ указует на
линейке программируемых клавишей
находящиеся в распоряжении возможности
дефиниции
Выбрать функцию при активной мультипликации
Включить мультипликацию: Softkey ВЫБОР
МУЛЬТИПЛИКАЦИИ ВКЛ/ВЫКЛ установить на ВКЛ
Запуск мультипликации для разных возможностей
дефинирования: Нажать одну из находящихся в распоряжении
программируемых клавишей, УЧПУ подсвечивает нажатую
клавишу другим цветом и запускает соответственную
мультипликацию
Для приема активной в данный момент функции: Клавишу ENT
нажать или повторно нажать программируемую клавишу
активной функции: УЧПУ продолжает диалок и запрашивает
требуемые параметры
Выбор функции при неактивной мультипликации
Желаемую функцию выбирать непосредственно через
программируемую клавишу: УЧПУ продолжает диалок и
запрашивает требуемые параметры

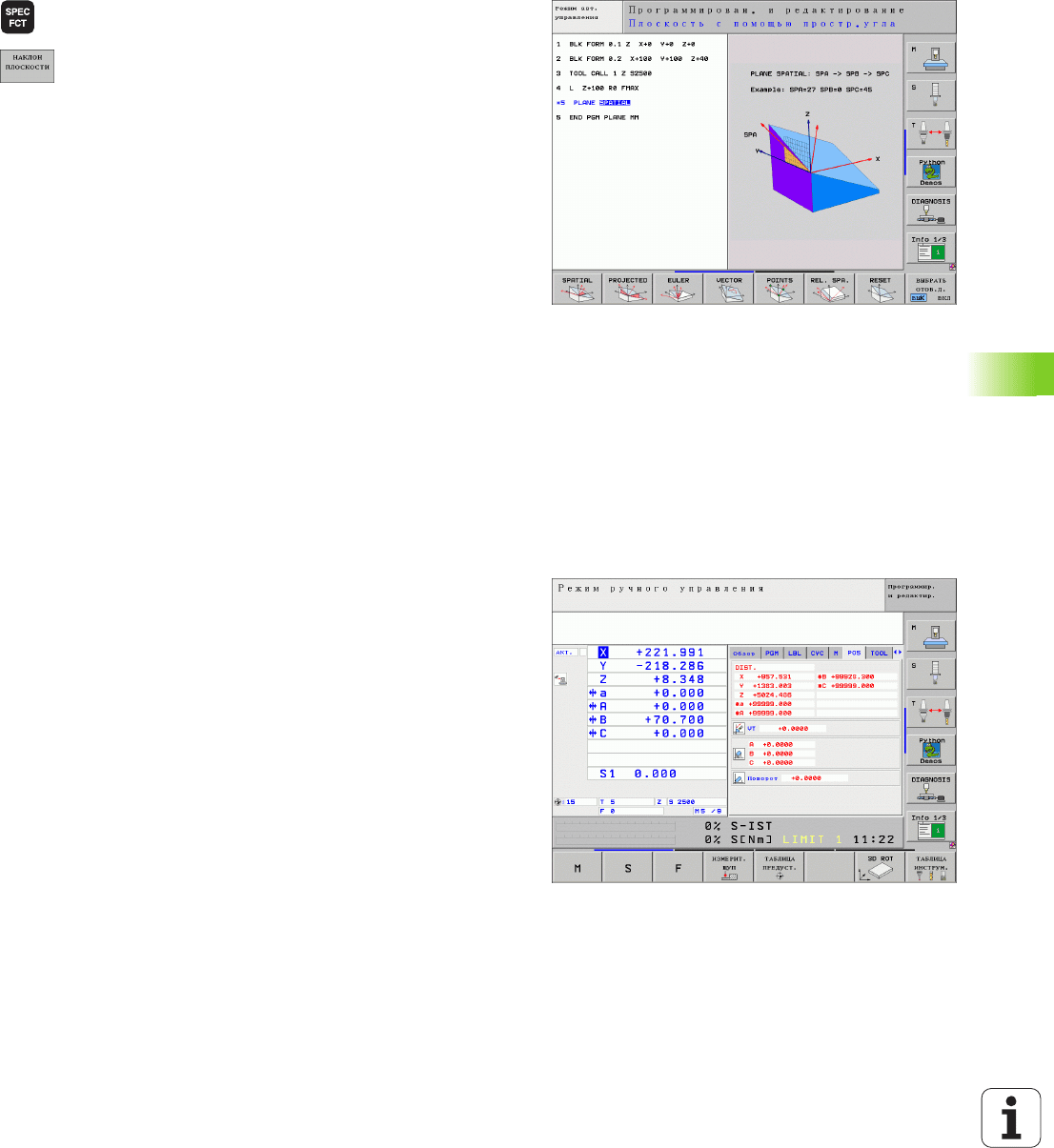

Индикация положения
Как только произвольная PLANE-функция является активной,
УЧПУ указует в дополнительной индикации положения
рассчитанный пространственный угол (смотри рисунок).
Приниципиально УЧПУ рассчитывает –независимо от
используемой функции PLANE– во внутренних расчетах всегда
обратно до пространственного угла.
550 9 Программирование: спецфункции
9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)
PLANE-функцию отменить
Индицировать строку программируемых клавиш со
специальными функциями
Выбрать спецфункции TNC: softkey
СПЕЦ.ФУНКЦИИ TNC нажать
Выбрать функцию PLANE: softkey НАКЛОН
ПЛОСКОСТИ ОБР. нажать: TNC показывает в
строке softkey стоящие в распоряжении
возможности определения
Выбрать функцию сброса: таким образом PLANE-
функция внутренно сброшена, актуальные
положения осей не изменяются
Определить, должно УЧПУ перемещать оси
наклона на основное положение автоматически
(MOVE или TURN) или нет (STAY), (смотри
„Автоматическое установление: MOVE/TURN/
STAY (ввод требуется объязательно)” на
странице 564)
Завершить ввод: клавишу END нажать
Пример: ЧУ-кадр
25 PLANE RESET MOVE ABST50 F1000
Функция PLANE RESET отменяет активную PLANE-
функцию – или активный цикл 19 – полностью (угол = 0
и функция неактивная). Многократная дефиниция не
требуется.
