HEIDENHAIN iTNC 530 551

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

Определение плоскости обработки через

пространственный угол: PLANE SPATIAL

Применение

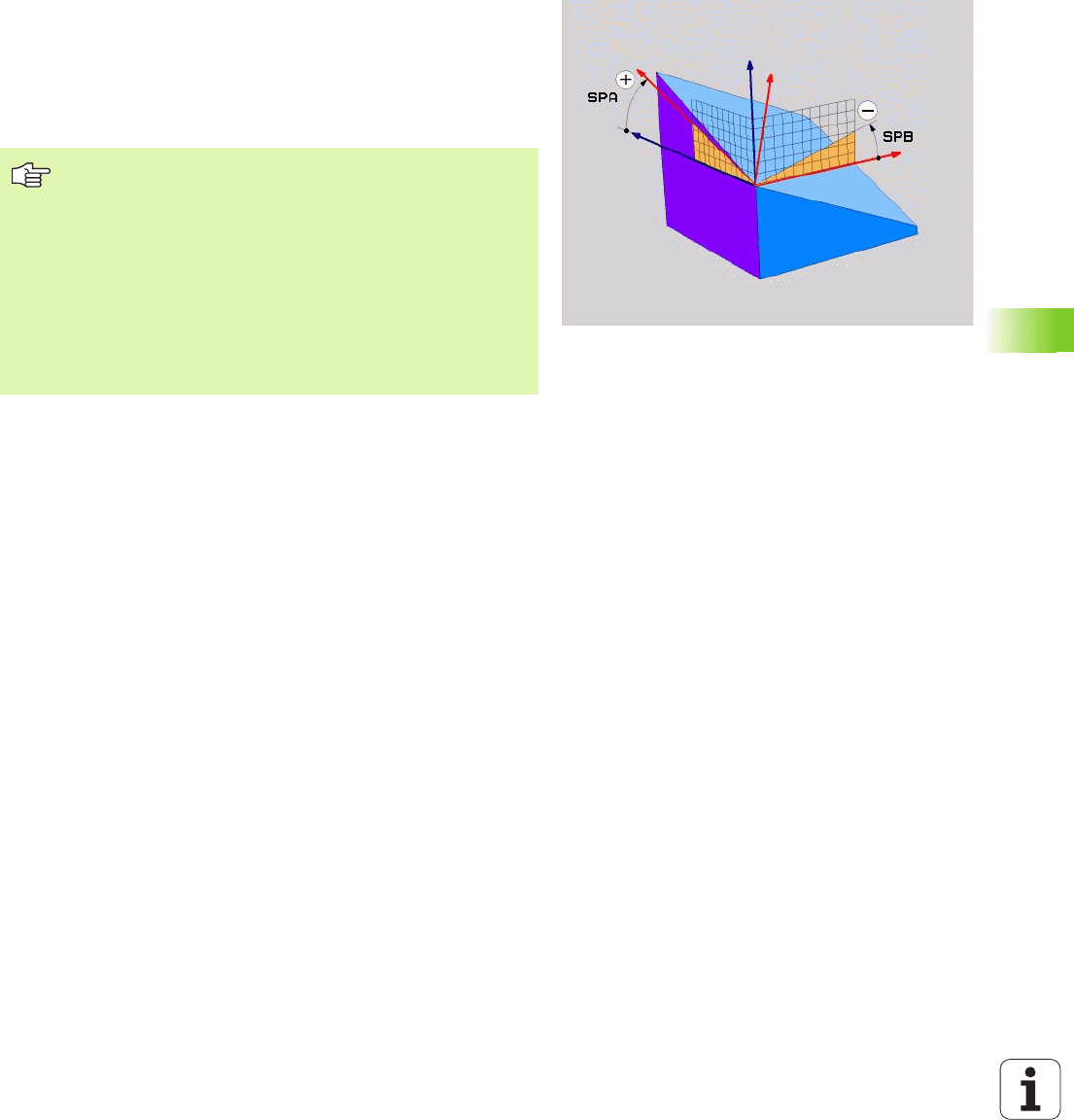

Пространственные углы определяют плоскость обработки через

вплоть до трех поворотов вокруг постоянной системы

координат станка. Последовательность вращений жестко

установлена и осуществляется сначала вокруг оси A, потом

вокруг оси B, дальше вокруг оси C (способ действия функции

соответствует циклу 19, если данные цикла 19 были установлены

на пространственный угол).

Обратите внимание перед программированием

Оператор должен определять всегда все три

пространственных угла SPA, SPB und SPC, даже если

один из углов составляет 0.

Описанная выше последовательность поворотов

действует независимо от активной оси инструмента.

Описание параметров для поведения при

позиционировании: Смотри „Определить поведение

при позиционировании функции PLANE”, страница

564.

552 9 Программирование: спецфункции

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

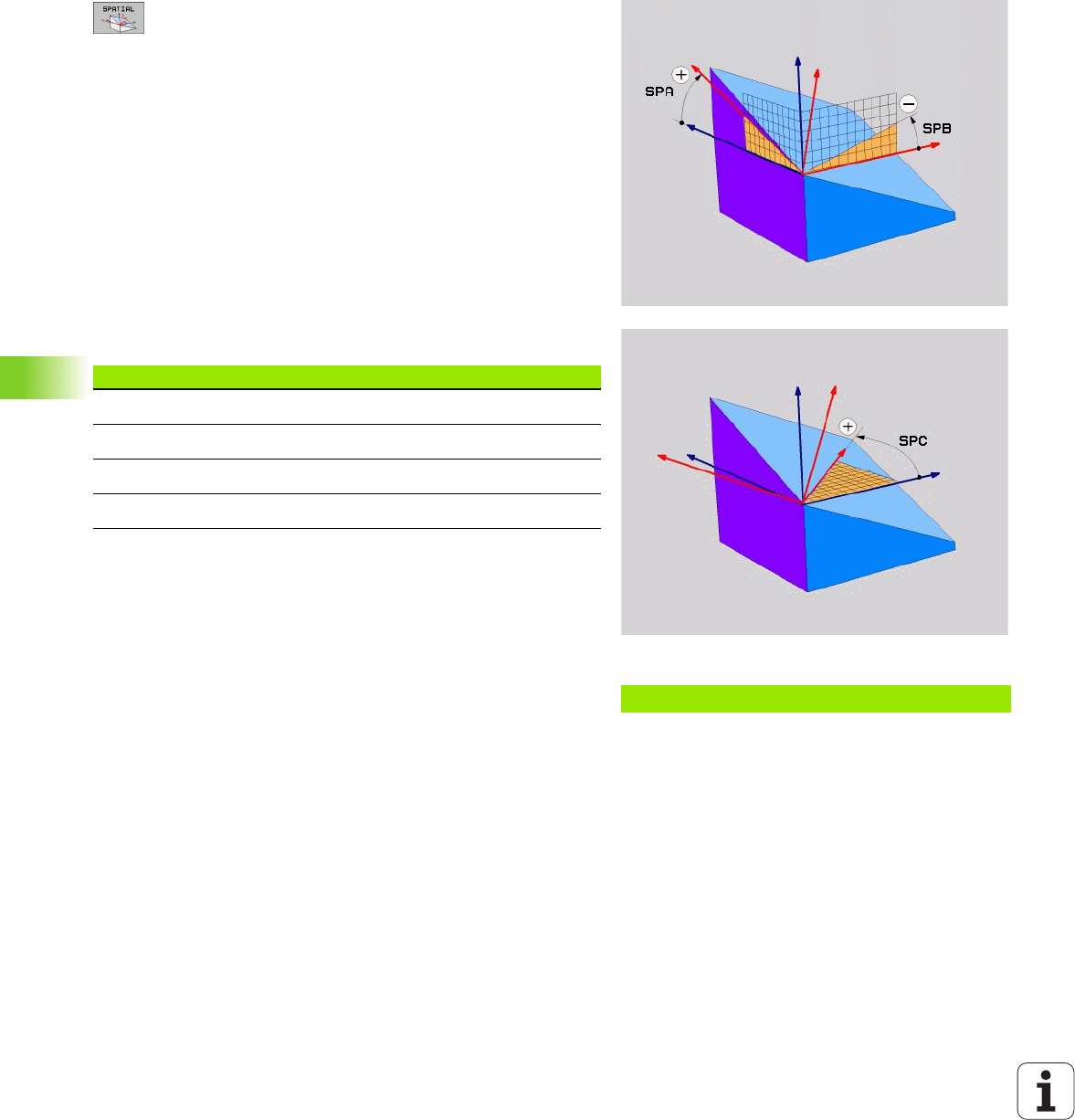

Параметры ввода

 Пространственный угол A?: угол поворота SPA

вокруг жесткой оси станка X (смотри картина

справа вверху). Пределы ввода от -359.9999° до

+359.9999°

 Пространственный угол В?: угол поворота SPA

вокруг жесткой оси станка Y (смотри картина

справа вверху). Пределы ввода от -359.9999° до

+359.9999°

 Пространственный угол С?: угол поворота SPA

вокруг жесткой оси станка Z (смотри картина

справа по середине). Пределы ввода от -

359.9999° до +359.9999°

 Дальше с помощью свойств позиционирования

(смотри „Определить поведение при

позиционировании функции PLANE” на странице

564)

Используемые сокращения

Пример: ЧУ-кадр

5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....

Сокращение Значение

SPATIAL Англ. spatial = пространственно

SPA spatial A: вращение вокруг оси X

SPB spatial B: вращение вокруг оси Y

SPC spatial C: вращение вокруг оси Z

HEIDENHAIN iTNC 530 553

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

Определение плоскости обработки через

проекционный угол: PLANE PROJECTED

Применение

Проекционные углы определяют плоскость обработки путем

ввода двух углов, определяемых оператором через проекцию

1. плоскости координат (Z/X для оси инструмента Z) и 2. плоскости

координат (Y/Z для оси инструмента Z) на

определяемую плоскость обработки.

Обратите внимание перед программированием

Проекционные углы можно использовать только тогда,

если дефиниции углов относятся к прямоугольному

параллелепипеду. В другом случае возникают

искажения на обрабатываемой детали.

Описание параметров для поведения при

позиционировании: Смотри „Определить поведение

при позиционировании функции PLANE”, страница

564.

554 9 Программирование: спецфункции

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

Параметры ввода

 Угол проекции 1. плоскости координат?:

проецированный угол наклоненной плоскости

обработки на 1. плоскость координат жесткой

системы координат (Z/X для оси инструмента Z,

смотри картина справа вверху). Пределы ввода

от- 89.9999° до +89.9999°. 0°-ось это главная ось

активной плоскости обработки (X при оси

инструментов Z, положительное направление

смотри рисунок справа вверху)

 Угол проекции 2. плоскости координат?:

проецированный угол наклоненной плоскости

обработки на 2. плоскость координат жесткой

системы координат (Y/Z для оси инструмента Z,

смотри картина справа вверху). Пределы ввода

от- 89.9999° до +89.9999°. 0°-ось это

вспомогательная ось актиной плоскости

обработки (Y при оси инструментов Z)

 ROT-угол наклоненной плоскости?: Поворот

наклоненной системы координат вокруг

наклоненной оси инструментов (соответствует по

смыслу вращению с помощью цикла 10

ПОВОРОТ). С помощью угла вращения можно

простым способом определить направление

главной оси плоскости обработки (X при оси

инструментов Z, Z при оси инструментов Y, смотри

рисунок справа по середине) Пределы ввода от 0°

до +360°

 Дальше с помощью свойств позиционирования

(смотри „Определить поведение при

позиционировании функции PLANE” на странице

564)

ЧУ-кадр

Используемые сокращения

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....

Сокращение Значение

PROJECTED Англ. projected = проецированный

PROPR principle plane: главная плоскость

PROMIN minor plane: вспомогательная плоскость

PROROT Англ. rotation: вращение

HEIDENHAIN iTNC 530 555

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

Определение плоскости обработки через

угол Эйлера: PLANE EULER

Применение

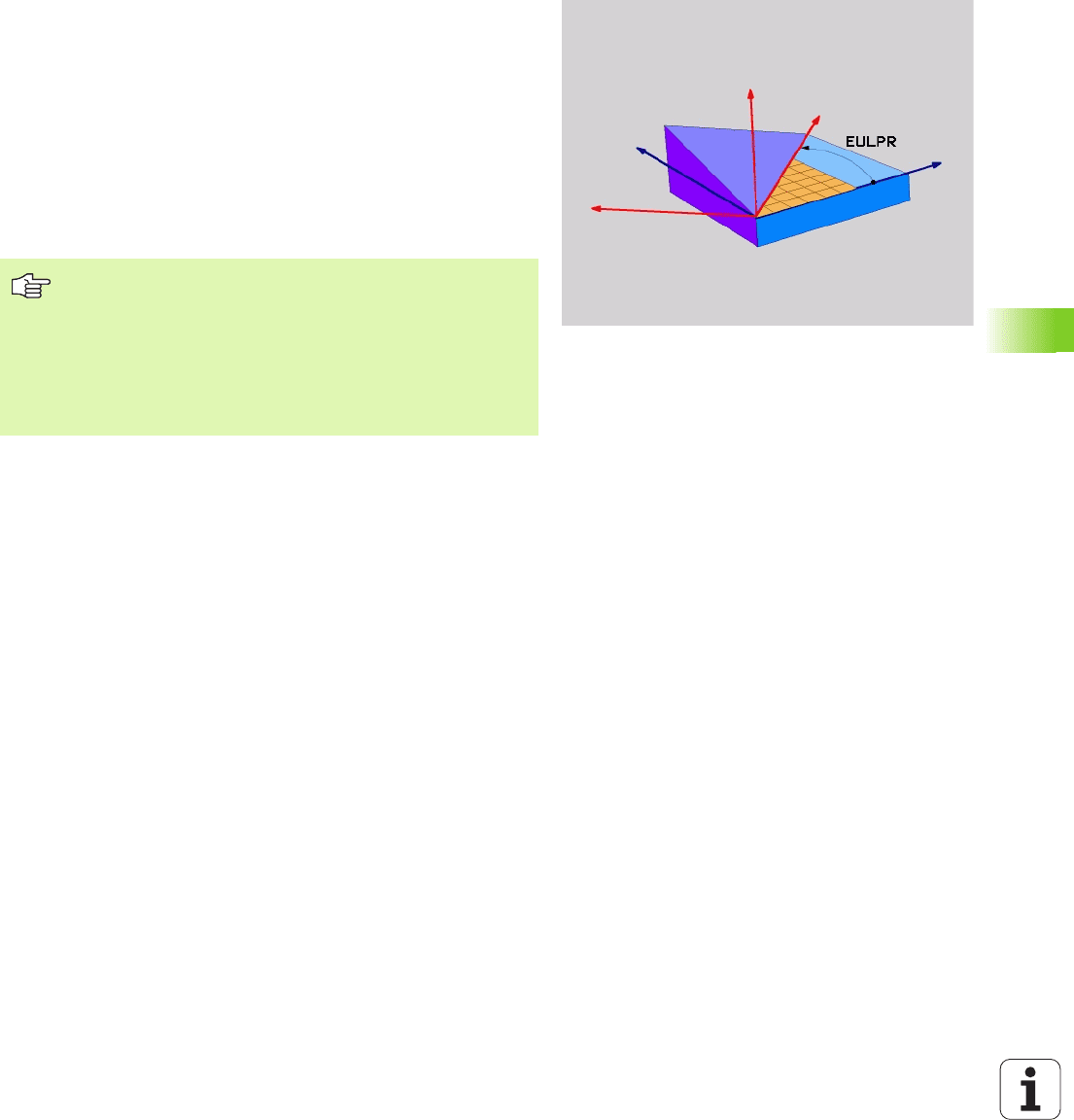

Углы Эйлера определяют плоскость обработки через вплоть до

трех поворотов вокруг наклоненной системы координат

станка. Три угла Эйлера были определены швейцарским

математиком Эйлером. При применении в системе координат

станка возникают следующие значения:

Угол прецесии

EULPR

Поворот системы координат вокруг оси Z

Угол нутации

EULNU

Поворот системы координат вокруг

смещенной на угол прецесси оси X

Угол вращения

EULROT

Поворот наклоненной плоскости обработки

вокруг наклоненной оси Z

Обратите внимание перед программированием

Описанная выше последовательность поворотов

действует независимо от активной оси инструмента.

Описание параметров для поведения при

позиционировании: Смотри „Определить поведение

при позиционировании функции PLANE”, страница

564.

556 9 Программирование: спецфункции

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

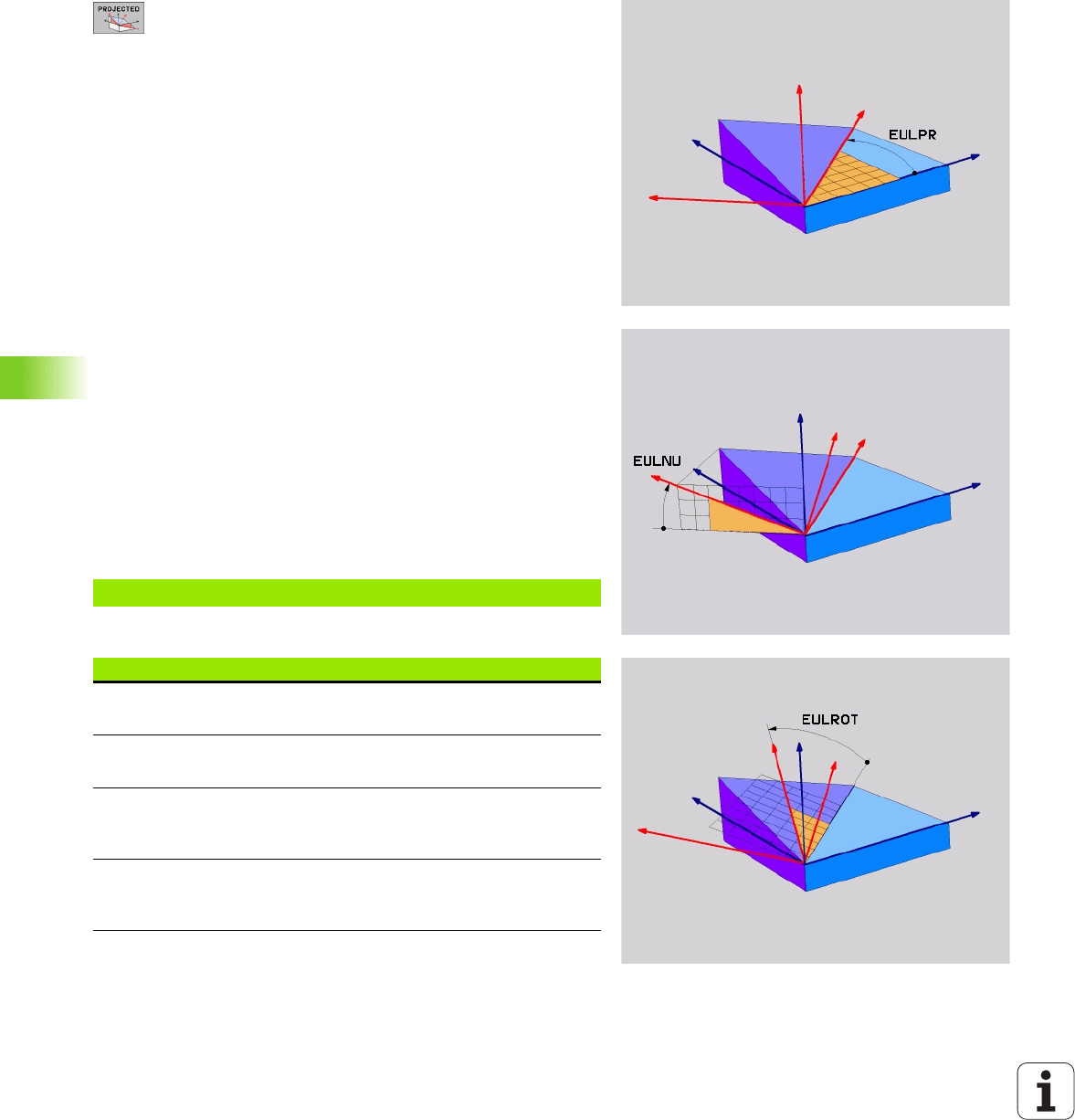

Параметры ввода

 Угол повор. Главная плоскость координат?:

угол вращения EULPR вокруг оси Z (смотри

картина справа вверху). Обратите внимание:

 Пределы ввода это -180.0000° до 180.0000°

 0°-ось это ось X

 Угол наклона оси инструментов?: угол наклона

EULNUT системы координат вокруг смещенной на

угол прецесии оси X (смотри картина справа по

середине). Обратите внимание:

 Пределы ввода это 0° до 180.0000°

 0°-ось это ось Z

 ROT-угол наклоненной плоск.?: поворот

EULROT наклоненной системы координат вокруг

наклоненной оси инструментов (соответствует по

смыслу вращению с помощью цикла 10

ПОВОРОТ). С помощью угла вращения можете

простым способом определить направление оси X

на наклоненной плоскости обработки (смотри

рисунок справа внизу). Обратите внимание:

 Пределы ввода это 0° до 360.0000°

 0°-ось это ось X

 Дальше с помощью свойств позиционирования

(смотри „Определить поведение при

позиционировании функции PLANE” на странице

564)

ЧУ-кадр

Используемые сокращения

5 PLANE EULER EULPR45 EULNU20 EULROT22 .....

Сокращение Значение

ЭЙЛЕР Швейцарский математик, определивший так

называемые углы Эйлера

EULPR Прцессия-угол: угол, описывающий поворот

системы координат вокруг оси Z

EULNU Нутационный угол: угол, описывающий

поворот системы координат вокруг смещенной

на угол прецесси оси X

EULROT Уголвращения: угол, описывающий поворот

наклоненной системы координат вокруг

наклоненной оси Z

HEIDENHAIN iTNC 530 557

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

Определение плоскости обработки через два

вектора: PLANE VECTOR

Применение

Дефиницию плоскости обработки через два вектора можете

использовать тогда, если Ваша САПР-система может рассчитать

базисный вектор и вектор нормали наклоненной плоскости

обработки. Многократная нормированная дефиниция не

требуется. УЧПУ расчитывает нормирование внутреннее, так что

можно ввести значения от -99.999999 до +99.999999.

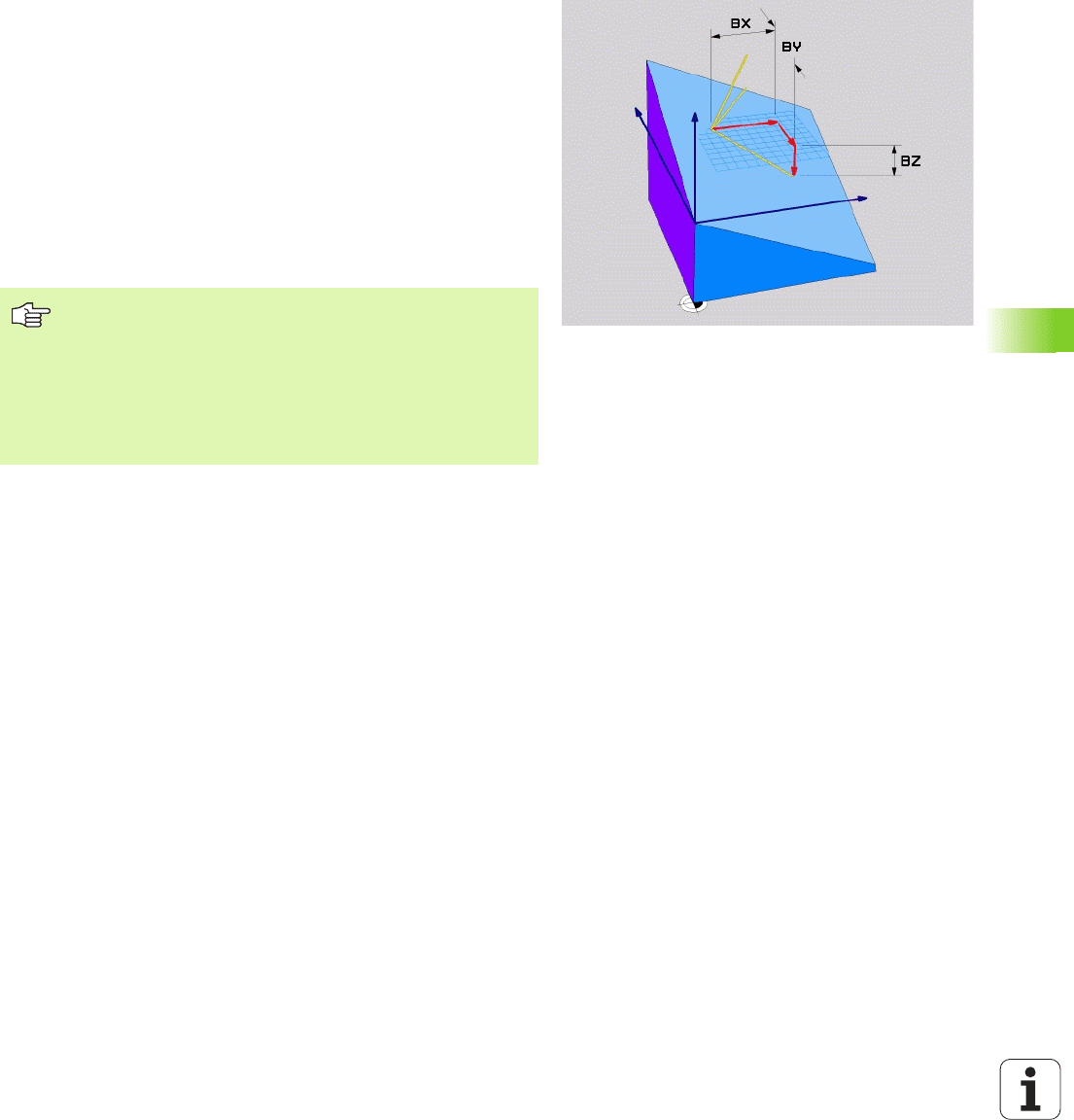

Требуемый для определения плоскости обработки базисный

вектор определен с помощью трех

компонентов BX, BY и BZ

(смотри рисунок справа вверху). Вектор нормали определяется

компонентами NX, NY и NZ

Базисный вектор определяет направление оси X на наклоненной

плоскости обработки, вектор нормали определяет направление

плоскости обработки и лежит перпендикулярно.

Обратите внимание перед программированием

УЧПУ расчитывает внутреннее нормированные

векторы из введенных значений.

Описание параметров для поведения при

позиционировании: Смотри „Определить поведение

при позиционировании функции PLANE”, страница

564.

558 9 Программирование: спецфункции

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

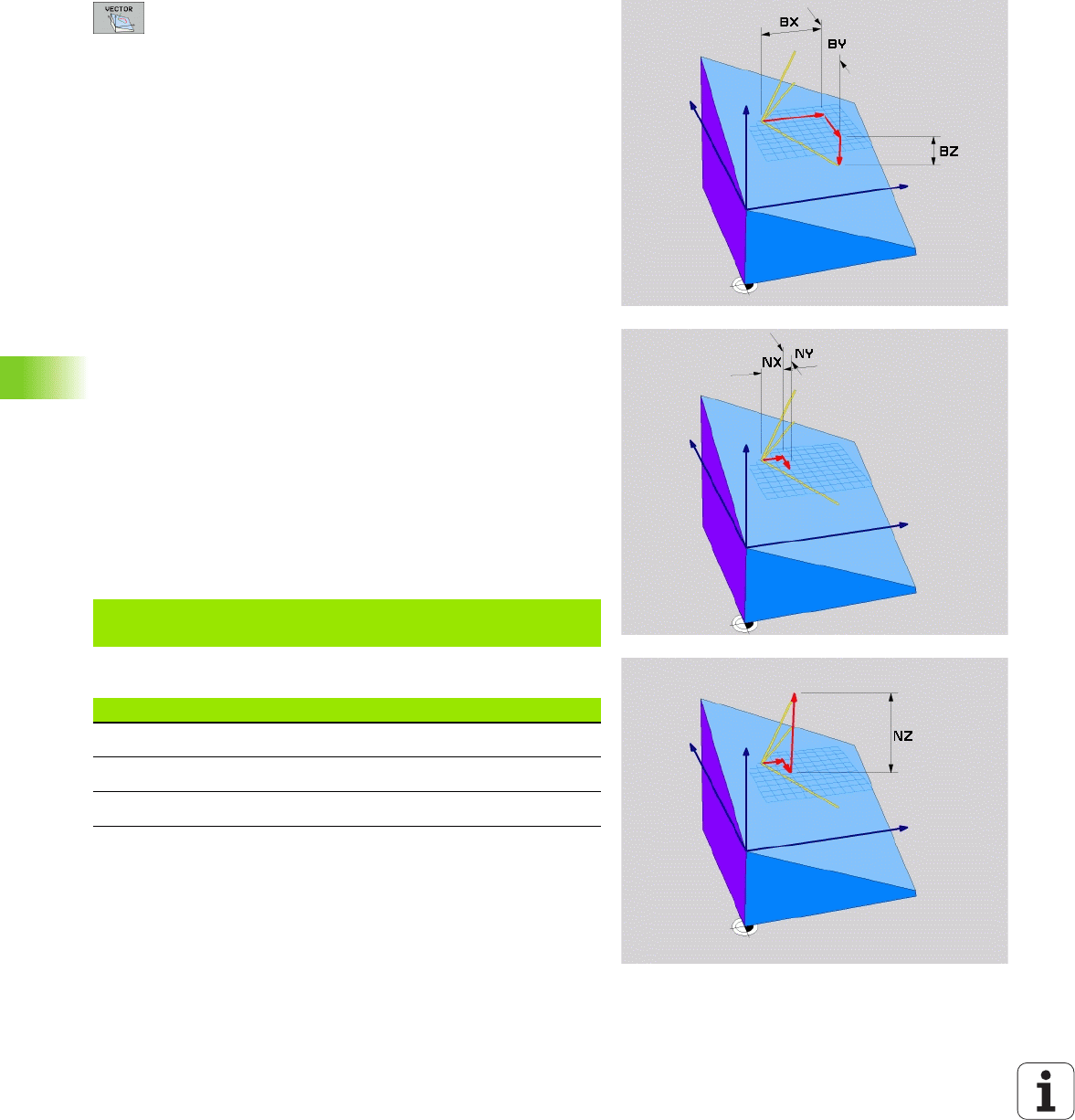

Параметры ввода

 X-компонент базисного вектора?: X-компонент

BX базисного вектора B (смотри картина справа

вверху). Пределы ввода: -99.9999999 до

+99.9999999

 Y-компонент базисного вектора?: Y-компонент

BY базисного вектора B (смотри картина справа

вверху). Пределы ввода: -99.9999999 до

+99.9999999

 Z-компонент базисного вектора?: Z-компонент

BZ базисного вектора B (смотри картина справа

вверху). Пределы ввода: -99.9999999 до

+99.9999999

 X-компонент вектора нормали?: X-компонент NX

вектора нормали N (смотри картина справа по

середине). Пределы ввода: -99.9999999 до

+99.9999999

 Y-компонент вектора нормали?: Y-компонент NY

вектора нормали N (смотри картина справа по

середине). Пределы ввода: -99.9999999 до

+99.9999999

 Z-компонент вектора нормали?: Z-компонент NZ

вектора нормали N (смотри картина справа внизу).

Пределы ввода: -99.9999999 до +99.9999999

 Дальше с помощью свойств позиционирования

(смотри „Определить поведение при

позиционировании функции PLANE” на странице

564)

ЧУ-кадр

Используемые сокращения

5 PLANE VECTOR BX0.8 BY-0.4 BZ-

0.4472 NX0.2 NY0.2 NZ0.9592 .....

Сокращение Значение

VECTOR В английском языку vector = вектор

BX, BY, BZ Базисный вектор: X-, Y- и Z-компонент

NX, NY, NZ Вектор нормали: X-, Y- и Z-компонент

HEIDENHAIN iTNC 530 559

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

Определение плоскости обработки с

помощью трех точек: PLANE POINTS

Применение

Плоскость обработки определяется однозначно указанием трех

произвольных точек P1 до P3 этой плоскости. Эта

возможность реализуется в функции PLANE POINTS.

Обратите внимание перед программированием

Соединение от точки 1 до точки 2 определяет

направление наклоненной главной оси ((X при оси

инструментов Z).

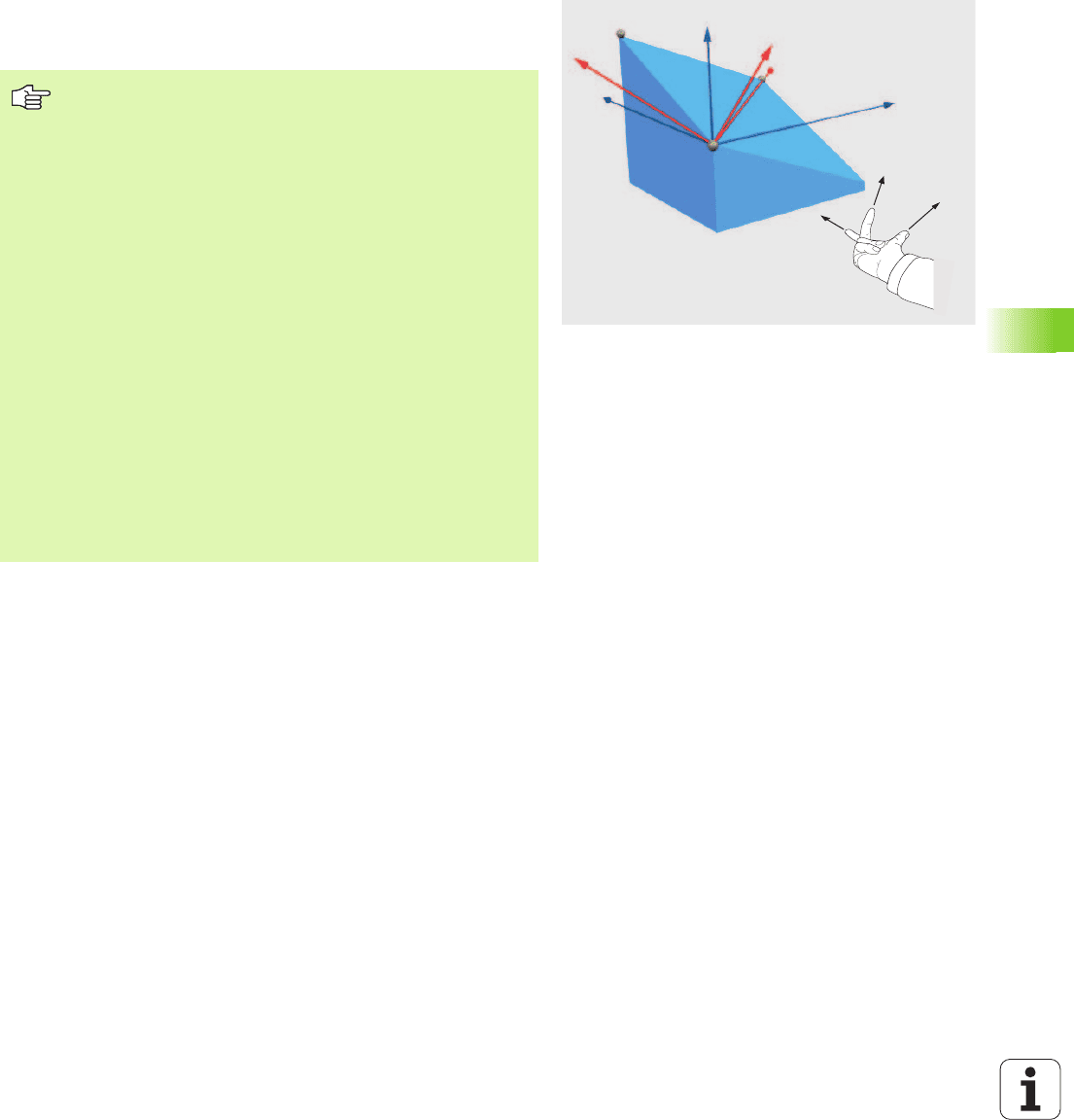

Направление наклоненной оси инструментов

определяете через положение 3. точки в отнесении к

линии соединяющей точку 1 и точку 2. С помощью

правила правой руки (большой палец = X-ось,

указательный палец = Y-ось, средний палец = Z-ось,

смотри рисунок справа вверху),

действует: большой

палец (X-ось) показывает от точки 1 до точки 2,

указательный палец (Y-ось) показывает параллельно

до наклоненной оси Y в направлении точки 3. Тогда

средний палец показывает в направлении

наклоненной оси инструмента.

Эти три точки определяют наклон плоскости.

Положение активной нулевой точки не изменяется

УЧПУ.

Описание параметров для поведения при

позиционировании: Смотри „Определить поведение

при позиционировании функции PLANE”, страница

564.

560 9 Программирование: спецфункции

9.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)

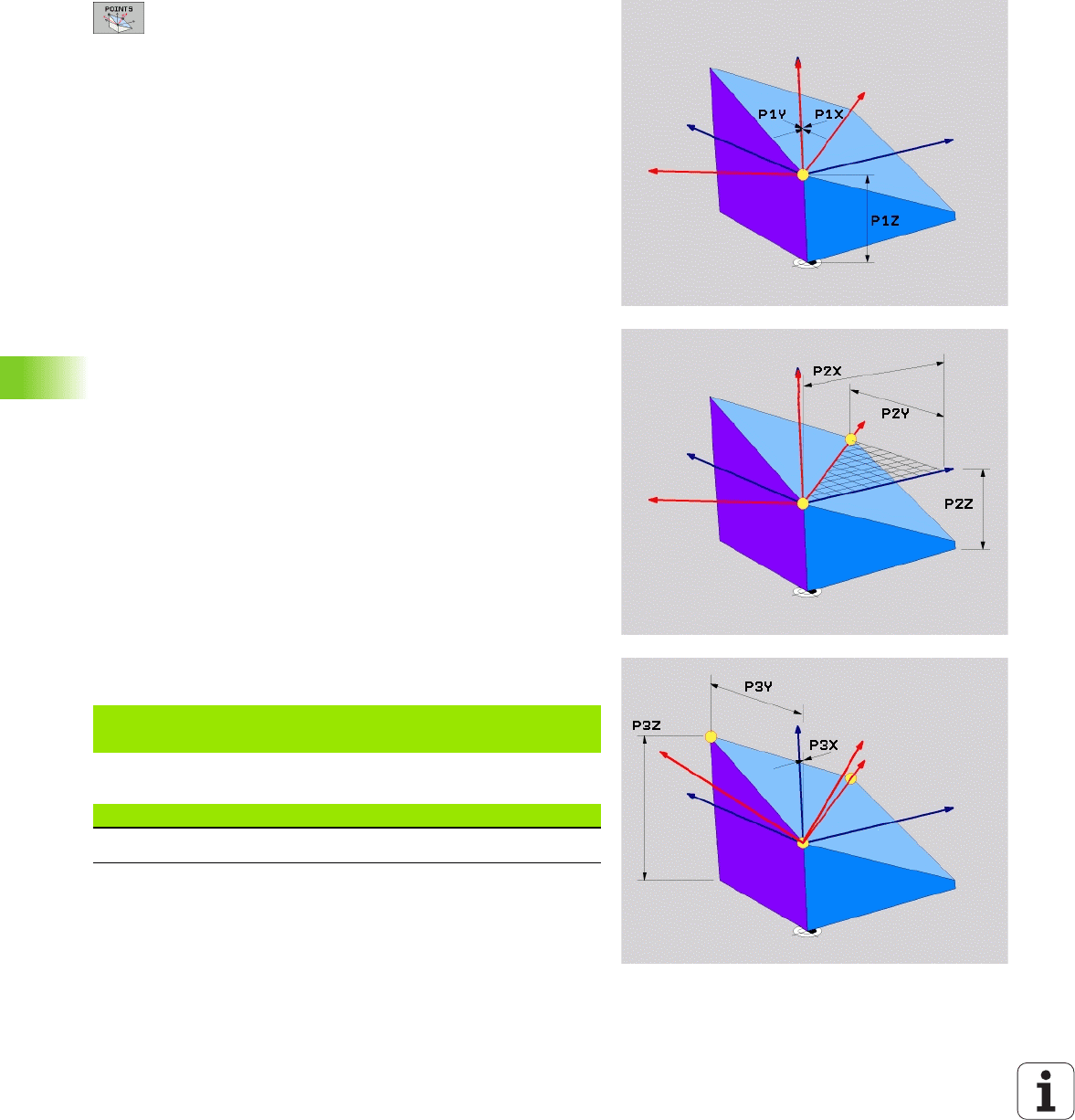

Параметры ввода

 X-координата 1. точки плоскости?: X-координата

P1X 1-ой точки плоскости (смотри рисунок справа

вверху)

 Y-координата 1. точки плоскости?: Y-координата

P1Y 1-ой точки плоскости (смотри рисунок справа

вверху)

 Z-координата 1. точки плоскости?: Z-координата

P1Z 1-ой точки плоскости (смотри рисунок справа

вверху)

 X-координата 2. точки плоскости?: X-координата

P2X 2-ой точки плоскости (смотри рисунок справа

по середине)

 Y-координата 2. точки плоскости?: Y-координата

P2Y 2-ой точки плоскости (смотри рисунок справа

по середине)

 Z-координата 2. точки плоскости?: Z-координата

P2Z 2-ой точки плоскости (смотри рисунок справа

по середине)

 X-координата 3. точки плоскости?: X-координата

P3X 3-й точки плоскости (смотри рисунок справа

внизу)

 Y-координата 3. точки плоскости?: Y-координата

P3Y 3-й точки плоскости (смотри рисунок справа

внизу)

 Z-координата 3. точки плоскости?: Z-координата

P3Z 3-й точки плоскости (смотри рисунок справа

внизу)

 Дальше с помощью свойств позиционирования

(смотри „Определить поведение при

позиционировании функции PLANE” на странице

564)

ЧУ-кадр

Используемые сокращения

5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20

P3X+0 P3Y+41 P3Z+32.5 .....

Сокращение Значение

POINTS Из английского языка points = точки
