Программирование:

Q-параметры

602 11 Программирование: Q-параметры

11.1 Принцип действия и обзор функций

11.1 Принцип действия и обзор

функций

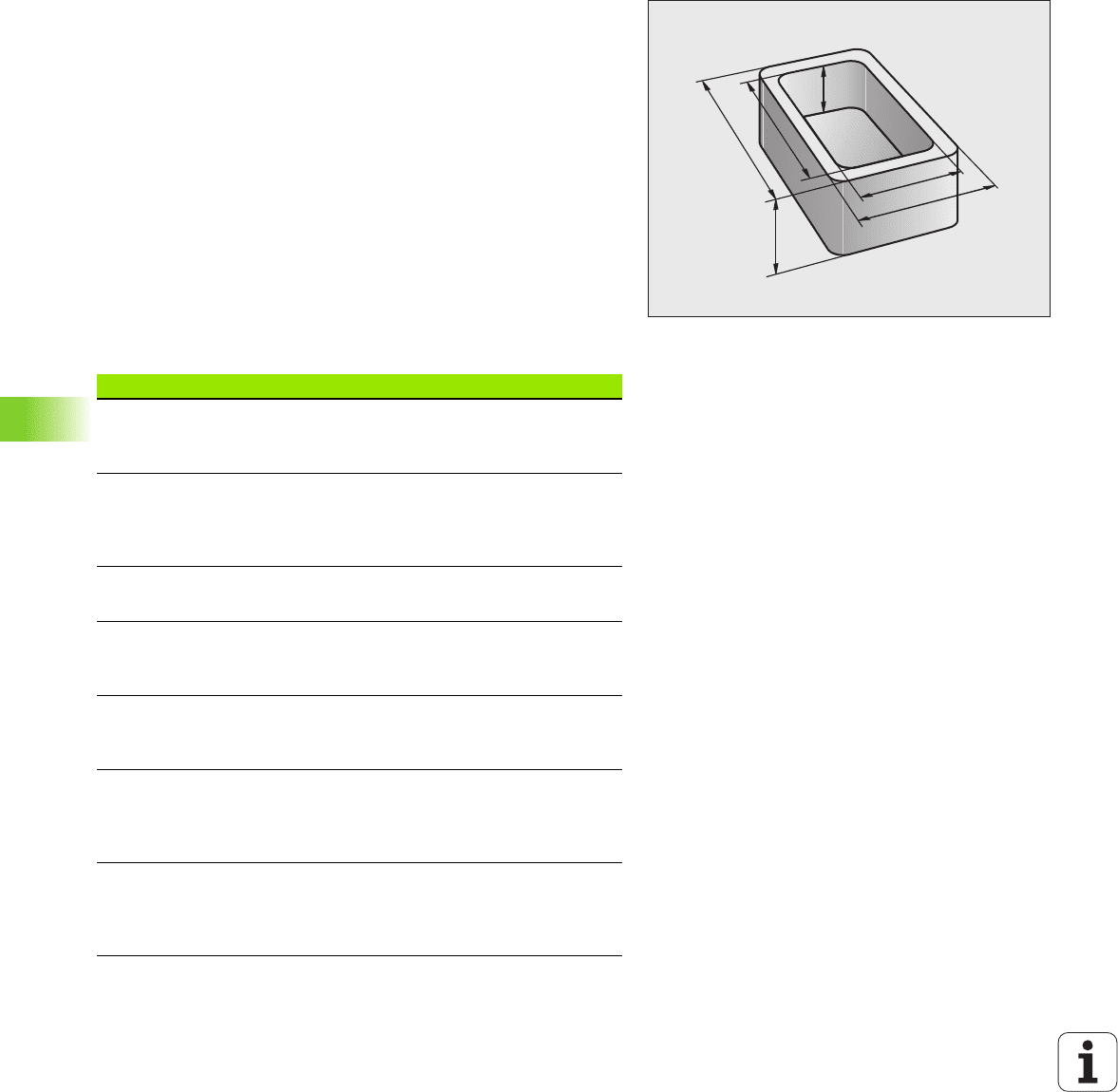

С помощью Q-параметров можно в одной программе обработки

определить целое семейство деталей. Для этого следует вместо

числовых значений ввести символы-заполнители: Q-параметры.

Q-параметры выражают собой на пример

 значения координат

 Значения подачи

 числа оборотов

 данные циклов

Кроме того можно с помощью Q-параметров программировать

контуры, которые определяются математическими функциями

или которые ставят в

зависимость выполнение отдельных шагов

обработки от логических условий. В сопряжении с FK-

программированием, можно комбинировать контуры, не

соответствующие ЧУ-размерам, используя Q-параметры.

Q-параметр обозначен буквой Q и номером от 0 до 1999. Q-

параметры разделены на разные диапазоны:

Значение Диапазон

Свободно применяемые параметры,

действующие глобально для всех

находящихся в памяти ЧПУ программ

от Q1600 до

Q1999

Произвольно используемые параметры, если

нет пересечений с SL-циклами, глобально

действительные для всех сохраняющихся в

памяти УЧПУ программ

от Q0 до Q99

Параметры для специальных функций ЧПУ от Q100 до

Q199

Параметры применяемые главным образом

для циклов, действуют глобально для всех,

находящихся

в ЧПУ-памяти программ

от Q200 до

Q1199

Параметры, применяемые главным образом

для циклов, действуют глобально для всех,

находящихся в ЧПУ-памяти программ

от Q1200 до

Q1399

Параметры, применяемые главным образом

для сall-активных циклов, действуют

глобально для всех, находящихся в УЧПУ-

памяти программ

от Q1400 до

Q1499

Параметры, применяемые главным образом

для Def-активных циклов, действуют

глобально для всех, находящихся в УЧПУ-

памяти программ

от Q1500 до

Q1599

HEIDENHAIN iTNC 530 603

11.1 Принцип действия и обзор функций

Дополнительно в распоряжении находятся также QS-параметры

(S означает String-строка), с помощью которых можно

обрабатывать тексты в ЧПУ. Принципиально действуют для QS-

параметров те же самые дипазоны значений как и для Q-

параметров (смотри таблица вверху).

Подсказки для программирования

Q-параметры и числовые значения могут вводится в программу в

смешанной форме.

Вы можете происвоивать Q-параметрам числовые значения от

-999 999 999 до +999 999 999, значить включая знаки числа

допускается 9 мест. Десятичный знак можно установить в любом

месте. УЧПУ может для внутреннего использования

рассчитывать числовые значения шириной 57 бит перед и вплоть

до 7 бит после десятичной точки

(32 бит ширины числа

соответствует десятичному значению 4 294 967 296).

Обратить внимание, что в случае QS-параметров

диапазон от QS100 до QS199 резервирован для

внутренних текстов.

ЧПУ самостоятельно присвоивает некоторым Q-

параметром всегда те же данные, нпр. Q-параметру

Q108 актуальный радиус инструмента, смотри

„Предзанятые Q-параметры”, страница 652.

Если применяются параметры Q60 bis Q99 в

кодированных циклах производителя, то с помощью

параметра станка MP7251 определяется воздействие

этого параметра, либо локально в цикле

производителя (.CYC-File) либо глобально для всех

программ.

С помощью параметра

станка 7300 определяется,

должно TNC отменять параметры Q в конце

программы или должно сохранять эти значения.

Обратить внимание, что эта настройка не имеет

влияния на программы с параметрами Q!

604 11 Программирование: Q-параметры

11.1 Принцип действия и обзор функций

Вызов функций Q-параметров

Во время ввода программы обработки, следует нажать клавишу

“Q” (поле ввода чисел и выбора оси под –/+ -клавишей). Тогда

УЧПУ показывает следующие softkeys:

Группа функций Softkey Страница

Основные арифметические функции Страница

606

тригонометрические функции Страница

608

функция для расчёта окружности Страница

610

если/то-решения, прыжки Страница

611

другие функции Страница

614

непосредственный ввод формулы Страница

637

Функция для обработки комплексных

контуров

Страница

492

Функция для переработки строк Страница

641

HEIDENHAIN iTNC 530 605

11.2 Семейства деталей – Q-параметры вместо числовых значений

11.2 Семейства деталей –

Q-параметры вместо

числовых значений

Применение

С помощью функции Q-параметров FN 0: ПОДЧИНЕНИЕ можно

присвоивать параметрам Q числовые значения. В таком случае

употребляется в программе обработки вместо числового

значения определённый Q-параметр.

ЧУ-кадры в качестве примера

Для семейств деталей программируется нпр. характерные

размеры детали в виде Q-параметров.

Для обработки отдельных деталей подчиняется потом каждому

параметру соответственное числовое значение.

Пример

Цилиндр

с применением Q-параметров

15 FN O: Q10=25

Присваивание

...

Q10 получает значение 25

25 L X +Q10

соответствует L X +25

Радиус цилиндра R = Q1

Высота цилиндра H = Q2

Цилиндр Z1 Q1 = +30

Q2 = +10

Цилиндр Z2 Q1 = +10

Q2 = +50

606 11 Программирование: Q-параметры

11.3 Описание контуров с помощью математических функций

11.3 Описание контуров с

помощью математических

функций

Применение

С помощью Q-параметров можно программировать основные

математические функции в программе обработки:

 Выбор функции Q-параметров: нажать клавишу Q (поле для

ввода числовых значений, справа). Строка программируемых

клавиш (softkey) показывает функции Q-параметров

 Выбор основных арифметических функций: softkey ОСНОВ.

ФУНК. нажать. ЧПУ показывает следующие softkeys:

Обзор

С правой стороны “=”-знака можно ввести:

 два числа

 два Q-параметра

 одно чило и один Q-параметр

Q-параметры и числовые значения в уравнениях можно ввести с

произвольным знаком.

Функция Softkey

FN 0: ПОДЧИНЕНИЕ

напр. FN 0: Q5 = +60

Непосредственно присваивать значение

FN 1: СЛОЖЕНИЕ

напр. FN 1: Q1 = -Q2 + -5

Образовать сумму из двух значений и подчинить

FN 2: ВЫЧИТАНИЕ

напр. FN 2: Q1 = +10 - +5

Образовать разницу из двух значений и подчинить

FN 3: УМНОЖЕНИЕ

напр. FN 3: Q2 = +3 * +3

Образовать произведение из двух значений и

подчинить

FN 4: ДЕЛЕНИЕ

напр. FN 4: Q4 = +8 DIV +Q2

Составить частное из двух значений и подчинить

Запрещается: деление через 0!

FN 5: КОРЕНЬ

напр. FN 5: Q20 = SQRT 4

Извлечь корень значения

и подчинить

Запрещается: корень из отрицательных значений !

HEIDENHAIN iTNC 530 607

11.3 Описание контуров с помощью математических функций

Программирование основных действий арифметики

Пример:

Выбор функций Q-параметров: нажать клавишу Q

Выбор основных математических функций: softkey

ОСН.ФУНКЦИИ нажать

Выбор функции Q-параметров ПРИСВАИВАНИЕ:

softkey FN0 X = Y нажать

Ввести номер Q-параметра: 5

Q5 присвоить числовое значение 10

Выбор функций Q-параметров: нажать клавишу Q

Выбор основных математических функций: softkey

ОСН.ФУНКЦИИ нажать

Выбор функции Q-параметров МНОЖЕНИЕ:

Softkey FN3 X * Y нажать

Ввести номер Q-параметра: 12

Q5 ввести как первое значение

7 ввести как второе значение

Пример: Кадры программы в ЧПУ

16 FN 0: Q5 = +10

17 FN 3: Q12 = +Q5 * +7

НОМЕР ПАРАМЕТРА ДЛЯ РЕЗУЛЬТАТА?

1. ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР?

НОМЕР ПАРАМЕТРА ДЛЯ РЕЗУЛЬТАТА?

1. ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР?

2. ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР?

608 11 Программирование: Q-параметры

11.4 Тригонометрические функции (тригонометрия)

11.4 Тригонометрические

функции (тригонометрия)

Определения

Синус, косинус и тангенс соответствуют соотношениям сторон

прямоугольного треугольника. При этом соответствует

При этом является

 c стороной противолежащей прямого угла

 a стороной противолежащей угла α

 b третьей стороной

На основе функции тангенс ЧПУ может рассчитать угол:

α = arctan (a / b) = arctan (sin α / cos α)

Пример:

a = 25 мм

b = 50 мм

α = arctan (a / b) = arctan 0.5 = 26.57°

Дополнительно действует принцип:

a + b = c (с a = a x a)

синус: sin α = a / c

косинус: cos α = b / c

тангенс: tan α = a / b = sin α / cos α

c (a² + b²)=

HEIDENHAIN iTNC 530 609

11.4 Тригонометрические функции (тригонометрия)

Программирование тригонометрических

функций

Тригонометрические функции появляются нажатием на softkey

ТРИГОНОМ.-ФУНКЦИИ УЧПУ указует softkeys в таблицы внизу.

Программирование: сравни “Пример: программирование

основных действий арифметики ”

Функция Softkey

FN 6: СИНУС

напр. FN 6: Q20 = SIN-Q5

Определить синус угла в градусах (°) и подчинить

FN 7: КОСИНУС

напр. FN 7: Q21 = COS-Q5

Определить косинус угла в градусах (°) и подчинить

FN 8: КОРЕНЬ ИЗ СУММЫ КВАДРАТОВ

напр. FN 8: Q10 = +5 LEN +4

Образовать длину на основе двух значений и

подчинить

FN 13: УГОЛ

напр. FN 13: Q20 = +25 ANG–Q1

Угол с arctan из двух боков или sin и cos угла (0 <

угол < 360°) определить и подчинить

610 11 Программирование: Q-параметры

11.5 Расчёты окружности

Применение

С помощью функций расчёта круга можете на основании трёх или

четырёх точек круга провести на ЧПУ расчёт центра круга и

радиус круга. Расчёт окружности на основании четырёх точек на

много точнее.

Применение: эти функции можно применять нпр. если следует

определить положение и размеры отверстия или сегмента

окружности с помощью программируемой функции

ощупывания.

Пары координат трёх точек окружности должны сохраняться в

параметре Q30 и в последующих пяти параметрах –то есть здесь

вплоть до Q35.

ЧПУ запоминает тогда центр круга главной оси (X при оси

шпинделя Z) в параметре Q20, центр круга вспомогательной оси

(Y при оси шпинделя Z) в параметре Q21 и радиус круга в

параметре Q22.

Пары координат четырёх точек

круга должны сохраняться в

параметре Q30 и в последующих семи параметрах – то есть здеь

до Q37.

ЧПУ запоминает тогда центр круга главной оси (X при оси

шпинделя Z) в параметре Q20, центр круга вспомогательной оси

(Y при оси шпинделя Z) в параметре Q21 и радиус круга в

параметре Q22.

Функция Softkey

FN23: ДАННЫЕ ОКРУЖНОСТИ определить на

основе трёх точек

напр. FN 23: Q20 = CDATA Q30

Функция Softkey

FN 24: ДАННЫЕ ОКРУЖНОСТИ определить на

основе четырех точек

напр. FN 24: Q20 = CDATA Q30

Обратить внимание, что FN 23 и FN 24 автоматически

перезаписывают кроме параметра результата также

два следующих параметра.
