Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
61
Конструкция ловителя обеспечивает освобождение от аварийного
объекта в случае невозможности извлечения его, а также циркуляцию
промывочной жидкости во время проведения аварийных работ.
Ловители выпускаются с правой и левой присоединительной
резьбой.
Пример обозначения:
ЛТН 120/96;
ЛТН – ловитель трубный наружный;
120 – максимальный диаметр;
96 – для захвата труб с максимальным диаметром 96мм.;
В случае использования инструмента с левой резьбой ставится
буква «Л».
Пример обозначения:
ЛТН 120/96Л – тоже с левой резьбой.
ЛТН 120/96Л 73 – тоже;
73 – для захвата труб диаметром 73мм.

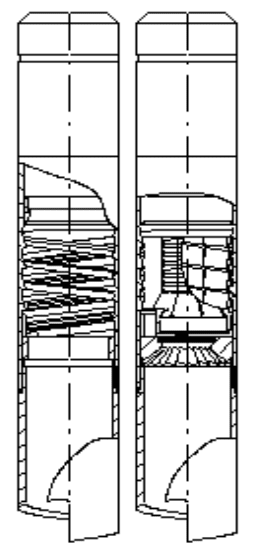

Рисунок 6.25 – Трубные ловители наружного захвата типа ЛТН.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
62
Технические характеристики
Таблица 6.40
Максимально
захватываемый
размер, мм.
Типоразмер
ловителя
Спираль
ным
захватом
Цанговым
захватом
Допуст
имая
осевая
нагруз
ка, кН
Наружн
ый
диаметр
, мм.
Присоедин
ительная
резьба по
ГОСТ28487
-90
ЛТН86/65 65 56 550 86 3 - 66
ЛТН95/79 79 66,5 530 95
ЛТН112/87 87 78,5 1200 112
ЛТН120/96 1100
ЛТН120/96П
96 87,5
640
380*
120
ЛТН125/103П 103 90,5
700
470*
125
3 - 76
ЛТН138/109 109 101 1600 138 3 – 88
ЛТН175/128 128 119 3300 175 3 - 140
ЛТН197/160 160 143 197
ЛТН200/173 173 158 200
ЛТН206/179 179 162,5
3000
206
3 - 147

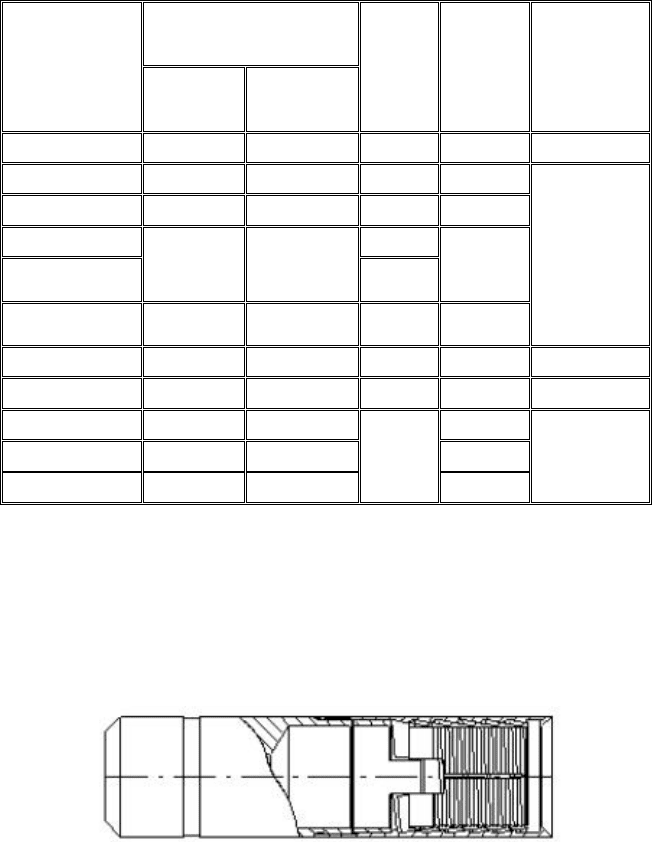

Трубные ловители наружного короткого захвата типа ЛТНК
(рисунок 6.26)
Ловитель короткого трубного захвата предназначен для захвата и
удержания за наружную поверхность элементов аварийных объектов,
которые из-за небольшой длины не могут быть захвачены ловителями
типа ЛТН.
Рисунок 6.26 – Захват цанговый
Конструкция ловителей обеспечивает освобождение от аварийного
объекта при невозможности извлечения его, а также циркуляцию
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
63
промывочной жидкости при проведении аварийных работ. Ловители
выпускаются с правой или левой присоединительной резьбой.
Техническая характеристика
Таблица 6.41
Типоразмер
ловителя
Максимально
захватываемы
й размер, мм.
Допусти
мая
осевая
нагрузка
, кН
Наружный
диаметр,
мм.
Присоединител
ьная резьба по
ГОСТ28487-90
ЛТНК122/103 103 210 122 3 - 76
Трубный ловитель внутреннего захвата типа ЛТВ (рисунок
6.27)
Трубный ловитель внутреннего захвата предназначен для захвата и
удержания труб за внутреннюю поверхность при подъеме.
Конструкция ловителя обеспечивает освобождение от аварийного
объекта в случае невозможности извлечения его, а также циркуляцию
промывочной жидкости во время проведения аварийных работ.
Ловители выпускаются:
- проходные;
- с переводником;
- проходные с уплотнением;
- с уплотнением и переводником.
По специальному заказу возможно изготовление ловителей ЛТВ-
60, ЛТВ-73, ЛТВ-89, удлиненных на 600мм.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
64

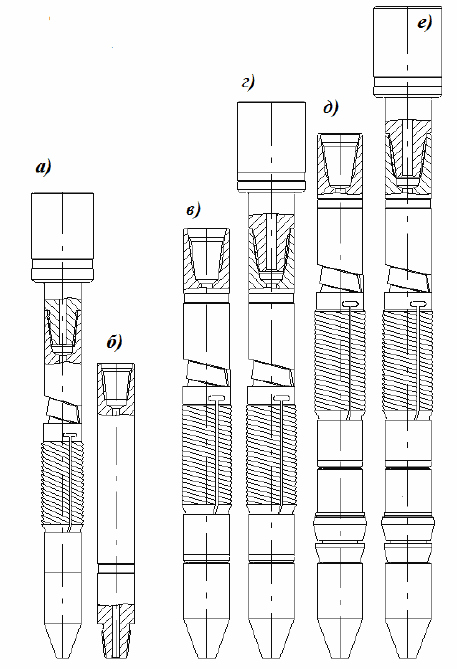

Рисунок 6.27 – Ловитель внутреннего захвата ЛТВ2
а) ловитель типа ЛТВ2; б) удлинитель к ловителю; в) ловитель типа ЛТВ2
проходной; г) ловитель типа ЛТВ2 с переводником; д) ловитель типа ЛТВ2
проходной с уплотнением; е) ловитель типа ЛТВ2 с переводником и уплотнением.
Ловители труб внутреннего захвата удлиняемые типа ЛТВУ
(Таблица 6.42)
Ловители труб внутреннего захвата удлиняемые предназначены для
захвата и удержания труб за внутреннюю поверхность при подъеме.
Ловители изготавливаются без удлиняющего устройства или с
удлиняющим устройством. При необходимости ловители могут быть
укомплектованы любым количеством удлиняющих устройств.
Пример условных обозначений:
ЛТВУ 73 – Ловитель для захвата труб с условным диаметром 73мм.
с правой присоединительной резьбой.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
65
ЛТВУ 73Л – то же с левой присоединительной резьбой.

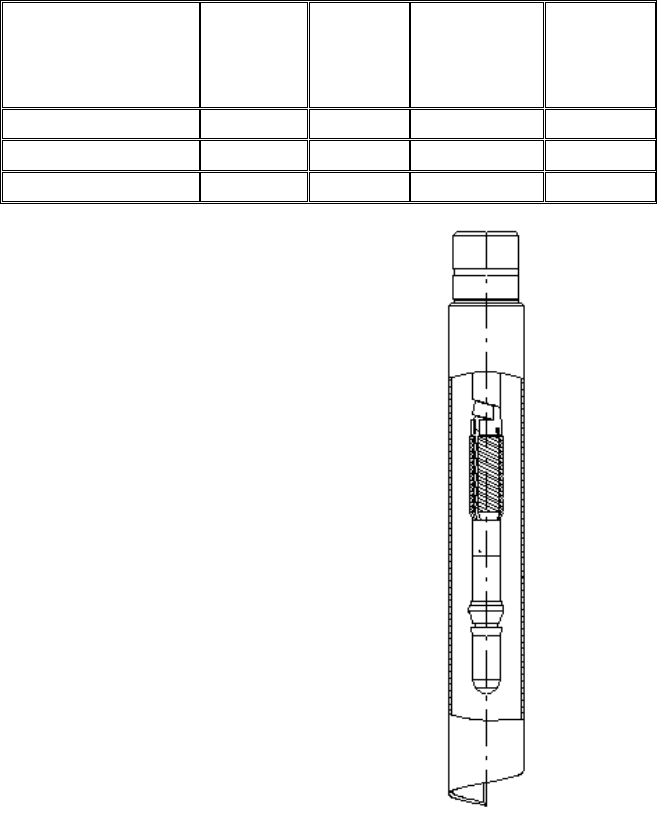

Техническая характеристика труболовок типа ЛТВУ
Таблица 6.42
Типоразмер
труболовки
Диапазон
захватыва
емых
диаметров
, мм.
Допускае
мая
осевая
нагрузка,
кН.
Наружный
диаметр
переводника,
мм.
Присоедин
ительная
резьба по
ГОСТ
28487-90
ЛТВУ-60 49…55 460 88 3-66
ЛТВУ-73 59…66 600 108 3-76
ЛТВУ-89 72…89 900 120 3-88
Трубный ловитель
внутреннего захвата типа ЛТВ -
УБТ (рисунок 6.28)
Трубный ловитель
внутреннего захвата предназначен
для захвата и удержания
утяжеленных бурильных труб за
внутреннюю поверхность при
подъеме.
Конструкция ловителя
обеспечивает освобождение от
аварийного объекта в случае
невозможности извлечения его, а
также циркуляцию промывочной
жидкости во время проведения
аварийных работ.
Пример условного
обозначения:
ЛТВ – УБТ – 146
ЛТВ – ловитель труб
внутреннего захвата;
УБТ – для утяжеленных
бурильных труб;
146 – диаметром 146мм.
ЛТВ – УБТ – 146Л – то же с
левой резьбой.

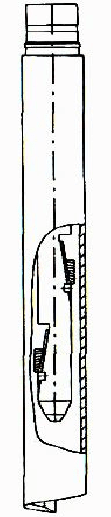

Рисунок 6.28 – Ловитель
внутреннего захвата
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
66
Техническая характеристика ловителей типа ЛТВ-УБТ.
Таблица 6.43
Параметр ЛТВ-УБТ-146 ЛТВ-УБТ-178 ЛТВ-УБТ-203
Диаметр направления
Наружный, мм. 168 216 245
Внутренний, мм. 155 190 219
Диапазон
захватываемых
диаметров, мм.
66,5…..79 76….91,5 78,5…..104
Допускаемая осевая
нагрузка, кН.
1350 1800 1800
Присоединительная
резьба по ГОСТ28487-
90
3 - 121 3 – 147 3 - 171
Труболовки
Труболовки предназначены для захвата насосно-компрессорных,
бурильных и обсадных труб и извлечения их целиком или по частям из
нефтяных и газовых скважин при аварийных ловильных работах.
Захват осуществляется путем заклинивания выдвижных плашек
между внутренней или наружной поверхностью захватываемой трубой и
стержнем или корпусом труболовки.
По характеру захвата труб труболовки подразделяются на две
группы: внутренние (для захвата за внутреннюю поверхность) и
наружные. Труболовки подразделяются на неосвобождающиеся и
освобождающиеся (при необходимости освобождение инструмента от
захваченных труб в скважине производится после захвата и фиксации
плашек в сомкнутом положении).
Труболовки спускают в скважину на колонне бурильных труб.
Внутренние и наружные освобождающиеся труболовки (рисунок
6.29, 6.30), исполнения со спиральным захватным устройством состоят
из механизмов захвата и освобождения, а внутренние
неосвобождающиеся - только из механизма захвата.
Труболовка внутренняя освобождающаяся типа ТВМ (рисунок
6.30) изготовляется в двух исполнениях: исполнение I - упирающаяся в
торец захватываемой колонны; исполнение II - заводимая внутрь
захватываемой колонны на любую глубину.
Труболовки изготовляют с резьбами левого направления, они могут
извлекать колонны труб, как целиком, так и по частям, предварительно
отвинчивая. По заказу потребителя труболовки исполнения I могут быть
изготовлены с правыми резьбами.
Механизм захвата - шестиплашечный, состоит из плашек, стержня
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
67
и наконечника, В труболовках ТВМ 60-1 механизм захвата -
одноплашечный, состоит из стержня с гребенчатой насечкой, плашки и
клина.

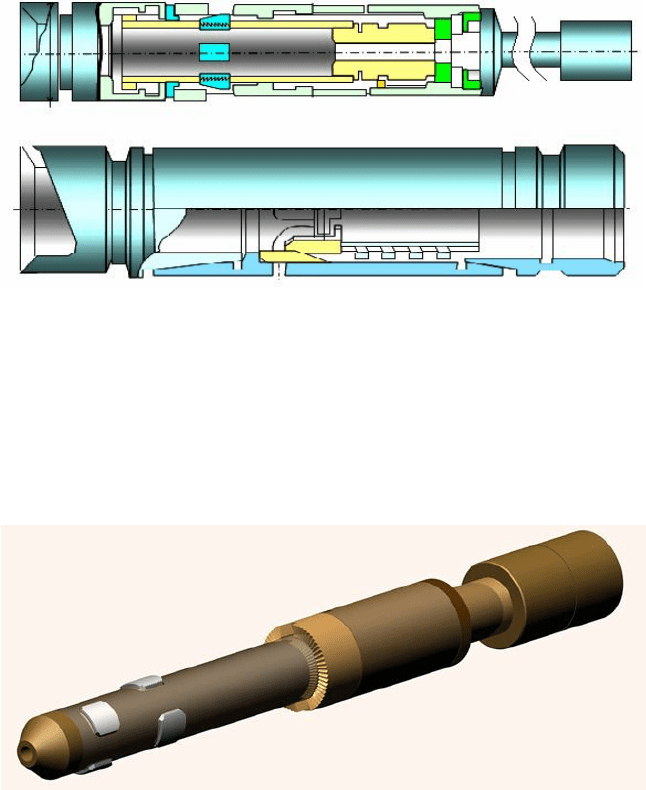

Рисунок 6.29 – Труболовка наружная типа ТН
Механизм освобождения включает в себя тормозной башмак,
ниппель, фиксатор, корпус и плашкодержатель, обеспечивающий
синхронное перемещение плашек по наклонным плоскостям, а также
удержание плашек в крайнем верхнем или сомкнутом (при освобождении)
положении. В труболовке ТВМ60-1 функцию плашкодержателя
выполняет поводок, ввинчиваемый в верхний торец плашки и после
освобождения удерживающий плашку в сомкнутом положении.
Рисунок 6.30 - Труболовка, освобождающаяся типа ТВМ (внешний
вид)
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
68
Конструкция труболовок обеспечивает их освобождение от
захваченной трубы внутри скважины с фиксацией плашек в сомкнутом
положении механическим устройством.
Труболовка внутренняя неосвобождающаяся типа ТВ (рисунок
6.31) изготавливается с резьбами правого и левого направлений.
Труболовки с резьбами правого направления могут захватывать и
извлекать колонну труб целиком, а труболовки с резьбами левого
направления - отвинчивать и извлекать их по частям.

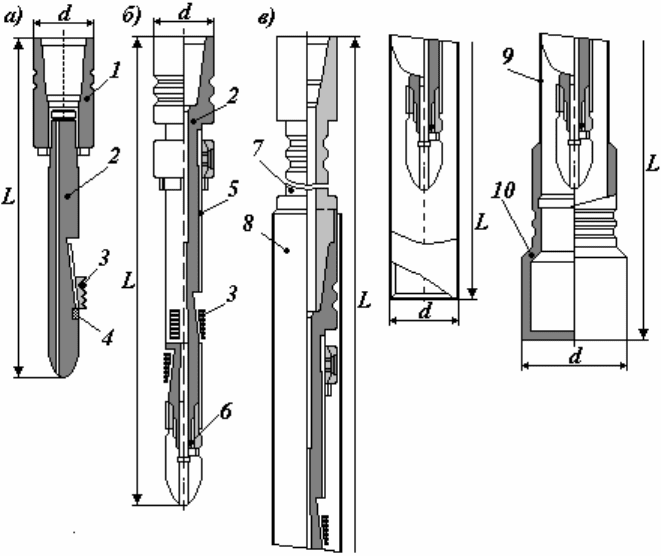

Рисунок 6.31 - Труболовка внутренняя неосвобождающая типа
ТВ:
а, б – в сборе без центрирующего приспособления; в – в сборе с центрирующим
приспособлением (направление с вырезом); г – в сборе с центрирующим
приспособлением (направление с воронкой):
1 – переходник; 2 – стержень; 3 – плашка; 4 – клин; 5 – плашкодержатель; 6 –
наконечник; 7 - специальный переводник; 8 – направление с вырезом; 9 –
направление; 10 – воронка
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
69
Механизм захвата труболовок - шестиплашечный; состоит из
стержня, плашкодержателя, плашки и наконечника. В труболовках ТВ
48-80 и ТВ 60-93 механизм захвата - одноплашечный, состоит из стержня
с гребенчатой насечкой, плашки и клина.
Конструкция труболовки позволяет освобождать их от захваченных
труб на устье скважины без проведения сварочных работ.
Выпускаются труболовки других типов, например, труболовки
наружные освобождающие ТНОС и ТНС, труболовки внутренние типа 73
ВТ 60-64, ТВР и т.д. «Ижнефтемаш», кроме оригинальных труболовок,
производит комплект ловильного инструмента, который позволяет
захватывать и извлекать из скважин насосно-компрессорные трубы,
скважинные насосы, забойные двигатели, насосные штанги, штоки
сальниковые устьевые, электрические центробежные насосы, а также
одновременно извлекать НКТ и насосные штанги при ликвидации аварии.
Размерный ряд труболовок типа ТВ и ТН представлен в таблице
6.44
Труболовка внутреннего типа ТВ
(рисунок 6.32, таблица 6.45)
Труболовка внутреннего типа
предназначена для захвата и удержания труб за
внутреннюю поверхность при подъеме.
При проведении работ в скважинах с
большими зазорами между стенками скважины
и аварийными объектами применяются
труболовки со специальными переводниками и
направлениями.
Пример условных обозначений:
ТВ 73-95
ТВ – труболовка внутренняя;
95 – максимальный диаметр
захватываемых труб;
73 – для захвата труб с условным
диаметром 73мм.
ТВ 73 – 120Л то же с левой резьбой.
Рисунок 6.32 –
Труболовка типа ТВ с
направлением
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
70
Размерный ряд труболовок
Таблица 6.44
Условный диаметр, мм Масса, кг
Обозначение
Экспл-
ной
колонны
захватыва
емых труб
Грузоп
одъем
ность,
т
Диам
етр,
мм
Длина,
мм
Наружный
диаметр
воронки,
мм
Длина с
воронкой,
мм
трубол
овки
труболо
вки с
воронко
й
Неосвобождающиеся внутренние
ТВ 48-80 102-168 48 20 80 730 80-138 885-138 10 24-33
ТВ 60-92 114-194 60 25 92 625 114-160 1538-1643 12 53-63
ТВ 73-92 114-194 73 50 92 830 114-160 1605-1732 18 59,5-69,5
ТВ 89-101 140-245 89 70 110 955 134-200 1605-1732 30 77-105
ТВ 102-130 168-273 102 90 130 1020 160-236 1773-1905 51 124-160
ТВ 114-130 168-273 114 110 130 1070 160-236 1773-1905 55 129-171,5
