3.3. Кожухотрубчатый подогреватель
В горизонтальный одноходовом кужухотрубчатом теплообменнике (рис.
3.5) проходит непрерывный процесс нагревания органической жидкости
водяным паром.

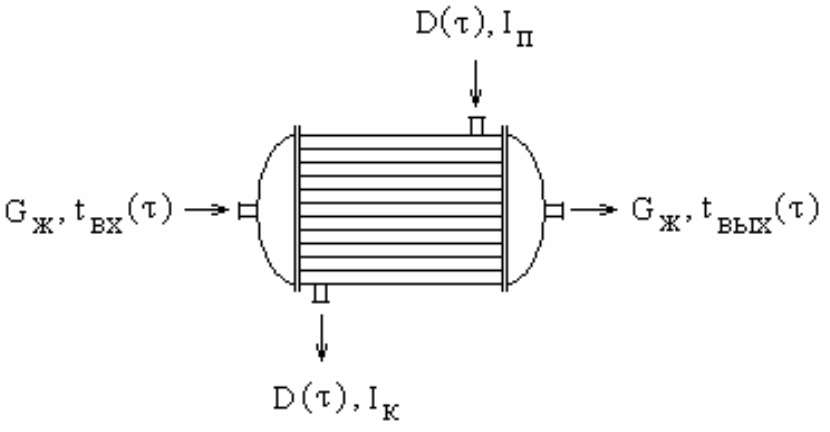

Рис. 3.5. Схема движения фаз в подогревателе
Обозначим через D(τ) – массовый расход водяного пара на входе в
подогреватель, G
ж
– массовый расход жидкости в подогревателе, с
ж
– средняя
удельная теплоемкость жидкости, I
п
и I
к
– энтальпии пара и конденсата, t
вх
(τ) и
t
вых
(τ) – температуры жидкости на входе в подогреватель и на выходе из него.

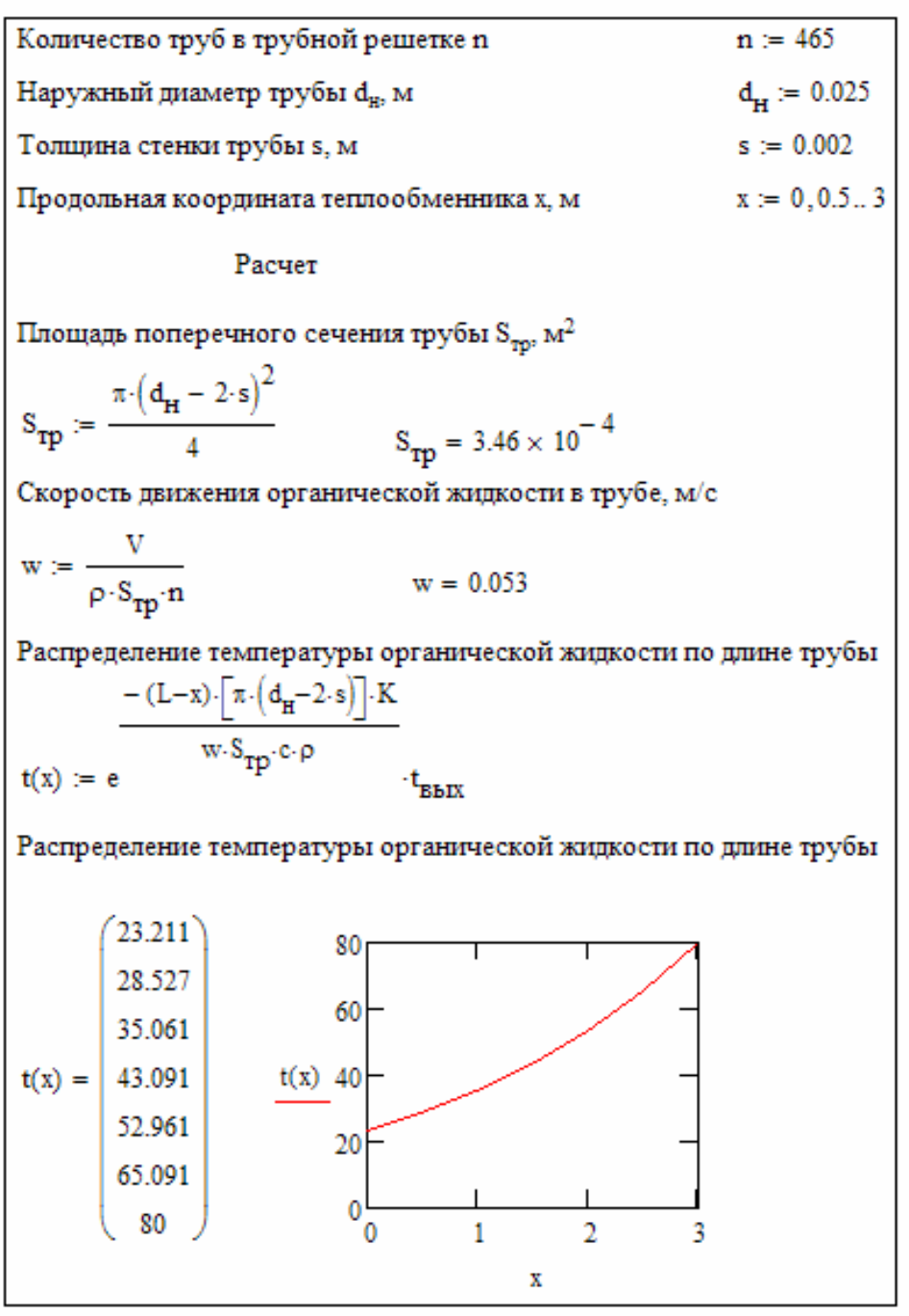

При постановке математической модели процесса теплообмена в
теплообменнике используем следующие допущения: жидкость в трубном
пространстве движется в режиме идеального вытеснения; температура
жидкости на входе в теплообменник изменяется во времени; высота уровня
конденсата в теплообменнике является незначительной; давление пара
изменяется незначительно, что позволяет считать температуру пара в любой
точке аппарата одинаковой.
