Рисунок 2.27 - Пример устройства молниезащиты в фундаментной плите
Соединение полосы 40×4 с токоотводом и скобой Г - 1 выполнять ручной
дуговой сваркой по ГОСТ 14098-85.
Примечания
1. Токоотводы Т1-Т8. П1-П6 выполняются из полосы 40×4 и устанавливаются в
теле колонн и стен. Стыкование элементов полосы - 40×4 токоотводов выполняется
с помощью нахлесточного соединения длиной 50 мм и приварки двойными
торцевыми швами длиной 40 мм (b
ш
= 6 мм).
База нормативной документации: www.complexdoc.ru
181
Токоотводы Т1-Т8 соединяются в кровле с молниеприемником, а также с
полосой - 40×4, проложенной по контуру фундаментной плиты в уровне нижней и
верхней арматуры.
2. В качестве заземлителя используется полоса - 40×4 по замкнутому контуру в уровне нижней и
верхней арматуры фундаментной плиты (верхний и нижний уровень полосы - 40×4 соединяется
скобой (Г-6) в точках Т1-Т8. П1-П6).

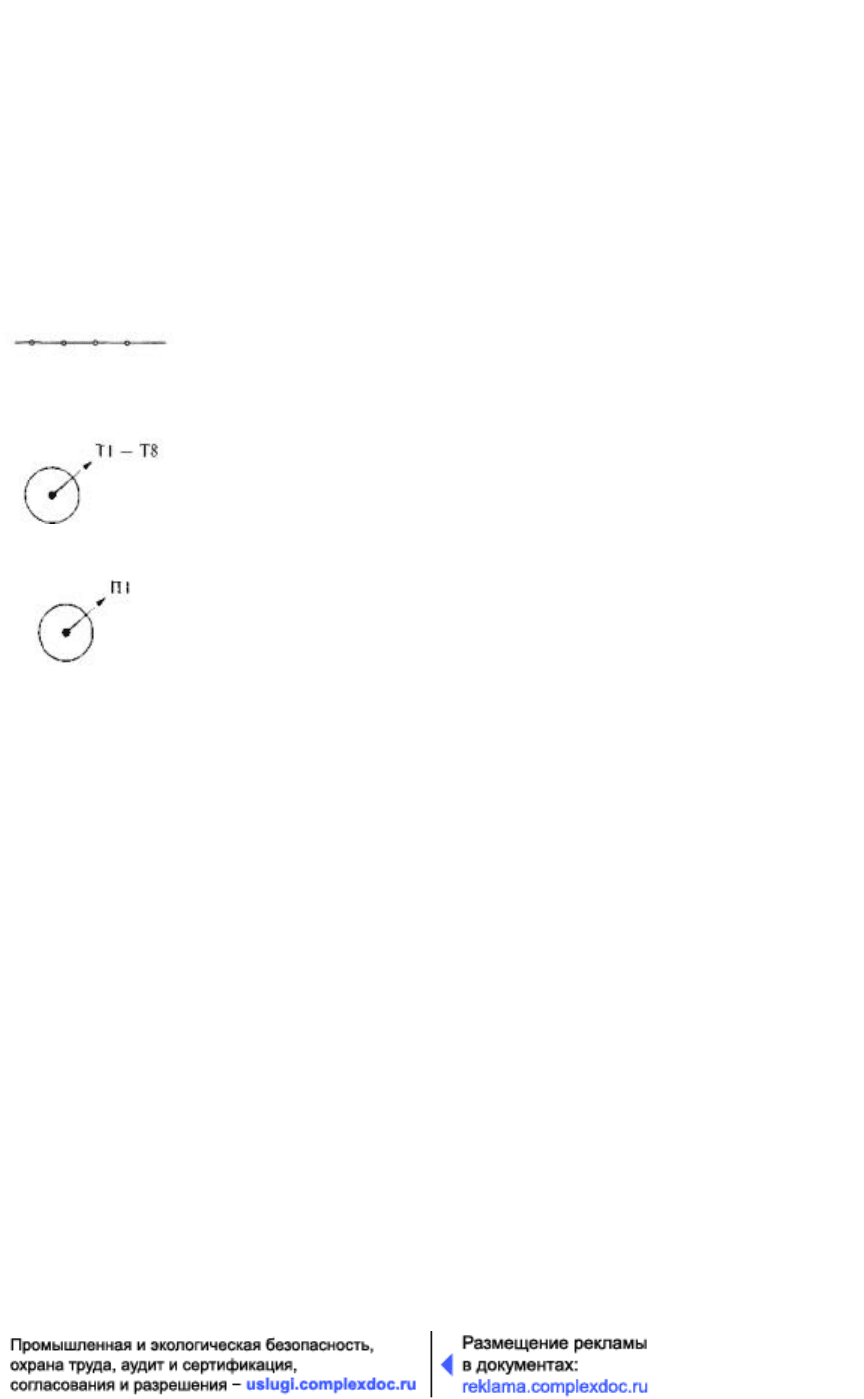

Условные обозначения
- полоса - 40×4. проложенная по замкнутому контуру в уровне
нижней и верхней арматуры фундаментной плиты.
- места опусков токоотводов (полоса - 40×4), соединяющие
контур заземления с молнпеприемпиком.
- места опусков токоотводов (полоса - 40×4), соединяющие
контур заземления с контуром электрощитовой (ИТП.
Машинного помещения).

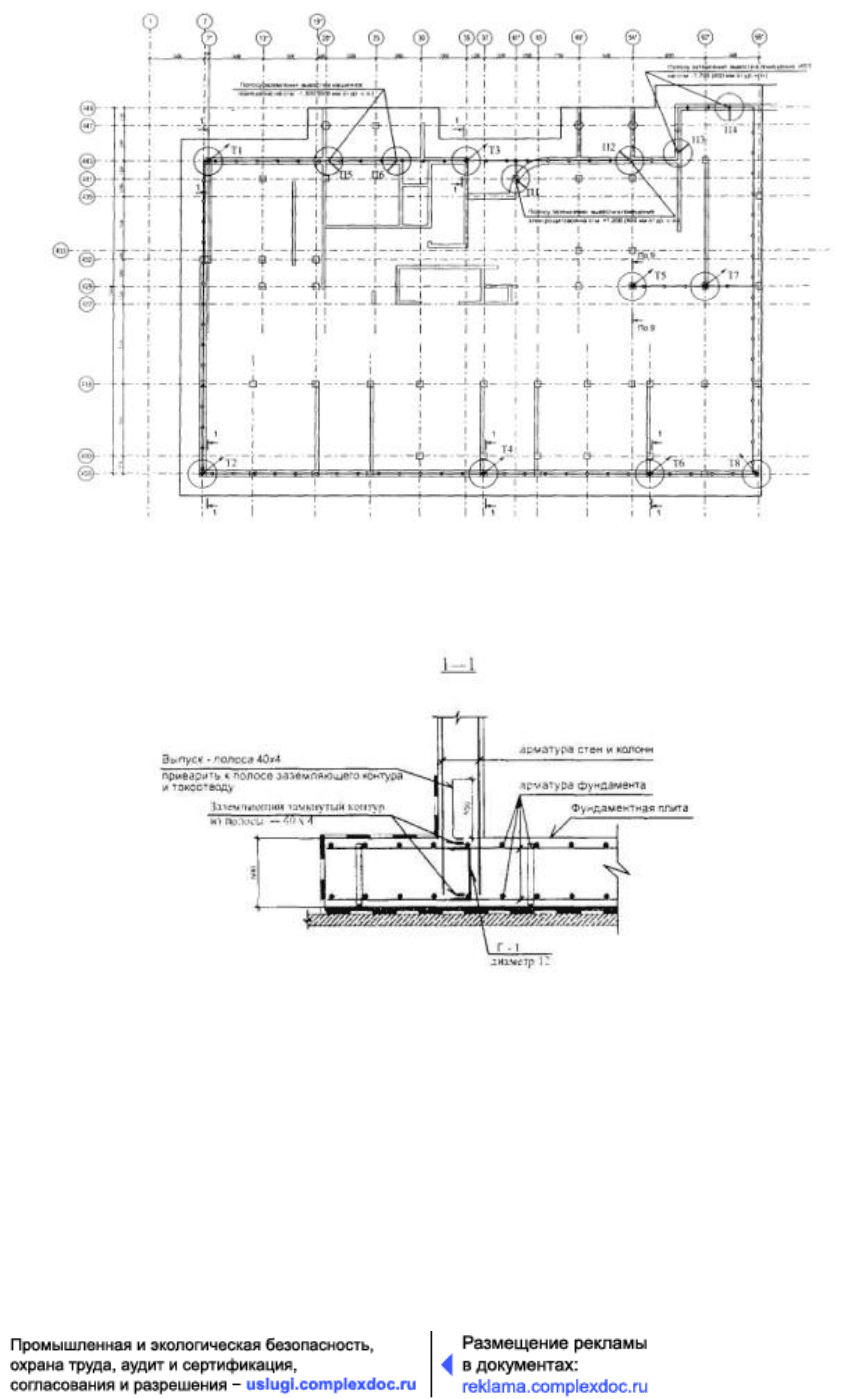

Рисунок 2.28 - Пример устройства молниезашиты в фундаментной плите. Разрез 1 -
1
База нормативной документации: www.complexdoc.ru
182
Раздел 2. Вертикальные конструкции цокольного
этажа
База нормативной документации: www.complexdoc.ru
183

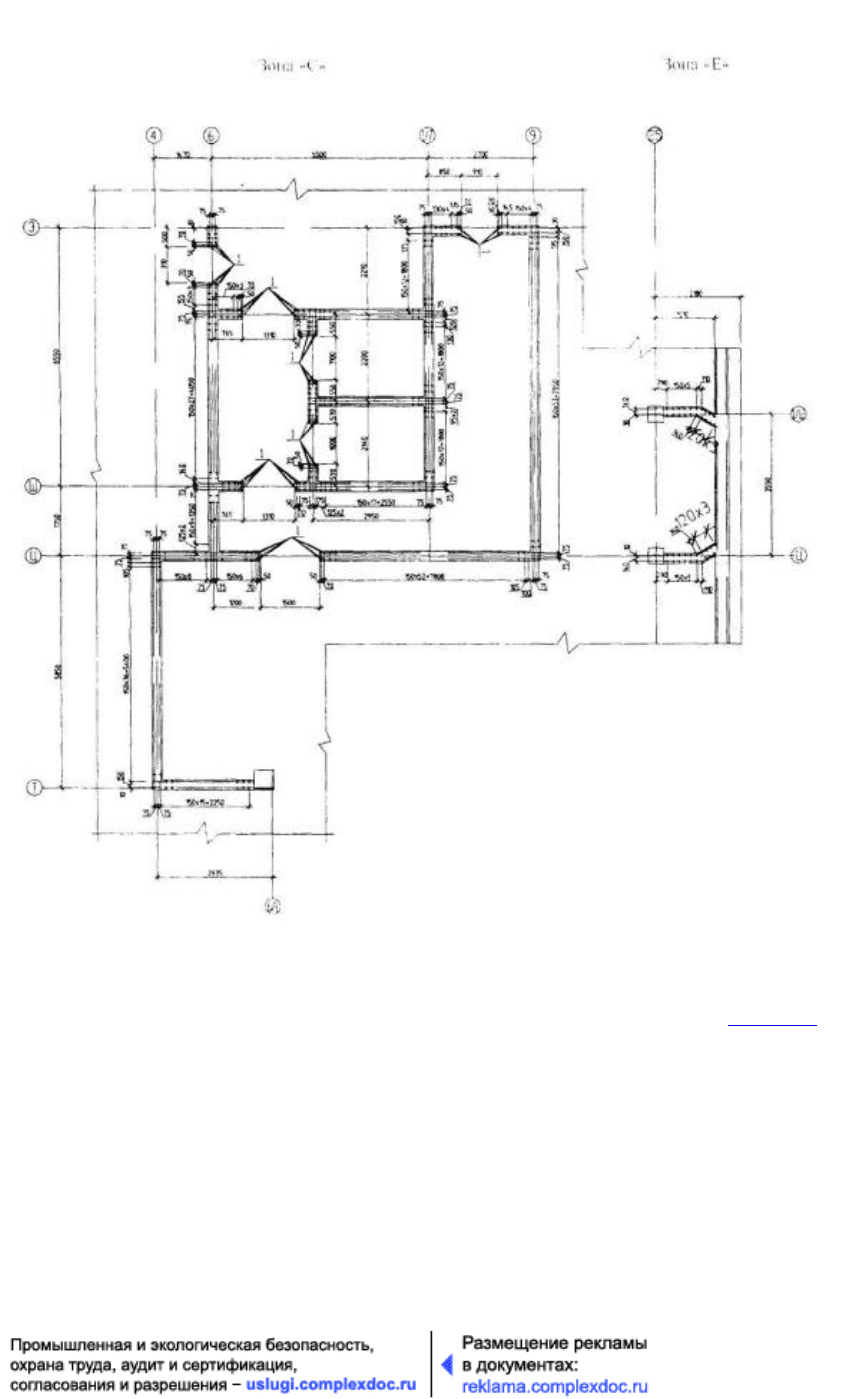

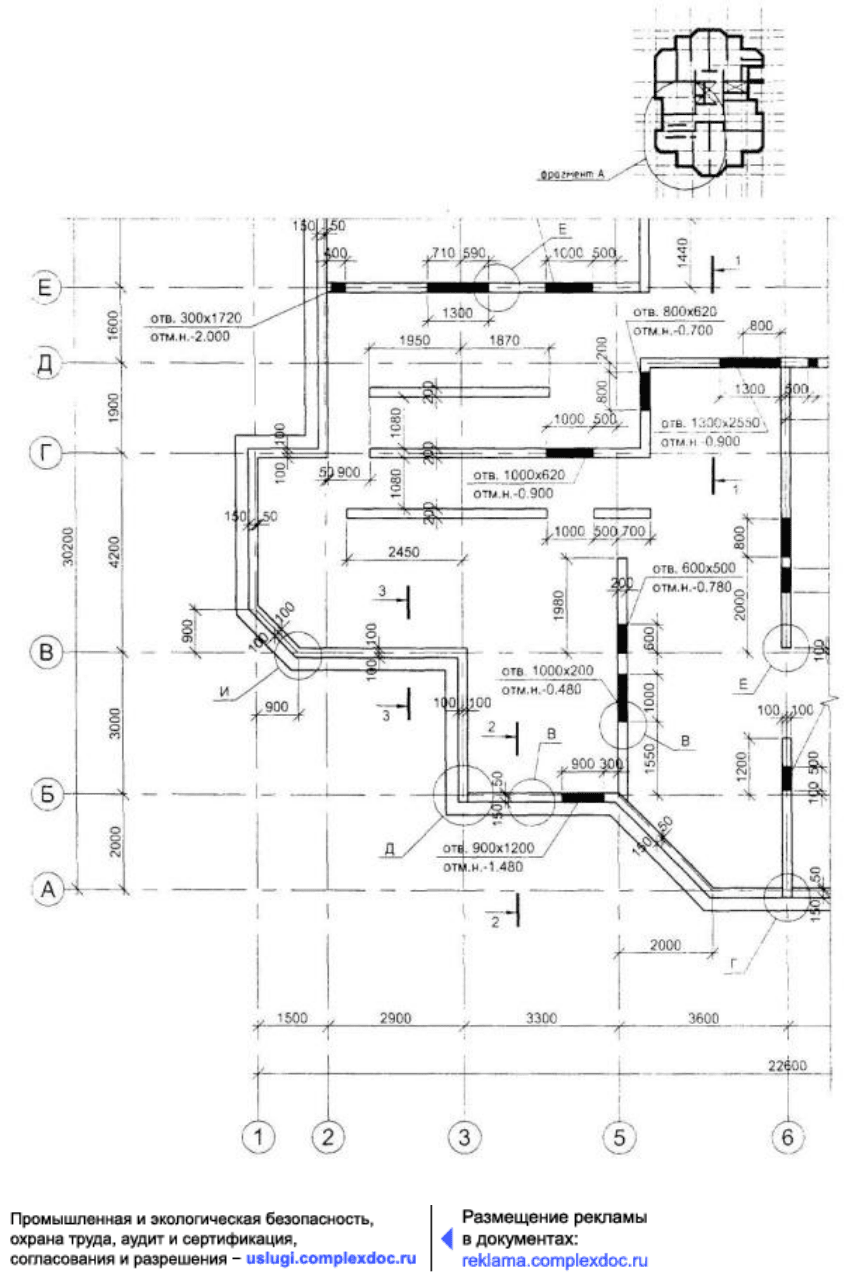

Рисунок 2.29 - Схема расположения стен цокольного этажа здания конструктивной
схемы с несущими стенами
Спецификация к схеме расположения стен нижнего технического этажа
№
п.п.
Обозначение Наименование
Количество,
шт.
Масса
единицы,
кг
Масса
общая,
кг
Бетон В25,
м
2
130
ТУ 14-1-5526-2006 Ø12А500СП
Lп.м = 6500
5772
База нормативной документации: www.complexdoc.ru
184
1 Ø16А500СП L
= 3970
2620 6,3 16506
2 Ø16А500СП L
= 3350
1270 5,3 6730
3 Ø12 А500 СП L
= 1050
750 1,0 750
4 Ø12 А500 СП L
= 1000
180 0,9 162
5 Ø12 А500 СП L
= 1170
630 1,1 690
6 ГОСТ 5781-82 Ø6 A-I L
= 280
3000 0,1 300
7 Ø16 А500СП L
= 2540
70 4,6 322
8 Ø12 А500СП L
= 1000
180 0,9 162

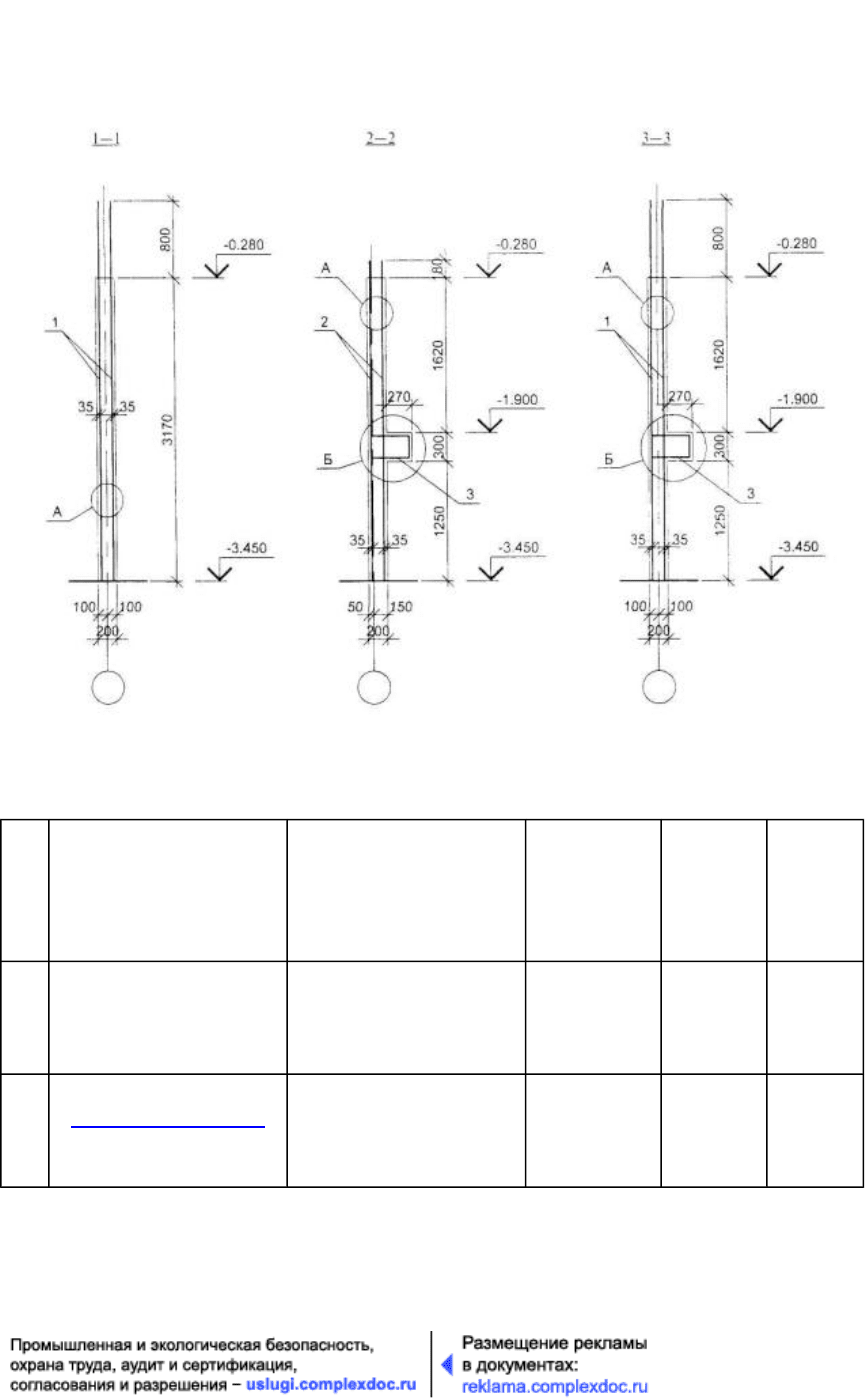

Рисунок 2.30 - Армирование стен цокольного этажа. Разрезы 1 - 1...3-3 (см. рис.
2.29) Б - узел опирания подземных стен гаража выше глубины промерзания грунта
опалубка
База нормативной документации: www.complexdoc.ru
185

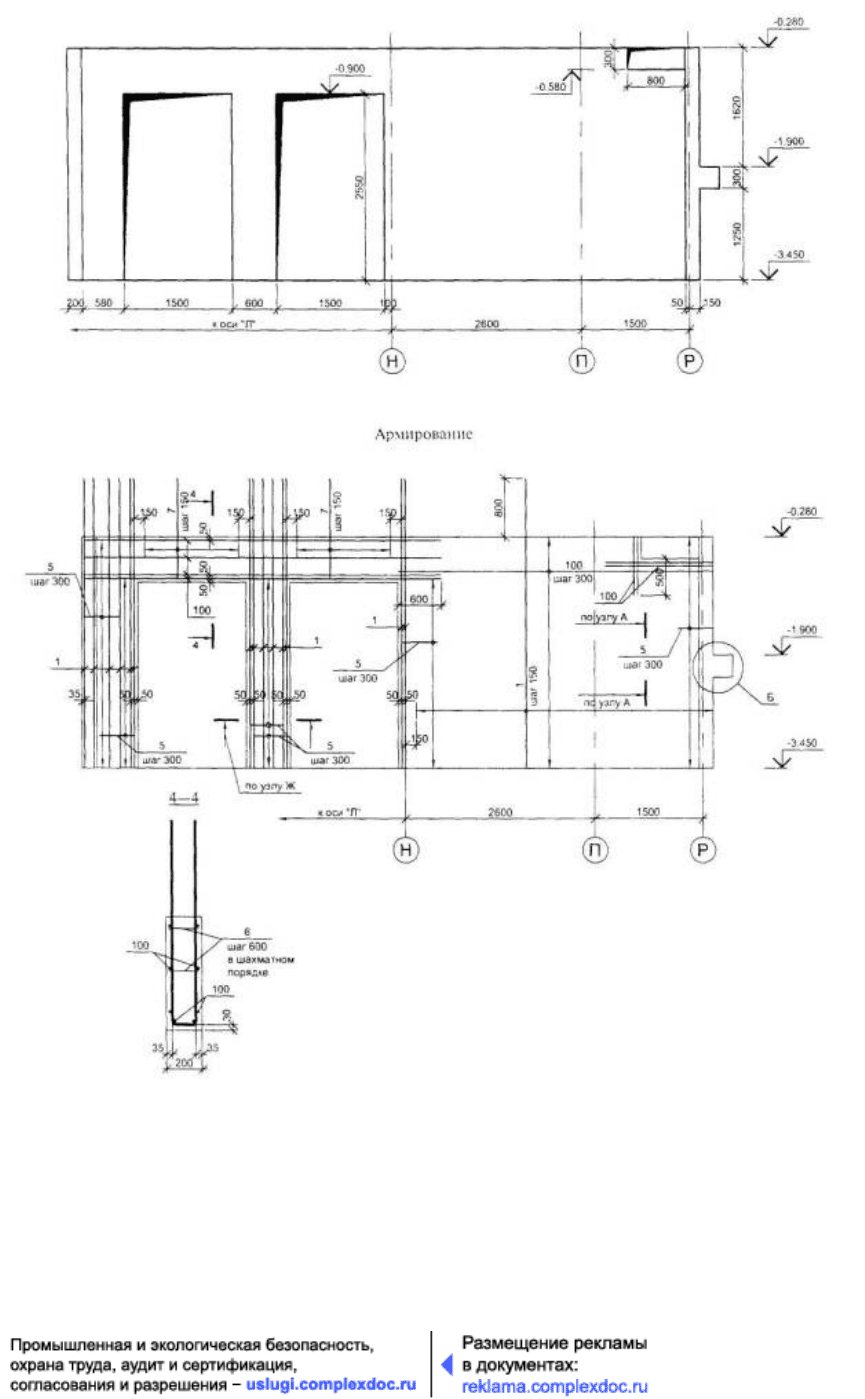

Рисунок 2.31 - Пример развертки стены цокольного этажа с дверными проемами по
оси «6» в осях «Л» - «Р»
База нормативной документации: www.complexdoc.ru
186

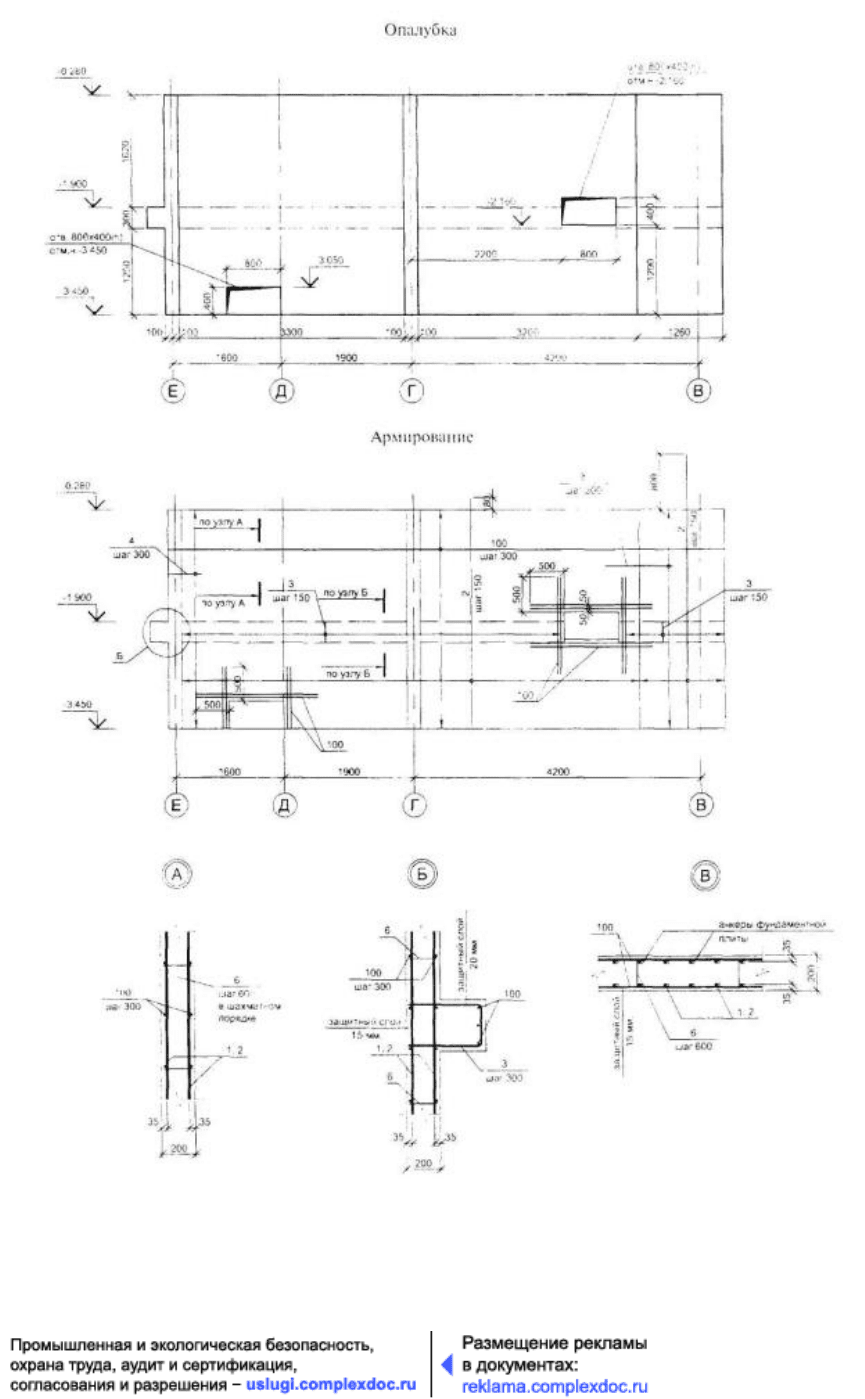

Рисунок 2.32 - Пример развертки стены цокольного этажа с технологическими
отверстиями по оси «11» в осях «Е»-«В»
База нормативной документации: www.complexdoc.ru
187

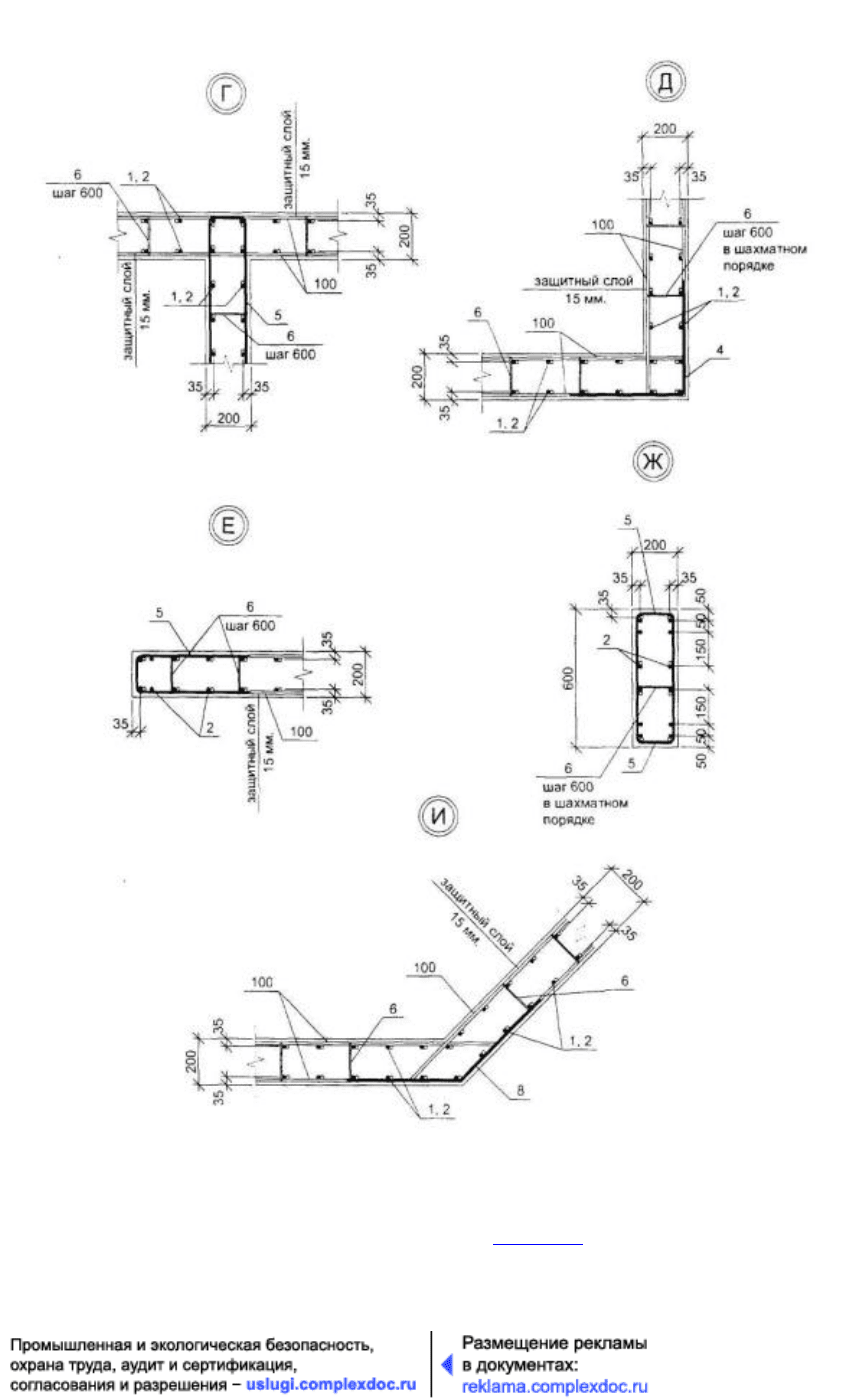

Рисунок 2.33 - Узлы армирования стен цокольного этажа здания конструктивной
схемы с несущими стенами (см. рис. 2.29, зеркально)
База нормативной документации: www.complexdoc.ru
188

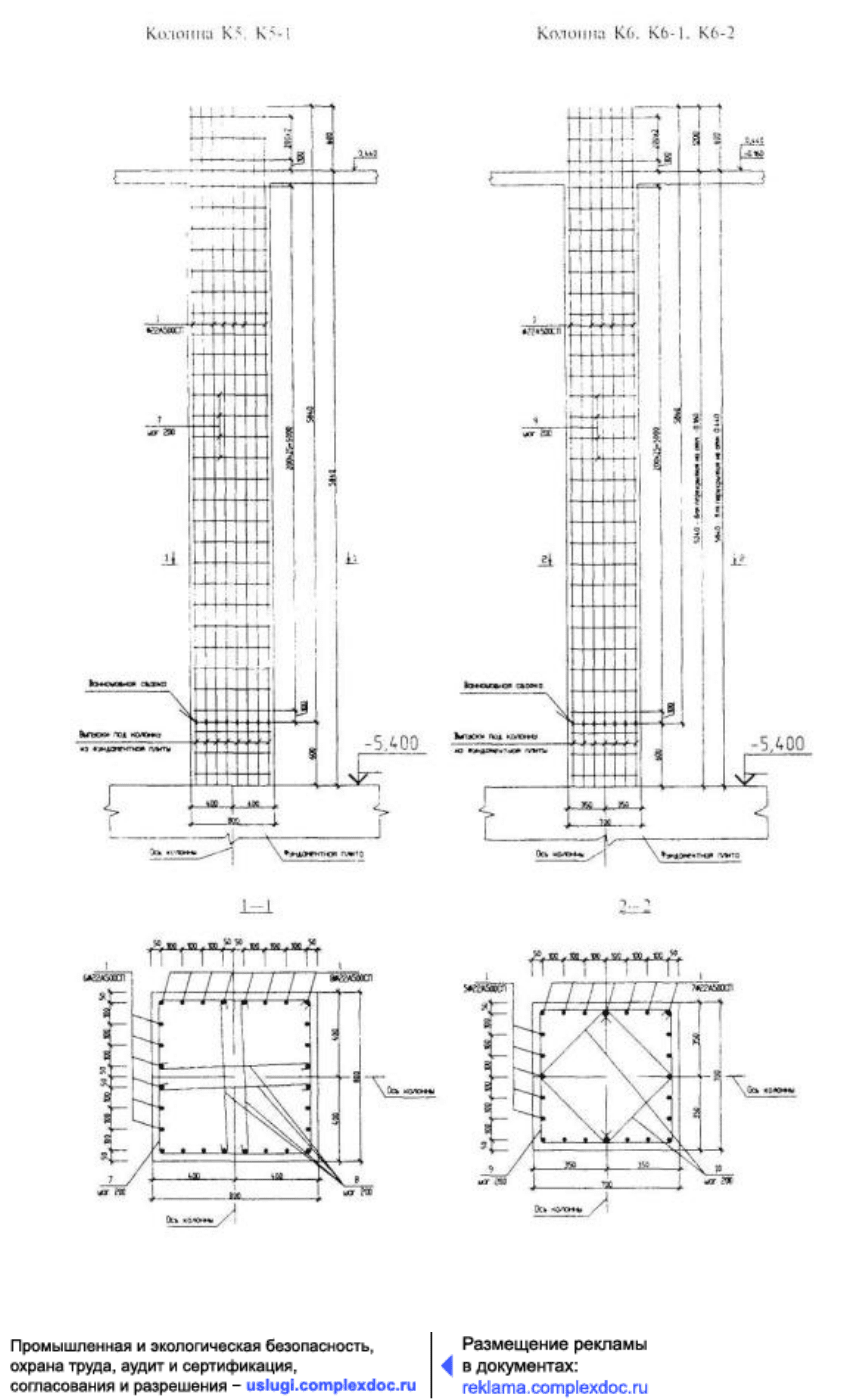

Рисунок 2.34 - Армирование стен жесткости цокольного лажа (см. рис. 2.15)
