Рисунок 2.43 - Балочная плита перекрытия цокольного этажа здания каркасной
схемы. Нижнее армирование
База нормативной документации: www.complexdoc.ru
201
База нормативной документации: www.complexdoc.ru
202

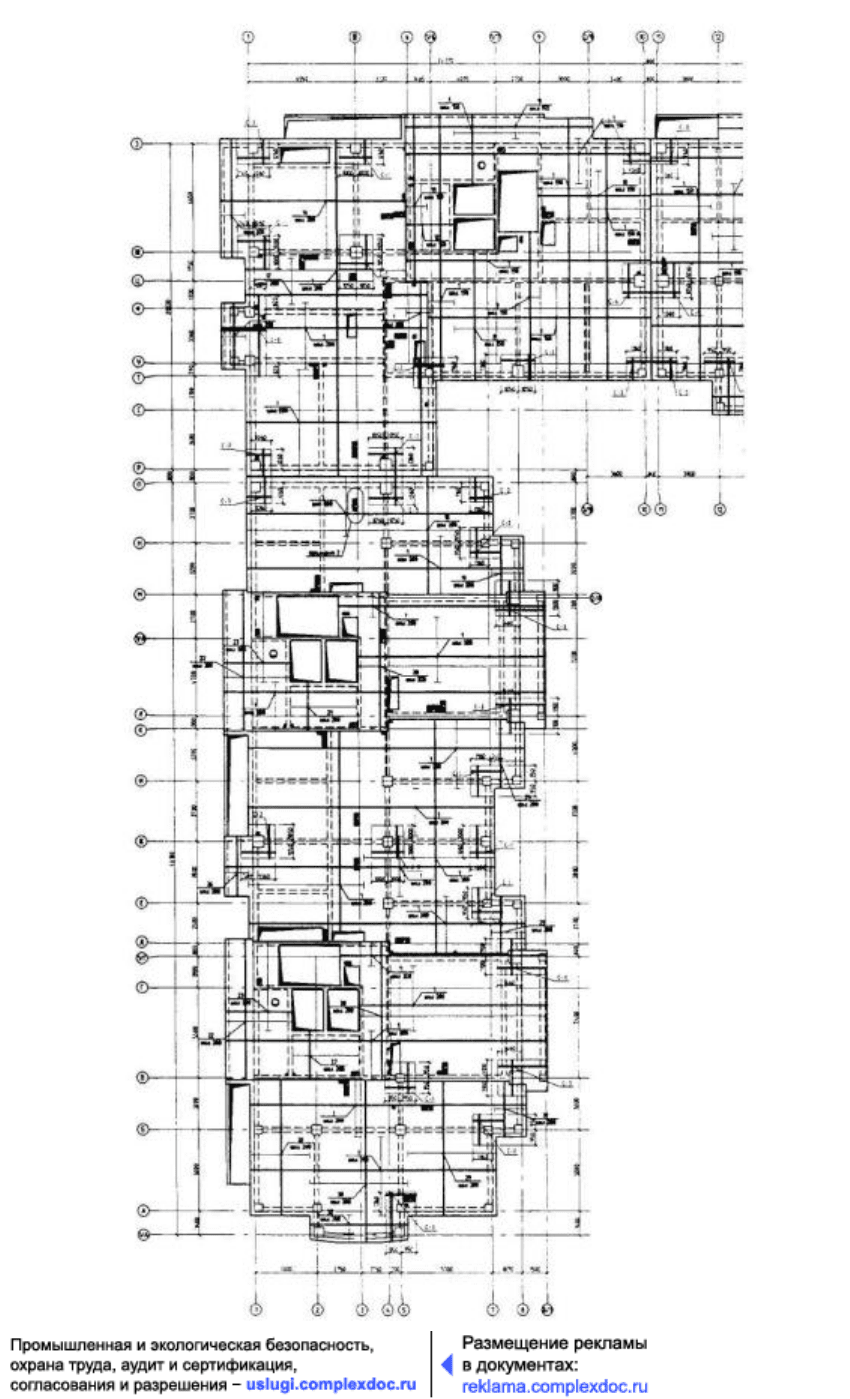

Рисунок 2.44 - Балочная плита перекрытия цокольного этажа здания каркасной
схемы. Верхнее армирование
База нормативной документации: www.complexdoc.ru
203
База нормативной документации: www.complexdoc.ru
204

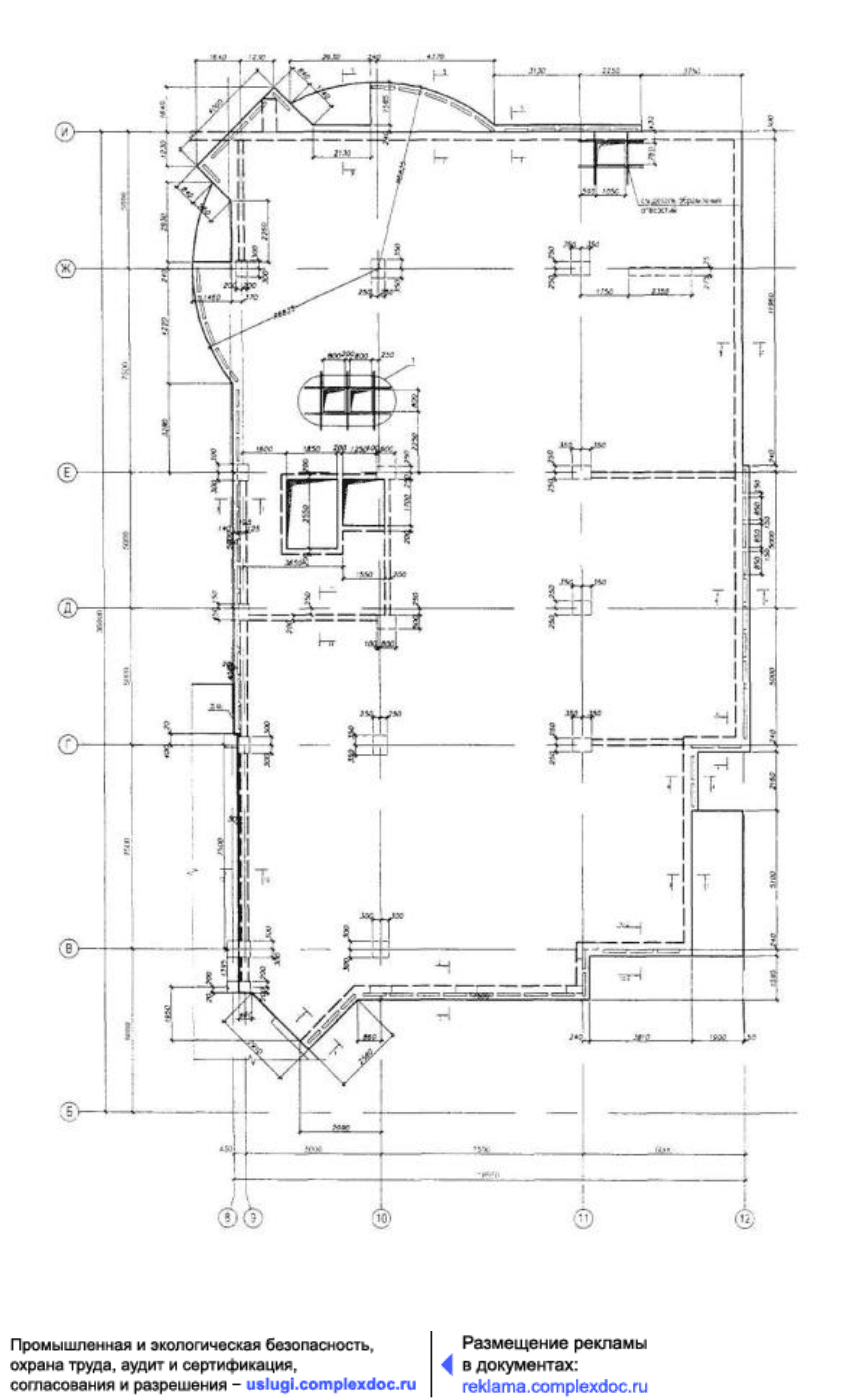

Рисунок 2.45 - Плита перекрытия цокольного этажа здания каркасной схемы.
Опалубка
База нормативной документации: www.complexdoc.ru
205

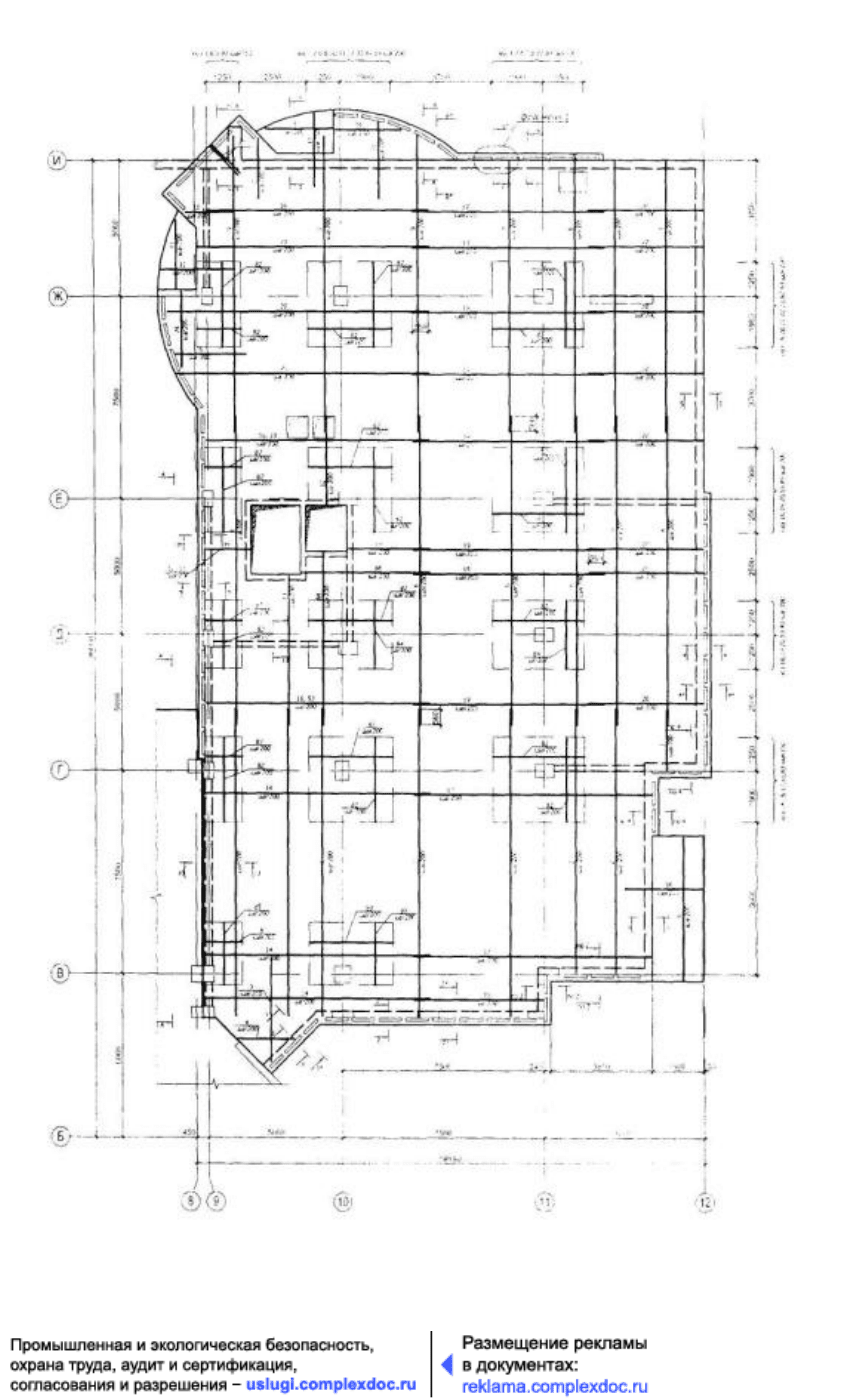

Рисунок 2.46 - Плита перекрытия цокольного этажа здания каркасной схемы.
Нижнее армирование
База нормативной документации: www.complexdoc.ru
206
База нормативной документации: www.complexdoc.ru
207

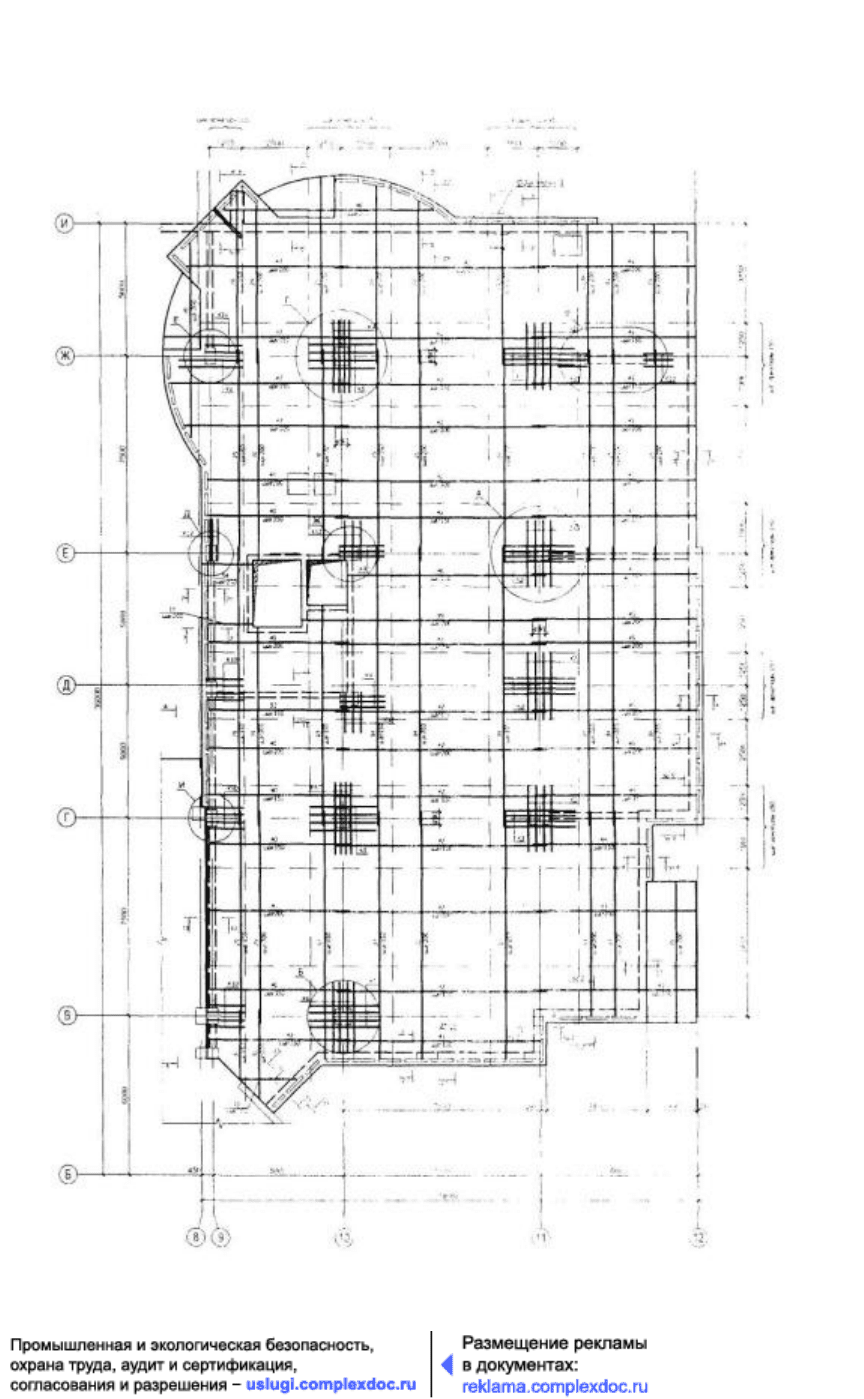

Рисунок 2.47 - Плита перекрытия цокольного этажа здания каркасной схемы.
Верхнее армирование

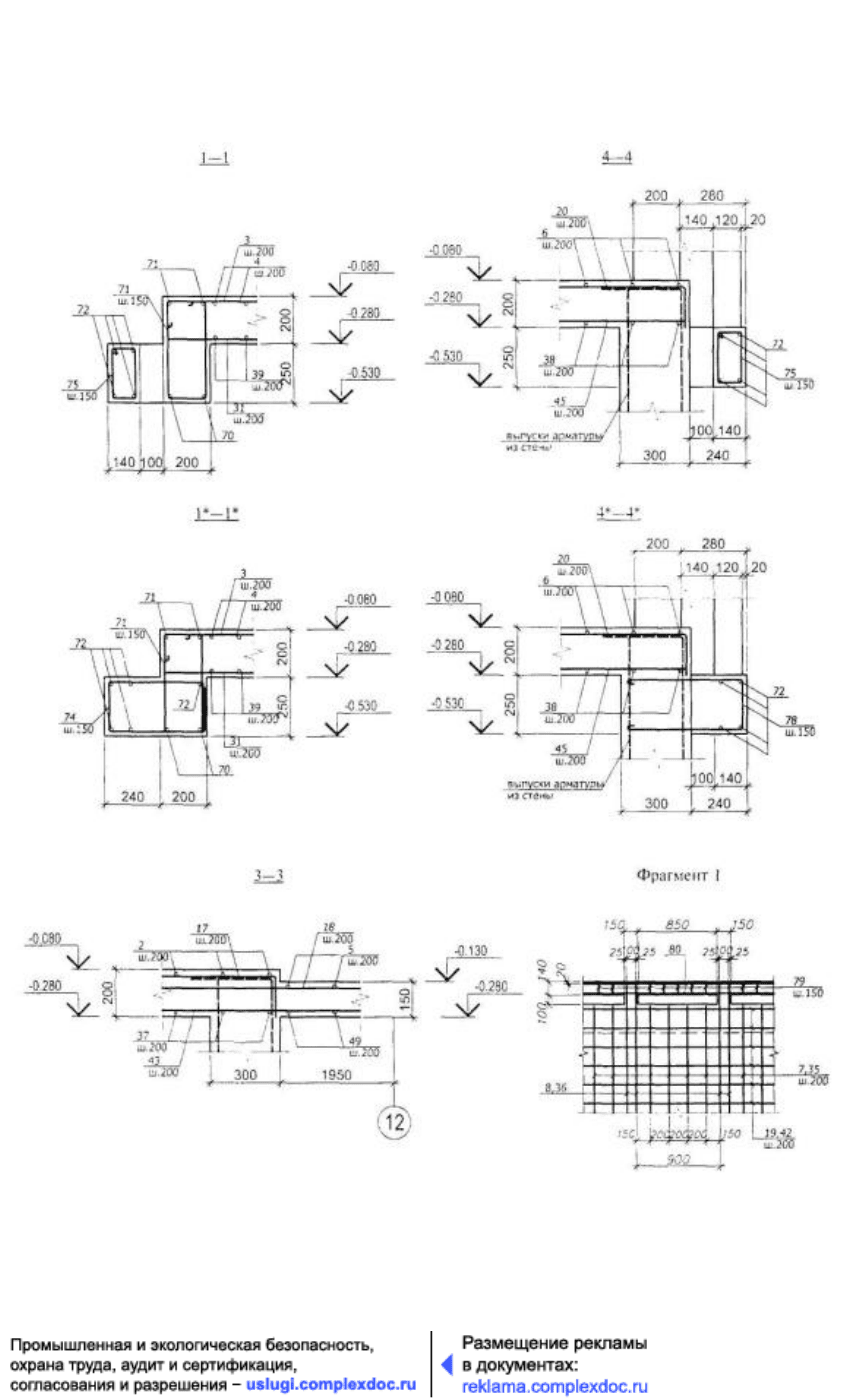

Рисунок 2.48 - Армирование плиты перекрытия цокольного этажа здания
каркасной конструктивной схемы. Разрезы 1 - 1, 3-3. 4-4 (см. рис. 2.47)
База нормативной документации: www.complexdoc.ru
208
База нормативной документации: www.complexdoc.ru
209

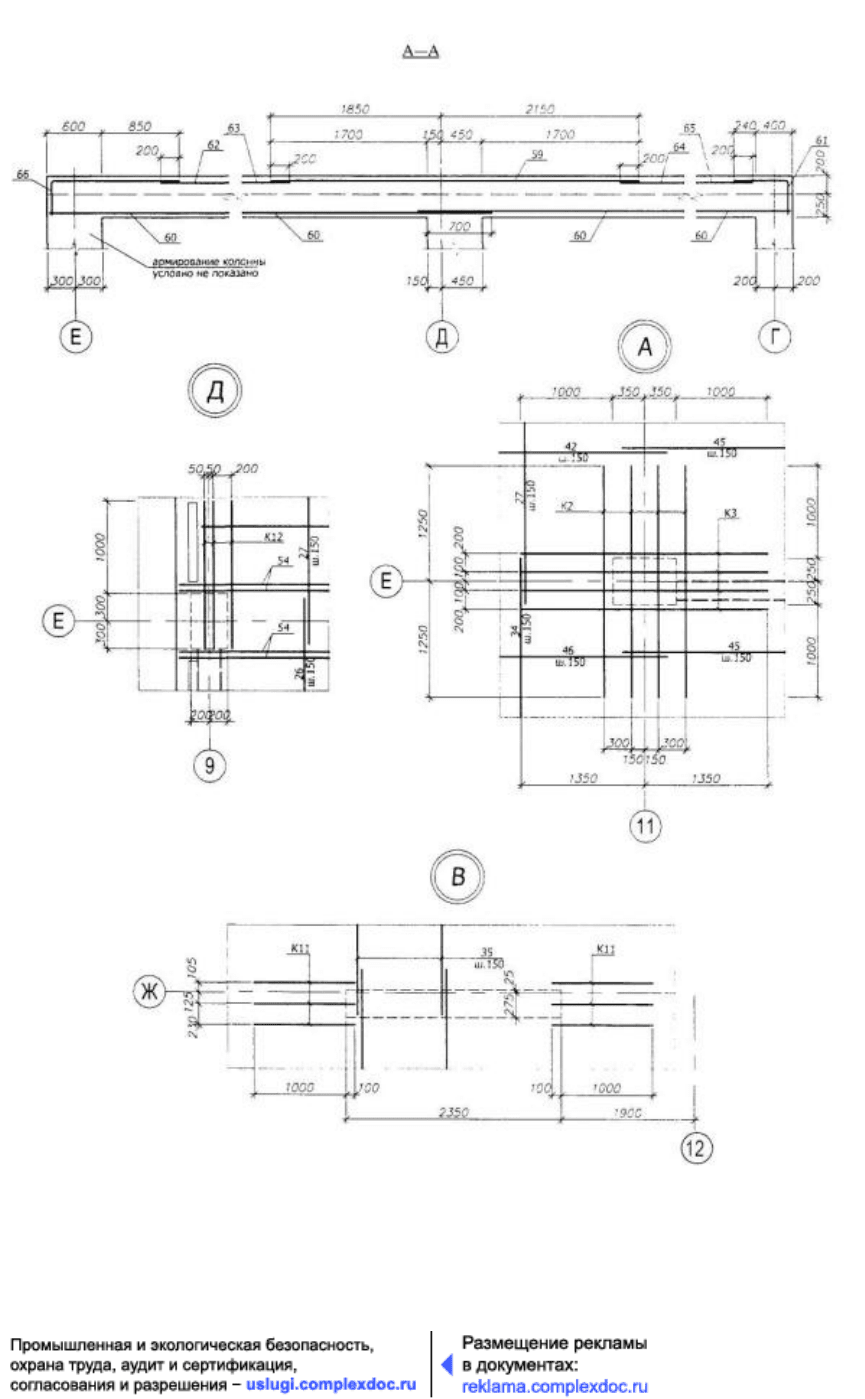

Рисунок 2.49 - Армирование плиты перекрытия цокольного этажа здания
каркасной конструктивной схемы. Схема расположения каркасов под колонны (см.
рис. 2.46)
База нормативной документации: www.complexdoc.ru
210
