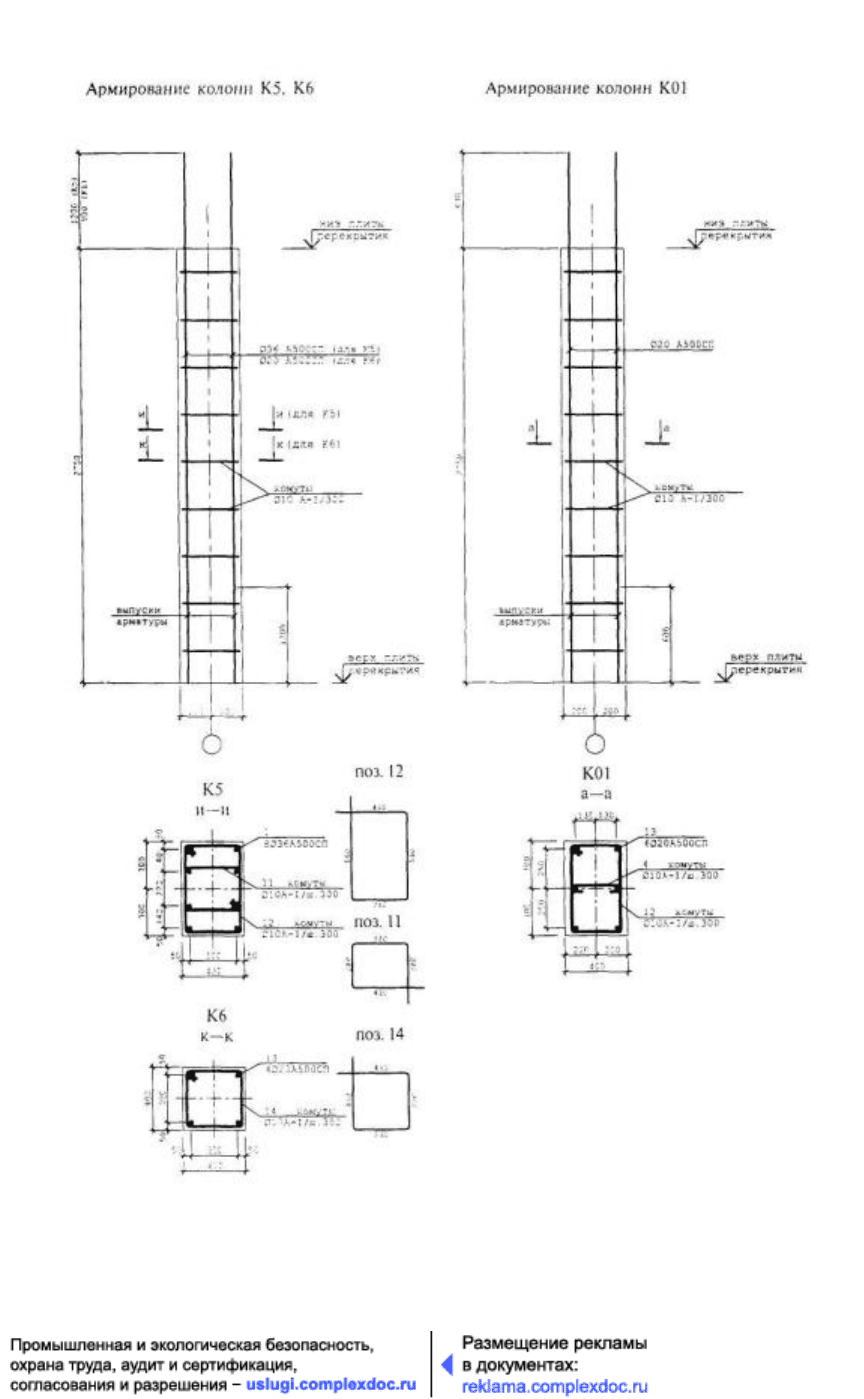

Рисунок 2.59 - Варианты армирования колонн типового этажа
Рисунок 2.60 - Варианты армирования колонн типового этажа
База нормативной документации: www.complexdoc.ru
221

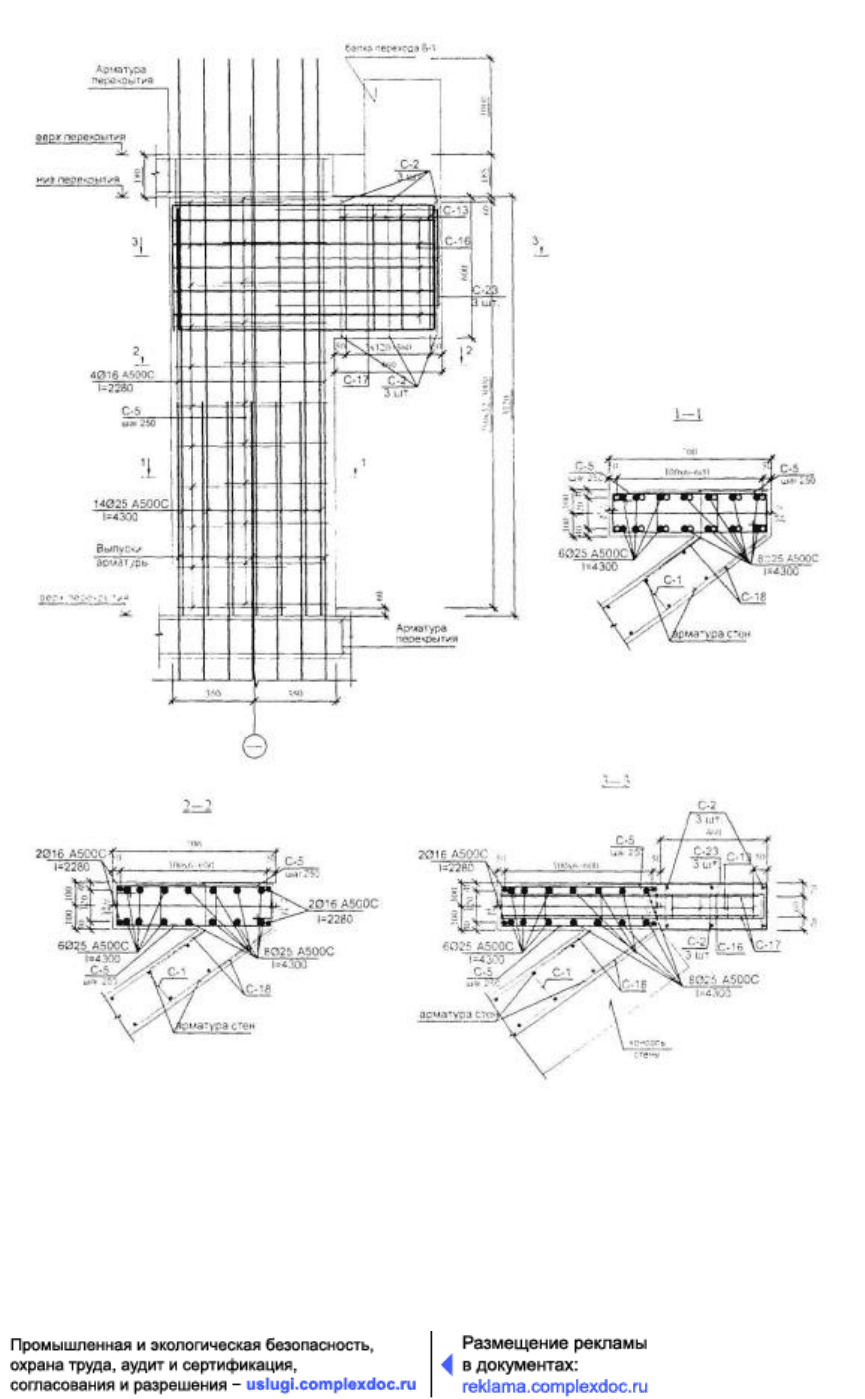

Рисунок 2.61 - Пример армирования пилона здания. Разрезы 1 - 1...3-3
База нормативной документации: www.complexdoc.ru
222

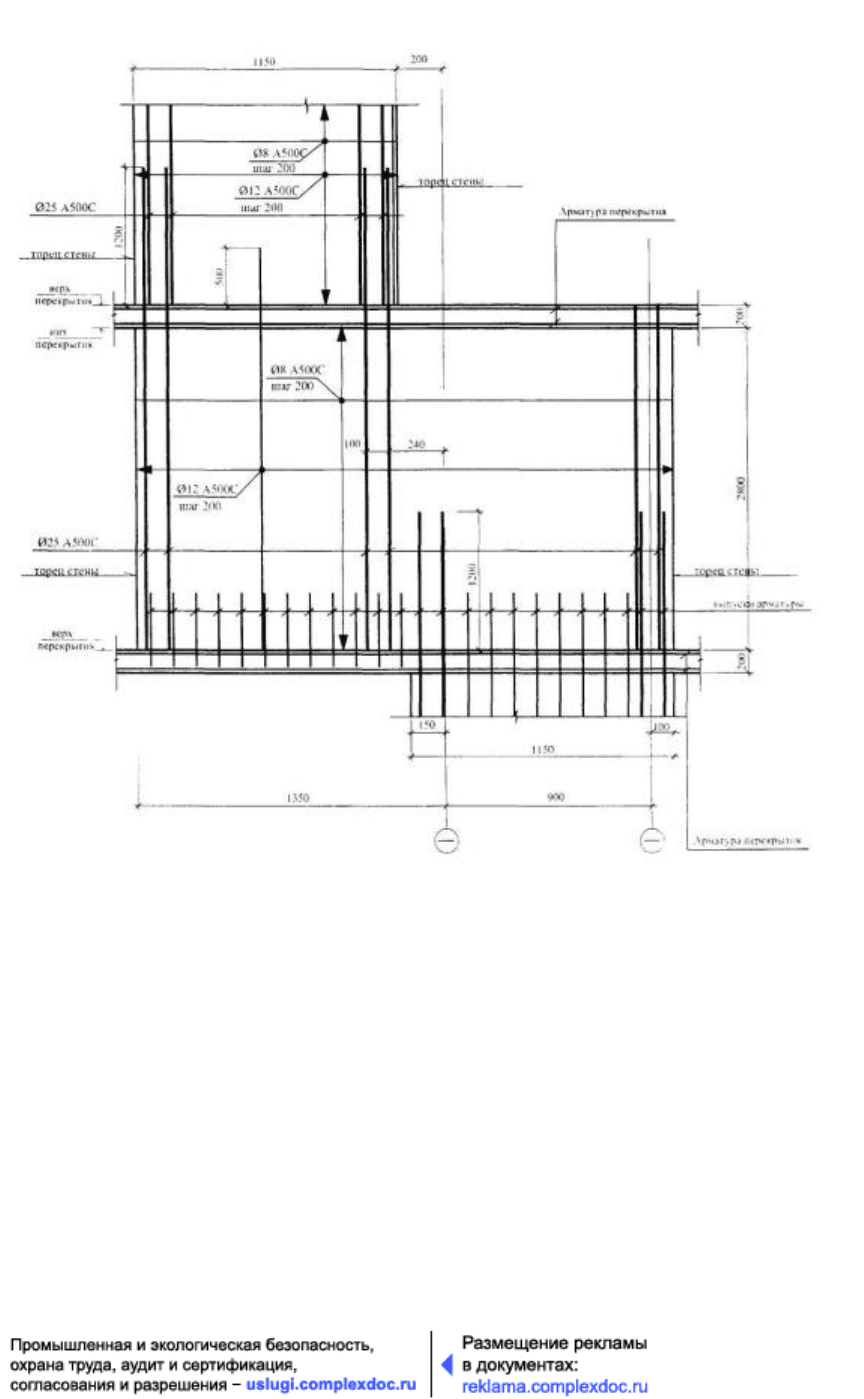

Рисунок 2.62 - Пример армирования стены, переходящей в пилон
База нормативной документации: www.complexdoc.ru
223
Раздел 5 Перекрытия типового этажа
База нормативной документации: www.complexdoc.ru
224

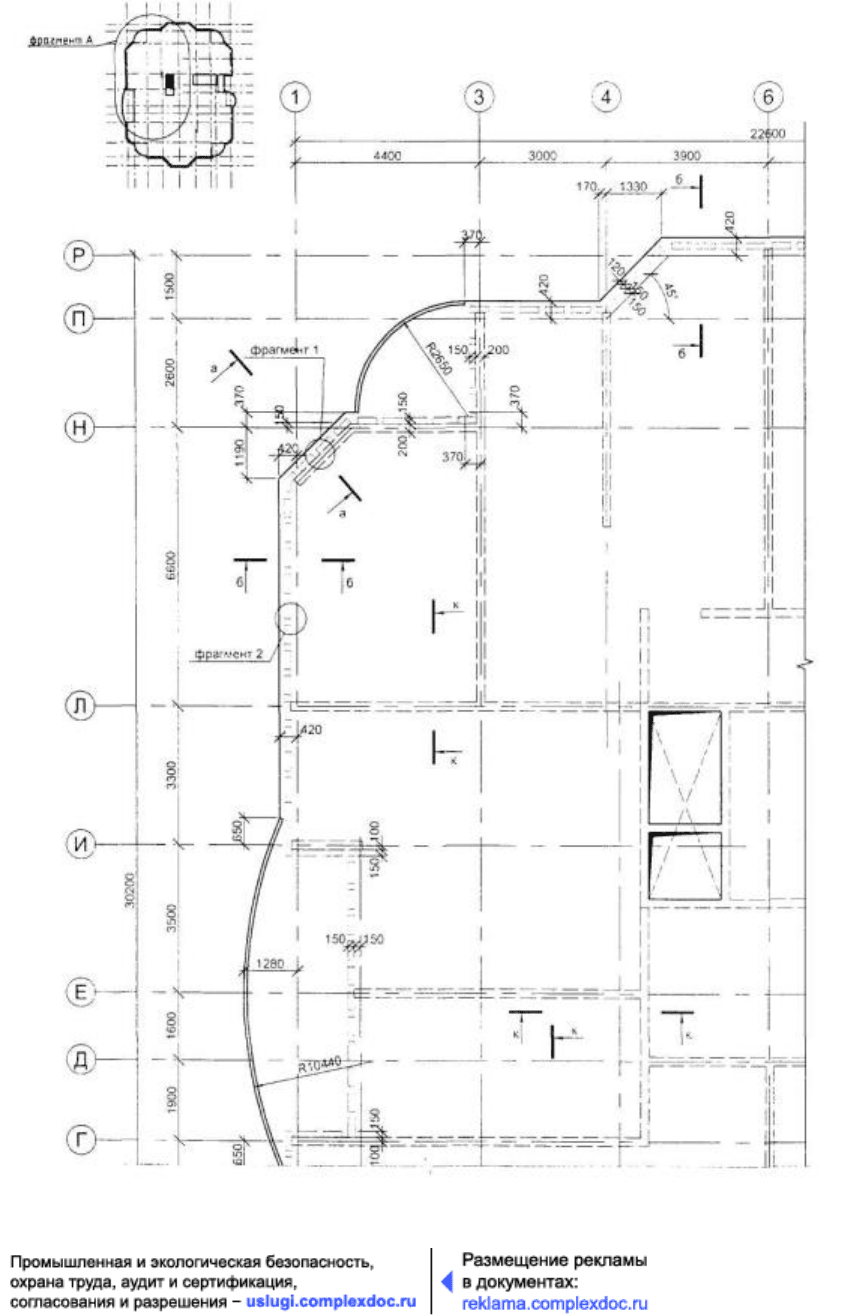

Рисунок 2.63 - Фрагмент плиты перекрытия типового этажа здания конструктивной
схемы с несущими стенами. Опалубка
База нормативной документации: www.complexdoc.ru
225

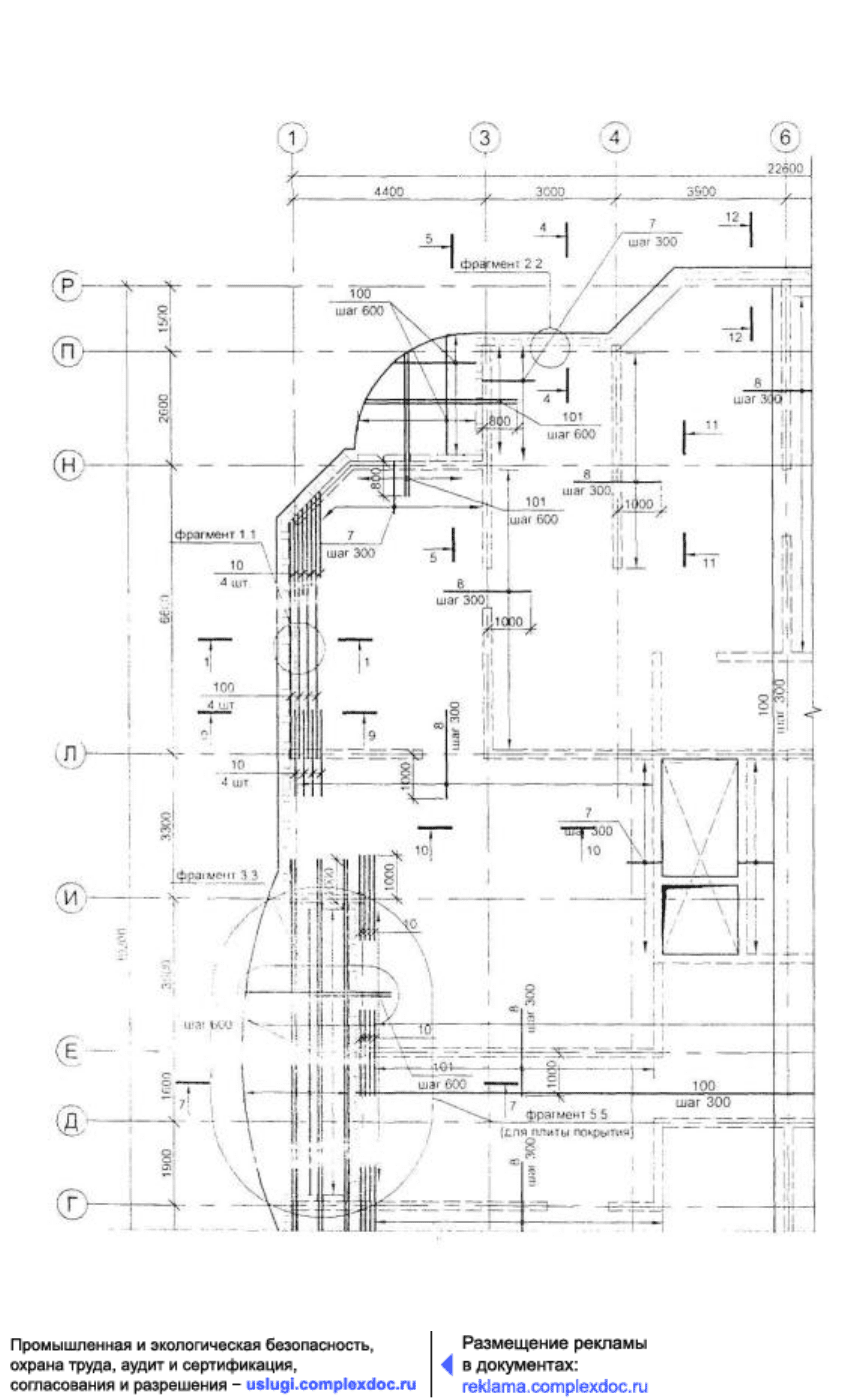

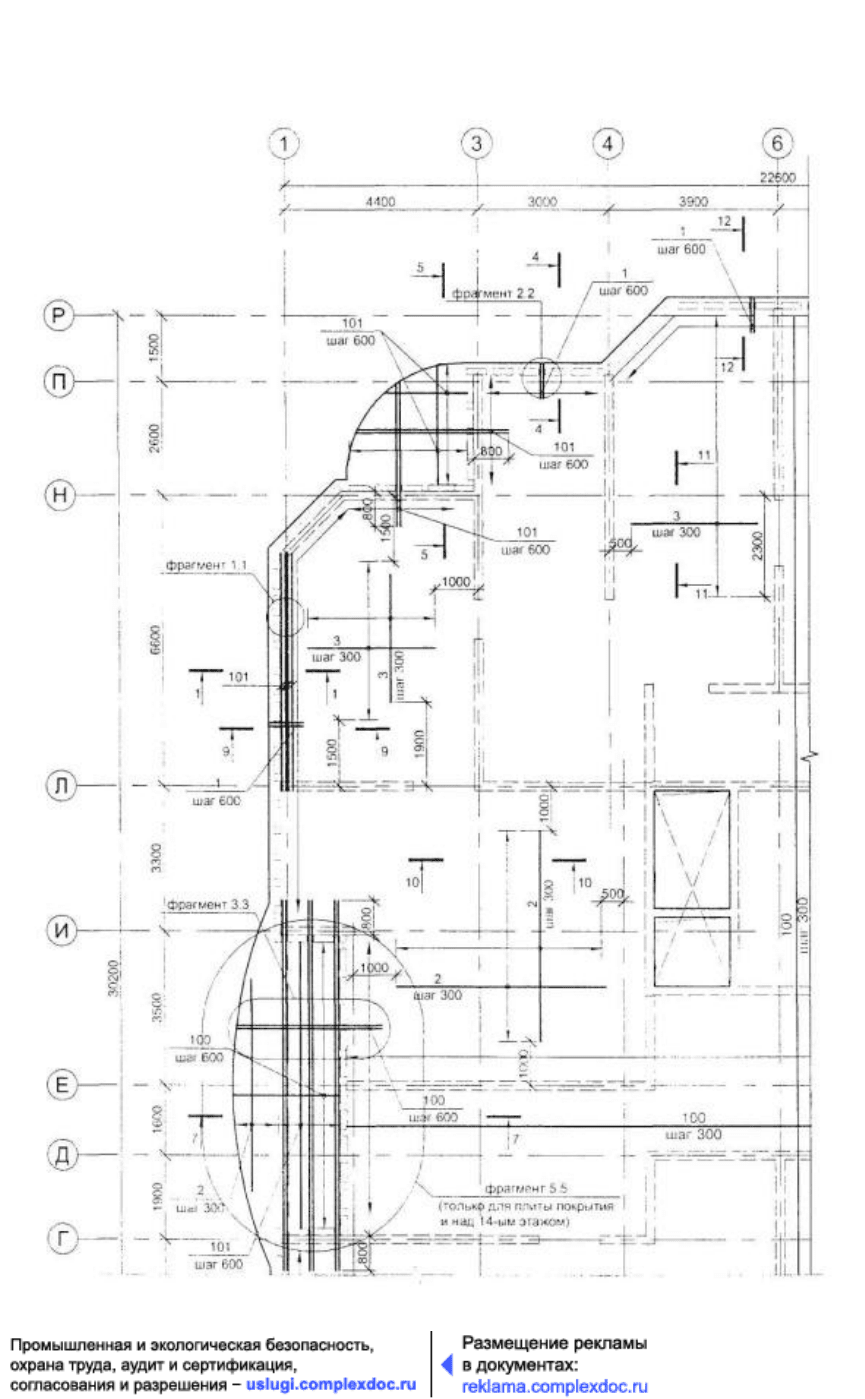

Рисунок 2.64 - Фрагмент плиты перекрытия типового этажа здания конструктивной
схемы с несущими стенами. Нижнее армирование
База нормативной документации: www.complexdoc.ru
226
Рисунок 2.65 - Фрагмент плиты перекрытия типового этажа здания конструктивной
схемы с несущими стенами. Верхнее армирование

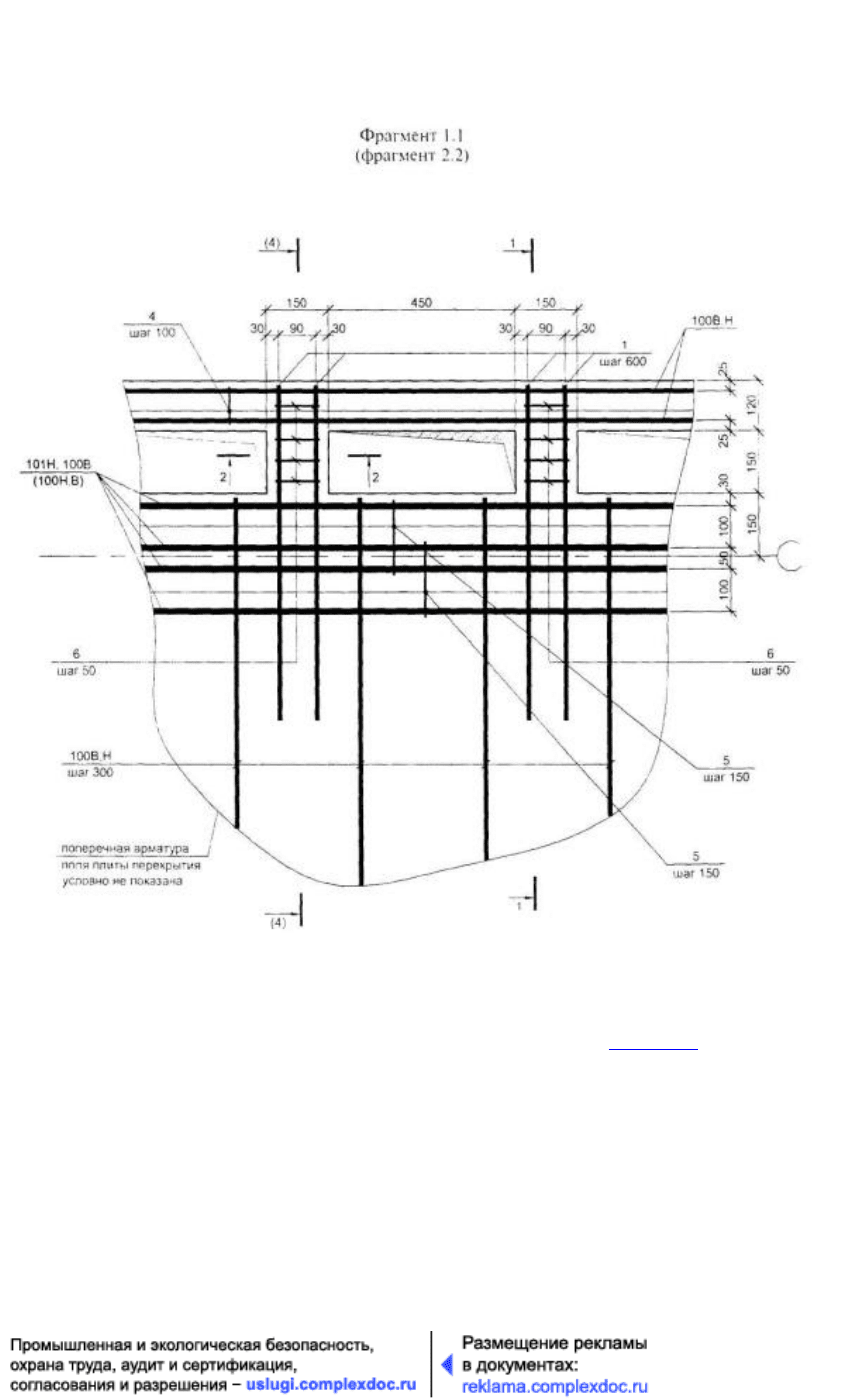

Рисунок 2.66 - Фрагмент армирования плиты перекрытия типового этажа здания
конструктивной схемы с несущими стенами (см. рис. 2.64; 2.65)
База нормативной документации: www.complexdoc.ru
227
Рисунок 2.67 - Фрагмент армирования плиты перекрытия типового этажа здания
конструктивной схемы с несущими стенами (см. рис. 2.64; 2.65)
База нормативной документации: www.complexdoc.ru
228

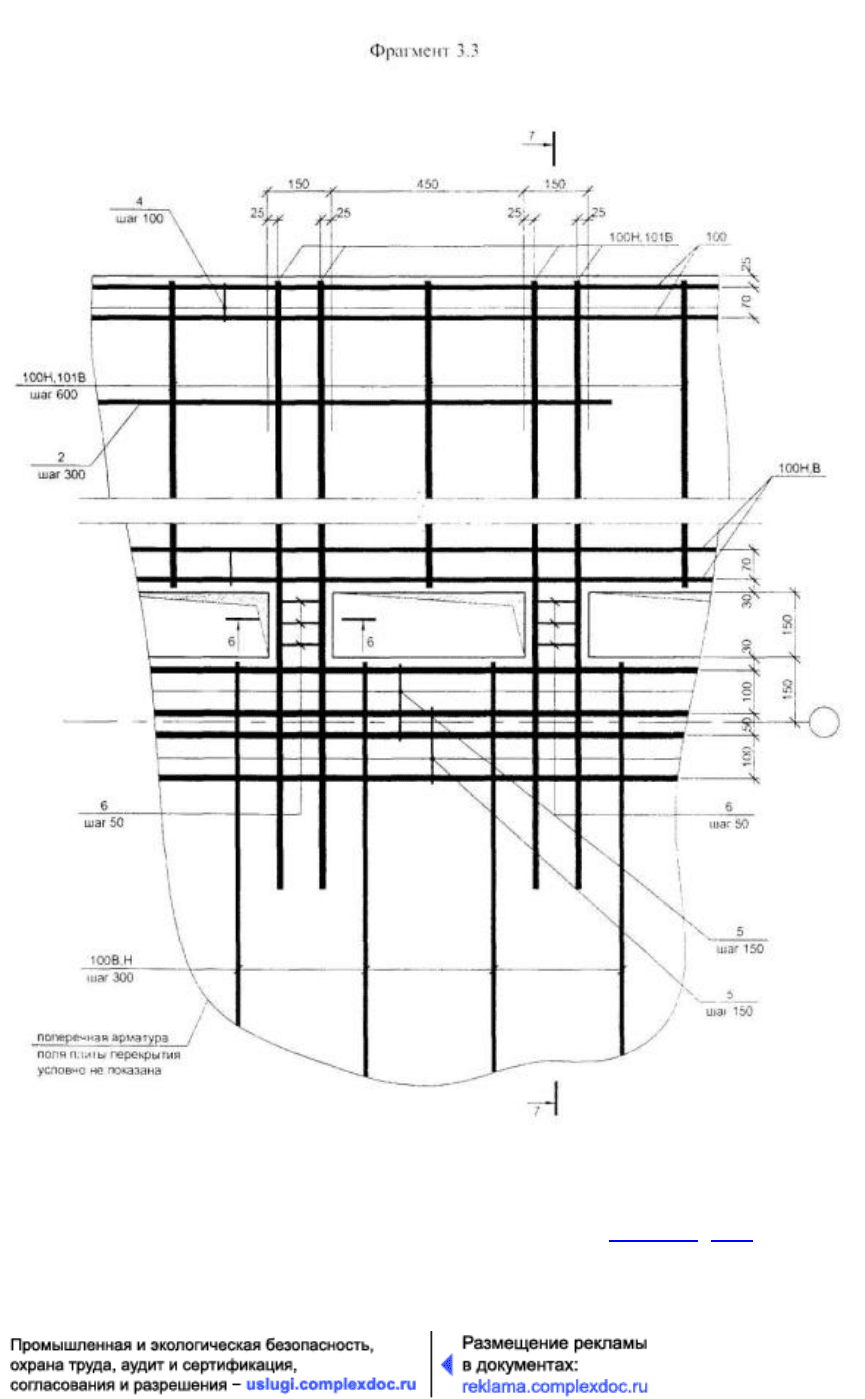

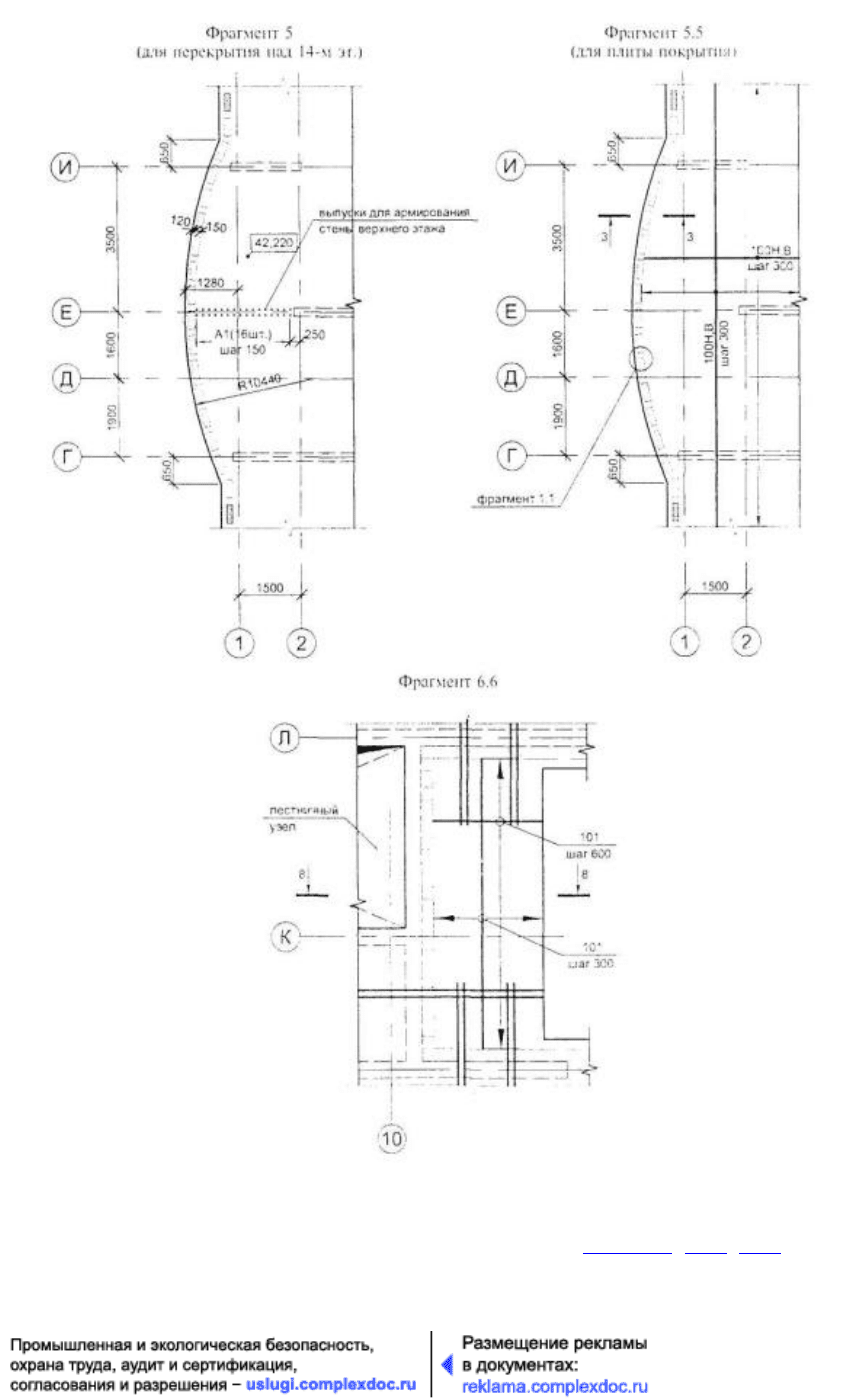

Рисунок 2.68 - Фрагменты армирования плиты перекрытия типового этажа здания
конструктивном схемы с несущими стенами (см. рис. 2.64; 2.65; 2.66)
База нормативной документации: www.complexdoc.ru
229

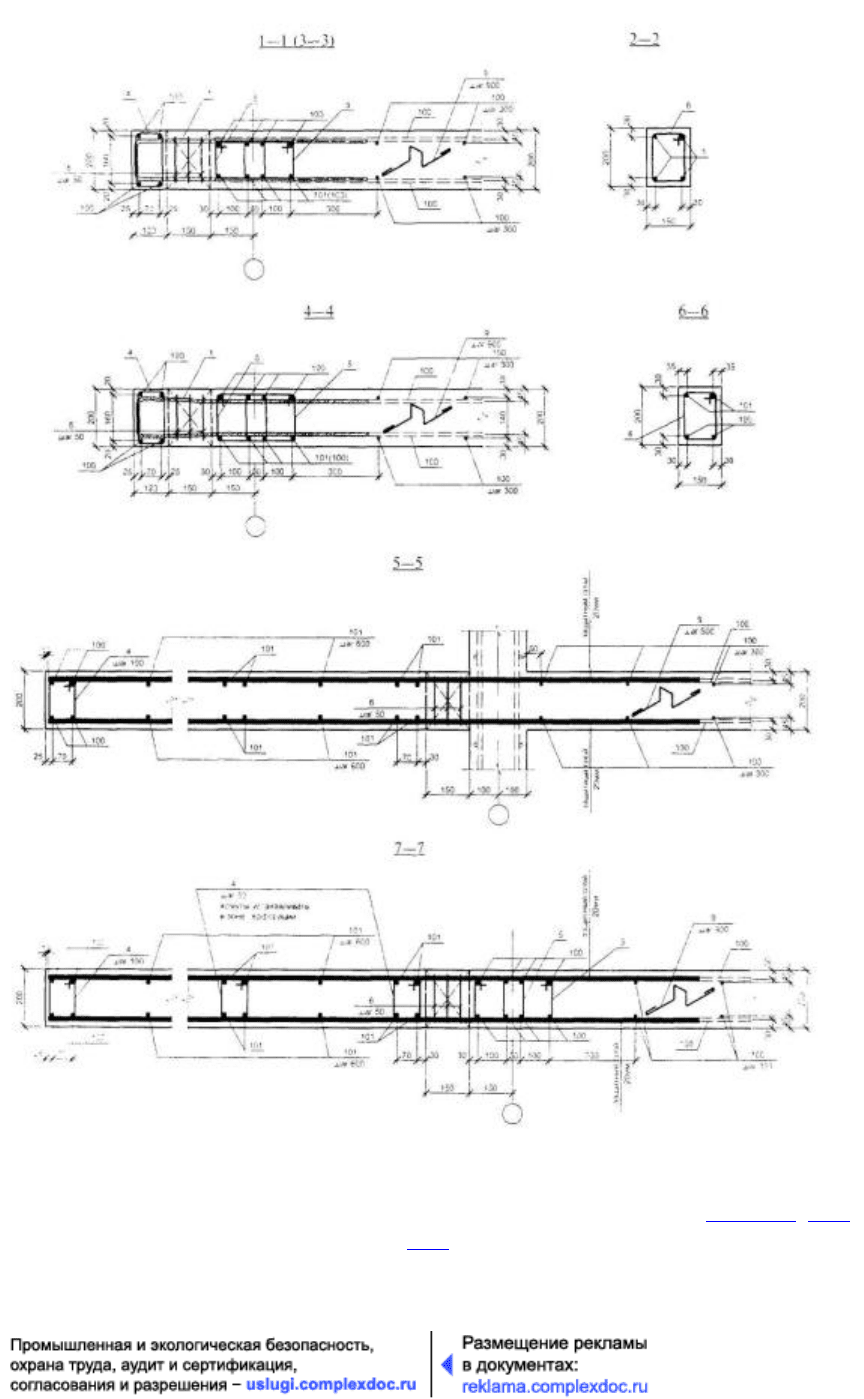

Рисунок 2.69 - Армирования плиты перекрытия типового этажа здания
конструктивной схемы с несущими стенами. Разрезы 1 - 1...7-7 (см. рис. 2.64; 2.65;
2.67)
База нормативной документации: www.complexdoc.ru
230
