Спецификация к схеме армирования перекрытия типового этажа и плиты
покрытия.
Марка
поз.
Обозначение Наименование
кол.,
шт.
Масса
ед., кг
Масса
общ.,
кг
Примечание
100 ТУ 14-1-5526-2006 Ø12 А500СП, п.м 4300 3820
База нормативной документации: www.complexdoc.ru
231
101 Ø16 А500СП, п.м 400 630
7 Ø12А500СП
L = 950
70 0,85 60
8 Ø12 А500СП
L = 320
320 1,8 570
10 Ø16А500СП L
= 2100
50
3,3
165

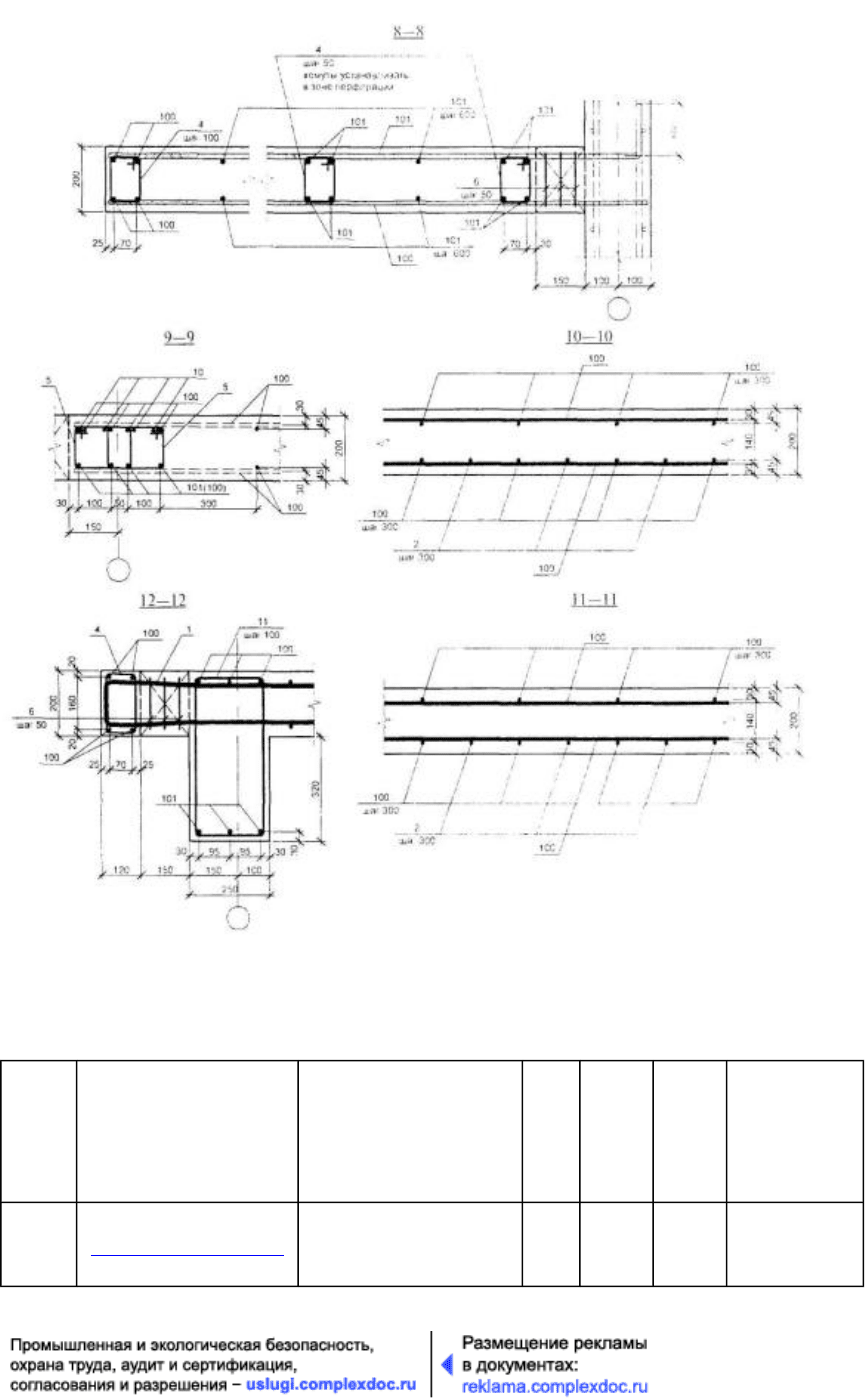

Рисунок 2.70 - Армирование плиты перекрытия типового этажа здания
конструктивном схемы с несущими стенами. Разрезы 8-8...12-12. Пример
спецификации (см. рис. 2.64; 2.65)
База нормативной документации: www.complexdoc.ru
232

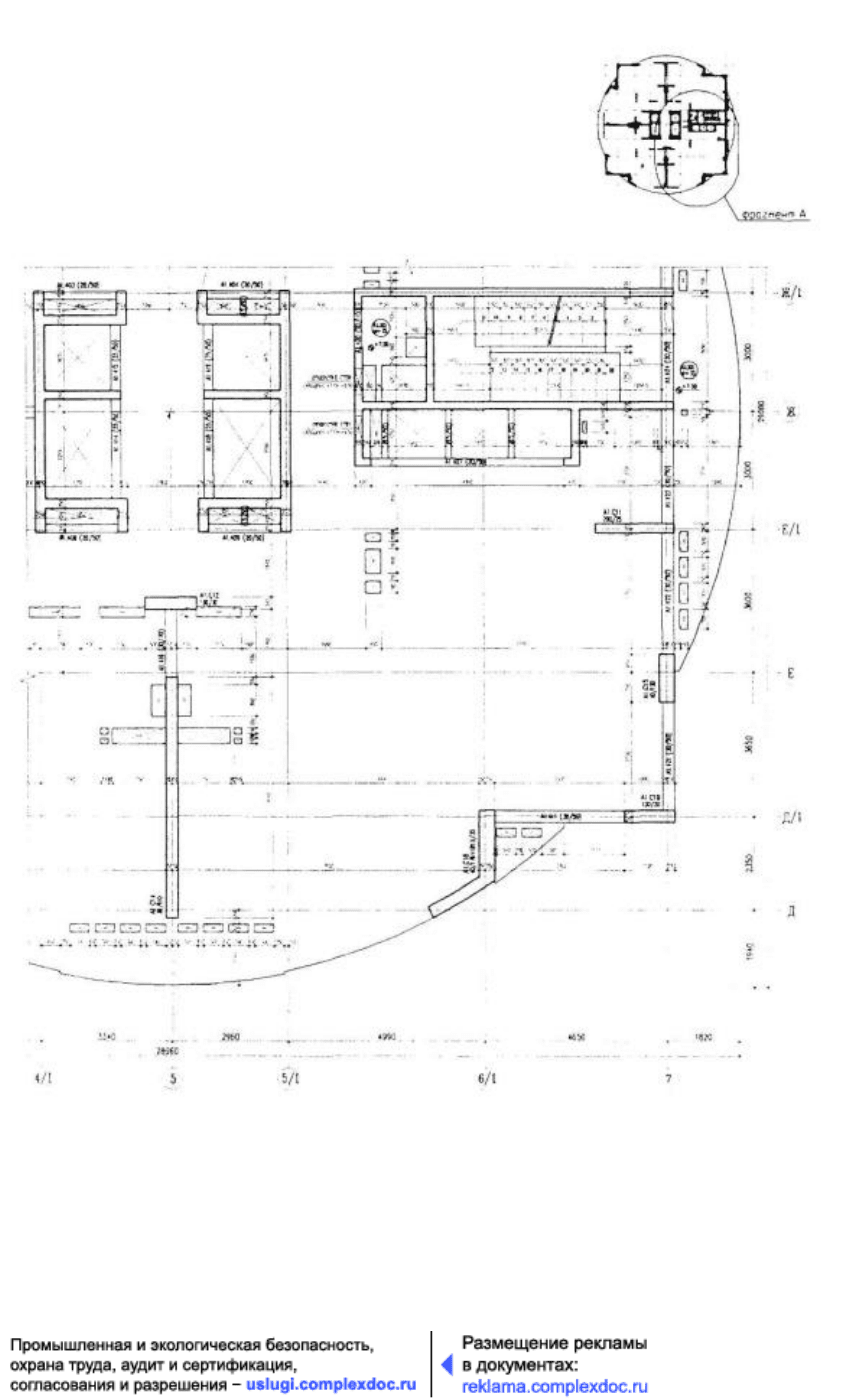

Рисунок 2.71 - Схема расположения плиты перекрытия и балок типового этажа
здания каркасно-стеновой конструктивной схемы
База нормативной документации: www.complexdoc.ru
233

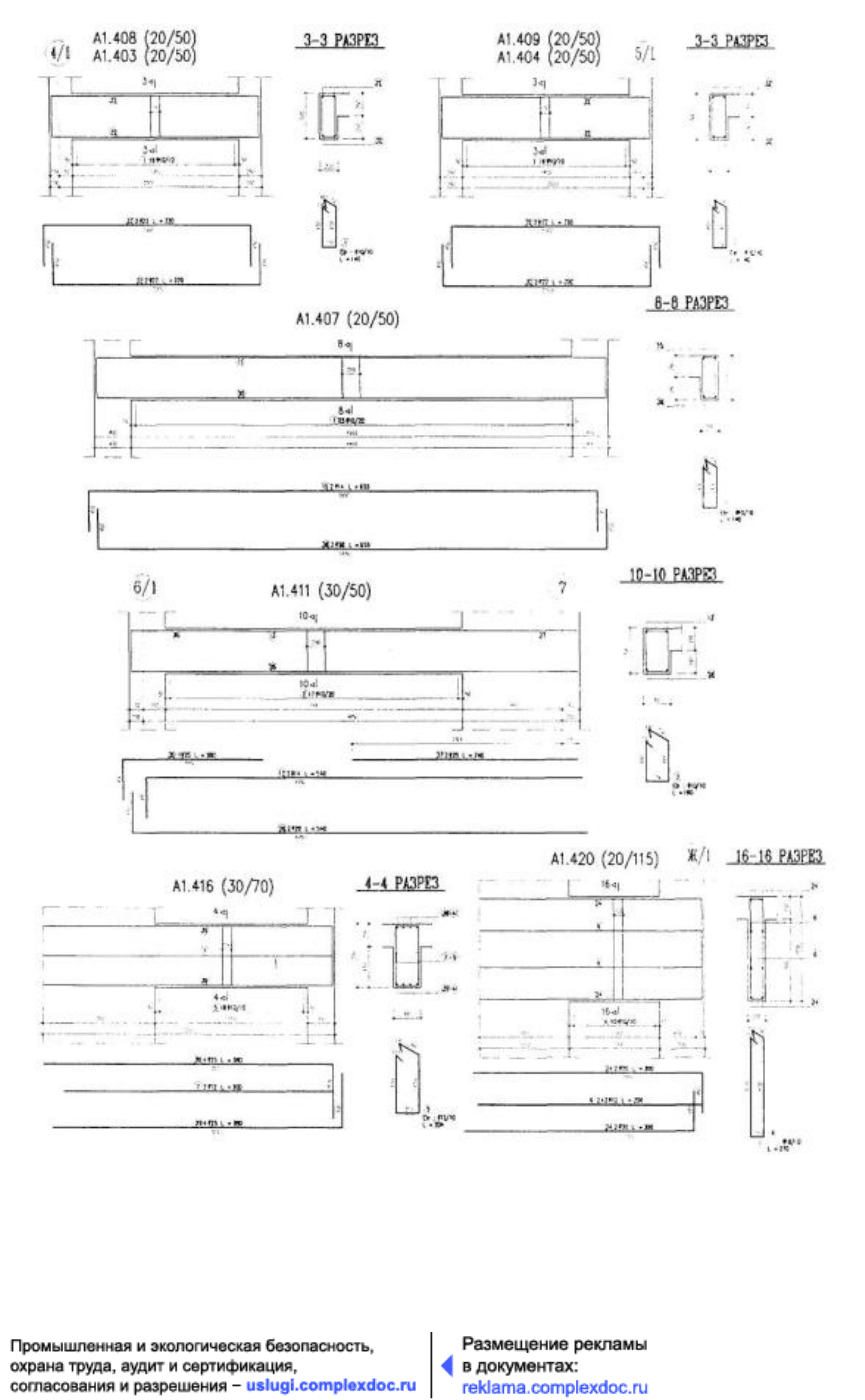

Рисунок 2.72 - Опалубка и варианты армирования балок типового этажа здания
каркасно-стеновой конструктивной схемы (см. рис. 2.71)
База нормативной документации: www.complexdoc.ru
234

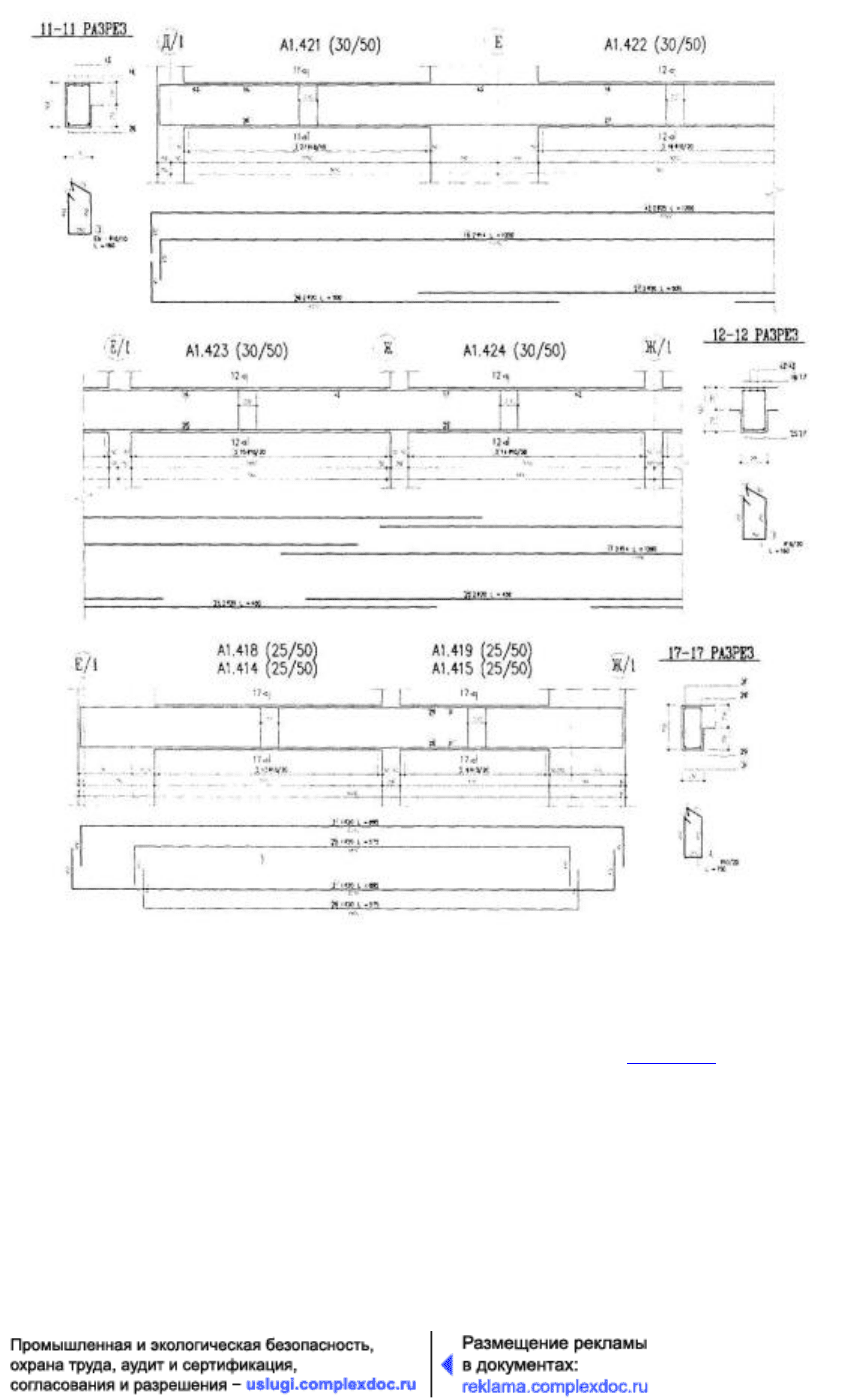

Рисунок 2.73 - Опалубка и варианты армирования балок типового этажа здания
каркасно-стеновой конструктивной схемы (см. рис. 2.71)
База нормативной документации: www.complexdoc.ru
235

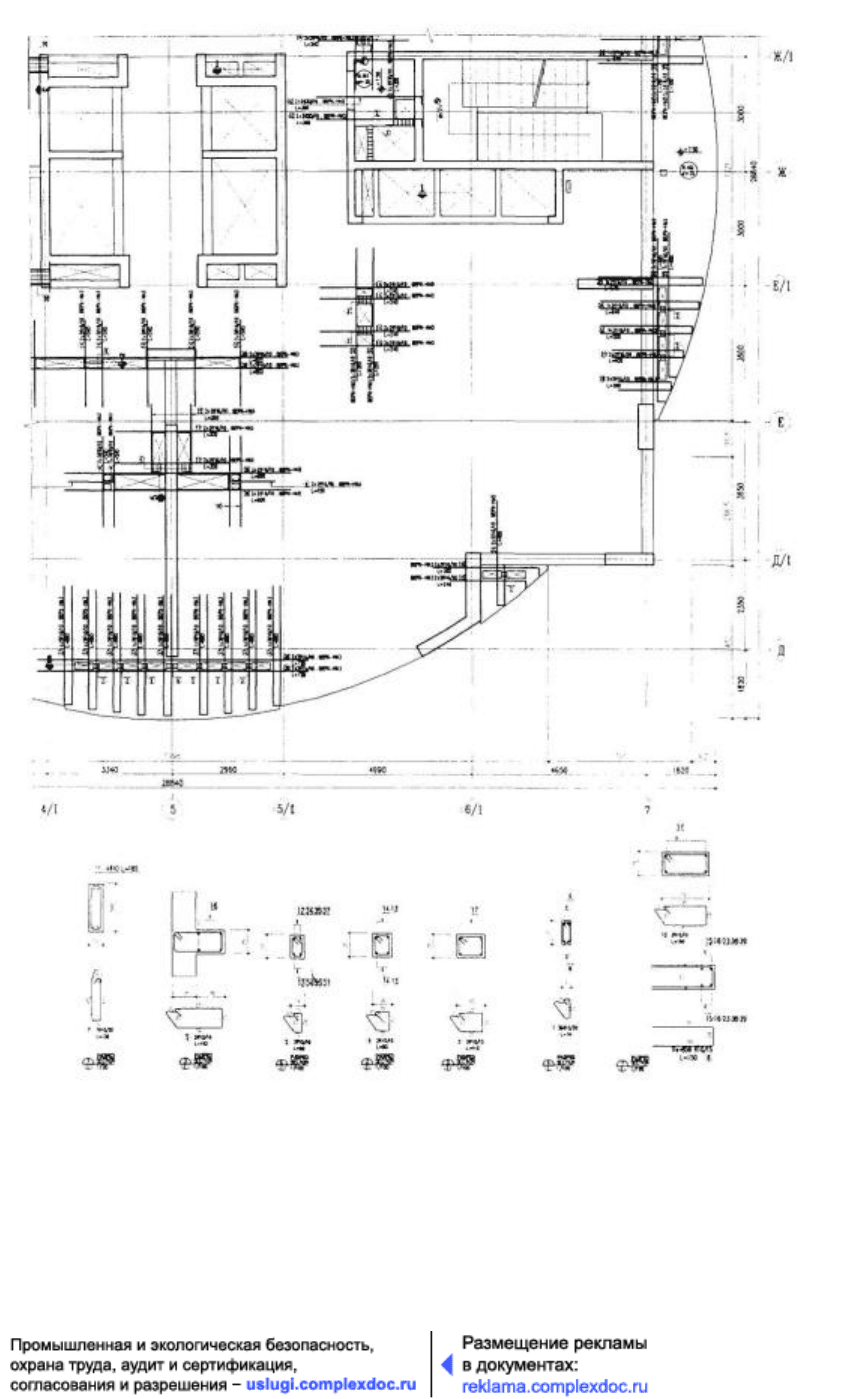

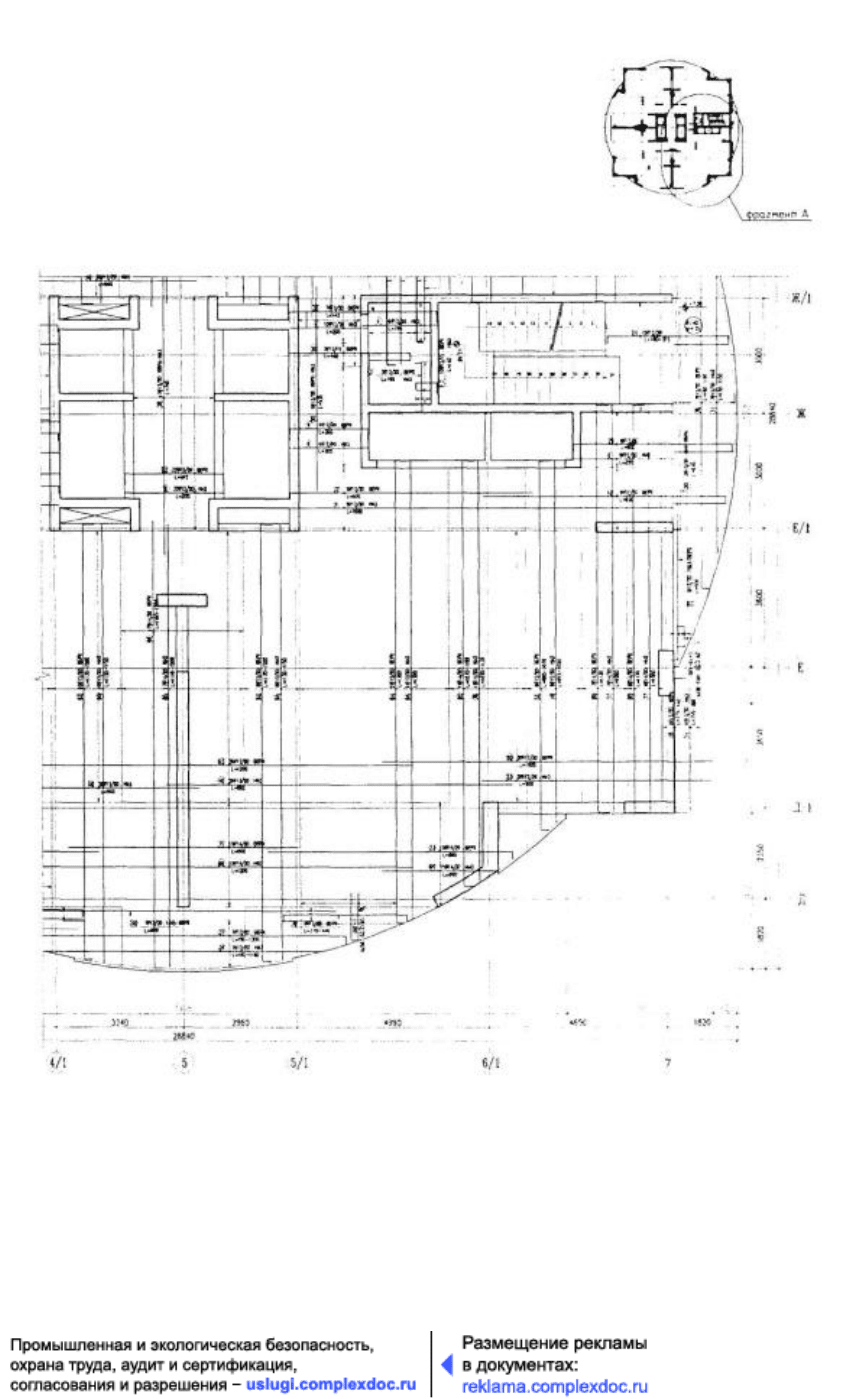

Рисунок 2.74 - Фрагмент плиты перекрытия типового этажа здания каркасно-
стеновой конструктивной схемы. Совмещенный план нижнего и верхнего
армирования
База нормативной документации: www.complexdoc.ru
236
Рисунок 2.75 - Фрагмент плиты перекрытия типового этажа здания каркасно-
стеновой конструктивной схемы. Дополнительное армирование обрамления
отверстий
База нормативной документации: www.complexdoc.ru
237
База нормативной документации: www.complexdoc.ru
238

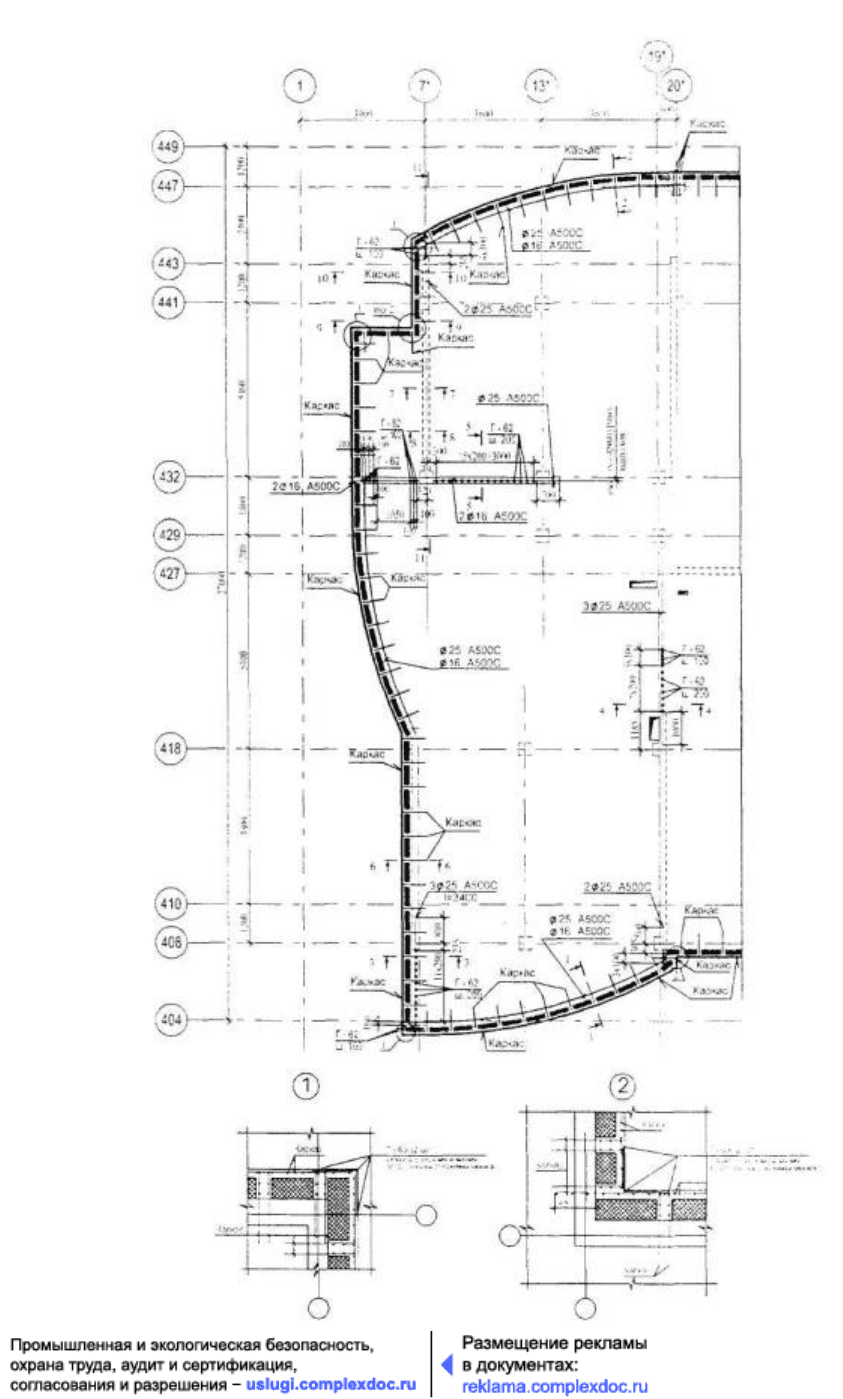

Рисунок 2.76 - Вариант контурного армирования железобетонной плиты здания
каркасно-стеновой конструктивной схемы
База нормативной документации: www.complexdoc.ru
239

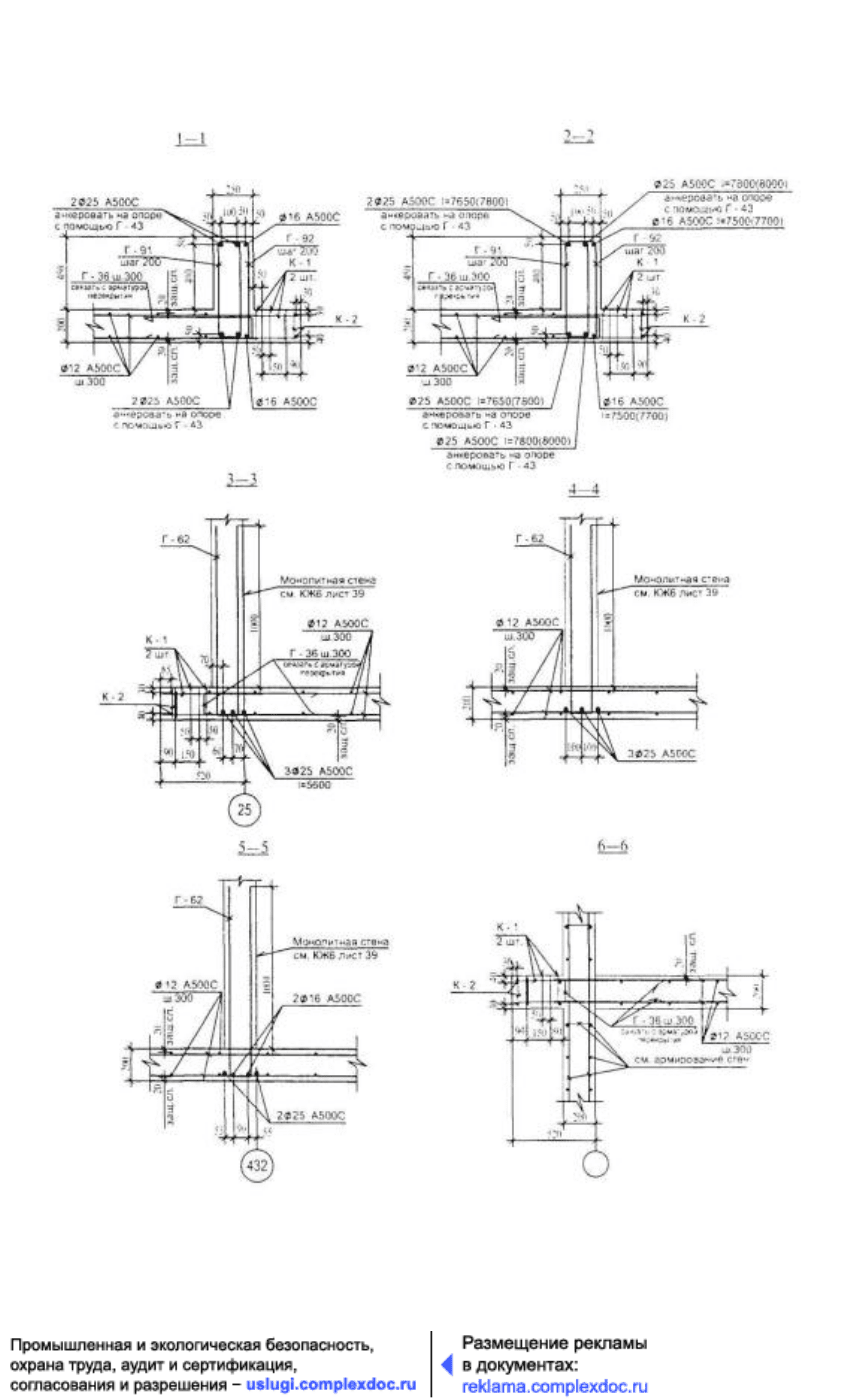

Рисунок 2.77 - Варианты армирования контурных балок перекрытия здания
каркасно-стеновой конструктивной схемы. Разрезы 1 - 1...6-6 (см. рис. 2.76)
