Руководство оператора зерноуборочного комбайна NEW HOLLAND CS6050, CS6070, CS6080, CS6090

Подождите немного. Документ загружается.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−75

ЗЕРНОВОЙ БУНКЕР/ВЫГРУЗКА ЗЕРНА

Система наполнения зернового бункера

ВНИМАНИЕ

Прежде чем приступить к очистке описанных

ниже механизмов, следует остановить

двигатель и все механизмы машины, извлечь

ключ из выключателя стартера и приборов и

включить стояночный тормоз.

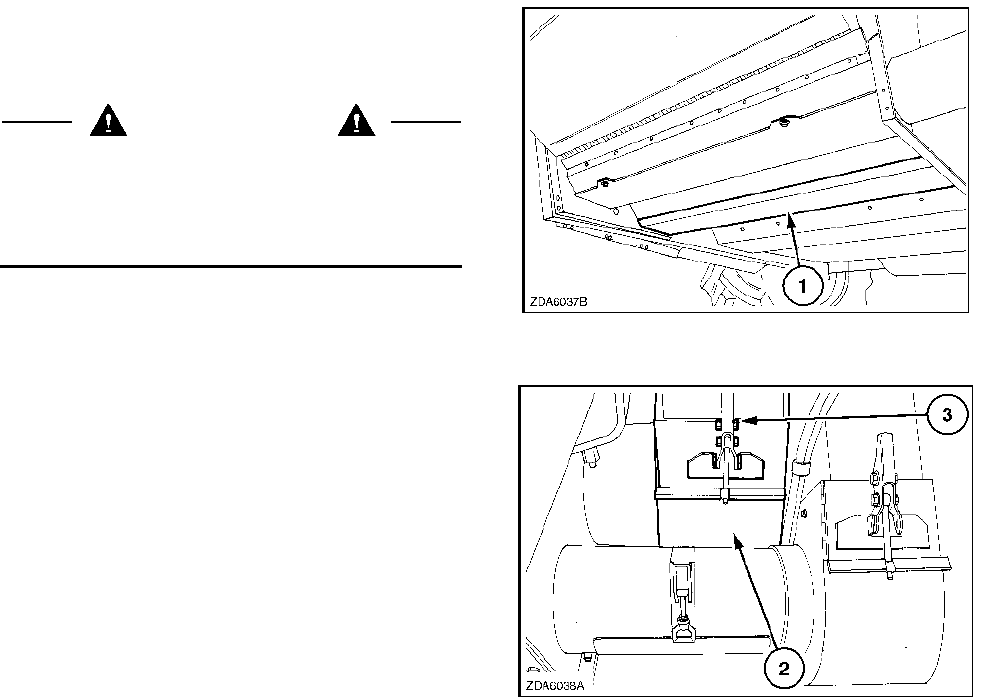

• Зерновой поперечный шнек можно очистить,

сняв крышку (1).

• Нижнюю часть зернового элеватора можно

очистить, сняв крышку (2). Сначала следует

ослабить болт (3).

142

141

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−76

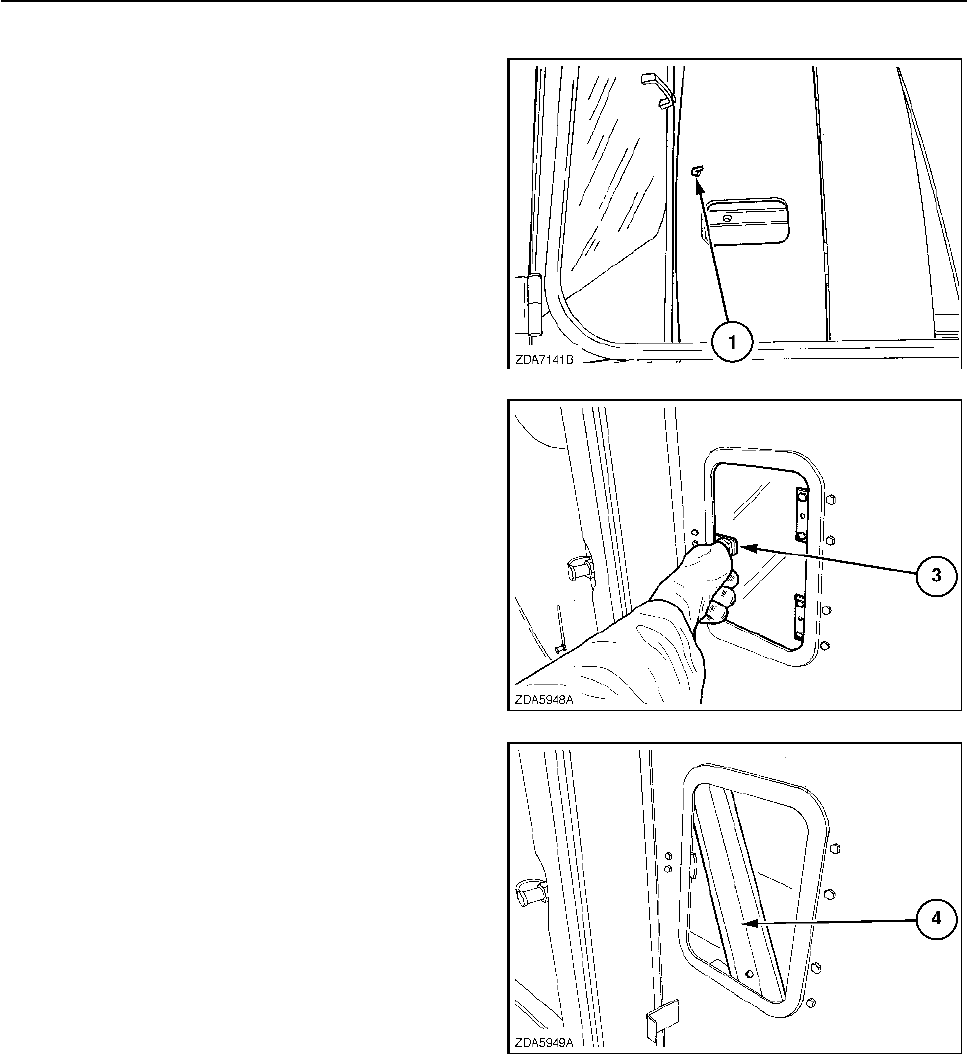

Доступ для отбора образцов зерна

Зерновой бункер оснащен смотровым люком (1),

из которого можно взять пробу зерна в начале

работы в поле.

Сначала следует открыть дверь (1).

143

Откройте смотровой люк (3).

144

По лотку (4) зерно из зернового бункера

подается к смотровому люку.

145

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

ВНИМАНИЕ

Прежде чем войти в зерновой бункер, следует

остановить двигатель и все механизмы машины,

извлечь ключ из выключателя стартера и

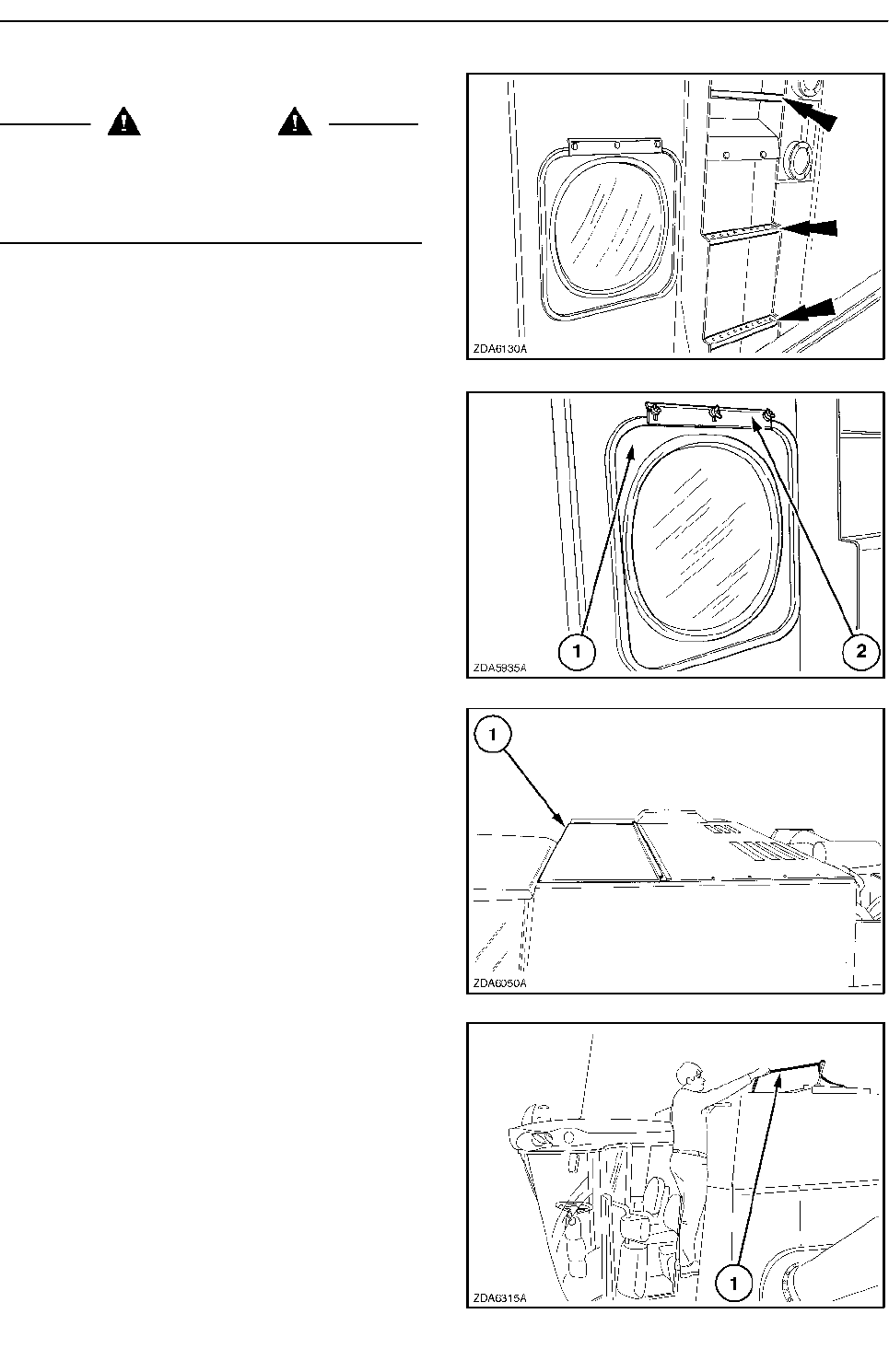

Для очистки окна между зерновым бункером и

кабиной:

1. Войдите в зерновой бункер сзади по

ступенькам над моторным отсеком.

3. Для очистки пространства между зерновым

бункером и кабиной снимите смотровое окно

(1).

147

148

3−76

ышка

При работе комбайна крышка зернового бункера

может быть закрыта (как показано на рисунке)

либо открыта (откинута назад).

Крышка закрывается с платформы оператора с

помощью веревки.

Смотровое окно зернового бункера

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−78

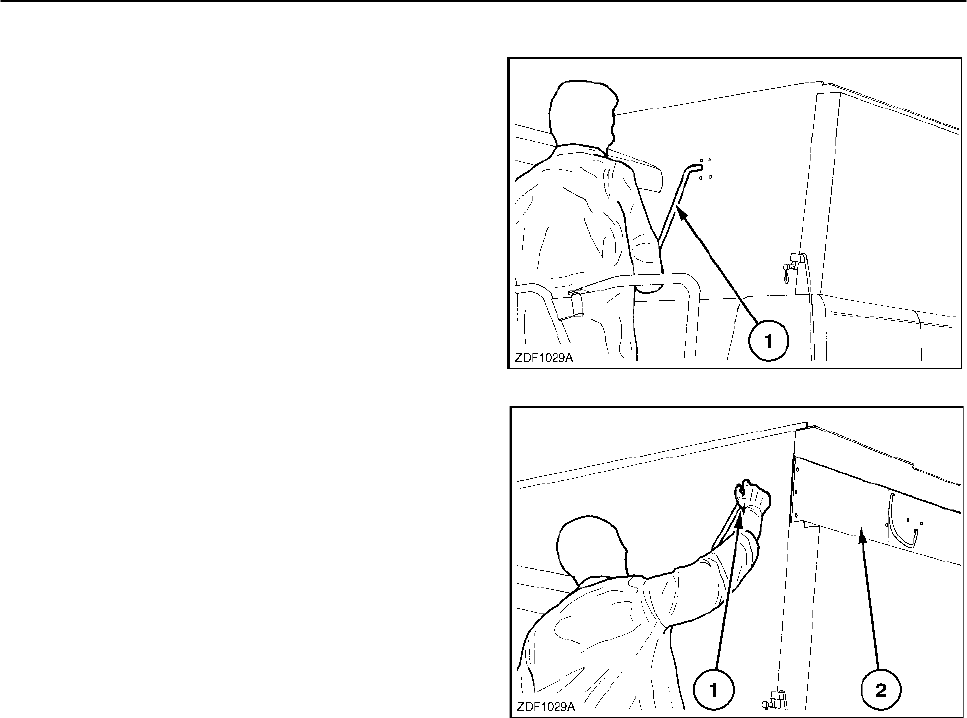

Зерновой бункер с надставками

Модель оснащается зерновым бункером с

надставками.

Для увеличения вместимости зернового

бункера:

1. Поверните ручку (1) против часовой стрелки.

ПРИМЕЧАНИЕ: Открыть надставки

зернового бункера можно и после начала

обмолота.

151

150

2. Чтобы убрать надставки (2), поверните ручку

(1) по часовой стрелке.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−79

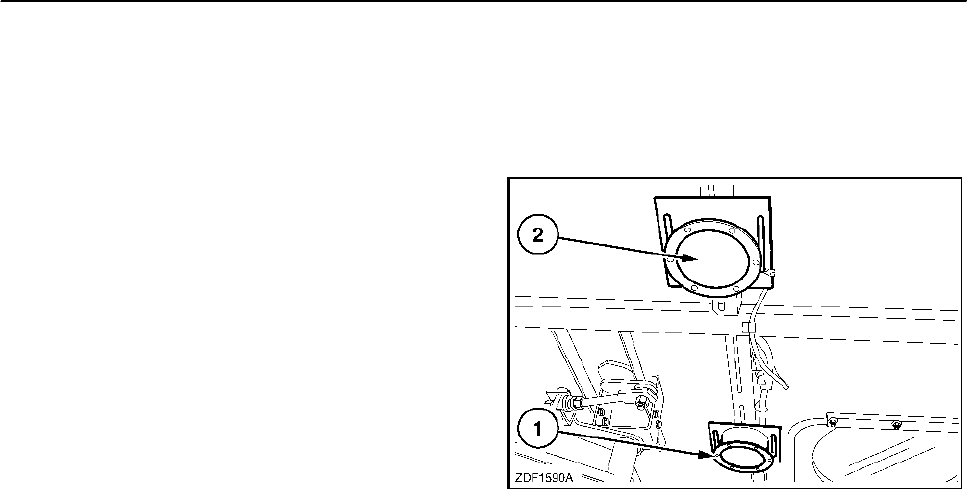

Датчик уровня зерна в зерновом бункере

Когда уровень зерна вызывает срабатывание

этого датчика(ов), происходит следующее:

• Нижний датчик уровня (1):

• Включается проблесковый маячок

(маячки): — На десять секунд (если

выключатель проблесковых маячков

находится в положении «0»)

(правое положение).

Если при срабатывании нижнего датчика

уровня зерна в зерновом бункере

выключатель проблесковых маячков

находился в положении «1». (среднее

положение)

• Включается контрольная лампа уровня

зерна в бункере, три раза срабатывает

звуковая сигнализация (низкий уровень

громкости).

• Верхний датчик уровня (2) (если

установлен):

• Включается проблесковый маячок

(маячки): — На десять секунд

включаются проблесковые маячки (если

выключатель проблесковых маячков

находится в положении «0» или «1»).

• Контрольная лампа уровня зерна в

бункере начинает мигать, звуковая

сигнализация звучит непрерывно 10

секунд (низкий уровень громкости).

152

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−80

Прежде чем войти в зерновой бункер, следует

остановить двигатель и все механизмы

машины, извлечь ключ из выключателя

стартера и приборов и включить стояночный

тормоз.

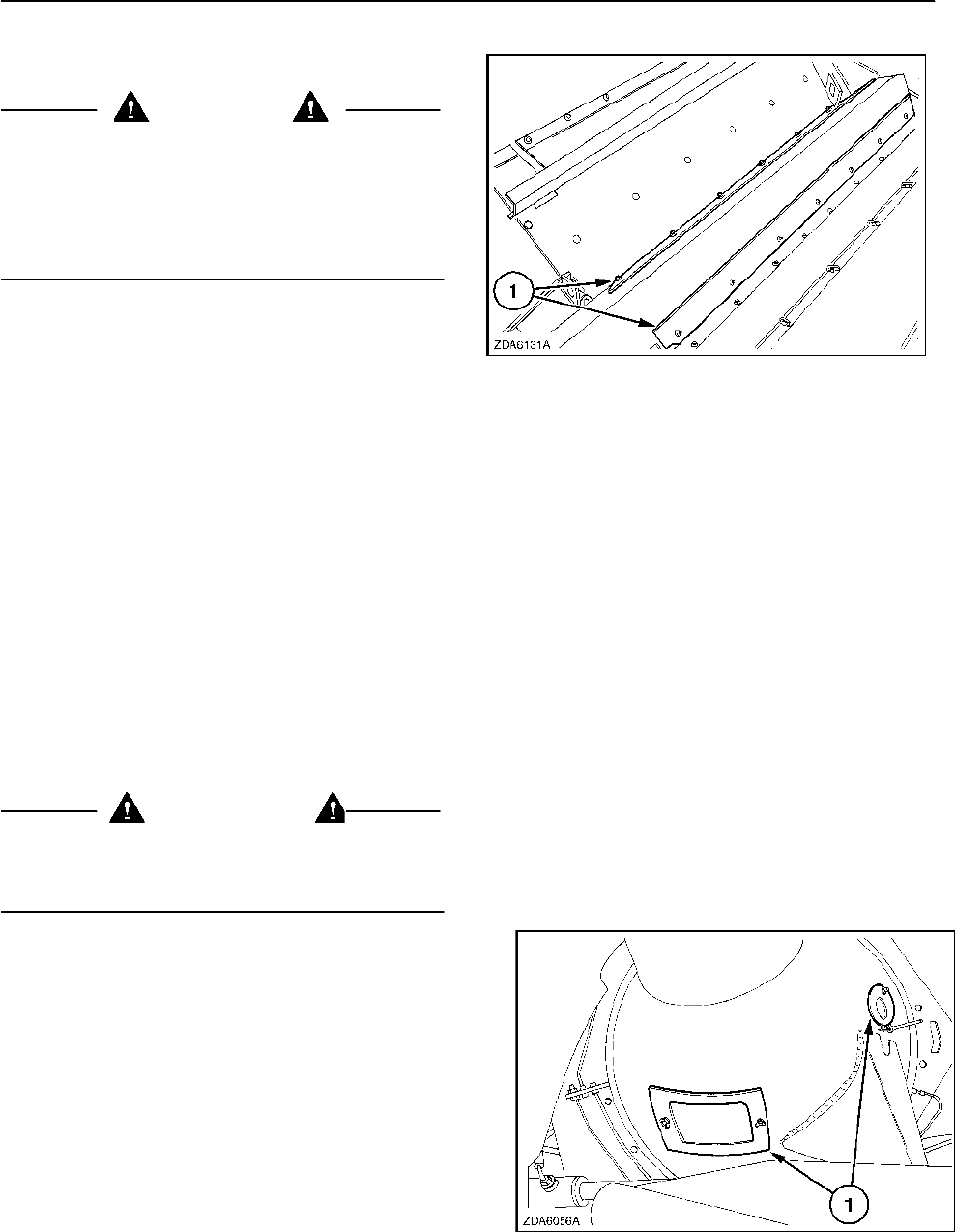

Выгрузной шнек зернового бункера

закрывается плоской крышкой. На крышке

предусмотрены пластины (1), которые могут

настраиваться, чтобы регулировать скорость

выгрузки в зависимости от вида убираемого зерна и

содержания в нем влаги.

153 Чтобы увеличить скорость выгрузки, поднимите

пластины, чтобы уменьшить — опустите.

Слишком широкое открытие пластин ведет к

увеличению расхода энергии, при этом может

быть срезан срезной болт.

Поворот выгрузной трубы

В кабине имеется контрольная лампа (на

мониторе) для предупреждения оператора о том,

что выгрузная труба не находится в полностью

закрытом положении. При эксплуатации на полях,

где растут деревья, проходят линии

электропередачи, стоят телеграфные столбы и

т. п. это может представлять опасность.

ВНИМАНИЕ

При движении по дорогам общего пользования

выгрузная труба всегда должна находиться в

закрытом положении.

154

ВАЖНОЕ ЗАМЕЧАНИЕ:

• При работе в поле выгрузная труба должна

быть по возможности закрыта.

• Прежде чем включить механизм выгрузки,

убедитесь, что выгрузная труба открыта как

минимум на 45°.

Выгрузная труба имеет два люка, через которые

возможна ее очистка и смазка карданных

крепления.

Выгрузной шнек зернового

ВНИМАНИЕ

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−81

Выгрузной механизм

Для включения механизма выгрузки нажмите

педаль включения выгрузного устройства,

расположенную на полу слева от рулевой колонки

См. Раздел 2 – «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ И УПРАВЛЕНИЕ МАШИНОЙ».

Для выключения механизма выгрузки нажмите

педаль еще раз или установите переключатель

безопасного движения по дорогам общего

пользования в положение «ON» («ВКЛ.»).

155

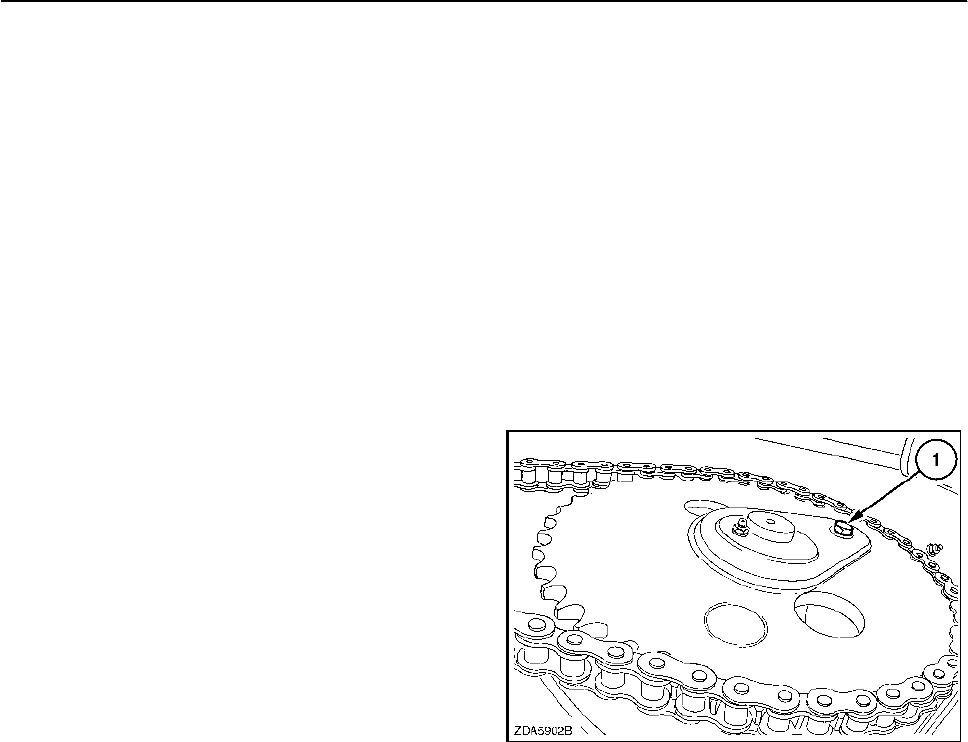

Запасные срезные болты хранятся в кабине под

сиденьем оператора в пластиковом пакете.

Привод системы выгрузки защищен срезным

болтом (1).

ПРИМЕЧАНИЕ: На торцевой крышке

компрессора выбиты буквы «D» и «S»,

обозначающие, соответственно, штуцеры

нагнетания и всасывания. При установке

нового срезного болта его затяжку

следует производить моментом не более

10 Н•м (7,4 фунт•фут), после чего гайку

следует ослабить на 1/3 оборота.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−82

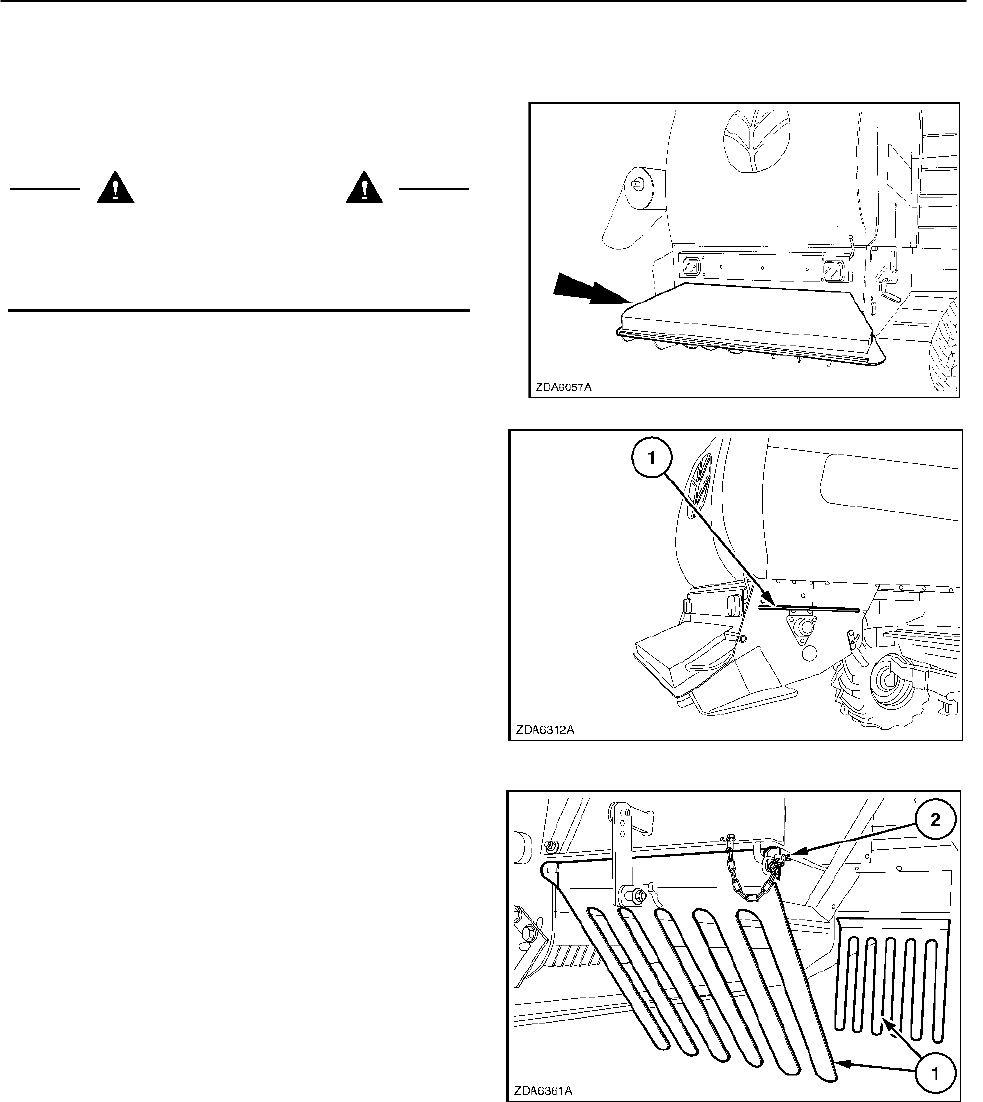

ОБРАБОТКА СОЛОМЫ

Соломоизмельчитель (если установлен)

ВНИМАНИЕ

Перед проведением работ на

соломоизмельчителе следует остановить

двигатель и дождаться полной остановки

ротора.

157

Граблины

С обеих сторон капота для соломы могут

устанавливаться граблины, сужающие ширину

соломенного валка. За счет этого облегчается

работа пресс-подборщика.

Граблины могут устанавливаться под тремя

различными углами..

Чтобы снять граблину, извлеките шплинт (2).

158

156

Положение формирования валка

Для формирования валка, взявшись за ручку (1),

переведите валковую пластину назад, как

показано на рисунке.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−83

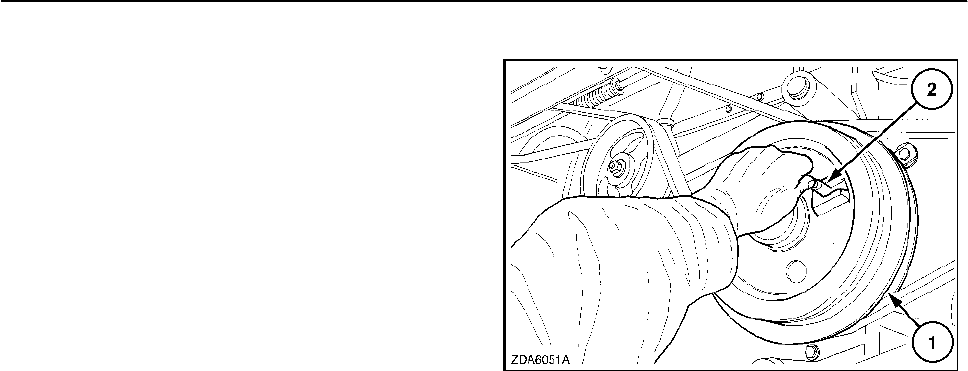

Включение соломоизмельчителя

Соломоизмельчитель приводится в действие

при включении молотильного аппарата, если

муфта (1) предварительно была включена

вручную.

ПРИМЕЧАНИЕ: Когда

соломоизмельчитель включен и

работает, держитесь в отдалении от

задней части комбайна и не подпускайте

туда других людей.

Запрещается использование

соломоизмельчителя вблизи границ поля, так как

возможно отбрасывание растительных остатков

или камней на дорогу.

Чтобы выключить соломоизмельчитель, вытяните

палец (2) и поверните его на 90°.

ПРИМЕЧАНИЕ: При включенном двигателе

и молотильном аппарате, если валковая

пластина находится в рабочем положении,

перед включением (вручную)

соломоизмельчителя подайте звуковой

сигнал.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−84

160

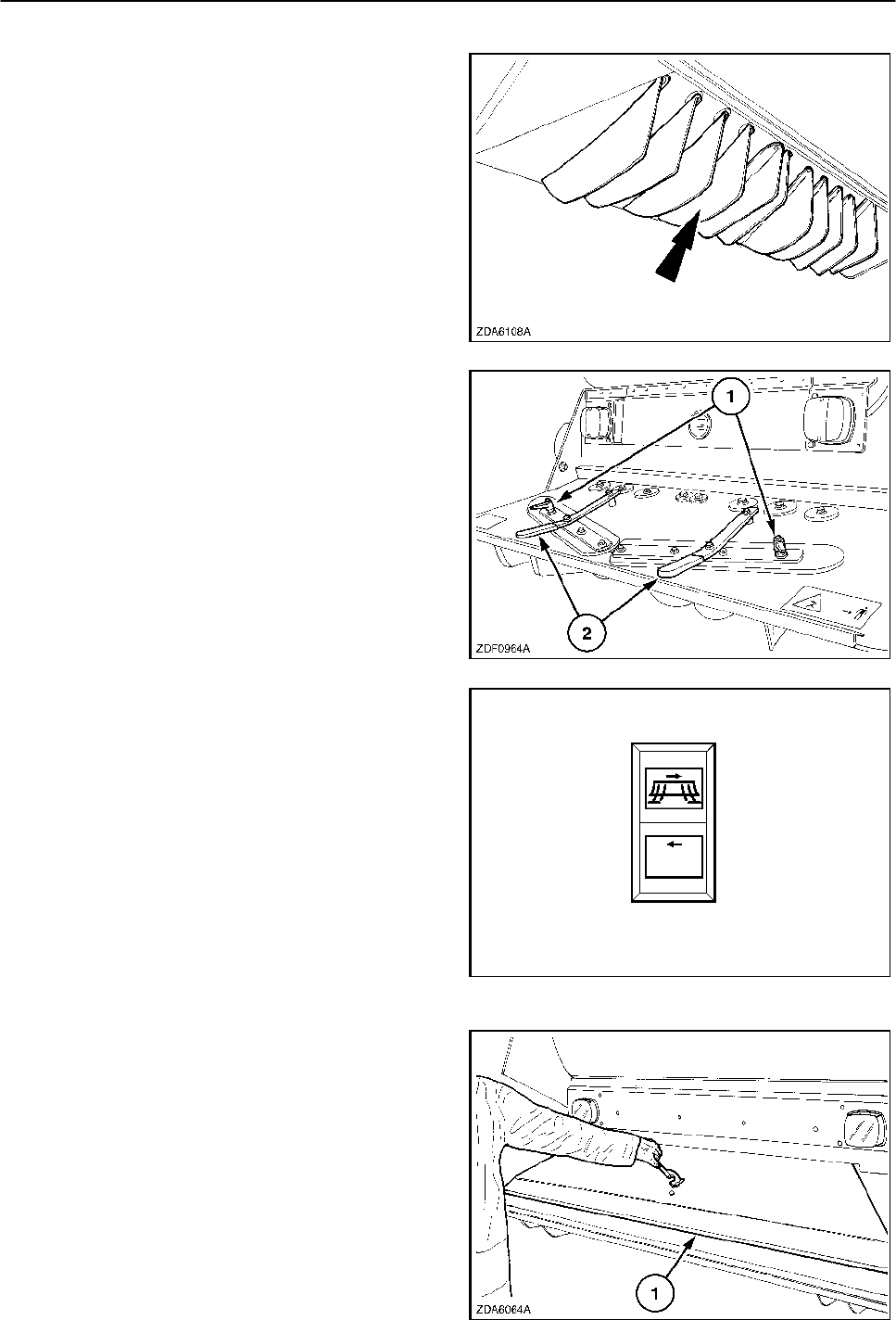

Отражающие пластины с ручной регулировкой

Для регулировки, с обеих сторон измельчителя:

1. Ослабьте рычаги (1).

2. Переместите ручку (2).

При переводе ручки наружу полоса разброса

половы становится шире, при переводе ручки

вовнутрь — уже.

3. После регулировки зафиксируйте выбранное

положение с помощью рычага (1).

Дистанционное управление положением

отражающих пластин (если установлено)

С помощью переключателя из кабины можно

подвинуть отражающие пластины слева направо

или справа налево в зависимости от направления

ветра и бокового уклона поверхности поля.

Положение пластин отображается на дисплее

монитора. См. Раздел 2 – «ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ И УПРАВЛЕНИЕ

МАШИНОЙ», пункт

«Работа системы

обмолота».

162

Для очистки или обслуживания лотка

разбрасывателя половы соломоизмельчителя с

помощью специального инструмента

разблокируйте и поднимите вверх пластину (1).

163

Лоток разбрасывателя оснащается левыми и

правыми отражающими пластинами, которые

могут регулироваться в соответствии с шириной

раскладки соломы, зависящей от ширины жатки.

161
