РАБОТА

B--63844RU/02

1. ОБЩИЕ СВЕДЕНИЯ

407

Выберите управляющую программу механообработки заго-

товки. Обычно создается одна программа для одной заготовки

Если в памяти находятся две или более программ, выберите

нужную программу путем поиска номера программы (раздел

III-9.3).

G92

O1001 Номер программы

M30

G92

O1002

G92

M30

Номер программы

Поиск по номеру

программы

Автома--

тическая

работа

O1003

--- ------ ---

M30

--- ------ ---

Программа обработки 1--й заготовки

Программа

обработки 2--й

заготовки

Номер программы

Программа обработки 3--й заготовки

В памяти или на ленте

Рис.1.3(a)Выбор программы для автоматической работы

Нажатие кнопки запуска цикла приводит к запуску автома-

тической работы. При нажатии кнопки блокировки подачи или

кнопки перезагрузкиавтоматическая операцияостанавливается

или ставится на паузу. При вводе в программу команды

остановки или завершения программы, работа в автоматичес-

ком режиме будет остановлена. По завершении одного процесса

механообработки автоматическая работа останавливается.

Пуск цикла

Останов подачи

Сброс

Остановка программы

Конец программы

Остановка,

вызванная

программой

Пуск

Остановка

Автоматическая

операция

Рис.1.3(b)Запуск и остановка автоматической работы

1.3

АВТОМАТИЧЕСКИЕ

ОПЕРАЦИИ

Пояснения

D Выбор программы

D Пуск и остановка

(См. Раздел III-4)

РАБОТА1. ОБЩИЕ СВЕДЕНИЯ

B--63844RU/02

408

В режиме автоматической работы можно ”сместить” движение

инструмента вручную с помощью рукоятки.

Запрограм.

глубина

резания

Глубина резания при ручном

прерывании с помощью маховика

Положение инструмента

после прерывания с помощью

маховика

Поло

ение инструмента

во время автоматичес--

кой работы

Рис.1.3(c)Ручное прерывание автоматической работы

D Вмешательство с

использованием

маховичка

(см. Раздел III-4.7)

РАБОТА

B--63844RU/02

1. ОБЩИЕ СВЕДЕНИЯ

409

До запуска обработки можно выполнить проверку автоматичес-

кой работы. Приэтомпроверяется, может ли созданная

программа управлять станком, как требуется. Такая проверка

может быть выполнена при фактической работе станка или

путем просмотра изменений в отображении положения (без

работы станка)(см. Раздел III-5).

Удалите заготовку, проверьте только перемещение инстру-

мента. Выберите скорость перемещения инструмента с по-

мощью диска на пульте оператора.

Инструмент

Стол

Рис. 1.4.1 (a) Холостой ход

Проверьте работу управляющей программы меняя скорость

подачи, установленную в программе.

Инструмент

Скорость подачи, заданная в

программе 100 мм/мин.

Скорость подачи после ручной

коррекции скорости подачи (20%) :

20 мм/мин.

Заготовка

Рис. 1.4.1(b) Ручная коррекция скорости подачи

1.4

ТЕСТИРОВАНИЕ

ПРОГРАММЫ

1.4.1

Проверка прогоном

станка

Пояснения

D Холостой ход

(см. Раздел III-5.4)

D Ручная коррекция

скорости подачи

(см. раздел III- 5.2)

РАБОТА1. ОБЩИЕ СВЕДЕНИЯ

B--63844RU/02

410

После нажатия кнопки запуска цикла, инструмент выполняет

одну операцию и затем останавливается. При повторном нажа-

тии кнопки пуска цикла инструмент выполняет следующую

операцию, и снова останавливается. Программа проверяется

таким способом.

Пуск цикла

Остановка

Инструмент

Заготовка

Рис. 1.4.1 (c) Единичный блок

Инструмент

MDI

Инструмент остается неподвижным,

проход по координатам показывается

только на дисплее.

Заготовка

Рис. 1.4.2 Блокировка станка

Когда при автоматической операции введен режим блокировки

вспомогательных функций в режиме блокировки станка, все

вспомогательные функции (вращение шпинделя, сменаинстру-

мента, включение и выключение охлаждения) блокируются.

D Единичный блок

(раздел III- 5.5)

1.4.2

Как просмотреть

отображение изме-

нений положения

без работы станка

Пояснения

D Блокировка станка

(См. Разделы III- 5.1)

D Блокировка вспомога-

тельной функции (см.

Раздел III-5.1)

РАБОТА

B--63844RU/02

1. ОБЩИЕ СВЕДЕНИЯ

411

После того, как созданная программа зарегистрирована в

памяти, она может быть откорректирована или изменена с

панели ручного ввода (см. Раздел III-9).

Данная операция может быть выполнена с помощью функции

сохранения/редактирования программы механообработки.

Регистрация

программы

MDI

ЧПУ ЧПУ

Корректирование или

изменение программы

Устройство

чтения с ленты

Лента ЧПУ ( программа)

Рис.1.5(a)Редактирование программы механообработки

1.5

РЕДАКТИРОВАНИЕ

ПРОГРАММЫ

ОБРАБОТКИ ДЕТАЛЕЙ

РАБОТА1. ОБЩИЕ СВЕДЕНИЯ

B--63844RU/02

412

Оператор может вывести на экран или изменить значение,

сохраненное во внутренней памяти ЧПУ, с помощью клавишна

панели ручного ввода данных (см. III-11).

Установка данных

MDI

Отображение данных

Экранные

клавиши

Память ЧПУ

Рис.1.6(a)Настройка и отображение данных

Компенсация на инструмент

номер1 12.3 25.0

Коррекция инструмента

номер 2 20.0 40.0

Коррекция инструмента

номер 3 ⋅⋅⋅ ⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅

Значение

Отображе--

ние

Память ЧПУ

Экранные

клавиши

MDI

Геометри--

ческая

коррекция

Коррекция

на износ

Рис.1.6 (b) Отображение и установка значений коррекции

Инструмент имеет размеры (длину, диаметр). При обработке

заготовки величина перемещения инструмента зависит от его

размеров.

При предварительном вводе в память ЧПУ данных, касающихся

размера инструментов, автоматически создаются траектории

перемещенияинструментов,что позволяетобработатьрезанием

заготовку, заданную в программе любым инструментом.

Данные о размерах инструмента называются величиной

коррекции (смотрите раздел III-11.4.1).

1.6

ОТОБРАЖЕНИЕ И

УСТАНОВКА ДАННЫХ

Пояснения

D Величина коррекции

РАБОТА

B--63844RU/02

1. ОБЩИЕ СВЕДЕНИЯ

413

Обработанный

контур

заготовки

Траектория перемещения

инструмента1--ого инструмента

Траектория перемещения

инструмента2--ого инструмента

Величина коррекции 1--го инструмента

Величина коррекции 2--го инструмента

Рис.1.6(c)Величина коррекции

Помимо параметров, существуют данные, которые задаются

оператором во время работы. Эти данные изменяют характе-

ристики станка.

Например, можно задать следующие данные:

S Смена системы измерения дюйм/метр

S Выбор устройств ввода/вывода

S ВКЛ/ВЫКЛ резания в зеркальном отображении

Вышеприведенные данные называются данными настройки

(См. раздел III-11.4.3).

⋅

Значение

Отображение

Экранные

клавиши

Данные настройки

⋅Переключение дюймы/метры

⋅Выбор устройства

ввода/вывода

⋅Установка включения /

выключения зеркального

отображения

Память ЧПУ

Программа

Автомати--

ческая

работа

Рабочие

характеристики

Перемещение

станка

Рис.1.6(d)Отображение и установка данных, задаваемых

оператором

D Отображение и

установка данных,

задаваемых

оператором

РАБОТА1. ОБЩИЕ СВЕДЕНИЯ

B--63844RU/02

414

Функции ЧПУ достаточно универсальны и позволяют

взаимодействовать с характеристиками различных станков.

Например, с помощью ЧПУ можно задать следующее:

S Скорость ускоренного подхода каждой оси

S Какую система будет использоваться для системы прираще-

ний - метрическая или в дюймах.

S Как запрограммировать многократную установку / много-

кратное обнаружение (CMR/DMR). Данные для указанного

выше ввода называются параметрами (см. раздел III-11.5.1).

Параметры варьируются в зависимости от станка.

MDI

Память ЧПУ

Параметр

Скорость ускор. подвода

Управление позицией

Возврат в реф. позицию

Данные комп--ции мерт. хода

Данные коррекции

погрешности шага

⋅

Программа

Рабочие

характеристики

Значение

Отображение

Экранные

клавиши

Автомати--

ческая

работа

Переме--

щение

станка

Рис.1.6(e)Отображение и настройка параметров

Можно определить ключ, который называется ключом защиты

данных. Он используется для защиты программ обработки дета-

лей, величин коррекции, параметров и устанавливаемыхданных

от ошибочной регистрации, изменения и стирания (смотрите

раздел III-11).

Программа

Величина коррекции

Параметры

Данные настройки

Память ЧПУ

Настройка

данных

Пульт оператора

станка

Экранные

клавиши

Ключ защиты

данных

MDI

Сигнал

Ключ защиты

Запрет на регистрацию/изменения

Рис.1.6(f)Ключ защиты данных

D Отображение и

установка параметров

D Ключ защиты данных

РАБОТА

B--63844RU/02

1. ОБЩИЕ СВЕДЕНИЯ

415

Содержание текущей активной программы отображается на

экране. Кроме того, на экране отображается следующая по

плану программа и список программ.(см. Раздел III-11.2.1)

00005

Номер активной программы

Номер активной последовательности

Программа, выполняемая в данный момент

Курсор указывает на тот участок программы,

который выполняется в данный момент

Содер--

жание

прог--

раммы

PROGRAM

MEM STOP 13 : 18 : 14

1100

PRGRM

N1 G90 G17 G00 G41 D07 X250.0 Y550.0 ;

N2 G01 Y900.0 F150 ;

N3 X450.0 ;

N4 G03 X500.0 Y1150.0 R650.0 ;

N6 G03 X950.0 Y900.0 R650.0 ;

N7 G01 X1150.0 ;

N8 Y550.0 ;

N9 X700.0 Y650.0 ;

N10 X250.0 Y550.0 ;

N11G00G40X0Y0;

CHECK

CURRNT N EXT (OPRT)

N5 G02 X900.0 R --250.0 ;

*** ***

PROGRAM

EDIT

**** *** ***

13 : 18 : 14

O0001

00010

PROGRAM NO. USED ’ 10 FREE ’ 53

MEMORY AREA USED ’ 960 FREE ’ 5280

PROGRAM LIBRARY LIST

O0001 O0002 O0010 O0020 O0040 O0050

O0100 O0200 O1000 O1100

PRGRM

(OPRT)

LIB

1.7

ОТОБРАЖЕНИЕ

ДАННЫХ

1.7.1

Отображение

программы

РАБОТА1. ОБЩИЕ СВЕДЕНИЯ

B--63844RU/02

416

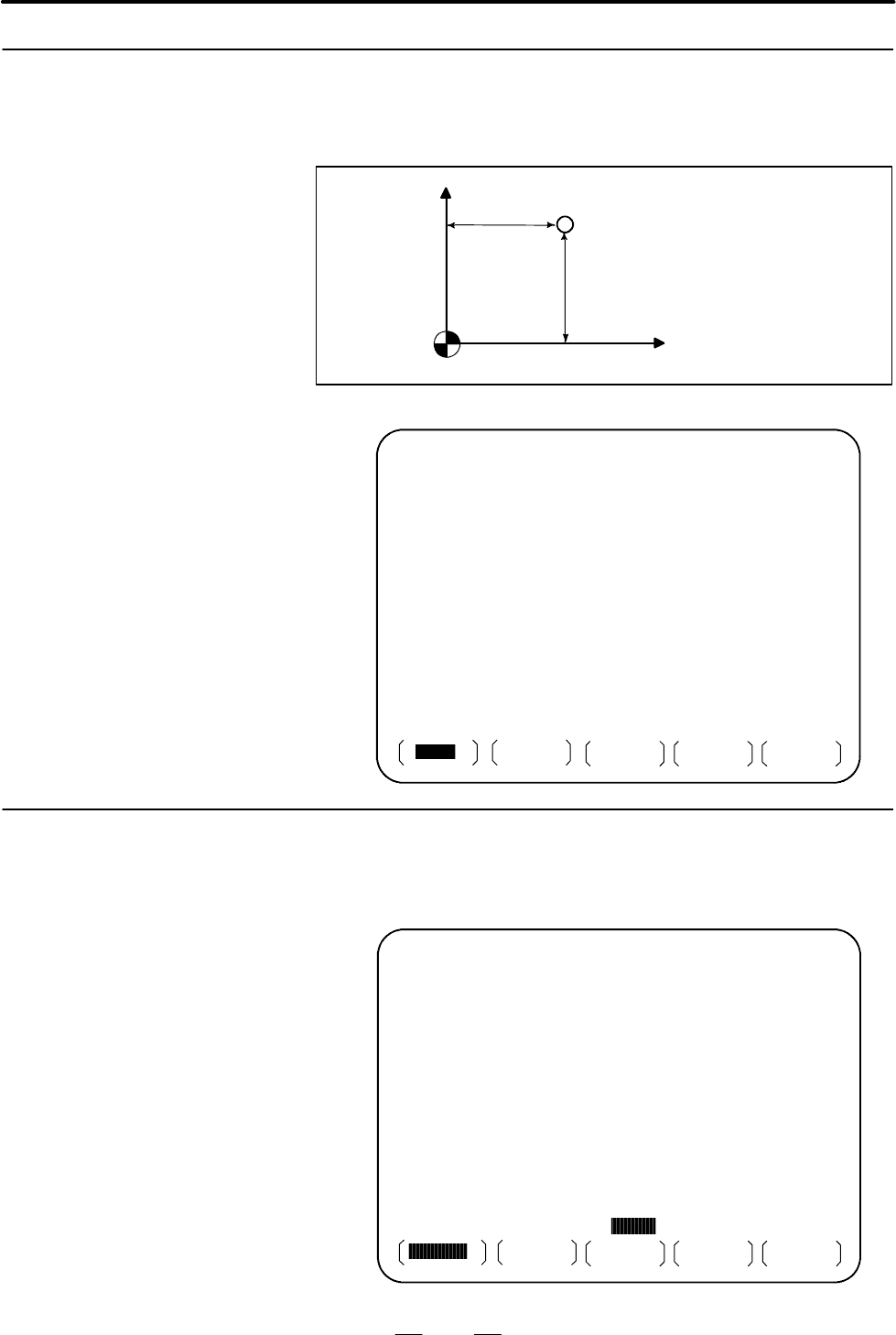

Текущее положение инструмента отображается с помощью

значений координат. Так же можно вывести на дисплей

расстояние от текущего положения до заданного положения

(смотрите Раздел III-11.1.1-11.1.3)

Координатная система заготовки

ACTUAL POSITION (ABSOLUTE)

**** *** ***

O0003 N00003

(OPRT)

X 150.000

Y 300.000

Z 100.000

MEM

19 : 47 : 45

RUN TIME 0H41M CYCLE TIME 0 H 0M22S

PART COUNT 30

ABS

REL ALL

Если во время работы происходит неполадка, на дисплее

появляются номер и сообщение сигнала тревоги.(См. Раздел

III-7.1). См. вПРИЛОЖЕНИИG список сигналов тревоги и их

значения.

ALARM MESSAGE

MEM STOP

*** ***

19 : 55 : 22

O1000 N00003

ALM

ALARM

MSG

HISTRY

010 IMPROPER G--- CODE

1.7.2

Отображение

текущего положения

1.7.3

Отображение

сигналатревоги
