РАБОТА

B--63844RU/02

1. ОБЩИЕ СВЕДЕНИЯ

417

На дисплее отображается время работы и число деталей.(См.

Раздел lll-11.4.5)

ACTUAL POSITION (ABSOLUTE)

****

O0003 N00003

(OPRT)

X 150.000

Y 300.000

Z 100.000

MEM STRT

20 : 22 : 23

RUN TIME 0H16M CYCLE TIME 0 H 1M 0S

PART COUNT 18

ABS

REL ALL

FIN

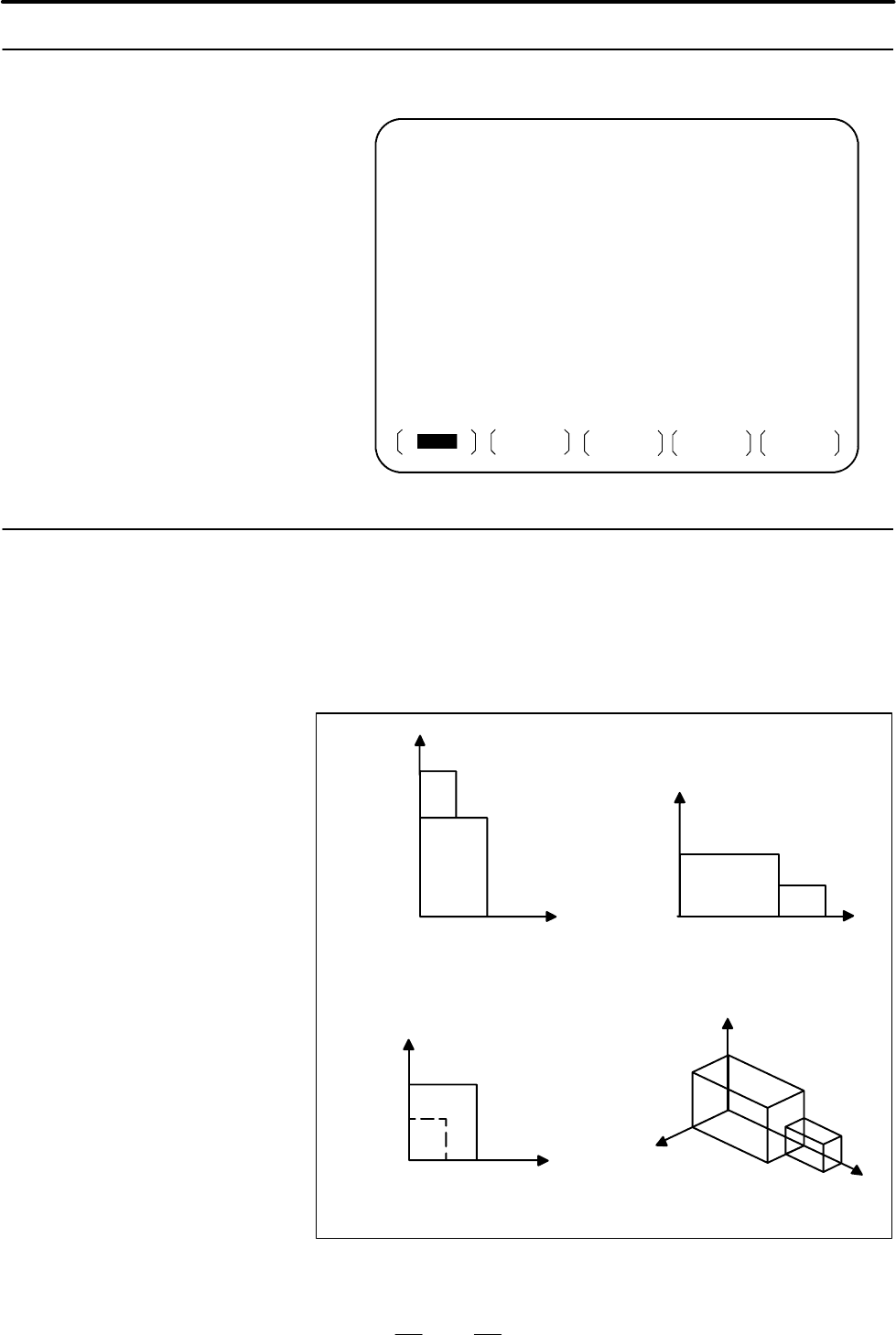

Запрограммированную траекторию перемещения инструмента

можно вывести на дисплей в следующих плоскостях:

(См. Раздел III-12)

1) Плоскость XY

2) Плоскость YZ

3) Плоскость XZ

4) Трехмерное отображение

Трехмерное изображение

(изометрическое)

Отображение на плоскости XY

Отображение на

плоскости YZ

Отображение на

плоскости XZ

(1)

(2)

(3)

(4)

Рис. 1.7.5Отображение графической информации

1.7.4

Отображение числа

деталей,

отображение

времени обработки

1.7.5

Графическое

отображение

РАБОТА1. ОБЩИЕ СВЕДЕНИЯ

B--63844RU/02

418

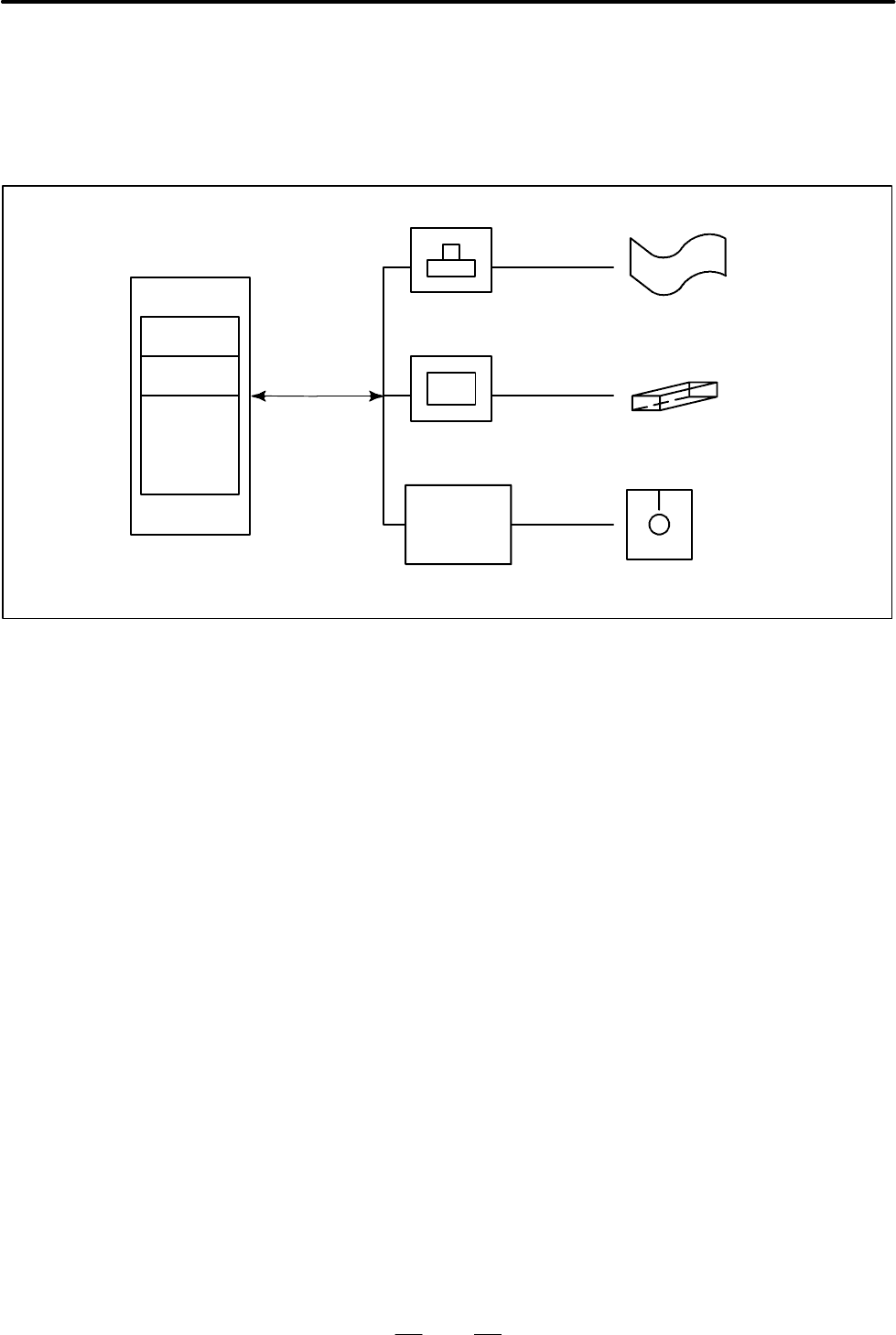

Программы, величины коррекции, параметры и т.д., введенные

впамятьЧПУ, можно сохранить на бумажную ленту, кассету

или флоппи-диск. Если вы сохранили данные на носителе, то их

можно потом внести в память ЧПУ

Память

Программа

Коррекция

Параметры

Интерфейс

устройства

считывания/

вывода на

перфоленту

Портативное

устройство

считывания с

ленты

ЧПУ

Автоматическая система программирования

Гибкий диск

Адаптер для

кассет FANUC

Кассета FANUC

СИСТЕМА P

FANUC PPR

Бумажная лента

Рис.1.8Вывод данных

1.8

ВВОД/ВЫВОД

ДАННЫХ

РАБОТА

B--63844RU/02

2. РАБОЧИЕ УСТРОЙСТВА

419

РАБОЧИЕ УСТРОЙСТВА

Имеющиеся в наличии рабочие устройства должны включать

устройство ввода и отображения данных, подсоединенное к

ЧПУ, пульт оператора станка, внешние устройства ввода-

вывода, такие как Handy File.

РАБОТА2. РАБОЧИЕ УСТРОЙСТВА

B--63844RU/02

420

Устройства ввода и отображения данных представлены в

подразделах с 2.1.1 по 2.1.5 вчастиIII.

9″блок черно-белый дисплей ЭЛТ/пульт ручного

ввода данных III-2.1.1...................................

7.2″блок черно-белый/8.4″ цветной ЖК-

дисплей/пульт ручного ввода данных III-2.1.2..............

10.4″ цветная ЖК-панель III-2.1.3.........................

Расположение клавиш ручног ввода данных III-2.1.4........

Стандартный пульт ручного ввода

данных раздельного типа III-2.1.5.........................

2.1

УСТРОЙСТВА ВВОДА И

ОТОБРАЖЕНИЯ

ДАННЫХ

РАБОТА

B--63844RU/02

2. РАБОЧИЕ УСТРОЙСТВА

421

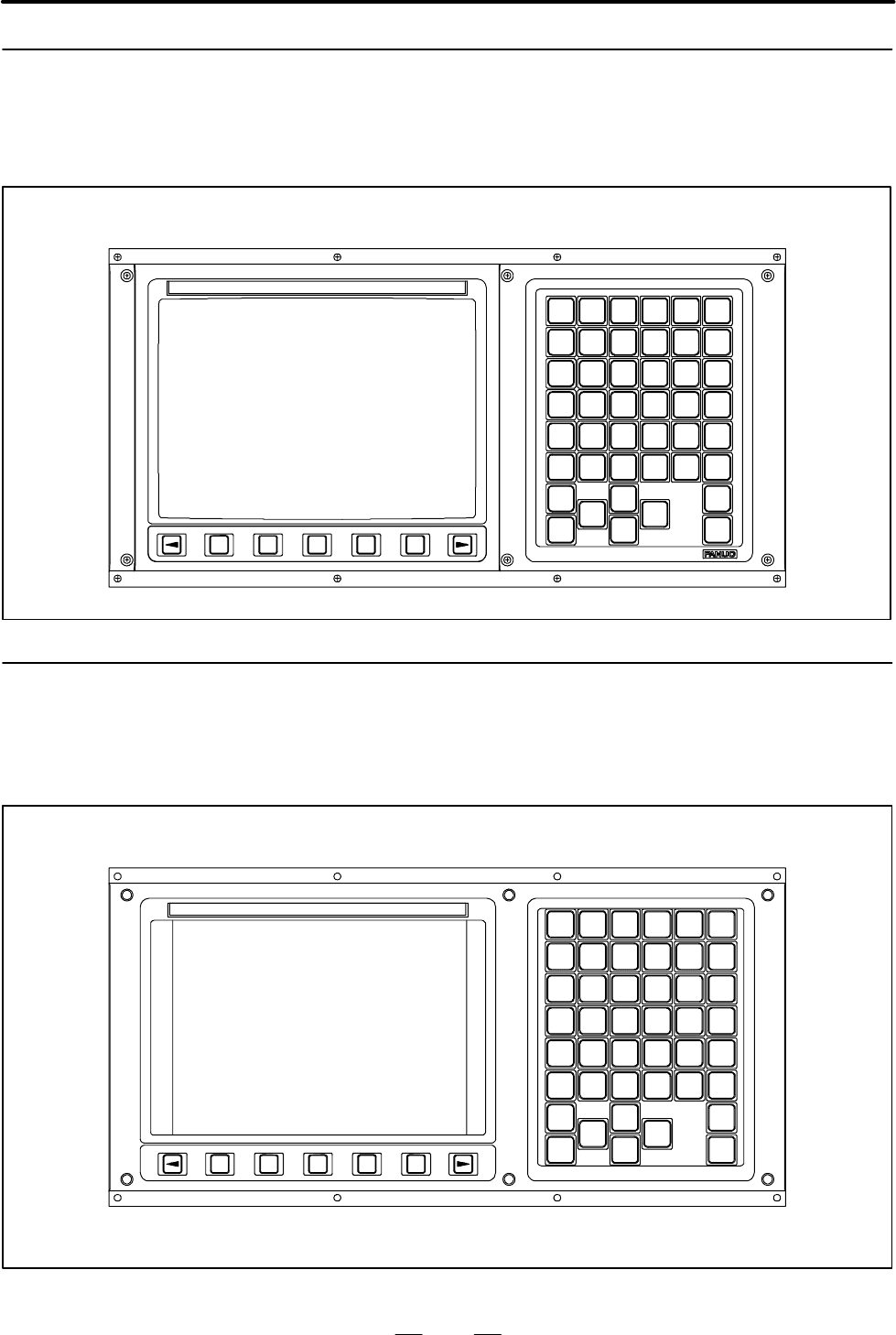

2.1.1

9″ Черно-белый ЭЛТ/

пульт ручного ввода

данных

2.1.2

7.2″ Черно-белый/

8.4″ Цветной ЖК- дисплей /

пульт ручного ввода данных

РАБОТА2. РАБОЧИЕ УСТРОЙСТВА

B--63844RU/02

422

Адресно--цифровые клавиши

Функциональные клавиши

Навигационные клавиши

Клавиши

перелистывания

страниц

Клавиша SHIFT

Клавиша CAN

Клавиша INPUT

Клавиши

редактирования

Клавиша HELP

Клавиша RESET

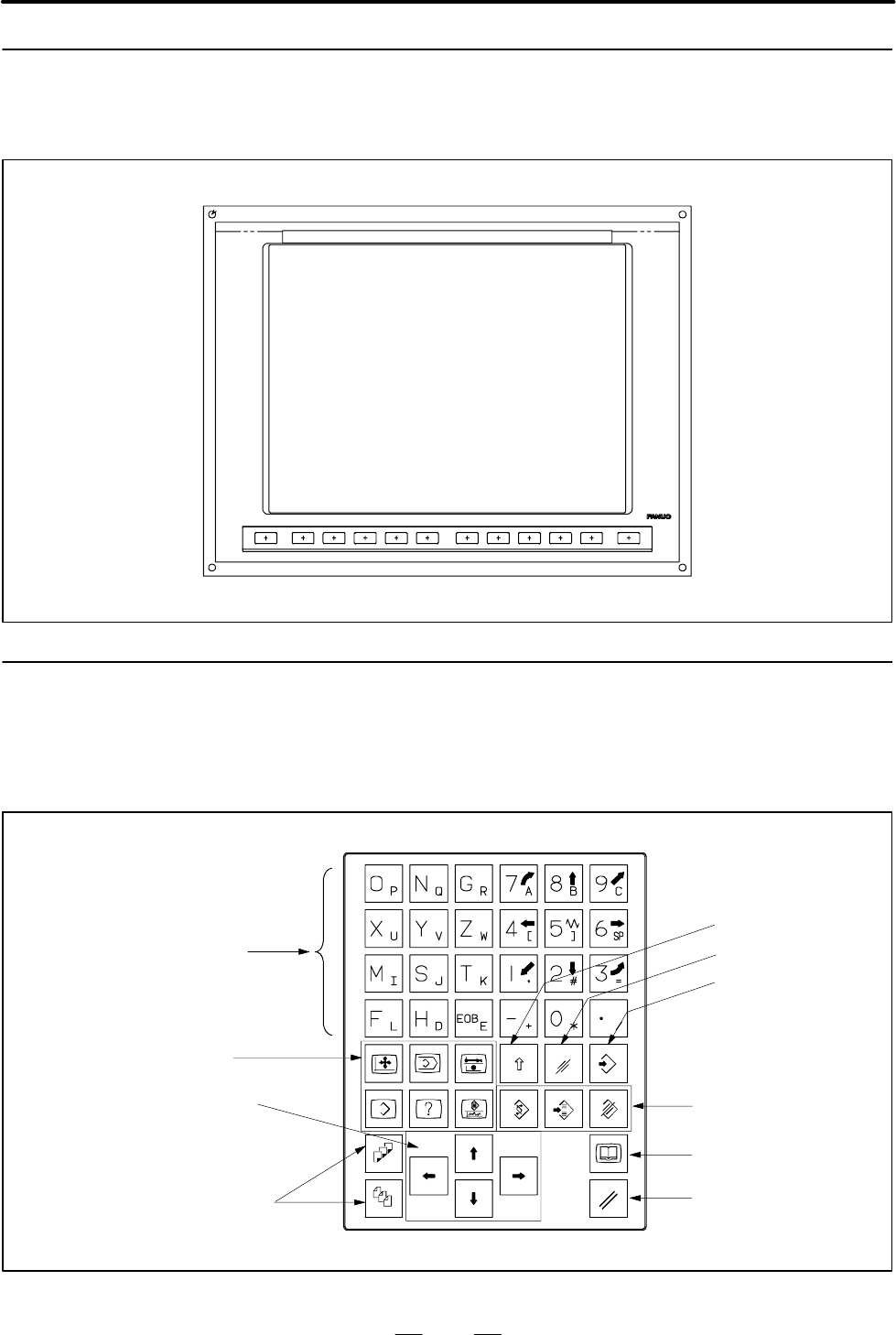

2.1.3

10.4″ Цветная

ЖК-панель

2.1.4

Расположение

клавиш ручного

ввода данных

РАБОТА

B--63844RU/02

2. РАБОЧИЕ УСТРОЙСТВА

423

Клавиша SHIFT

Клавиши

перелистывания

страниц

Навигационные клавиши

Функциональные клавиши

Клавиша ввода INPUT

Клавиша отмены CAN

Клавиши

редактирования

Адресно--цифровые клавиши

Клавиша RESET

Клавиша вызова

подсказки HELP

2.1.5

Стандартный пульт

ручного ввода

данных (MDI)

автономного типа

РАБОТА2. РАБОЧИЕ УСТРОЙСТВА

B--63844RU/02

424

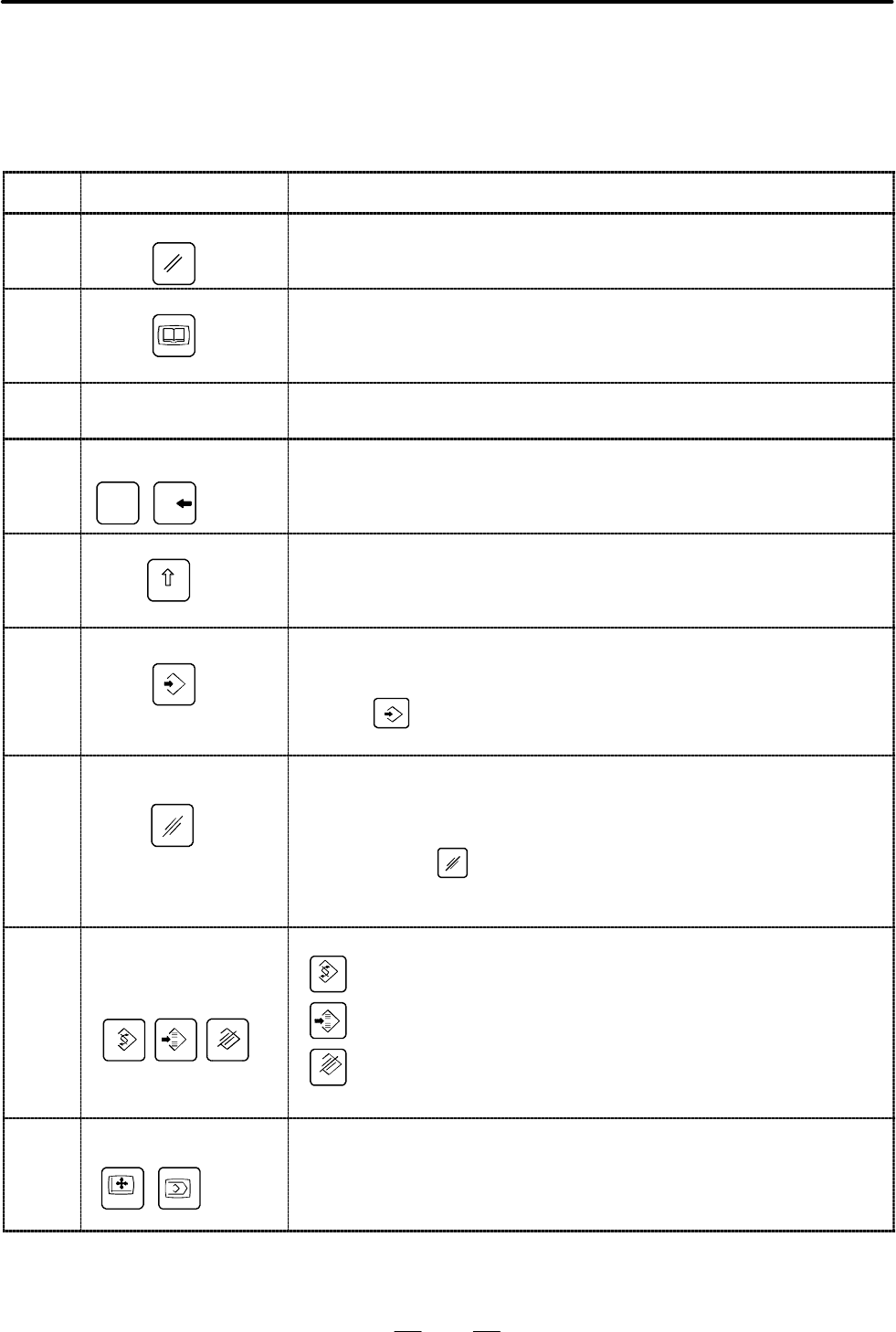

Таблица 2.2 Описание клавиатуры пульта MDI

Номер

Название Пояснение

1 Клавиша RESET Эта клавиша используется для перезагрузки ЧПУ, отмены сигнала тревоги

ит.д.

2 Клавиша HELP Эта клавиша используется для вызова справки по функциональному

назначению клавиши MDI (функция справки).

Вмодели210i данная клавиша соответствует клавише “ESC”

персонального компьютера.

3 Дисплейные клавиши Эти клавиши имеют различные функции в зависимости от приложения.

Функции этих клавиш указываются внизу экрана.

4 Адресные и цифровые

клавиши

Эти клавиши используются для ввода буквенных, цифровых и других

символов.

5 Клавиша SHIFT На некоторых клавишах изображено два символа. Клавиша <SHIFT>

используется для их выбора. Когда можно ввести символ, изображенный в

нижнем правом углу клавиши, на экране отображается специальный

символ К.

6 Клавиша INPUT При нажатии адресной или цифровой клавиши происходит занесение

данных в буфер и их отображение на экране. Чтобы скопировать данные из

буфера ввода данных с клавиатуры в регистр коррекции и т.д., нажмите на

клавишу . Эта клавиша эквивалента дисплейной клавише [INPUT], и

при ее нажатии можно получить тот же результат.

7 Клавиша CAN Эта клавиша используется для удаления последнего символа или символа,

введенного в буфер ввода с клавиатуры.

Когда из буфера ввода с клавиатуры выводится

>N001X100Z_

нажмите клавишу , чтобы удалить символ Z

>N001X100_

на дисплее останется.

8 Клавиши

редактирования

программы

Эти клавиши используются для редактирования программы.

9 Функциональные

клавиши

Эти клавиши используются для вывода на дисплей функций, которые

присвоены этим клавишам.

Подробнее о функциональных клавишах см. lll --2.3.

2.2

ОПИСАНИЕ

КЛАВИАТУРЫ

(

…

: Изменение

: Вставка

: Удаление

(Вмодели210i данная клавиша соответствует

клавише “Tab” персонального компьютера).

…

РАБОТА

B--63844RU/02

2. РАБОЧИЕ УСТРОЙСТВА

425

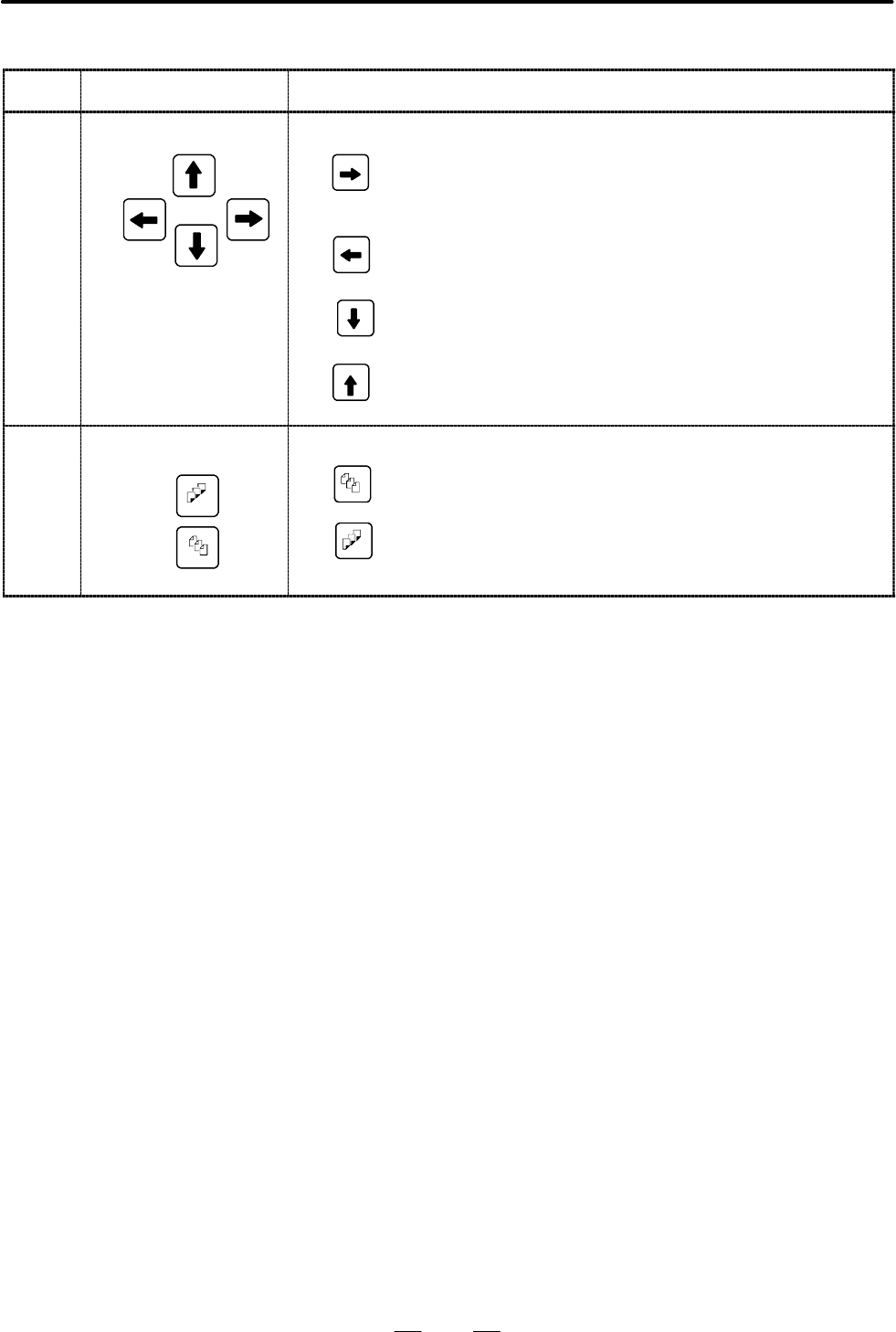

Таблица 2.2 Описание клавиатуры пульта MDI

Номер ПояснениеНазвание

10 Навигационные

клавиши

Существуют четыре разных клавиши для перемещения курсора.

: Эта клавиша используется для перемещения курсора вправо

или назад. Курсор перемещается на короткие интервалы

вперед.

: Эта клавиша используется для перемещения курсора влево

или назад. Курсор перемещается на короткие интервалы

назад.

: Эта клавиша используется для перемещения курсора вниз

или назад. Курсор перемещается на длинные интервалы

вперед.

: Эта клавиша используется для перемещения

курсора вверх или назад.

Курсор перемещается на длинные интервалы назад.

11 Клавиши

перелистывания

страниц

Ниже описаны два вида клавиш перелистывания страниц.

: Эта клавиша используется для перехода со страницы на

страницу вперед.

: Эта клавиша используется для перехода со страницы на

страницуназад.

РАБОТА2. РАБОЧИЕ УСТРОЙСТВА

B--63844RU/02

426

Функциональные клавиши используются для вывода на

дисплей определенного окна (функции). Если нажать

дисплейную клавишу (дисплейную клавишу выбора закладки)

сразу же после функциональной клавиши, можно выбрать

закладку, соответствующую выбранной функции.

1 Нажмите функциональную клавишу на панели ручного

ввода данных (MDI). Появятся дисплейные клавиши

выбора закладки, принадлежащие выбранной функции.

2 Нажмите одну из дисплейных клавиш выбора закладки.

Появится окно выбранной закладки. Если дисплейная

клавиша для выбранной закладки не появилась, нажмите на

клавишу прокрутки далее по меню (клавиша меню - далее).

В некоторых случаях внутри закладки можно выбрать

дополнительные закладки.

3 Когда на экране появилась выбранная закладка, нажмите

клавишу выбора операции, чтобы вывести данные с

которыми будете работать.

4 Чтобы вернуться к предыдущим дисплейным клавишам

выбора закладок, нажмите клавишу для прокрутки назад по

меню.

Основной принцип работы с отображаемыми на экране

данными описан выше. Однако в действительности,

процедура работы с отображаемыми данными различается в

зависимости от конкретного окна функции. Смотрите

подробную информацию в описании отдельных операций.

2.3

ФУНКЦИОНАЛЬНЫЕ И

ДИСПЛЕЙНЫЕ

КЛАВИШИ

2.3.1

Основные операции

на экране

Функциональные

клавиши

(OPRT)

Дисплейные

клавиши

выбора

закладки

Клавиша

выбора

операции

Клавиша

прокрутки назад

по меню

Клавиша перехода к

следующему меню
