РАБОТА

B--63844RU/02

4. АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ

497

(a) INPUTUNIT(ЕДИНИЦА ВВОДА):

Величина перемещения при прерывании с

помощью маховика в системе единиц ввода

Показывает величину перемещения,

заданную прерыванием с помощью

маховика в соответствии с минимальным

вводимым приращением.

(b) OUTPUT UNI (ЕДИНИЦА ВЫВОДА):

Величина перемещения при прерывании с

помощью маховика в системе единиц вывода

Показывает величину перемещения,

заданную прерыванием с помощью

маховика в соответствии с минимальным

командным приращением.

Позиция в относительной системе координат

Эти значения не оказывают влияния на

расстояние перемещения заданное

припрерывании с помощью маховика.

(d)DISTANCE TO GO (РАССТОЯНИЕ ПЕРЕМЕЩЕНИЯ):

Остающееся расстояние перемещения в

текущем блоке не оказывает влияния на

расстояние перемещения, заданное

припрерывании с помощью маховика.

Величина перемещения при прерывании с помощью маховика

сбрасывается, когда по каждой оси завершается ручной возврат

в референтное положение.

РАБОТА4. АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ

B--63844RU/02

498

Во время автоматической операции функция зеркального

отображения может использоваться для перемещения вдоль

оси. Для использования этой функции установите переклю-

чатель зеркального отображения на пульте оператора станка в

положение ON (ВКЛ.) или включите зеркальное отображение с

панели ручного ввода данных.

Включение зеркального

отображения по оси Y.

Запрограммированная

траектория инструмента

Траектория инструмента после

применения функции

зеркального отображения

Инструмент

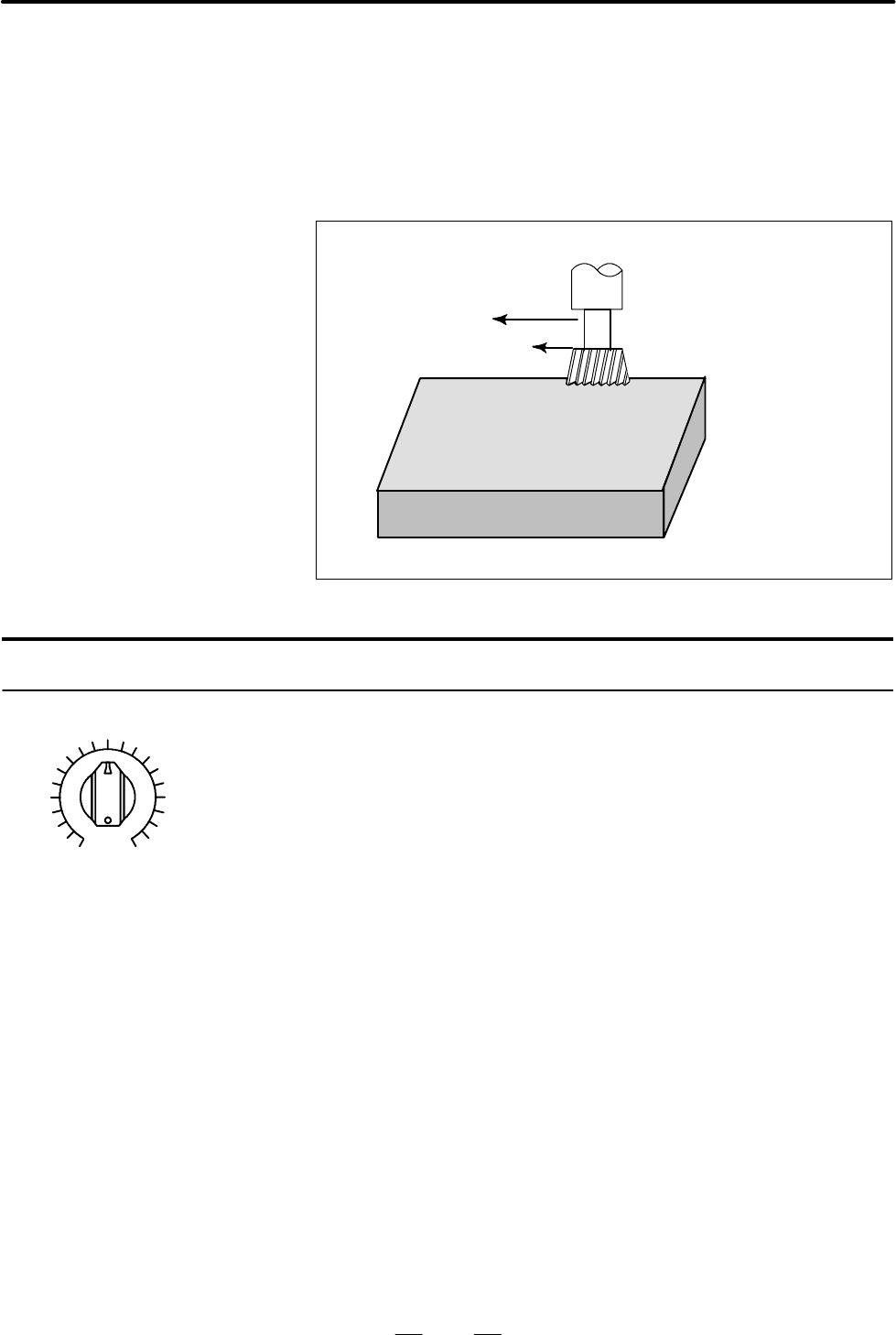

Рис.4.8Зеркальное отображение

Следующий порядок действий представлен в качестве примера.

Более специализированную информацию по операциям см. в

руководстве, поставляемом производителем станка.

1 Нажмите переключатель режима обработки единичных бло-

ков, чтобы остановить автоматическую работу. При исполь-

зовании функции зеркального отображения с начала работы

этот шаг пропускается.

2 Нажмите переключатель зеркального отображения для нуж-

ной оси на пульте оператора станка. Также можно включить

настройку зеркального отображения след. образом:

2-1 Установите режим MDI.

2-2 Нажмите клавишу

2-3 Нажмите дисплейную клавишу для выбора закладки

[SETING], чтобы появилось окно настройки.

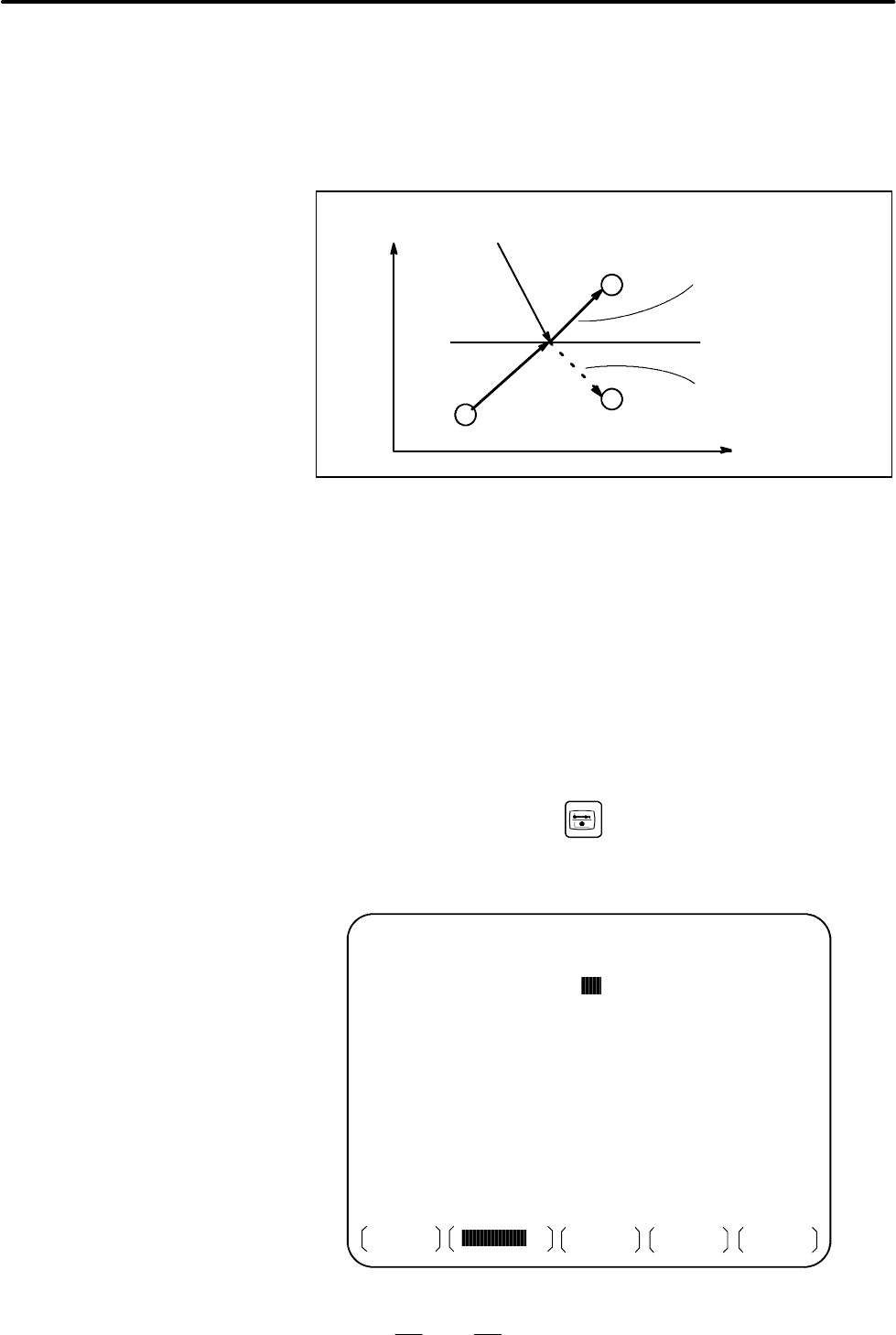

SETTING (MIRROR IMAGE) O0020 N00001

MEM

**** *** ***

14 : 47 : 57

MIRROR IMAGE X = (0 : OFF 1 : ON)

MIRROR IMAGE Y = 0 (0 : OFF 1 : ON)

MIRROR IMAGE Z = 0 (0 : OFF 1 : ON)

OFFSET

WORK (OPRT)

SETING

4.8

ЗЕРКАЛЬНОЕ

ОТОБРАЖЕНИЕ

Порядок выполнения

РАБОТА

B--63844RU/02

4. АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ

499

2-4 Переместите курсор в положение настройки зеркаль-

ного отображения, затем присвойте нужной

оси значение 1.

3 Войдите в автоматический режимработы (режим памятиили

режим ручного вводаданных), затемнажмите клавишу пуска

цикла, чтобы начать автоматическую работу.

D Также можно включить или выключить функцию

зеркального отображения путем присвоения биту 0

параметра 0012 (MIRx) значений 1 или 0.

D Сведения о переключателях зеркального отображения см. в

руководстве, поставляемом изготовителем станка.

Направление перемещения в ручном режиме, направление

перемещения из промежуточной точки на референтную

позицию при автоматическом возвратна референтную позицию

(G28), направление приближения при однонаправленном

позиционировании (G60), и сдвиг направления в цикле

растачивания (G76, G87) нельзя изменять на обратные.

Пояснения

Ограничения

РАБОТА4. АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ

B--63844RU/02

500

В таком случае, как остановка перемещения инструмента по оси

посредством останова подачи во время автоматической работы,

для замены инструмента можно использовать ручное вмеша-

тельство: При перезапуске автоматической работы эта функция

возвращает инструмент в то положение, в котором было начато

ручное вмешательство.

Для применения обычной функции перезапуска обычной

программы и функции отвода и возврата инструмента требуется

использовать переключатели на пульте оператора в сочетании с

клавишами панели ручного ввода данных. Данная функция не

требует выполнения таких действий.

Прежде чем можно будет использовать эту функцию,MIN(бит

0 параметра ном. 7001) должен получить значение 1.

Когда полностью ручной режим выключен, инструмент не

возвращается в положение остановки, а задействуется в

соответствии с функцией включения/выключения полностью

ручного режима.

Для операции возврата используется скорость подачи при

холостом ходе, и включается функция ручной коррекции

скорости толчковой подачи.

Операция возврата выполняется в соответствии с позициони-

рованием, основанным на нелинейной интерполяции.

Если во время операции возврата включен переключатель

остановки после единичного блока, инструмент

останавливается в положении остановки и возобновляет

перемещение при нажатии переключателя пуска цикла.

Если во время ручного вмешательства или операции возврата

происходит сброс или подается сигнал тревоги, данная функция

отменяется.

Эту функцию можно также использовать в режиме MDI.

Данная функция доступна только когда горит светодиод

блокировки автоматической работы. Если не остается рассто-

яния для перемещения, даннаяфункция не действует, даже если

выполняется остановка путем останова подачи с помощью

сигнала останова автоматической работы *SP (бит 5 G008).

При замене инструмента с помощью ручного вмешательства,

например, из-за повреждения, перемещение инструмента

нельзя возобновить, изменив коррекцию в середине

прерванного блока.

При ручном вмешательстве нельзя использовать блокировку

станка, зеркальное отображение или функции

масштабирования.

4.9

РУЧНОЕ

ВМЕШАТЕЛЬСТВО И

ВОЗВРАТ

Пояснения

D Включение / выклю-

чение полностью

ручного режима

D Ручная коррекция

D Операция возврата

D Единичный блок

D Отмена

D Режим ручного ввода

данных

Ограничения

D Включение и

выключение ручного

вмешательства

ивозврата

D Коррекция

D Блокировка станка,

зеркальное

отображение и

масштабирование

РАБОТА

B--63844RU/02

4. АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ

501

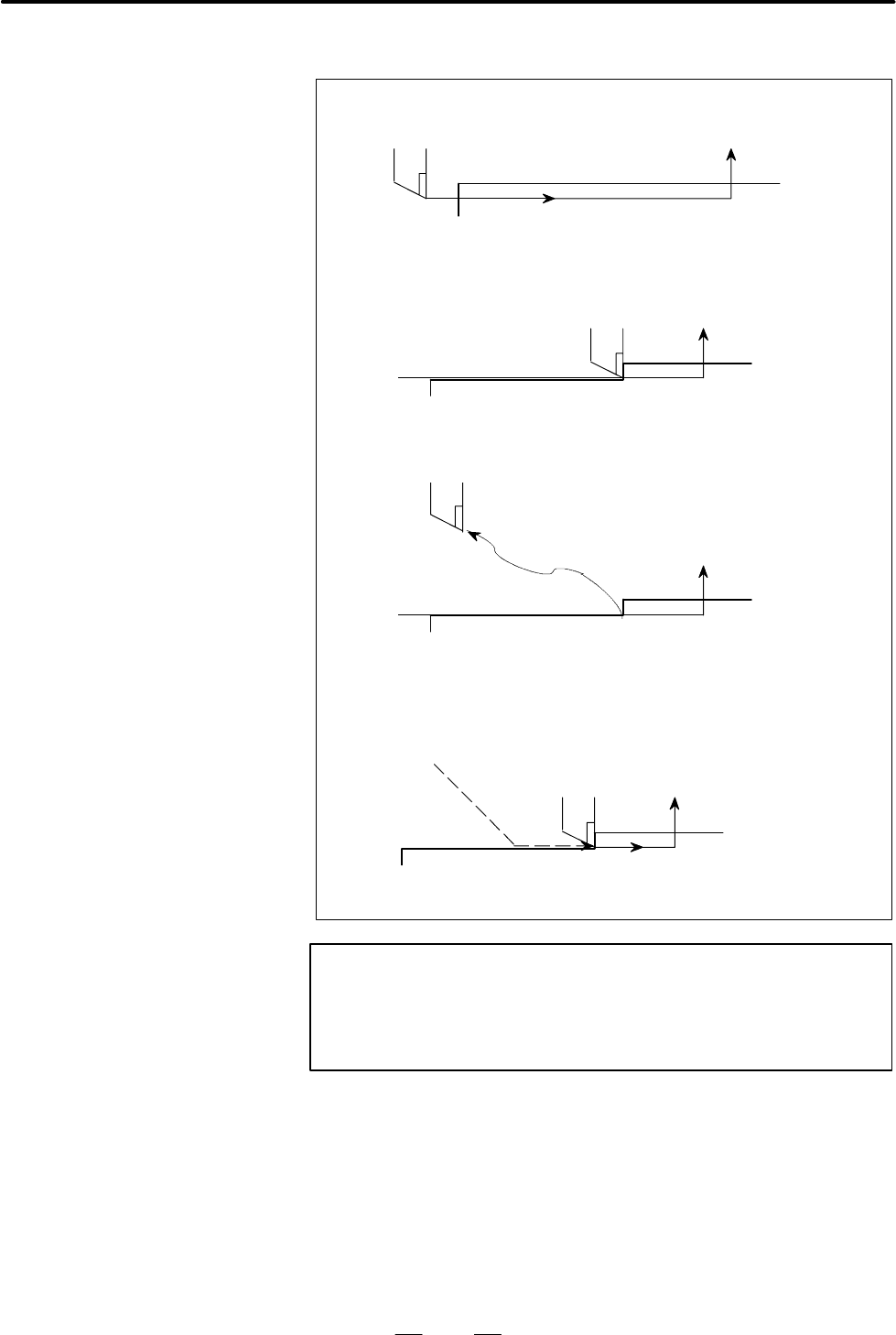

N1 Точка A

Точка B

N1 Точка A

1. В блоке N1 происходит обработка заготовки резанием

Инструмент

Точка

начала

блока

2. Инструмент останавливается путем нажатия переключателя

блокировки подачи в середине блока N1 (точка A).

3. После отвода инструмента вручную к точке В перемещение

инструмента возобновляется.

4. После автоматического возврата к точке А со скоростью подачи

холостого хода выполняется команда блока N1 для оставшегося

перемещения.

Ручное

вмешательство

ОПАСНО

При выполнении ручного вмешательства обратите

особое внимание на обработку и форму заготовки,

чтобы избежать повреждений станка и инструмента.

Пример

РАБОТА5. ПРОВЕРОЧНАЯ ОПЕРАЦИЯ

B--63844RU/02

502

ПРОВЕРОЧНАЯ ОПЕРАЦИЯ

Следующие функции используются перед фактической

обработкой для проверки на соответствие работы станка

заданной программе.

5.1 БЛОКИРОВКА СТАНКА И БЛОКИРОВКА

ВСПОМОГАТЕЛЬНОЙ ФУНКЦИИ

5.2 КОРРЕКЦИЯ СКОРОСТИ ПОДАЧИ

5.3 РУЧНАЯ КОРРЕКЦИЯ УСКОРЕННОГО ПОДВОДА

5.4 ХОЛОСТОЙ ХОД

5.5 ЕДИНИЧНЫЙ БЛОК

РАБОТА

B--63844RU/02

5. ПРОВЕРОЧНАЯ ОПЕРАЦИЯ

503

Чтобы отобразить на экране изменение положения без

перемещения инструмента, используйте функцию блокировки

станка.

Существует два типа блокировки станка: блокировка станка по

всем осям, которая прекращает перемещение по всем осям, и

блокировка станка по указанной оси, которая прекращает

перемещение только по указанным осям. Кроме того, для

проверки программы наряду с блокировкой станка имеется

блокировка вспомогательной функции, которая запрещает

команды М,SиТ.

MDI

Инструмент не перемещается, но на

дисплее положение для каждой оси

изменяется.

Инструмент

Заготовка

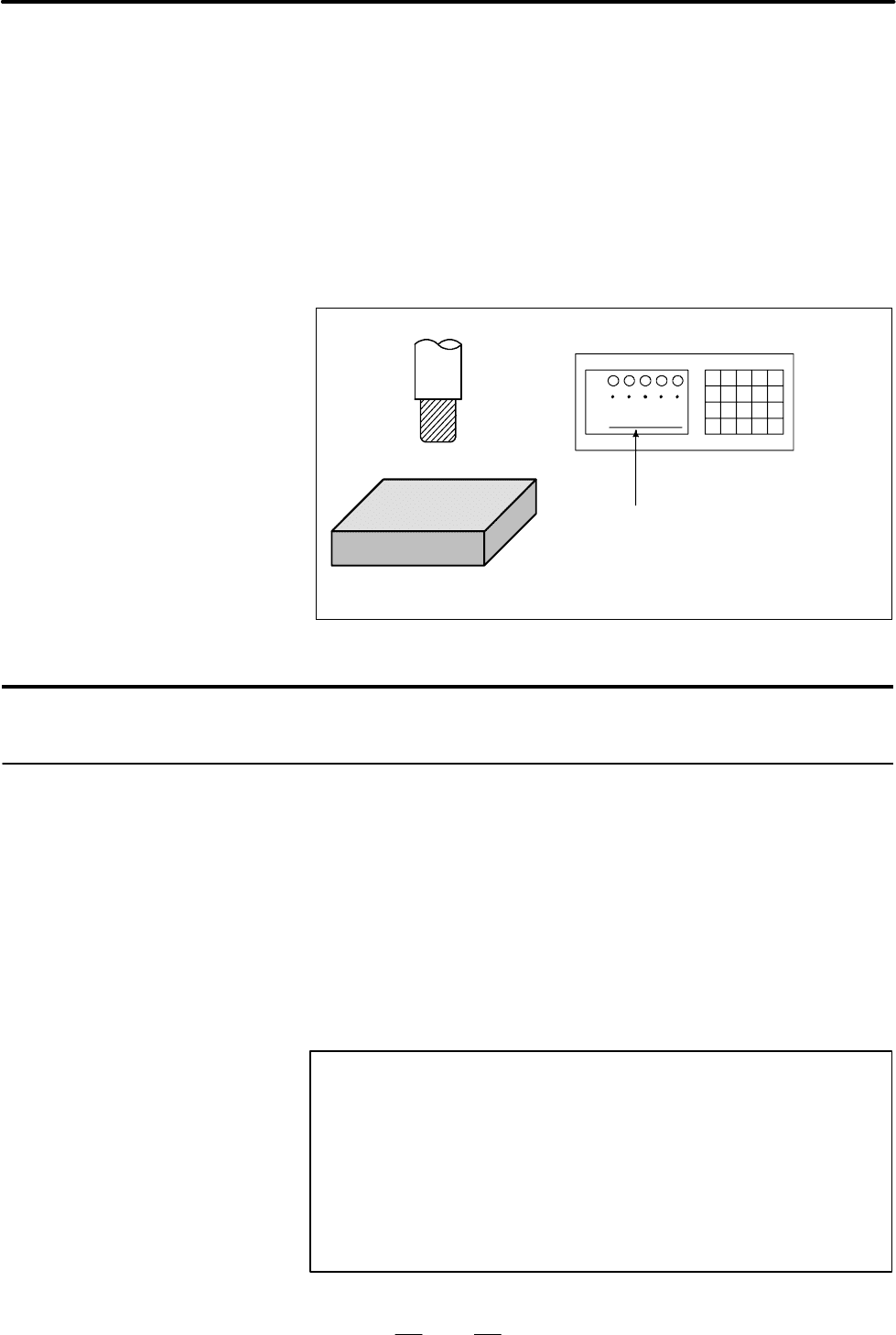

Рис.5.1Блокировка станка

Порядок выполнения блокировки станка и блокировки

вспомогательной функции

Нажмите переключатель блокировки станка на пульте опера-

тора. Инструмент не перемещается, но положение по каждой

оси на дисплее изменяется, как если бы инструмент перемещал-

ся. На некоторых станках имеется переключатель блокировки

для каждой оси в отдельности. На таких станках следует нажать

переключатели блокировки станка для тех осей, по которым

перемещение инструмента должно прекратиться. Для получе-

ния информации по блокировке станка смотрите соответству-

ющее руководство, предоставляемое изготовителем станка.

ОПАСНО

Соотношение положения между координатами заго--

товки и координатами станка до и после автомати--

ческих операций с использованием блокировки станка

может отличаться. Если соотношение изменилось,

задайте систему координат заготовки с помощью

команды установки координат или путем выполнения

ручного возврата в референтную позицию.

5.1

БЛОКИРОВКА СТАНКА

ИБЛОКИРОВКА

ВСПОМОГАТЕЛЬНОЙ

ФУНКЦИИ

D Блокировка станка

РАБОТА5. ПРОВЕРОЧНАЯ ОПЕРАЦИЯ

B--63844RU/02

504

Нажмите переключатель блокировки вспомогательной

функции на пульте оператора. Коды M, S, T и B выключены и не

выполняются. Для получения информации по блокировке

вспомогательной функции смотрите соответствующее руковод-

ство, предоставляемое изготовителем станка.

Команды M, S, T и B выполняются в состоянии блокировки

станка.

Когда в состоянии блокировки станка выдаются команды G27,

G28 или G30, команда принимается, но инструмент не

перемещается в референтную позицию, исветодиодный

индикатор возврата в референтную позицию не загорается.

КомандыM00, M01, M02, M30, M98, M99, и M198 (вызов

подпрограммы) выполняются даже в состоянии блокировки

вспомогательной функции.M-коды для вызова подпрограммы

(параметры ном. 6071 - 6079) и коды для вызова макропрог-

раммы пользователя (параметр ном. 6080 - 6089) также

выполняются.

D Блокировка

вспомогательных

функций

Ограничения

D Команды M, S, T, B

применяются только

при блокировке станка

D Возврат в

референтную позицию

при блокировке станка

D M-коды, которые не

блокируются

блокировкой

вспомогательной

функции

РАБОТА

B--63844RU/02

5. ПРОВЕРОЧНАЯ ОПЕРАЦИЯ

505

Запрограммированная скорость подачи может быть уменьшена

или увеличена на процент (%), выбранный на шкале ручной

коррекции скорости подачи. Эта функциональность использ-

уется для проверки программы.

Например, когда в программе задана скорость подачи 100

мм/мин, при установке 50% на шкале ручной коррекции

инструмент перемещается со скоростью 50 мм/мин.

Инструмент

Проверьте обработку путем

изменения значения

скорости подачи, заданного

в программе.

Скорость подачи 100 мм/мин

(задано в программе)

Скорость подачи 50 мм/мин

после ручной коррекции

скорости подачи

Заготовка

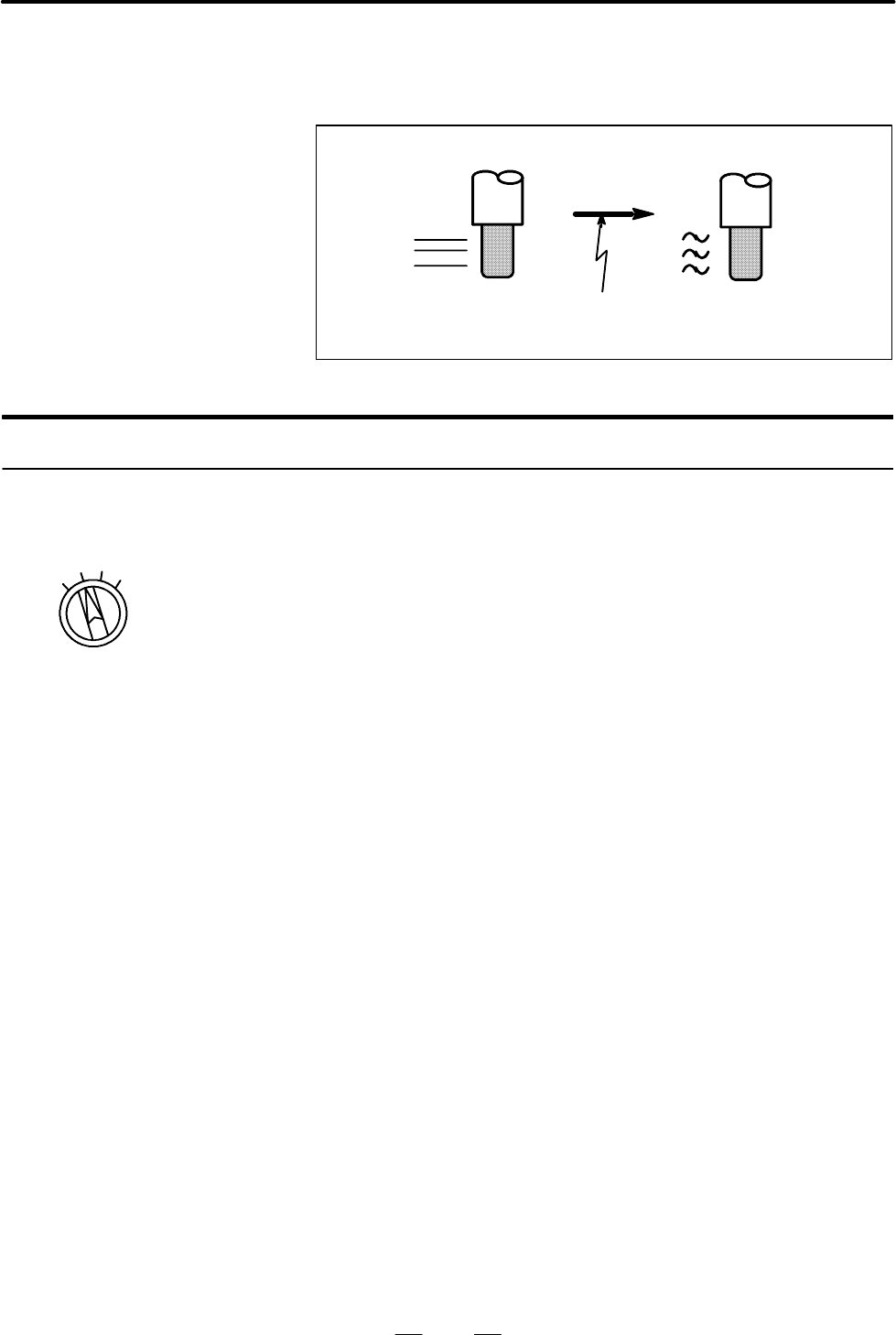

Рис.5.2Коррекция подачи

Порядок выполнения ручной коррекции скорости подачи

Установите нужное значение (%) на шкале ручной коррекции

скорости подачи, находящейся на пульте оператора станка, до

или во время автоматической операции.

На некоторых станках для ручной коррекции скорости подачи и

для ручной коррекции скорости ручной непрерывной подачи

используется одна и та же шкала Для получения информациипо

ручной коррекции скорости подачи смотрите соответствующее

руководство, предоставляемое изготовителем станка.

Ручная коррекции скорости может быть задана в диапазоне от 0

до 254. Для конкретных станков диапазон зависит от заводских

установок производителя станка.

Во время нарезания резьбы ручная коррекция скорости игнори-

руется, а заданная программой скорость подачи остается

неизменной.

5.2

РУЧНАЯ КОРРЕКЦИЯ

СКОРОСТИ ПОДАЧИ

0 200

РУЧНАЯ КОРРЕКЦИЯ

СКОРОСТИ РУЧНОЙ

НЕПРЕРЫВНОЙ ПОДАЧИ

Ограничения

D Диапазон ручной

коррекции

D Ручная коррекция во

время нарезания

резьбы

РАБОТА5. ПРОВЕРОЧНАЯ ОПЕРАЦИЯ

B--63844RU/02

506

К скорости ускоренного подвода можно применить четыре

значения ручной коррекции (F0, 25%, 50% и 100%). F0 задается

параметром (ном. 1421).

Скорость

ускоренного

подвода 10 м/мин

Ручная коррекция

50%

5 м/мин

Рис.5.3Ручная коррекция ускоренного подвода

Ручная коррекция ускоренного подвода

Выберите одну из четырех скоростей подачи с помощью

переключателя ручной коррекции ускоренного подвода во

время ускоренного подвода. Для получения информации по

ручной коррекции ускоренного подвода смотрите

соответствующее руководство, предоставляемое изготовителем

станка.

Возможны следующие типы ускоренного подвода. Ручную

коррекцию ускоренного подвода можно применить к каждому

из них.

1) Ускоренный подвод при помощи G00

2) Ускоренный подвод во время постоянного цикла

3) Ускоренный подвод в G27, G28, G29, G30, G53

4) Ручной ускоренный подвод

5) Ускоренный подвод ручного возврата на референтную

позицию

5.3

РУЧНАЯ КОРРЕКЦИЯ

УСКОРЕННОГО

ПОДВОДА

Порядок выполнения

100

25 50

LOW

Ручная коррекция

ускоренного подвода

Описание
