РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

617

УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

Для работы со станком с ЧПУ необходимо установить

различные данные на панели ручного ввода данных (MDI) для

ЧПУ. Оператор сможет контролировать состояние операции с

помощью данных, отображаемых во время операции.

В данной главе описано, как отобразить и установить данные

для каждой функции.

Ниже показана схема перехода к соответствующим экранам при

нажатии определенной функциональной клавиши на панели

ручного ввода данных. Также указываются подразделы, относя-

щиеся к каждому из экранов. Для получения информации по

каждому экрану и о порядке выполнения установки данных на

экране смотрите соответствующий подраздел. Информацию по

экранам, которыенеописанывданнойглаве, смотрите в других

главах. См. Главу 7 для получения информации об экране,

который появляется при нажатии функциональной клавиши

смотрите в руководстве, предоставляемом изготовителем

станка. См. главу 12 для получения информации об экране,

который появляется при нажатии функциональной клавиши

смотрите в руководстве, предоставляемом изготовителем

станка. См. Главу 13 для получения информации об экране,

который появляется при нажатии функциональной клавиши

смотрите в руководстве, предоставляемом изготовителем

станка. Обычно функциональная клавиша

создается

заводом-изготовителем станка и используется для макро-

элементов. Информацию об экране, который появляется при

нажатии функциональной клавиши

смотрите в

руководстве, предоставляемом изготовителем станка.

Станок может иметь ключ защиты данных, чтобы защищать

программы обработки детали, величины компенсации на

инструмент, данные установки и макропеременные пользо-

вателя. Информацию о том,гденаходитсяключзащитыданных,

и как его использовать, смотрите в руководстве, предостав-

ляемом изготовителем станка.

Общие сведения

Пояснения

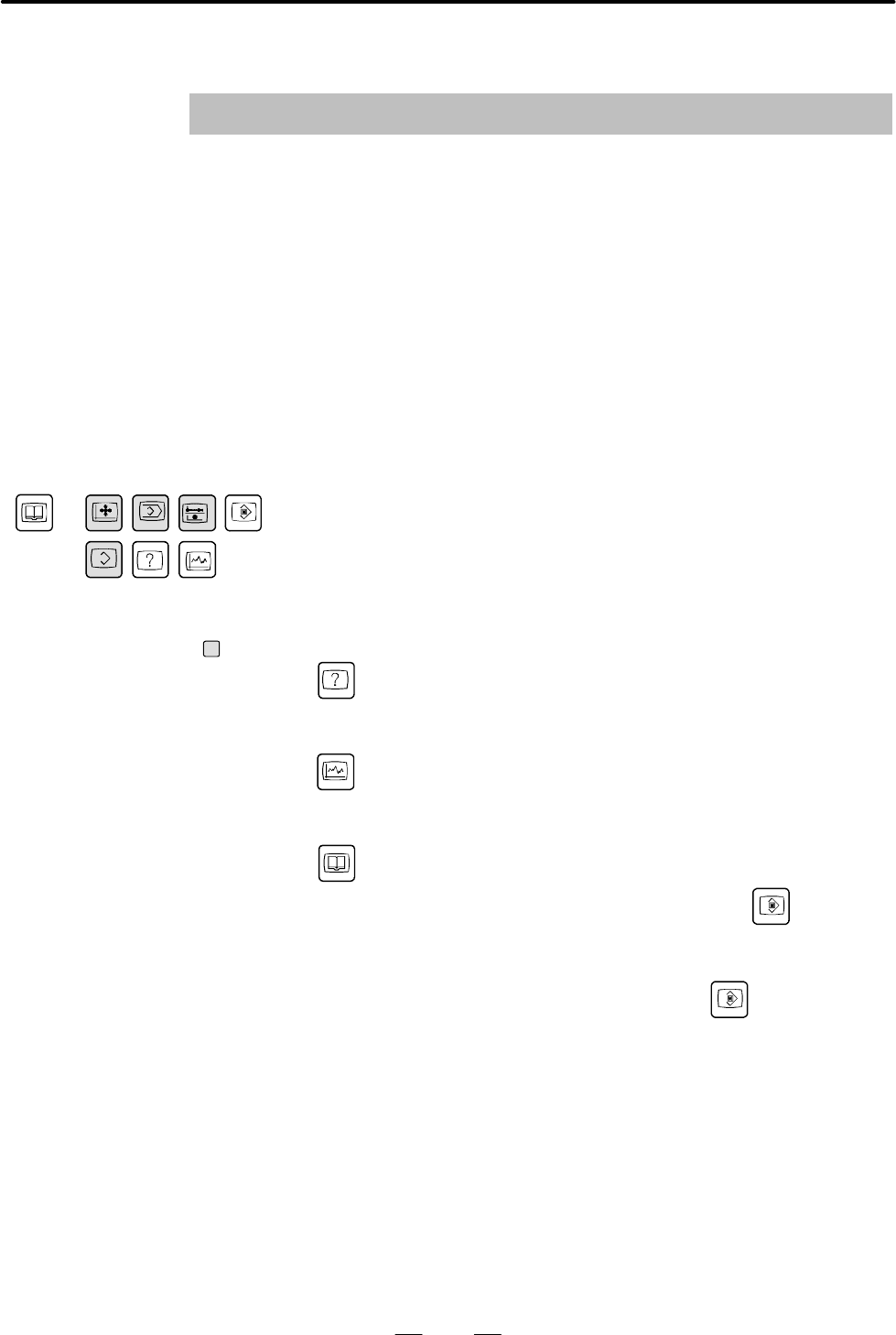

⋅Схема перехода к экрану

Функциональные клавиши

панели ручного ввода данных

(Затененные клавиши ()

описываются в данной главе).

D Ключ защиты данных

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

618

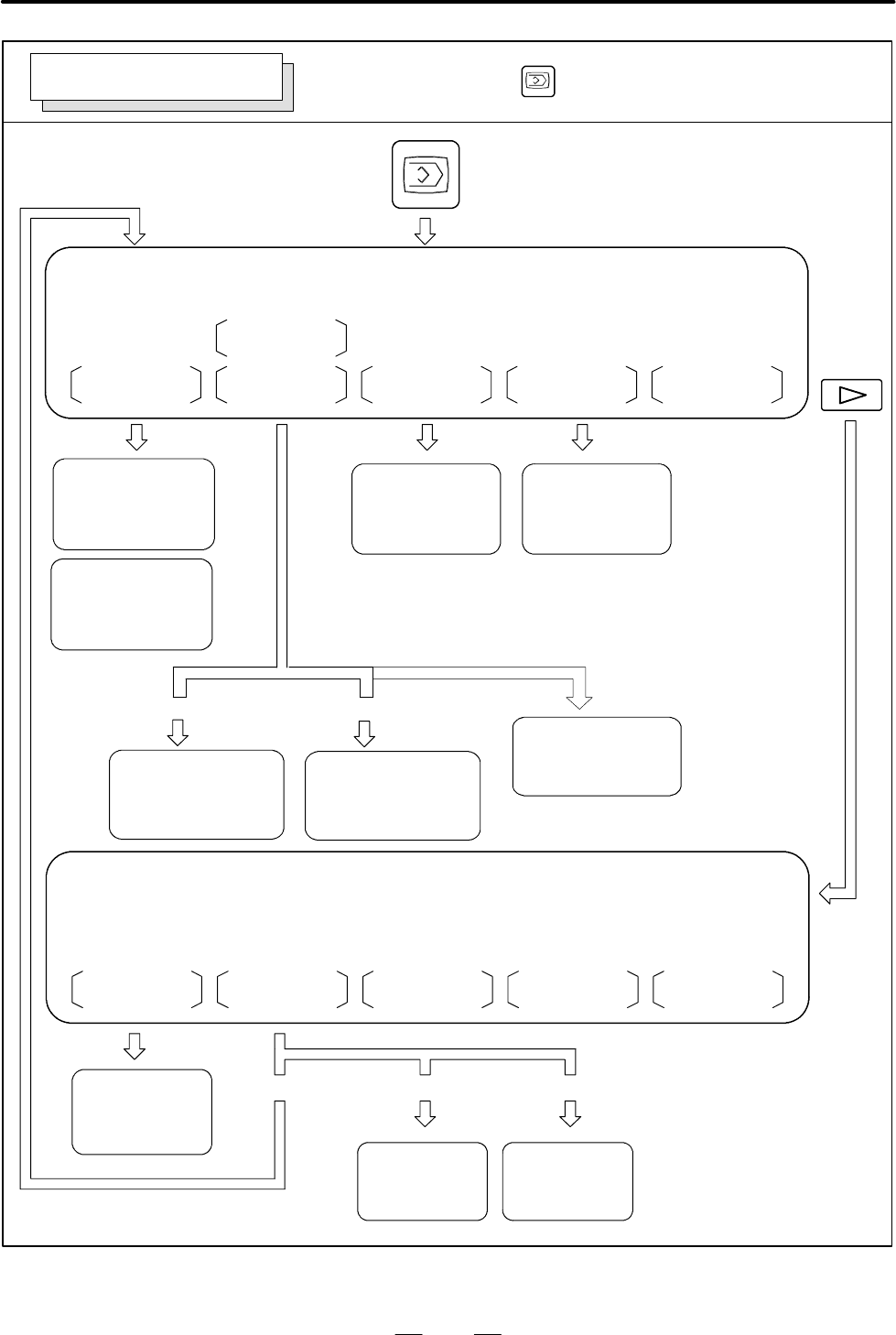

Переход к соответствующему экрану

осуществляется нажатием на

функциональную клавишу

ЭКРАН ОТОБРАЖЕНИЯ ПОЛОЖЕНИЯ

Экран текущего положения

Отображение

положения

системы координат

заготовки

⇒ См. III-- 11.1.1.

Отображение

времени работы и

числа деталей

⇒ См. III-- 11.1.6.

Отображение

фактической

скорости

⇒ См. III-- 11.1.5.

Отображение

положения

относительной

системы координат

⇒ См. III-- 11.1.2.

Общее отображение

положения для каждой

системы координат

⇒ См. III-- 11.1.3.

Ручное прерывание

с помощью

маховичка

⇒См. III--4.7.

ABS REL ALL HNDL (OPRT)

Отображение

контроля за работой

⇒Смотрите III--11.1.7.

MONI (OPRT)

Отображение

времени работы и

числа деталей

⇒ См. III-- 11.1.6.

Отображение

времени работы и

числа деталей

⇒ См. III-- 11.1.6.

Экран текущего положения

Отображение

фактической

скорости

⇒ См. III-- 11.1.5.

Отображение

фактической

скорости

⇒ См. III-- 11.1.5.

Установка значений

относительных

координат

⇒ См. III-- 11.1.2.

Установка значений

относительных

координат

⇒ См. III-- 11.1.2.

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

619

Экран программы

Отображение

содержимого

программы

⇒ См. III-- 11.2.1.

Отображение

текущего блока и

модальных данных

⇒ См. III-- 11.2.2.

PRGRM CHECK CURRNT NEXT (OPRT)

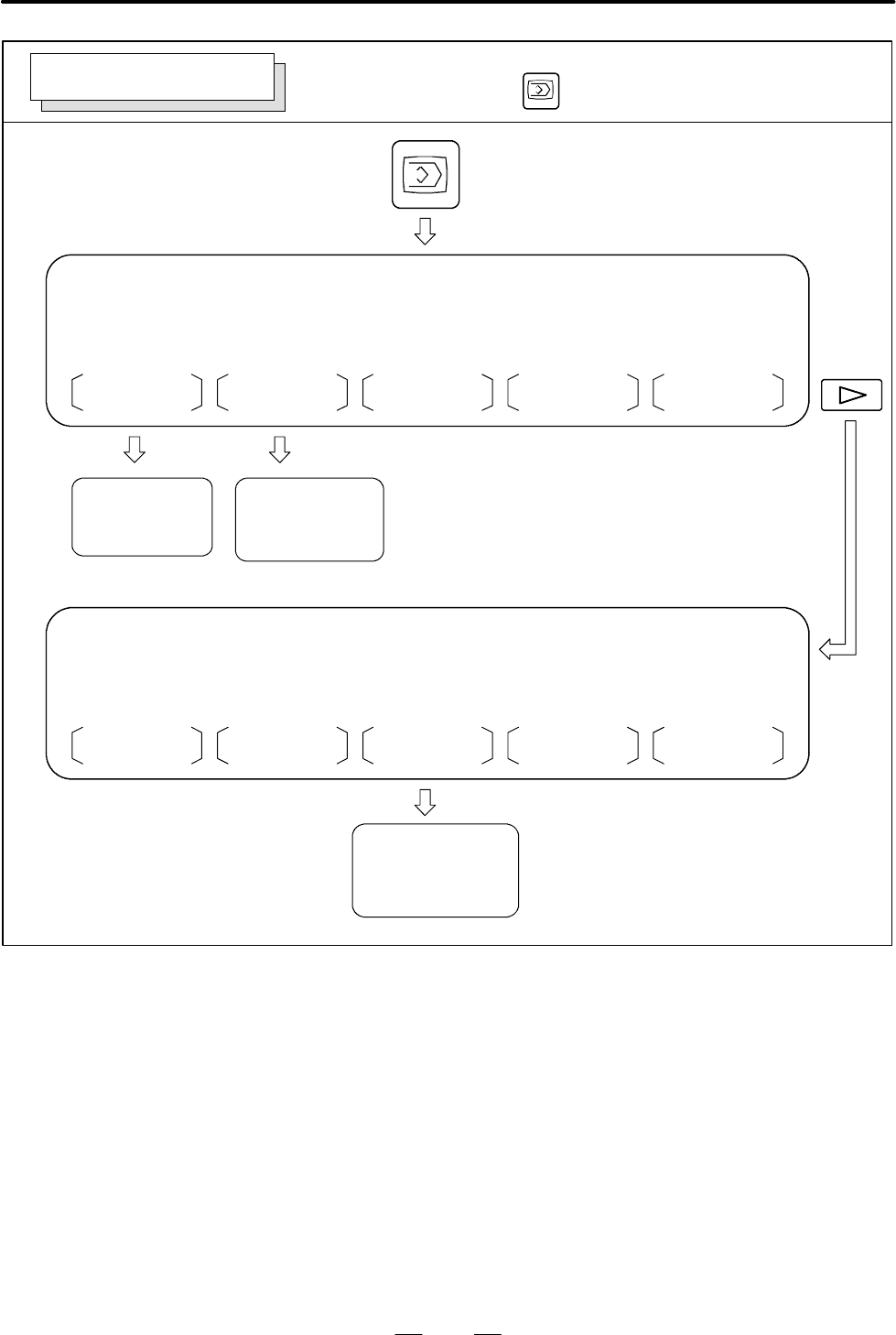

Переход к соответствующему экрану осуществляется нажатием

функциональной клавиши

в режиме MEMORY (ПАМЯТЬ) или в режиме MDI (ручной ввод данных)

ЭКРАН ПРОГРАММЫ

MEM

Отображение

текущего блока и

следующего блока

⇒ См. III-- 11.2.3.

Выполняемая программа

Значение абсолютной

координаты Расстояние

перемещения

Модальные значения

⇒ См. III-- 11.2.4.

Выполняемая программа

Значение относительной

координаты Расстояние

перемещения

Модальные значения

⇒ См. III-- 11.2.4.

Отображение номера

программы и номера

последовательности

⇒ См. III-- 11.6.1.

[ABS] [ REL ]

RSTR FL.SDL (OPRT)

MEM

Команда для

операции в режиме

ручного ввода данных

⇒ См. III-- 11.2.5.

(Отображается в режиме

ручного ввода данных)

Экран

перезапуска

программы

⇒ См. III--4.4.

[SCHDUL]

[PRGRM]

Отображение

каталога

файлов

⇒ См. III--4.5.

Ввод плана

Смотрите

III--4.5.

Экран программы

[DIR]

*: Отображается в режиме ручного ввода данных

MDI

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

620

Экран

редактирования

программы

⇒ См. III--9

Память программы

и каталог

программ

⇒ См. III-- 11.3.1.

PRGRM LIB (OPRT)

EDIT

FLOPPY (OPRT)

EDIT

Экран каталога

файлов для

флоппи--дисков

⇒ См. III--8. 8

Экран программы

ЭКРАН ПРОГРАММЫ

Переход к соответствующему экрану осуществляется нажатием

функциональной клавиши

в режиме EDIT (ПРАВКА).

Экран программы

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

621

Переключ. пульта

оператора програм.

обеспечения

⇒См. подраздел 11.4.10.

Значение коррекции на инструмент

Отображение

велич. коррекции

на инструмент

⇒ См. III-- 11.4.1.

OFFSET SETTING WORK (OPRT)

Переход к соответствующему экрану осуществляется

нажатием на функциональную клавишу

ОКНО КОРРЕКЦИИ/НАСТРОЙКИ

Отображение

данных

установки

⇒ См. III-- 11.4.3

Установка данных

коррекции на инстр.

⇒ См. III-- 11.4.1.

Настройка

параметров

⇒ См. III-- 11.4.3.

Установка величины

коррекции начала

координат заготовки

⇒ См. III-- 11.4.6.

Установка сравнения

номера последователь--

ности и останова

⇒ См. III-- 11.4.4.

Установка числа требуемых деталей

⇒ См. III-- 11.4.5.

Отображение

времени работы и

числа деталей

⇒ См. III-- 11.4.5.

Отображение

установки

времени

⇒ См. III-- 11.4.5.

Измерение длины

инструмента

⇒ См. III-- 11.4.2.

MACRO МЕНЮ OPR (OPRT)TOOLLF

Предварительная установка счетчика ресурса

инструмента Удаление выполняемых данных

⇒См. подраздел 11.4.11.

Отображение данных расширенного

управления ресурсом инструмента

⇒См. подраздел11.4.12.

Редактирование данных расширенного

управления ресурсом инструмента

⇒См. подраздел11.4.12.

Отображение меню

схемы

⇒См. подраздел 11.4.9.

Отображение

данных схемы

⇒См. подраздел 11.4.9.

Установка

макропеременных

⇒См. подраздел11.4.8.

Значение коррекции на инструмент

Отображение

системы координат

заготовки

⇒ См. III-- 11.4.6

Отображение

макро--

переменных

⇒См. подраздел 11.4.8.

Отображение пульта

оператора програм.

обеспечения

⇒См. подраздел11.4.10.

Отображение данных

управления ресурсом

инструмента

⇒См. подраздел 11.4.11

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

622

Экран параметров

PARAM DGNOS SYSTEM (OPRT)

PITCH (OPRT)

ОКНО СИСТЕМЫ

PMC

Отображение

экрана

параметров

⇒ См. III--11.5.1

Установка

параметра

⇒ См. III--11.5.1

Отображение

экрана

диагностики

⇒ См. III--7.3

SV.PRM SP.PRM

Отображение

данных

погрешности шага

⇒ См. III-- 11.5.2.

Переход к соответствующему экрану осуществляется

нажатием на функциональную клавишу

Экран параметров

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

623

Втаблице, приведенной ниже, указываются данные для каждого

экрана.

Таблица.11. Экраны установки и соответствующие данные

Нм.

Окно настройки Данные установки

Справоч.

информа-

ция

1 Значение коррекции на

инструмент

Значение коррекции на инструмент

Знач. коррекции на длину инструмента

Значение компенсации на режущий

инструмент

III--11.4.1

Измерение длины инструмента III--11.4.2

2 Установка данных

(вручную)

Запись параметров

Проверка TV

Код вывода данных на перфоленту

Единица ввода (мм/дюйм)

Канал ввода--вывода

Автоматическая вставка ном. послед--ти

Преобраз. формата ленты (F10/11)

III--11.4.3

Остановка и сравнение номера

последовательности

III--11.4.4

3 Данные установки

(зеркальное

отображение)

Зеркальное отображение III--11.4.3

4 Данные установки

(таймер)

Требуемые детали III--11.4.5

5 Переменные Общие переменные макропр. польз--ля

(#100 -- #149) или (#100 -- #199)

(#500 -- #531) или (#500 -- #599)

III--11.4.8

6 Параметр Параметр III--11.5.1

7 Погрешность шага Данные коррекции погрешности шага III--11.5.2

8 Пульт оператора

программного

обеспечения

Выбор режима

Выбор оси ручной непрерывной подачи

Ускоренный подвод при ручной

непрерывной подаче

Выборосидляруч. имп. генератора

Коэффициент увеличения для ручного

импульсного генератора

Скорость ручной непрерывной подачи

Ручная коррекция скорости подачи

Ручная коррекция ускоренного подвода

Условный пропуск блока

Единичный блок

Блокировка станка

Холостой ход

Ключ защиты

Блокировка подачи

III--11.4.10

9 Данные ресурса инст--та

(Управление ресурсом

инструмента)

Счетчик ресурса III--11.4.11

10 Данные ресурса

инструмента

(Расширенное

управление ресурсом

инструмента)

Тип счетчика ресурса (цикл или минута)

Значение ресурса

Счетчик ресурса

Номер инструмента

H--код

D--код

Новая группа инструмента

Новый номер инструмента

Пропуск инструмента

Удаление инструмента

III--11.4.12

11 Установка системы

координат заготовки

Исходное значение коррекции заготовки III--11.4.6

D Экраны установки

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

624

Нажмите функциональную клавишу , чтобы отобразить

текущее положение инструмента. Для отображения текущего

положения инструмента используются следующие три экрана:

⋅Экран отображения положения для сист. координат заготовки.

⋅Экран отображения положения для относит. сист. координат.

⋅Экран отображения общего положения.

На вышеуказанных экранах также могут отображаться скорость

подачи, время работы и число деталей. Кроме того, на этих экра-

нах может устанавливаться плавающая референтная позиция.

Функциональную клавишу

также можно использовать для

отображения нагрузки сервомотора и мотора шпинделя и

скорости вращения моторашпинделя (отображениеконтроляза

работой).

Функциональную клавишу

также можно использовать для

отображения расстояния, на которое перемещается инструмент

при ручном прерывании с помощью маховичка. Подробную

информацию о данном экране см. в III- 4.8

11.1

ЭКРАНЫ,

ОТОБРАЖАЕМЫЕ С

ПОМОЩЬЮ

ФУНКЦИОНАЛЬНОЙ

КЛАВИШИ <POS>

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

625

Данный экран отображает текущее положение инструмента в

системе координат заготовки. Текущее положение меняется в

зависимости от перемещения инструмента. Наименьшее

вводимое приращение используется в качестве единицы для

ввода числовых значений. Заголовок в верхней части экрана

указывает на то, что используются абсолютные координаты.

Порядок отображения экрана текущего положения в системе координат

заготовки.

1 Нажмите функциональную клавишу .

2 Нажмите дисплейную клавишу

[ABS].

MEM STRT MTN *** 09:06:35

[ ABS ] [ REL ] [ ALL ] [ HNDL ] [ OPRT ]

ACTUAL POSITION(ABSOLUTE) O1000 N00010

PART COUNT 5

RUN TIME 0H15M CYCLE TIME 0H 0M38S

ACT.F 3000 MM/M S 0 T0000

X 123.456

Y 363.233

Z 0.000

С помощью битов 6 и 7 параметра 3104 (DAL, DAC) можно

выбрать, будут ли отображаемые значения содержать величину

коррекциина длинуинструмента или компенсацию на режущий

инструмент.

11.1.1

Отображение

положения в

рабочей системе

координат

Пояснения

D Отображение,

содержащее значения

компенсации

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

626

На данном экране отображается текущее положение

инструмента в относительной системе координат на основе

координат, установленных оператором. Текущее положение

меняется в зависимости от перемещения инструмента. Система

приращений используется в качестве единицы для ввода

числовыхзначений. Заголовокв верхней части экрана указывает

на то, что используются относительные координаты.

Порядок отображения экрана текущего положения в относительной системе

координат

1 Нажмите функциональную клавишу .

2 Нажмите дисплейную клавишу

[REL].

MEM STRT MTN *** 09:06:35

[ ABS ] [ REL ] [ ALL ] [ HNDL ] [ OPRT ]

ACTUAL POSITION(RELATIVE) O1000 N00010

PART COUNT 5

RUN TIME 0H15M CYCLE TIME 0H 0M38S

ACT.F 3000 MM/M S 0 T0000

X 123.456

Y 363.233

Z 0.000

См. объяснения по порядку установки координат.

Текущее положение инструмента в относительной системе

координат можно переустановить на 0 или предварительно

установить на заданное значение следующим образом:

Порядок установки координаты оси на заданное значение

1 На экране относительных координат введите адрес оси

(например,Xили Y). Указатель для заданной оси начинает

мигать, и дисплейные клавишиизменяются, как показано на

рисунке слева.

2 ⋅ Чтобы переустановить координату на 0, следует нажать

дисплейную клавишу

[ORGIN]. Относительная коорди-

ната для мигающей оси переустанавливается на 0.

⋅ Чтобы предварительно установить координату на

заданное значение, следует нажать дисплейную клавишу

[PRESET]. Относительная координата для мигающей оси

устанавливается на введенное значение.

11.1.2

Отображение

положения в

относительной

системе координат

Пояснения

D Переустановка

относительных

координат

Порядок действий

ORIGIN

246,912

Y913.780

Z 578,246

MEM

PRESET
