РАБОТА

B--63844RU/02

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

707

Если обработка запрещена, то выполнение графического пост-

роения невозможно. Выполнение графического построения

невозможно во время обработки. Ниже представлены данные

для настройки и переключатели, необходимые для выполнения

графического построения:

Данные настройки и

переключатели

Состояние

Значение коррекции на

инструмент

Укажите его правильно для выполнения

графического построения, если значение

коррекции на инструмент важно.

Единичный блок Выключен

Свободный пропуск блока Укажите правильное значение.

Блокировка подачи Выключен

Частичное увеличение может выполняться на виде сверху и в

изометрии. Частичное увеличение не выполняется для графи-

ческого построения проекции по двум плоскостям.

При динамическом графическом отображении графическое

построение не может выполняться во время работы станка, даже

когдаэто возможно пристандартном графическомотображении

(см. III-12.1). Однако после выполнения графического пост-

роенияоператорможетвидеть, как инструмент перемещается по

траектории инструмента в ходе обработки благодаря отобра-

жению отметки текущей позиции инструмента. Состояние дан-

ных настройки и переключателей, связанных с выполнением

графического построения и обработкой, не должно изменяться

между выполнением графического построения и обработкой

дляправильного отображения текущейпозицииинструментана

траектории инструмента.

Ограничения

D Графические условия

D Фрагментное

увеличение

D Текущая позиция

инструмента

РАБОТА13. ФУНКЦИЯ СПРАВКИ

B--63844RU/02

708

ФУНКЦИЯ СПРАВКИ

Функция справки отображает на экране детальную ин-

формацию о сигналах тревоги, выдаваемых в ЧПУ, иоперациях

ЧПУ. Отображается следующая информация.

Когда устройство ЧПУ неисправно, или выполняется оши-

бочная программа обработки, ЧПУ входит в аварийное сос-

тояние. Наэкране справки отображается детальная информация

овыдаваемыхсигналахтревогииспособахихустранения.

Детальная информация отображается только для ограни-

ченного числа сигналов тревоги P/S. Этисигналытревогичасто

неверно понимаются, и их достаточно трудно понять.

Если у вас нет достаточных сведений об операции ЧПУ, обрати-

тесь к экрану справки для получения информации о каждой

операции.

При установке или обращении к системному параметру, если вы

не уверены в номере этого параметра, на экране справки

отображается список номеров параметров для каждой функции.

Порядок вызова функции справки

1 Нажмите функциональную клавишу на панели ручного

ввода данных. Отображается экран

HELP (INITIAL MENU)

(СПРАВКА (НАЧАЛЬНОЕ МЕНЮ)).

Рис.13(a)Экран HELP (INITIAL MENU) (СПРАВКА

(НАЧАЛЬНОЕ МЕНЮ)).

HELP (INITIAL MENU) O1234 N00001

***** HELP *****

1. ALARM DETAIL

2. OPERATION METHOD

3. PARAMETER TABLE

S 0 T0000

MEM **** *** *** 10:12:25

[ALAM] [ OPR ] [PARA] [ ] [ ]

Пользователь не может переключать дисплейное изобра-

жение с экрана

PMC или экрана CUSTOM на экран справки.

Пользователь может вернуться к стандартному экрану

ЧПУ

нажатием на или другую функциональную клавишу.

D Детальная

информация о

сигналах тревоги

D Метод работы

D Таблица параметров

Порядок выполнения

РАБОТА

B--63844RU/02

13. ФУНКЦИЯ СПРАВКИ

709

2 Нажмите дисплейную клавишу [ALAM] на экране HELP

(INITIAL MENU)

(СПРАВКА (НАЧАЛЬНОЕ МЕНЮ)) для отобра-

жения подробной информации о подаваемом сигнале

тревоги.

Стандарт.

объяснение

сигн.тревоги

Рис.13(b)Экран ALARM DETAIL, когда выдается сигнал

тревоги P/S 027

Классификация

функций

Описание

сигнала тревоги

Номер сигнала

тревоги

HELP (ALARM DETAIL) O0010 N00001

NUMBER : 027

M‘SAGE : NO AXES COMMANDED IN G43/G44

FUNCTION : TOOL LENGTH COMPENSATION C

ALARM :

IN TOOL LENGTH COMPENSATION TYPE C,

NO AXIS IS DESIGNATED IN G43 & G44

BLOCKS. IN TOOL LENGTH COMPENSATION

TYPE C, IT TRIES TO LATCH ON TO

ANOTHER AXIS WITHOUT OFFSET CANCE--

LING.

>100 S 0 T0000

MEM **** *** *** 10:12:25

[ ALAM ][ OPR ][PARA][ ] [ ]

Обратите внимание, что информация о распознанном сиг-

нале тревоги отображается только в верхней части экрана.

Если сигналы тревоги сбрасываются, когда отображен экран

справки, сигнал тревоги, отображенный на экране ALARM

DETAIL, удаляется, указывая на отсутствие сигнала

тревоги.

Рис.13(c)Экран ALARM DETAIL, когда сигнал

тревоги не выдается

HELP (ALARM DETAIL) O1234 N00001

NUMBER :

M‘SAGE :

FUNCTION :

ALARM :

<<ALARM IS NOT GENERATED>>

ENTER THE DETAIL--REQUIRED ALARM NUMBER,

AND PRESS [SELECT] KEY

>100 S 0 T0000

MEM **** *** *** 10:12:25

[ ALAM ][OPR][PARA][][]

Экран ALARM DETAIL

(ОПИСАНИЕ СИГНАЛОВ

ТРЕВОГИ)

РАБОТА13. ФУНКЦИЯ СПРАВКИ

B--63844RU/02

710

3 Для получения информации о другом номере сигнала

тревоги, сначала введите номер сигнала тревоги, затем

нажмите дисплейную клавишу

[SELECT]. Данная операция

полезна для получения сведений о сигналах тревоги,

которые не возникли на данный момент.

Рис.13(d)Как выбрать все ОПИСАНИЯ

СИГНАЛА ТРЕВОГИ

>100 S 0 T0000

MEM **** *** *** 10:12:25

[ ] [ ] [ ] [ ] [ SELECT ]

Если в качестве примера выбран сигнал тревоги P/S 100,

экран выглядит следующим образом.

Рис.13(e)Экран ALARM DETAIL, когда выбран сигнал

тревоги P/S 100

HELP (ALARM DETAIL) O1234 N00001

NUMBER : 100

M‘SAGE : PARAMETER WRITE ENABLE

FUNCTION :

ALARM :

<<ALARM IS NOT GENERATED>>

>100 S 0 T0000

MEM **** *** *** 10:12:25

[ ] [ ] [ ] [ ] [ SELECT ]

4 Для определения порядка выполнения операций для ЧПУ,

нажмите дисплейную клавишу

[OPR] на экране HELP

(INITIAL MENU)

. После этого отобразится экран меню

OPERATION METHOD.

Рис.13(f)Экран меню OPERATION METHOD

HELP (OPERATION METHOD) O1234 N00001

1.PROGRAM EDIT

2.SEARCH

3.RESET

4. DATA INPUT WITH MDI

5.DATA INPUT WITH TAPE

6.OUTPUT

7.INPUT WITH FANUC CASSETTE

8.OUTPUT WITH FANUC CASSETTE

9. MEMORY CLEAR

MEM 00 : 00 : 00

**** *** ***

S 0 T0000

PARA

(OPRT)ALAM

OPR

Длявыбора порядка выполнения операций, введите с клави-

атуры номер элемента, затем нажмите клавишу

[SELECT].

Экран OPERATION METHOD

(МЕТОД РАБОТЫ)

РАБОТА

B--63844RU/02

13. ФУНКЦИЯ СПРАВКИ

711

Рис.13(g)Как выбрать любой экран OPERATION METHOD

>1 S 0 T0000

MEM **** *** *** 10:12:25

[][][ ][][SELECT]

Например, когда выбрано “1. PROGRAM E DIT” (”1.

РЕДАКТИРОВАНИЕ ПРОГРАММЫ”)

, например, отображается

экран, показанный на рис.13(h).На каждом экране

OPERATION METHOD можно изменить отображаемую стра-

ницу нажатием на клавишу перелистывания страниц PAGE.

Текущий номер страницы показан в верхнем правом углу

экрана.

Каждый элемен

Страница/макс.

страниц

Операция

Установленный

режим

Размещение

операции

Порядок

выполнения

операций

Рис.13(h)Выбранный экран OPERATION METHOD

HELP (OPERATION METHOD) 01234 N00001

<< 1. PROGRAM EDIT >> 1/4

*DELETE ALL PROGRAMS

MODE : EDIT

SCREEN : PROGRAM

OPR : (O--9999) -- <DELETE>

*DELETE ONE PROGRAM

MODE : EDIT

SCREEN : PROGRAM

OPR : (O+PROGRAM NUMBER) -- <DELETE>

>_ S 0 T0000

MEM **** *** *** 10:12:25

[ALAM][ OPR ][ PARA ][ ][ ]

5 Для возврата к экрану меню OPERATION METHOD, нажмите

клавишу

ВОЗВРАТА В МЕНЮ для повторного отображения

”

[OPR]”, затем нажмите снова клавишу [OPR].

Для непосредственного выбора другого экрана

OPERATION

METHOD

на экране, показанном на рис.13(h),введите с

клавиатуры номер элемента и нажмите клавишу

[SELECT].

Рис.13(i)Как выбрать другой экран OPERATION METHOD

>3 S 0 T0000

MEM **** *** *** 10:12:25

[ ] [ ] [ ] [ ] [ SELECT ]

6 Если вы не уверены в номере системного параметра,

подлежащего установке, или для обращения к системному

параметру, нажмите клавишу [PARA] на экране HELP (INITIAL

MENU)

. Отображается перечень номеров параметров для

каждой функции.(См. рис.13(j).)На экране параметров

можно изменить отображаемую страницу. Текущий номер

Клавиша ВОЗВРАТА В МЕНЮ

Экран PARAMETER T ABLE

РАБОТА13. ФУНКЦИЯ СПРАВКИ

B--63844RU/02

712

страницы показан в верхнем правом углу экрана.

Рис.13(j)Экран PARAMETER TABLE

HELP (PARAMETER TABLE) 01234 N00001

1/4

* SETTEING (No. 0000∼)

* READER/PUNCHER INTERFACE (No. 0100 ∼)

* AXIS CONTROL

/SETTING UNIT (No. 1000∼)

* COORDINATE SYSTEM (No. 1200∼)

* STROKE LIMIT (No. 1300∼)

* FEED RATE (No. 1400∼)

* ACCEL/DECELERATION CTRL (No. 1600∼)

* SERVORELATED (No. 1800∼)

* DI/DO (No. 3000∼)

>_ S 0 T0000

MEM **** *** *** 10:12:25

[ALAM][OPR][PARA ][ ][ ]

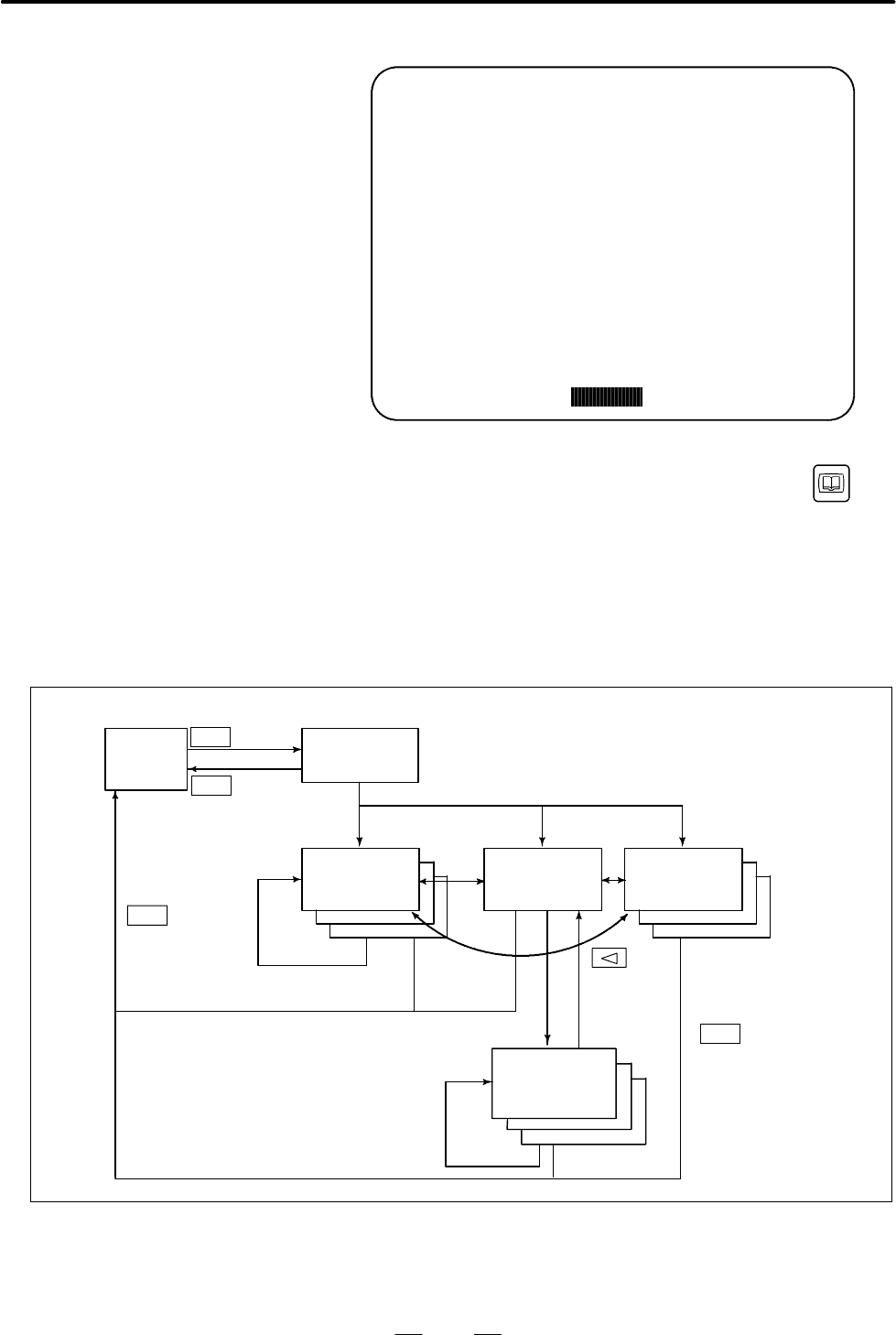

7 Длявыходаизэкранасправкинажмитеклавишу или

другую функциональную клавишу.

[ALAM]

Экран

ALARM

DETAIL

Экран OP--

ERATION

METHOD

Экран PA--

RAMETER

TABLE

[OPR] [PARA]

клавиша

Экран

ЧПУ

Экран каждой

команды,

задающей

операцию

[OPR]

(НОМ.)+[SELECT]

(НОМ )+[SELECT]

клавиша

или

функ--

циональная

клавиша

Экран HELP

INITIAL MENU

HELP

клавиша

или

функциональная

клавиша

HELP

Клавиша PAGE

клавиша

или

функциональ--

ная клавиша

HELP

(НОМ.)+[SELECT]

Пояснение

D Конфигурация экрана

справки

IV. MANUAL GUIDE 0i

B-63844RU/02 MANUAL GUIDE 0i 1.MANUAL GUIDE 0i

- 715 -

1 MANUAL GUIDE 0i

1.MANUAL GUIDE 0i MANUAL GUIDE 0i B-63844RU/02

- 716 -

1.1 ОБЩАЯ ИНФОРМАЦИЯ

MANUAL GUIDE 0

i был создан для облегчения процесса

создания управляющих программ механообработки деталей для

систем управления серии 0

i-MB. УП включает в себя набор

инструкций механообработки, выбранные оператором для

выполнения.

В УП обработки деталей для написания инструкций используется

алфавитный текст, а в качестве целевых значений этих

инструкций численные значения. Таким образом, программу для

ЧПУ можно создавать в виде последовательности инструкций,

каждая из которых задает выполнение операции

механообработки. Решение задач комплексной механообработки

решается за счет комбинирования операций механообработки.

С процессом создания УП могут быть сопряжены некоторые

сложности, если оператор слабо знаком с языком

программирования, используемом в ЧПУ. MANUAL GUIDE 0

это передовая система программирования, призванная помочь

оператору в написании УП обработки деталей под ЧПУ.

MANUAL GUIDE 0

i предлагает в качестве вспомогательного

материала текстовую и графическую информацию, которая

появляется на экране ЧПУ. ПО предлагает пользователю ввести

данные, в соответствии с которыми будет создаваться

инструкция программы обработки.

Кроме этого, MANUAL GUIDE 0

i позволяет пользователю

редактировать уже имеющиеся программы обработки. Выделив

нужную строку УП, пользователь может внести необходимые

изменения аналогично оригинальному методу создания

программы обработки детали. В процессе разработки программы

можно использовать включенную справочную систему в режиме

он-лайн, так же ее можно использовать в качестве справочного

руководства по программированию.
