РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

687

Если задан номер внешнего сообщения для оператора, начи-

нается обновление данных внешних сообщений для оператора;

это обновление продолжается до тех пор, пока не будет задан

новый номер внешнего сообщения для оператора или не будет

задано удаление данных журнала внешних сообщений для

оператора.

Чтобы очистить данные внешних сообщений для оператора,

нажмите дисплейную клавишу

[CLEAR]. Это очищает все

данные журнала внешних сообщений для оператора.

(Установите MSGCR (бит 0 параметра ном. 3113) на 1.)

Обратите внимание, что когда изменены MS1 и MS0 (биты 7 и 6

параметра ном. 3113), используемые для установки числа

элементов данных журнала внешних сообщений для оператора,

которые должны отображаться, очищаются все существующие

данные журнала внешних сообщений для оператора.

Пояснения

D Обновление данных

журнала внешних

сообщений для

оператора

D Очистка данных

журнала внешних

сообщений для

оператора

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

688

Если нет необходимости в индикации экрана, свет задней

подсветки ЖК-дисплея может быть погашен выключением

задней подсветки.

Экран можно очистить нажатием определенных клавиш. Также

можно задать автоматическую очистку экрана, если в период

времени, заданный в параметре, клавиши не нажимаются.

Тем не менее, свет задней подсветки может постепенно слабеть,

когда очистка экрана и повторная индикация экрана повто-

ряются без необходимости. Тот же результат можно получить,

когда экран очищается более часа.

При удерживании клавиши и нажатии произвольной

функциональной клавиши происходит очистка экрана.

Порядок стирания отображения экрана

Удерживание клавиши и нажатие произвольной функ-

циональной клавиши (например,

и ).

Нажмите произвольную функциональную клавишу.

11.8

ОЧИСТКА ЭКРАНА

11.8.1

Стирание

отображения экрана

Порядок действий

D Очистка экрана

D Восстановление

экрана

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

689

Экран ЧПУ автоматически очищается, если в период времени,

заданный в параметре (вминутах), клавиши не нажимаются.

Экран восстанавливается нажатием на любую клавишу.

Порядок автоматического стирания отображения экрана

Экран ЧПУ очищается по истечении периода времени

(вминутах), заданного параметром ном. 3123, при условии

соблюдения следующего:

Условия очистки экран ЧПУ

D Параметр ном.3123установлен не на 0.

D Никакая из следующих клавиш не была нажата:

Клавиши MDI

Дисплейные клавиши

Клавиши ввода внешних устройств

D Сигнал тревоги не выдан.

Очищенный экран ЧПУ восстанавливается при соблюдении

хотя бы одного из следующих условий:

Условия восстановления экрана ЧПУ

D Какая-либо из следующих клавиш была нажата:

Клавиши MDI

Дисплейные клавиши

Клавиши ввода внешних устройств

D Сигнал тревоги выдан.

На некоторых станках имеется специальная клавиша восста-

новления экрана. Для получения информации о местопо-

ложении и использовании данной клавиши смотрите руковод-

ство, поставляемое изготовителем станка.

Если параметр ном.3123установлен на 0, очистка экрана с

помощью клавиши

и функциональной клавиши

(III-11.8.1) отключается.

ОСТОРОЖНО

Нажатие на любую клавишу во время очистки возоб--

новляет отображение экрана. Однако в данном случае

начинается действие функции, соответствующей

нажатой клавише. Поэтому не нажимайте клавишу

или для восстановления экрана.

11.8.2

Автоматическое

стирание

отображения экрана

D Очистка экрана

D Восстановление

экрана

Пояснения

D Очисткаэкранас

использованием +

функциональной

клавиши

РАБОТА

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

B--63844RU/02

690

ФУНКЦИИ ГРАФИЧЕСКОГО ПОСТРОЕНИЯ

Существует две функции графического построения. Первая -

это функция графического построения, авторая- динамическая

функция графического построения.

Функция графического построения используется для графи-

ческого представления траектории движения инструмента, за-

данной исполняемой в настоящий момент на экране прог-

раммой Кроме того, функция графического построения

позволяет увеличить/уменьшить экран.

Динамическую функцию графического построения можно ис-

пользовать для рисования траектории перемещения

инструмента и профиля механообработки.

Для графического построения перемещения инструмента мож-

но использовать масштабирование и объемное изображение На

схеме профиля механообработки можно показать текущий ста-

тус выполнения механообработки посредством моделирования.

Так же можно рисовать заготовки для профилирования.

Функцияфоновогографическогопостроения позволяетвыпол-

нять процесс графического построения одной программой, вто

время как механообработка выполняется другой управляющей

программой.

В этом разделе дается общее описание процедур графического

построения, а так же параметров для следующих функций и

процедур:

1. Графическое отображение траектории движения инстру-

мента, заданнойисполняемой в настоящиймоментнаэкране

программой, с помощью функции графического построения

2. Графическое отображение траектории перемещения инстру-

мента с помощью динамической функции графического

построения.

РАБОТА

B--63844RU/02

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

691

На экране можно представить запрограммированную траек-

торию движения инструмента в виде чертежа, что позволяет

проверить ход обработки, наблюдая за траекторией на экране.

Кроме того, можно также увеличить/уменьшить экран.

Перед начало графического построения необходимо задать ряд

параметров.

При использовании динамической функции графического пос-

троения, функцию графического построения, описанную в

этом разделе, использовать нельзя. Сведения о функции

динамического графического построения см. вразделе12.2

Порядок вывода графического изображения на экран

1 Нажмите функциональную клавишу . Нажмите

клавишу

на небольшом устройстве ручного ввода

данных. Появляется графический экран, показанный ниже.

(Если экран не появляется, нажмите дисплейную клавишу

[PARAM].)

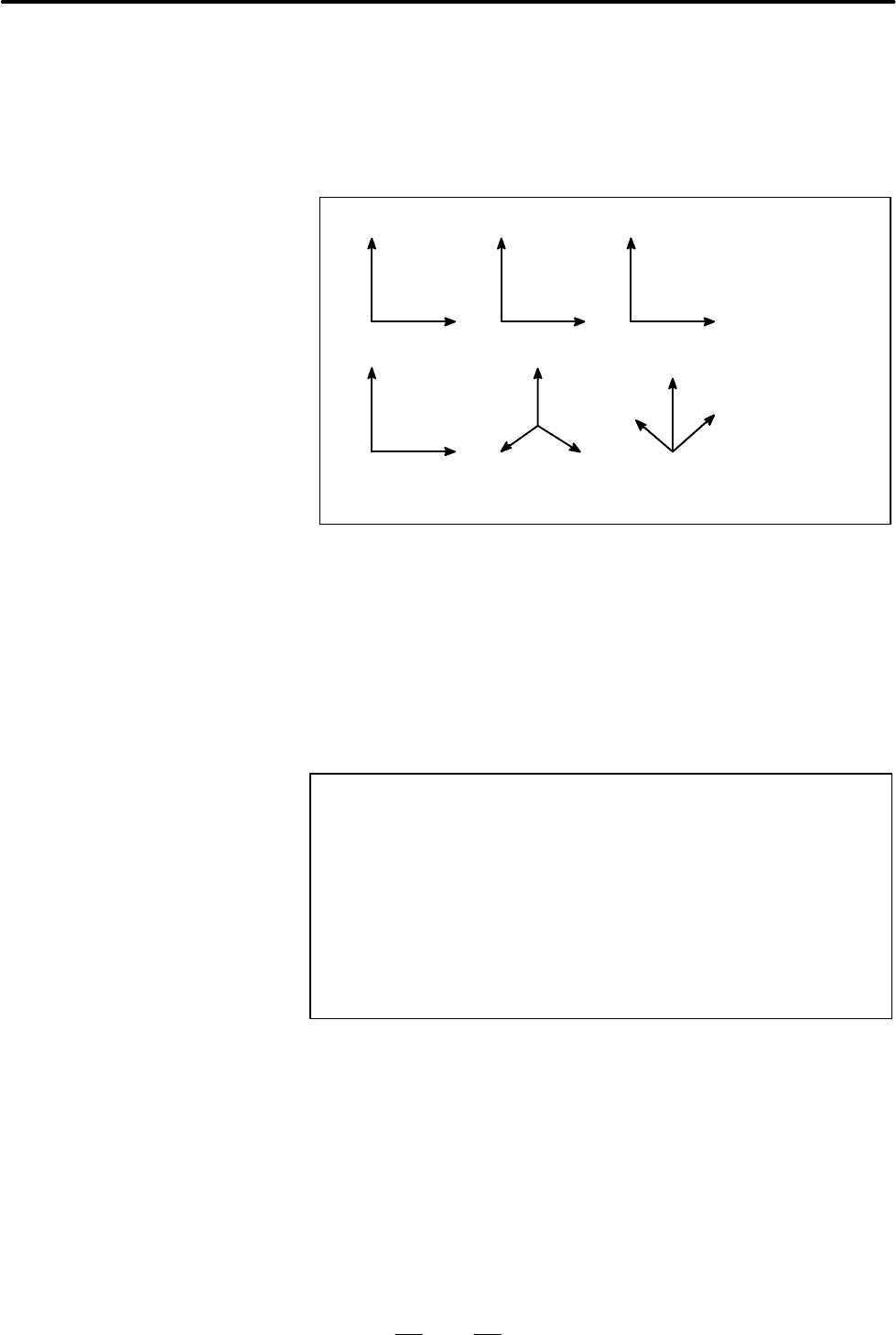

GRAPHIC PARAMETER

MDI

**** *** ***

14 : 23 : 54

O0000

N00000

GRAPH

AXES P=

(XY=0.YZ=1,ZY=2, XZ=3, XYZ=4, ZXY=5)

RANGE (MAX.)

X= 115000 Y= 150000 Z= 0

RANGE (MIN.)

X= 0 Y= 0 Z= 0

SCALE K= 70

GRAPHIC CENTER

X= 57500 Y= 75000 Z= 0

PROGRAM STOP N= 0

AUTO ERASE A= 1

PARAM

2 С помощью клавиш перемещения курсора поместите курсор

на параметр, подлежащий установке.

3 Введите данные, затем нажмите клавишу .

4 Повторяйте шаги 2 и 3 до тех пор, пока не будут заданы все

необходимые параметры.

5 Нажмите дисплейную клавишу

[GRAPH].

12.1

ГРАФИЧЕСКОЕ


Порядок выполнения

РАБОТА

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

B--63844RU/02

692

6 Начинается автоматическая операция, инаэкранеотобра-

зится чертеж перемещения рабочих органов станка.

MEM

**** *** ***

14 : 23 : 03

0001

00012

GRAPHPARAM

S0T

X 0.000

Y 0.000

Z 0.000

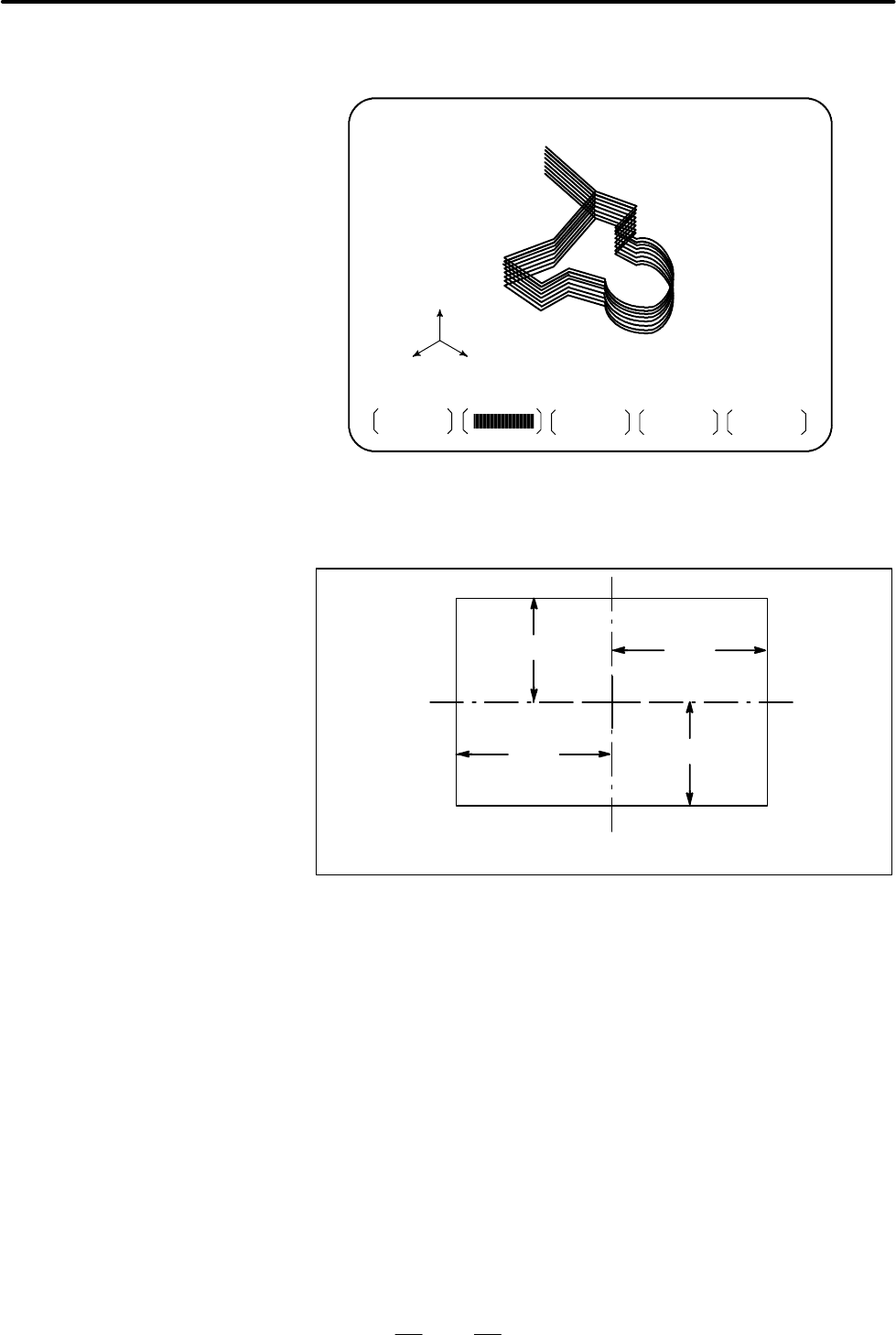

Размер окна графического построения будет следующим:

Gc : Центр экрана

Примечание:()укажите значения для модели устройства

отображения с 7 дисплейными клавишами.

45(75)мм

72мм

(120)

72мм

(120)

45(75)мм.

Рис.12.1(a)Графический диапазон

Как показано на Рис.12.1(a),максимальный графический диа-

пазон составляет область размером примерно 144 мм (ширина)

× 90 мм (высота) для модели устройства отображения с 7 дис-

плейными клавишами и примерно 240 мм (ширина) ×150 мм

(высота) для модели устройства отображения с 12 дисплейными

клавишами.

Для графического построения фрагмента программы в пределах

фактического графического диапазона необходимо задать гра-

фическим диапазон по одному из нижеприведенных методов:

1. Задайте координаты центра диапазона и увеличение.

2. Задайте макс. имин. координаты диапазона в программе.

В зависимости от того, какие параметры были заданы послед-

ними используются методы

1 или 2. Установленный графи-

еский диапазон сохраняется после выключения питания.

Пояснение

D RANGE (Фактический

графический

диапазон)

D Настройка

графического

диапазона.

РАБОТА

B--63844RU/02

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

693

Задайте центр графического диапазона в центре экрана. Если

диапазон графического построения, заданный в программ ле-

жит в пределах фактического графического диапазона, то уста-

новите коэффициент увеличения равным 1(фактическая вели-

чина устанавливается равной 100).

Когда диапазон превышает максимальный или меньше мини-

мального, необходимо изменить величину коэффициента уве-

личения. Коэффициент увеличения может составлять от 0.01 до

100.00-кратного увеличения, и он определяется следующим

образом;

Графическое увеличение = Коэффициент графического

увеличения (

H), или графического увеличения (V),

независимо от того, какой меньше

Коэффициент графического увеличения

H =α/(длина в

программе по горизонтальной оси)

Коэффициент графического увеличения

V=β/(длина в

программе по вертикальной оси)

α:144мм(для модели ЖК-дисплея с 7 дисплейн. клавишами)

:90мм

α:240мм(для модели ЖК-дисплея с 12 дисплейн. клавишами)

:150мм

Gc : Центр экрана

Программа

Графический

диапазон до

применения

увеличения

Графический

диапазон после

применения

увеличения

Для графического увеличения всегда в расчет

берется центр экрана.

Графический диапазон

до применения

увеличения

Графический диапазон

после применения

увеличения

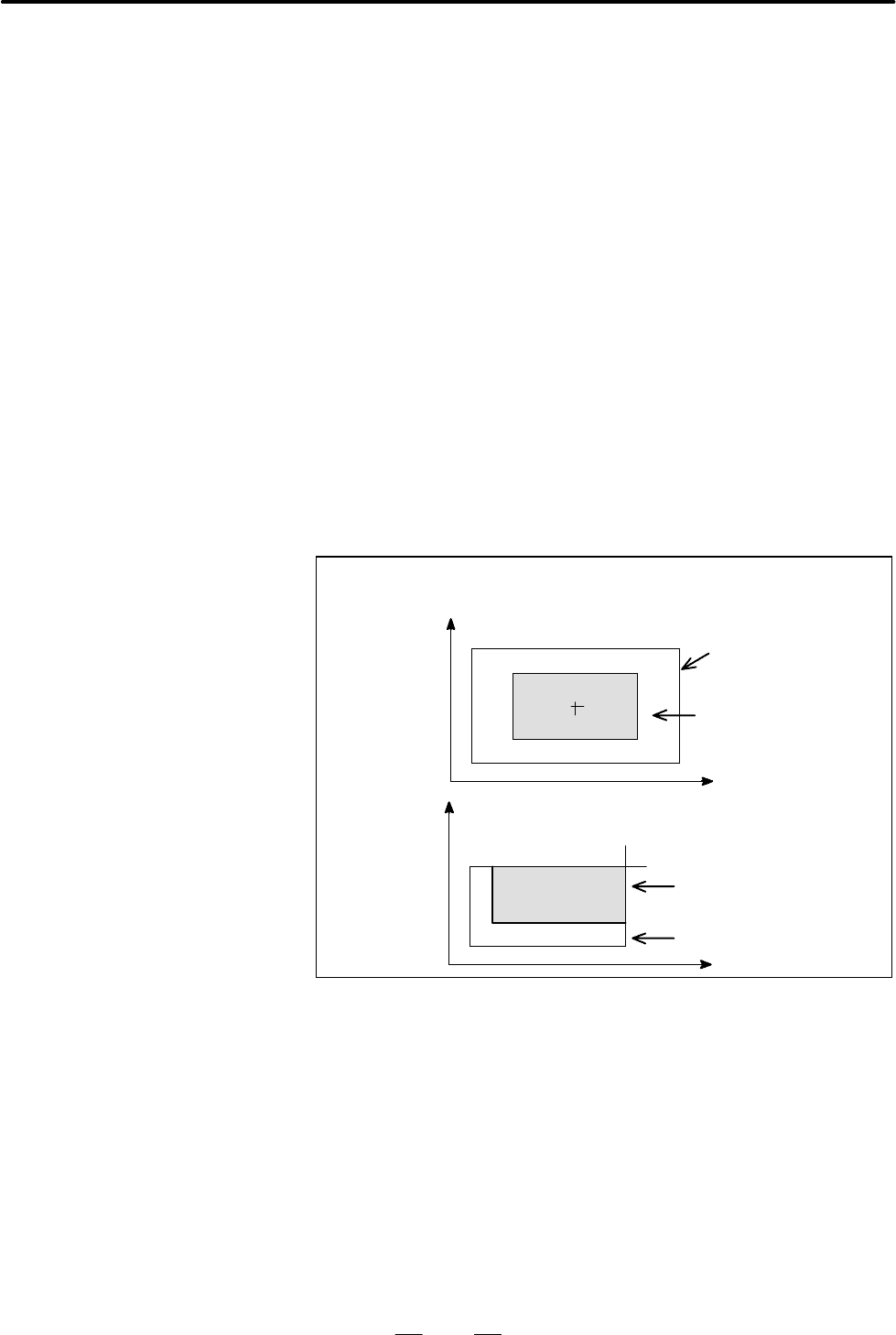

Рис.12.1(b)Применение графического увеличения (Пример

увеличения)

1. Установка координат

центра графического

диапазона и коэффициента

графического увеличения

РАБОТА

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

B--63844RU/02

694

Когда фактическая траектория перемещения инструмента не

лежит возле центра экрана, метод 1 приведет к тому, что траек-

тория движения инструмента будет построена с превышение

диапазона, если коэффициент увеличения не задан верно.

Во избежание таких ситуаций задаются следующие шесть

параметров;

Графический диапазон (Макс.) X

Графический диапазон (Макс.) Y

Графический диапазон (Макс.) Z

Графический диапазон (Мин)X

Графический диапазон (Мин.) Y

Графический диапазон (Мин.) Z

С помощью вышеприведенных параметров ЧПУ определяет

центр экрана (Gcx, Gcy, Gcz) следующим образом;

Gcx = (X (Макс.) + X (Мин.))/2

Gcy = (Y (Макс.) + Y (Мин.))/2

Gcz = (Z (Макс.) + Z (Мин.))/2

Величина будет выражена в 0.001 или 0.0001 дюйма, в

зависимости от системы измерения.

Графическоеувеличениеприменяетсяавтоматически. Когда

графический диапазон задан, не требуется проводить расчет

координат центра и коэффициента увеличения.

Начало координат и цент графического построения не изме-

няется, даже если меняется точка начала координат заготовки.

Иначе говоря, точка начала координат заготовки всегда согла-

сована с точкой начала координат графического построения.

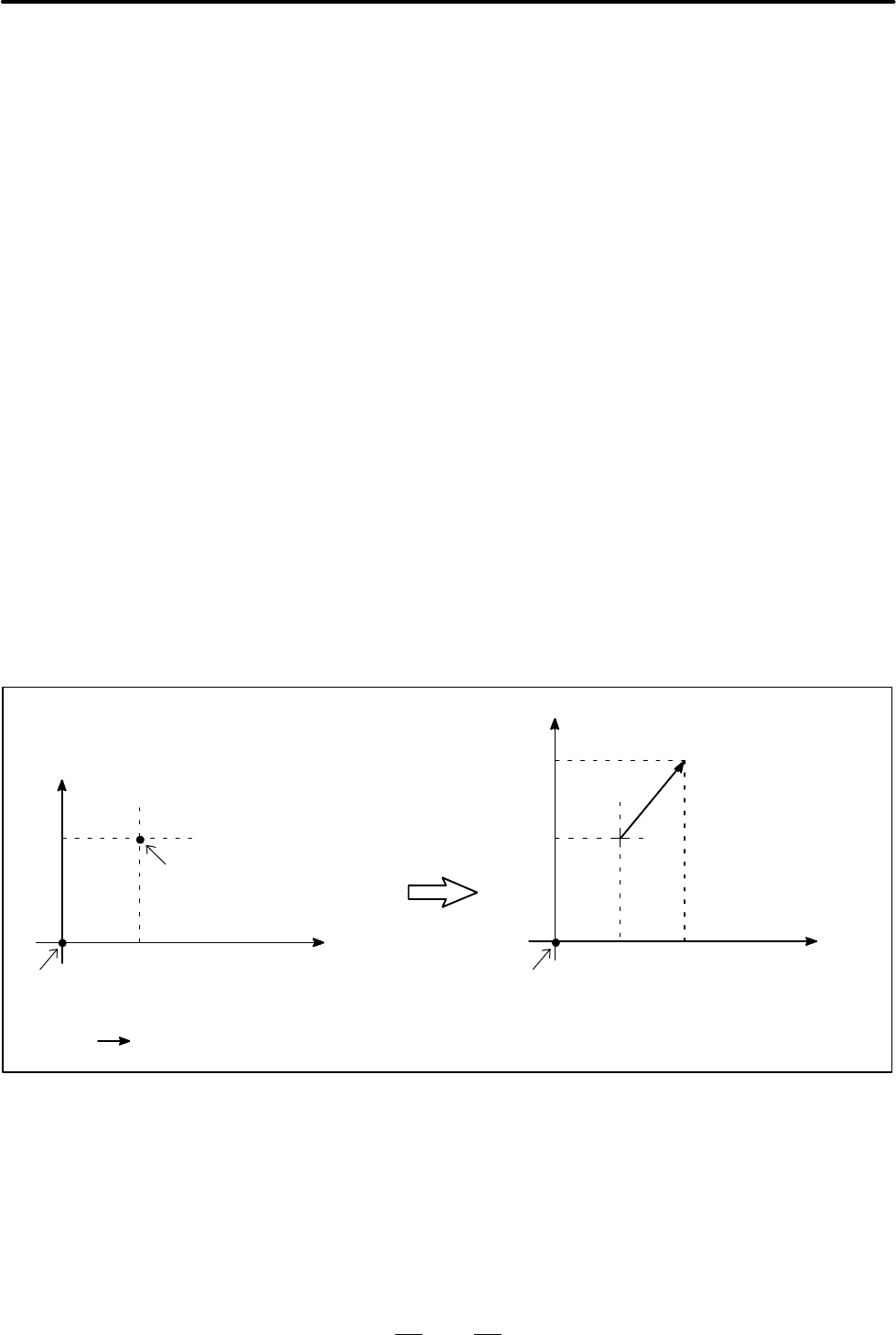

(Пример)

Начало координат графического построения

(=30мм,50мм)

G92 X60. Y90. ;

После выполнение

Начало координат графического построения =

началу координат заготовки

Центр графики (60мм,90мм)

Как показано на примере вверху, когда задается код G92, происходит перемещение, как указано

стрелкой . Положение начала координат или центра графического построения не изменяется.

Центр графики

Рис. 12.1 (c) Начало координат заготовки и графического построения

2. Настройка макс. имин.

координат графического

диапазона в

программе

D Система координат

заготовки и

графическое

отображение

РАБОТА

B--63844RU/02

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

695

⋅ AXES (ОСИ)

Укажите плоскость, которая будетиспользоваться дляграфи-

ческого построения. Пользователю предлагается на выбор

следующие шесть систем координат.

При двухконтурном управлении для каждого резцедержателя

можно выбрать различную систему координат чертежа.

YYZ

(1) (2) (3)

(4) (5)

(6)

=0 : Выберите (1)

=1 : Выберите (2)

=2 : Выберите (3)

=3 : Выберите (4)

=4 : Выберите (5)

=5 : Выберите (6)

Уго вращения (горизонт., вертик.) для изометрического графического

изображения 5) и 6) установлен равным 45° вобоихслучаях.

Рис.12.1(d)система координат

⋅ RANGE (Max., Min) (ДИАПАЗОН Макс., Мин.)

Диапазон графического построения задается с помощью вве-

дения максимального и минимального значения по каждой

оси.

X=Максимальное значение X=Минимальное значение

Y=Максимальное значение Y=Минимальное значение

=Максимальное значение Z=Минимальное значение

Допустимый диапазон: 0 - 9999999

ПРИМЕЧАНИЕ

1 Единицы измерения -- 0.001 мм или 0.0001 дюйм.

Обратите внимание, максимальное значение должно

превышать минимальное значения по каждой оси.

2 Когда графический диапазон задается через пара--

метры с макс. имин. значениями, не задавайте после

этого параметры, используемые для коэффициента

увеличения и координат центра экрана. Вступают в си--

лу только те параметры, которые заданы последними.

⋅ SCALE (МАСШТАБ)

Задайте коэффициент графического увеличения

Диапазон настройки -0до 10000 (единицы измерения

:0.01Х).

D Параметр

графического

изображения

РАБОТА

12. ФУНКЦИИ ГРАФИЧЕСКОГО

ПОСТРОЕНИЯ

B--63844RU/02

696

⋅ GRAPHIC CENTER

(ЦЕНТ ГРАФИЧЕСКОГО ПОСТРОЕНИЯ)

Задайте величину в координатах в системе координат заго-

товки для центра графического построения.

ПРИМЕЧАНИЕ

1 Когда заданы величины MAX (Макс) и MIN (Мин) пара--

метра RANGE (диапазон), значения будут выставлены

автоматически при выполнении графического постро--

ения.

2 Когда графический диапазон задается через коэф--

фициент увеличения и координаты центра экрана, не

задавайте после этого параметры Макс. иМинзначе--

ний. Вступают в силу только те параметры, которые

заданы последними.

⋅ PROGRAM STOP (ОСТАНОВКА ПРОГРАММЫ)

Задайте номер последнего исполняемого блока, когда

необходимо выполнить фрагмент графического построения.

Эта величина автоматически удаляется и задается равной -1

после однократного выполнения графического построения.

⋅ AUTO ERASE (АВТОМАТИЧЕСКОЕ УДАЛЕНИЕ)

1: Автоматическое удаление предыдущего графического

построения, когда запускается автоматическая работа по

сбросу.

2: Автоматически не стирать.

Поскольку графический чертеж создается, когда во время авто-

матической операции происходит обновление значений коор-

динат, ит.д., то необходимо запустить программу с помощью

автоматической операции. Для создания чертежа без переме-

щения рабочих органов станка, введите станок в состояние

блокировки.

Когда запускается автоматический режим AUT O по условиям

сброса, программа выполняется автоматически после удаления

предыдущего графического построения (Автоматическое уда-

ление=1). Можно не удалять предыдущее построение, если за-

дать в параметре иное значение (Автоматическое удаление =0).

Когда требуется выполнить фрагментарное графическое пос-

троение, найдите с помощью поиска по номеру начальный блок,

с которого будет начинаться графическое построение, атакже

задайте номер конечного блока в PROGRAM STOP N= гра-

фического параметра до запуска программы в режиме ци-

клической операции.

Траекторияинструмента показанаштриховой линией (

) для

ускоренного подвода и сплошной линией (

) для рабочей

подачи.

Вслучае, если скорость подачи очень высокая, нельзя создать

точный чертеж, для построения чертежа снизьте скорость с

помощью холостого хода, ит.д.

D Создание только

чертежа

D Удаление

предыдущего

графического

построения

D Чертеж части

программы

D Чертеж с примене-

нием пунктирных ли-

ний и сплошных линий

Ограничения

D Скорость подачи
