B-63844RU/02 MANUAL GUIDE 0i 1.MANUAL GUIDE 0i
- 717 -
1.2 ВВЕДЕНИЕ
MANUAL GUIDE 0
i - это просто одно из окон, доступных
пользователю во время работы с ЧПУ. В него можно войти в
любое время нажатием кнопки “CUSTOM” на панели ручного
ввода данных. В этом окне пользователь может вызвать
справочное руководство по программированию.
Если требуется создать новую программу обработки (или
отредактировать уже имеющуюся), это можно сделать в фоновом
режиме редактирования; нет необходимости переходить в режим
“EDIT”. Однако, следует помнить, что нельзя редактировать
программу механообработки, если она является “активной” УП
ЧПУ. В том случае если выбранная программа активна, на экране
появляется предупреждение, предлагающее пользователю внести
коррективы.
MANUAL GUIDE 0
i использует “усовершенствованные
постоянные циклы” для операций фрезерования, таких как
сверление, сетку отверстий для сверления, механообработки
формовых выемок и пазов. Эти “усовершенствованные
постоянные циклы” можно вызвать из имеющейся программы,
созданной в среде, отличной от MANUAL GUIDE 0
i. Аргументы
операций представлены в виде списка в онлайновой справочной
системе по программированию.
В MANUAL GUIDE 0
i также используется “программирование
по контуру”, с помощью которого пользователь может вводить
контуры, состоящие из линий и окружностей. Так называемое
“программирование по контуру” реализовано на базе мощных
инструментов для расчета контура, таких как ожидание 10
блоков, и вспомогательный расчет по 11 шаблонам.
MANUAL GUIDE 0
i была создана, чтобы облегчить работу
пользователю/оператору при создании или редактировании
программ обработки деталей. Даже если вы знакомы с языком
программирования, тем не менее, возможно вам будет проще
создавать программы непосредственно в редакторе программ
ЧПУ. MANUAL GUIDE 0
i позволяет пользователям работать на
своем уровне. Тем, кто не знаком с программированием для ЧПУ,
будет проще использовать графический интерфейс для ввода
данных в программу. Те же, кто лучше знаком с
программированием, могут воспользоваться включенным
редактором программ, а в затруднительных случаях можно
всегда обратить к онлайновой справочной системе по
программированию. В любом случае, пользователи имеют
возможность использовать MANUAL GUIDE 0
i на том уровне,
который им наиболее комфортен.
1.MANUAL GUIDE 0i MANUAL GUIDE 0i B-63844RU/02
- 718 -
1.3 ОПЕРАЦИИ СОЗДАНИЯ ПРОГРАММ
1.3.1 Запуск
В окно MANUAL GUIDE 0
i можно попасть в любое время
простым нажатием кнопки “CUSTOM” на панели MDI. Попав в
это окно, пользователь может ввести номер программы, которая
требуется создать или отредактировать.
Даже если требуется создать новую программу (или
отредактировать уже имеющуюся), нет необходимости менять
режим работы ЧПУ на режим редактирования “EDIT.”
Программа MANUAL GUIDE 0
i, позволяет редактировать в
фоновом режиме.
Однако, следует помнить, что нельзя редактировать программу
механообработки, если она является “активной” УП ЧПУ. Чтобы
определить, является ли нужная программа активной, проверьте
не соответствует ли номер после “O” в верхней части экрана
ЧПУ номеру программы, выбранной вами для редактирования.
Чтобы изменить номер активной программы, нажмите кнопку
“PROG” на клавиатуре панели MDI, введите “Oxxxx” (где xxxx -
любой номер в памяти программ, отличный от номера
программы, которую необходимо отредактировать), затем
нажмите клавишу со стрелкой вниз на панели MDI. Номер “O” в
верхней части экрана изменится на номер, вами введенный.
Если выбранная для редактирования программа в текущий
момент активна на ЧПУ, на экране ЧПУ появляется
предупреждение. Нажмите левую дисплейную клавишу со
стрелкой влево “Left Arrow” на устройстве отображения для
возврата в главное окно программы, затем заново введите номер
программы, которую вы хотите отредактировать или создать.
O0001
MANUAL GUIDE 0i
V1.000
INPUT THE PROGRAM NUMBER TO EDIT
IF THE PROGRAM NUMBER NOT EXIST
IT WILL BE CREATED
MAKE SURE THE PROGRAM YOU WILL EDIT IS
NOT THE ACTIVE PROGRAM ON THE CNC
NUM=
B-63844RU/02 MANUAL GUIDE 0i 1.MANUAL GUIDE 0i
- 719 -
1.3.2 Запуск
В окно MANUAL GUIDE 0
i можно попасть в любое время
простым нажатием кнопки “CUSTOM” на панели MDI. Попав в
это окно, пользователь может ввести номер программы, которую
требуется создать или отредактировать.
EDITING SAME PROGRAM IN
CNC AND MANUAL GUIDE 0I
CHANGE CNC PROGRAM SELECT
LEFT SOFT KEY FOR MAIN PAGE
1.MANUAL GUIDE 0i MANUAL GUIDE 0i B-63844RU/02
- 720 -
1.3.3 Создание новой программы обработки деталей
Чтобы создать новую УП обработки, введите номер программы,
которую вы планируете создать в главном окне MANUAL GUIDE
0
i. Если система не выдает предупреждение, появляется окно
редактирования MANUAL GUIDE 0
i с введенным вами номером
программы, готовое для редактирования пользователем. Окно
редактора MANUAL GUIDE 0
i не следует путать с собственным
редактором ЧПУ. Для сравнения этих двух окон нажмите
клавишу “PROG” на панели MDI. Несмотря на то, что
появившееся на экране окно напоминает окно редактора
MANUAL GUIDE 0
i, вы заметите что выведенная на экран
информация отличается. Для возврата в окно MANUAL GUIDE
0
i нажмите клавишу “CUSTOM” на панели ручного ввода.
В окне редактора пользователь может либо ввести
непосредственно команды для программы обработки, либо
воспользоваться четырьмя дисплейными клавишами для
создания УП обработки. Эти дисплейные клавиши
предоставляют дополнительные текстовые и графические
руководства для упрощения задач создания управляющей
программы обработки детали.
Чтобы ввести данные непосредственно с помощью редактора,
наведите курсор на то место, куда следует вставить данные.
Обратите внимание на то, что новые данные вставляют за
текущей позицией курсора. Если вы только что создали новую
программу, курсор должен располагаться сразу за символом
конца блока (EOB) “;” на экране. Любые другие данные далее
будут вставляться за символом конца блока и будет создана
новая строка программы. Потратьте некоторое время, чтобы
понять, каким образом редактор вставляет данные в
редактируемую программу.
Предположим, необходимо вставить следующий текст “T1M6;” в
новую созданную программу. Пользователь должен убедиться,
что курсор располагается за “;” на той же линии, что и номер
программы обработки, затем ввести “T1M6[EOB]” (где [EOB] -
не является строкой “EOB,” а клавишей EOB на панели MDI).
Данные будут отображены теперь следующим образом “>T1M6;”
в строке буфера редактора. Чтобы вставить новую строку в
программу обработки, нажмите клавишу “INSERT” на панели
MDI. Новая команда будет вставлена в УП, а курсор
переместится на новую строку.
O0015 ;
[PROCESS][G CODE][M CODE][CYCLE][CONTUR]
B-63844RU/02 MANUAL GUIDE 0i 1.MANUAL GUIDE 0i
- 721 -
Для изменения элемента введенных данных, наведите курсор на
элемент, введите новый элемент, а затем нажмите клавишу
"ALTER" key.
Таким же образом, для удаления элемента наведите курсор на
элемент и затем нажмите клавишу "DELETE".
Пользователь может продолжать вставлять данные в программу
механообработки, или воспользоваться пятью дисплейными
клавишами для создания программы в интерактивном режиме. В
то время, когда пользователь редактирует программу, все
изменения выполняются непосредственно в памяти программы
обработки. Чтобы выйти из редактора, нажмите клавишу со
стрелкой влево (она также называется дисплейной клавишей
“Left Arrow”. После этого вы вернетесь в главное окно MANUAL
GUIDE 0
i (окно “запуска’).
Далее, рассмотрим интерактивный метод добавления данных в
программу обработки детали.
O0015 ;
T1M6;
%
[PROCESS][G CODE][M CODE][CYCLE][CONTUR]
1.MANUAL GUIDE 0i MANUAL GUIDE 0i B-63844RU/02
- 722 -
1.3.4 Поддержка процесса
Мы уже пояснили, что после того, как создана новая программа
обработки детали (или отредактирована уже имеющаяся), можно
воспользоваться редактором для ввода данных непосредственно
в программу обработки. Само по себе, однако, это не дает
никаких реальных преимуществ над использованием
собственного редактора ЧПУ. Тем не менее, в MANUAL GUIDE
0
i есть пять дисплейных клавиш. Эти дисплейные клавиши
служат в качестве вспомогательного инструмента для
пользователя в процессе разработки программы обработки
детали. Эти вспомогательные клавиши значительно облегчают
этот процесс.
Первая рассматриваемая нами клавиша - это клавиша “Process
Assistance”. В этом окне пользователь может вводить в
программу данные, касающиеся требований по механообработке.
С помощью клавиш управления курсором на панели MDI,
пользователь может навести курсор на любое нужное поле и
ввести в него данные. В некоторые поля вводятся численные
данные, в других выбирается параметр левой и правой
клавишами управления курсором на панели MDI.
Взглянем на пример вышеупомянутых операций. введем
следующие данные в программу обработки детали:
Скорость подачи 300
Охлаждающая жидкость: жидкость
В первую очередь, наведем курсор на поле “FEED” (курсор
автоматически встает на это поле, когда вы в первый раз
открываете окно). Далее, введем значение 300 с панели MDI и
затем нажмем клавишу “INPUT”. В поле теперь должно
отображаться значение “300.0”. Чтобы ввести данные для
охлаждающей жидкости, опустим курсор на поле “COOLANT” (с
помощью кнопки со стрелкой вниз на панели MDI) и будем
нажимать затем клавишу со стрелкой вправо на панели MDI до
тех пор, пока в поле не появится надпись “FLOOD.” Несмотря на
PROCESS CONTROL INFORMATION
-- FEED F=
-- SPINDLE DIR=
S=
-- COOLANT )-- CLT=
-- TOOLING -- NUM=
H=
D=
-- TL COMPG --LEN=
DIA=
INPUT DESIRED FEED RATE
0 ~ 30000
NUM=
[ ] [ ][ ][CLEAR][ACCEPT]
B-63844RU/02 MANUAL GUIDE 0i 1.MANUAL GUIDE 0i
- 723 -
то, что мы ввели данные в окне "ассистента процесса", данные
еще не переданы в УП механообработки детали. Чтобы занести
эти данные в программу, нажмите дисплейную клавишу
“ACCEPT” на экране. Данные будут вставлены в программу
обработки и курсор останется на том месте, где вы изначально
его поместили.
Переместим курсор на строку “M7”, чтобы подготовиться к
дальнейшей разработке программы. Пользователь может
вручную ввести другие данные в программу обработки в окне
редактора или воспользоваться вспомогательными дисплейными
клавишами, облегчающими процесс разработки программы.
O0015 ;
F300.;
M7;
%
[PROCESS][G CODE][M CODE][CYCLE][CONTUR]
1.MANUAL GUIDE 0i MANUAL GUIDE 0i B-63844RU/02
- 724 -
1.3.5 Поддержка G-кодов
Теперь, после того как мы добавили данные обработки в
программу обработки детали, для завершения процесса
механообработки обычно требуется задать перемещение
инструмента машины. Инструмент машины перемещается с
помощью интерполяций, посредством которых осуществляется
управление перемещением инструмента между заданными

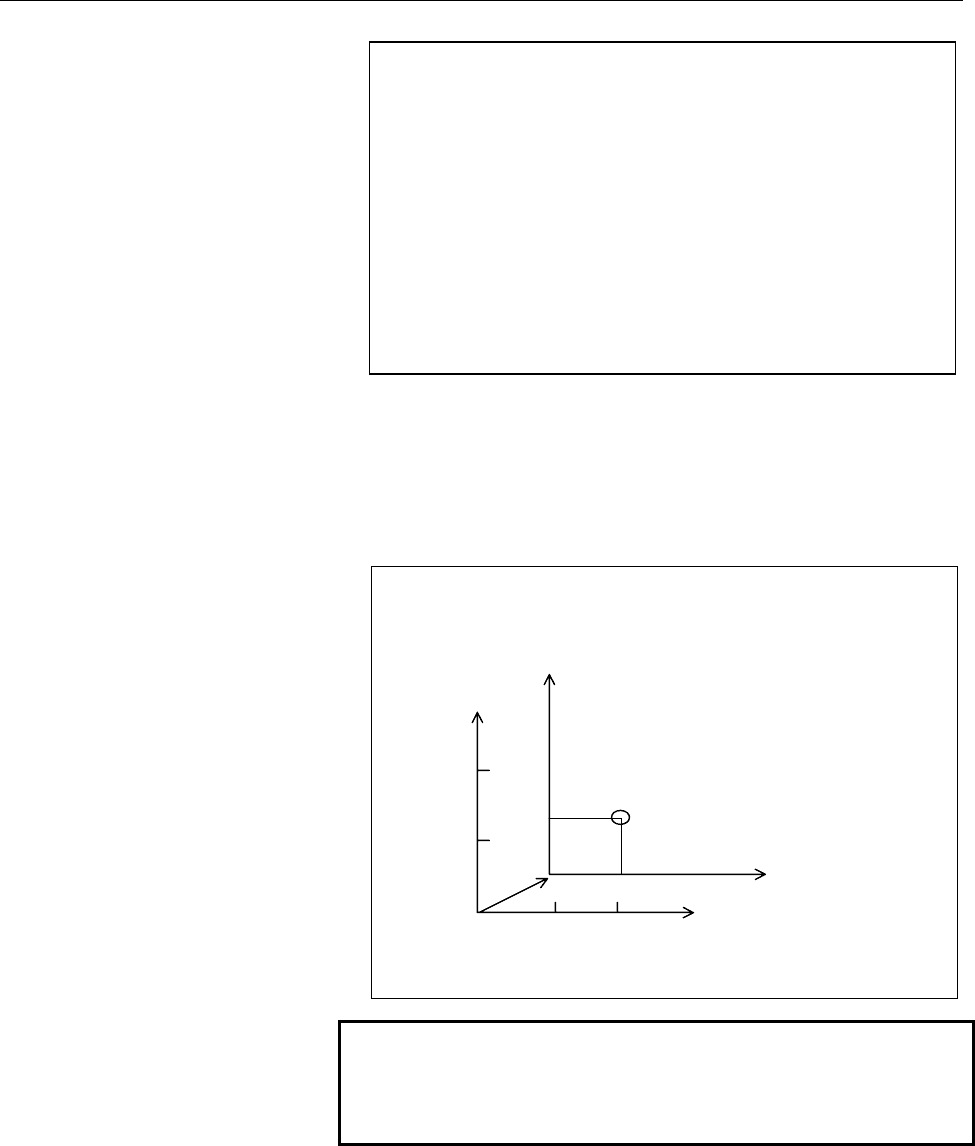

точками. Сначала нам потребуется выбрать систему координат,
которой ЧПУ будет руководствоваться для перемещения по осям.
Если нам известны G-коды, необходимые для задания
координатной системы ЧПУ, просто воспользуемся редактором,
чтобы добавить необходимую информацию. Но в случае нашего
примера, мы точно не знаем правильные G-коды.
Чтобы войти в систему справки по G-кодам “G-Code Assistance”,
нажмите дисплейную клавишу “G CODE” на экране. После этого
появляется меню справки по G-кодам. В меню справки по
G-кодам представлен перечень всех поддерживаемых вашей
системой управления G-кодов. Меню разбито на несколько
страниц. Суммарное число страниц справки и текущая выбранная
страница показаны вверху меню.
Пользователь может воспользоваться клавишами
перелистывания страниц на панели MDI для навигации по
страницам справки по G-кодам. Окна меню относятся к
скроллинговому типу. Это значит, что при попытке перелистнуть
последнюю страницу, вы окажетесь на первой. И наоборот, при
попытке перелистнуть назад с первой страницы вы окажетесь на
последней.
Поскольку мы ищем данные по настройке системы координат,
мы будем листать страницы меню до тех пор, пока не найдем
нужный нам раздел. Дойдя до последней страницы, можно
увидеть, что код G01 используется для установки рабочей
системы координат. Если набрать “92” и нажать клавишу
“INPUT” на клавишной панели MDI, на экране появится
справочная информация по коду G92. Обращаем ваше внимание
на то, что внизу страницы есть две дисплейные клавиши. Эти две
дисплейные клавиши используются для работы с отображенной
информацией по этой теме.
G CODE HELP 1 OF 7
G00 RAPID MOVE
G01 LINEAR MOVE
G02 CW CIRCLE
G03 CCW CIRCLE
G04 DWELL
G08 LOOK AHEAD CONTROL
G09 EXACT STOP
G17 XY PLANE SELECT
G18 XZ PLANE SELECT
PAGE KEYS FOR MORE
NUM=
INPUT 17 FOR G17 HELP
[ ][ ][ ][ ][ ]
B-63844RU/02 MANUAL GUIDE 0i 1.MANUAL GUIDE 0i
- 725 -
Изначально при входе в раздел справки на экране появляется
текстовая информация. Если нажать дисплейную клавишу
“GRAPH.”, на экран выводится имеющаяся в этом разделе
графическая информация. Таким образом, пользователь может
убедиться, что выбранный раздел содержит именно ту
информацию, которая ему нужна.
ПРИМЕЧАНИЕ
Для некоторых G-кодов графический справоч.
материал отсутствует. В таких случаях при
нажатии клавиши “GRAPH” на экран не будет
выведена графическая справочная информация.
Пользователь может либо вернуться в окно редактора, нажав
дисплейную клавишу со стрелкой влево Left Arrow, или ввести
требуемые данные непосредственно в окне справки. Чтобы
вставить данные программы в окно справки, достаточно просто
набрать команду и нажать клавишу “INSERT” на панели MDI. В
нашем примере зададим оси X- и Z- равными 1.0. Поскольку мы
убедились, что команда G92 - в действительности та команда,
которая нам нужна, набираем “G92X1.Y1.[EOB]” (где “EOB” -
это клавиша конца блока на панели MDI ), и далее нажимаем
G92 SETTING WORK COORD. SYSTEM (СИСТЕМА
УСТАНОВКИ РАБОЧИХ КООРДИНАТ)
С помощью задания команды G92 система координат
заготовки (выбранная кодами G54-G59)
перемещается для установки нового начала
системы координат заготовки. Затем -
значения коррекции точки отсчета заготовки.
Это означает, что все системы координат
заготовки перемещаются на одинаковую
величину.
[
TEXT
][
GRAPH.
][
][
][
]
G92 SETTING WORK COORD. SYSTEM(G92 СИСТЕМА
УСТАНОВКИ РАБОЧИХ КООРДИНАТ)
G92X100Y100 корректирует координаты G54
по вектору A на осях X и Y.
[TEXT ][GRAPH. ][ ][ ][ ]
100 200
200
100
NEW ORIGIN
OLD ORIGIN
T POS
100
А
1.MANUAL GUIDE 0i MANUAL GUIDE 0i B-63844RU/02
- 726 -
клавишу “INSERT” на панели MDI. После вставки строки кода в
программу обработки детали устройство программирования EZ
отображает окно редактора с нашей новой вставленной
командой. Чтобы подготовиться к дальнейшему созданию
программы, переместим курсор на блок G92X1.Y1.
Такие команды, как интерполяция, выбор плоскости и смена
режимов можно ввести по методу, приведенному выше. Не
забывайте использовать клавишу “INSERT” на панели MDI для
вставки любых данных из буфера в программу обработки детали.
Если не нажимать клавишу, то сохраненная в буфере
информация будет утеряна.
O0015 ;
F300.;
M7;
G92X1.Y1.;
%
[
PROCESS][G CODE][M CODE][CYCLE][CONTUR]
