Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

421

<#.####,_VAR_NUM> 12.3500 Места перед запятой не

форматированы,

4 места после запятой

(округлено)

Если места перед запятой недостаточно для представления

введенного числа, то оно автоматически расширяется. Если

указанное число мест больше, чем гравируемое число, то формат

вывода автоматически заполняется соответствующим количеством

вводных и конечных нулей.

Для форматирования десятичной запятой также по выбору можно

использовать пробелы.

Вместо _VAR_NUM можно использовать и любую другую числовую

переменную (к примеру, R0).

7. Нажать программные клавиши "Переменная" и "Переменный

текст", если необходимо взять гравируемый текст (макс. 200

знаков) из переменной.

Текст в формате <Текст, _VAR_TEXT> вставляется и с помощью

панели программных клавиш осуществляется возврат к полю

гравировки.

Вместо _VAR_TEXT можно использовать и любую другую

текстовую переменную.

Примечание

Ввести гравируемый текст

Допускается ввод только в одну строку и без перехода на новую строку!

Переменные тексты

Существует несколько способов создания переменных текстов:

● Дата и время

К примеру, можно нанести на детали дату изготовления и актуальное время.

Значения для даты и времени берутся из NCK.

● Количество штук

С помощью переменных количества штук можно присваивать деталям текущий

серийный номер.

При этом можно определять формат (количество мест, водные нули).

С помощью замещений (#) осуществляется форматирование количества мест, на

котором начинается выводимое количество штук.

Если для первой детали не нужно выводить количество штук 1, то можно указать

аддитивное значение (к примеру, (<#,$AC_ACTUAL_PARTS + 100>). В этом случае

выводимое число штук увеличивается на это значение (к примеру, 101, 102, 103,...).

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

422 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

● Числа

При выводе чисел (к примеру, результатов измерения) формат вывода (места

перед и после запятой) гравируемого числа может выбираться свободно.

● Текст

Вместо ввода фиксированного текста в текстовое поле гравировки, гравируемый

текст может задаваться и с помощью текстовой переменной (к примеру,

_VAR_TEXT="ABC123").

Зеркальный шрифт

Текст может быть нанесен на деталь в отраженном виде.

Полная окружность

Если необходимо распределить знаки равномерно на полной окружности, то ввести

апертурный угол α2=360°. В этом случае цикл автоматически распределяет знаки

равномерно на полной окружности.

Параметры программы в G-кодах Параметры программы ShopTurn

Плоскость обработки T Имя инструмента

Направление фрезерования D Номер резца

RP Плоскость отвода мм F

Подача мм/мин

мм/зуб

SC Безопасное расстояние мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

F Подача мм/мин

Параметр Описание Единица

(только для G-кода)

Подача на глубину *

(только для ShopTurn)

Подача на глубину мм/мин

мм/зуб

Поверхность

обработки

(только для ShopTurn)

 Торец C

 Торец Y

 Боковая поверхность C

 Боковая поверхность Y

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

423

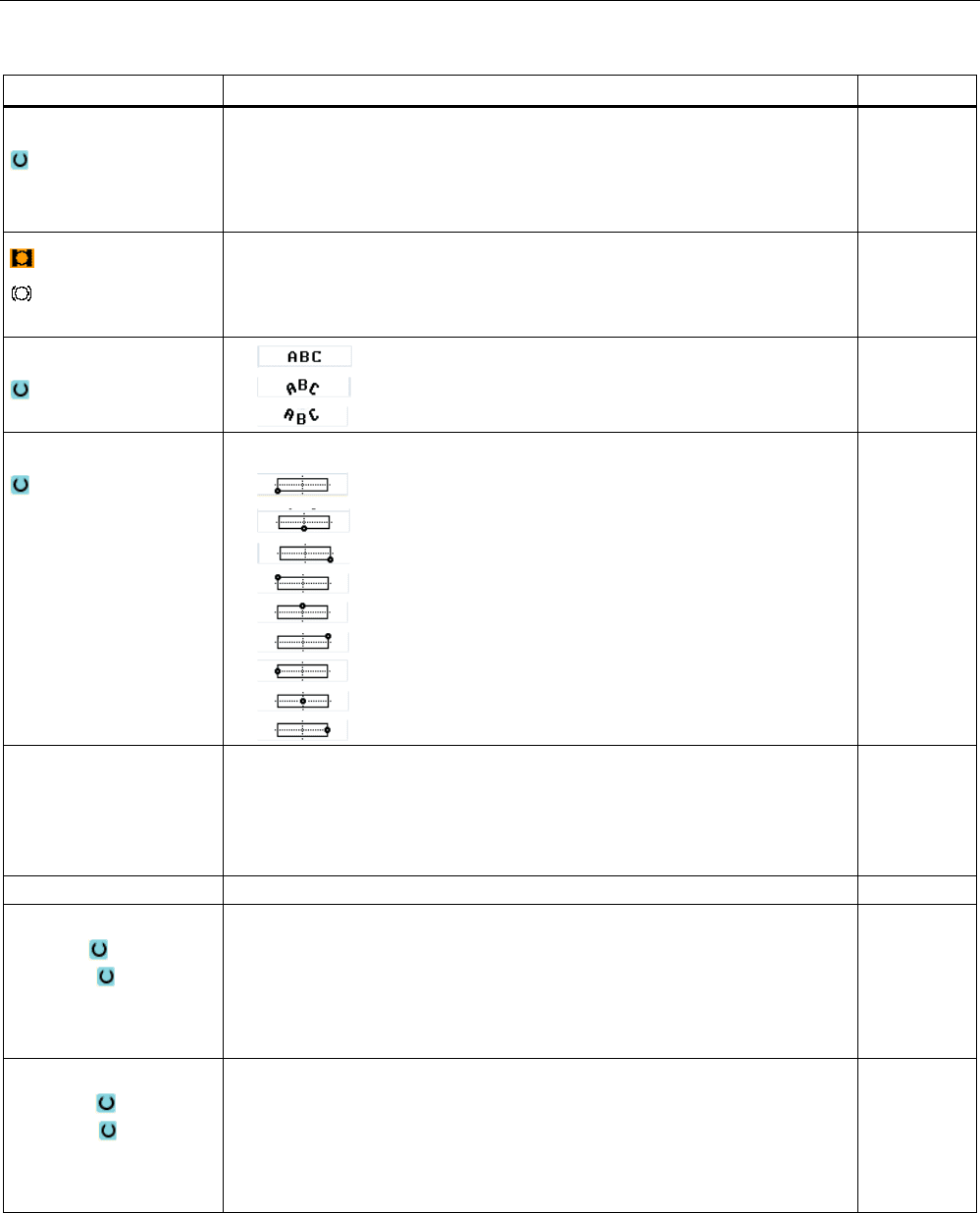

Параметр Описание Единица

Положение

(только для ShopTurn)

 спереди (торец)

 сзади (торец)

 снаружи (боковая поверхность)

 внутри (боковая поверхность)

(только для ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/Боковая поверхность

Функция должна быть установлена изготовителем станка.

Выравнивание

 (линейная точная установка)



(изогнутая точная установка)



(изогнутая точная установка)

Исходная точка

Положение исходной точки

 внизу слева



внизу по центру



внизу справа



вверху слева



вверху по центру



вверху справа



левый край



центр



правый край

Зеркальный шрифт

 да

Текст гравируется зеркальным шрифтом на детали.

 нет

Текст гравируется на детали без отражения.

Гравируемый текст Макс. 100 символов

X0 или R

Y0 или α0

(только для кода G)

Позиции относятся к исходной точке:

Исходная точка X или исходная точка Полярная длина

Исходная точка Y или исходная точка Полярный угол

Исходная точка Z

мм

мм или

градус

мм

X0 или L0

Y0 или C0

(только ShopTurn)

Торец C: Позиции относятся к исходной точке:

Исходная точка X или исходная точка Полярная длина

Исходная точка Y или исходная точка Полярный угол

Исходная точка Z

мм

мм или

градус

мм

Программирование технологических функций (циклы)

8.4 Фрезерование

Токарная обработка

424 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

X0 или L0

Y0 или C0

(только ShopTurn)

Торец Y: Позиции относятся к исходной точке:

Угол позиционирования области обработки

Исходная точка X или исходная точка Полярная длина

Исходная точка Y или исходная точка Полярный угол

Исходная точка Z

Градус

мм

мм или

градус

мм

Y0 или C0

(только ShopTurn)

Боковая поверхность C: Позиции относятся к исходной точке:

Исходная точка Y или исходная точка Угол полярный – (только для

отдельной позиции)

Исходная точка Z

Диаметр цилиндра ∅

мм или

градус

мм

(только ShopTurn)

Боковая поверхность Y: Позиции относятся к исходной точке:

Угол позиционирования для поверхности обработки – (только для

отдельной позиции)

Исходная точка Y

Исходная точка Z

Исходная точка X

Градус

мм

Z1 Глубина гравировки (абс.) или глубина относительная (инкр.) мм

W Высота знаков мм

DX1 или α2 Интервал между знаками или апертурный угол – (только при изогнутой

точной установке)

мм или

Градус

DX1 или DX2 Интервал между знаками или общая ширина – (только при изогнутой

точной установке)

мм

α1 Направление текста (только при линейной точной установке) Градус

XM или LM

(только код G)

Центр X (абс.) или центр Полярная длина

– (только при изогнутой точной установке)

мм

YM или αM

(только код G)

Центр Y (абс.) или центр Полярный угол

– (только при изогнутой точной установке)

мм

YM или CM

(только ShopTurn)

Центр Y или C (абс.) – (только при изогнутой точной установке)

- (только для поверхности обработки Боковая поверхность C/Y)

мм или

градус

(только ShopTurn)

Центр Z (абс.) – (только при изогнутой точной установке)

- (только для поверхности обработки Боковая поверхность C/Y)

мм

* Единица подачи как запрограммировано перед вызовом цикла

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

425

8.5 Фрезерование контура

8.5.1 Общая информация

Функция

С помощью цикла "Фрезерование контура" можно фрезеровать простые или сложные

контуры. Можно определять открытые или замкнутые контуры (карманы, островки,

цапфы).

Контур состоит из отдельных элементов контура, при этом минимум два и макс. 250

элементов дают определенный контур. В качестве переходных элементов контура

доступны радиусы, фаски и тангенциальные переходы.

Встроенный контурный вычислитель вычисляет точки пересечения отдельных

элементов контура с учетом геометрических связей и обеспечивает тем самым ввод

элементов с не полностью указанными размерами.

При фрезеровании контура сначала всегда программируется геометрия контура, а

после – технология.

8.5.2 Представление контура

Программа в G-кодах

В редакторе контур отображается в сегменте программы с отдельными кадрами

программы. При открытии отдельного кадра, открывается контур.

Программа ShopTurn

Цикл представляет контур в программе как кадр программы. При открытии этого кадра

отдельные элементы контура перечисляются как символы и показываются в векторной

графике.

Символическое представление

Отдельные элементы контура представляются в последовательности ввода

символически рядом с графическим окном.

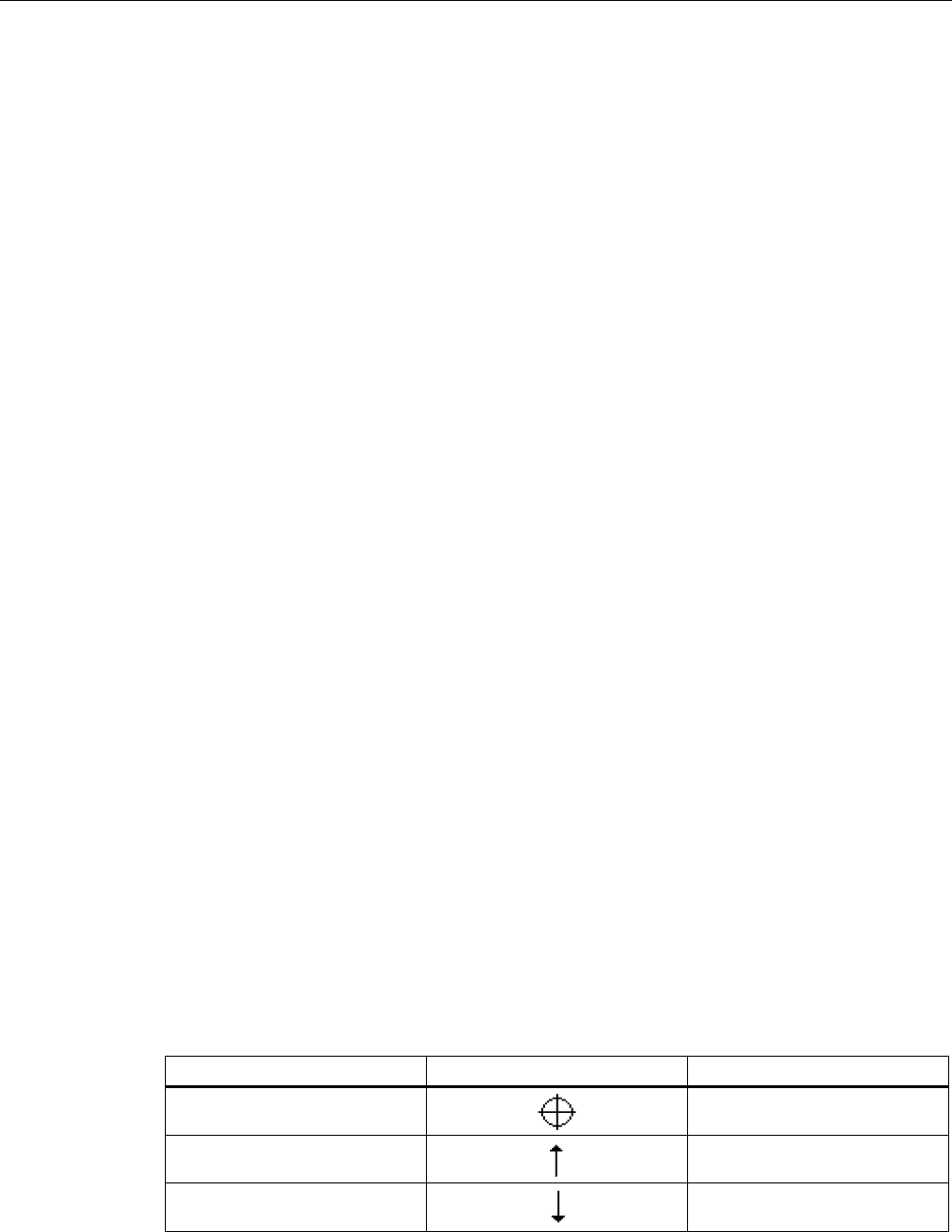

Элемент контура Символ Значение

Стартовая точка

Стартовая точка контура

Прямая вверх

Прямая в растре 90°

Прямая вниз

Прямая в растре 90°

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

426 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

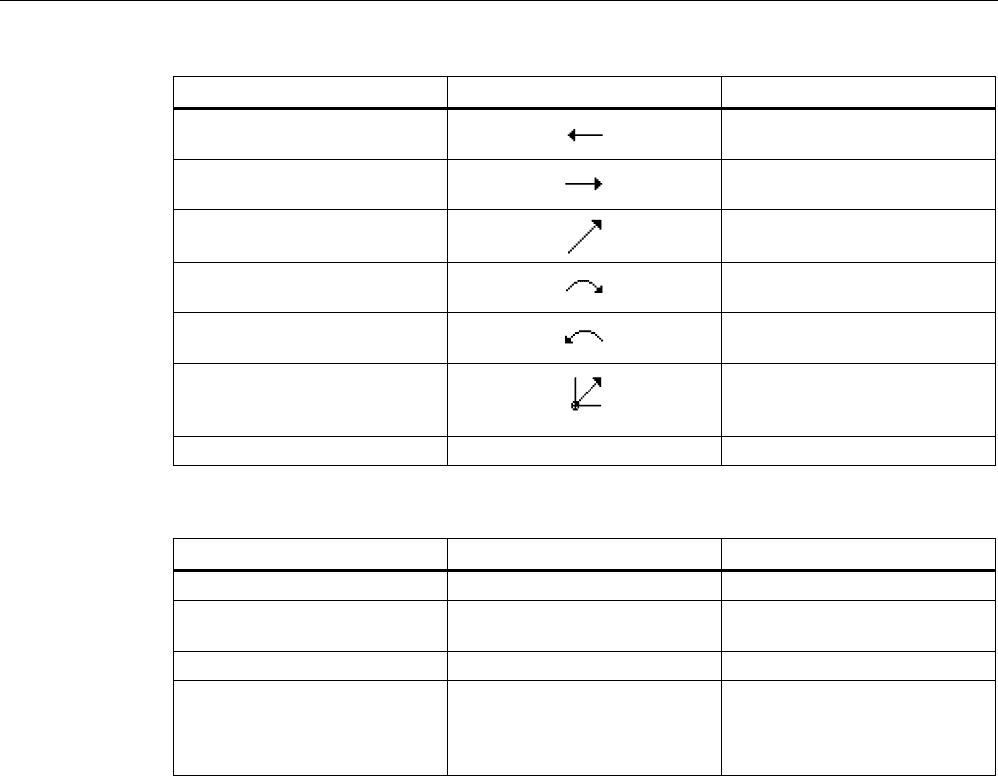

Элемент контура Символ Значение

Прямая влево

Прямая в растре 90°

Прямая вправо

Прямая в растре 90°

Любая прямая

Прямая с любым наклоном

Дуга окружности вправо

Окружность

Дуга окружности влево

Окружность

Полюс

Диагональная прямая или

окружность в полярных

координатах

Конец контура END Конец описания контура

Различный цвет символов показывает их статус:

Передний план Задний план Значение

черный голубой Курсор на активном элементе

черный оранжевый Курсор на актуальном

элементе

черный белый Обычный элемент

красный белый Элемент в настоящее время

не рассматривается (элемент

начинает рассматриваться

при выборе его курсором)

Графическое представление

Синхронно с текущим вводом элементов контура в графическом окне показывается

прогресс программирования контура в векторной графике.

Созданный элемент контура при этом может принимать различные типы линий и

цвета:

● черный: запрограммированный контур

● оранжевый: актуальный элемент контура

● зеленая штриховка: альтернативный элемент

● голубой пунктир: частично определенный элемент

Масштабирование системы координат согласуется с изменениями всего контура.

Положение системы координат также показывается в графическом окне.

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

427

8.5.3 Создание нового контура

Функция

Для каждого контура, который необходимо фрезеровать, необходимо создать

собственный контур.

Контуры сохраняются в конце программы.

Примечание

При программировании в G-кодах учитывать, что контуры должны стоять после

идентификатора конца программы!

При создании нового контура сначала необходимо определить стартовую точку.

Ввести элементы контура. После этого контурный процессор автоматически

определяет конец контура.

При изменении оси инструмента цикл автоматически изменяет соответствующие оси

стартовой точки. Для стартовой точки можно вводить любые дополнительные команды

(макс. 40 символов) в форме G-кодов.

Дополнительные команды

Посредством дополнительных команд в G-кодах можно, к примеру, программировать

подачи и команды М. Доп. команды (макс. 40 знаков) вводятся в расширенной маске

параметров (программная клавиша "Все параметры"). Но необходимо учитывать, что

дополнительные команды не должны противоречить созданному G-коду контура.

Поэтому не использовать команд в G-кодах группы 1 (G0, G1, G2, G3), координаты в

плоскости и команды в G-кодах, для которых необходим отдельный кадр.

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программную клавишу "Фрезерование".

3. Нажать программную клавишу "Фрезерование контура" и "Новый

контур".

Открывается окно ввода "Новый контур".

4. Ввести имя контура.

5. Нажать программную клавишу "Применить".

Появляется экранная форма для стартовой точки контура.

Координаты могут указываться декартово или полярно.

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

428 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Декартова стартовая точка

1. Ввести стартовую точку контура.

2. Ввести, если необходимо, дополнительные команды в форме G-

кодов.

3. Нажать программную клавишу "Применить ".

4. Ввести отдельные элементы контура.

Полярная стартовая точка

1. Нажать программную клавишу "Полюс".

2. Ввести позицию в декартовых координатах.

3. Ввести стартовую точку контура в полярных координатах.

4. Ввести, если необходимо, дополнительные команды в форме G-

кодов.

5. Нажать программную клавишу "Применить ".

6. Ввести отдельные элементы контура.

Параметр Описание Единица

Поверхность

обработки

(только для ShopTurn)

 Торец C

 Торец Y

 Торец B

 Боковая поверхность C

 Боковая поверхность Y

(только для G-кода)

Плоскость обработки

 G17 (XY)

 G19 (YZ)

(только ShopTurn)

Диаметр цилиндра

(только боковая сторона C)

мм

G17

или

Торец

C/Y/B

G19

или:

Боковая

поверхност

ь C/Y

Декартово:

Стартовая точка X или Y (абс.)

Стартовая точка Y или Z (абс.)

мм

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

429

Параметр Описание Единица

Полярный:

Позиция Полюс (абс.)

мм

Стартовая точка

ϕ1

Расстояние до полюса, конечная точка (абс.)

Полярный угол к полюсу, конечная точка (абс.)

мм

Градус

Дополнительные

команды

Посредством дополнительных команд в G-кодах можно, к примеру,

программировать подачи и команды М. Но необходимо учитывать, что

дополнительные команды не должны противоречить созданному коду G

контура и быть совместимыми с желаемой обработкой.. Поэтому не

использовать команд в G-кодах группы 1 (G0, G1, G2, G3), координаты в

плоскости и команды в G-кодах, для которых необходим отдельный кадр.

При чистовой обработке контура движение осуществляется в режиме

управления траекторией (G64). Т.е. переходы контура, к примеру, углы,

фаски или радиусы при определенных условиях не могут быть

обработаны точно.

Если требуется не допустить этого, то существуют возможности

использования дополнительных команд при программировании.

Пример: Сначала для контура программируется прямая параллельно X и

для параметра вводится дополнительная команда "G9" (покадровый

точный останов). После запрограммировать прямую параллельно Y. Угол

обрабатывается точно, так как подача в конце параллельной X прямой

кратковременно равна нулю.

Указание:

Дополнительные команды действуют только для фрезерования

траектории!

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

430 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.5.4 Создание элементов контура

После создания нового контура и определения стартовой точки необходимо

определить отдельные элементы контура, из которых состоит контур.

Следующие элементы контура доступны для определения контура:

● Вертикальная прямая

● Горизонтальная прямая

● Диагональная прямая

● Окружность / дуга окружности

● Полюс

Для каждого элемента контура заполняется собственная маска параметров.

Координаты для горизонтальной или вертикальной прямой вводятся декартово, для

элементов контура "диагональная прямая" и "окружность/дуга окружности" напротив

можно выбирать между декартовыми и полярными координатами. Если необходимо

ввести полярные координаты, то сначала надо определить полюс. Если уже был

определен полюс для стартовой точки, то можно отнести полярные координаты к

этому полюсу. Т.е. в этом случае не нужно определять другой полюс.

Трансформация боковой поверхности цилиндра

Для контуров (к примеру, пазов) на цилиндрах часто указываются угловые данные для

длин. Если функция "Трансформация боковой поверхности цилиндра" активирована,

то длины контуров на цилиндре (в направлении обвода боковой поверхности

цилиндра) и через указание углов. Т.е. вместо X, Y и I, J вводится Xα, Yα и Iα, Jα.

Изготовитель станка

Следовать указаниям изготовителя станка.

Ввод параметров

При вводе параметров помощь оказывают различные вспомогательные изображения,

объясняющие эти параметры.

Если в отдельные поля значения не вводятся, то геометрический процессор исходит

из того, что эти значения не известны и пытается вычислить их из других параметров.

У контуров, для которых введено больше параметров, чем это необходимо, могут

возникнуть противоречия. В этом случае попытаться ввести меньше параметров, и

вычислить как можно большее количество параметров геометрическим процессором.

Переходные элементы контура

Между двумя элементами контура в качестве переходного элемента можно выбрать

радиус или фаску. Переходный элемент всегда прикрепляется в конце элемента

контура. Выбор переходного элемента контура осуществляется в маске параметров

соответствующего элемента контура.
