Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

451

Параметры программы в G-кодах Параметры программы ShopTurn

PRG Имя для генерируемой программы T Имя инструмента

Плоскость обработки D Номер резца

Направление

фрезерования

 Синхронный

ход

 Противоход

Подача мм/мин

мм/зуб

RP Плоскость отвода мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

SC Безопасное расстояние мм

F Подача мм/мин

Параметр Описание Единица

Поверхность

обработки

(только для

ShopTurn)

 Торец C

 Торец Y

 Торец B

 Боковая поверхность C

 Боковая поверхность Y

(только для

ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/B и Боковая поверхность Y)

Функция должна быть установлена изготовителем станка.

Обработка

Могут быть выбраны следующие технологические обработки:

 ∇ (черновая обработка)

 ∇∇∇ основание (чистовая обработка основания)

 ∇∇∇ край (чистовая обработка края)

 Снятие фаски

Z0 Исходная точка в оси инструмента Z мм

Z1 Глубина кармана (абс.) или глубина относительно Z0 мм

CP Угол позиционирования для области обработки

- (только для ShopTurn поверхность обработки Торец Y)

Градус

C0 Угол позиционирования для поверхности обработки

- (только для ShopTurn поверхность обработки Боковая поверхность Y)

Градус

DXY

 Макс. подача в плоскости

 Макс. подача в плоскости как процент от диаметра фрезы

мм

DZ Макс. подача на глубину мм

UXY Чистовой припуск Плоскость мм

UZ Чистовой припуск Глубина мм

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

452 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

Стартовая точка

 вручную

Стартовая точка задается

 автоматически

Автоматическое вычисление стартовой точки

XS Стартовая точка X - (только для "ручной" стартовой точки) мм

YS Стартовая точка Y - (только для "ручной" стартовой точки) мм

Врезание

Могут быть выбраны следующие режимы врезания – (только для ∇, ∇∇∇

основание или ∇∇∇ край):

 вертикальное врезание

На вычисленной позиции при стартовой точке "автоматически" или на

указанной позиции при стартовой точке "вручную" выполняется вычисленная

текущая глубина подачи.

 Указание

При этой установке фреза должна резать по центру или необходимо

предварительное сверление.

 Врезание по спирали

Врезание по спиральной траектории.

Центр фрезы движется по спиральной траектории, определенной радиусом и

глубиной на оборот. Если глубина для подачи достигнута, то исполняется еще

один полный круг, чтобы устранить диагональную траекторию врезания.

 Врезание качанием

Врезание качанием на центральной оси прямоугольного кармана.

Центр фрезы качается на прямой до достижения подачи на глубину. Если

глубина достигнута, то путь проходится еще раз без подачи на глубину, чтобы

устранить диагональную траекторию врезания.

FZ (только для

ShopTurn)

Подача на глубину - (только при вертикальном врезании) мм/мин

мм/зуб

FZ (только для

G-кода)

Подача на глубину - (только при вертикальном врезании) мм/мин

EP Макс. ход спирали – (только для врезания по спирали) мм/об

ER Радиус спирали – (только для врезания по спирали)

Радиус не должен быть больше радиуса фрезы, иначе образуется остаточный

материал.

мм

EW Указание:

При маятниковом врезании появляется сообщение "Слишком короткая рампа",

если инструмент на рампе удаляется от точки врезания меньше, чем на диаметр

фрезы. В этом случае необходимо уменьшить угол врезания.

Градус

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

453

Параметр Описание Единица

Режим подъема

Режим подъема перед повторной подачей

Если при обработке необходимо несколько точек врезания, то можно

запрограммировать высоту отвода:

 на плоскость отвода

 Z0 + безопасное расстояние

При переходе к следующей точке врезания инструмент отводится на эту высоту.

Если в области кармана нет элементов больше Z0 (X0), то в качестве режима

подъема можно запрограммировать Z0 (X0) + безопасное расстояние.

мм

FS Ширина фаски для снятия фаски – (только для обработки Снятие фаски) мм

ZFS Глубина врезания острия инструмента (абс. или инкр.) – (только для обработки

Снятие фаски)

мм

8.5.11 Остаточный материал контурного кармана (CYCLE63, опция)

Функция

Если после выборки кармана (с/без островков) имеются остатки материала, то это

распознается автоматически. С помощью подходящего инструмента можно удалить

эти остатки материала без обработки всего кармана, т.е. можно избежать ненужного

холостого хода. Материал, оставшийся после чистового припуска, не является

остаточным материалом.

Вычисление остаточного материала осуществляется на основе используемой при

выборке фрезы.

Если фрезеруется несколько карманов и необходимо избежать ненужной смены

инструмента, то имеет смысл сначала выбрать все карманы, а потом удалить

остаточный материал. В этом случае при выборке остаточного материала необходимо

также указать параметр эталонного инструмента TR, который появляется

дополнительно в программе ShopTurn при нажатии программной клавиши "Все

параметры". При программировании действовать следующим образом:

1. Контур кармана 1

2. Выборка

3. Контур кармана 2

4. Выборка

5. Контур кармана 1

6. Удаление остаточного материала

7. Контур кармана 2

8. Удаление остаточного материала

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

454 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

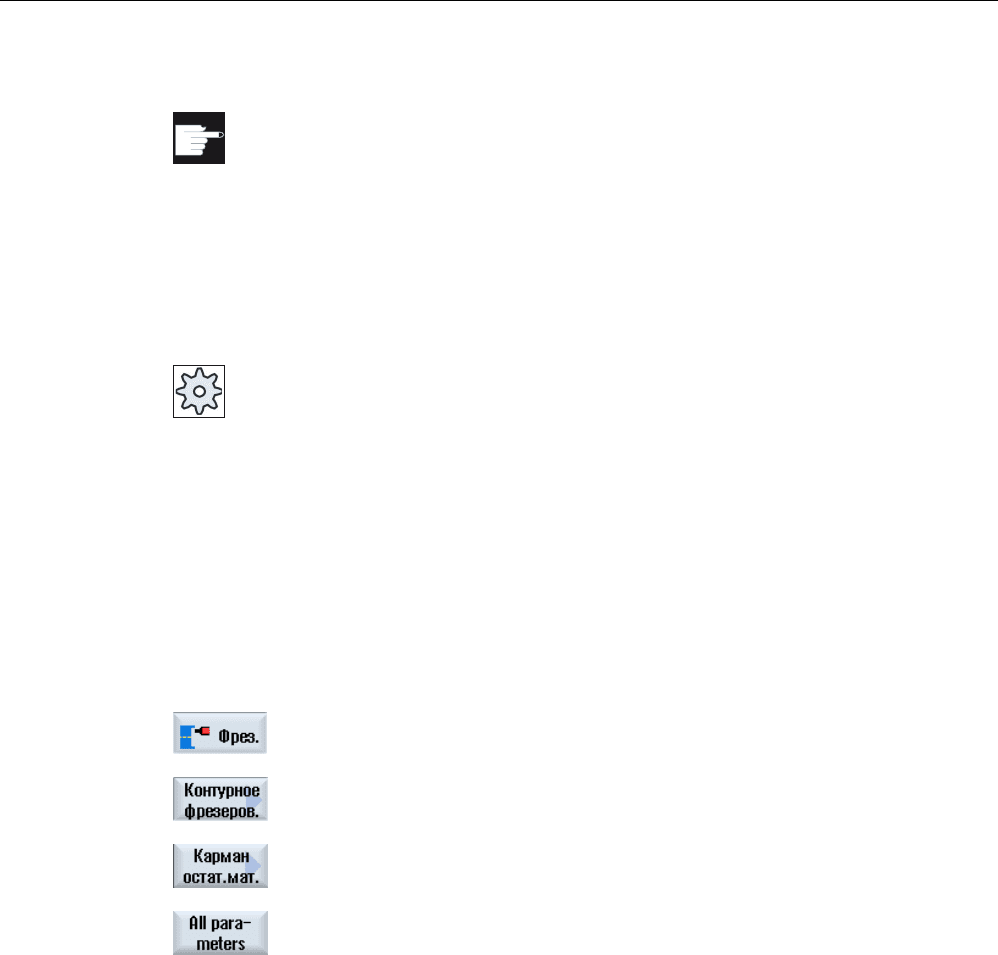

Опция программного обеспечения

Для выборки остаточного материала необходима опция "Определение и

обработка остаточного материала".

Зажим шпинделя

Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем

станка.

Изготовитель станка

Следовать указаниям изготовителя станка.

См. также

Зажим шпинделя (Страница 222)

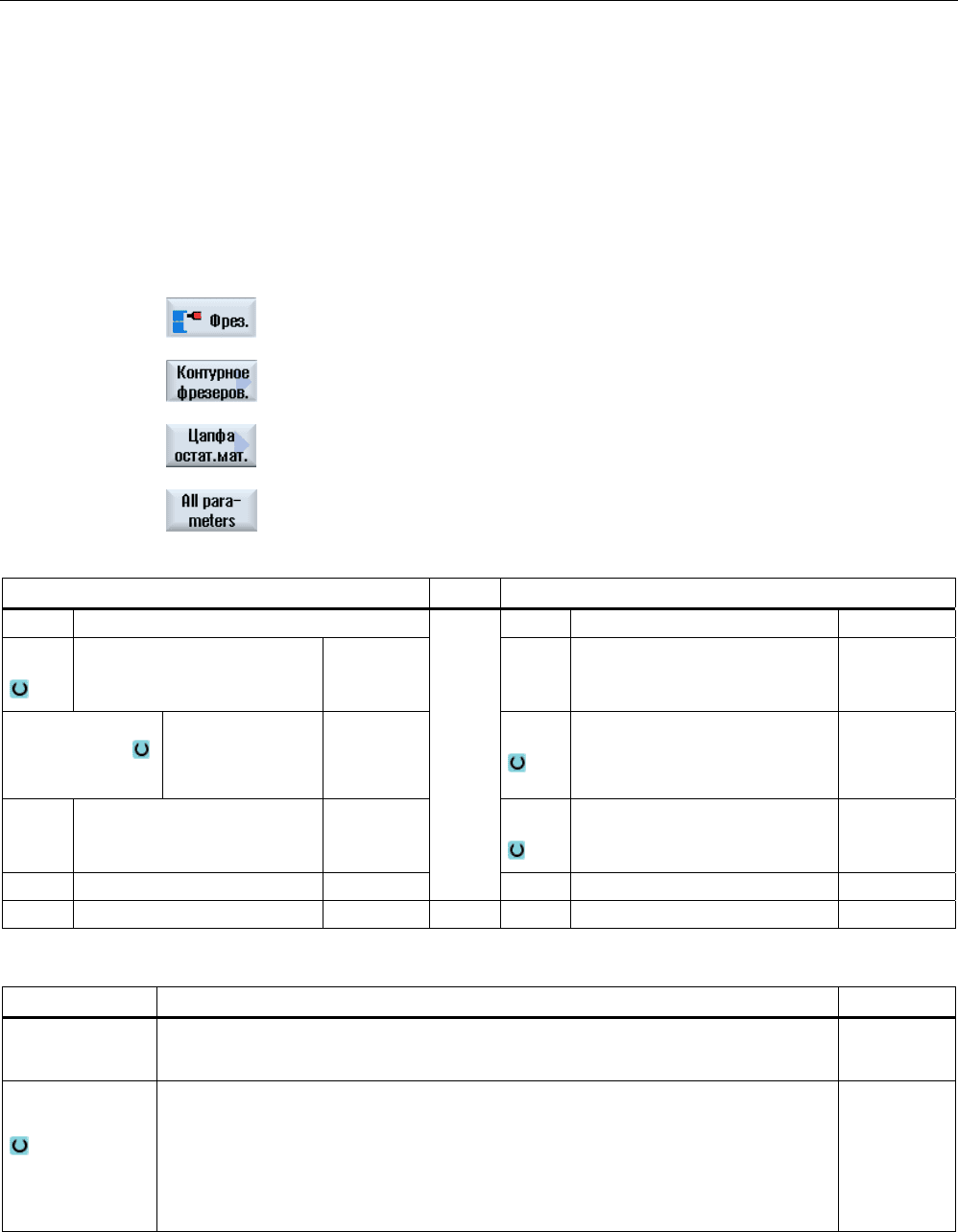

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программные клавиши "Фрезерование", "Фрезерование

контура" и "Остаточный материал кармана".

Открывается окно ввода "Остаточный материал кармана".

3. Нажать программную клавишу "Все параметры" в программе

ShopTurn, если необходимо ввести дополнительные параметры.

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

455

Параметры программы в G-кодах Параметры программы ShopTurn

PRG Имя для генерируемой программы T Имя инструмента

Плоскость обработки D Номер резца

Направление

фрезерования

 Синхронный

ход

 Противоход

Подача мм/мин

мм/зуб

RP Плоскость отвода мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

SC Безопасное расстояние мм

F Подача мм/мин

Параметр Описание Единица

Поверхность

обработки

(только для

ShopTurn)

 Торец C

 Торец Y

 Торец B

 Боковая поверхность C

 Боковая поверхность Y

(только для

ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/B и Боковая поверхность Y)

Функция должна быть установлена изготовителем станка.

TR Эталонный инструмент. Инструмент, используемый на этапе обработки

"Выборка". Служит для определения остаточных углов.

D Номер резца

Z0 Исходная точка в оси инструмента Z мм

Z1 Глубина кармана (абс.) или глубина относительно Z0 или X0 (инкр.) мм

CP Угол позиционирования для области обработки

- (только для ShopTurn поверхность обработки Торец Y)

Градус

C0 Угол позиционирования для поверхности обработки

- (только для ShopTurn поверхность обработки Боковая поверхность Y)

Градус

DXY

 Макс. подача в плоскости

 Макс. подача в плоскости как процент от диаметра фрезы

мм

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

456 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

DZ Макс. подача на глубину

Режим подъема

Режим подъема перед повторной подачей

Если при обработке необходимо несколько точек врезания, то можно

запрограммировать высоту отвода:

 на плоскость отвода

 Z0 + безопасное расстояние

При переходе к следующей точке врезания инструмент отводится на эту высоту.

Если в области кармана нет элементов больше Z0 (X0), то в качестве режима

подъема можно запрограммировать Z0 (X0) + безопасное расстояние.

мм

8.5.12 Фрезерование контурной цапфы (CYCLE63)

Функция

С помощью функции "Фрезерование цапфы" можно фрезеровать любую цапфу на

торцовой или боковой поверхности.

Перед фрезерованием цапфы сначала необходимо ввести контур заготовки, а потом –

один или несколько контуров цапф. Контур заготовки определяет область, вне которой

отсутствует материал, т.е движение там осуществляется ускоренным ходом. После

материал между контуром заготовки и контуром цапфы удаляется.

Зажим шпинделя

Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем

станка.

Изготовитель станка

Следовать указаниям изготовителя станка.

См. также

Зажим шпинделя (Страница 222)

Режим обработки

При фрезеровании можно выбирать режим обработки (черновая обработка, чистовая

обработка основания/края, снятие фаски). Если сначала необходима черновая, а

потом чистовая обработка, то цикл обработки должен быть вызван два раза (1-ый кадр

= черновая обработка, 2-ой кадр = чистовая обработка). Запрограммированные

параметры при втором вызове сохраняются.

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

457

Подвод/отвод

1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости

отвода и подается на безопасное расстояние. Стартовая точка вычисляется

циклом.

2. Инструмент сначала подается на глубину обработки и после подводится к контуру

цапфы сбоку по четверти круга с подачей обработки.

3. Выборка цапфы осуществляется параллельно контуру снаружи внутрь.

Направление определяется через направление вращения обработки (встречный

или синхронный ход) (см. главу "Изменение программных установок").

4. Если цапфы выбрана в плоскости, то инструмент выходит из контура по четверти

круга и осуществляется подача на следующую глубину обработки.

5. Снова осуществляется подвод к цапфе по четверти круга и ее выборка

параллельно контуру снаружи внутрь.

6. Шаги 4 и 5 повторяются до достижения запрограммированной глубины цапфы.

7. Инструмент отводится ускоренным ходом на безопасное расстояние.

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

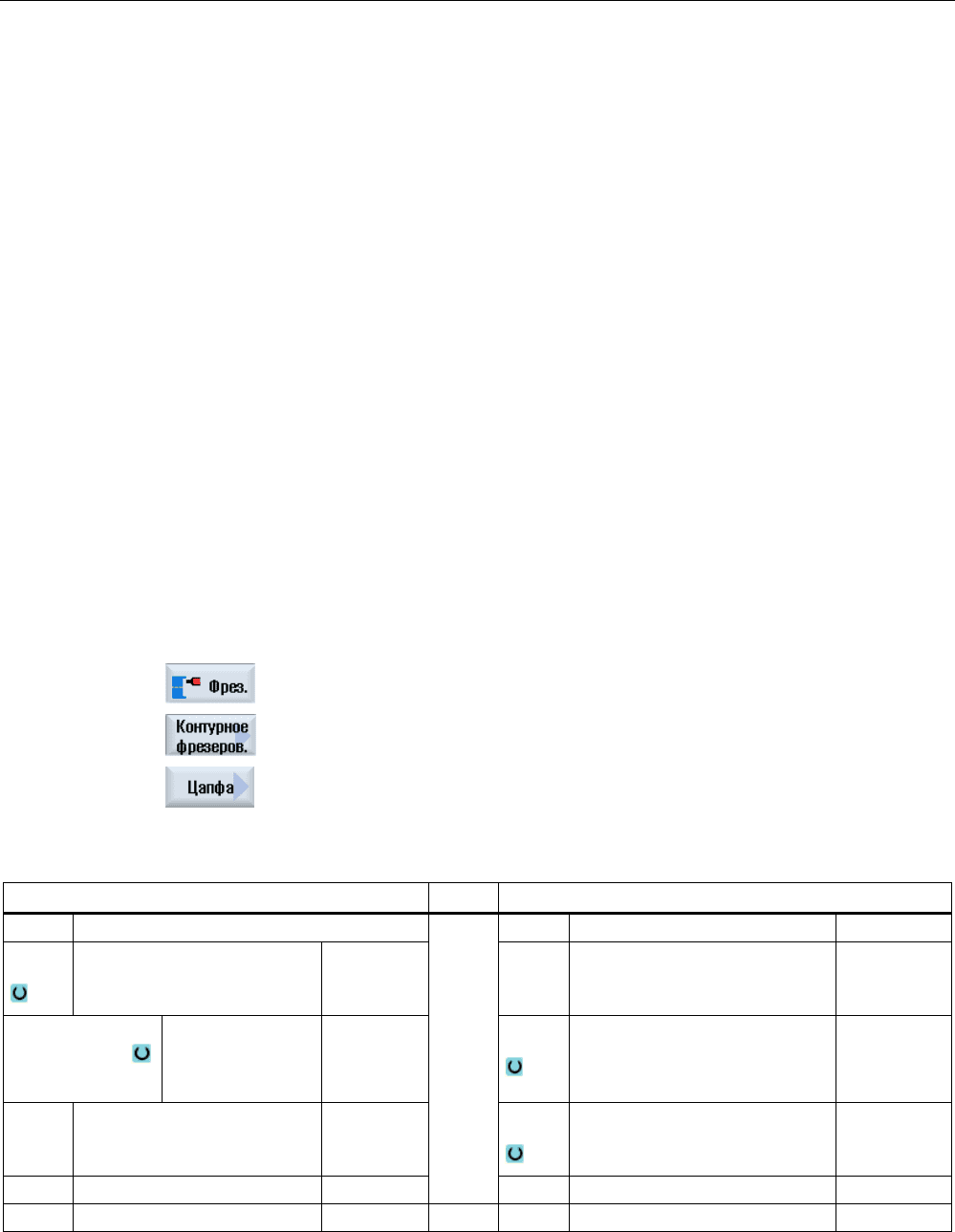

2. Нажать программные клавиши "Фрезерование", "Фрезерование

контура" и "Цапфы".

Открывается окно ввода "Фрезерование цапфы".

3. Выбрать режим обработки "Черновая обработка".

Параметры программы в G-кодах Параметры программы ShopTurn

PRG Имя для генерируемой программы T Имя инструмента

Плоскость обработки D Номер резца

Направление

фрезерования

 Синхронный

ход

 Противоход

Подача мм/мин

мм/зуб

RP Плоскость отвода мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

SC Безопасное расстояние мм

F Подача мм/мин

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

458 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

Поверхность

обработки

(только для

ShopTurn)

 Торец C

 Торец Y

 Торец B

 Боковая поверхность C

 Боковая поверхность Y

(только для

ShopTurn)

Зажать/освободить шпиндель (только для Торец Y/B и Боковая поверхность Y)

Функция должна быть установлена изготовителем станка.

Обработка

Могут быть выбраны следующие технологические обработки:

 ∇ (черновая обработка)

 ∇∇∇ основание (чистовая обработка основания)

 ∇∇∇ край (чистовая обработка края)

 Снятие фаски

Z0 Исходная точка в оси инструмента Z мм

Z1 Глубина кармана (абс.) или глубина относительно Z0 или X0 (инкр.) мм

CP Угол позиционирования для области обработки

- (только для ShopTurn поверхность обработки Торец Y)

Градус

C0 Угол позиционирования для поверхности обработки

- (только для ShopTurn поверхность обработки Боковая поверхность Y)

Градус

DXY

 Макс. подача в плоскости

 Макс. подача в плоскости как процентное значение от диаметра фреза

- (только для ∇ и ∇∇∇ основание)

мм

DZ Макс. подача на глубину

– (только для ∇ или ∇∇∇ край)

мм

UXY Чистовой припуск Плоскость

– (только для ∇, ∇∇∇ основание или ∇∇∇ край)

мм

UZ Чистовой припуск Глубина

– (только для ∇ или ∇∇∇ основание)

мм

Режим подъема

Режим подъема перед повторной подачей

Если при обработке необходимо несколько точек врезания, то можно

запрограммировать высоту отвода:

 на плоскость отвода

 Z0 + безопасное расстояние

При переходе к следующей точке врезания инструмент отводится на эту высоту.

Если в области кармана нет элементов больше Z0 (X0), то в качестве режима

подъема можно запрограммировать Z0 (X0) + безопасное расстояние.

мм

FS Ширина фаски для снятия фаски – (только для обработки Снятие фаски) мм

ZFS Глубина врезания острия инструмента (абс. или инкр.) – (только для обработки

Снятие фаски)

мм

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

459

8.5.13 Остаточный материал контурной цапфы (CYCLE63, опция)

Функция

Если после фрезерования контурной цапфы имеются остатки материала, то это

распознается автоматически. С помощью подходящего инструмента можно удалить

эти остатки материала без обработки всей цапфы, т.е. можно избежать ненужного

холостого хода. Материал, оставшийся после чистового припуска, не является

остаточным материалом.

Вычисление остаточного материала осуществляется на основе используемой при

выборке фрезы.

Если фрезеруется несколько цапф и необходимо избежать ненужной смены

инструмента, то имеет смысл сначала выбрать все цапфы, а потом удалить

остаточный материал. В этом случае при выборке остаточного материала необходимо

также указать параметр эталонного инструмента TR, который появляется

дополнительно в программе ShopTurn при нажатии программной клавиши "Все

параметры". При программировании действовать следующим образом:

1. Контур заготовки 1

2. Контур цапфы 1

3. Выборка цапфы 1

4. Контур заготовки 2

5. Контур цапфы 2

6. Выборка цапфы 2

7. Контур заготовки 1

8. Контур цапфы 1

9. Выборка остаточного материала цапфы 1

10. Контур заготовки 2

11. Контур цапфы 2

12. Выборка остаточного материала цапфы 2

Опция программного обеспечения

Для выборки остаточного материала необходима опция "Определение и

обработка остаточного материала".

Зажим шпинделя

Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем

станка.

Изготовитель станка

Следовать указаниям изготовителя станка.

Программирование технологических функций (циклы)

8.5 Фрезерование контура

Токарная обработка

460 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

См. также

Зажим шпинделя (Страница 222)

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программные клавиши "Фрезерование", "Фрезерование

контура" и "Остаточный материал цапфы".

Открывается окно ввода "Остаточный материал цапфы".

3. Нажать программную клавишу "Все параметры" в программе

ShopTurn, если необходимо ввести дополнительные параметры.

Параметры программы в G-кодах Параметры программы ShopTurn

PRG Имя для генерируемой программы T Имя инструмента

Плоскость обработки D Номер резца

Направление

фрезерования

 Синхронный

ход

 Противоход

Подача мм/мин

мм/зуб

RP Плоскость отвода мм S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

SC Безопасное расстояние мм

F Подача мм/мин

Параметр Описание Единица

Обработка

Могут быть выбраны следующие технологические обработки:

 ∇ (черновая обработка)

Поверхность

обработки

(только для

ShopTurn)

 Торец C

 Торец Y

 Торец B

 Боковая поверхность C

 Боковая поверхность Y
