Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

481

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать программные клавиши "Сверление", Сверление по центру

и "Сверление по центру".

Открывается окно ввода "Сверление по центру".

Параметр Описание Единица

T Имя инструмента

D Номер резца

F Подача мм/мин

мм/об.

S / V Число оборотов шпинделя или

постоянная скорость резания

об/мин

м/мин

Обработка

 Ломка стружки

 Удаление стружки

Z0 Исходная точка Z

Глубина

сверления

Относительно

 хвостовика

Врезание до достижения хвостовиком сверла запрограммированного

значения Z1. При этом учитывается занесенный в список инструмента угол.

 острия

Врезание до достижения острием сверла запрограммированного значения Z1.

Z1 Конечная глубина сверления X (абс.) или конечная глубина сверления

относительно Z0 (инкр.)

D Макс. подача на глубину

FD1 Процент для подачи при первой подаче %

 Процентное значение для каждой последующей подачи или

 Величина для каждой следующей подачи

DF = 100: значение подачи остается тем же

DF < 100: значение подачи уменьшается в направлении конечной глубины

сверления

Пример: DF = 80

Последняя подача была 4 мм;

4 x 80% = 3.2; следующее значение подачи будет 3.2 мм

3.2 x 80% = 2.56; следующее значение подачи будет 2.56 мм и т.д.

мм

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

482 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

V1 Мин. подача на глубину

Параметр V1 имеется только тогда, когда было запрограммировано DF<100%.

С помощью параметра V1 программируется мин. подача.

V2 Величина обратного хода после каждой обработки – (только для обработки

"Ломка стружки")

Упреждающий

зазор

- (только для обработки "Удаление стружки")

 ручной

 автоматический

V3 Упреждающий зазор – (только для упреждающего зазора "ручной")

 Время ожидания в секундах

 Время ожидания в оборотах

сек

об

8.7.2 Резьба по центру

Функция

С помощью цикла "Резьба по центру" можно изготовить правую или левую резьбу в

центре торцовой поверхности.

При обработке вращается главный или встречный шпиндель. Число оборотов

шпинделя можно изменять с помощью процентовки шпинделя, процентовка подачи не

действует.

Можно выбирать между сверлением за один проход резца, ломкой стружки или

отводом инструмента из детали для удаления стружки.

Инструмент движется с учетом плоскости отвода и безопасного расстояния

ускоренным ходом на запрограммированную позицию.

Подвод/отвод при одном проходе резца

1. Инструмент осуществляет сверление в направлении продольной оси с

запрограммированным числом оборотов шпинделя S или скоростью резания V до

конечной глубины сверления Z1.

2. Направление вращения шпинделя изменяется, и инструмент выводится с

запрограммированным числом оборотов шпинделя SR или скоростью резания VR

до безопасного расстояния.

Подвод/отвод при удалении стружки

1. Инструмент осуществляет сверление в направлении продольной оси с

запрограммированным числом оборотов шпинделя S или скоростью подачи V до 1-

ой глубины подачи (макс. глубина подачи D).

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

483

2. Инструмент для удаления стружки выводится из детали с числом оборотов

шпинделя SR или скоростью резания VR на безопасное расстояние.

3. После инструмент снова врезается с числом оборотов шпинделя S или скоростью

подачи V и осуществляет сверление до следующей глубины подачи.

4. Шаги 2 и 3 повторяются до достижения запрограммированной глубины конечной

глубины сверления Z1.

5. Направление вращения шпинделя изменяется и инструмент выводится с числом

оборотов шпинделя SR или скоростью резания VR до безопасного расстояния.

Подвод/отвод при ломке стружки

1. Инструмент осуществляет сверление в направлении продольной оси с

запрограммированным числом оборотов шпинделя S или скоростью подачи V до 1-

ой глубины подачи (макс. глубина подачи D).

2. Для ломки стружки инструмент отводится на значение отвода V2.

3. После инструмент осуществляет сверление с числом оборотов шпинделя S или

скоростью подачи V до следующей глубины подачи.

4. Шаги 2 и 3 повторяются до достижения запрограммированной глубины конечной

глубины сверления Z1.

5. Направление вращения шпинделя изменяется и инструмент выводится с числом

оборотов шпинделя SR или скоростью резания VR до безопасного расстояния.

В машинных данных изготовитель станка может осуществить определенные установки

для нарезания резьбы по центру.

Изготовитель станка

Следовать указания изготовителя станка.

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать программные клавиши "Сверление", Сверление по центру и

"Резьба по центру".

Открывается окно ввода "Нарезание внутренней резьбы по центру".

Параметр Описание Единица

T Имя инструмента

D Номер резца

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

484 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

F Подача мм/мин

мм/об.

Таблица

Выбор таблицы резьб:

 без

 ISO метрическая

 Дюймовая резьба BSW

 Дюймовая резьба BSP

 UNC

Выбор

Выбор значения из таблицы:

 M1 - M68 (ISO метрическая)

 W3/4"; и т.д. (дюймовая резьба BSW)

 G3/4"; и т.д. (дюймовая резьба BSP)

 1" - 8 UNC; и т.д. (UNC)

- (выбор-

возможно только

при выборе в

таблице "без")

Шаг резьбы ...

 в MODUL: MODUL = шаг/π

 в мм/об

 в дюймах/об

 в витках на дюйм: К примеру, является актуальным для трубной резьбы.

При вводе на дюйм в первое поле параметров вводится целое число перед

запятой, а во второе и третье поле - число после запятой как дробь.

Шаг резьбы зависит от используемого инструмента.

MODUL

мм/об

дюймов/об

витков/"

S / V Число оборотов шпинделя

или постоянная скорость резания

об/мин

м/мин

SR Число оборотов шпинделя для обратного хода Об./мин

VR Постоянная скорость резания для обратного хода м/мин

Обработка

 1. Проход резца

Резьба нарезается за один проход резца, без прерываний.

 Ломка стружки

Для ломки стружки сверло отводится на интервал отвода V2.

 Удаление стружки

Сверло для удаления стружки выводится из детали.

Z0 Исходная точка Z) мм

Z1 Конечная точка резьбы (абс.) или длина резьбы (инкр.) мм

D Макс. подача на глубины - (только при удалении стружки или ломке стружки) мм

Обратный ход - (только для обработки "Ломка стружки")

Величина обратного хода

 ручной

 автоматический

V2 Величина обратного хода – (только для обратного хода "ручной")

Значение, на которое отводится метчик при ломке стружки.

V2 = автоматически: Инструмент отводится на один оборот.

мм

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

485

8.7.3 Трансформации

Для облегчения программирования можно трансформировать систему координат.

Использовать эту возможность, к примеру, для поворота системы координат.

Трансформации координат действуют только в актуальной программе.

Могут быть определены следующие трансформации:

● Смещение

● Вращение

● Масштабирование

● Отражение

● Вращение оси С

При этом можно выбирать соответственно между новой и аддитивной

трансформацией координат.

При новой трансформации координат все определенные до этого трансформации

координат выключаются. Аддитивная трансформация координат действует

дополнительно к актуальной выбранной трансформации координат.

Примечание

Трансформации с виртуальными осями

Просьба учитывать, что при выборе TRANSMIT или TRACYL смещения,

масштабирования и отражения реальной Y не передаются на виртуальную ось Y.

Смещение, масштабирования и отражения виртуальной оси Y при TRAFOOF

удаляются.

Принцип действий для смещения нулевой точки, смещения, вращения, масштабирования,

отражения или вращения оси C

1. Программа ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программную клавишу "Разное" и "Трансформации".

3. Нажать программную клавишу "Смещения нулевой точки".

Открывается окно ввода "Смещения нулевой точки".

- ИЛИ -

Нажать программную клавишу "Смещение".

Открывается окно ввода "Смещение".

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

486 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

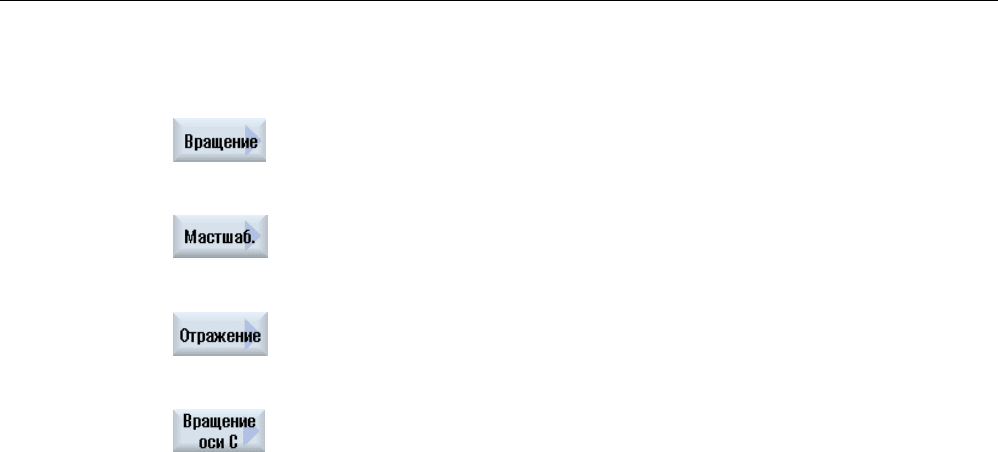

- ИЛИ -

Нажать программную клавишу "Вращение".

Открывается окно ввода "Вращение".

- ИЛИ -

Нажать программную клавишу "Масштабирование".

Открывается окно ввода "Масштабирование".

- ИЛИ -

Нажать программную клавишу "Отражение".

Открывается окно ввода "Отражение".

- ИЛИ -

Нажать программную клавишу "Вращение оси С".

Открывается окно ввода "Вращение оси С".

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

487

8.7.4 Смещение

Для каждой оси можно запрограммировать смещение нулевой точки.

Новое смещение

Аддитивное смещение

Параметр Описание Единица

Смещение

 новое

Новое смещение

 аддитивное

Аддитивное смещение

Z Смещение Z мм

Х Смещение X мм

Y Смещение Y мм

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

488 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.7.5 Вращение

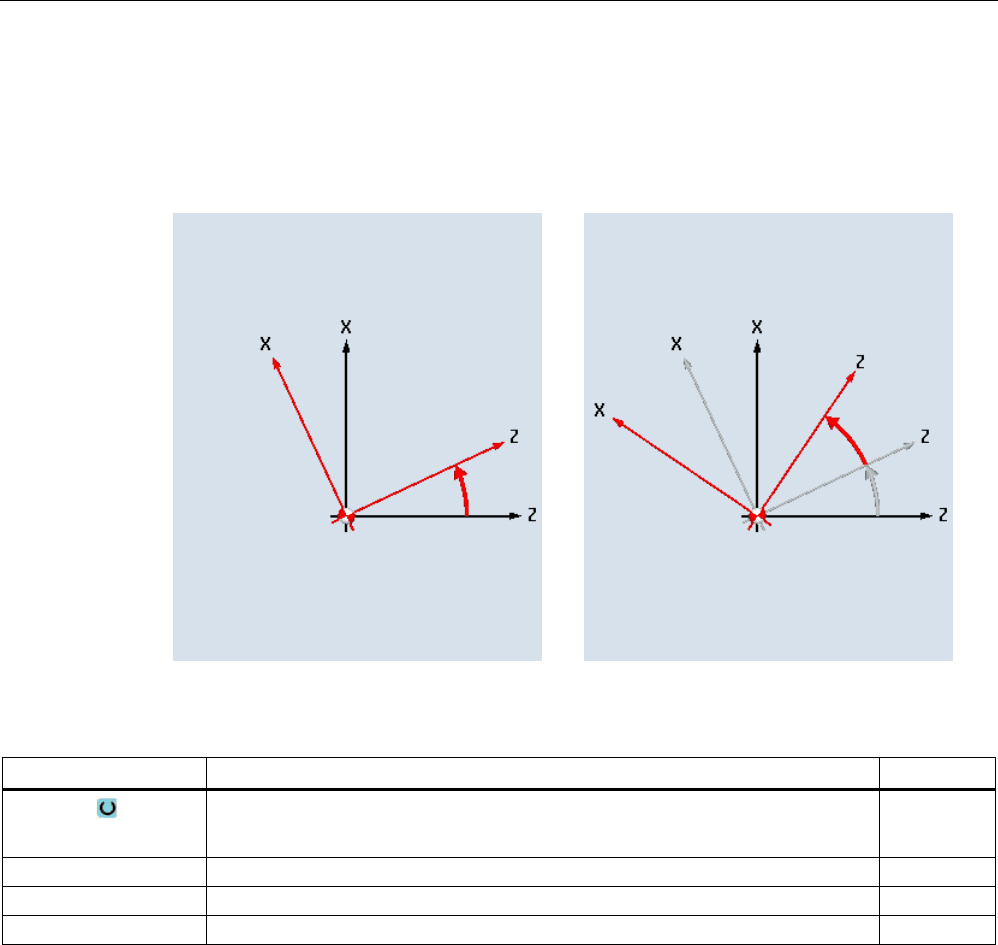

Можно повернуть любую ось на определенный угол. Положительный угол

соответствует вращению против часовой стрелки.

Новое вращение

Аддитивное вращение

Параметр Описание Единица

Вращение

 новое

 Новое вращение

Z Вращение вокруг Z Градус

Х Вращение вокруг X Градус

Y Вращение вокруг Y Градус

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

489

8.7.6 Масштабирование

Для активной плоскости обработки, а также для оси инструмента, можно ввести

коэффициент масштабирования. В этом случае запрограммированные координаты

умножаются на этот коэффициент.

Новое масштабирование

Аддитивное масштабирование

Параметр Описание Единица

Масштабирование

 новое

Новое масштабирование

 аддитивное

Аддитивное масштабирование

ZX Коэффициент масштабирования ZX

Y Коэффициент масштабирования Y

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

490 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.7.7 Отражение

Кроме этого имеется возможность отражения всех осей. Ввести ось, которая должна

быть отражена.

Примечание

Направление перемещения фрезы

Учитывать, что при отражении отражается и направление перемещения фрезы

(противоход/синхронный ход).

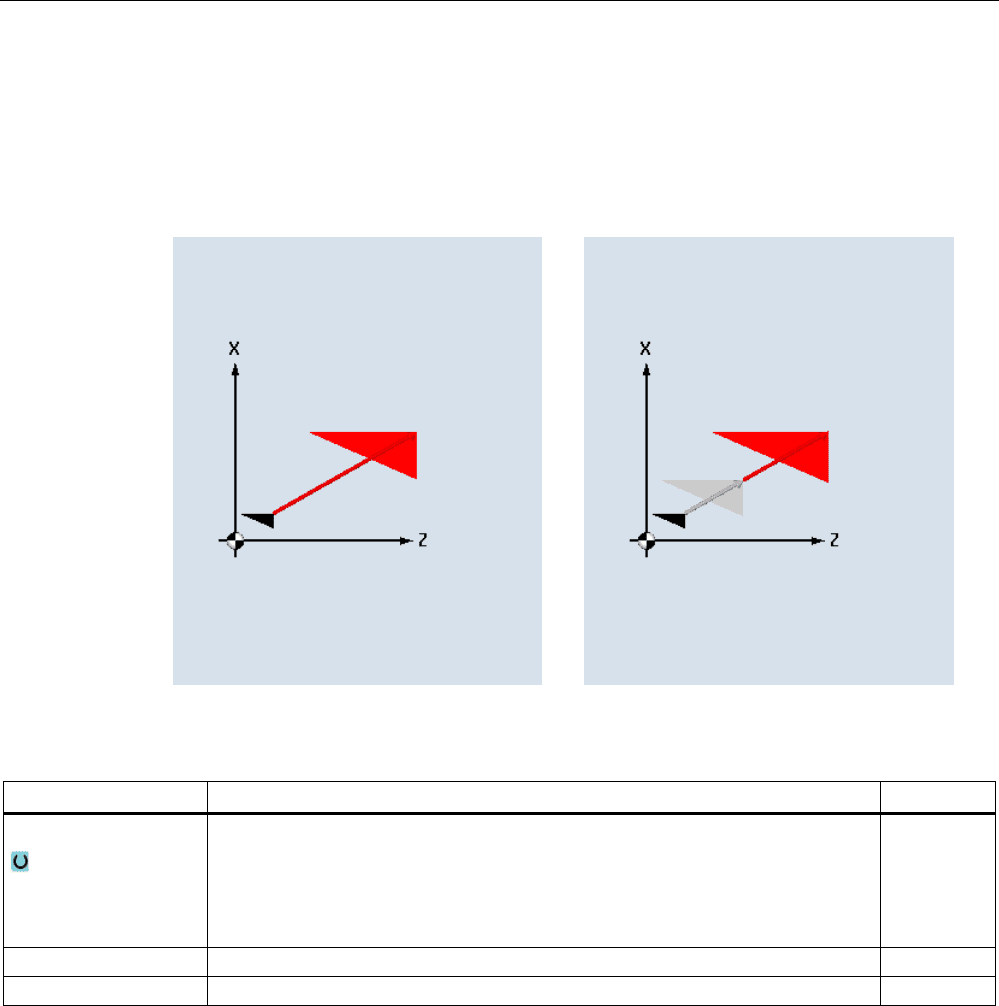

Новое отражение

Аддитивное отражение

Таблица 8- 1

Параметр Описание Единица

Отражение

 новое

Новое отражение

 аддитивное

Аддитивное отражение

Z Отражение оси Z вкл/выкл

X Отражение оси X вкл/выкл

Y Отражение оси Y вкл/выкл
