8.7.8 Вращение оси C

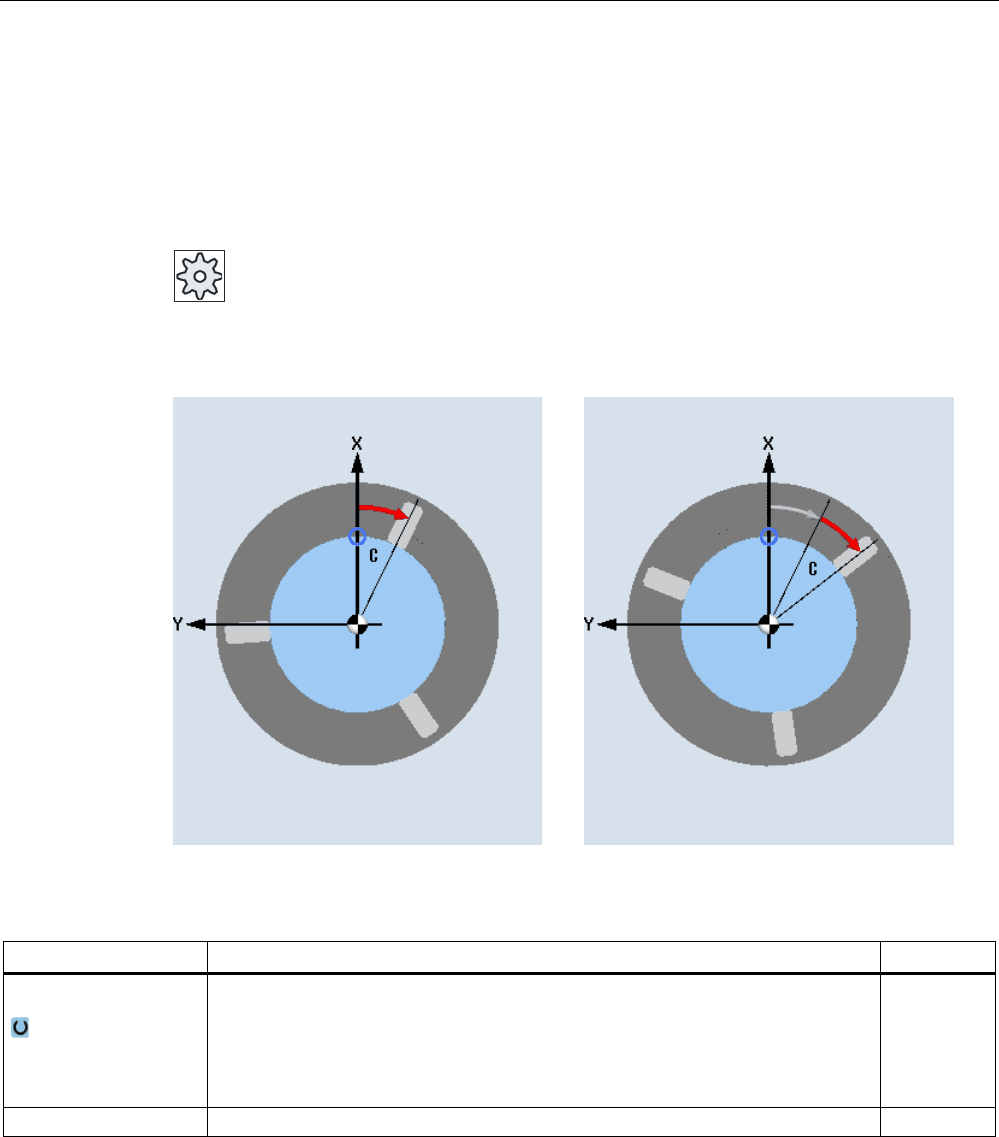

Можно повернуть ось С на определенный угол, чтобы можно было осуществить

последующие обработки на торцовой или боковой стороне на определенной позиции.

Направление вращения определено в машинных данных.

Изготовитель станка

Следовать указания изготовителя станка.

Новое вращение оси С

Аддитивное вращение оси С

Параметр Описание Единица

Вращение

 новое

Новое вращение

 аддитивное

Аддитивное вращение

C Вращение C Градус

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

492 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.7.9 Линейные или круговые обработки

Если необходимо осуществить простые, т.е. линейные или круговые движения по

траектории или обработки, без определения всего контура, то используются функции

"Прямая" или "Окружность".

Общий процесс

При программировании простых обработок действовать по следующей схеме:

● Определить инструмент и число оборотов шпинделя

● Запрограммировать обработку

Возможности обработки

Существуют следующие возможности обработки:

● Прямая

● Окружность известным центром

● Окружность известным радиусом

● Прямая с полярными координатами

● Окружность с полярными координатами

Перед программированием прямой или окружности с полярными координатами

необходимо до этого определить полюс.

ВНИМАНИЕ

Если инструмент линейным или круговым движением по траектории вводится в

определенную в "шапке" программы область отвода, то следует учитывать, чтобы

при обычной логике обратного хода не возникло бы столкновений.

Для безопасности необходимо снова вывести инструмент из области отвода.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

493

8.7.10 Выбор инструмента и плоскости обработки

Перед программированием прямой или окружности нужно выбрать инструмент,

шпиндель, а также скорость шпинделя и плоскость обработки.

Если программируются несколько последовательных линейных или круговых

движений по траектории, то установки для инструмента, шпинделя, скорости шпинделя

и плоскости обработки остаются активными до тех пор, пока не будут изменены.

Если позднее изменить выбранную плоскость обработки, то координаты

запрограммированного движения по траектории автоматически подстраиваются к

новой плоскости обработки. Только в случае прямой (прямоугольная, не полярная)

сохраняются запрограммированные изначально координаты.

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

3. Нажать программную клавишу "Инструмент".

Открывается окно "Инструмент".

4. Ввести в поле параметра "T" инструмент.

- ИЛИ -

Нажать программную клавишу "Выбрать инструмент", чтобы

выбрать инструмент из списка инструментов, и поместить курсор на

инструмент, который Вы хотите использовать для обработки.

Нажать программную клавишу "В программу".

Инструмент передается в поле параметра "T".

5. Выбрать для инструментов с несколькими резцами номер резцов D

инструмента.

6. Выбрать в левом поле ввода параметра "Шпиндель" главный

шпиндель, инструментальный шпиндель или встречный шпиндель.

7. Ввести скорость шпинделя или скорость резания.

8. Выбрать в поле выбора "Выбор плоскости" плоскость обработки.

9. Ввести диаметр цилиндра, если выбрана плоскость обработки

Боковая поверхность С.

- ИЛИ -

Ввести угол позиционирования для области обработки CP, если

выбрана плоскость обработки Торец Y.

- ИЛИ -

Ввести исходную точку C0, если выбрана плоскость обработки

Боковая поверхность Y.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

494 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

- ИЛИ -

Выбрать, должен ли шпиндель быть зажат или разжат или

изменение не требуется (пустое поле ввода).

Нажать программную клавишу "Применить".

Значения сохраняются, и окно закрывается. Появляется

технологическая карта, новый созданный кадр программы помечен.

Параметр Описание Единица

T Имя инструмента

D Номер резца

S1 / V1 Число оборотов шпинделя или

постоянная скорость резания

об/мин

м/мин

Выбор плоскости Выбор между следующими поверхностями обработки:

 Боковая поверхность/боковая поверхность C

 Боковая поверхность Y - только если имеется ось Y

 Торец/торец C

 Торец Y - только если имеется ось Y

 Поверхность вращения

∅ Диаметр цилиндра (для Боковая поверхность/боковая поверхность C) мм

C0 Угол позиционирования для области обработки (только для Боковая

поверхность Y)

Градус

CP Угол позиционирования для области обработки (только для Торец Y) Градус

8.7.11 Программирование прямой

Если необходимо запрограммировать прямую в прямоугольных координатах, то

используется функция "Прямая".

Инструмент перемещается по прямой с запрограммированной подачей или

ускоренным ходом от актуальной позиции к запрограммированной конечной позиции.

Коррекция радиуса

По выбору можно проводить прямые с коррекцией радиуса. Коррекция радиуса имеет

самоудержание (действует модально), т.е. необходимо отключить коррекцию радиуса,

если необходимо перемещение без нее. Кроме этого коррекцию радиуса в случае

нескольких следующих друг за другом прямых с коррекцией радиуса можно включать

только в первом программном кадре.

При первом движении по траектории с коррекцией радиуса инструмент движется в

начальной точке без, а в конечной точке с коррекцией радиуса. Т.е., при

запрограммированной вертикальной траектории движение осуществляется по

диагонали. Лишь на втором запрограммированном движении по траектории с

коррекцией радиуса коррекция действует на всем пути перемещения. Обратный

эффект возникает при отключении коррекции радиуса.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

495

̶͚͙ͣ

͖͓͔͌͗͌͌͌͠͏ͦ

̹͇͙͕͗͌͑͗͏ͦ

̮͇͖͕͇͓͓͗͊͗͏

͕͉͇͔͔͗͐͢

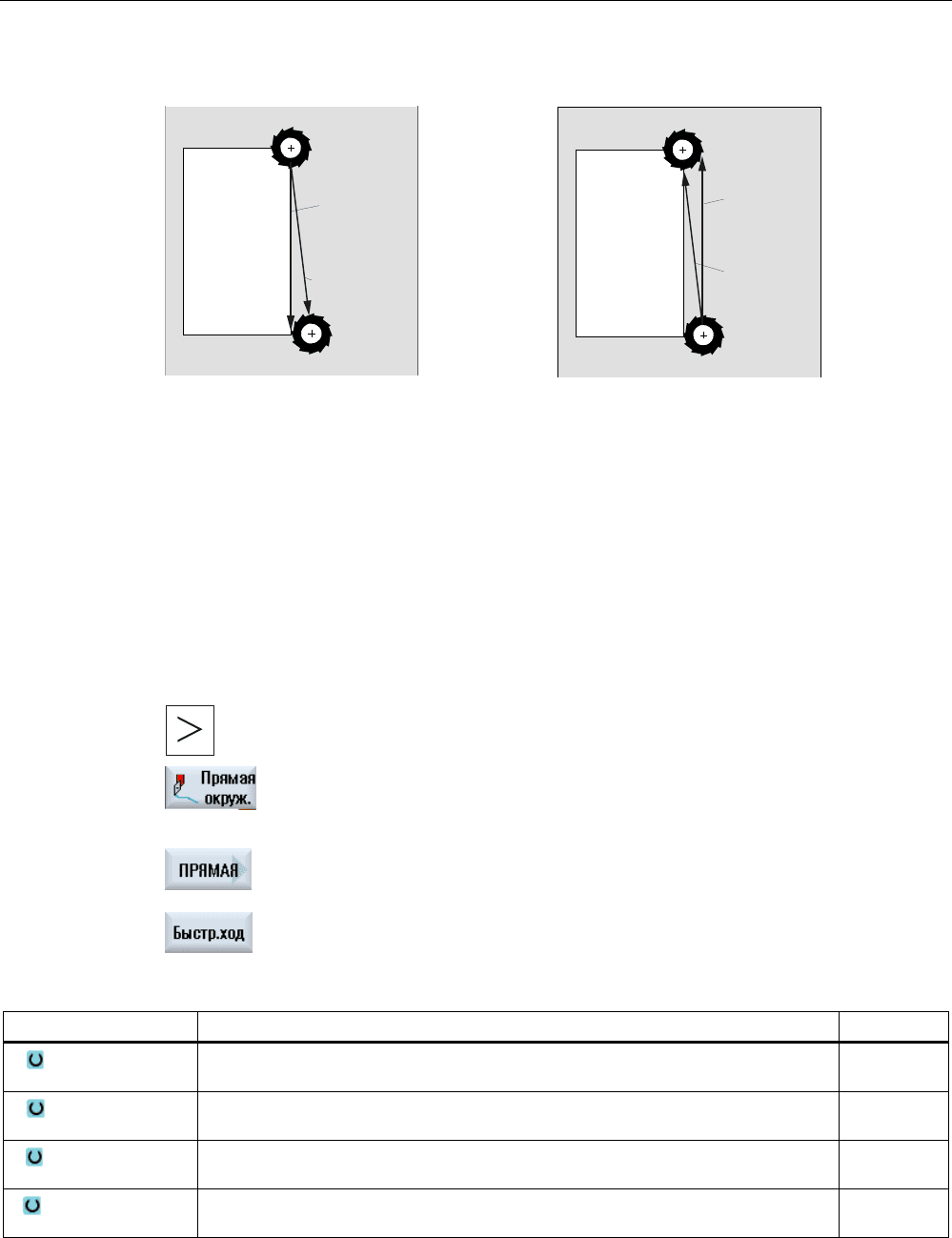

Прямая при выборе коррекции радиуса

͖͚͙ͣ

͖͓͔͌͗͌͌͌͠͏ͦ

̹͇͙͕͗͌͑͗͏ͦ

͎͇͖͕͇͓͓͗͊͗͏

͕͉͇͔͔͇͗ͦ

Прямая при отмене коррекции радиуса

Во избежание отклонения пути перемещения от запрограммированной траектории

первая прямая с коррекцией радиуса или с отключенной коррекцией радиуса может

быть запрограммирована вне детали. Программирование без указания координат

невозможно.

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

3. Нажать программную клавишу "Прямая".

4. Нажать программную клавишу "Ускоренный ход", если необходимо

перемещение ускоренным ходом, а не с запрограммированной

подачей обработки.

Параметр Описание Единица

X Заданное конечное положение X ∅ (абс.) или заданное конечное положение

X относительно последней запрограммированной позиции (инкр.)

мм

Y Заданное конечное положение Y (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

мм

Z Заданное конечное положение Z (абс.) или заданное конечное положение Z

относительно последней запрограммированной позиции (инкр.)

мм

U Заданное конечное положение (абс.) или заданное конечное положение

относительно актуальной позиции (инкр.)

мм

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

496 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

C Заданный угол (абс.) или заданный угол относительно актуальной позиции

(инкр.)

град.

C1 Заданное конечное положение оси С главного шпинделя (абс. или инкр.) мм

C3 Заданное конечное положение оси С встречного шпинделя (абс. или инкр.) мм

Z3 Заданное конечное положение дополнительной оси (абс. или инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

AWZ Заданный угол (абс.) или заданный угол относительно актуальной позиции

(инкр.)

град.

GS Заданный угол (абс.) или заданный угол относительно актуальной позиции

(инкр.)

град.

F Подача обработки

Как альтернатива ускоренный ход

мм/об

мм/мин

мм/зуб

Указание, на какой стороне контура в направлении перемещения движется

фреза:

коррекция радиуса справа от контура

коррекция радиуса слева от контура

коррекция радиуса выкл

Коррекция радиуса

Принимается последняя запрограммированная установка

коррекции радиуса.

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

497

8.7.12 Программирование окружности с известным центром

Если необходимо запрограммировать окружность или дугу окружности с известным

центром, то используется функция "Окружность Центр".

Инструмент движется по круговой траектории с подачей обработки от актуальной

позиции в запрограммированное заданное конечное положение. Система вычисляет

радиус окружности/дуги окружности с помощью введенных параметров интерполяции I

и K.

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

3. Нажать программную клавишу "Окружность Центр".

Параметр Описание Единица

Направление

вращения

Направление вращения, с которым осуществляется перемещение от

начальной к конечной точке окружности:

направление вращения по часовой стрелке (вправо)

направление вращения против часовой стрелки (влево)

Плоскость обработки Боковая поверхность C

Заданное конечное положение Y (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Z (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Центр окружности J (инкр.).

Центр окружности K (инкр.).

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

498 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

Плоскость обработки Боковая поверхность Y

Заданное конечное положение Y (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Z (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Центр окружности J (инкр.)

Центр окружности K (инкр.).

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Торец C

Заданное конечное положение X ∅ (абс.) или заданное конечное положение

X относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Y (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Центр окружности J (инкр.)

Центр окружности J (инкр.).

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки торец Y

Заданное конечное положение X (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Y (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Центр окружности I (инкр.).

Центр окружности J (инкр.).

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Поверхность вращения

Заданное конечное положение X ∅ (абс.) или заданное конечное положение

Y относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Z (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Центр окружности I (инкр.)

Центр окружности K (инкр.).

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

F Подача обработки мм/об.

мм/мин

мм/зуб

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

499

8.7.13 Программирование окружности с известным радиусом

Если необходимо запрограммировать окружность или дугу окружности с известным

радиусом, то используется функция "Окружность Радиус".

Инструмент движется по дуге окружности с запрограммированным радиусом с подачей

обработки от актуальной позиции к запрограммированному конечному положению. Для

этого система вычисляет позицию центра окружности.

Можно выбрать перемещение по дуге окружности по часовой или против часовой

стрелки. Независимо от направления вращения получается соответственно 2

возможности перехода от актуальной позиции через дугу окружности с заданным

радиусом к заданному конечному положению.

Выбор желаемой дуги окружности осуществляется через отрицательный или

положительный знак радиуса.

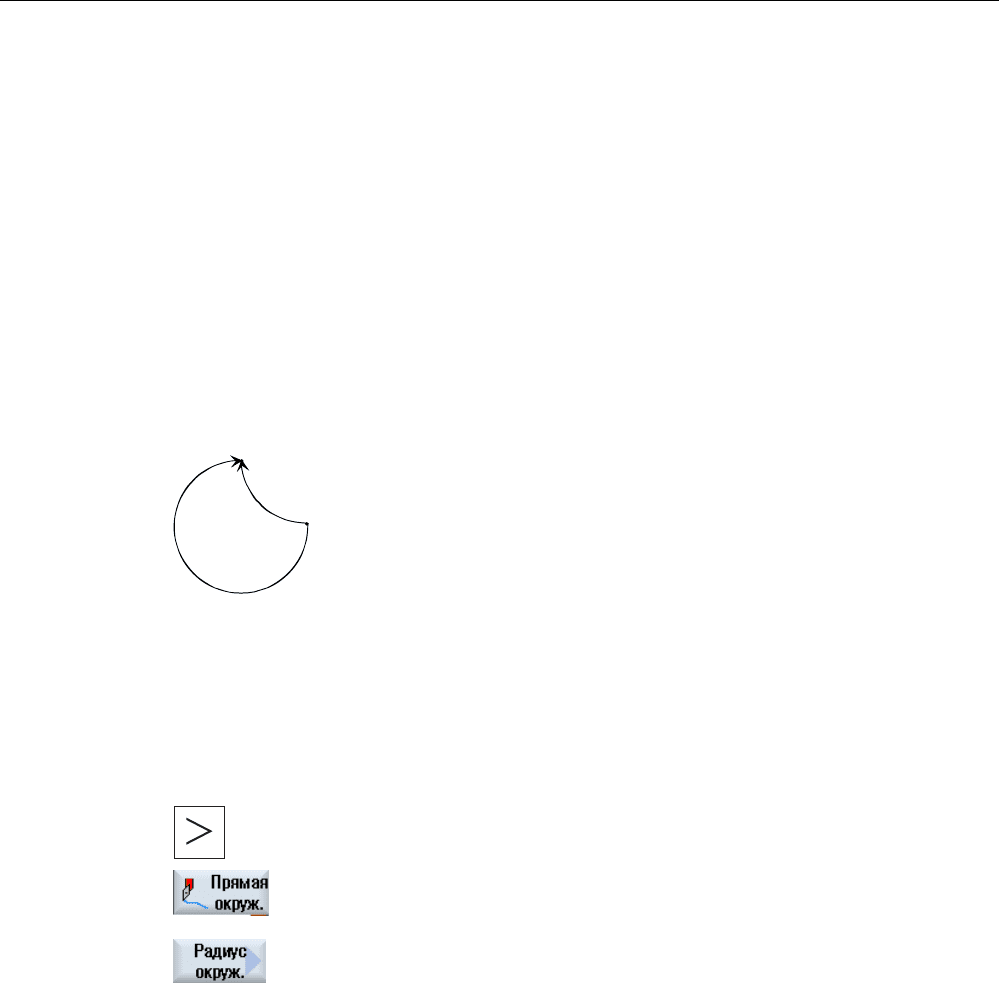

̧͖͙͚͔͌͗͗͐͢͚͕͊͒͈͕͒ͣ͌͟r

̧͖͙͚͔͌͗͗͐͢͚͕͊͒͕͋r

̸͙͇͙͗

̽͌͒ͣ





Изображение 8-2 Апертурный угол

Принцип действий

1. Выполняемая программа ShopTurn создана и Вы находитесь в

редакторе.

2. Нажать клавишу перехода по меню вперед и программную клавишу

"Прямая Окружность".

3. Нажать программную клавишу "Окружность Радиус".

Программирование технологических функций (циклы)

8.7 Другие циклы и функции ShopTurn

Токарная обработка

500 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Параметр Описание Единица

Направление

вращения

Направление вращения, с которым осуществляется перемещение от

начальной к конечной точке окружности:

направление вращения по часовой стрелке (вправо)

направление вращения против часовой стрелки (влево)

Плоскость обработки Боковая поверхность/боковая поверхность C

Заданное конечное положение Y (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Z (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается

мм

Плоскость обработки Боковая поверхность Y

Заданное конечное положение Y (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Z (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Торец/торец C

Заданное конечное положение X (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Y (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается

мм

Плоскость обработки Торец Y

Заданное конечное положение X (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Y (абс.) или заданное конечное положение Y

относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Плоскость обработки Поверхность вращения

Заданное конечное положение X ∅ (абс.) или заданное конечное положение

Y относительно последней запрограммированной позиции (инкр.)

Заданное конечное положение Z (абс.) или заданное конечное положение X

относительно последней запрограммированной позиции (инкр.)

Указание:

Инкрементальный размер: Знак также обрабатывается.

мм

Радиус дуги окружности

Знак определяет, какая дуга окружности выполняется.

мм

F Подача обработки мм/об.

мм/мин

мм/зуб
