- 199 -

Глава 4

При измерении частоты на станции контроля следует также рекомендовать минимальную

мгновенную ширину полосы захвата, с тем чтобы она полностью соответствовала измеряемым

сигналам в измерительном фильтре. На практике измерения должны проводиться в фильтре с

достаточно широкой полосой для размещения измеряемого излучения, но в то же время и

достаточно узкой для ограничения влияния соседних излучений.

Современные приемники содержат ряд фильтров (обычно не менее 10), обычно достаточный для

обеспечения хорошей фильтрации обычных сигналов; однако, необходимо тщательно выбирать

оборудование, имеющее достаточную ширину полосы для размещения контролируемых сигналов.

Одним из самых распространенных сигналов, подлежащих контролю, являются ЧМ

радиовещательные сигналы, которые должны иметь девиацию частоты, не превышающую ± 75 кГц,

при этом может потребоваться станция контроля, имеющая мгновенную ширину полосы захвата, по

крайней мере, в пределах от ± 200 кГц до ± 300 кГц. Ширина полосы ± 300 кГц соответствует

многим современным цифровым сигналам, включая GSM, но не таким сигналам, как DAB, IS95 или

некоторым высокоскоростным системам связи пункта с пунктом, или пункта со многими пунктами,

как например, оборудование для сельской телефонной связи, используемое на частотах ниже 3 ГГц,

для которого обычно достаточна ширина полосы 2 МГц. Учитывая, что более широкие полосы

частот требуют более дорогостоящих дигитайзеров и процессоров, можно рекомендовать, что

требуется получение следующих значений мгновенной ширины полосы при приеме для проведения

измерений, в зависимости от целей, поставленных перед станциями контроля:

– около ± 200 кГц для станций контроля низких категорий, охватывающих диапазон от 9 кГц

до 3 ГГц;

– около ± 2 МГц для станций контроля высших категорий, охватывающих диапазон от 9 кГц

до 3 ГГц.

В некоторых случаях могут быть желательны более высокие значения мгновенной ширины полосы,

такие как от ± 8 до ± 10 МГц, особенно когда производится контроль на частотах выше 3 ГГц или

же контроль сигналов цифрового телевизионного вещания или сигналов Ш/МДКР.

4.2.3.2 Метод БПФ

БПФ – это эффективный метод преобразования записи зависимости цифровой амплитуды от

времени в спектральное воспроизведение зависимости амплитуды от частоты, причем этот метод

хорошо реализуется с помощью микропроцессора.

Анализаторы БПФ для целей измерения частоты должны иметь следующие характеристики:

– возможности ZOOM FFT на ПЧ используемого приемника или высокое разрешение по

частоте в приемнике;

– возможности окна Ханна- (Ханнинга-);

– вход внешнего стандарта частоты 5 или 10 МГц;

– по крайней мере, разрешение в 16 битов;

– диапазон частот должен охватывать диапазон ПЧ измеряемого приемника;

– интерфейс дистанционного управления;

– возможности усреднения для измерения частот сигналов с шумами.

- 200 -

Глава 4

4.2.3.2.1 Измерение квазистабильных сигналов

Измерение частоты передачи анализатором БПФ может быть произведено на выходе

промежуточной частоты приемника, настраиваемого с помощью синтезатора. ПЧ приемника должна

находиться в рабочей полосе частот анализатора БПФ. Приемник и анализатор БПФ должны

вестись от общего стандарта частоты. Очень высокое разрешение по частоте может быть достигнуто

при использовании возможностей ZOOM-FFT с функцией взвешивания Ханна в анализаторе БПФ.

Существует возможность увеличения разрешения при измерении частоты на основе БПФ,

предполагая, что правильная частота вычисляется из спектральных линий мощности вокруг

обнаруженного пика в спектре мощности.

)(Мощность

))(Мощность(

частотаяОцениваема

∑

−=

∆⋅⋅

fii

(4-4)

где:

j: индекс массива явного пика интересующей частоты

∆f = F

/N,

где:

: частота дискретизации и

N: количество точек в принятом сигнале временной области.

Интервал j ± 3 является приемлемым, поскольку он представляет более значительное расширение,

чем основной лепесток обычно применяемого окна Ханна. Такой расчет может существенно

сократить время измерений.

Эта система измерений на основе БПФ имеет в общем случае следующие преимущества:

– очень высокие уровни точности и разрешения по частоте;

– возможность измерения частот сигналов в канале общего пользования;

– повышенная скорость измерений для узкой полосы частот разрешающей способности.

При данной реализации этого метода могут быть получены следующие дополнительные

преимущества:

– простая регулировка и настройка на контролируемые полосы частот (посредством

терминала компьютера);

– высокая степень гибкости, позволяющая приспосабливать систему к работе в различных

полосах частот;

– хранение данных о спектре в цифровой форме;

– высокая надежность из-за малого количества механических компонентов;

– воспроизводимость всех регулировок в системе благодаря цифровой обработке;

– возможность передачи данных по телефонным линиям для дальнейшей оценки и/или

обработки пользователям спектра, в централизующие учреждения и т. д.

- 201 -

Глава 4

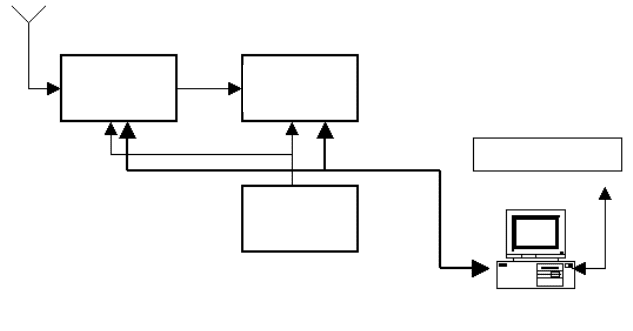

Пример системы измерения частоты на основе БПФ показан на рис. 4-12.

РИСУНОК 4-12

Пример системы измерения частоты на основе БПФ

ПРИМЕЧАНИЕ. – При вычислении правильной частоты должно учитываться расположение спектров на

выходе ПЧ приемника.

Система измерения частоты на основе БПФ может измерять частоты стабильных сигналов (N0N,

A3E и др.) даже при весьма малых расстояниях по частоте (разносе); см. рис. 4-13.

Для измерения частоты частотно-модулированных сигналов необходимо учитывать некоторые

соображения:

– Спектр ЧМн сигналов (F1B, F7B) зависит от фактической модуляции и сдвига по частоте.

Уровень спектральных линий на несущих частотах может быть более низким, чем на других

частотах. В некоторых случаях требуется более продолжительное время усреднения.

– Однако в случае широкополосных ЧМ сигналов (F3E, F8E и др.), методы, связанные со

спектром, могут с трудом измерять несущие, уровень которых зависит от фактической

модуляции. Для решения этой проблемы ПЧ сигнал ОВЧ/УВЧ приемника может быть

пропущен через делитель частоты. Коэффициент деления 200 приводит к значительному

снижению индекса модуляции. Широкополосные ЧМ сигналы таким образом

преобразуются в узкополосные ЧМ сигналы; в результате изменение составляющей

несущей частоты в спектре исключается. Этот коэффициент деления следует учитывать

при вычислении несущей частоты.

Приемник

Анализатор

БПФ

Стандарт

частоты

Линия связи

Контроллер

- 202 -

Глава 4

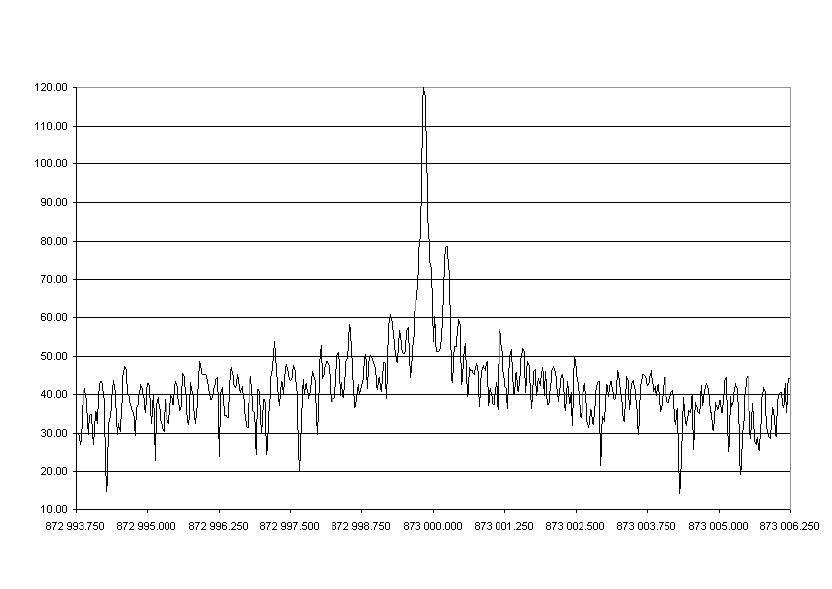

РИСУНОК 4-13

Спектр БПФ канала СЧ-РВ

(Интервал = 12,5 Гц; Разрешение: 400 строк)

Результат измерения частоты системы контроля на основе БПФ с использованием

взвешивания Ханнинга (400 строк БПФ)

Уровень ПЧ [дБмкВ]

df = 0,407 Гц

Несущая 2 = 873 000,25 Гц

Несущая 1 = 872 999,843 Гц

Принимаемая частота [Гц]

Интервал = 12,5 Гц

- 203 -

Глава 4

4.2.4 Калибровка по эталонной частоте каскада кварцевой стабилизации оборудования

измерения частоты

4.2.4.1 Общие указания

Все приборы для измерения частоты снабжены кварцевым эталоном независимо от того, может ли

шкала перестраиваемого генератора быть откалибрована в конкретных точках путем сравнения с

гармониками или конечное значение частоты получается из кварцевого эталона частоты, как в

случае использования синтезаторов частот. Частота на выходе каскада кварцевой стабилизации

зависит от температуры окружающей среды и рабочего напряжения. Даже после периода прогрева

аппаратуры выходная частота кварцевого генератора постоянно изменяется. В настоящее время

порядок величины таких изменений варьируется от 10

–8

до 10

–12

. Постоянные изменения кварцевой

частоты для хороших приборов составляют от 10

–10

до 10

–11

. Постоянные изменения кварцевой

частоты в день для хороших приборов составляют от 10

–10

до 10

–9

после непрерывного прогрева

аппаратуры в течение нескольких недель. Поэтому каскады кварцевой стабилизации частоты

прибора должны часто сравниваться с эталоном частоты или регулироваться по излучению эталона

частоты. Альтернативой периодическому сравнению является постоянная подстройка кварцевого

эталона по атомному эталону частоты, и, таким образом, сочетание кратковременной стабильности

кварцевого генератора с долговременной стабильностью атомного эталона.

В приборах с высокой точностью измерения автономный кварцевый генератор или, по крайней

мере, термостат внутреннего кварцевого генератора, должны быть постоянно задействованы, с тем

чтобы избежать нежелательных эффектов, связанных с процессом прогрева и неоднородностью в

интенсивности старения.

4.2.4.2 Применение передач сигналов эталонных частот и сигналов точного времени

Несущие передатчиков сигналов эталонных частот и сигналов точного времени могут использовать-

ся для калибровки кварцевых генераторов. Таблицы, указывающие передатчики сигналов эталонных

частот, приведены в Рекомендации МСЭ-R ТF. 768.

4.2.4.2.1 Прием сигналов эталонных частот в диапазонах от ОНЧ до ВЧ

Передача сигналов эталонных частот в диапазоне 7 (ВЧ) подвержена заметному влиянию фактора

неопределенности. Сигналы диапазона 5 (НЧ) и даже диапазона 4 (ОНЧ) частично передаются через

ионосферу, и изменение высоты ионосферного слоя из-за изменения интенсивности излучения

Солнца может привести к появлению доплеровских эффектов. При излучениях в диапазонах 5 (НЧ)

и 4 (ОНЧ) это вызывает фазовый сдвиг сигнала эталонной частоты. Во время восхода и захода

солнца даже при передаче в диапазоне 4 (ОНЧ) на относительно короткое расстояние в 100 км могут

возникнуть быстрые фазовые сдвиги. В направлении восток–запад фаза передатчиков медленно

изменяется в соответствии с суточной (день/ночь) моделью. Это явление обусловлено временнóй

дисперсией из-за изменений длины траектории радиоволн при ионосферном распространении. Для

высокоточного сравнения частот измерения должны проводиться в течение одного или нескольких

полных дней, а начало и окончание периодов измерений должны приходиться на время

ненарушаемых условий распространения радиоволн. Для излучений в диапазоне 5 (НЧ) эти

периодические изменения не так выражены, как в случае диапазона 4 (ОНЧ).

Если необходимо принять сигналы излучений в диапазонах 5 или 4 от передатчика, расположенного

относительно близко к приемнику (например, < 500 км), точность в большинстве случаев будет

достаточной, если измерения проводятся в дневное время, то есть приблизительно в промежуток

времени, начинающийся спустя час после восхода солнца и кончающийся за час до заката. В этом

случае можно ожидать изменения фазы порядка 0,5 мкс.

- 204 -

Глава 4

Сравнения частот с сигналами передатчиков эталонных частот целесообразны только на фиксиро-

ванных станциях контроля или при работе подвижных средств во время остановки. Например, если

автофургон с измерительной аппаратурой приближается к передатчику на скорости, то принимаемая

частота подвергается значительному воздействию доплеровского эффекта.

Устройства кварцевой стабилизации частоты с временем интеграции в несколько дней позволяют

осуществлять регулировку кварцевого генератора по сигналам передатчика эталонных частот и

точного времени, который может находиться на расстоянии до нескольких тысяч километров.

Точность этого метода дистанционного управления может достигать ± 1 × 10

–10

. Продолжительный

период интеграции необходим для сглаживания больших суточных изменений фазы, обусловленных

распространением пространственных радиоволн по трассе передачи. В этом методе предполагается,

что изменения фазы, происходящие при смене дня ночью и наоборот, компенсируют друг друга. На

расстояниях в несколько тысяч километров и на частотах выше 20 кГц этот факт всегда должен

проверяться посредством записи действительных изменений фазы во времени.

Для передатчиков эталонных частот, работающих в диапазонах 5 (НЧ) и 4 (ОНЧ) и удаленных не

более чем на 300 км, передача осуществляется почти исключительно земной радиоволной. В этом

случае возможно синхронизировать кварцевый генератор синтезатора частот с точностью 1 × 10

–9

посредством простой системы управления со временем интеграции, равным примерно 15 мин. Эта

продолжительность времени интеграции может быть получена с помощью аналоговой

интегрирующей схемы с малыми потерями или цифрового запоминающего устройства, включая

преобразователи АЦП и ЦАП. Для использования в подвижных средствах лучше всего регулировать

частоту каскада кварцевой стабилизации по передачам ближайшего передатчика эталонной частоты.

Хотя во многих промышленно развитых странах существует целый ряд методов, которые могут

использоваться для контроля или даже прямого управления генератором эталонной частоты по

радиоканалу, это неприменимо ко многим другим районам мира. За исключением нескольких

местных передатчиков эталонной частоты или сигналов точного времени с малым радиусом

действия в диапазонах 4 (ОНЧ) и 5 (НЧ), невозможно получить высокостабильные излучения.

Следовательно, сравнение частоты в этих районах мира осуществляется по коротковолновым

сигналам эталонных частот на 2,5; 5; 10 МГц и т. д., которые подвержены существенным

флуктуациям, или по излучениям навигационной системы или спутниковой системы GРS.

Сравнения, проведенные в течение периодов времени, превышающих 24 часа, показали, что

приемники навигационной системы или системы GPS способны достигать точности 10

–11

или выше

в любой точке мира.

4.2.4.2.2 Использование телевизионных станций ОВЧ/УВЧ в качестве эталонов частоты

В некоторых странах телевизионные сигналы передаются с высоким уровнем стабильности и точ-

ности. В основном используются два метода:

– излучение эталонной частоты несущими частотами изображения и

– управление эталонной частотой посредством частоты строк.

Первый метод используется в некоторых районах мира для телевизионных передатчиков с эффек-

тивной стабильностью частоты, как правило, лучшей, чем 1 × 10

–11

. С соответствующими

приемниками эти сигналы могут использоваться для управления местными эталонными частотами.

По ряду причин использование этих передатчиков не обеспечивает такого же высокого уровня

точности, как при использовании передатчиков ОНЧ или НЧ. Преимущество этого метода состоит в

возможности добиться точности эталонной частоты, равной примерно 10

–11

, в течение нескольких

минут, так как телевизионный передатчик УВЧ генерирует почти столько же колебаний за 10 с,

сколько передатчик эталонной частоты НЧ генерирует за целый день.

- 205 -

Глава 4

4.2.4.2.3 Использование глобальной системы определения местоположения для сравнения

частот

На борту каждого спутника глобальной системы определения местоположения (GPS) установлено

по двое цезиевых часов, которые синхронизируются по их главной станции (для более подробной

информации по GPS см. раздел 6.1). Если система используется для сравнения времени и частоты,

то погрешность измерения времени много ниже 1 мкс (сообщено среднее значение ошибки 10 нс).

Погрешность измерения времени, равная 1 мкс за день, соответствует погрешности частоты, равной

–11

. Поскольку значение, полученное при сравнении времени, может записываться постоянно,

погрешность частоты еще меньше и достаточна для измерения частоты с любой целью, нужной

службе контроля. После синхронизации местных наземных (тактовых) часов или генератора

достаточно приема сигналов одного спутника.

Рекомендуется осуществлять управление местным кварцевым генератором с термостатом или

рубидиевым эталоном частоты посредством соответствующего приемника GPS, то есть приемника

GPS с сигналами эталонной частоты или точного времени на выходе. Спутники передают сигналы,

кодированные уникальным кодом, на частотах 1575,42 и 1227,60 МГц.

4.2.4.2.4 Атомные эталоны частоты

Атомные эталоны частоты могут использоваться в качестве основы для определения первичного

эталона. В службе контроля полезно применять рубидиевые атомные эталоны частоты на газовой

ячейке. Цезиевые пучковые эталоны в принципе не используются службой контроля, поскольку их

высокий уровень точности не требуется и они очень дороги. Другим фактором является ежегодная

плата за обслуживание и ремонт цезиевого оборудования.

Текущие расходы на рубидиевые атомные эталоны значительно ниже (несколько сот долларов США

за год). Использование таких эталонов оправдывается только в тех случаях, если:

– передаваемые частоты должны управляться с точностью, составляющей, по меньшей мере,

–11

(например, передатчики с точным смещением частоты), или

– калибровку этих эталонов, когда они используются в качестве местных опорных сигналов,

необходимо производить с интервалами более чем в шесть месяцев.

Принцип эксплуатации всех атомных эталонов частоты одинаков. Малошумящий кварцевый

генератор с высокой степенью кратковременной стабильности генерирует частоту, равную,

например 5 МГц. Этот сигнал от кварцевого генератора посредством умножителя и смесителя

частот преобразуется точно в значение атомной резонансной частоты. С помощью подходящего

очень сложного компаратора и цепей управления кварцевый генератор постоянно подстраивается

таким образом, что частота сигнала соответствует атомной резонансной частоте. Назначением

атомного резонатора и соответствующих цепей может, таким образом, считаться только

компенсация старения кварцевого генератора и изменений его частоты в зависимости от

температуры.

4.2.4.2.5 Заключение

В общем случае кварцевый генератор с хорошим термостатированием обычно вполне подходит в

качестве эталонного источника сигналов для службы контроля. Однако, этот тип генератора требует

постоянного контроля либо со стороны соответствующего передатчика стандартных частот или

сигналов времени, либо посредствам регулярной калибровки с интервалом около 1 месяца.

Основные характеристики такого кварцевого генератора должны быть следующими:

– максимум старения 10

–9

/сутки;

– зависимость от частоты при суточных флуктуациях условий окружающей среды

(температуры, влажности, атмосферного давления, вибраций и т. д.) не должна превышать

величину, равную 10

–9

- 206 -

Глава 4

Очевидно, что стандарты частоты всегда должны устанавливаться в климатически регулируемых

помещениях рассматриваемого здания и что доступ к оборудованию должен иметь только

компетентный персонал.

Типичные характеристики некоторых стандартов частоты приведены в табл. 4-5.

ТАБЛИЦА 4-5

Типичные характеристики некоторых стандартов частоты

TCXO

(1)

OCXO

(2)

GPS

(3)

Рубидиевый Цезиевый

Кратковременная

нестабильность

< 1

× 10

–9

< 1 × 10

–12

< 5 × 10

–12

< 2 × 10

–12

< 5 × 10

–12

Долговременная

нестабильность

< 2

× 10

–6

< 1 × 10

–8

< 1 × 10

–12

< 1 × 10

–11

< 5 × 10

–14

(1)

TCXO: Генератор, компенсированный по температуре.

(2)

OCXO: Генератор, управляемый с помощью термостата.

(3)

GPS: Генератор, управляемый по системе GPS.

Литература

Application Note 150 [2000] Spectrum Analysis Basics. Agilent Technologies, Polo Alto, United States of America,

downloadable at http://www.agilent.com/

Application Note 243 [2000] The fundamentals of signal analysis. Agilent Technologies, Santa Rosa, United States of

America, downloadable at http://www.agilent.com/

Application Note 1298 [2001] Digital Modulation in Communications Systems – An Introduction. Agilent

Technologies, Santa Rosa, United States of America, downloadable at http://www.agilent.com/

KUSTERS J. A. [December 1996] The Global Positioning System and HP Smart Clock. Hewlett-Packard J.

Handbook [1997] Selection and use of precise frequency and time systems. International Telecommunication Union,

Radiocommunication Bureau, Geneva. ISBN 92-61-06511-2. (Справочник [1997] Выбор и

использование систем точной частоты и сигналов времени. Международный союз электросвязи,

Бюро радиосвязи, Женева.)

Рекомендации МСЭ-R:

ПРИМЕЧАНИЕ. – Следует использовать последнее издание каждой Рекомендации.

Рекомендация МСЭ-R SM.377 – Точность измерения частоты на станциях, используемых для международного

радиоконтроля.

Рекомендация МСЭ-R TF.768 – Сигналы эталонных частот и точного времени.

Рекомендация МСЭ-R BT.655 – Радиочастотные защитные отношения для наземных телевизионных АМ

систем с частично подавленной боковой полосой, испытывающих помехи со стороны аналоговых

видеосигналов и соответствующих им звуковых сигналов.

- 207 -

Глава 4

4.3 Измерение напряженности поля и плотности потока мощности

Стр.

4.3 Измерение напряженности поля и плотности потока мощности ........................... 208

4.3.1 Общие положения........................................................................................................ 208

4.3.1.1 Величины и единицы измерения................................................................................ 209

4.3.1.2 Оборудование для измерения напряженности поля или плотности потока

мощности...................................................................................................................... 211

4.3.1.3 Деление на диапазоны частот..................................................................................... 214

4.3.2 Выбор мест для измерения ......................................................................................... 215

4.3.2.1 Стационарные установки............................................................................................ 215

4.3.2.2 Подвижные установки................................................................................................. 216

4.3.2.3 Измерения с помощью переносного измерителя напряженности поля................. 216

4.3.3 Помещения для проведения измерений и оборудование для стационарных

установок...................................................................................................................... 217

4.3.3.1 Помещение для размещения оборудования.............................................................. 217

4.3.3.2 Аппаратура приема, управления и записи ................................................................ 217

4.3.3.3 Требования к антеннам при измерении напряженности поля и плотности потока

мощности...................................................................................................................... 218

4.3.4 Методы измерения....................................................................................................... 220

4.3.4.1 Измерения в стационарном измерительном пункте................................................. 221

4.3.4.2 Измерения вдоль маршрута........................................................................................ 222

4.3.4.3 Измерения зон покрытия ............................................................................................ 225

4.3.4.4 Измерение радиошума ................................................................................................ 226

4.3.4.5 Измерение напряженности поля в ближней зоне передающих антенн ................. 226

4.3.5 Оценка, обработка и документирование результатов измерений........................... 227

4.3.5.1 Определение статистических параметров напряженности поля и плотности

потока мощности ......................................................................................................... 227

4.3.5.2 Оценка пространственной зависимости напряженности поля................................ 228

4.3.5.3 Оценка временнόй зависимости напряженности поля ............................................ 228

4.3.5.4 Оценка пространственной и временнόй зависимостей напряженности поля ....... 228

4.3.5.5 Примерный перечень координационных данных .................................................... 228

4.3.6 Использование метода быстрого преобразования Фурье (БПФ) для измерений

напряженности поля.................................................................................................... 230

4.3.6.1 Введение ....................................................................................................................... 230

4.3.6.2 Точность измерений напряженности поля................................................................ 230

4.3.7 Калибровка измерительных приборов и антенн....................................................... 230

4.3.7.1 Калибровка измерительных приемников.................................................................. 231

4.3.7.2 Калибровка измерительных антенн........................................................................... 231

4.3.7.3 Калибровка стационарных регистрирующих установок ......................................... 233

- 208 -

Глава 4

4.3 Измерение напряженности поля и плотности потока мощности

4.3.1 Общие положения

Введение

Термины “измерение напряженности поля” и “измерение плотности потока мощности (п.п.м)” в том

значении, в каком они здесь используются, относятся к четырем основным категориям измерений:

– измерения, которые проводятся с использованием переносных или подвижных установок

для получения относительно мгновенных или кратковременных данных в одном или

нескольких местах;

– измерения, которые проводятся с помощью подвижных установок для получения

статистических параметров зоны охвата в зоне действия подвижной станции;

– краткосрочные измерения в стационарном пункте, которые обычно проводятся в поддержку

других операций по контролю;

– длительные измерения, предусматривающие запись напряженности поля и анализ

записанных графиков, а также, соответственно, хранение и анализ данных измерений с

использованием компьютеров.

Цель измерений

При измерениях напряженности поля и плотности потока мощности, как правило, преследуются

одна или несколько следующих целей:

– определение достаточности уровня поля радиосигнала и эффективности источника

излучения (например, передатчика) для данной службы;

– определение степени влияния помех от конкретного преднамеренного источника излучений

радиосигналов (электромагнитная совместимость);

– определение уровня поля сигналов и воздействия помех, вызываемых непреднамеренными

излучениями радиосигналов любой формы волны, источником которых является

оборудование, излучающее электромагнитную энергию, и оценка эффективности мер по

подавлению помех;

– измерение явлений распространения радиоволн для разработки и проверки моделей

распространения;

– сбор данных о радиошумах, например, об атмосферных радиошумах в соответствии с

Мнением МСЭ-R 85;

– обеспечение выполнения соответствующих положений Регламента радиосвязи;

– оценка опасности неионизируюших излучений.

Приближенные значения напряженности поля для конкретного места приема можно получить с по-

мощью методов прогнозирования и компьютерных моделей. Однако при этом важно помнить, что

существует много неизвестных факторов, которые вызывают и/или обосновывают необходимость

проведения измерений на месте. В реальных условиях распространение радиоволн носит

детерминистский характер с наложением произвольной пространственной и временнóй

зависимостей.

В данном разделе, посвященном вопросам измерений напряженности поля и плотности потока мощ-

ности, согласовываются процедуры измерения, с тем чтобы обеспечить возможность обмена

данными о напряженности поля и плотности потока мощности между администрациями с помощью

магнитных или электронных средств.
