магнитное поле, режим непрерывный, интенсивность магнитной
индукции - 27-35 мТл. Продолжительность процедуры составляет
15-20 мин, на курс лечения назначают 15-20 процедур.
Больным в ранние сроки после резекции желудка (спустя 3-4 не
дели) магнитотерапию применяют при таком же расположении ци
линдрического индуктора. Используют низкочастотное (50 Гц) пе
ременное магнитное поле в непрерывном режиме, направление маг
нитных линий - перпендикулярное по отношению к позвоночнику.
Интенсивность магнитной индукции составляет 27 мТл; продолжи
тельность процедуры - 8-10 мин. Процедуры проводят 3-4 раза в
неделю, на курс лечения назначают 15-20 процедур (рис. 264). В
обоих случаях при отсутствии стационарных аппаратов магнитоте
рапию можно провести, используя портативные аппараты «Магни
тер» или «МАГ-30» (используя соответствующие параметры).
Воздействие на область позвоночника. Цилиндрические или пря
моугольные индукторы (аппараты «Полюс-1» или «Полюс-2») ус
танавливают непосредственно на область проекции позвоночника
(рис. 265) или паравертебрально на соответствующих патологичес
ким процессам уровнях - шейном, грудном, поясничном или крест
цовом, обычно при близком (до 5-6 см) расположении друг к другу
индукторов - разноименными полюсами друг к другу. Используют
переменное или пульсирующее магнитное поле (50 Гц) в непрерыв
ном режиме, при перпендикулярном по отношению к позвоночнику
расположении магнитных силовых линий. Интенсивность магнитного
поля составляет 17-35 мТл, продолжительность процедуры 10-20 мин.
На курс лечения назначают 17-20 процедур. При локальных про
цессах в области позвоночника, не требующих воздействия на зна
чительные поверхности тела, можно применить портативные аппа
раты типа «Магнитер» или «МАГ-30».

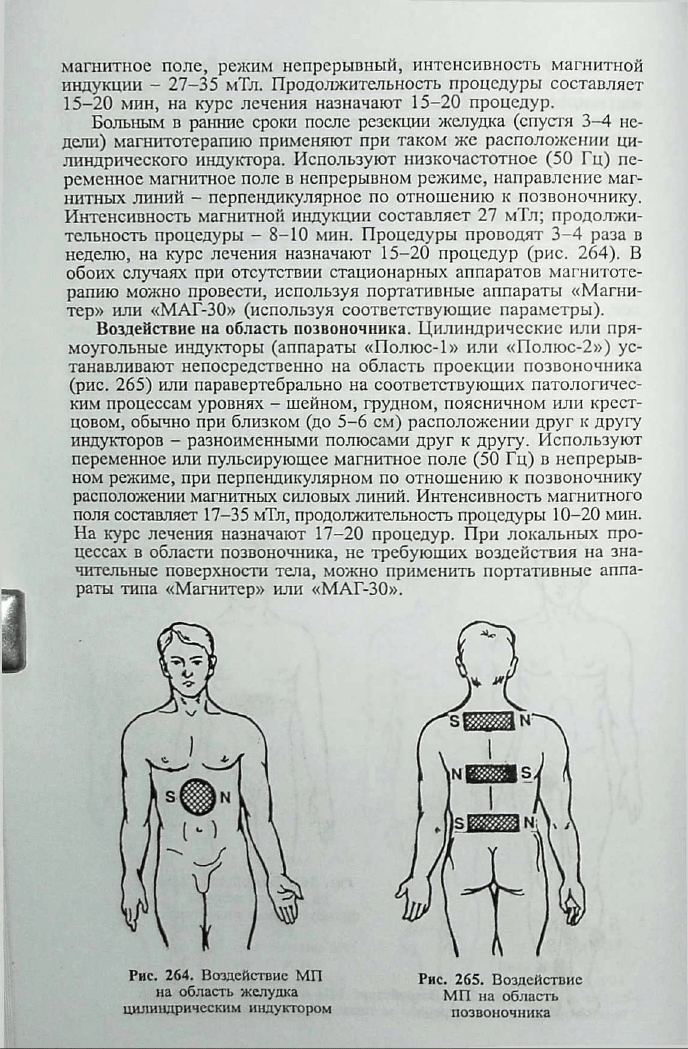

Рис. 264. Воздействие МП
на область желудка
цилиндрическим индуктором
Рис. 265. Воздействие
МП на область
позвоночника
РОССИЙСКАЯ АКАДЕМИЯ МЕДИЦИНСКИХ НАУК
НИИ МЕДИЦИНСКОГО ПРИБОРОСТРОЕНИЯ
ЗЛО «ВНИИМП-ВИТА»

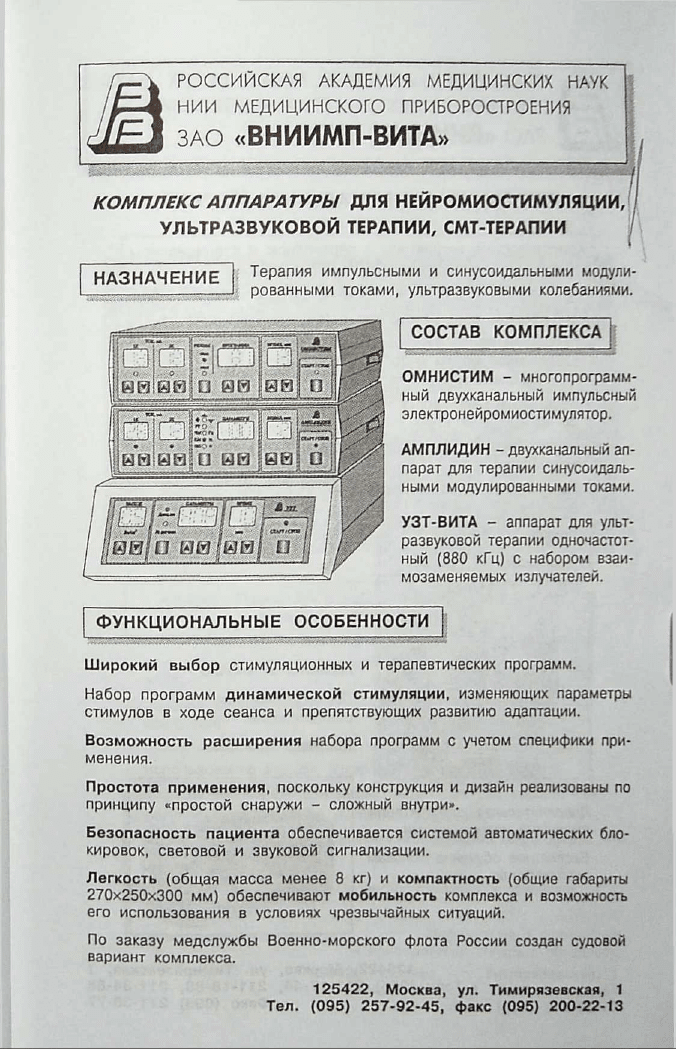

КОМПЛЕКС АППАРАТУРЫ ДЛЯ НЕИРОМИОСТИМУЛЯЦИИ,'
УЛЬТРАЗВУКОВОЙ ТЕРАПИИ, СМТ-ТЕРАПИИ
Н А З Н А Ч Е Н И Е
Терапия импульсными и синусоидальными модули
рованными токами, ультразвуковыми колебаниями.
С О С Т А В КО М П ЛЕК СА I
ОМНИСТИМ - многопрограмм
ный двухканальный импульсный
электронейромиостимулятор.
АМПЛИДИН - двухканальный ап
парат для терапии синусоидаль
ными модулированными токами.
УЗТ-ВИ ТА - аппарат для ульт
развуковой терапии одночастот
ный (880 кГц) с набором взаи
мозаменяемых излучателей.
Ф У Н К Ц И О Н А Л Ь Н Ы Е О С О БЕН Н О СТИ
Широкий выбор стимуляционных и терапевтических программ.
Набор программ динамической стимуляции, изменяющих параметры
стимулов в ходе сеанса и препятствующих развитию адаптации.
Возможность расш ирения набора программ с учетом специфики при
менения.
Простота применения, поскольку конструкция и дизайн реализованы по
принципу «простой снаружи - сложный внутри».
Безопасно сть пациента обеспечивается системой автоматических бло
кировок, световой и звуковой сигнализации.
Легкость (общая масса менее 8 кг) и компактность (общие габариты
270x250x300 мм) обеспечивают мобильность комплекса и возможность
его использования в условиях чрезвычайных ситуаций.
По заказу медслужбы Военно-морского флота России создан судовой
вариант комплекса.
125422, Москва, ул. Тимирязевская, 1
Тел. (095) 257-92-45, факс (095) 200-22-13
РОССИЙСКАЯ АКАДЕМИЯ МЕДИЦИНСКИХ НАУК
| НИИ МЕДИЦИНСКОГО ПРИБОРОСТРОЕНИЯ
| ЗАО «ВНИИМП-ВИТА»

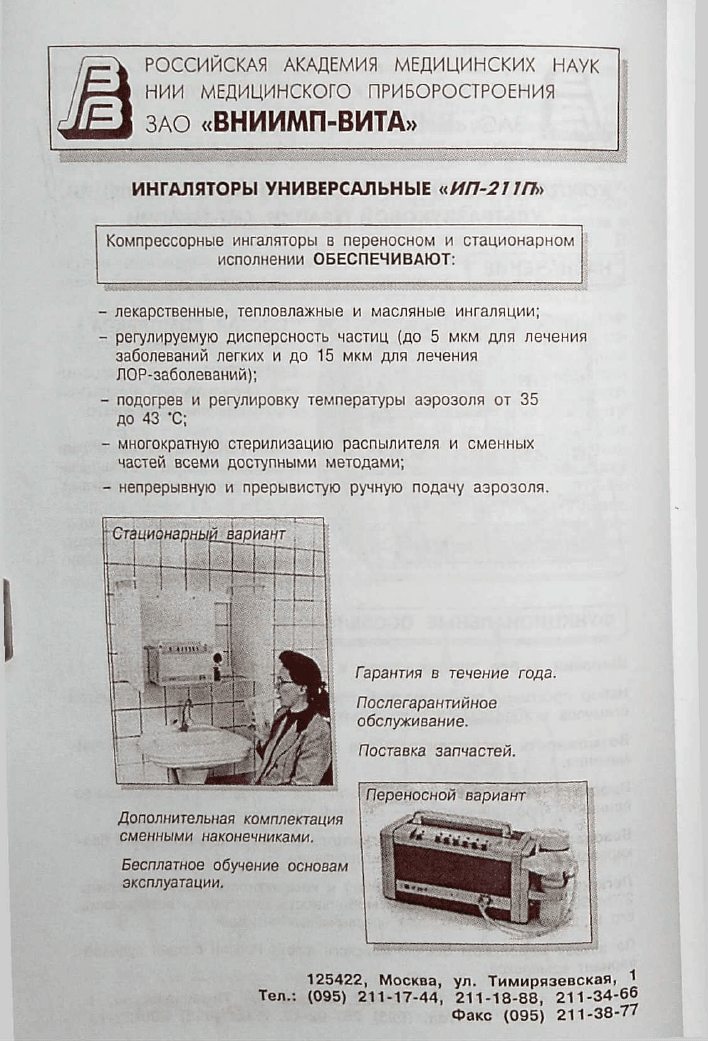

ИНГАЛЯТОРЫ УНИВЕРСАЛЬНЫЕ «И П -2 П П >>
Компрессорные ингаляторы в переносном и стационарном
исполнении ОБЕСПЕЧИ ВАЮ Т:
I
Дополнительная комплектация
сменными наконечниками.
Бесплатное обучение основам
эксплуатации.
- лекарственные, тепловлажные и масляные ингаляции;
- регулируемую дисперсность частиц (до 5 мкм для лечения
заболеваний легких и до 15 мкм для лечения
ЛОР-заболеваний);
-подогрев и регулировку температуры аэрозоля от 35
до 43 *С;
- многократную стерилизацию распылителя и сменных
частей всеми доступными методами;
- непрерывную и прерывистую ручную подачу аэрозоля.
Гарантия в течение года.
Послегарантийное
обслуживание.
Поставка запчастей.
Переноснойвариант
125422, Москва, ул. Тимирязевская, 1
Тел.: (095) 211-17-44, 211-18-88, 2 1 1 -34-66
Факс (095) 211-38-77
РОССИЙСКАЯ АКАДЕМИЯ МЕДИЦИНСКИХ НАУК
| НИИ МЕДИЦИНСКОГО ПРИБОРОСТРОЕНИЯ
| ЗАО «ВНИИМП-ВИТА»
'W#

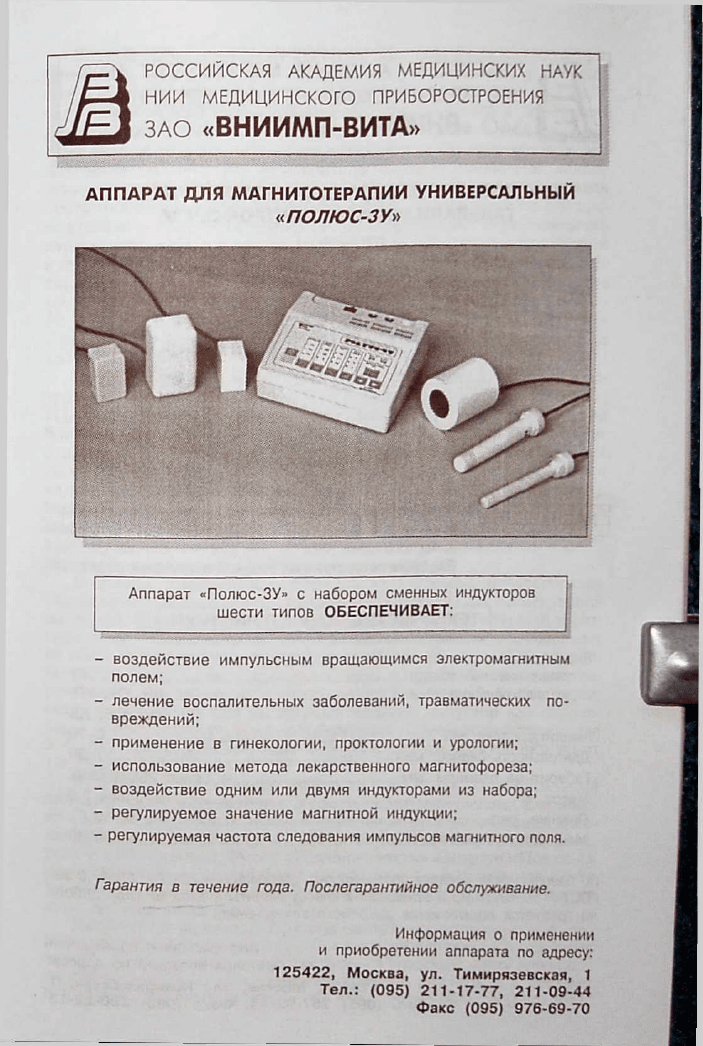

АППАРАТ ДЛЯ МАГНИТОТЕРАПИИ УНИВЕРСАЛЬНЫЙ
«П ОЛЮ С-ЗУ»
Аппарат «Полюс-ЗУ» с набором сменных индукторов
шести типов ОБЕСПЕЧИВАЕТ:
- воздействие импульсным вращающимся электромагнитным
полем;
- лечение воспалительных заболеваний, травматических по
вреждений;
- применение в гинекологии, проктологии и урологии;
- использование метода лекарственного магнитофореза;
- воздействие одним или двумя индукторами из набора;
- регулируемое значение магнитной индукции;
- регулируемая частота следования импульсов магнитного поля.
Гарантия в течение года. Послегарантийное обслуживание.
Информация о применении
и приобретении аппарата по адресу:
125422, Москва, ул. Тимирязевская, 1
Тел.: (095) 211-17-77, 211-09-44
Факс (095) 976-69-70
РОССИЙСКАЯ АКАДЕМИЯ МЕДИЦИНСКИХ НАУК
НИИ МЕДИЦИНСКОГО ПРИБОРОСТРОЕНИЯ
ЗЛО «ВНИИМП-ВИТА»

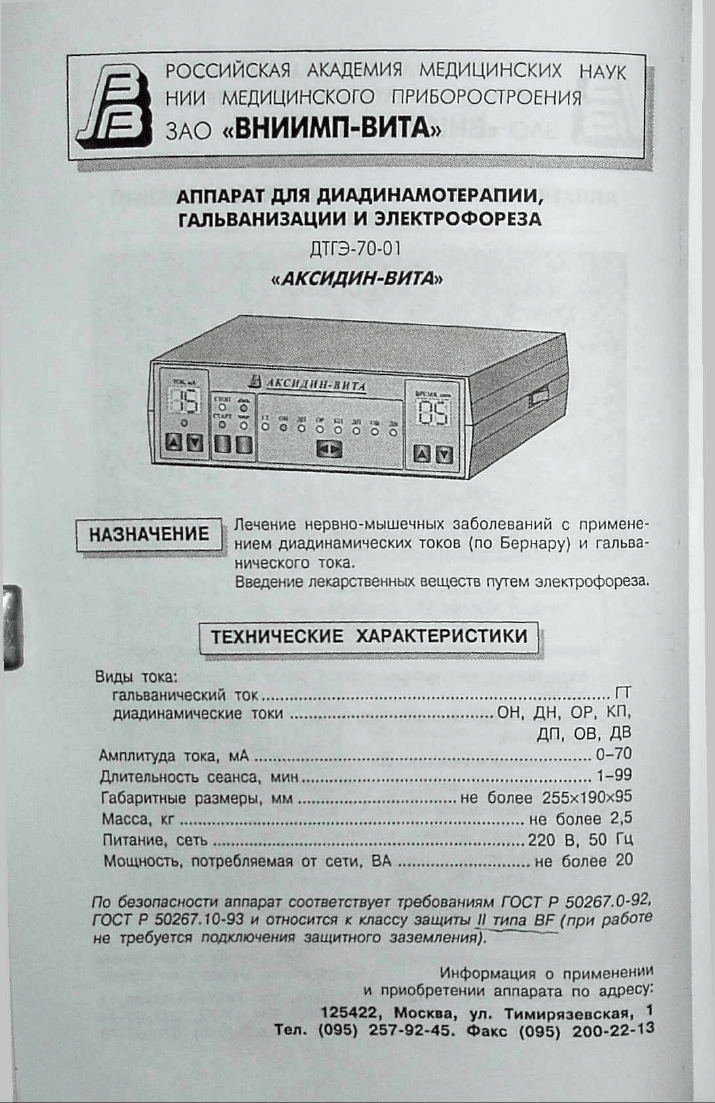

АППАРАТ ДЛЯ ДИАДИНАМОТЕРАПИИ,
ГАЛЬВАНИЗАЦИИ И ЭЛЕКТРОФ О РЕЗА
ДТГЭ-70-01
«АКСИДИН-ВИТА»
Н А З Н А Ч ЕН И Е
Лечение нервно-мышечных заболеваний с лримене-
п м 'Эп м л б п п е g нием лиадинамических токов (по BeDHaov) и гальва-
Ш Н Ш М В Ж Ш 1 •"
нического тока.
Введение лекарственных веществ путем электрофореза.
Т Е Х Н И Ч Е С К И Е Х А Р А К Т Е Р И С Т И К И I
Виды тока:
гальванический т о к ...
......
.
...................
..........
.
................
.
..............................................
ГТ
диадинамические т о ки
...................................
.
........
.
..........
ОН, Д Н , О Р, КП,
ДП, о в , д в
Амплитуда тока, м А
.......
.
..........................
.
...............................
.
0-70
Длительность сеанса, мин
.................................................................................. 1-99
Габаритные размеры, м м
............
.
..............................
не более 255x190x95
Масса, к г
............
.
............................................
.
................
.
....................
не более 2,5
Питание, с е ть
..............................................
.
............. . ... . ... . . . . ..
........
220 В , 50 Гц
Мощность, потребляемая от сети , В А
.................
.
...................не более 20
По безопасности аппарат соответствует требованиям ГО С Т Р 5 0 2 6 7
.
0
-
92
,
ГО С Т Р 50267.10-93 и относится к классу защиты JI типа B F (при работе
не требуется подключения защитного заземленияJ. ~
Информация о применении
и приобретении аппарата по адресу:
125422, Москва, ул. Тимирязевская. 1
Тел. (095) 257-92-45. Факс (095) 200-22-13

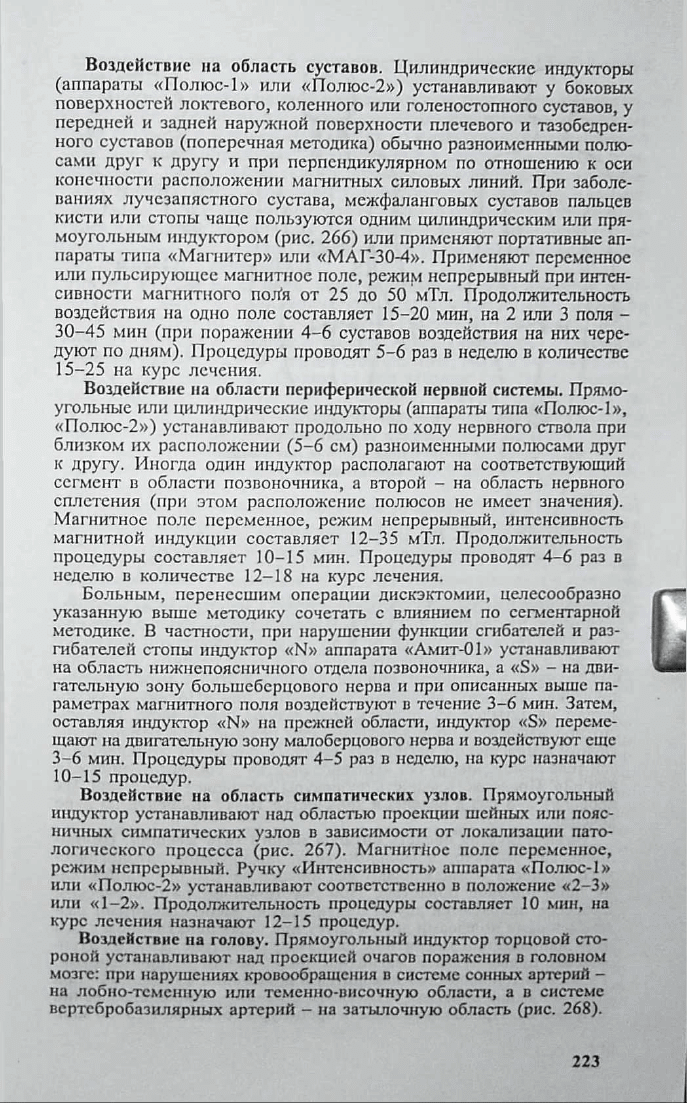

Воздействие на область суставов. Цилиндрические индукторы
(аппараты «Полюс-1» или «Полюс-2») устанавливают у боковых
поверхностей локтевого, коленного или голеностопного суставов, у
передней и задней наружной поверхности плечевого и тазобедрен
ного суставов (поперечная методика) обычно разноименными полю
сами друг к другу и при псрпендивулярном по отношению к оси
конечности расположении магнитных силовых линий. При заболе
ваниях лучезапястного сустава, межфаланговых суставов пальцев
кисти или стопы чаще пользуются одним цилиндрическим или пря
моугольным индуктором (рис. 266) или применяют портативные ап
параты типа «Магнитер» или «МАГ-30-4». Применяют переменное
или пульсирующее магнитное поле, режим непрерывный при интен
сивности магнитного пол’я от 25 до 50 мТл. Продолжительность
воздействия на одно поле составляет 15-20 мин, на 2 или 3 поля -
30-45 мин (при поражении 4-6 суставов воздействия на них чере
дуют по дням). Процедуры проводят 5-6 раз в неделю в количестве
15-25 на курс лечения.
Воздействие на области периферической нервной системы. Прямо
угольные или цилиндрические индукторы (аппараты типа «Полюс-1»,
«Полюс-2») устанавливают продольно по ходу нервного ствола при
близком их расположении (5-6 см) разноименными полюсами друг
к другу. Иногда один индуктор располагают на соответетвуюпщй
сегмент в области позвоночника, а второй - на область нервного
сплетения (при этом расположение полюсов не имеет значения).
Магнитное поле переменное, режим непрерывный, интенсивность
магнитной индукции составляет 12-35 мТл. Продолжительность
процедуры составляет 10-15 мин. Процедуры проводят 4-6 раз в
неделю в количестве 12-18 на курс лечения.
Больным, перенесшим операции дискэктомии, целесообразно
указанную выше методику сочетать с влиянием по сегментарной
методике. В частности, при нарушении функции сгибателей и раз
гибателей стопы индуктор «N» аппарата «Амит-01» устанавливают
на область нижнепоясничного отдела позвоночника, a «S» - на дви
гательную зону большеберцового нерва и при описанных выше па
раметрах магнитного поля воздействуют в течение 3-6 мин. Затем,
оставляя индуктор «N» на прежней области, индуктор «S» переме
щают на двигательную зону малоберцового нерва и воздействуют еще
3-6 мин. Процедуры проводят 4-5 раз в неделю, на курс назначают
10-15 процедур.
Воздействие на область симпатических узлов. Прямоугольный
индуктор устанавливают над областью проекции шейных или пояс
ничных симпатических узлов в зависимости от локализации пато
логического процесса (рис. 267). МагнитНое поле переменное,
режим непрерывный. Ручку «Интенсивность» аппарата «Полюс-1»
или «Полюс-2» устанавливают соответственно в положение «2-3»
или «1-2». Продолжительность процедуры составляет 10 мин, на
курс лечения назначают 12-15 процедур.
Воздействие на голову. Прямоугольный индуктор торцовой сто
роной устанавливают над проекцией очагов поражения в головном
мозге: при нарушениях кровообращения в системе сонных артерий -
на лобно-теменную или теменно-височную области, а в системе
вертебробазилярных артерий — на затылочную область (рис. 268).
223

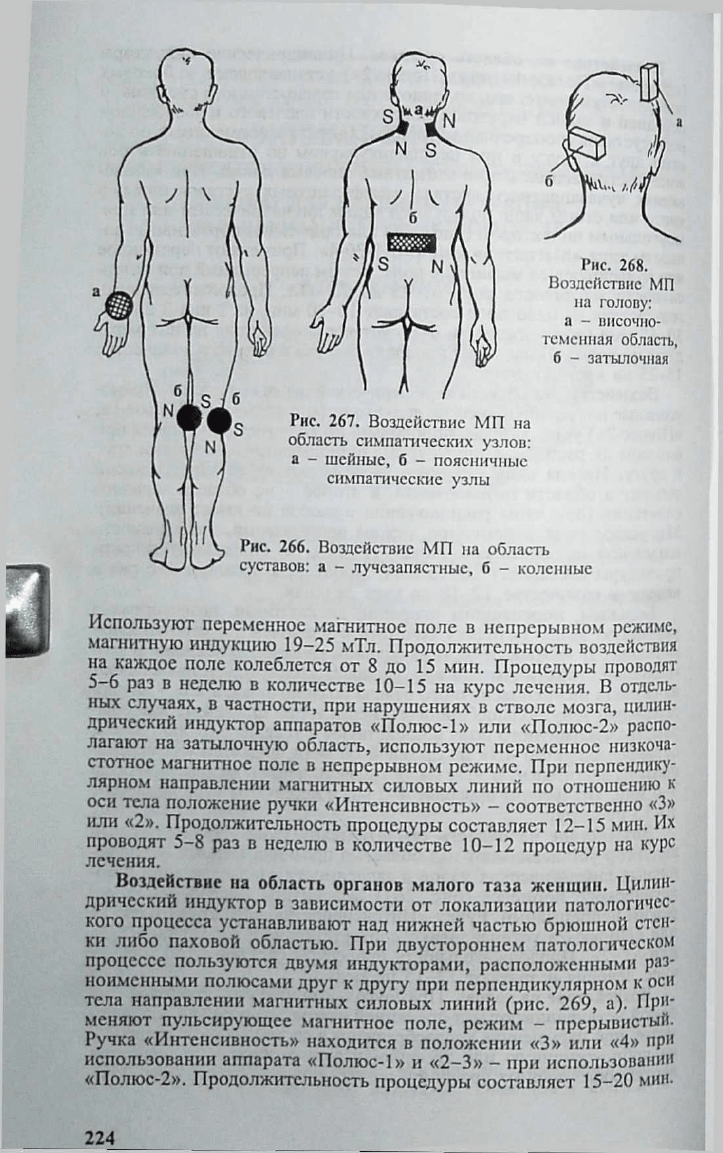

Рис. 268.
Воздействие МП
на голову:
а - височно-
теменная область,
б - затылочная
Рис. 267. Воздействие МП на
область симпатических узлов:
а - шейные, б - поясничные
симпатические узлы
Рис. 266. Воздействие МП на область
суставов: а - лучезапястные, б - коленные
Используют переменное магнитное поле в непрерывном режиме,
магнитную индукцию 19-25 мТл. Продолжительность воздействия
на каждое поле колеблется от 8 до 15 мин. Процедуры проводят
5—6 раз в неделю в количестве 10—15 на курс лечения. В отдель
ных случаях, в частности, при нарушениях в стволе мозга, цилин
дрический индуктор аппаратов «Полюс-1» или «Полюс-2» распо
лагают на затылочную область, используют переменное низкоча
стотное магнитное поле в непрерывном режиме. При перпендику
лярном направлении магнитных силовых линий по отношению к
оси тела положение ручки «Интенсивность» — соответственно «3»
или «2». Продолжительность процедуры составляет 12-15 мин. Их
проводят 5-8 раз в неделю в количестве 10-12 процедур на курс
лечения.
Воздействие на область оргаиов малого таза женщин. Цилин
дрический индуктор в зависимости от локализации патологичес
кого процесса устанавливают над нижней частью брюшной стен
ки либо паховой областью. При двустороннем патологическом
процессе пользуются двумя индукторами, расположенными раз
ноименными полюсами друг к другу при перпендикулярном к оси

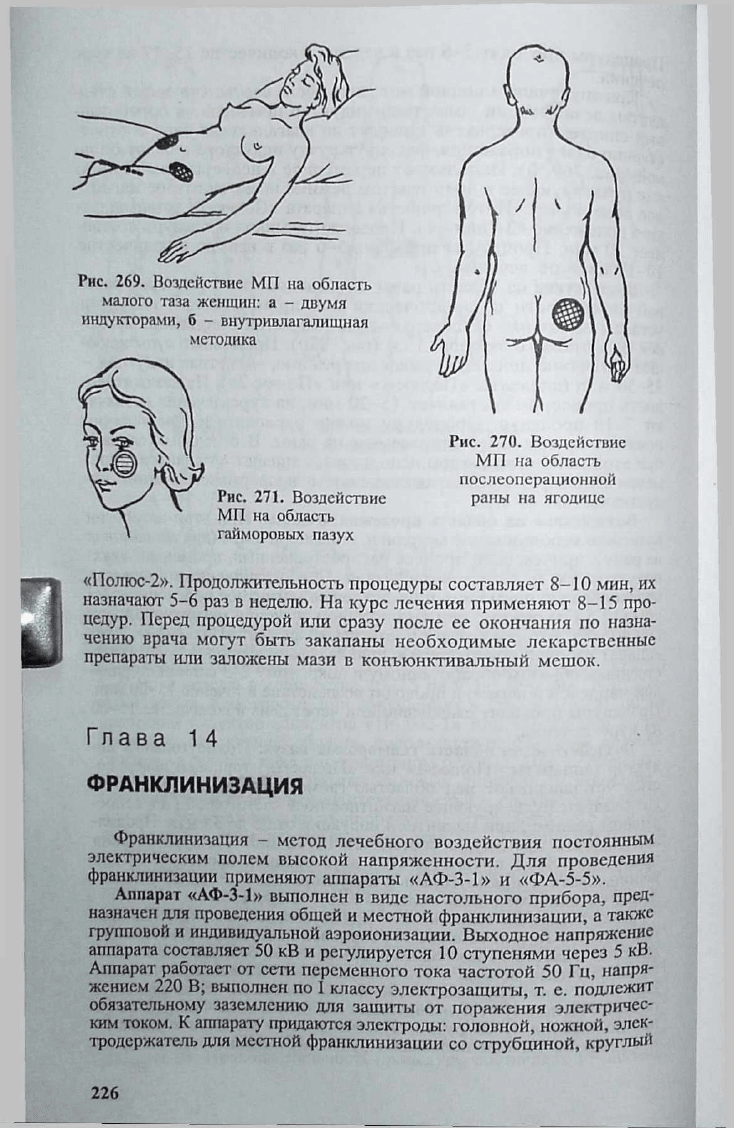

тела направлении магнитных силовых линий (рис. 269, а). При
меняют пульсирующее магнитное поле, режим - прерывистый*
Ручка «Интенсивность» находится в положении «3» или «4» при
использовании аппарата «Полюс-1» и «2—3» — при использовании
«Полюс-2». Продолжительность процедуры составляет 15—20 мин.
224

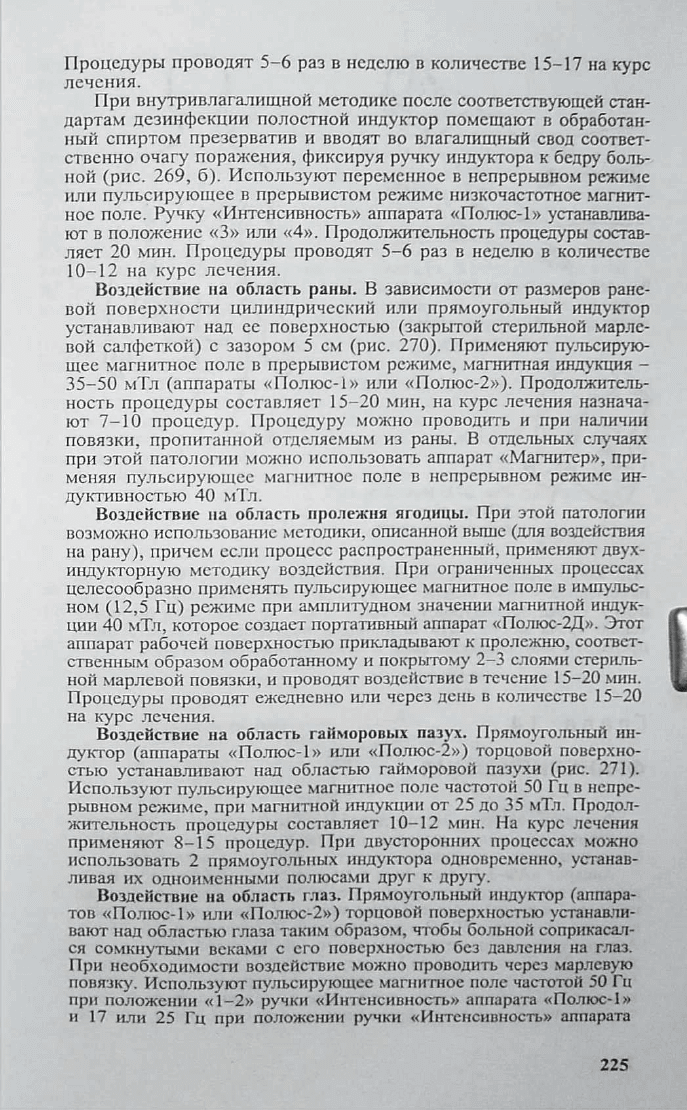

Процедуры проводят 5-6 раз в неделю в количестве 15-17 на курс
лечения.
При внутривлагалищной методике после соответствующей стан
дартам дезинфекции полостной индуктор помещают в обработан
ный спиртом презерватив и вводят во влагалищный свод соответ
ственно очагу поражения, фиксируя ручку индуктора к бедру боль
ной (рис. 269, б). Используют переменное в непрерывном режиме
или пульсирующее в прерывистом режиме низкочастотное магнит
ное поле. Ручку «Интенсивность» аппарата «Полюс-1» устанавлива
ют в положение «3» или «4». Продолжительность процедуры состав
ляет 20 мин. Процедуры проводят 5-6 раз в неделю в количестве
10-12 на курс лечения.
Воздействие на область раны. В зависимости от размеров ране
вой поверхности цилиндрический или прямоугольный индуктор
устанавливают над ее поверхностью (закрытой стерильной марле
вой салфеткой) с зазором 5 см (рис. 270). Применяют пульсирую
щее магнитное поле в прерывистом режиме, магнитная индукция -
35-50 мТл (аппараты «Полюс-1» или «Полюс-2»). Продолжитель
ность процедуры составляет 15-20 мин, на курс лечения назнача
ют 7—10 процедур. Процедуру можно проводить и при наличии
повязки, пропитанной отделяемым из раны. В отдельных случаях
при этой патологии можно использовать аппарат «Магнитер», при
меняя пульсирующее магнитное поле в непрерывном режиме ин
дуктивностью 40 мТл.
Воздействие на область пролежня ягодицы. При этой патологии
возможно использование методики, описанной выше (для воздействия
на рану), причем если процесс распространенный, применяют двух-
индукторную методику воздействия. При ограниченных процессах
целесообразно применять пульсирующее магнитное поле в импульс
ном (12,5 Гц) режиме при амплитудном значении магнитной индук
ции 40 мТл, которое создает портативный аппарат «Полюс-2Д». Этот
аппарат рабочей поверхностью прикладывают к пролежню, соответ
ственным образом обработанному и покрытому 2-3 слоями стериль
ной марлевой повязки, и проводят воздействие в течение 15-20 мин.
Процедуры проводят ежедневно или через день в количестве 15-20
на курс лечения.
Воздействие на область гайморовых пазух. Прямоугольный ин
дуктор (аппараты «Полюс-1» или «Полюс-2») торцовой поверхно
стью устанавливают над областью гайморовой пазухи (рис. 271).
Используют пульсирующее магнитное поле частотой 50 Гц в непре
рывном режиме, при магнитной индукции от 25 до 35 мТл. Продол
жительность процедуры составляет 10-12 мин. На курс лечения
применяют 8-15 процедур. При двусторонних процессах можно
использовать 2 прямоугольных индуктора одновременно, устанав
ливая их одноименными полюсами друг к другу.
Воздействие на область глаз. Прямоугольный индуктор (аппара
тов «Полюс-1» или «Полюс-2») торцовой поверхностью устанавли
вают над областью глаза таким образом, чтобы больной соприкасал
ся сомкнутыми веками с его поверхностью без давления на глаз.
При необходимости воздействие можно проводить через марлевую
повязку. Используют пульсирующее магнитное поле частотой 50 Гц
при положении «1-2» ручки «Интенсивность» аппарата «Полюс-1»
и 17 или 25 Гц при положении ручки «Интенсивность» аппарата
225
Рнс. 269. Воздействие МП на область
малого таза женщин: а - двумя
индукторами, б - внутривлагалищная
методика
Рнс. 271. Воздействие
МП на область
гайморовых пазух
Рис. 270. Воздействие
МП на область
послеоперационной
раны на ягодице
«Полюс-2». Продолжительность процедуры составляет 8-10 мин, их
назначают 5-6 раз в неделю. На курс лечения применяют 8-15 про
цедур. Перед процедурой или сразу после ее окончания по назна
чению врача могут быть закапаны необходимые лекарственные
препараты или заложены мази в конъюнктивальный мешок.
Глава 14
Ф РА НКЛ И НИ ЗАЦ И Я
Франклинизация - метод лечебного воздействия постоянным
электрическим полем высокой напряженности. Для проведения
франклинизации применяют аппараты «АФ-3-1» и «ФА-5-5».
Аппарат «АФ-3-1» выполнен в виде настольного прибора, пред
назначен для проведения общей и местной франклинизации, а также
групповой и индивидуальной аэроионизации. Выходное напряжение
аппарата составляет 50 кВ и регулируется 10 ступенями через 5 кВ.
Аппарат работает от сети переменного тока частотой 50 Гц, напря
жением 220 В; выполнен по 1 классу электрозащиты, т. е. подлежит
обязательному заземлению для защиты от поражения электричес
ким током. К аппарату придаются электроды: головной, ножной, элек
тродержатель для местной франклинизации со струбциной, круглый
226
и удлиненный электроды для местной франклинизации и разрядная
ручка.

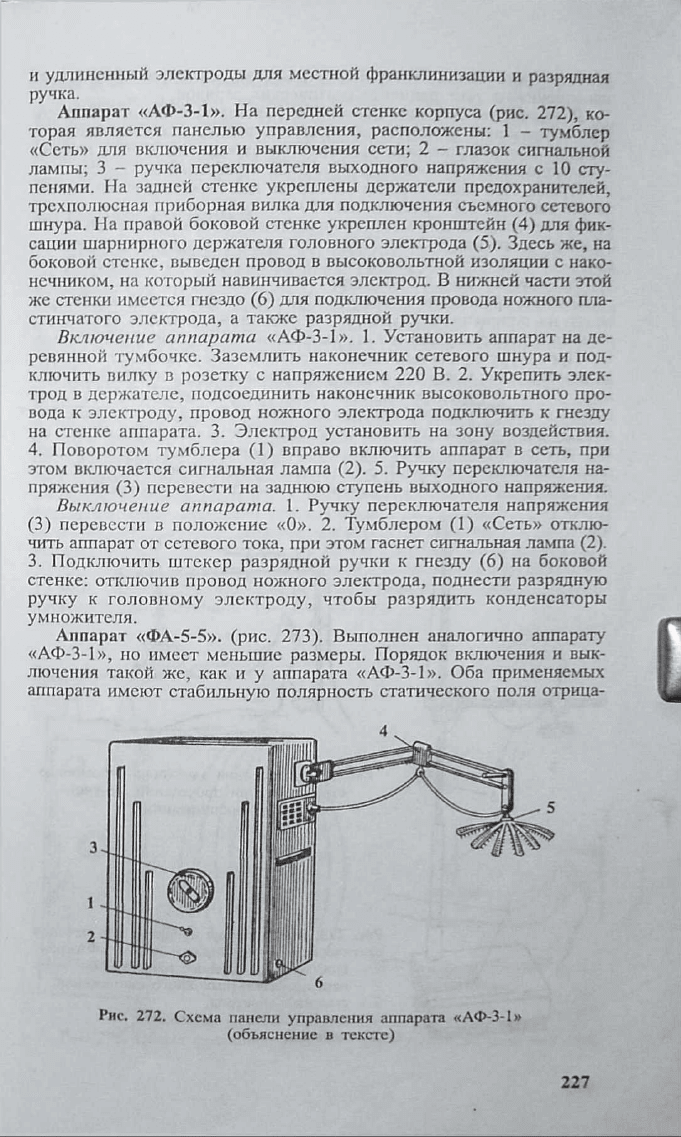

Аппарат «АФ-3-1». На передней стенке корпуса (рис. 272), ко
торая является панелью управления, расположены: 1 - тумблер
«Сеть» для включения и выключения сети; 2 - глазок сигнальной
лампы; 3 - ручка переключателя выходного напряжения с 10 сту
пенями. На задней стенке укреплены держатели предохранителей,
трсхполюсная приборная вилка для подключения съемного сетевого
шнура. На правой боковой стенке укреплен кронштейн (4) для фик
сации шарнирного держателя головного электрода (5). Здесь же, на
боковой стенке, выведен провод в высоковольтной изоляции с нако
нечником, на который навинчивается электрод. В нижней части этой
же стенки имеется гнездо (6) для подключения провода ножного пла
стинчатого электрода, а также разрядной ручки.
Включение аппарата «АФ-3-1». 1. Установить аппарат на де
ревянной тумбочке. Заземлить наконечник сетевого шнура и под
ключить вилку в розетку с напряжением 220 В. 2. Укрепить элек
трод в держателе, подсоединить наконечник высоковольтного про
вода к электроду, провод ножного электрода подключить к гнезду
на стенке аппарата. 3. Электрод установить на зону воздействия.
4. Поворотом тумблера (1) вправо включить аппарат в сеть, при
этом включается сигнальная лампа (2). 5. Ручку переключателя на
пряжения (3) перевести на заднюю ступень выходного напряжения.
Выключение аппарата. 1. Ручку переключателя напряжения
(3) перевести в положение «0». 2. Тумблером (1) «Сеть» отклю
чить аппарат от сетевого тока, при этом гаснет сигнальная лампа (2).
3. Подключить штекер разрядной ручки к гнезду (6) на боковой
стенке: отключив провод ножного электрода, поднести разрядную
ручку к головному электроду, чтобы разрядить конденсаторы
умножителя.
Аппарат «ФА-5-5», (рис. 273). Выполнен аналогично аппарату
«АФ-3-1», но имеет меньшие размеры. Порядок включения и вык
лючения такой же, как и у аппарата «АФ-3-1». Оба применяемых
аппарата имеют стабильную полярность статического поля отрица-
Рис. 272. Схема панели управления аппарата «АФ-3-1»
(объяснение в тексте)
227
