к плоскости Н, то горизонтальная проекция поверхности име-
ет очерк в виде окружности.
Наиболее удобными для выполнения изображений поверх-
ностей вращения являются случаи, когда их оси перпендику-
лярны к плоскости Н, к плоскости Кили к плоскости W.
Некоторые поверхности вращения являются частными слу-
чаями поверхностей, рассмотренных в 8.1, например цилиндр
вращения, конус вращения. Для цилиндра и конуса вращения
меридианами являются прямые линии. Они параллельны оси
и равноудалены от нее для цилиндра или пересекают ось в од-
ной и той же ее точке под одним и тем же углом к оси для
конуса. Цилиндр и конус вращения — поверхности, беско-
нечные в направлении их образующих; поэтому на изображе-
ниях их ограничивают какими-либо линиями, например
линиями пересечения этих поверхностей с плоскостями проек-
ций или какими-либо из параллелей. Из стереометрии извест-
но, что прямой круговой цилиндр и прямой круговой конус
ограничены поверхностью вращения и плоскостями, перпен-
дикулярными к оси поверхности. Меридиан такого цилиндра
— прямоугольник, конуса — треугольник.
Такая поверхность вращения, как сфера, является ограни-
ченной и может быть изображена на чертеже полностью. Эква-
тор и меридианы сферы — равные между собой окружности.
При ортогональном проецировании на все три плоскости про-
екций очертания сферы проецируются в окружность.
Тор. При вращении окружности (или ее дуги) вокруг оси,
лежащей в плоскости этой окружности, но не проходящей
через ее центр, получается поверхность с названием тор. На ри-
сунке 8.13 приведены: открытый тор, или круговое кольцо, —
рисунок 8.13, а, закрытый тор — рисунок 8.13, б, самопересека-
ющийся тор — рисунок 8.13, в, г. Тор (рис. 8.13, г) называют
также лимоновидным. На рисунке 8.13 они изображены в по-
ложении, когда ось тора перпендикулярна к плоскости про-
екций Н. В открытый и закрытый торы могут быть вписаны
сферы. Тор можно рассматривать как поверхность, огибаю-
щую одинаковые сферы, центры которых находятся на ок-
ружности.

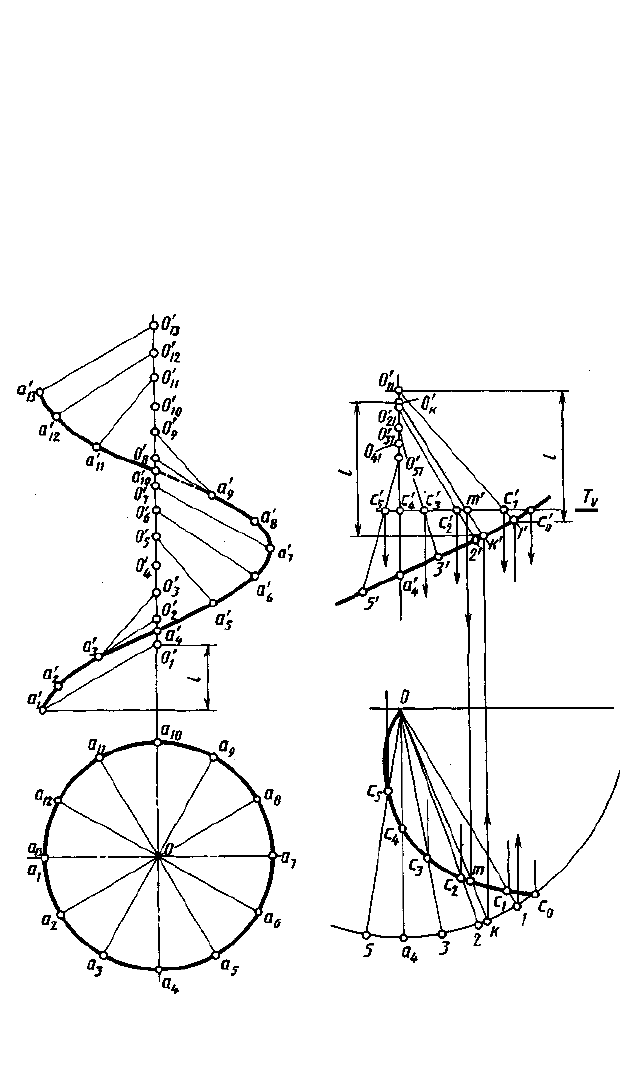

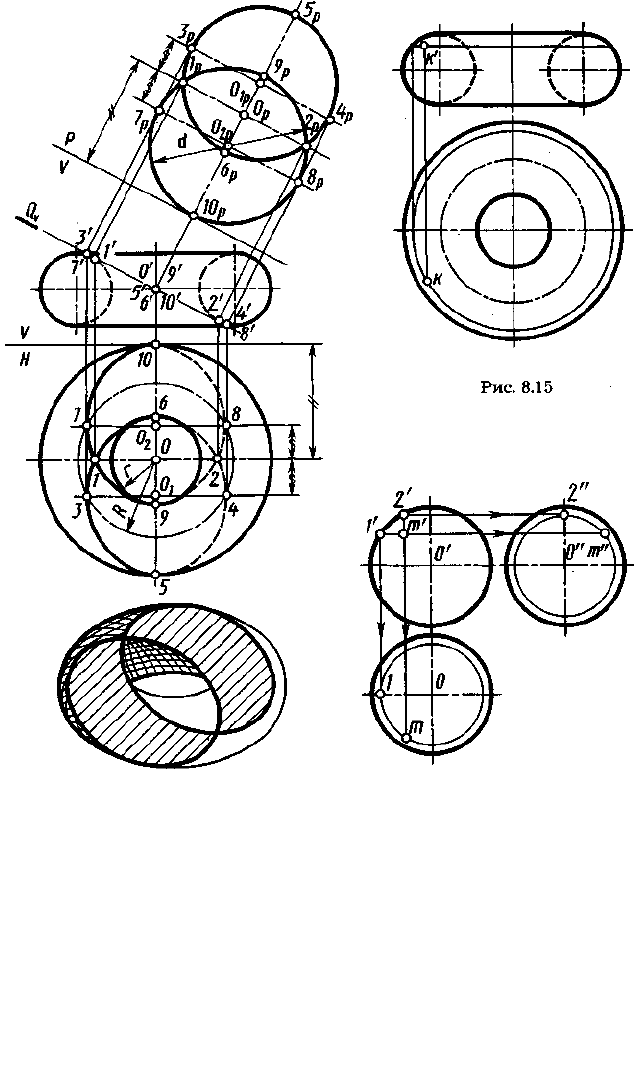

В построениях на чертежах широко используют две системы
круговых сечений тора: в плоскостях, перпендикулярных к его оси,
и в плоскостях, проходящих через ось тора. При этом в плоско-
102
