Фронтальным и профильным разрезам, как

правило, придают положение, соответствующее

принятому для данного предмета на главном

изображении.

Горизонтальные, фронтальные и профиль-

ные разрезы могут быть расположены на месте

соответствующих основных видов (см. фрон-

тальный разрез на рис. 12.4, горизонтальный

разрез на рис. 12.3, профильный разрез на рис.

12.5).

Вертикальный разрез, когда секущая плоскость

непараллельна фронтальной или профильной

плоскостям проекций, а также наклонный разрез должны

строиться и располагаться в соответствии с направлением,

указанным стрелками на линии сечения. Их допускается

располагать в любом месте чертежа.

Разрезы называют продольными, если секущие плоскости

направлены вдоль длины или высоты предмета (например,

продольный разрез пружины на рис. 12.16), и поперечными,

если секущие плоскости направлены перпендикулярно длине

или высоте предмета. В случае, если плоскость разреза

направлена вдоль оси или длинной стороны таких элементов,

как тонкие стенки типа ребер жесткости, спицы маховиков,

шкивов и т. п., то их показывают незаштрихо-ванными (см.

рис. 12.19).

Сложные разрезы. В зависимости от положения секущих

плоскостей различают ступенчатые и ломаные разрезы. Сту-

пенчатыми называют разрезы, когда секущие плоскости па-

раллельны (например, фронтальный разрез А—А на рис. 12.17

при трех секущих плоскостях).

А-А

»|и ' Уг\ш\п I

-----

Щ&

Рис. 12.16

♦фф

Рис. 12.17

165

А ,

а;

Рис. 12.18

.У

Ломаными называют разрезы, когда секущие плоскости пе-

ресекаются (например, разрез А—А на рис. 12.18, а и б).

При ломаных разрезах секущие плоскости условно поверты-

вают до совмещения в одну плоскость (см. разрез А—А на

рис. 12.18, а).

Если совмещенные секущие плоскости окажутся параллель-

ными одной из основных плоскостей проекций, то ломаный

разрез допускается помещать на месте соответствующего вида

(см. разрезы А—А на рис. 12.18).

При повороте секущей плоскости элементы предмета, распо-

ложенные за ней, вычерчивают так,

как они проецируются на соответ-

ствующую плоскость, до которой про-

изводится совмещение (см., напри-

мер, положение верхнего выступа на

рис. 12.18, б).

Наряду с рассмотренными ступен-

чатыми и ломаными разрезами при-

меняют сложные разрезы по типу,

приведенному на рисунке 12.19.

При одной секущей плоскости

могут быть выполнены два разреза с

противоположными направлениями

взгляда. В этом случае наносят две

встречные стрелки, соответствую

щие направлениям взгляда, распо-

Рис. 12.19 лагая их на одной линии (рис. 12.20).

166

А-А

TiT/frfn

Ъгт

Б-Б

А-А

А Б

Рис. 12.20

Местный разрез. Разрез,

служащий для выявления формы

предмета лишь в отдельном,

ограниченном месте, называют

местным. Местный разрез отделяют от вида

сплошной волнистой линией (рис. 12.21, а, б). Эта линия не

должна совпадать с какими-либо другими линиями

изображения (рис. 12.21, б).

12.4. Сечения

Сечения, не входящие в состав разреза, разделяют на выне-

сенные (рис. 12.22, а) и наложенные (рис. 12.22, б). Вынесен-

ные сечения являются предпочтительными, и их допускается

располагать в разрыве между частями одного и того же вида

(рис. 12.22, в).

Контур вынесенного сечения, а также сечения, входящего

в состав разреза, изображают сплошными основными линия-

ми, а контур наложенного сечения (рис. 12.22, б) — сплош-

ными тонкими линиями, причем контур изображения в месте

расположения наложенного сечения не прерывают.

Для несимметричных сечений линию сечения обозначают

разомкнутой линией с указанием стрелками направления взгля-

да. При этом для вынесенного сечения ее обозначают одина-

ковыми прописными буквами русского алфавита, а изображение

сечения надписывают (рис. 12.22, а).

167

а)

б)

Рис. 12.21

Рис. 12.24

-i

Ш///

УУ2

rr//

Для таких же сечений, наложенных (рис. 12.22, б) или рас-

положенных в разрыве (рис. 12.22, в), линию сечения прово-

дят со стрелками, но буквами не обозначают.

У симметричных сечений, наложенных или вынесенных

(рис. 12.23, а, б), ось симметрии указывают штрихпунктир-

ной тонкой линией без обозначения буквами и стрелками и

линию сечения не проводят.

Сечение по построению и расположению должно соответ-

ствовать направлению, указанному стрелками (см. рис. 12.22).

Допускается располагать сечение на любом поле чертежа. Се-

кущие плоскости выбирают так, чтобы получить нормальные

168

Рис. 12.26 Рис. 12.27

поперечные сечения (рис. 12.24). Сечения строят вращением

нормального поперечного сечения до положения, параллель-

ного какой-либо плоскости проекций.

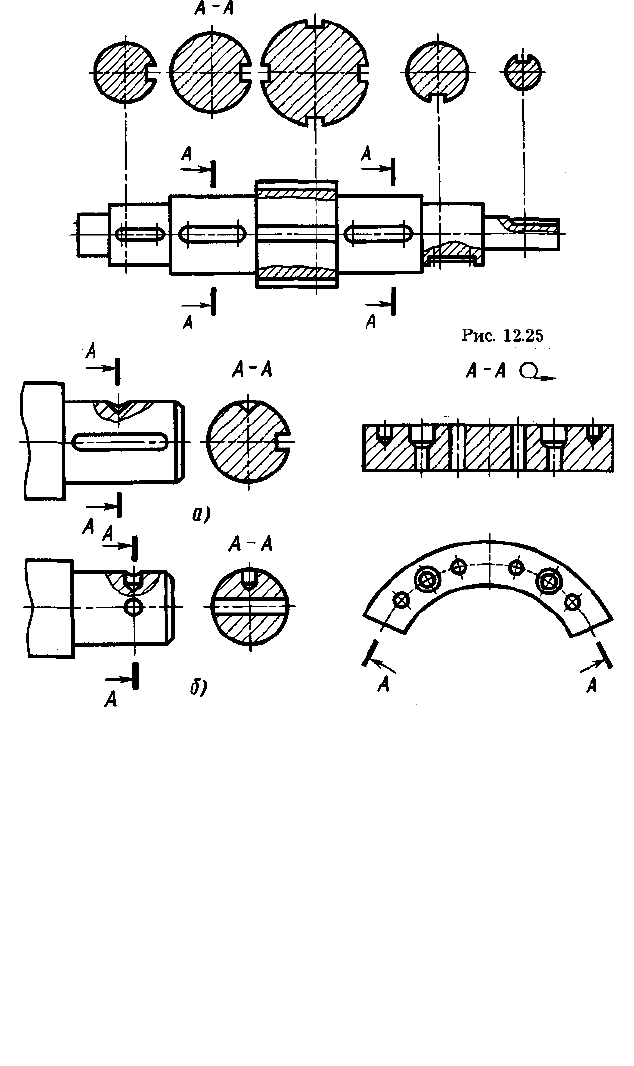

Для нескольких одинаковых сечений, относящихся к одному

предмету, линию сечения обозначают одной буквой и вычерчи-

вают одно сечение, например сечение А—А на рисунке 12.25.

Если секущая плоскость проходит через ось поверхности

вращения, ограничивающей отверстие или углубление, то

контур отверстия или углубления в сечении показывают пол-

ностью. Например, в сечениях А—А на рисунке 12.26, а в

соответствии с этим требованием изображено коническое

169
