между ними). Стандартные резьбы составляют основную мас-

су применяемых резьб;

нестандартные, или специальные, например прямоуголь-

ная и квадратная резьбы.

Стандартная метрическая резьба. Метрическая резьба явля-

ется основным типом крепежной резьбы треугольного профиля

(см. рис. 13.6) с углом профиля <х=60°. Ее используют также в

деталях приборов. Размеры элементов метрической резьбы за-

дают в миллиметрах. Для метрической резьбы в ГОСТ 8724—81

установлены следующие значения шага, мм: 0,075; 0,08; 0,09;

0,1; 0,125; 0,15; 0,175; 0,2; 0, 225; 0,25; 0,3; 0,35; 0,4; 0,45; 0,5; 0,6;

0,7; 0,75; 0,8; 1,0; 1,25; 1,5; 1,75; 2 и далее до 6 через 0,5 мм. Для

метрической резьбы общего назначения установлены диаметры

в диапазоне от 0,25 до 600 мм и шаги в указанном выше интер-

вале. Метрическая резьба диаметров от 1 до 600 мм делится на

два типа: с крупным шагом (для диаметров от 1 до 68 мм) и с

мелкими шагами (для диаметров от 1 до 600 мм). Каждому ди-

аметру резьбы соответствуют определенные шаги (крупные и

мелкие).

Все стандартные диаметры резьб разделены на 1, 2 и 3-й

ряды. Каждый из них имеет резьбы с крупным и мелким ша-

гом. Их значения для диаметров от 10 до 64 мм приведены,

например, в таблице 6.1 «Справочника по машиностроитель-

ному черчению». При этом каждому диаметру резьбы соот-

ветствует только один ряд (диаметры резьбы в рядах не по-

вторяются).

Стандарт рекомендует при выборе резьб предпочитать пер-

вый ряд второму, второй третьему. Так, например, если по

конструктивным соображениям допустимо использование резьб

диаметром 14, 15 или 16 мм (см. табл. VII.2), то должна быть

использована резьба с диаметром 16 мм.

Трубная цилиндрическая резьба. Эту резьбу используют для

соединений в трубопроводах, цилиндрических резьбовых соеди-

нениях. Профиль этой резьбы (рис. 13.7) — равнобедренный

треугольник с углом а=55°, вершины и впадины профиля за-

круглены, а в соединении между вершинами и впадинами на-

ружной и внутренней резьбы отсутствуют зазоры. Трубная резьба

разработана в дюймовой системе (1 дюйм = 1" = 25,4 мм) и

имеет мелкие шаги. Шаг трубной резьбы задают косвенным спо-

собом: указывают число ниток резьбы, укладывающихся на 1".

Это число ниток стандартизовано в пределах от 28 до 11.

202

Рис. 13.7

Обозначение размера трубной резьбы имеет особенность, ко-

торая заключается в том, что размер резьбы задается не наруж-

ным диаметром трубы, на котором нарезается резьба, а

величиной внутреннего диаметра трубы. Он называется диамет-

ром трубы «в свету» и определяется как условный проходной

размер трубы. Объяснение этой условности состоит в том, что

конструктивный расчет трубопроводов ведется по условным про-

ходам трубопроводов, арматуры и соединительных частей.

Например, трубная резьба в 1" нарезается снаружи на тру-

бе, которая имеет внутренний диаметр, равный 1" (25,4 мм);

размер же наружного диаметра всегда больше диаметра «в све-

ту» на две толщины стенки трубы. Размеры некоторых трубных

цилиндрических резьб, установленные ГОСТ 6357—81, приве-

дены, например, в таблице 6.8 «Справочника по машиностро-

ительному черчению».

Трубная коническая резьба. В соединениях топливных, мас-

ляных, водяных и воздушных трубопроводов машин широко

применяют коническую трубную резьбу, обеспечивающую хо-

рошую герметичность соединений без применения специаль-

ных уплотнений. Трубные конические резьбы (рис. 13.8) имеют

два варианта профиля резьбы (при исходном профиле в форме

равнобедренного треугольника):

закругленный профиль с углом профиля а=5 5° (размер этой

трубной конической резьбы стандартизован ГОСТ 6211—81);

дюймовый с углом профиля <х=60° (размеры этой коничес-

кой дюймовой резьбы установлены ГОСТ 6111—52).

203

Ось резьбы

Внутрення

я резьд~а

Линия, параллельная

Рис. 13.8

Конусность поверхностей, на которых нарезают резьбу,

обычно равна 1:16 (обозначение конусности см. на рис. 13.8

вверху слева). Биссектриса угла профиля перпендикулярна оси

резьбы.

Диаметральные размеры конических резьб устанавливают в

основной плоскости, которая перпендикулярна к оси и отсто-

ит от торца детали с наружной резьбой на расстоянии /, регла-

ментированном стандартами на конические резьбы. В основной

плоскости диаметры резьбы равны номинальным диаметрам

трубной цилиндрической резьбы.

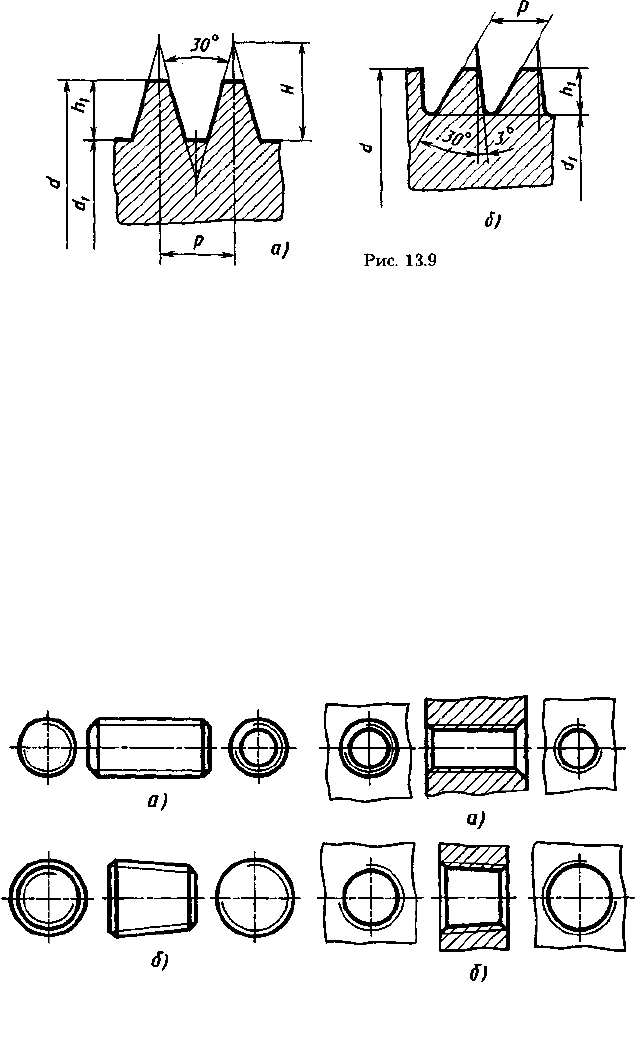

Резьба трапецеидальная (ГОСТ 24738—81). Профиль резь-

бы — равнобочная трапеция с углом профиля 30° между боковы-

ми сторонами (рис. 13.9, а). Стандартизована для диаметров от

10 до 640 мм с шагами от 2 до 48 мм. Для каждого диаметра

стандарт предусматривает три различных шага.

Резьба упорная (рис. 13.9, б). Стандартизована для диаметров

от 10 до 600 мм с шагами от 2 до 24 мм. Для каждого диаметра

резьбы предусмотрены три различных шага. Имеет несимметрич-

ный профиль и предназначена для ходовых винтов с большой од-

носторонней нагрузкой (тиски, домкраты, прессы и др.).

204

Изображение резьб. Примеры изображения наружной ци-

линдрической и конической резьбы на всей длине детали при-

ведены на рисунке 13.10 (см. также рис. 13.2, в), внутренней

цилиндрической и конической резьбы — на рисунке 13.11 (см.

также рис. 13.5, д).

Фаску, размер которой совпадает с глубиной резьбы, в про-

екции на плоскость, перпендикулярную оси резьбы, не изоб-

ражают. Поэтому на рисунках 13.10, а и 13.11,. о на виде слева

фаска не изображена, а на виде справа фаска показана, так

как она значительно больше глубины резьбы.

Невидимую резьбу изображают штриховыми линиями оди-

наковой толщины по наружному и внутреннему диаметрам.

Линию, определяющую границу резьбы, наносят в конце

полного профиля резьбы (до начала сбега). Границу резьбы

проводят всегда до линии наружного диаметра резьбы и изоб-

Рис. 13.10 Рис. 13.11

205

ражают, когда она видима, сплошной основной линией (рис.

13.12).

Штриховку в разрезах и сечениях доводят до сплошной тол-

стой линии, т. е. до линии наружного диаметра наружной

резьбы (рис. 13.13) и до линии внутреннего диаметра внутрен-

ней резьбы (см. рис. 13.12).

Сбег резьбы, если необходимо, изображают сплошной тон-

кой линией. Примеры изображения сбега резьбы приведены

на рисунке 13.14 для наружной (а) и внутренней (б) резьбы.

За сбегом резьбы при нарезании резьбы в упор (см. рис. 13.14, а)

может оставаться участок без резьбы, называемый недово-

дом.В результате сбега резьбы и недовода возникает недорез

резьбы (см. рис. 13.14, а). Наличие недореза резьбы необхо-

димо учитывать при конструировании резьбовых соединений,

а длину полного профиля указывать в чертежах с учетом стан-

дартной длины недореза.

Рис. 13.13

Недорез

^СЛг

до

Оо

—»

-*----

а)

Сбег резьйы

Рис. 13.14 Рис. 13.15

206

Если глухое отверстие с резь-

бой выполняют в стенке детали,

которая является герметичной или

вакуумно-плотной (рис. 13.15), то

обязательно указывают глубину L

отверстия под резьбу до вершины

гнезда наряду с длиной / резьбы

полного профиля.

Когда конец резьбы в глухом отверстии расположен

близко к дну отверстия, на чертежах, по которым резьба не

выполняется (например, в сборочных чертежах), допускается

условно изображать резьбу до конца отверстия.

Профили резьб при необходимости (например, с нестан-

дартным профилем) показывают на изображении детали

(рис. 13.16) или как выносной элемент (см. рис. 13.19, и).

На разрезах резьбового соединения изображают только ту

часть внутренней резьбы, которая не закрыта внешней резьбой

(рис. 13.17).

Если через резьбу проходит отверстие или прорезь, то ее

изображают условно, прерывая сплошную тонкую линию в

местах расположения отверстия или прорези (рис. 13.18, а).

шллсз

б)

а)

Рис. 13.16
