HEIDENHAIN iTNC 530 121
4.3 Работа с управлением файлами
3-ий шаг: выбор файла
Softkey ВЫБОР ТИПА нажать
Нажать softkey желаемого типа файла или
указать все файлы: нажать softkey УКАЗАТЬ ВСЕ,
или
пользоваться Wildcards, нпр. указать все файлы
типа .H, начинающиеся с 4
Маркировать файл в правом окне:
Softkey ВЫБОР нажать, или
нажать клавишу ENT
УЧПУ активирует набранный файл в том режиме работы, в
котором Вы вызвали управление файлами
4
*.H
122 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Выбор программ smarT.NC
Созданные в режиме работы smarT.NC программы можно
открыть в режиме Программу ввести в память/редактировать
либо с помощью редактора smarT.NC либо с помощью редактора
открытого текста. Стандартно УЧПУ открывает программы .HU и
.HC всегда с помощью редактора smarT.NC. Если хотите
открывать программы с помощью редактора открытого текста, то
следует это сделать следующим
образом:
Вызов управления файлами
Использовать клавиши со стрелкой для передвижения поля
маркировки на файл .HU или .HC:
Движет яркое поле из правового к левому окну и
наоборот
Движет яркое поле в окне вверх и вниз
Движет яркое поле в окне страницами вверх и
вниз
Переключить линейку softkey
Выбрать подменю для выбора редактора
Открыть программу с расширением .HU или .HC с
помощью редактора открытого текста
Открытие программы с расширением .HU с
помощью редактора smarT.NC
Открытие программы с расширением .HС с
помощью редактора smarT.NC
HEIDENHAIN iTNC 530 123
4.3 Работа с управлением файлами
Составить новый каталог (возможно только
на дисководе TNC:\)
Маркировать директорию в левом окне, в котором следует
создать подкаталог
Ввести новое имя директории, нажать клавишу
ENT .
Подтвердить с помощью Softkey ДА, или
прервать с Softkey НЕТ
Составить новый каталог (возможно только
на дисководе TNC:\)
Выбрать каталог, в котором сохраняется новый файл
Ввести новое название файла с расширением,
клавишу ENT нажать
Открыть диалог для составления нового файла
Ввести новое название файла с расширением,
клавишу ENT нажать
СОЗДАТЬ КАТАЛОГ \НОВЫЙ?
НОВЫЙ
НОВЫЙ
НОВЫЙ
124 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Копирование отдельного файла
Переместите подсвеченное поле на файл, который следует
копировать
Нажать softkey КОПИРОВАТЬ: выбор функции
копирования. УЧПУ показывает строку с softkey с
несколькими функциями. Альтернативно можно
использовать также сокращние CTRL+C, для
запуска операции копирования
Записать название копируемого файла и с
помощью клавиши ENT или softkey OK ввести:
TNC копирует файл в актуальную директорию, или
в соответственную конечную директорию.
Первичный файл сохраняется или
Записать название копируемого файла и с
помощью клавиши ENT или softkey OK ввести:
TNC копирует файл с тем же самым названием в
соответственную конечную директорию.
Первичный файл сохраняется
УЧПУ показывает рабочее окно с индикацией
прогресса работы, если операция копирования
началась с помощью клавиши ENT или с помощью
softkey OK.
HEIDENHAIN iTNC 530 125
4.3 Работа с управлением файлами
Копирование файла в другую директорию
Выбрать распределение экрана с окнами равными по величине
Высветить в обоих окнах списки: нажать Softkey ТРАКТ
Правое окно
Переместить подсвеченное поле на каталог, в который хотите
копировать файлы и с помощью клавиши ENT указать файлы,
содержащиеся в этом каталоге
Левое окно
Выбрать каталог с этими файлами, которые хотите копировать
и с помощью клавиши ENT указать эти файлы
Индицировать функции для маркировки файлов
Переместите подсвеченное поле на файл,
который хотите копировать и маркируйте его. При
желании, можно маркировать дальшие файлы
таким же образом
Копирование маркированных файлов в конечную
директорию
Другие функции маркировки: смотри „Маркирование файлов”,
страница 129.
Если оператор выполнил маркировку файлов как в левом так и в
правом окне, то УЧПУ копирует из этой директории, в которой
находится подсвеченное поле.
Перезаписывание файлов
Если копируете файлы в каталог, в котором содержаться файлы
с тем же самым
названием, то УЧПУ спрашивает, разрешается ли
перезаписывание файлов в целевом каталоге:
Переписывание всех файлов: нажать Softkey ДА или
Не переписывать файлов: нажать Softkey НЕТ или
Потверждать переписывание каждого отдельного файла:
нажать Softkey ПОТВЕРЖДЕНИЕ
Если хотите перезаписывать защищённый файл, следует это
отдельно подтвердить и (или) прервать.
126 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Копирование таблиц
Если копируете таблицы, можете с помощью Softkey ЗАМЕНИТЬ
ПОЛЯ перезаписывать отдельные строки или графы в
копируемой таблицы. Предпосылки:
копируемая таблица должна существовать
копируемый файл должен содержать только заменяемые
графы или строки
Пример
Вы замерили на приборе преднастройки длину инструмента и
радиус интсрумента 10 новых инструментов. Затем прибор
преднастройки составляет таблицу инструментов TOOL.А с 10
строками (то есть 10 инструментами) и графами
Номер инструмента (графа T)
Длина инструмента (графа L)
Радиус инструмента (графа R)
Следует копировать эту таблицу с внешнего носителя данных в
любой каталог
Если копируется внешне составленная таблица с помощью
управления файлами этот файл УЧПУ через имеющуюся
таблицу TOOL.T: то оно спрашивает, должна ли
переписываться существующая таблица инструментов TOOL.T:
Нажмите softkey ДА, потом УЧПУ перезаписывает актуальный
файл TOOL.T полностью. После выполнения операции
копирования TOOL.T состоит из 10 строк. Все графы – конечно
кроме граф Номер, Длина и Радиус – сбросиваются
Или если нажмите Softkey ЗАМЕНИТЬ ПОЛЯ , то УЧПУ
переписывает в файле TOOL.T только графы Номер, Длина и
Радиус первых 10 строк. Данные остальных строк и граф не
изменяются УЧПУ
Softkey ЗАМЕНИТЬ ПОЛЯ не появляется, если хотите
перезаписывать таблицу в УЧПУ с помощью ПО для
передачи данных со внешнего устройства. Следует
копировать внешне составленный файл в другой
список и выполнить затем операцию копирования с
помощью управления файлами УЧПУ.
Типом файла внешне созданной таблицы должен быть
.A (ASCII). В таких случаях таблица может
содержать
произвольные номера строк. Если оператор создает
таблицу типа .Т, тогда таблица должна содержать
номера строк по порядку, начиная с 0.
HEIDENHAIN iTNC 530 127
4.3 Работа с управлением файлами
Копирование директории
Переместить подсвеченное поле в правом окне на директорию,
которую хотите копировать.
Затем следует нажать softkey КОПИРОВАТЬ: TNC показывает
окно для выбора конечного каталога
Выбрать каталог и с помощью клавиши ENT или softkey OK
подтвердить: TNC копирует выбранный каталог вместе с
подкаталогами в выбранный конечный каталог
Выбор одного из выбранных в последнюю
очередь файлов
Вызов управления файлами

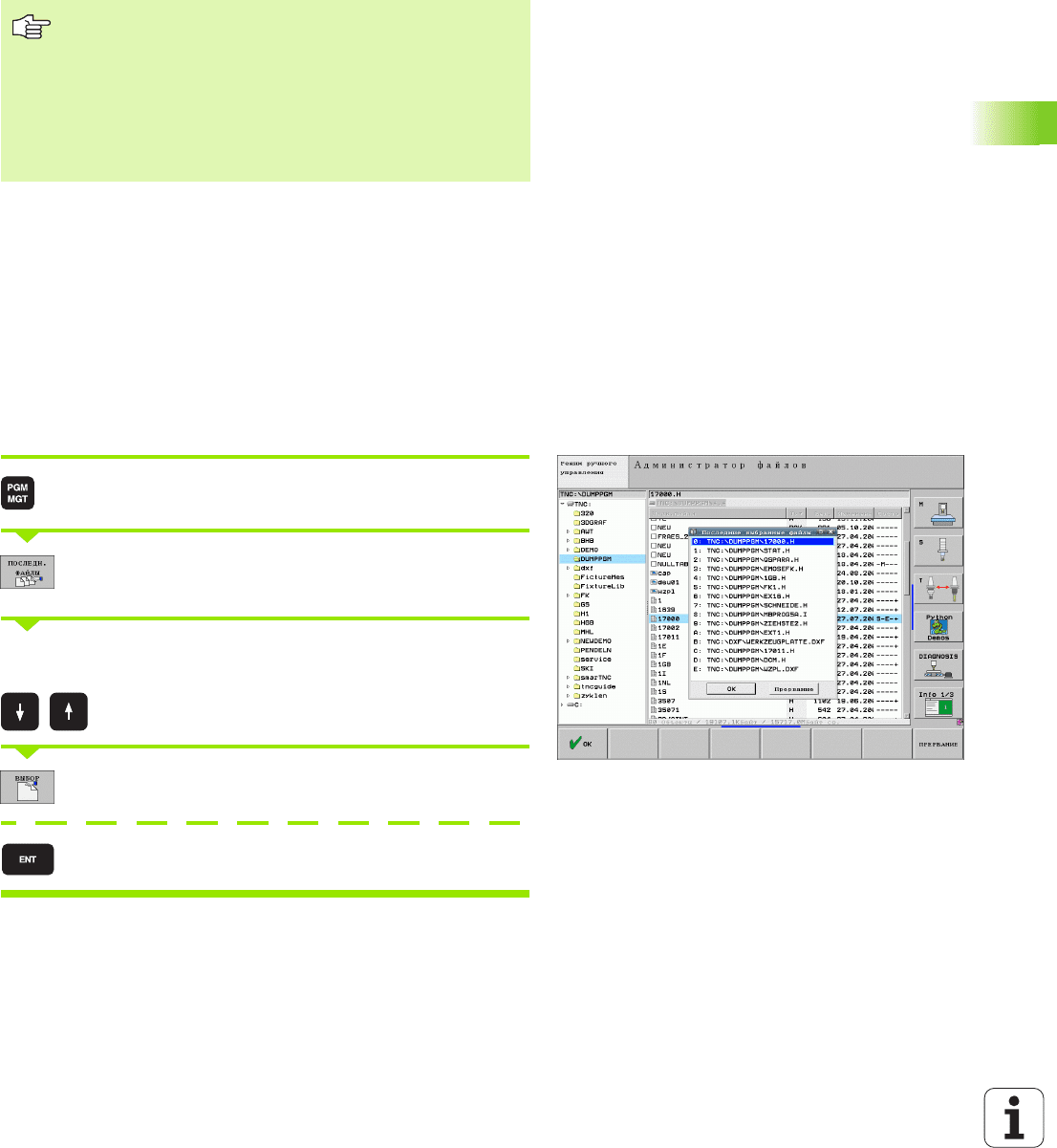

Индицирование последних 15 выбранных файлов:
нажать softkey ПОСЛЕДНИЕ ФАЙЛЫ.
Следует использовать клавиши со стрелкой для передвижения
подсвеченного поля на тот файл, который хотите выбрать:
Движет яркое поле в окне вверх и вниз
Выбрать файл: softkey ВЫБОР нажать, или
нажать клавишу ENT
Для копирования каталогов, следует так настроивать
вид, чтобы TNC показывало каталоги в правом окне
(смотри „Согласование управления файлами” на
странице 132).
Следует учитывать, что ЧПУ при копировании
каталогов выполняет копирование только тех файлов,
которые изображаются вследствие текущей настройки
фильтра.
128 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Удаление файла
Переместите подсвеченное поле на файл, который должен
стираться
Выбор функции сброса: нажать softkey УДАЛИТЬ.
УЧПУ спрашивает, должен ли файл
действительно стираться
Сброс потвердить: нажать Softkey ДА или
Прервать сброс: нажать Softkey НЕТ
Удаление директории
Можно удалить все файлы и подкаталоги из директории,
которую хотите удалить
Переместить подсвеченное поле на директорию, которую
хотите удалить
Выбор функции сброса: нажать softkey УДАЛИТЬ.
УЧПУ спрашивает, должен ли каталог
действительно стираться
Сброс потвердить: нажать Softkey ДА или
Прервать сброс: нажать Softkey НЕТ
HEIDENHAIN iTNC 530 129
4.3 Работа с управлением файлами
Маркирование файлов
Функция маркировки Softkey
Маркировать отдельный файл
Маркировать все файлы в директории
Маркировать отдельный файл
Маркировать все файлы в директории
Отменить маркировку для отдельного файла
Отменить маркировку для всех файлов
Копировать все маркированные файлы
130 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Такие функции, как копирование или удаление файлов, можно
применять так для отдельных как и для нескольких файлов
одновременно. Несколькие файлы маркируются следующим
образом:
Подсвеченное поле переместить на первый файл
Указать функции маркировки: нажать softkey
МАРКИРОВАТЬ.
Маркировка файла: softkey МАРКИРОВАТЬ ФАЙЛ
нажать
Переместить подсвеченное поле на другой файл.
Работает только при использовании softkeys, не
передвигать с помощью клавиш со стрелкой!
Макрировать еще один файл: softkey
МАРКИРОВАТЬ ФАЙЛ нажать итд.
Копирование маркированных файлов: softkey
КОП. МАРК. нажать или
Сброс маркированных файлов: нажать Softkey
КОНЕЦ выхода из функции маркировки и затем
нажать Softkey СБРОС чтобы сбросить
маркированные файлы
Маркировать файлы сокращениями
Подсвеченное поле переместить на первый файл
Нажать клавишу CTRL и держать нажатой
Mit Pfeiltasten denn Cursor-Rahmen auf weitere Dateien bewegen
BLANK-Taste markiert die Datei
Wenn Sie alle gewьnschten Dateien markiert haben: CTRL-Taste
loslassen und gewьnschte Dateioperation ausfьhren
CTRL+A markiert alle im aktuellen Verzeichnis
befindlichen Dateien.
Wenn Sie anstelle der Taste CTRL die Taste SHIFT
drьcken, markiert die TNC automatisch alle Dateien, die
sie mit den Pfeiltasten anwдhlen.
