HEIDENHAIN iTNC 530 151

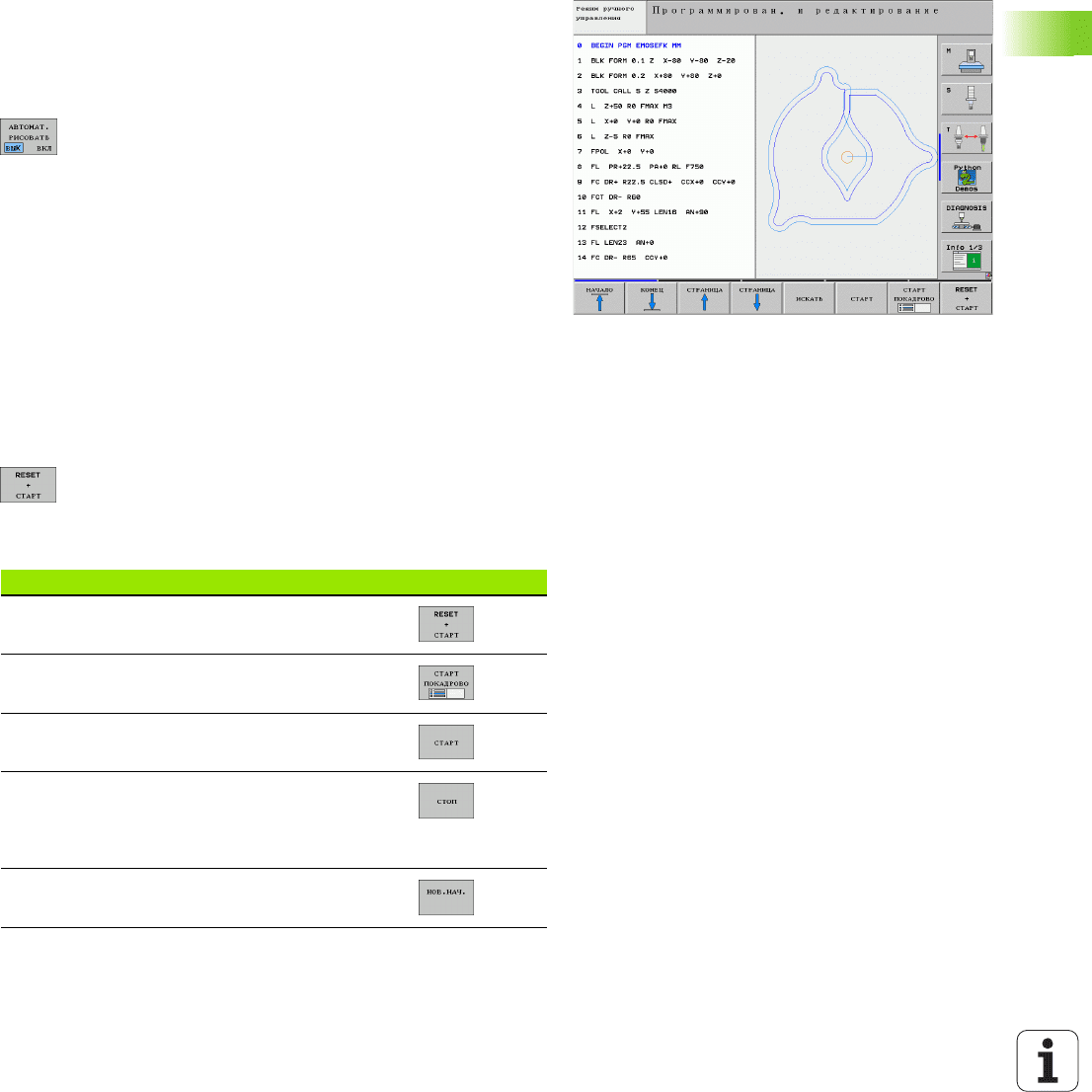

4.5 Графика программирования
4.5 Графика программирования
Графику программирования выполнять
параллельно/не выполнять параллельно
Во время составления программы, УЧПУ может изображать
программированный контур с помощью 2D-штриховой графики.
Для распределения экрана переключить на изображение:
программа слева и графика справа: нажать клавишу SPLIT
SCREEN и softkey ПРОГРАММА + ГРАФИКА.
Softkey АВТОМ. РИСОВАТЬ установить на ВКЛ.
Когда вводится строки программы, УЧПУ
показывает каждое программированное движение
по контуру в окне графики справа
Если УЧПУ не должно больше изображать графику параллельно,
переключить Softkey АВТОМ. РИСОВАТЬ на ВЫКЛ.
АВТОМ. РИСОВАТЬ ВКЛ не продолжает графического
изображения повторений части программы.
Составление графики программирования для
существующей программы
Выбрать с помощью клавиши со стрелкой этот кадр, до которого
следует составлять графику или нажать GOTO и ввести
непосредственно желаемый номер кадра
Составление графики: softkey RESET + START
нажать
Другие функции:
Функция Softkey
Составить полную графику программирования
Составить графику программирования
покадрово
Составить полную графику программирования
или после РЕСЕТ + СТАРТ дополнить
Останов графики программирования. Эта
программируемая клавиша появляется только,
когда ЧПУ составляет графику
программирования
Заново рисовать графику программирования,
если из-за пересечений линии удаляются
152 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.5 Графика программирования

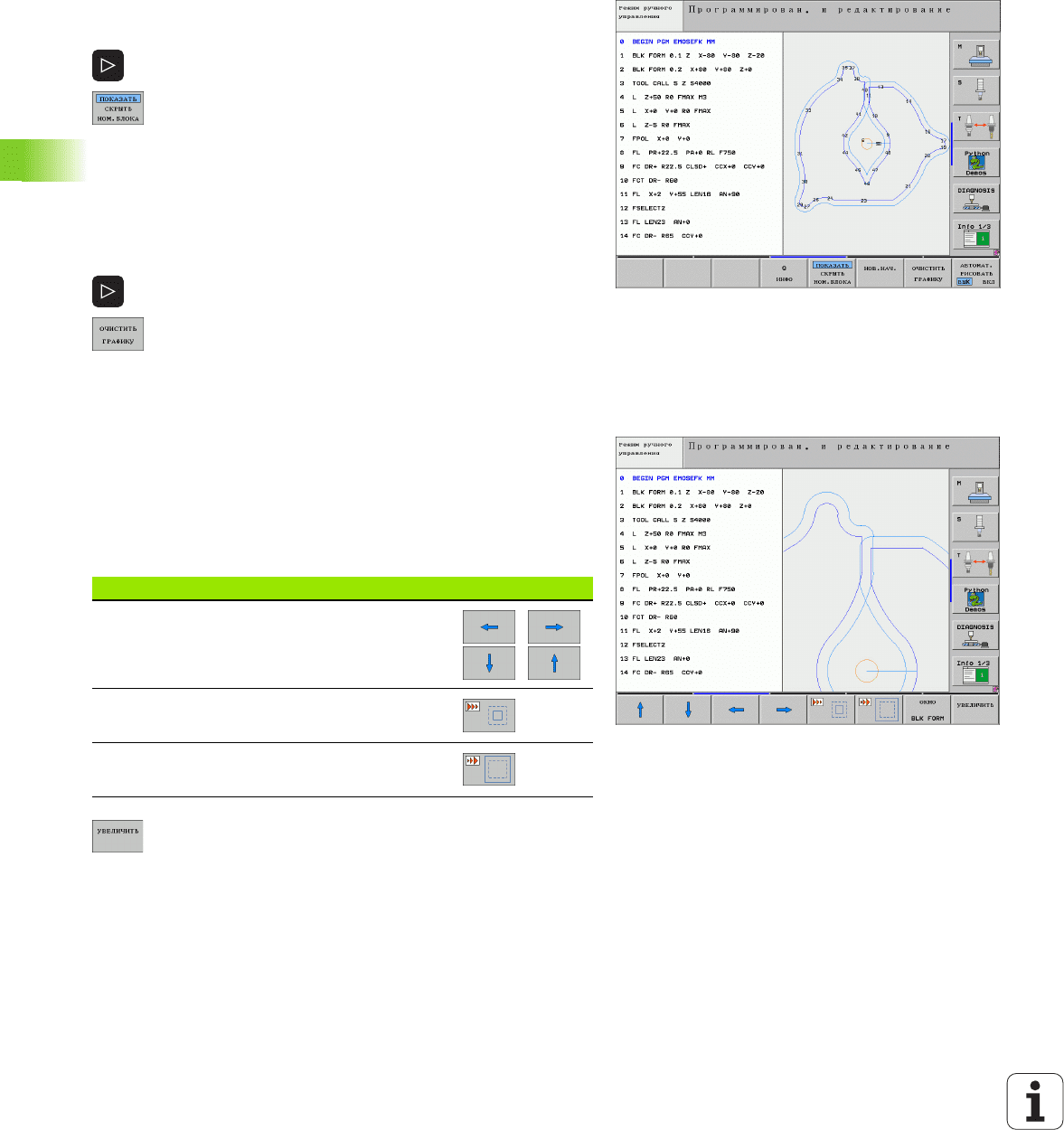

Номера кадров индицировать и скрывать
Переключение строки softkey: смотри картину
Индикация номеров кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на ИНДИКАЦИЯ
переключить
Скрыть номера кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на СКРЫВАТЬ
переключить
Удаление графики
Переключение строки softkey: смотри картину
Удаление графики: softkey УДАЛИТЬ ГРАФИКУ
нажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбирается участок для увеличения или
уменьшения.
Выбор линейки Softkey для увеличения/уменьшения фрагмента
(второя линейка, смотри картину)
Тем самым находятся в распоряжении следующие функции:
С помощью softkey ВЫРЕЗ ЗАГАТОВКИ ввети
выбранный участок
С помощью softkey ЗАГАТОВКА КАК BLK FORM
восстановливается первоначальный вид выреза.
Функция Softkey
Показать рамки и сместить. Для
передвижения держать нажатой
соответственную softkey
Уменьшить рамки – для уменьшения держать
нажатой softkey
Увеличить рамки – для увеличения держать
нажатой softkey
HEIDENHAIN iTNC 530 153

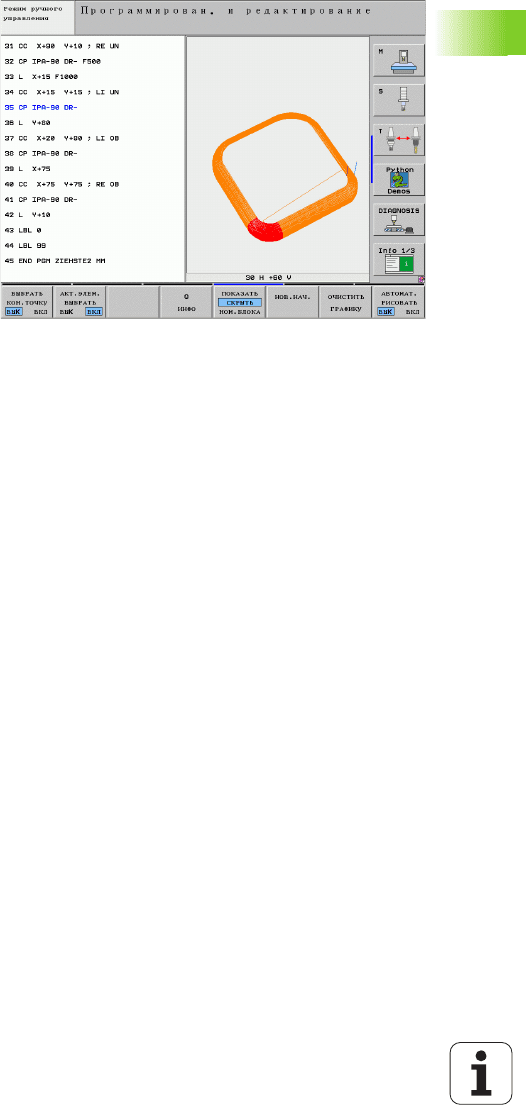

4.6 3D-линейная графика (FCL2-функция)
4.6 3D-линейная графика (FCL2-
функция)
Применение
С помощью трехмерной линейной графики можете изображать в
УЧПУ программированные пути перемещения. Для
распознавания подробностей на графике, у оператора находится
в распоряжении производительная функция увеличения/
уменьшения (зоом)
Особенно созданные внешне программы проверяются на
появление ошибок с помощью 3D-линейной графики уже перед
отработкой, для избежания царапин обработки на детали. Такие
царапины возникают
на пример тогда, если точки неправильно
выдаются постпроцессором.
Для быстрого обнаружения мест с ошибками, УЧПУ маркирует
активный в левом окне кадр в 3D-линейной графике другим
цветом (основная настройка: красный).
Для распределения экрана переключить на изображение:
программа слева и 3D-линии справа: нажать клавишу SPLIT
SCREEN и softkey ПРОГРАММА + 3D-ЛИНИИ.
154 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.6 3D-линейная графика (FCL2-функция)
Функции 3D-линейной графики
Функция Softkey
Рамки увеличения стробировать и сместить
вверх. Для передвижения держать нажатой
программируемую клавишу (Softkey)
Рамки увеличения стробировать и сместить
вниз. Для передвижения держать нажатой
программируемую клавишу (Softkey)
Рамки увеличения стробировать и сместить
налево. Для передвижения держать нажатой
программируемую клавишу (Softkey)
Рамки увеличения стробировать и сместить
направо. Для передвижения держать нажатой
программируемую клавишу (Softkey)
Увеличить рамки –
для увеличения держать
нажатой softkey
Уменьшить рамки – для уменьшения держать
нажатой softkey
Сброс увеличения фрагмента, так что ЧПУ
показывает деталь согласно
программированной BLK-форме
Подтверждение ввода фрагмента
Поворот детали по часовой стрелке
Поворот детали против часовой стрелки
Деталь откинуть назад
Деталь откинуть вперед
Изображение шагами увеличивать. Если
изображение увеличено, то УЧПУ указывает в
линейке сноски окна графики
букву Z
Изображение шагами уменьшать. Если
изображение уменьшено, то УЧПУ указывает в
линейке сноски окна графики букву Z
Указание загатовки в оригинальных размерах
Деталь изображать в последнем активном
виде
HEIDENHAIN iTNC 530 155
4.6 3D-линейная графика (FCL2-функция)
Оператор может пользоваться мышкой при обслуживании 3D-
линейной графики. Следующие функции стоят в распоряжении:
Для трехмерного поворота изображаемой модели: деражать
нажатой правую клавишу мыши и перемещать мышь. УЧПУ
указует систему координат, которая изображает активную в
данный момент ориентацию детали. После освобождения
правой клавиши мыши, УЧПУ устанавливает деталь в
дефинированном направлении
Для смещения изображаемой модели: деражать нажатой
среднюю клавишу мыши или шарик мыши и перемещать мышь.
УЧПУ смещает деталь в соответственном направлении. После
освобождения средней клавиши мыши, УЧПУ устанавливает
деталь на дефинированную позицию
Для изменения размеров определенного участка с помощью
мыши: маркировать нажатой левой клавишой мыши
прямоугольный участок увеличения. После освобождения
левой клавиши мыши, УЧПУ увеличивает деталь до
дефинированных размеров
Для быстрого увеличения и уменьшения с помощью мыши:
поворочивать шарик мыши вперед или назад
Программированные конечные точки
указывать/не указывать с помощью точки на
линии
Указывать/не указывать с цветной
маркировкой набранный в левом окне кадр ЧУ
в 3D-линейной графике
Номера кадров указывать/не указывать
Функция Softkey
156 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.6 3D-линейная графика (FCL2-функция)
Цветная маркировка кадров ЧУ в графике
Переключить линейку softkey
Указание набранного с левой стороны экрана
кадра ЧУ в линейной графике 3D справа с цветной
макркировкой: Softkey AКТ. ЭЛ Е М . МАРКИРОВАТЬ
ВЫКЛ/ВКЛ. на ВКЛ переключить
Указание набранного с левой стороны экрана
кадра ЧУ в линейной графике 3D справа без
цветной маркировки: Softkey AКТ. ЭЛ Е М .
МАРКИРОВАТЬ ВЫКЛ/ВКЛ. на ВЫКЛ переключить
Номера кадров индицировать и скрывать
Переключить линейку softkey
Индикация номеров кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на ИНДИКАЦИЯ
переключить
Скрыть номера кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на СКРЫВАТЬ
переключить
Удаление графики
Переключить линейку softkey
Удаление графики: softkey УДАЛИТЬ ГРАФИКУ
нажать
HEIDENHAIN iTNC 530 157

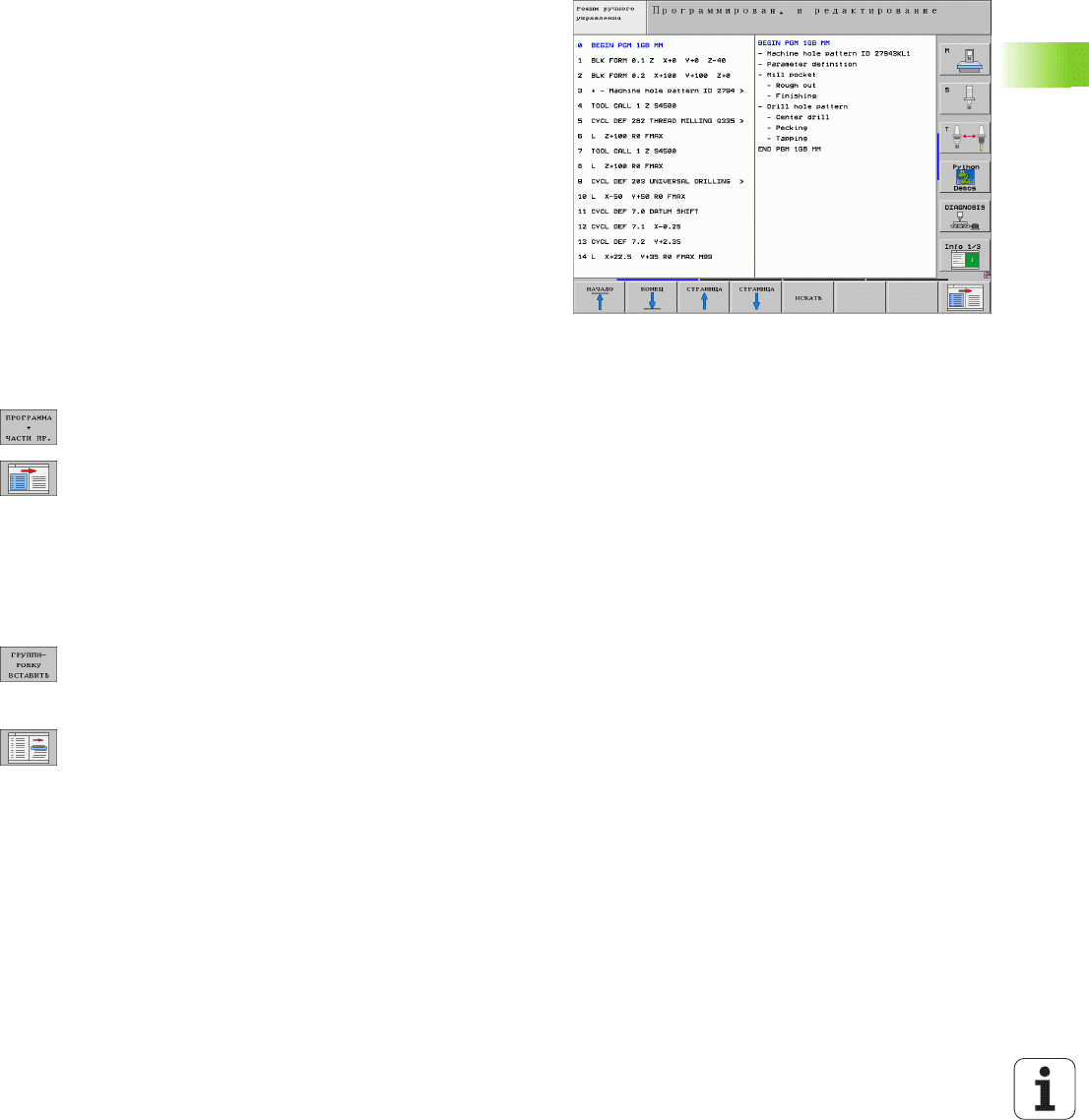

4.7 Группировать программы
4.7 Группировать программы
Определение, возможности применения
УЧПУ предоставляет Вам возможность комментирования
программ обработки с предложениями группировки. Кадры
группировки это короткие тексты (макс. 37 знака), образующие
комментарии или загаловки для последующих строк программы.
Длинные и комплексные программы составляются из-за
включения кадров группировки более проглядно и легче для
понимания.
Это облегчает особенно вводимые позже изменения в программе.
Кадры группировки
вводите в любом месте в программе
обработки. Можно их представить дополнительно в собственном
окне и кроме того обрабатывать или дополнять.
Включенные точки группировки используются УЧПУ в отдельном
файле (окончание .SEC.DEP). Таким образом повышается
скорость навигации в окне группировки.
Указать окно группировки /переход к другому
активном окну
Укаать окно группировки: выбор распределения
экрана ПРОГРАММА + ГРУППИР.
Переход в активное окно: нажать softkey „смена
окна“ нажать
Вставить кадр группировки в окне
программы (слева)
Выбор желаемого кадра, за которм хотите вставлять кадр
группировки
Softkey ВКЛЮЧИТЬ ГРУППИРОВКУ или клавишу *
на ASCII-клавиатуре нажать
Ввести текст группироваки на алфа-клавиатуре
В данном случае изменить уровень группировки с
помощью программируемой клавиши
Выбор предложений в окне группировки
Если в окне группировки переходите от одного предложения к
другому, УЧПУ ведёт указание предложения в окне программы.
Таким образом можете с помощью нескольких шагов перешагнуть
большие части программы.
158 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.8 Ввод комментария

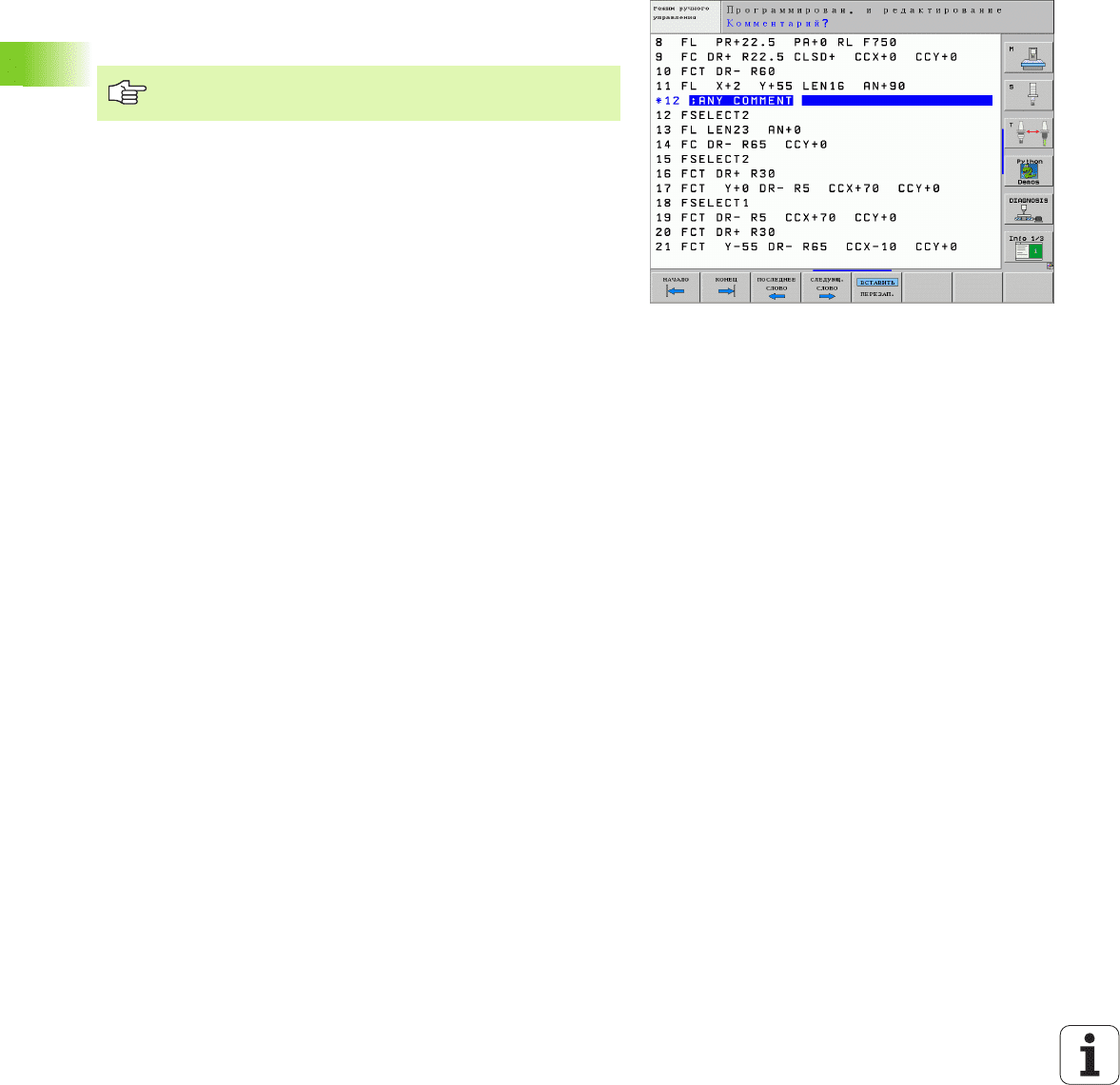

4.8 Ввод комментария
Применение
Каждое предложение в программе обработки может
сопроваждаться комментарием, для объяснения шагов
программы или для подсказок.
У оператороа есть три возможности ввести комментарий:
Комментарий во время ввода программы
Ввести данные для предложения программы, затем нажать “;”
(точку с запятой) на алфа-клавиатуре – УЧПУ показывает
вопрос Комментарий?
Ввести комментарий и окончить предложение с помощью
клавиши END
Ввести комментарий дополнительно
Выбрать предложение, к которому хотите включить
комментарий
С помощью клавиши стрелка-направо выберите последнее
слово в предложении: точка с запятой появляется в концу
предложения и УЧПУ показывает вопрос Комментарий?
Ввести комментарий и окончить предложение с помощью
клавиши END
Комментарий в собственном предложении
Выбрать кадр, за которым хотите включить комментарий
Открыть диалог программирования с помощью клавиши “;”
(точка с запятой) на алфа-клавиатуре
Ввести комментарий и окончить предложение с помощью
клавиши END
Если УЧПУ не сможет показать полностью
комментария на дисплее, то появляется знак >>.
HEIDENHAIN iTNC 530 159
4.8 Ввод комментария

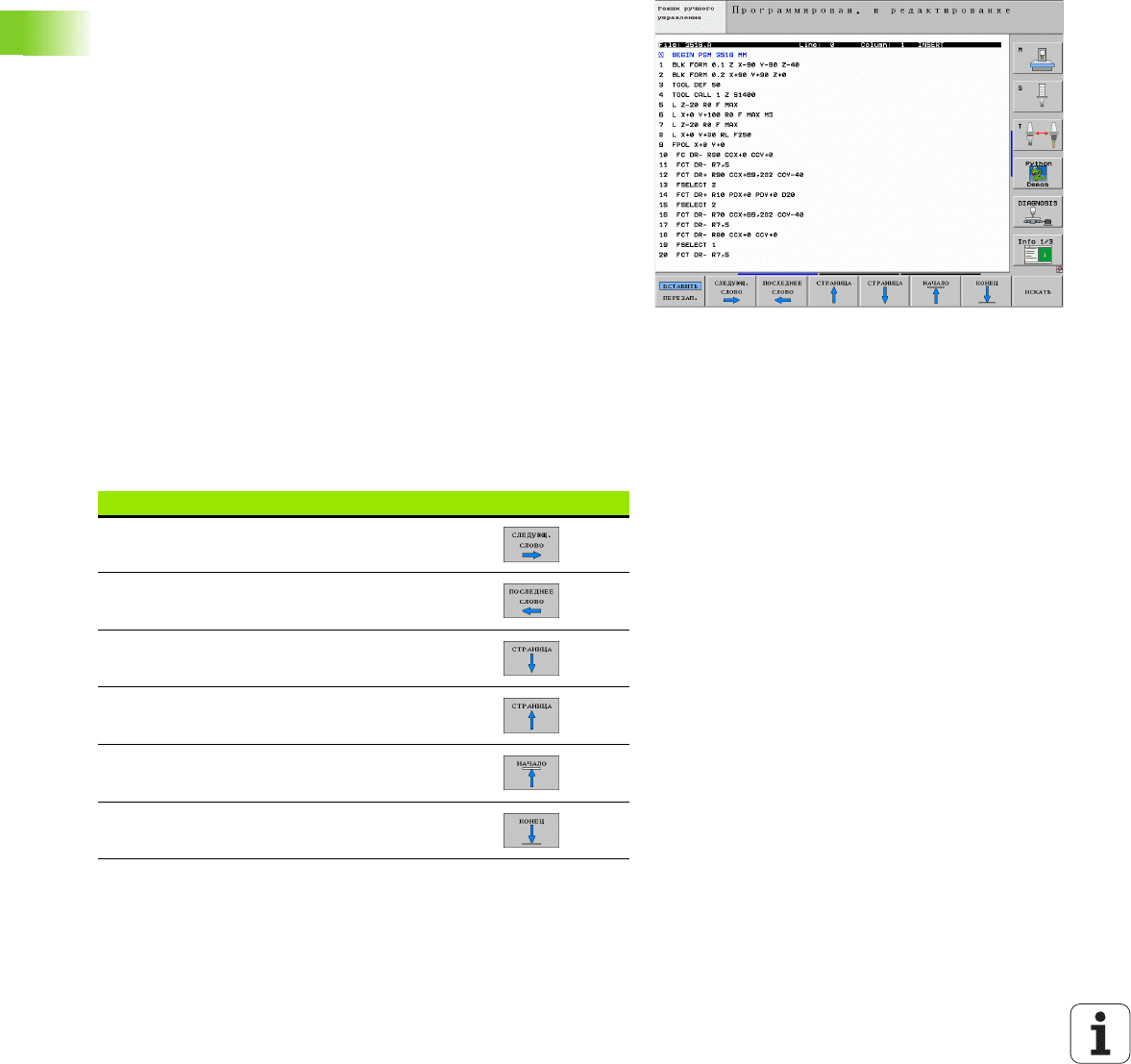

Функции при редактировании комменария
Функция Softkey
Прыжок к началу комментария
Прыжок к концу комментария
Прыжок к началу слова. Слова следует
разделять пробелом
Прыжок к концу слова. Слова следует
разделять пробелом
Переключение между режимом вставки и
перезаписывания
160 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.9 Составление текстовых файлов
4.9 Составление текстовых
файлов
Применение
В УЧПУ можете составлять тексты с помошью редактора текстов
и их перерабатывать. Типичные области применения:
Регистрирование значений из опыта обработки
Документирование эксплуатационных процессов
Составление собранных формул
Файлы текстов это файлы типа .A (ASCII). Если хотите
обрабатывать другие файлы, то следует их сначала
конвертировать на тип .A.
Открыть файл текста и выход
Выбор режима работы Программирование/редактирование
Вызов управления файлами: нажать клавишу PGM MGT.
Указать файлы типа .A: последовательно нажимать Softkey
ВЫБОР ТИПА и Softkey УКАЗАТЬ .A
Избрать файл и помощью Softkey ВЫБОР или клавиши ENT
открыть или открыть новый файл: ввести новое имя, потвердить
с помощью клавиши ENT
Если хотите выйти из редактора текстов, то следует вызвать
управление файлами и избрать файл другого типа, нпр.
программу обработки.
Движения курсора Softkey
Курсор одно слово направо
Курсор одно слово налево
Курсор на следующую страницу экрана
Курсор на предыдущую строницу экрана
Курсор к началу файла
Курсор к концу файла
