4.3 Работа с управлением файлами
Переименование файла
Переместите подсвеченное поле на файл, который должен
переименоваться
Выбор функции для переименования
Ввести новое имя файла; тип файла не может
изменяться
Выполнить переименование: нажать клавишу ENT
Дополнительные функции
Защита файла/отмена защиты файла
Переместить подсвеченное поле на файл, который должен
защищаться
Выбор дополнительных функций: softkey ДОПОЛ.
ФУНК. нажать
Активировать защиту файла: softkey ЗАЩИТА
нажать, файл получает статус P
Отмена защиты файла: Softkey НЕЗАЩИЩ.нажать
Подключить/удалить устройство USB
Переместить яркое поле в левое окно
Выбор дополнительных функций: softkey ДОПОЛ.
ФУНК. нажать
Поиск USB-устройства.
Для удаления USB-устройства: переместить
яркое поле на USB-устройство
Удаление устройства USB
Больше информации: Смотри „USB-устаройства в УЧПУ (FCL 2-
функция)”, страница 137.
132 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Согласование управления файлами

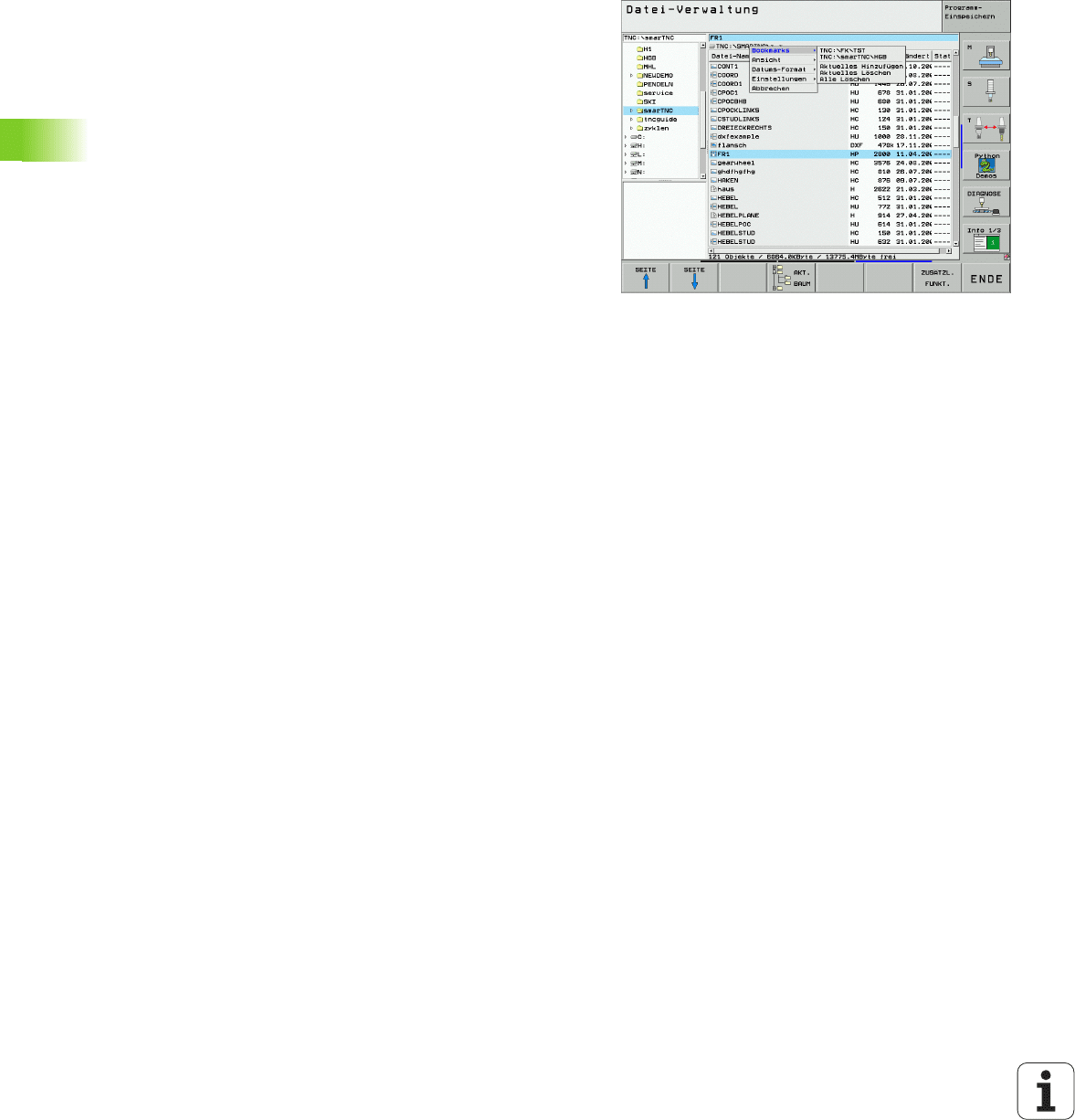

Меню для согласования управления файлами можно открывать
либо нажимая клавишу мыши на названии тракта, либо используя
softkeys:
Выбор управления файлами: нажать клавишу PGM MGT
выбор 3. линейки программируемых клавиш
Softkey ДОПОЛ.ФУНКЦИИ нажать
Softkey ОПЦИИ нажать: TNC показывает меню для
согласования управления файлами
Используя клавиши со стрелками переместить яркое поле на
желаемую настройку
С помощью пустой клавиши активировать/деактивировать
желаемую настройку
Следующие виды согласования можете осуществлять в
управлении файлами:
Вookmarks (закладки)
С помощью закладок управляете пользуемыми
преимущественно каталогами. Оператор может включить
активный каталог или его удалить или удалить все закладки.
Все вставленные оператором каталоги появляются в списке
закладок и таким образом еще проще выбираются
.
Вид
В пункте меню Вид оператор определяет, какие сведения УЧПУ
должно указывать в окне файла
Формат даты
В пункте меню Формат даты оператор определяет, с каким
форматом УЧПУ должно указывать дату в графе Изменение
Настройки
Если куросор находится в разветвлении директорий:
определить, должно ли TNC переходит в другое окно при
нажатии клавиши
со стрелкой направо или ТNC должно открыть
имеющиеся подкаталоги
HEIDENHAIN iTNC 530 133
4.3 Работа с управлением файлами
Работа с быстрыми клавишами
Быстрые клавиши это короткие команды, активируемые нажатием
определенной комбинации клавиш. Короткие команды выполняют
всегда функцию, которую можно также выполнить с помощью
softkey. Следующие быстрые клавиши стоят в распоряжении:
CTRL+S:
выбор файла (смотри также„Выбор дисководов, директорий и
файлов” на странице 120)
CTRL+N:
пуск диалога, для составления нового файла/новой директории
(смотри также
„Составить новый каталог (возможно только на
дисководе TNC:\)” на странице 123)
CTRL+C:
пуск диалога, для копирования выбранных файлов/директорий
(смотри также„Копирование отдельного файла” на странице
124)
CTRL+R:
пуск диалогоа, для переименования файла/директории (смотри
также„Переименование файла” на странице 131)
Клавиша DEL:
пуск диалога, для удаления выбранных файлов/директорий
(смотри также„Удаление файла” на странице 128)
CTRL+O:
открытие диалога Открыть с (смотри также„Выбор программ
smarT.NC” на странице 122)
CTRL+W:
Переключение распределения дисплея (смотри
также„Передача данных на внешний носитель данных/из
внешнего носителя данных” на странице 134)
CTRL+E:
индикация функций для согласования управления файлами
(смотри также„Согласование управления файлами” на
странице 132)
CTRL+M:
USB-устройство присоединить (смотри также„USB-устаройства
в УЧПУ (FCL 2-функция)” на странице 137)
CTRL+K:
рассоединение устройства USB (смотри также„USB-
устаройства в УЧПУ (FCL 2-функция)” на странице 137)
Клавиша верхнего регистра+клавиша со стрелкой вверх или
вниз:
маркировка нескольких файлов или директорий (смотри
также„Маркирование файлов” на странице 129)
Клавиша ESC:
отменить функцию
134 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Передача данных на внешний носитель
данных/из внешнего носителя данных
Вызов управления файлами

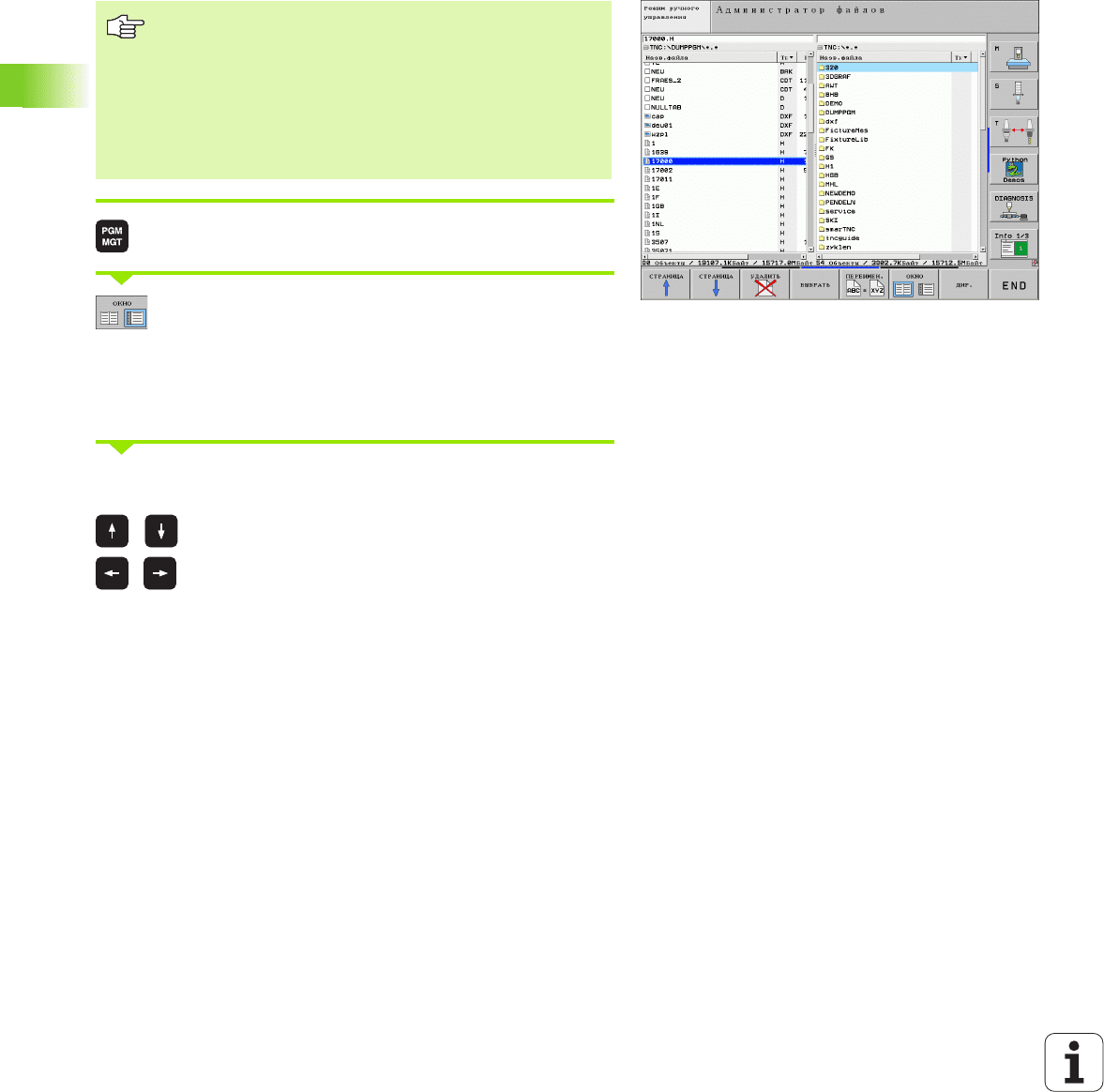

Выбор распределения экрана для передачи
данных: softkey ОКНО нажать. УЧПУ показывает
на левой половине дисплея все файлы
актуального каталога а на правой половине
дисплея все файлы, записанные в главном
каталоге TNC:\
Используйте клавиши со стрелкой для передвижения
подсвеченного поля на тот файл, который хотите передать:
Движет яркое поле в окне вверх и вниз
Движет подсвеченное поле из правово окна к
левому и наоборот
Если следует копировать из УЧПУ на внешний носитель данных,
то надо переместить подсвеченное поле в левом окне на
передаваемый файл
.
До начала передачи данных на внешний носитель
данных, следует наладить интерфейс данных(смотри
„Наладка интерфейса данных” на странице 721).
Если данные передаются через последовательный
интерфейс данных, то в зависимости от
используемого ПО для передачи данных, могут
появиться проблемы, устраняемые путем повторного
выполнения передачи данных.
HEIDENHAIN iTNC 530 135
4.3 Работа с управлением файлами
Если хотите копировать из внешнего носителя данных в УЧПУ,
переместите подсвеченное поле в правом окне на передаваемый
файл.
Выбрать другой дисковод или директорию: softkey
для выбора директории нажать, TNC показывает
рабочее окно. Выбрать в наплывающем окне с
помощью клавиш со стрелкой и клавиши ENT
желаемый каталог!
Передача отдельного файла: нажать softkey
КОПИРОВАТЬ ; или
передача нескольких файлов: softkey
MАРКИРОВКА нажать (на второй строке с softkey,
смотри „Маркирование файлов”, страница 129)
С softkey OK или используя клавишу ENT подтвердить. УЧПУ
показывает окно статуса, передающего информацию о прогрессе
копирования или
Окончить передачу данных: переместить
подсвеченное поле в левое окно и затем нажать
softkey ОКНО. УЧПУ показывает снова
стандартное окно для управления файлами
Для выбора двугой директории в изображении
двойного окна файла, нажмите softkey для выбора
директории. Выбрать в рабочем окне с помощью
клавиш со стрелкой и клавиши ENT желаемый
каталог!
136 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
УЧПУ в сети
Если УЧПУ подключено к сети, то находится вплоть до 7
дополнительных дисководов в левом окне каталога в
распоряжении (смотри картину). Все описанные выше функции
(выбор дисковода, копирование файлов итд.) действительны
также для дисководов сети, насколько это разрешается
соответственным санкционированием доступа.
Дисковод сети соединить и разъединить
Выбор управления файлами: нажать клавишу
PGM MGT, в данном случае так выбирать с
помощью softkey ОКНО распределение экрана,
как это представлено на рисунке справа на верху
Управление дисководами сети: нажать softkey
СЕТЬ (вторая линейка softkey). УЧПУ показывает
в правом окне возможные дисководы сети, к
которым у оператора есть дотуп. С помощью
дальше описанных softkeys определяется
соединение для каждого дисковода
Установление связи с сетью может продолжаться некоторое
время. УЧПУ указывает потом справа ввреху на экране [READ
DIR]. Максимальная скорость передачи составляет от
2 до 5
мегабит/сек, в зависимости от типа файла и уровния загрузки
сети.
Чтобы подключить плату сети "Эзернет" в сеть,
смотри „"Эзернет"-интерфейс”, страница 725.
Чтобы подключить iTNC с Windows XP в Вашу сеть,
смотри „Настройка сетевого режима”, страница 788.
ЧПУ заносить в протокол сообщения об ошибках во
время режима работы в сети (смотри „"Эзернет"-
интерфейс” на странице 725).

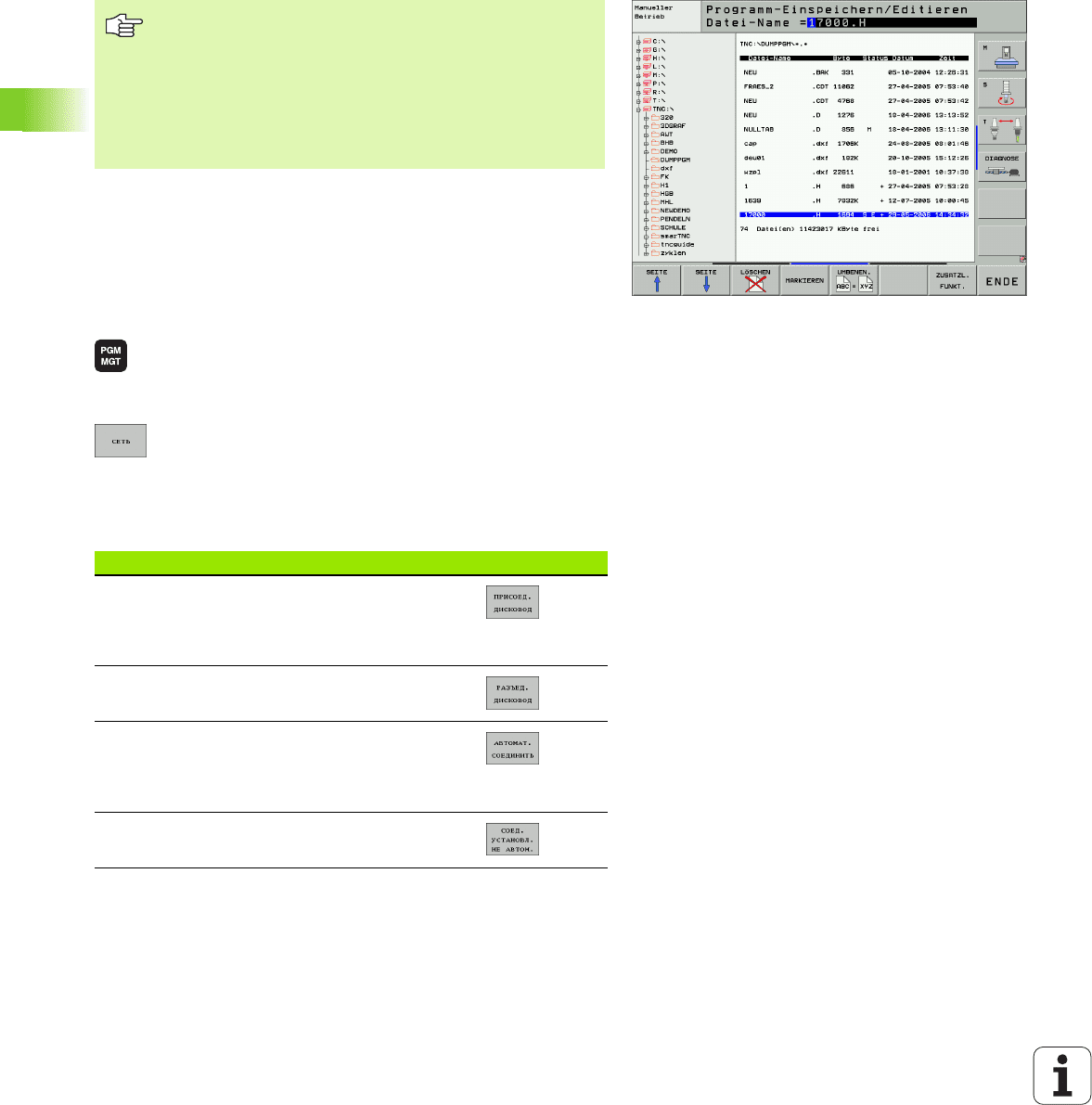

Функция Softkey
Создать соединение с сетью, ЧПУ записывает
в графу Mnt букву M, если соединение
активное. Можете соединить с ЧПУ вплоть до 7
дополнительных дисководов
Прекратить соединение с сетью
Создать автоматически соединение с сетью
при включении ЧПУ. ЧПУ записывает в графу
Auto букву A, если соединение создаётся
автоматически
Не создавать автоматически соединения с
сетью при
включении ЧПУ
HEIDENHAIN iTNC 530 137
4.3 Работа с управлением файлами
USB-устаройства в УЧПУ (FCL 2-функция)
Особо простым способом можно сохранять данные или загружать
данные в УЧПУ используя USB-устройства. УЧПУ обслуживает
следующие USB-блоковые устройства:
дисководы дискет с системой файлов FAT/VFAT
карты памяти с системой файлов FAT/VFAT
жесткие диски с системой файлов FAT/VFAT
CD-ROM-дисководы с системой файлов Joliet (ISO9660)
Такие USB-устройства УЧПУ идентифицирует автоматически при
подключении. USB-устройства с другими системами
файлов (нпр.
NTFS) УЧПУ не поддерживает. TNC выдает при присоединении
тогда сообщение об ошибках USB: TNC не поддерживает
устройства.
В окне управления файлами USB-устройства изображают
собственный дисковод в структуре дерева каталогов, так что
оператор может пользоваться описанными раньше функциями
для управления файлами.
TNC выдает сообщение об ошибках USB: TNC не
поддерживает устройства также тогда, если
присоединяется концентратор USB. В данном случае
следует квитировать сообщение просто нажимая
клавишу CE.
Как правило все USB-устройства с вышеупомянутыми
системами файлов работать при подключении к
УЧПУ. Если все таки возникнут проблемы, обратитесь
пожалуйста к фирме HEIDENHAIN.
Производитель станков может присваивать
устройствам USB жестко определенные названия.
Обратите внимание на Инструкцию обслуживания
станка!
138 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.3 Работа с управлением файлами
Для удаления USB-устройства, следует:
Выбрать управление файлами: нажать клавишу
PGM MGT.
нажимая клавишу со стрелкой перейти к левому
окну
нажимая клавишу со стрелкой перейти на
удаляемое USB-устройство
дальше переключать строку с softkey
выбрать дополнительные функции
Выбрать функцию для удаления устройств USB:
TNC удаляет устройства USB из дерева
директорий
Заключить управление файлами
Наоборот можно снова подключить удаленное USB-устройство,
нажимая следующую softkey:
набрать функцию для повторного подключения
USB-устройств
HEIDENHAIN iTNC 530 139
4.4 Открытие и ввод программ
4.4 Открытие и ввод программ
Структура ЧУ-программы в формате
открытым текстом фирмы HEIDENHAIN
Программа обработки состоит из ряда кадров программы.
Рисунок справа показывает элементы кадра.
УЧПУ нумерирует кадры программы обработки в возрастающей
последовательности.
Первый кадр программы обозначен с помощью BEGIN PGM,
названия программы и с помощью действующей единицы
измерения.
Последующие кадры содержат информацию о:
загатовке
вызовах инструмента
подводе к безопасной позиции
подачах и частотах
вращения
движениях по контуру, циклах и других функциях
Последний кадр программы обозначен с помощью END PGM,
названия программы и действующей единицы измерения.

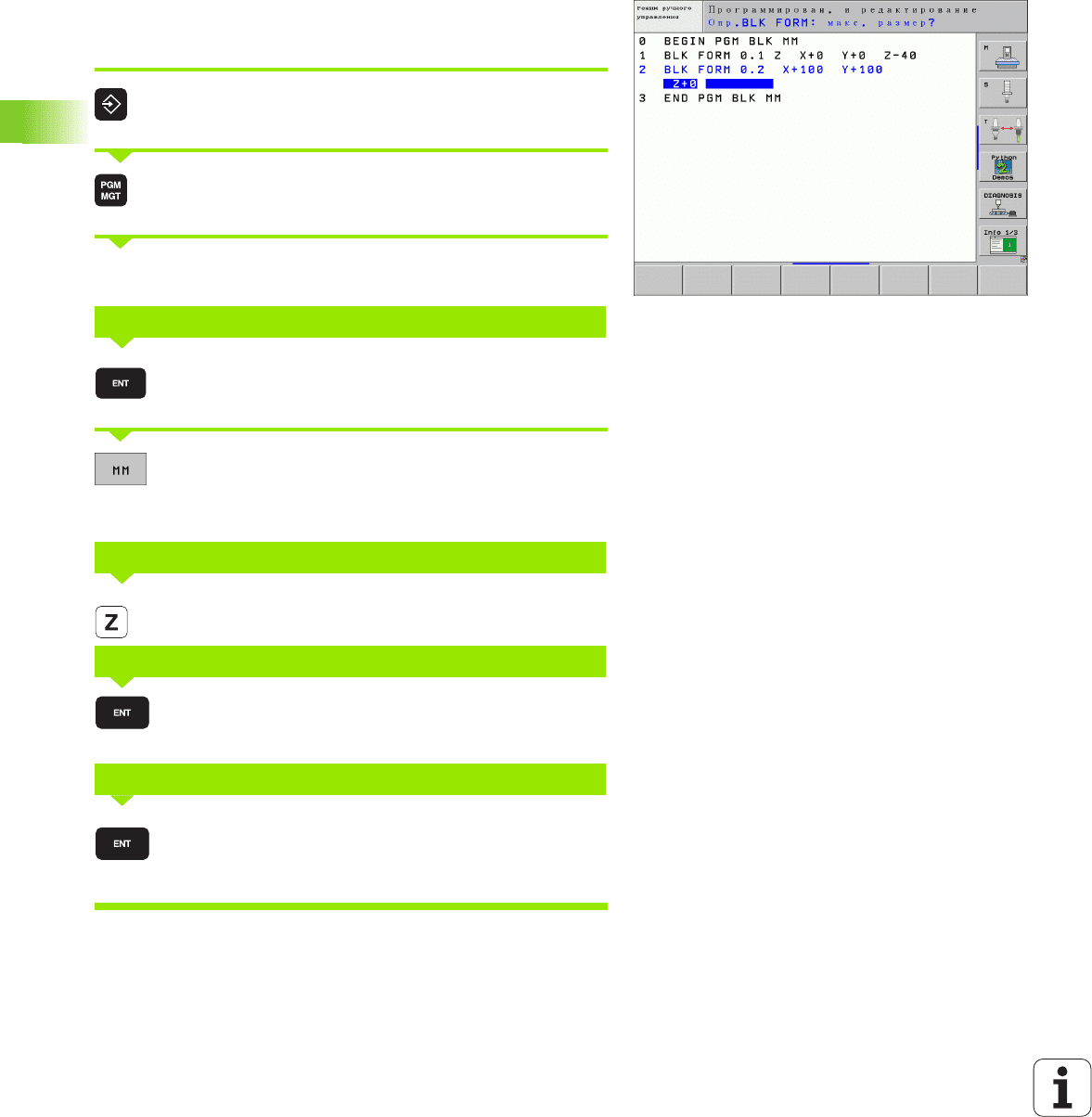

Определнение заготовки: BLK FORM
Непосредственно после открытия новой программы определяете
необработанную загатовку в виде прямоугольного
параллелепипеда. Для дополнительного определения детали,
нажмите клавишу SPEC FCT а затем Softkey BLK FORM. Это
определение требуется УЧПУ для графического моделирования.
Боки параллелепипеда могут распологать длиной максимально
100 000 мм и лежать параллельно к осьям X,Y и Z. Эта загатовка
определена с помощью двух её угловых точек:
MIN-
точка: наименьшая X -,Y- и Z-координата
параллелепипеда; ввести абсолютные значения
MAX-точка: наибольшая X-,Y- и Z-координата
параллелепипеда: ввести абсолютные или инкрементные
значения
10 L X+10 Y+5 R0 F100 M3
Номер кадра
Контурная
функция
Слова
Кадр
Фирма HEIDENHAIN рекомендует подвод на
безопасную позицию всегда после вызова
инструмента, из которой УЧПУ может
позиционировать без столкновений для обработки!
Определение загатовки требуется только тогда, если
хотите проверить программу графически!
140 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4 Открытие и ввод программ
Открытие новой программы обработки
Программа обработки вводится всегда в режиме работы
Программирование/редактирование. Пример открытия
программы:
выбрать режим работы Программирование/
редактирование.
Вызов управления файлами: нажать клавишу
PGM MGT.
Выбрать директорию, в которой должна сохраняться новая
программа:
ввести новое название программы, подтвердить с
помощью клавиши ENT.
Вбор единицы измерения: нажать softkey ММ или
ДЮЙМЫ. УЧПУ переходит в окно программы и
открывает диалог для дефиниции BLK-FORM
(загатовка)
Ввести ось шпинделя, нпр. Z
Вводить последовательно X-, Y- и Z-координаты
MИН-точки, каждый раз подтвердить с помощью
ENT
Вводить последовательно X-, Y- и Z-координаты
MAКС-точки, каждый раз подтвердить с помощью
ENT
ИМЯ ФАЙЛА = ALT.H
ОСЬ ШПИНДЕЛЯ ПАРАЛЛЕЛЬНО X/Y/Z?
DEF BLK-FORM: МИН-ПУНКТ?
DEF BLK-FORM: МАКС-ПУНКТ?
