4.4 Открытие и ввод программ
Пример: представление BLK-формы в ЧУ-программе
УЧПУ генерирует номера кадров, а также BEGIN- и END-кадры
автоматически.
0 BEGIN PGM NEU MM
Начало программы, название, единица
измерения
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Ось шпинделя, координаты МИН-пункта
2 BLK FORM 0.2 X+100 Y+100 Z+0
Координаты МАКС-точки
3 END PGM NEU MM
Конец программы, имя, единица измерения
Если не требуется программировать дефиницию
загатовки, диалог прекращается при Ось шпинделя
параллельно X/Y/Z с помощью клавиши DEL!
УЧПУ может изображать графику только тогда, если
размеры коротчейшей стороны состовляют как
минимум 50 µm и самой длинной стороны максимум
99 999,999 mm.
142 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4 Открытие и ввод программ
Программирование движений инструмента в
диалоге открытым текстом
Чтобы программировать кадр, следует нажать диалоговую
клавишу. В верхней строке экрана УЧПУ запрашивает все
необходимые данные.

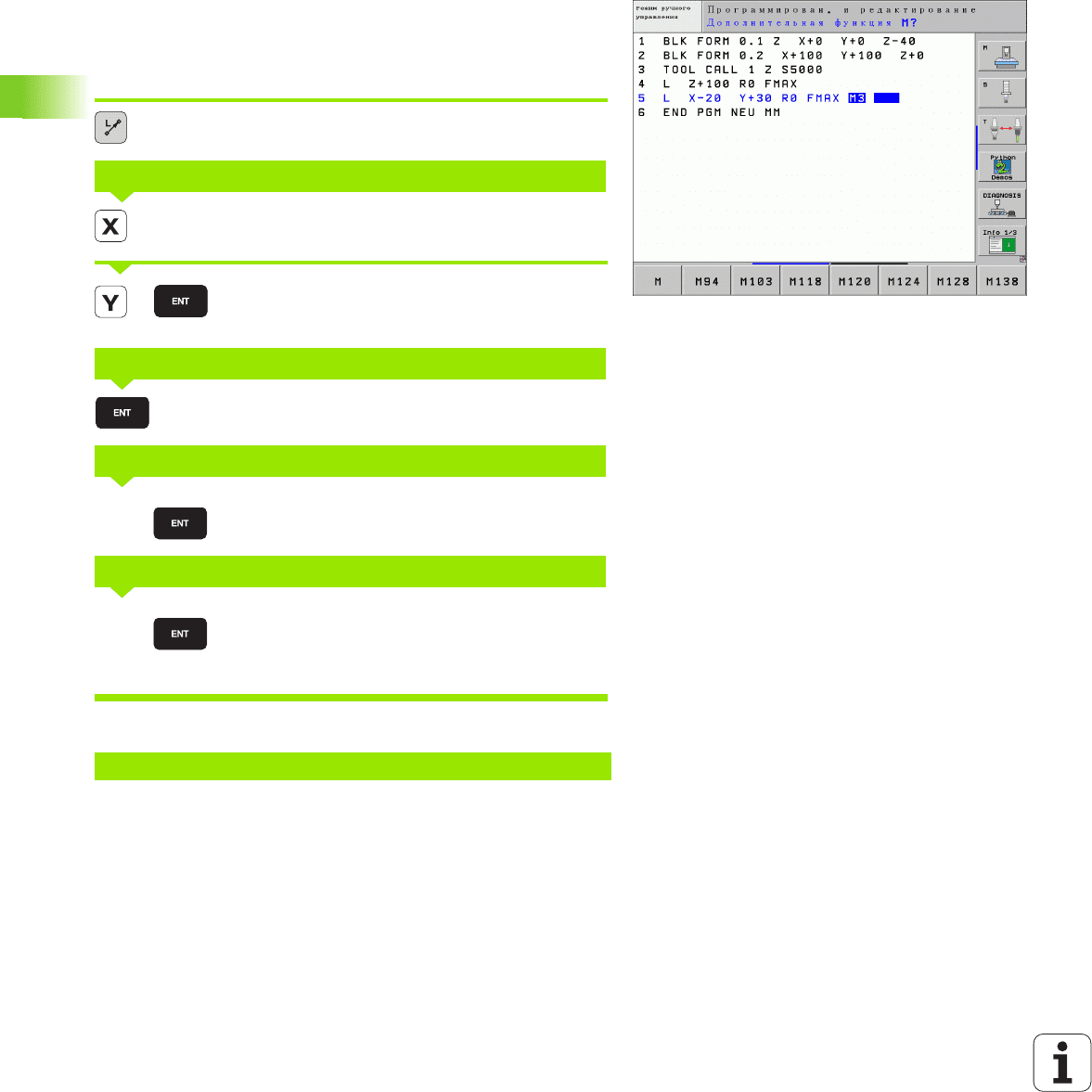

Пример диалога
Открыть диалог
Ввести конечную координату для оси X
Ввести конечную координату для оси Y, с
помощью клавиши ENT к следующему вопросу
“Без коррекции радиуса” ввести, клавиша ENT к
следующему вопросу
Подача для этого движения по контуру 100 mm/
мин, клавиша ENT к следующему вопросу
Включить дополнительную функцию M3
“шпиндель включить”, клавиша ENT закончивает в
УЧПУ этот диалог
Окно программы показывает строку:
КООРДИНАТЫ ?
КОРРЕКЦИЯ НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
ПОДАЧА F=? / F MAX = ENT
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M ?
3 L X+10 Y+5 R0 F100 M3
10
20
100
3
HEIDENHAIN iTNC 530 143
4.4 Открытие и ввод программ

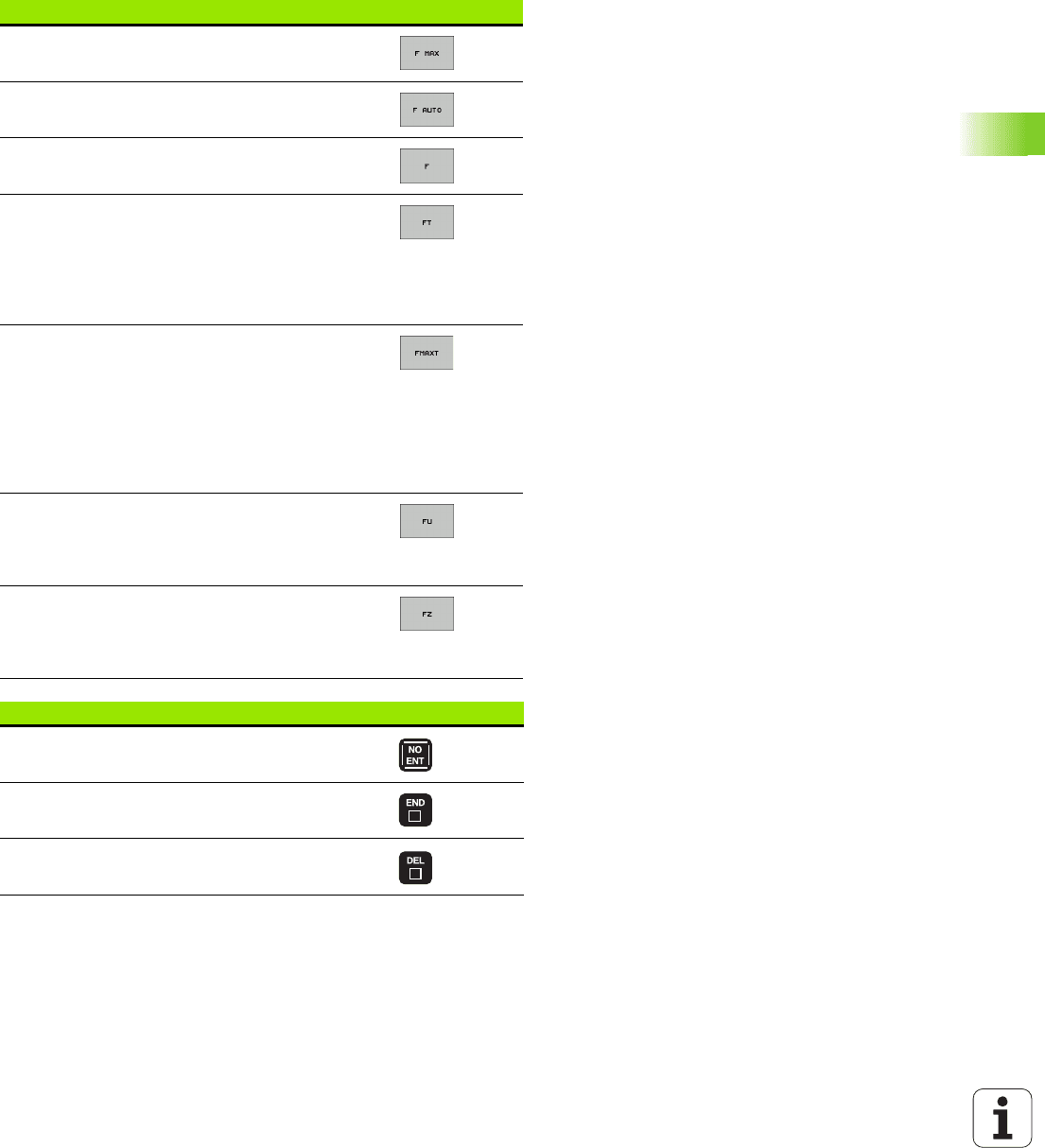

Возможности ввода подачи
Функции для определения подачи Softkey
Перемещение с ускоренной подачей
Переместить с автоматически расчитанной
подачей из TOOL CALL-кадра
Перемещение с программированной подачей
(единица мм/мин или 1/10 дюйм/мин)
С помощью FT определяете вместо скорости
время в секундах (диапазон ввода 0.001 до
999.999 секунд), за которое
программированный путь должен быть
пройден. FT действует только в отдельных
кадрах
С помощью FMAXT
определяете вместо
скорости время в секундах (диапазон ввода
0.001 до 999.999 секунд), за которое
программированный путь должен быть
пройден. FMAXT действует только для
клавиатур, на которых имеется потенциометр
ускоренного хода. FMAXT действует только в
отдельных кадрах
Определение вращательной подачи (единица
мм/об или дюйм/об) Внимание: в программах с
единицей измерения дюйм FU
не сочетаемое с
M136
Определение подачи на зуб (единица мм/зуб
или дюйм/зуб). Количество зубов должно быть
определено в таблицы инструментов в графе
CUT.
Функции для диалога Клавиша
Игнорировать вопрос диалога
Окончить заранее диалог
Прервать диалог и сброс
144 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4 Открытие и ввод программ
Ввод фактических позиций в программу
УЧПУ дает возможность ввода актуальной позиции инструмента в
программу, если нпр.
программируются блоки перемещения
программируются циклы
инструменты с TOOL DEF определять
Для ввода верных значений положения, следует:
Позиционировать поле ввода туда в кадре, куда хотите ввести
положение
Выбор функции ввода факт-позиции: УЧПУ
показывает в строке программируемых клавиш
оси, которых положения хотите ввести
Выбрать ось: УЧПУ записывает актуальную
позицию выбранной оси в активное поле ввода
УЧПУ вводит на плоскости обработки всегда
координаты центра инструмента, даже если коррекция
на радиус инструмента является активной.
УЧПУ вводит на оси инструмента всегда координату
вершины инструмента, значит учитывает всегда
активную коррекцию на длину инструмента.
TNC оставляет строку softkey для выбора оси так долго
активной, пока оператор не выключить ее повторным
нажатием клавиши "
ввод факт-положения". Этот
способ поведения действует даже тогда, если
сохраняется актуальный кадр и открывается с
помощью клавиши функции траектории новый кадр.
Если выбрается элемент кадра, путем выбора
альтернативного ввода с помощью softkey (напр.
коррекцию на радиус), тогда ЧПУ закрывает также
строку softkey для выбора оси.
Функция "Ввод факт-позиции" не разрешается, если
функция Наклонение плоскости обработки является
активной.
HEIDENHAIN iTNC 530 145
4.4 Открытие и ввод программ
Редактирование программы
Во время составления или изменения программы обработки,
можно с помощью клавиши со стрелкой и с помощью softkeys
выбирать любую строку в программе и отдельные слова кадра:
Можно редактировать программу только тогда, если
она не отрабатывается в данный момент УЧПУ в
режиме работы станка. УЧПУ разрешает вход
курсором в кадр, но не допускает записи изменений в
памяти и выдает сообщение об ошибках.

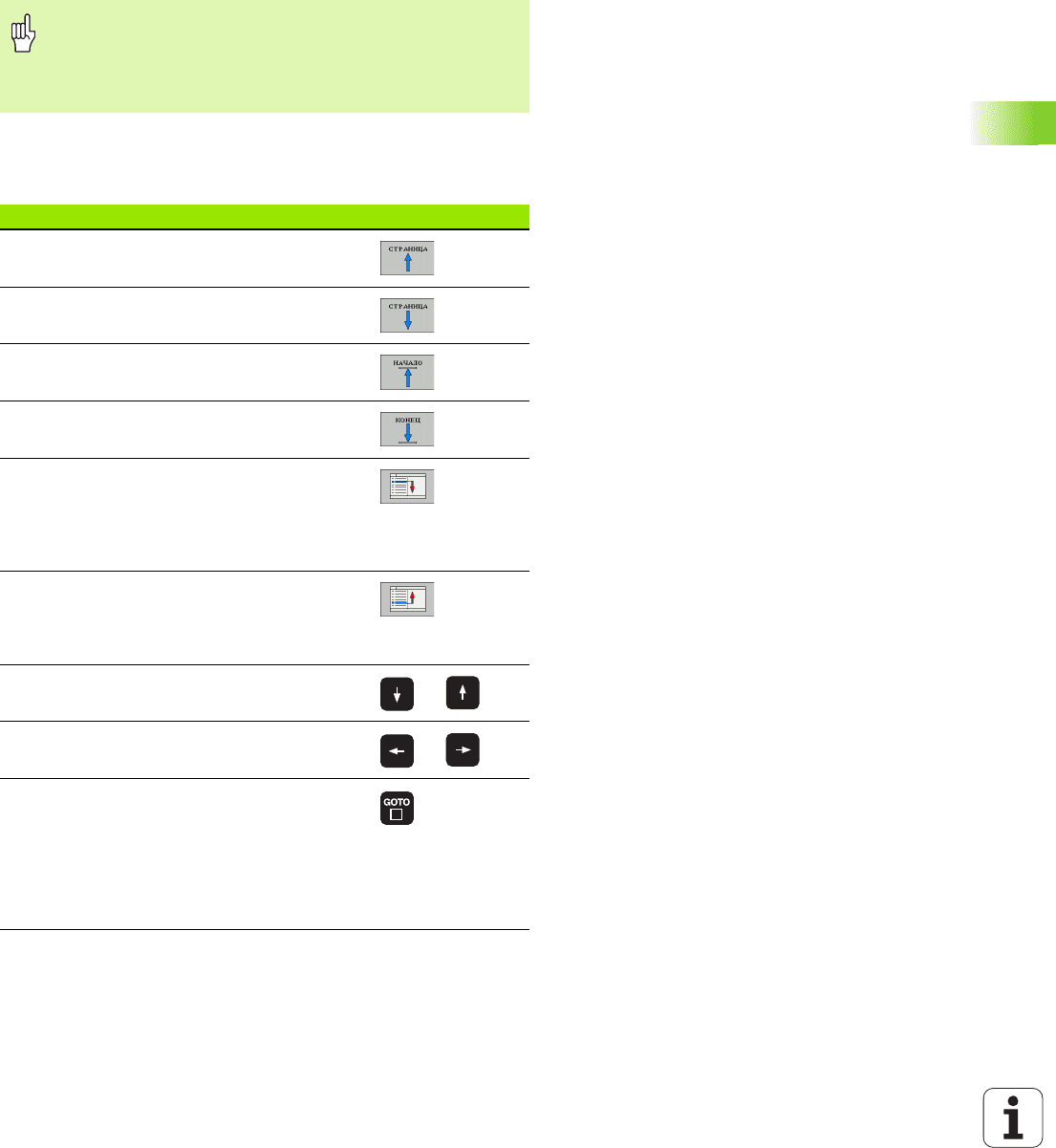

Функция Softkey/клавиши
Листование страницы вверх
Листование страницы вниз
Переход к началу программы
Переход к концу программы
Изменить положение актуального кадра на
экране дисплея. Таким образом можно
индицировать больше кадров программы,
программированных перед актуальным
кадром
Изменить положение актуального кадра на
экране дисплея. Таким образом можно
указывать больше кадров программы,
программированных за актуальным кадром
Переход от одного
кадра к другому
Выбор отдельных слов в кадре
Выпор определенного кадра: клавишу
GOTO нажать, ввести желаемый номер
кадра, с помощью клавиши ENT
подтвердить. Или: ввести шаг номеров
кадров и пропустить количество введенных
строк путем нажатия на softkey N СТРОК
вверх или вниз
146 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4 Открытие и ввод программ
Вставление кадров в любом месте программы
Выбрать кадр, за которым хотите ввести новый кадр и открыть
диалог
Изменение и вставление слов
Выбрать в кадре слово и перезаписать его новым значением.
Во время выбора слова, в распоряжении находится диалог
открытым текстом
Заключить изменение: нажать клавишу END.
Если следует добавить слово, то надо нажать клавиши со
стрелкой (направо или налево), пока не появится желаемый
диалог и ввести желаемое значение.

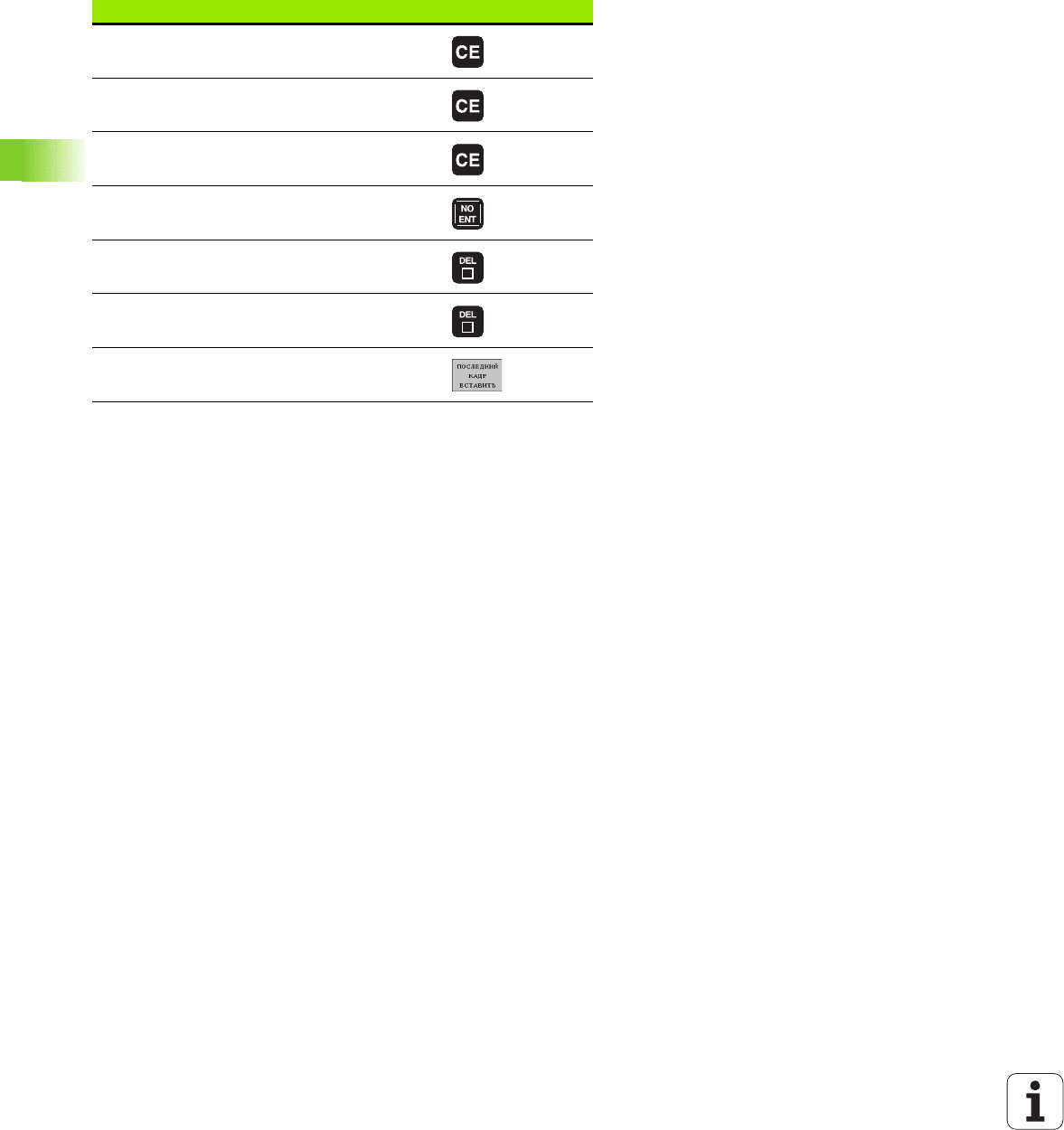

Функция Softkey/клавиша
Устанавить значение выбранного слова на
ноль
Сброс неверного значения
Удалить сообщения об ошибках (не
мерцающего)
Удаление выбранного слова
Удаление выбранного кадра
Удаление циклов и части программы
Включить кадр, который в последнюю
очередь редактировали или удалили
HEIDENHAIN iTNC 530 147
4.4 Открытие и ввод программ
Искать похожие слова в разных кадрах
Для этой функции устанавить softkey АВТОМ. РИСОВАТЬ на
ВЫКЛ.
Выбор слова в кадре: так часто нажимать клавиши
со стрелкой, пока будет маркировано желаемое
слово
Выбор кадра с помощью клавиш со стрелкой
Маркировка находится в нововыбранном кадре на тем же слове,
как в начально выбранном кадре.

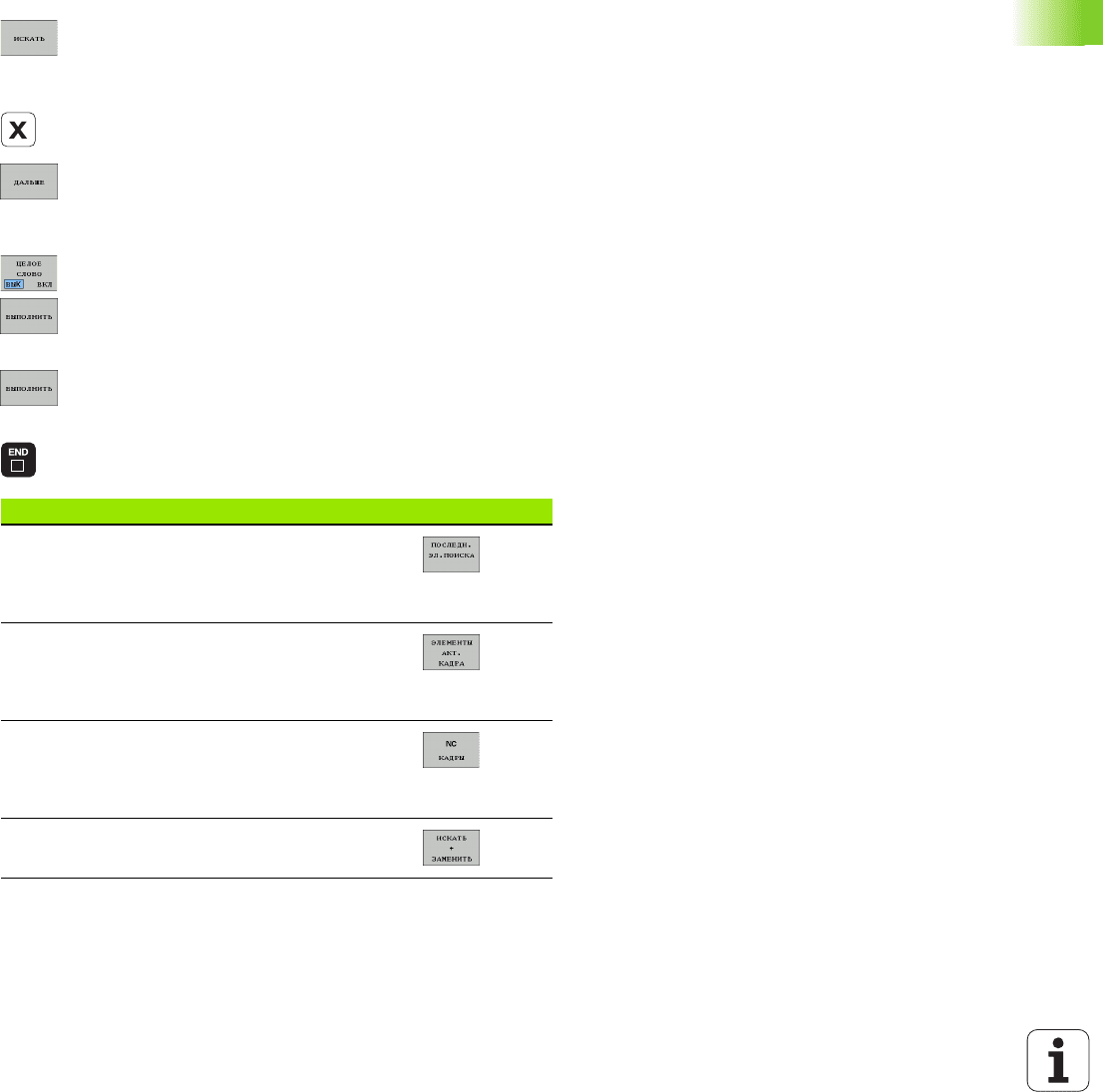

Поиск произвольного текста
Выбор функции поиска: нажать softkey ПОИСК. УЧПУ
показывает диалог Поиск текста:
Ввести исканный текст
Поиск текста: нажать softkey ВЫПОЛНИТЬ.
Если оператор начал поиск в очень длинных
программах, то УЧПУ показывает окно с индикацией
прогресса. Дополнительно можно прервать поиск с
помощью softkey.
УЧПУ вводит на оси инструмента всегда координату
вершины инструмента, значит учитывает всегда
активную коррекцию на длину инструмента.
148 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4 Открытие и ввод программ
Части программы маркировать, копировать, удалять и
вставлять
Для копирования частей программы в пределах какой-либо ЧУ-
программы, или для копирования в другую ЧУ-программу, УЧПУ
ставит в распоряжение следующие функции: смотри таблицу
внизу.
Для копирования частей программы следует:
Выбрать строку softkey с функциями маркировки
Выбрать первый (последний) кадр копируемой части
программы
Маркируйте перый (последний) кадр: нажать softkey
МАРКИРОВАТЬ БЛОК. УЧПУ маркирует первое место номера
кадра ярким светом и показывает softkey ПРЕРВАТЬ
МАРКИРОВКУ.
Переместить подсвеченное поле на последний (первый) кадр
части программы, которую хотите копировать или удалить.
УЧПУ изображает все маркированные кадры с помощью разных
цветов. В любой момент можно закрыть функцию маркировки,
нажимая softkey ПРЕРВАТЬ МАРКИРОВКУ.
Копирование маркированной части программы: нажать softkey
КОПИРОВАТЬ БЛОК, удаление маркированной части
программы: нажать softkey СБРОС БЛОКА. УЧПУ сохраняет в
памяти маркированный блок
Выбрать с помощью клавиши со стрелкой этот кадр, за которым
хотите вставить копируемую (удаленную) часть программы
Включение сохраняемой в памяти части программы: нажать
softkey ВСТАВИТЬ БЛОК.
Закончить функцию макрирования: softkey ОТМЕНИТЬ
МАРКИРОВАНИЕ нажать
Чтобы включить копируемую часть программы в
другую программу, следует выбрать соответственную
программу в окне управления файлами и маркировать
там этот кадр, за котором хотите вставить копию.

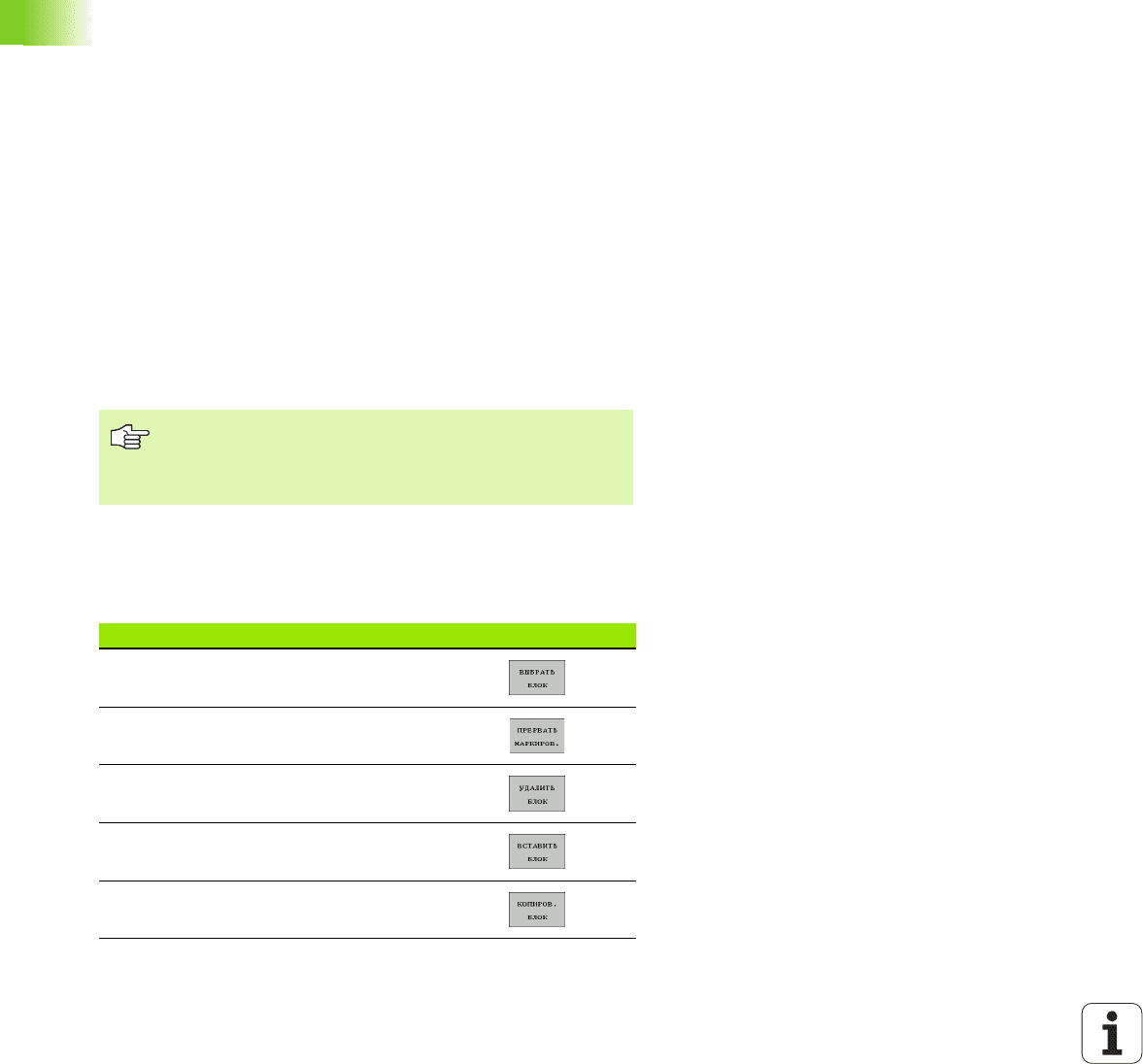

Функция Softkey
Включить функцию маркирования
Выключить функцию маркирования
Удаление маркированного блока
Включить находящийся в памяти блок
Копирование маркированного блока
HEIDENHAIN iTNC 530 149
4.4 Открытие и ввод программ
Функция поиска УЧПУ
С помощью функции поиска УЧПУ можно искать любой текст в
программе а также заменить его новым текстом.
Поиск произвольного текста
В данном случае выбрать кадр, в котором находится исканное
слово
Выбор функции поиска: УЧПУ показывает окно
поиска и указует в строке программируемых
клавиш стоящие в распоряжении функции поиска
(смотри таблицу функции поиска)
Ввести исканный текст, обратите внимание на
запись с прописной/строчной буквы
Активирование операции поиска: УЧПУ
показывает в строке программируемых клавиш
стоящие в распоряжении варианты поиска
(смотри таблица варианты поиска)
При необходимости изменить варианты поиска
Пуск операции поиска: УЧПУ переходит к
следующему блоку, в котором находится
исканный текст
Повторение операции поиска: УЧПУ переходит к
следующему блоку, в котором находится
исканный текст
Заключение операции поиска

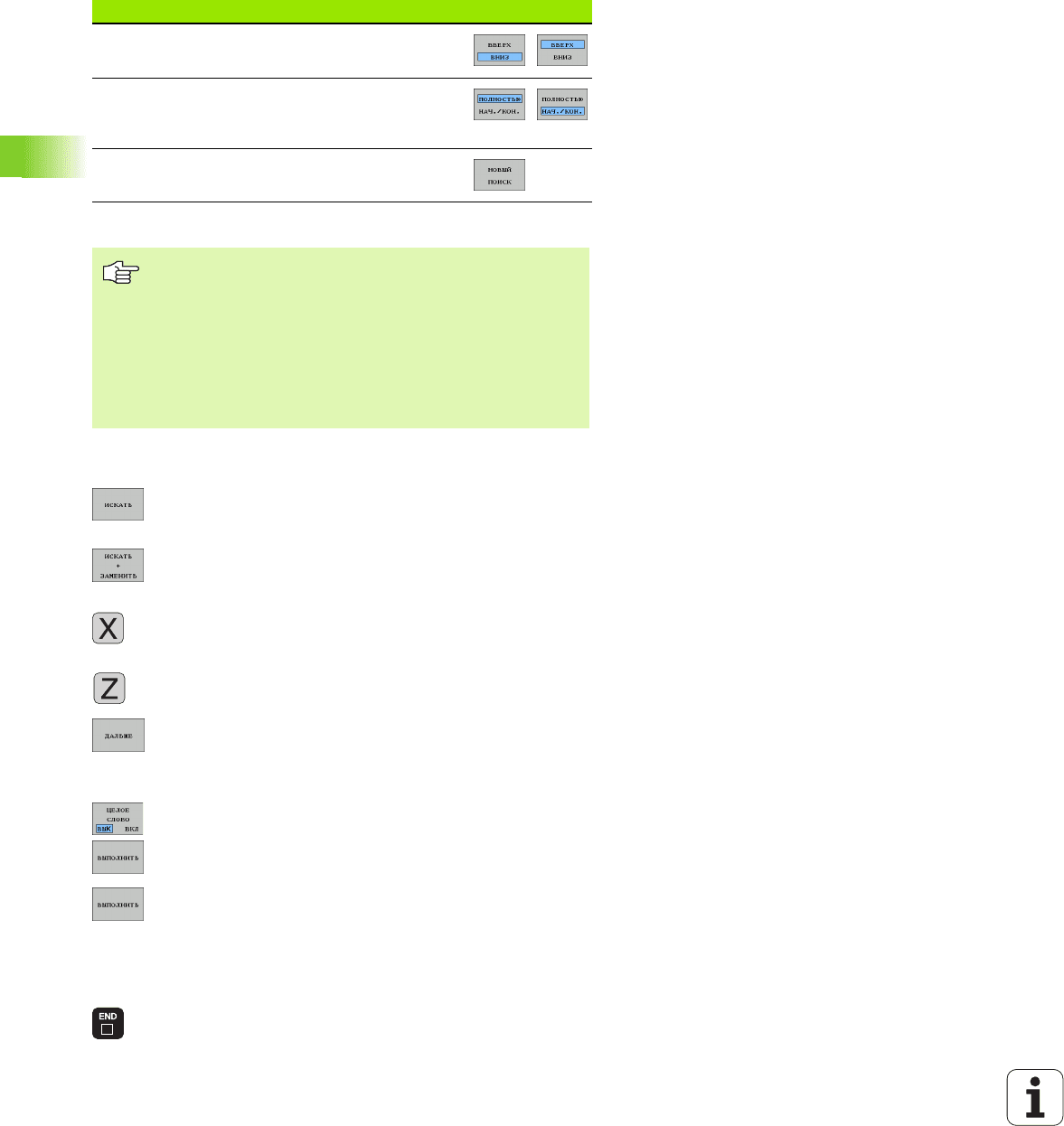

Функции поиска Softkey
Показывать окно, в котором указываются
последние элементы поиска. с помощью
клавиши со стрелкой выбираемый элемент
поиска, принять с клавишей ENT
Указать окно, в котором находятся возможные
элементы поиска актуального блока. с
помощью клавиши со стрелкой выбираемый
элемент поиска, принять с клавишей ENT
Указать окно, в котором находятся
возможности выбора важнейших ЧУ-функций.
с помощью клавиши со стрелкой выбираемый
элемент поиска, принять с клавишей ENT
Активировать функцию Искать/заменить
+40
150 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4 Открытие и ввод программ
Искать/заменить любые тексты
В данном случае выбрать кадр, в котором находится исканное
слово
Выбор функции поиска: УЧПУ показывает окно
поиска и указует в строке программируемых
клавиш стоящие в распоряжении функции поиска
Активирование замены: УЧПУ показывает в
рабочем окне дополнительные возможности
ввода для текста, который должен заменяться
Ввести исканный текст, обратите внимание на
запись со строчной/прописной буквы, с помощью
клавиши ENT подтвердить
Ввести требуемый текст, обратите внимание на
запись с прописной/строчной буквы
Активирование операции поиска: УЧПУ
показывает в строке программируемых клавиш
стоящие в распоряжении варианты поиска
(смотри таблица варианты поиска)
При необходимости изменить варианты поиска
Пуск операции поиска: УЧПУ переходит к
следующему исканному тексту
Для замены текста а затем перехода к
следующему месту: softkey ЗАМЕНИТЬ нажать
или для замены всех обнаруженных мест с этим
текстом: softkey ЗАМЕНИТЬ ВСЕ нажать, или
чтобы отменить замену текста и перейти с
следующему месту: softkey НЕ ЗАМЕНЯТЬ нажать
Заключение операции поиска
Варианты поиска Softkey
Определить направление поиска
Определение конца поиска: настройка
ПОЛНОСТЬЮ ищет от актуального кадра до
актуального кадра
Запуск нового поиска
Функция Искать/заменить не возможна, если
Программа защищена
Если программа отрабатывается в данный момент
УЧПУ
В случае функции ЗАМЕНИТЬ ВСЕ обратите
внимание, чтобы не заменить нечаянно фрагментов
текста, которые должны оставаться неизмененными.
Замененные тексты удаляются безвозвратно.
