HEIDENHAIN iTNC 530 161
4.9 Составление текстовых файлов
Редактирование текстов
В первой строке редактора текстов находится информационный
столбик, указывающий имя файла, место нахождения и вид
записи курсора (англ. индикатор вставки):
Текст вставляется в том месте, где находится в данном моменте
курсор. С помощью клавиши со стрелкой передвигаете курсор в
любое место файла текста.
Строка, в которой находится курсор выделяется цветом. Одна
строка может содержать максимально 77 знаков и разбивается с
помощью клавиши RET (Return) или ENT.

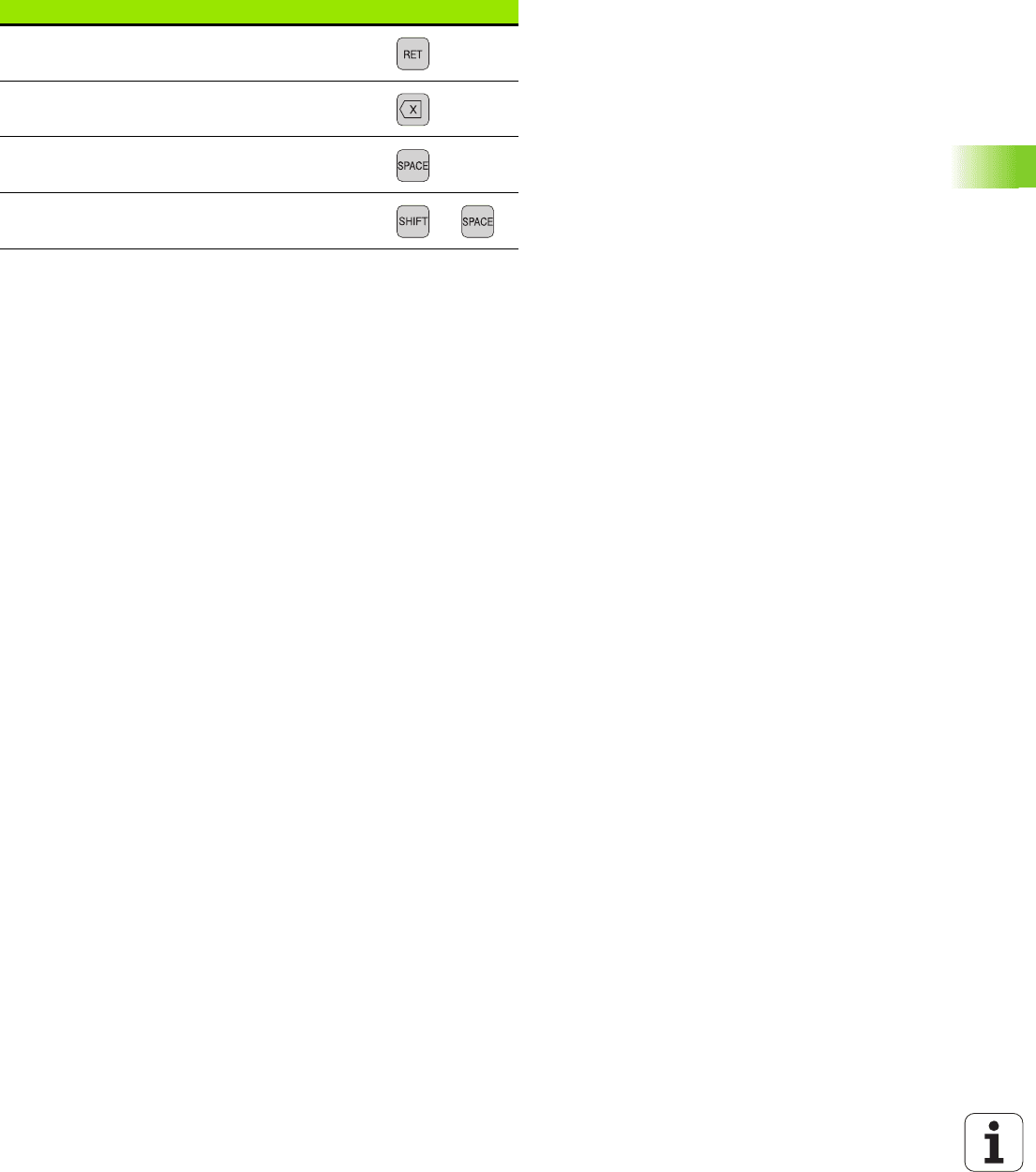

Функции редактирования Клавиша
Начинать новую строку
Сброс знака налево от курсора
Включить знак пропуска
Переключить запись со строчной/прописной
буквы
Файл: Имя файла текста
Строка: Актуальное положение курсора в строке
Графа: Актуальное положение курсора в графе
INSERT: Включаются нововведенные знаки
OVERWRITE: Нововведенные знаки перезаписывают
существующий текст в месте нахождения курсора
162 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.9 Составление текстовых файлов
Сброс знаков, слов и строк и их повторное
включение
С помощью редактора текста можете стирать целые слова или
строки и вставлять их в другом месте.
Переместить курсор на слово или строку, которую хотите
стирать и вставлять в другом месте
Нажать Softkey СБРОС СЛОВА или СБРОС СТРОКИ: текст
устаняется и запоминается в буфоной памяти
Переместить курсор на место, в котором хотите вставлять текст
и нажать СТРОКУ/СЛОВО ВКЛЮЧИТЬ

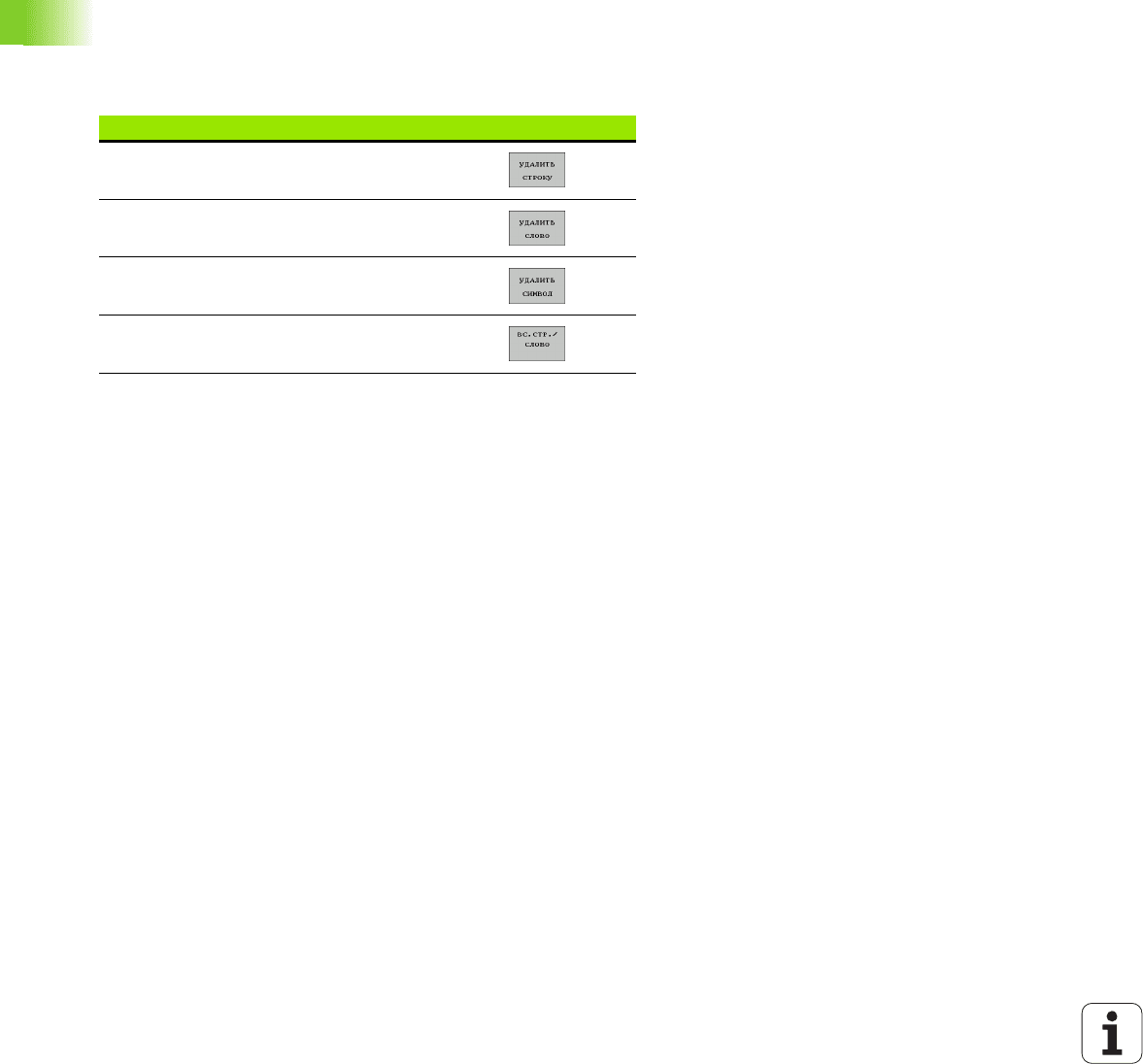

Функция Softkey
Сброс строки и запоминание данных в буфере
Сброс слова и запоминание в буфере
Сброс знака и запоминание в буфере
Строку или слово после сброса заново
включить
HEIDENHAIN iTNC 530 163
4.9 Составление текстовых файлов
Обработка блоков текстов
Можно копировать блоки текстов любой величины, их стирать и
повторно включать в другом месте. В любом случае следует
сначала маркировать желаемый блок текста:
Маркировка блока текста: переместите курсор на знак, где
должна начинаться маркировка текста
Softkey МАРКИРОВКА БЛОКА нажать
Переместите курсор на знак, в котором должна
кончиться маркировка блока. Если перемещаете
курсор с помощью клавиши со стрелкой вверх или
вниз, лежащие здесь строки текста маркируются
полностью – маркированный текст выделяется
цветом

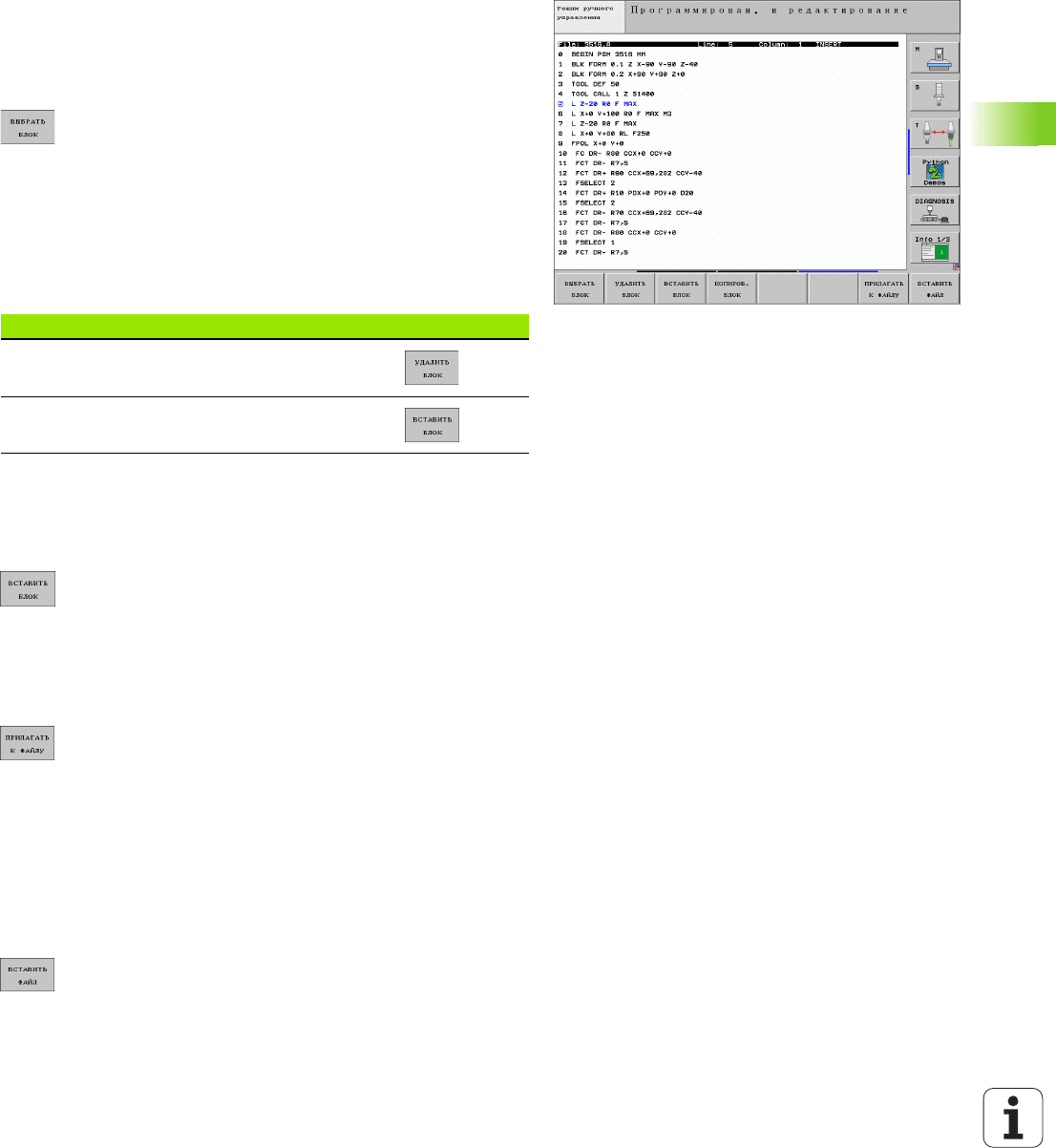

После маркировки желаемого блока текста, обрабатываете
дальше текст с помощью следующих softkeys:
Если хотите сохраняемый в промежуточной памяти блок ввести в
другом месте, следует выполнить следующие шаги:
Курсор переместить на место, в котором хотите вставить
сохраняемый в промежуточной памяти блок текста
Softkey ВКЛЮЧИТЬ БЛОК нажать: текст
вставляется
Так долго, как этот текст находится в промежуточной памяти,
можете вставлять его довольно часто.
Перенос маркированного блока в другой файл
Блок текста маркировать как это выше описано
Softkey ВКЛЮЧИТЬ К ФАЙЛУ нажать. УЧПУ
укажет диалог Целевой файл =
Ввести тракт и имя целевого файла. УЧПУ
включает маркированный блок текста в целевой
файл. Если целевой файл с указанным названием
не существует, то УЧПУ записывает
маркированный текст в новом файле
Вставлять другой файл на место курсора
Переместить курсор на место в тексте, на котором хотите
вставить другой файл текста
Нажать Softkey ВКЛЮЧИТЬ ФАЙЛ. УЧПУ
показывает диалог Имя файла =
Ввести тракт и имя файла, который хотите
включить
Функция Softkey
Маркированный блок удалить и записать в
буферной памяти
Маркированный блок записать в буфере, без
удаления (копирование)
164 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.9 Составление текстовых файлов
Нахождение фрагментов текста
Функция поиска редактора текстов находит слова или цепи знаков
в тексте. УЧПУ ставит две возможности в распоряжение.
Нахождение актуального текста
Функция поиска должна найти слово, соответствующее слову, на
котором находится курсор в данный момент:
Переместить курсор на желаемое слово
Выбор функции поиска: нажать Softkey ПОИСК
Нажать Softkey ПОИСК АКТУАЛЬНОГО СЛОВА
Выход из функции поиска: нажать Softkey КОНЕЦ
Поиск произвольного текста

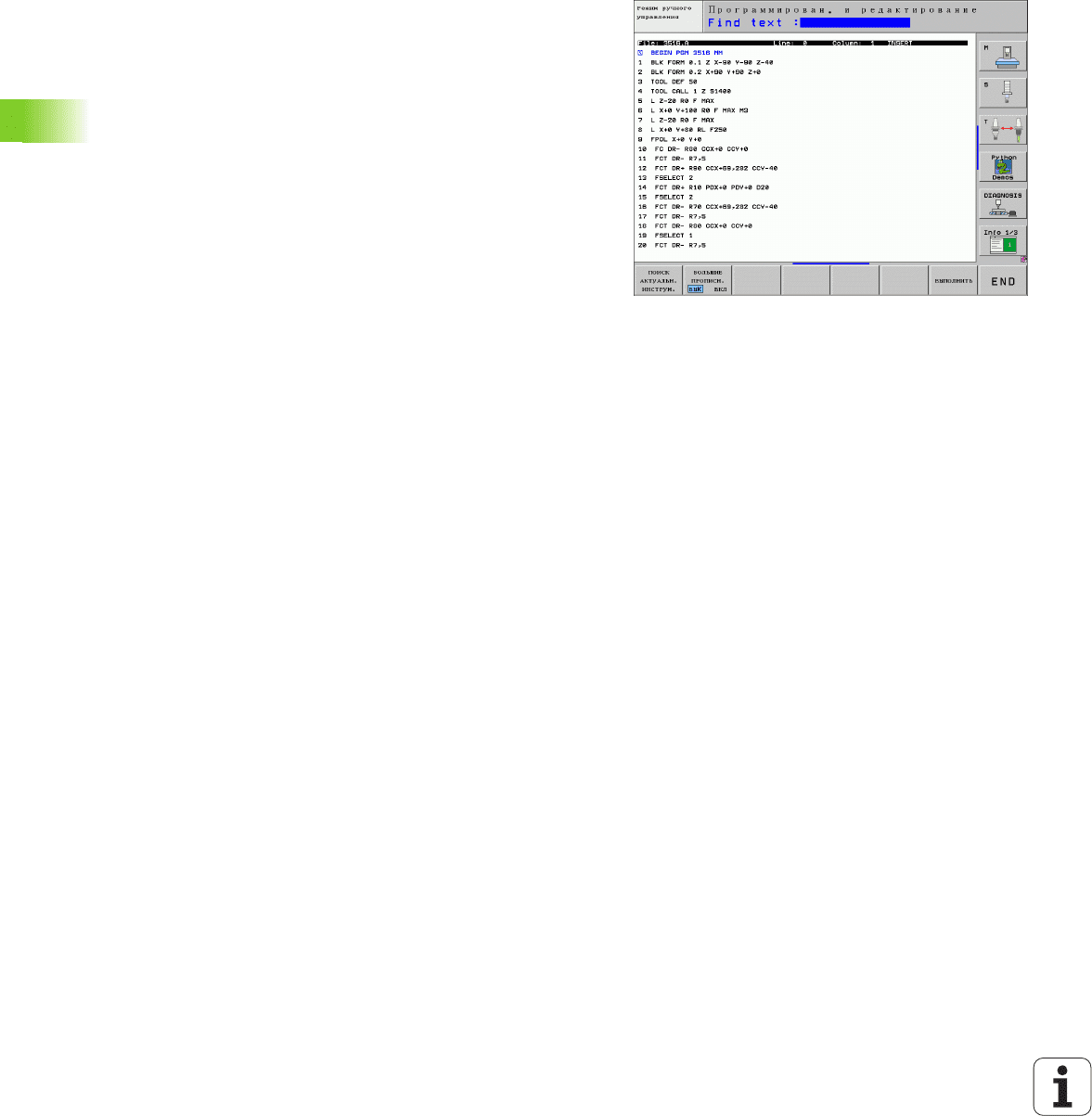

Выбор функции поиска: нажать softkey ПОИСК. УЧПУ
показывает диалог Поиск текста:
Ввести исканный текст
Поиск текста: нажать softkey ВЫПОЛНИТЬ.
Покидание функции поиска, нажать Softkey КОНЕЦ
HEIDENHAIN iTNC 530 165
4.10 Калькулятор
4.10 Калькулятор
Обслуживание
УЧПУ распологает калькулятором с важнейшими
математическими функциями.

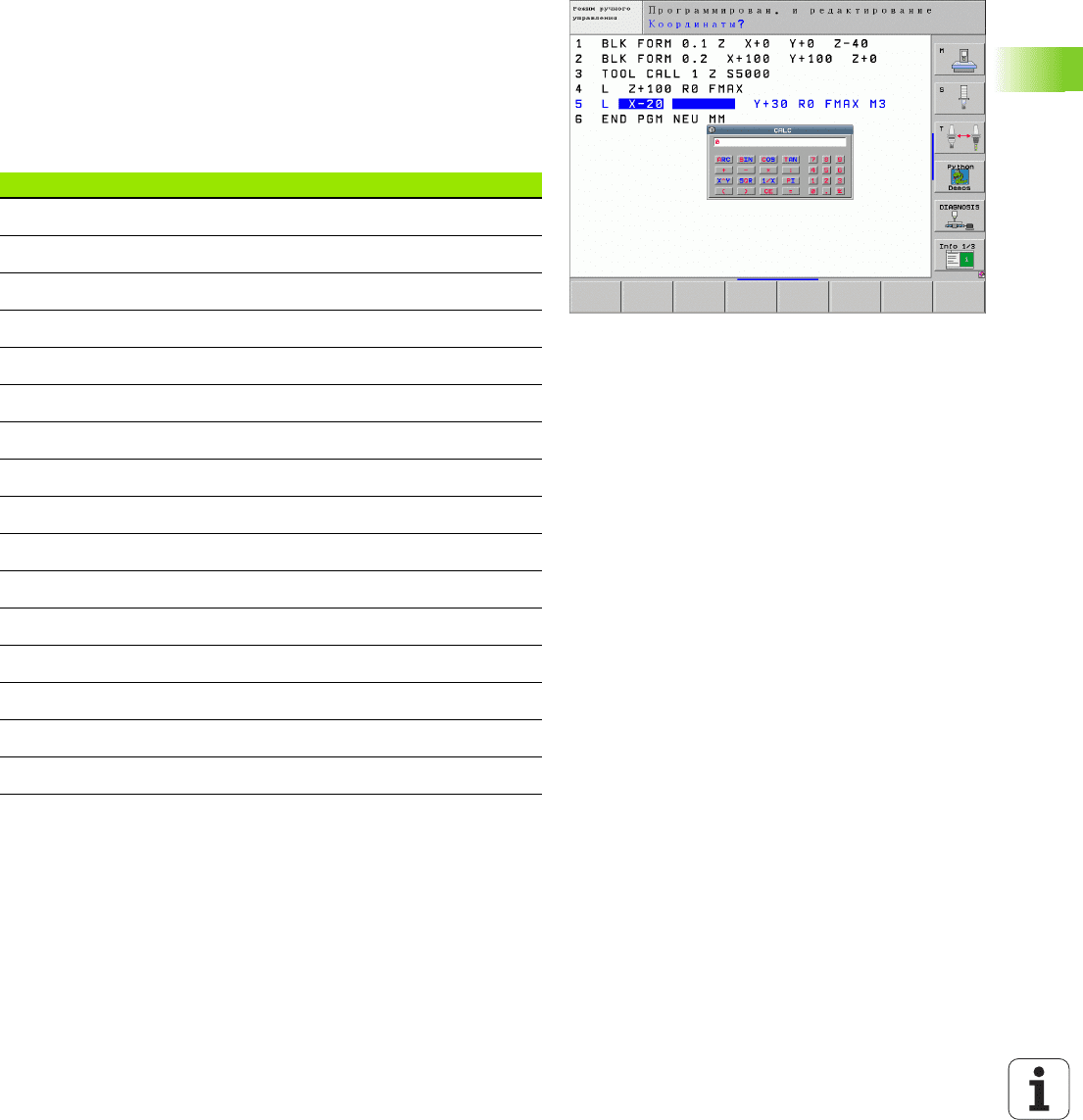

С помощью клавиши CALC вывести калькулятор на экран или
его закрыть
Выбор арифметических функций при использовании коротких
команд и альфа-клавиатуры. Краткие команды обозначены в
калькуляторе разными цветами
Ввод рассчитанного значения в программу
С помощью клавиш со стрелкой выбрать слово, в которое
следует ввести рассчитанное значение
С помощью клавиши CALC индицировать калькулятор и
выполнить желаемый расчет
Нажать клавишу "ввод факт-позиции": УЧПУ вводит значение в
активное поле и закрывает калькулятор
Арифметическая функция Быстрая команда (клавиша)
Сложение +
Вычитание –
Умножение *
Деление :
Синус S
Косинус C
Тангенс T
Аркус-синус AS
Аркус-косинус AC
Аркус-тангенс AT
Поднимать в степень ^
Возводить квадратный корень Q
Оборотная функция /
Расчёт в скобках ( )
PI (3.14159265359) P
Указать результат =
166 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.11 Непосредственная помощь при ЧУ-сообщениях об ошибках
4.11 Непосредственная помощь
при ЧУ-сообщениях об
ошибках
Индикация сообщений об ошибках
УЧПУ показывает сообщения об ошибках автоматически на
пример в случае
неверных вводов
логических ошибок в программе
не возможных для выполнения элементов контура
не допускаемых применений импульсной системы
Сообщение об ошибках, содержащее номер кадра программы,
было вызвано этим или предыдущим кадром. Тексты сообщений
ЧПУ стираете с помощью клавиши CE, после устранения причины
ошибки.
Обширную информацию к появившемуся сообщении об ошибках
получите, нажимая клавишу HELP. ЧПУ высвечивает тогда окно,
в котором находится описание причины ошибок и возможности их
устранения.
Указание помощьи
В случае мерцающих сообщений об ошибках УЧПУ указывает
текст помощьи автоматически. После мерцающего сообщения об
ошибках Вы вынуждены заново запускать УЧПУ, нажимая 2
секунды клавишу END.
Указание помощьи: нажать клавишу HELP
Описания ошибок и возможности удаления ошибок
прочитать. При необходимости УЧПУ
высвечивает еще дополнительную информацию,
полезную при поиске ошибок сотрудником фирмы
HEIDENHAIN. С помощью клавиши CE закрываете
окно помощьи и квитируете одновременно
появившееся сообщение об ошибках
Устраните ошибки согласно описанию в окне
помощьи
HEIDENHAIN iTNC 530 167
4.12 Список всех появляющихся сообщений об ошибках
4.12 Список всех появляющихся
сообщений об ошибках
Функция
С помощью этой функции можете высвечивать перекрывающее
окно, содержащее все появляющиеся сообщения об ошибках.
УЧПУ показывает как ошибки из ЧУ так и ошибки, выдаваемые
производителем станков.
Указание списка ошибок
Как только появится как минимум одно сообщение об ошибках,
можно указывать список на дисплее:

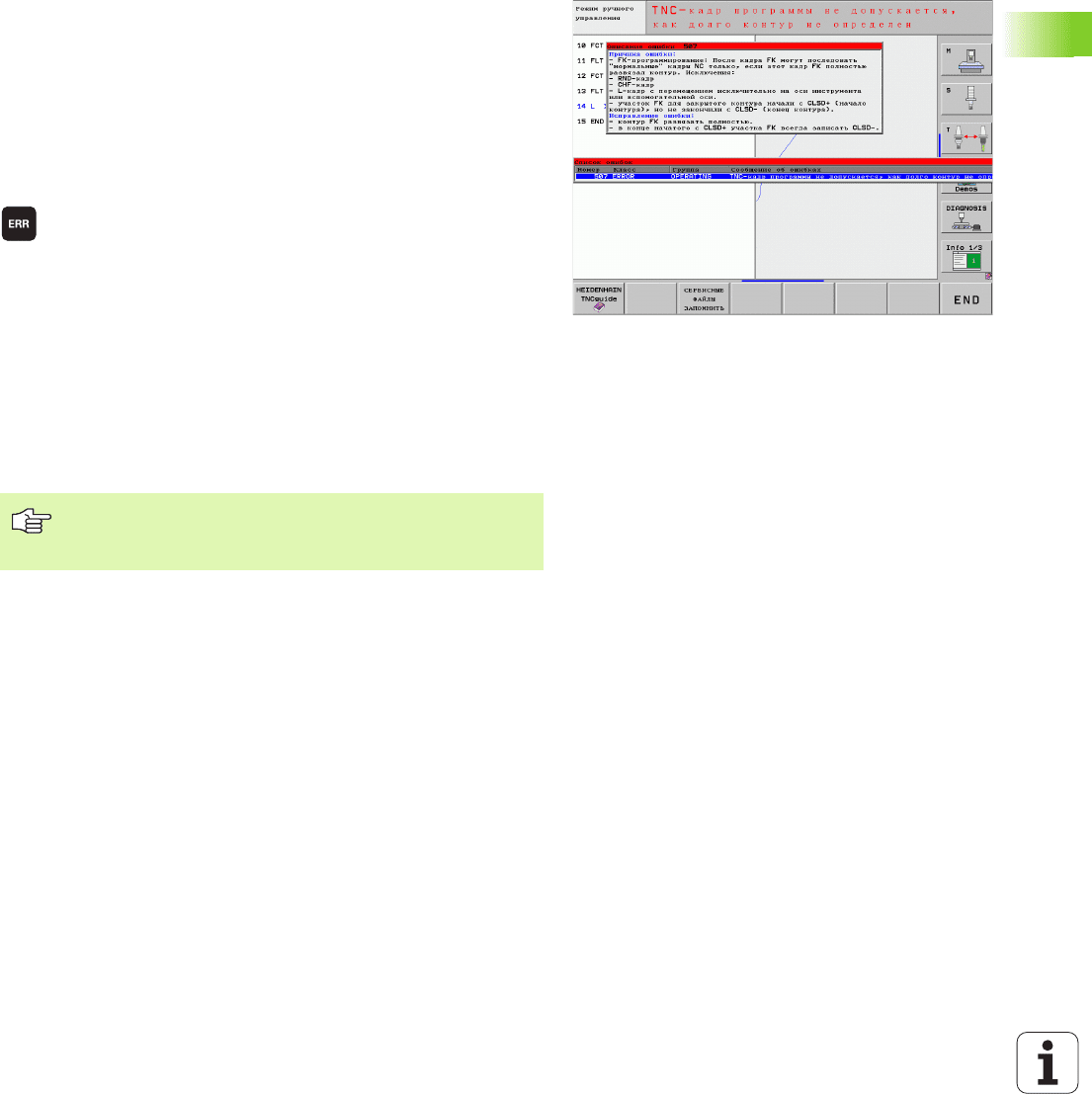

Индикация списка: клавишу ERR нажать
С помощью клавишей со стрелкой можете избрать
одно из появившихся сообщений об ошибках
С помощью клаовиши CE или клавиши DEL
удаляете то сообщение об ошибках из
перекрывающего окна, которое в данный момент
избрано. Если появилось только это одно
сообщение об ошибках, одновременно
закрываете окно
Закрытие рабочего окна: клавишу ERR повторно
нажать. Появившиеся сообщения об ошибках
сохраняются в памяти
Параллельно к списку ошибок можете высвечивать
соответственный текст помощи в отдельном окне:
клавишу HELP нажать.
168 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.12 Список всех появляющихся сообщений об ошибках
Содержание окна
Графа Значение
Номер Номер ошибки (-1: нет дефиниции номера
ошибки), распределяемый фирмой
HEIDENHAIN или производителем станков
Класс Класс ошибки. Определяет, каким образом
УЧПУ перерабатывает данную ошибку:
ERROR
Выполнение программы прерывается
автоматически УЧПУ (ВНУТРЕННИЙ
СТОП)
FEED HOLD
Отпуск подачи удаляется
PGM HOLD
Выполнение программы прерывается
(STIB мигает)
PGM ABORT
Выполнение программы прерывается
(ВНУТРЕННИЙ СТОП)
EMERG. STOP
NOT-AUS срабатывает
СБРОС
УЧПУ выполняет горячий
пуск
WARNING
Предупредительное сообщение,
выполнение программы продолжается
INFO
Информационное сообщение,
выполнение программы продолжается
Группа Группа. Установливает, в какой части
операционной системы генерировалось
сообщение об ошибках
OPERATING
PROGRAMMING
PLC
GENERAL
Сообщение об
ошибках
Текст ошибки, указываемый УЧПУ
HEIDENHAIN iTNC 530 169
4.12 Список всех появляющихся сообщений об ошибках
Вызов системы помощи TNCguide
С помощью Softkey можно вызывать систему помощи УЧПУ. Пока
в системе помощи появляются те же самые обяснения к ошибкам
как и при нажатии на клавишу HELP (ПОМОЩЬ).
Вызов помощи для сообщений об ошибках в
системе HEIDENHAIN
Если в распоряжении, тогда следует вызывать
помощь для сообщений об ошибках касающихся
станка
Если производитель станков также предоставляет в
распоряжение систему помощи, тогда ЧПУ указывает
дополнительную softkey ПРОИЗВОДИТЕЛЬ
СТАНКОВ, с помощью которой можно вызывать эту
систему помощи. В этой системе находится
дальнейшая, подробная информация о
появляющейся ошибке.
170 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.12 Список всех появляющихся сообщений об ошибках
Создание сервисных файлов
С помощью этой функции можете сохранить все соотвественные
данные, касающиеся сервиса в файле ZIP. Соотвественные
данные NC и PLC сохраняются в TNC в файле
TNC:\service\service<xxxxxxxx>.zip. Название файла TNC
определяет автоматически, причем <xxxxxxxx> изображается
как однозначная последовательность знаков системного
времени.
Имеются следующие возможности создания сервисного файла:
Нажать softkey СОХРАНИТЬ СЕРВИСНЫЕ ФАЙЛЫ после
нажатия клавиши ERR.
От внешнего носителя
через ПО для передачи данных
TNCremoNT
В случае фатального сбоя ПО из-за серезной ошибки TNC
создает автоматически сервисные файлы
Дополнительно производитель станков может создавать также
для сообщений об ошибках PLC автоматически сервисные
файлы.
Среди других сораняются следующие данные в сервисном
файле:
Протокол
PLC-протокол
Выбранные файлы (*.H/*.I/*.T/*.TCH/*.D) всех режимов работы
*.SYS-файлы
Параметры станка
Информационные файлы и протоколы операционной системы
(активируются частично через MP7691)
PLC-содержание памяти
В PLC:\NCMACRO.SYS определенные макросы NC
Информация о оборудовании
Дополнительно можно сохранять согласно инструкции сервиса
еще файл управления TNC:\service\userfiles.sys в формате
ASCI. TNC помещает также эти данные в файл ZIP.
