8.1 Работа с циклами
Вызов циклов
Следующие цилкы действуют с их определения в программе
обработки. Этих циклов не можно и нельзя вызывать:
циклы 220 Образцы точек на окружности и 221 Образцы точек
на линиях
SL-цикл 14 КОНТУР
SL-цикл 20 ДАННЫЕ КОНТУРА
цикл 32 ДОПУСК
Циклы для пересчёта координат
Цикл 9 ВЫДЕРЖКА ВРЕМЕНИ
Все другие циклы можно вызывать с помощью ниже описанных
функций
.
Если в случае циклов обработки с номерами больше
200 применяется посредственное присваивание
параметров (нпр. Q210 = Q1), то изменение
продчинённого параметра (нпр. Q1) не действует
после дефиниции цикла. Определить в таких случаях
параметр цикла (нпр. Q210) непосредственно.
Если в циклах обработки с номерами больше 200
определяете параметры подачи, то с помощью Softkey
можете вместо числового значения
присвоивать также
в TOOL CALL-кадре определенную подачу (Softkey
FAUTO). В зависимости от данного цикла и функции
параметра подачи, в распоряжении находятся еще
альтернативные подачи FMAX (ускоренный ход), FZ
(подача на зуб) иFU (подача на поворот).
Обратить внимание, что изменение подачи FAUTO
после определения цикла не действует, так как ЧПУ
при переработке дефиниции
цикла жестко
присваивает подачу из кадра TOOL CALL.
Если хотите стирать цикл с несколькими подкадрами,
то УЧПУ выдает подсказку, должен ли стираться этот
цикл полностью.
Условия
Перед вызовом цикла программируются в любом
случае:
BLK FORM для графического изображения
(требуется только для тестовой графики)
Вызов инструмента
направление вращения шпинделя (дополнительная
функция M3/M4)
дефиниция цикла (CYCL DEF).
Обратите внимание на другие условия, которые
приводятся в последующих описаниях цикла.
342 8 Программирование: циклы
8.1 Работа с циклами
Вызов цикла с помощью CYCL CALL
Функция CYCL CALL вызывает определенный в последней
очереди цикл обработки. Точка пуска цикла является последней
программированной перед CYCL CALL-кадром позицией.
Программирование вызова цикла: клавишу CYCL
CALL нажать
Ввод вызова цикла: softkey CYCL CALL M нажать
В данном случае ввести дополнительную функцию
M (нпр. M3 для включения шпинделя), или с
помощью клавиши END заключить диалог
Вызов цикла с помощью CYCL CALL PAT
Функция CYCL CALL PAT вызывает определенный в последней
очереди цикл обработки на всех позициях, определенных в
дефиниции образца PATTERN DEF или в таблице точек (смотри
„таблицы точек” на странице 356).
HEIDENHAIN iTNC 530 343
8.1 Работа с циклами
Вызов цикла с помощью CYCL CALL POS
Функция CYCL CALL POS вызывает один раз определенный цикл
обработки. Точка старта цикла это позиция, определенная в
CYCL CALL POS-блоке.
УЧПУ подводит к указанной в CYCL CALL POS-записи позиции с
логикой позиционирования:
Если актуальная позиция инструмента на оси инструментов
является больше верхней грани обрабатываемой детали
(Q203), тогда УЧПУ позиционирует сначала на
плоскости
обработки на программируемую позицию а затем на оси
инструментов
Если актуальная позиция инструмента на оси инструментов
лежит ниже верхней грани обарбатываемой детали (Q203),
тогда УЧПУ позиционирует сначала на оси инструментов на
безопасное расстояние а затем на плоскости обработки на
программируемую позицию
Вызов цикла с M99/M89
Действующая покадрово функция M99 вызывает последний
определенный цикл обработки. M99 можно программировать в
конце кадра позиционирования, УЧПУ перемещает потом на эту
позицию и вызывает потом последний определнный цикл
обработки.
Если УЧПУ должно выполнить цикл автоматически после каждого
предложения позиционирования, программируете вызов цикла с
M89 (зависит от параметра станка 7440).
Чтобы отменить воздействие M89, надо программировать
M99 в этом
кадре позиционирования, в котором наезжается
последняя точка старта или
Оператор дефинирует с помощью CYCL DEF новый цикл
обработки
В CYCL CALL POS-кадре должны программироваться
всегда три оси координат. Через координату на оси
инструментов можете легко изменить позицию старта.
Она действует как дополнительное смещение нулевой
точки.
Определенная в CYCL CALL POS-блоке подача
действует только для подвода к программированной в
этом блоке позиции старта.
УЧПУ перемещает к определенной в CYCL CALL POS-
блоке позиции принципиально
с неактивной
коррекцией радиуса (R0).
Если с помощью CYCL CALL POS вызываете цикл, в
котором программировалась позиция старта (нпр. цикл
212), тогда определенная в цикле позиция действует
как дополнительное смещение по отношении к
дефинированной в CYCL CALL POS-записи позиции.
Поэтому следует всегда определяемую в цикле
позицию старта дефинировать с 0.
344 8 Программирование: циклы
8.1 Работа с циклами
Работа с применением дополнительных осей
U/V/W
УЧПУ выполняет движение подвода по той оси, которую Вы
определили в TOOL CALL-предложении в качестве оси шпинделя.
Движения по плоскости обработки УЧПУ выполняет
принципиально только по главным осям X, Y или Z. Исключения:
Исключения:
Если программируете непосредственно дополнительные оси
для длины боков в цикле 3 ФРЕЗЕРОВАНИЕ ПАЗОВ и в цикле
4 ФРЕЗЕРОВАНИЕ КАРМАНОВ.
Если программиурете
при SL-циклах дополнительные оси в в
первом блоке подпрограммы контура
В случае циклов 5 (КРУГЛЫЙ КАРМАН), 251
(ПРЯМОУГОЛЬНЫЙ КАРМАН), 252 (КРУГЛЫЙ КАРМАН), 253
(КАНАВКА) и 254 (КРУГЛАЯ КАНАВКА) УЧПУ отрабатывает
цикл на этих осях, котороые программировались в последнем
блоке позиционирования перед вызовом данного цикла. При
активной оси инструментов Z допускаются следующие
комбинации:
X/Y
X/V
U/Y
U/V
HEIDENHAIN iTNC 530 345
8.2 Стандартные значения программы для циклов обработки
8.2 Стандартные значения
программы для циклов
обработки
Обзор
Все циклы обработки 20 до 25 и с номерами больше 200,
используют всегда идентичные параметры циклов, как напр.
безопасное расстояние Q200, которые следует вводить для
каждого определения цикла. С помощью функции GLOBAL DEF
имеется возможность, центрального определения этих
параметров циклов в начале программы, так что они действуют
глобально для всех используемых в программе циклов обработки.
В соотвественном цикле обработки оператор делает только
ссылку на это значение, которое было определено в начале
программы.

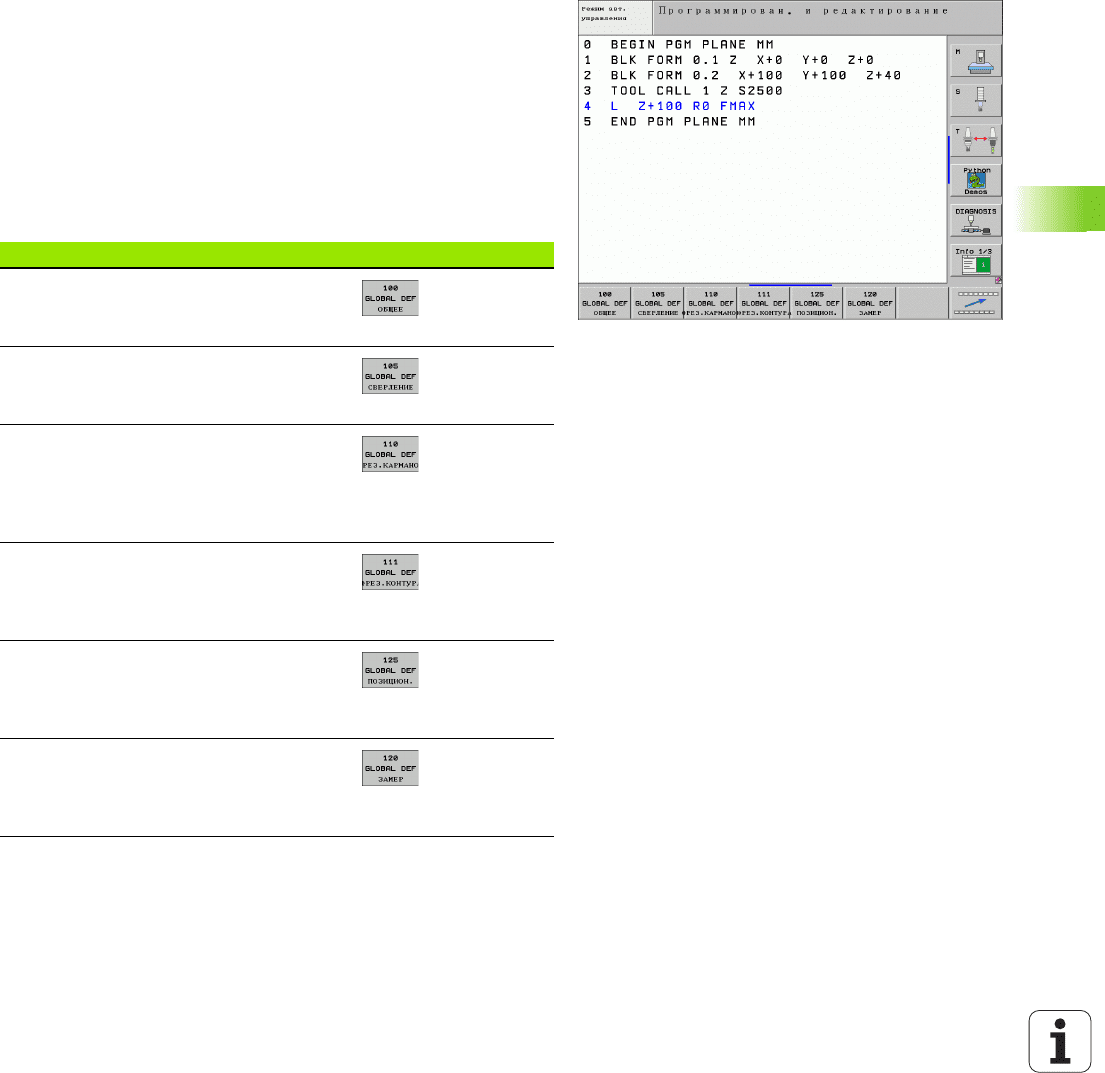

Следующие GLOBAL DEF-функции стоят в распоряжении:
Образцы обработки Softkey Страница
GLOBAL DEF ОБЩИЕ
Определение общедействительных
параметров циклов
Страница
347
GLOBAL DEF СВЕРЛЕНИЕ
Определение специальных
параметров циклов сверления
Страница
347
GLOBAL DEF ФРЕЗЕРОВАНИЕ
КАРМАНА
Определение специальных
параметров циклов фрезерования
карманов
Страница
347
GLOBAL DEF ФРЕЗЕРОВАНИЕ
КОНТУРА
Определение специальных
параметров фрезерования контура
Страница
348
GLOBAL DEF ПОЗИЦИОНИРОВАНИЕ
Определение поведения при
позиционировании при CYCL CALL
PAT
Страница
348
GLOBAL DEF ОЩУПЫВАНИЕ
Определение специальных
параметров циклов измерительного
щупа
Страница
348
346 8 Программирование: циклы
8.2 Стандартные значения программы для циклов обработки

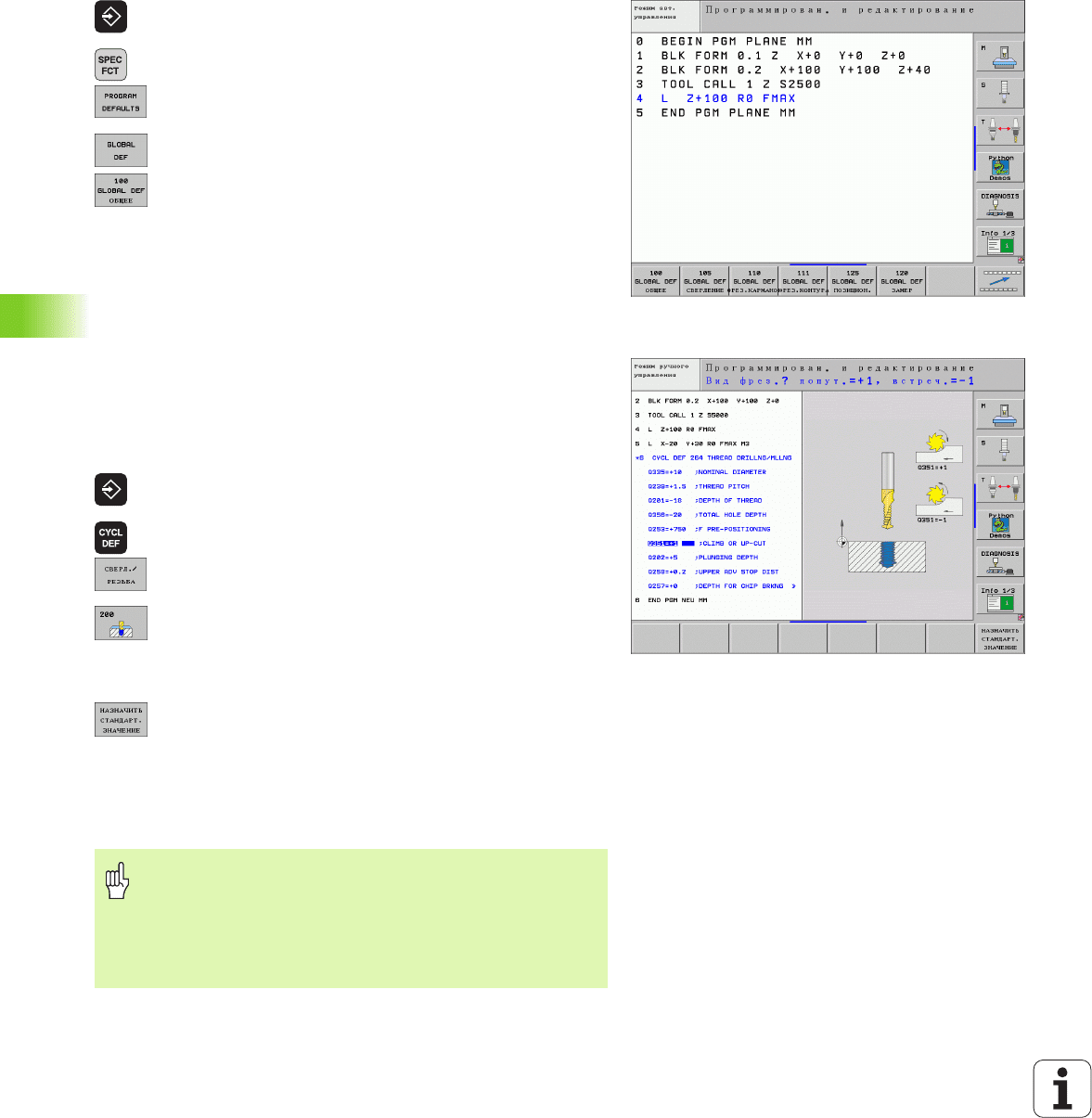

GLOBAL DEF ввод
Выбор режима работы Программирование/
редактирование
Выбрать специальные функции
Функции для стандартных значений программы
выбрать
GLOBAL DEF-функции выбрать
Выбрать желаемую функцию GLOBAL-DEF, напр.
GLOBAL DEF ОБЩИЕ
Ввести требуемые определения, подтвердить с
помощью клавиши ENT
GLOBAL DEF-данные использовать
Если в начале программы были введены соотвественные
функции GLOBAL DEF, тогда можно при определении
произвольного цикла обработки делать ссылку на глобально
действующие значения.
Это осуществляется следующим образом
Выбор режима работы Программирование/
редактирование
Выбрать циклы обработки
Выбрать желаемую группу циклов, напр. цикл
сверления
выбрать желаемый цикл, нарп. СВЕРЛЕНИЕ
TNC показывает softkey НАЗНАЧЕНИЕ
СТАНДАРТНОГО ЗНАЧЕНИЯ, если имеется для
этого глобальный параметр
Softkey НАЗНАЧЕНИЕ СТАНДАРТНОГО
ЗНАЧЕНИЯ нажать: TNC записывает слово
PREDEF (англ.: предварительно определенный) в
определение цикла. Таким образом создается
соединение с соотвественным параметром
GLOBAL DEF-определенным в начале программы
Следует учитывать, что изменения настроек
программы может значительно повлиять на программу
обработки и тем самым изменить выполнение
обработки.
Если в цикле обработки ввели жесткое значение, тогда
это значение не изменяется функциями GLOBAL DEF.
HEIDENHAIN iTNC 530 347
8.2 Стандартные значения программы для циклов обработки
Общедействующие глобальные данные
Безопасное расстояние: Расстояние между торцом
инструмента и поверхностью обрабатываемой детали при
автоматическом подводе к позиции старта цикла по оси
инструмента
2-ое безопасное расстояние: позиция, на которую TNC
установливает инструмент в конце шага обработки. На этой
высоте выполняется подвод к следующей позиции обработки на
плоскости обработки
F позиционирования: подача, с которой TNC перемещает
инструмент в пределах цикла
F возврата: подача, с которой TNC перемещает инструмент
назад
Глобальные данные для обработки
сверлением
Возврат ломание стружки: значение, на которое УЧПУ
отводит инструмент при ломании стружки
Выдержка времени внизу: время в секундах, которое
инструмент пребывает на дне отверстия
Выдержка времени вверху: время в секундах, которое
инструмент остается на безопасном расстоянии
Глобальные данные для обработки
фрезерованием с циклами карманов 25x
Коэффицент перекрытия: радиус инструмента х коэффицент
перекрытия дает подвод со стороны
Вид фрезерования: попутное/поперечное
Вид врезания: по винтовой линии, маятниковым движением
или перпендикулярно в материал
Параметры действительны для всех циклов обработки
2xx.
Параметры действительны для циклов сверления,
резьбонарезания и фрезерования резьбы 200 до 209,
240 и 262 до 267.
Параметры действуют для циклов фрезерования 251
до 257.
348 8 Программирование: циклы
8.2 Стандартные значения программы для циклов обработки
Глобальные данные для обработки
фрезерованием с циклами контуров
Безопасное расстояние: Расстояние между торцом
инструмента и поверхностью обрабатываемой детали при
автоматическом подводе к позиции старта цикла по оси
инструмента
Безопасная высота: абсолютная высота, на которой не может
произойти столкновение с заготовкой (для промежуточного
позиционирования и возврата в конце цикла)
Коэффицент перекрытия: радиус инструмента х коэффицент
перекрытия дает подвод со стороны
Вид фрезерования: попутное/поперечное
Глобальные данные для поведения при
позиционировании
Поведение при позиционировании: возврат на оси
инструмента в конце шага обработки: отвод на 2. безопасное
расстояние или на позицию в начале юнит
Глобальные данные для функций
ощупывания
Безопасное расстояние: расстояние между щупом и
поверхностью обрабатываемой детали при автоматическом
подводе позиции ощупывания
Безопасная высота: координата по оси зонда, на которой TNC
перемещает измерительный зонд между точками измерения,
если опция отвод на безопасную высоту явлчется активной
Переход на безопасную высоту: выбрать, должен ли TNC
подниматься между точками измерения на безопасное
расстояние или перемещаться на безопасную высоту
Параметры действуют для циклов SL 20, 22, 23, 24 и
25.
Параметры действуют для всех циклов обработки,
если цикл вызывается с помощью функции CYCL
CALL PAT.
Действует для всех циклов измерительного щупа 4хх
HEIDENHAIN iTNC 530 349
8.3 Определение образца PATTERN DEF
8.3 Определение образца
PATTERN DEF
Применение
С помощью функции PATTERN DEF определяется простым
способом регулярные образцы обработки, которые можно
вызывать с помощью функции CYCL CALL PAT. Как и при
определении циклов, имеются также для определения образцов
вспомогательная графика, изображающая соответственные
параметры ввода.
Следующие образцы обработки стоят в распоряжении:
PATTERN DEF ввод
Выбор режима работы Программирование/
редактирование
Выбрать специальные функции
Функций для обработки контура и точек выбрать
PATTERN DEF-кадр открыть
Выбрать желаемый образец обработки, нарп.
отдельный ряд
Ввести требуемые определения, подтвердить с
помощью клавиши ENT

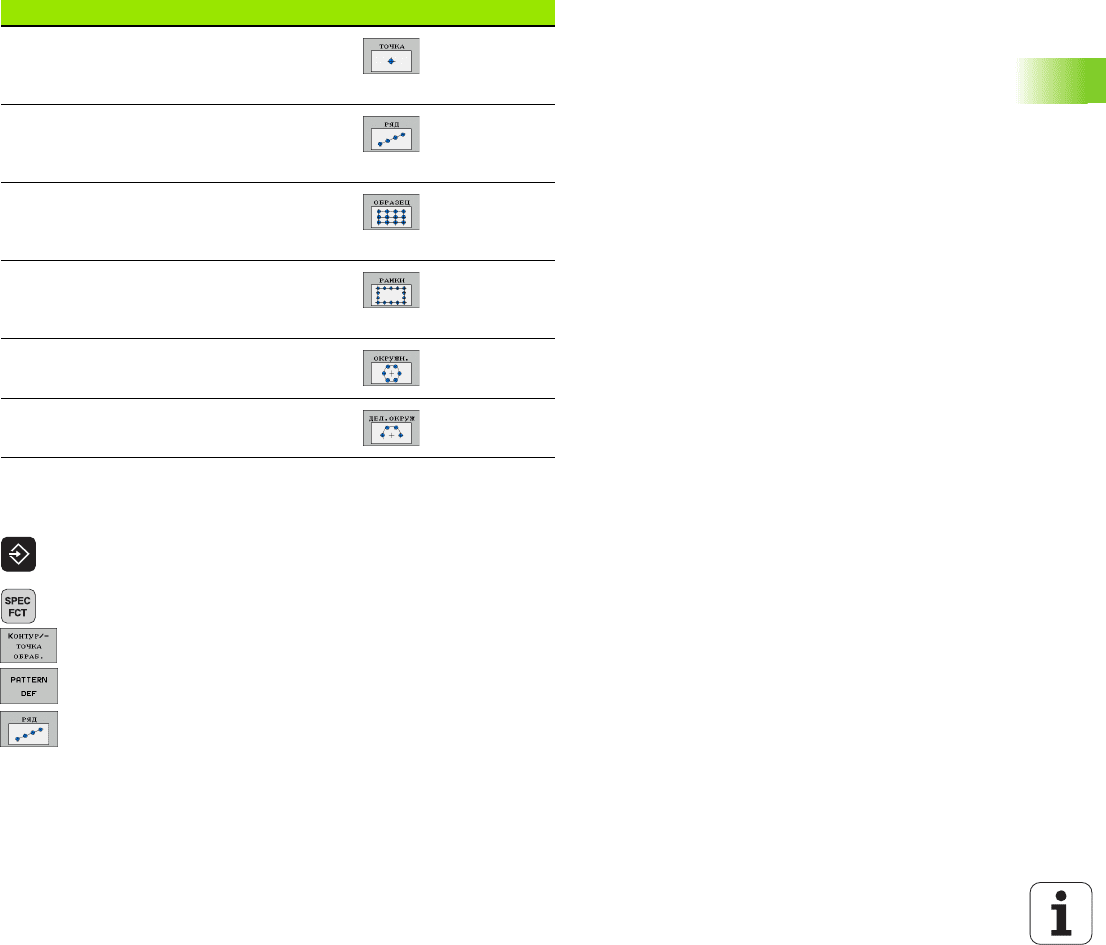

Образцы обработки Softkey Страница
ТОЧКА
Определение вплоть до 9
произвольных позиций обработки
Страница
350
РЯД
Определение отдельного ряда,
прямого или повернутого
Страница
351
ОБРАЗЕЦ
Определение отдельного образца,
прямого, повернутого или искаженного
Страница
352
РАМКА
Определение отдельной рамки,
прямой, повернутой или искаженной
Страница
353
ОКРУЖНОСТЬ
Определение полного круга
Страница
354
СЕГМЕНТ ОКРУЖНОСТИ
Определение сегмента окружности
Страница
355
350 8 Программирование: циклы
8.3 Определение образца PATTERN DEF
PATTERN DEF использовать
После ввода определения образца, можно его вызывать с
помощью функции CYCL CALL PAT n (смотри „Вызов цикла с
помощью CYCL CALL PAT” на странице 342). TNC выполняет
тогда определенный оператором в последнюю очередь цикл
обработки на определенном образце обработки.

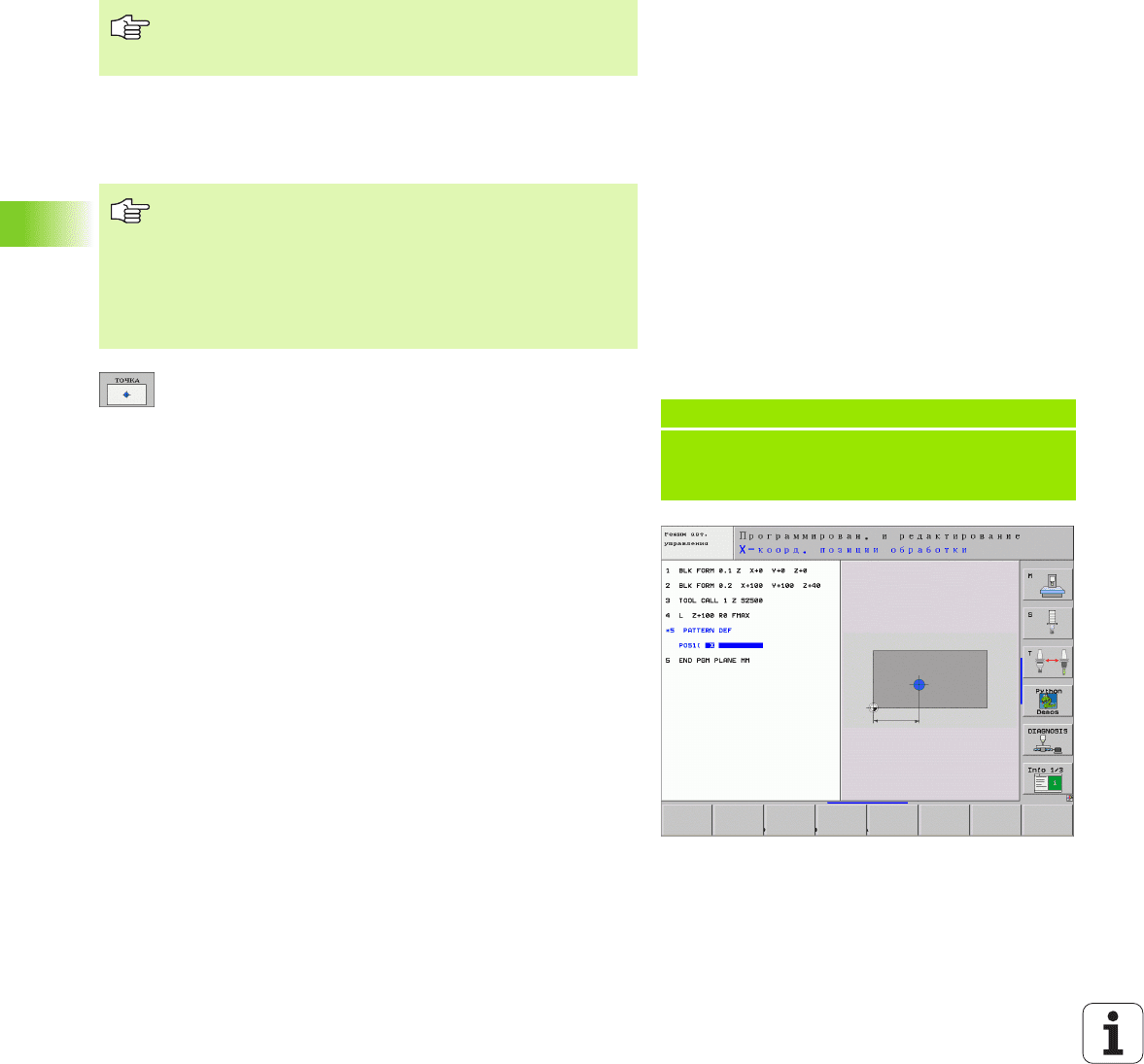

Дефинирование отдельных позиций
обработки
X-координата позиции обраб. (абсолютная):
ввести координату X
Y-координата позиции обраб. (абсолютная):
ввести координату Y
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Образец обработки остается активным до
определения нового цикла или до выбора с помощью
функции SEL TABEL таблицы точек.
Можно ввести максимально 9 позиций обработки, ввод
следует подтвердить кажды раз с помощью клавиши
ENT.
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
