8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
8.5 Циклы для сверления,
нарезания внутренней
резьбы и фрезерования
резьбы
Обзор
УЧПУ ставит в общем 16 циклов для разнейших видов обработки
сверлением в распоряжение:
Цикл Softkey Страница
240 ЦЕНТРОВАНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние, ввод на
выбор диаметра центрования/глубины
центрования
Страница
363
200 СВЕРЛЕНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние
Страница
365
201 РАЗВЁРТЫВАНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние
Страница
367
202 РАСТАЧИВАНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние
Страница
369
203 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние, ломание
стружки, дегрессия
Страница
371
204 ВОЗВРАТНОЕ ЗЕНКЕРОВАНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние
Страница
373
205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ
СВЕРЛЕНИЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние, ломка
стружки, расстояние опережения
Страница
376
362 8 Программирование: циклы
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
208 ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ
ЛИНИИ ЧИСТОВОЕ
С автоматическим
предпозиционированием,
2. безопасное расстояние
Страница
379
206 НАРЕЗАНИЕ ВНУТРЕННЕЙ
РЕЗЬБЫ НОВОЕ
С уравнивающим патроном, с
автоматическим
предпозиционированием, 2-ое
безопасное расстояние
Страница
381
207 НАРЕЗАНИЕ ВНУТРЕННЕЙ
РЕЗЬБЫ GS НОВОЕ
Без компенсатора, с автоматическим
предпозиционированием,
2. безопасное расстояние
Страница
383
209 НАРЕЗАНИЕ ВНУТРЕННЕЙ
РЕЗЬБЫ ЛОМАНИЕ СТРУЖКИ
Без компенсатора, с автоматическим
предпозиционированием,
2. безопасное расстояние; ломание
стружки
Страница
385
262 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ
Цикл для фрезерования резьбы в
предрассверлённый материал
Страница
390
263 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ С
ЗЕНКОВАНИЕМ
Цикл для фрезерования резьбы в
предрассверлённый материал с
произведением зенкерной фаски
Страница
393
264 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ
Цикл для сверления в сполшной
материал и последующим
фрезерованием резьбы с помощью
одного инструмента
Страница
397
265 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ ПО
ЛИНИИ HELIX
Цикл для фрезерования резьбы в
сплошной материал
Страница
401
267 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ НА
НАРУЖИИ
Цикл для фрезерования наружной
резьбы с произведением зенкерной
фаски
Страница
401
Цикл Softkey Страница
HEIDENHAIN iTNC 530 363
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
ЦЕНТРОВАНИЕ (цикл 240)

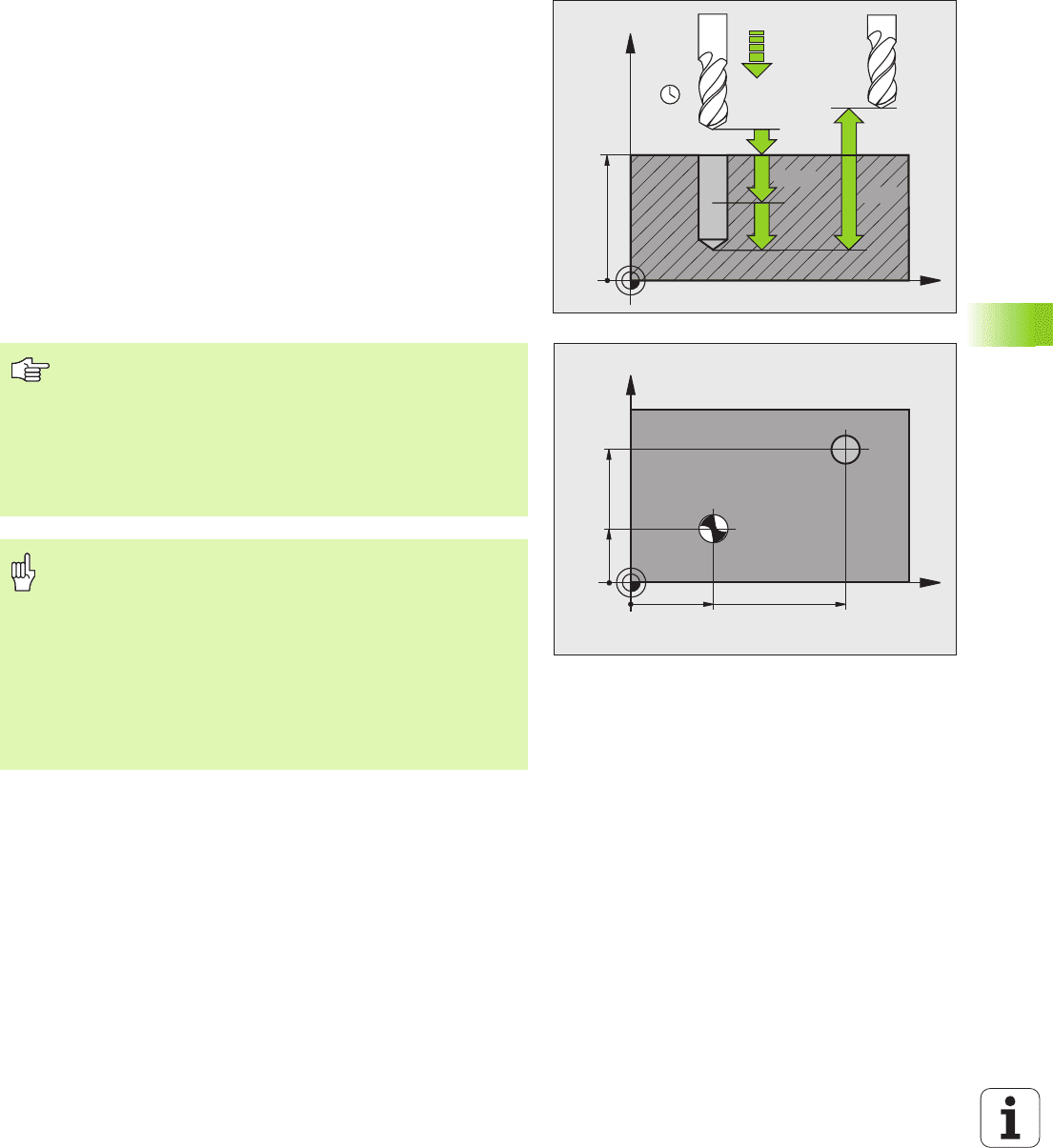

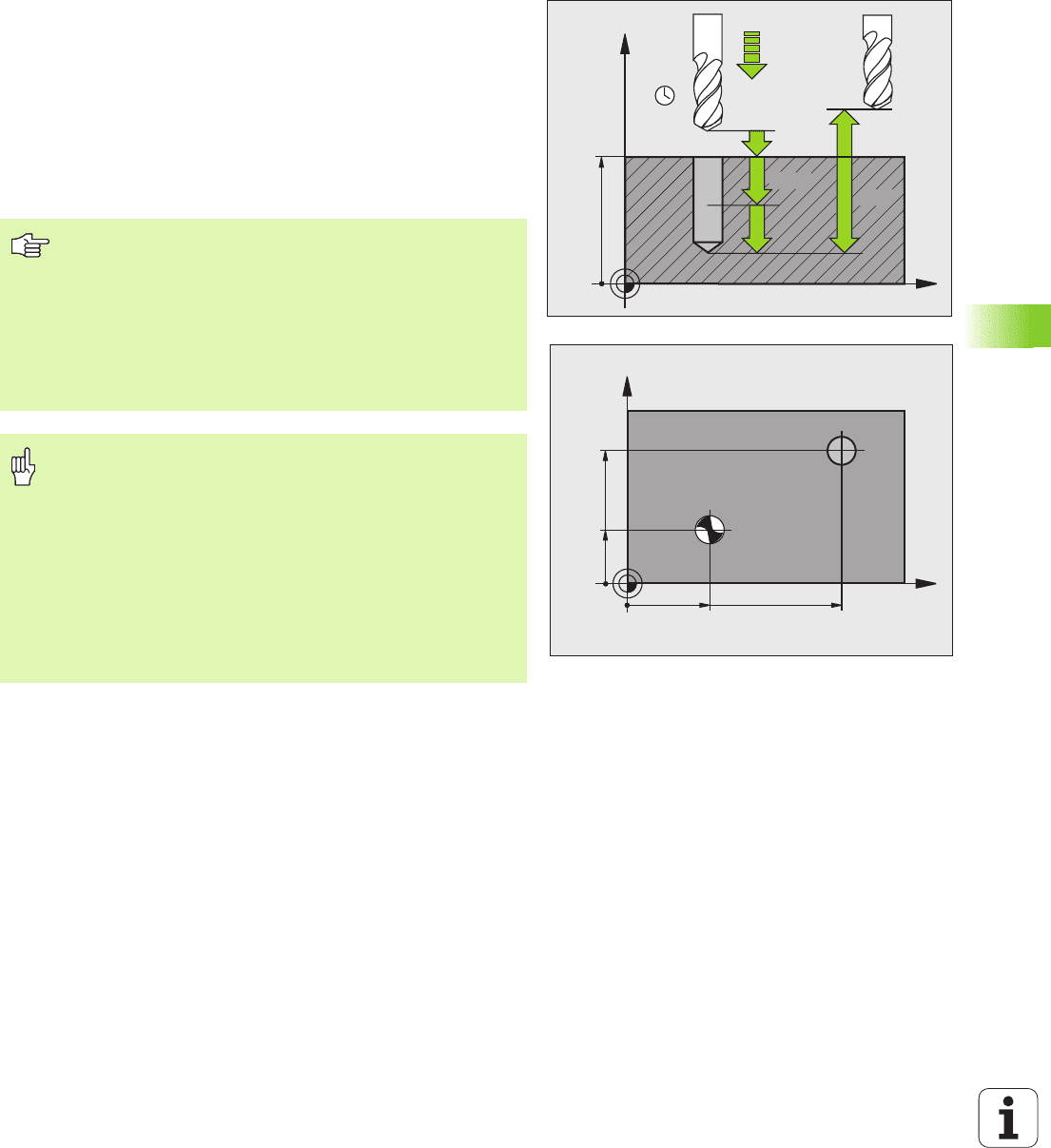

1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Инструмент центрует с программированной подачей F на
записанный диаметр центрования или на записанную глубину
центрования
3 Если определено, инструмент задерживается на дне
центрования
4 Инструмент перемещается с FMAX на безопасное расстояние
или если это – введено – на 2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Q344 (диаметр) или Q201
(глубина) определяет направление работы. Если
программируете диаметр или глубину = 0, то УЧПУ не
выполняет цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столковения!
Учтите, что УЧПУ при положительно введенном
диаметре или положительной глубине реверсирует
рассчет предпозиции. Инструмент перемещается на
оси инструмента на ускоренной подачи на безопасное
расстояние ниже поверхности
обрабатываемой
детали!
364 8 Программирование: циклы
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки; ввести положительное значение
Выбор глубина/диаметр (0/1) Q343: выбор,
следует центровать на заданном диаметре или на
заданной глубине. Если следует центровать на
заданном диаметре, то оператору надо
дефинировать угол при вершине инструмента в
графе T-ANGLE. таблицы инструментов TOOL.T
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно центрования
(вершина конуса центрования). Действует только,
если Q343=0 определено
Диаметр (знак числа) Q344: диаметр
центрования. Действует только, если Q343=1
определено
Подача врезания на глубину Q206: скорость
перемешения инструмента при центровании в мм/
мин
Выдержка времени внизу Q211: время в
секундах, которое инструмент пребывает на дне
отверстия
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 CYCL DEF 240 ЦЕНТРОВАНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q343=1 ;ВЫБОР ГЛУБИНА/ДИАМЕТР
Q201=+0 ;ГЛУБИНА
Q344=-9 ;ДИАМЕТР
Q206=250 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.1 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q203=+20 ;КООРД. ПОВЕРХ.
Q204=100 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
12 CYCL CALL POS X+30 Y+20 Z+0 FMAX M3
13 CYCL CALL POS X+80 Y+50 Z+0 FMAX
14 L Z+100 FMAX M2
HEIDENHAIN iTNC 530 365
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
СВЕРЛЕНИЕ (цикл 200)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Инструмент сверлит с программированной подачей F до
первой глубины врезания
3 УЧПУ перемещает инструмент с FMAX обратно на безопасное
расстояние, выдерживает там - если введено - и
перемещается снова с FMAX на безопасное расстояние над
первой глубиной подачи
4 Затем инструмент сверлит
с заданной подачей F на дальшую
глубину врезания
5 УЧПУ повторяет эту операцию (2 до 4), пока будет достигнута
заданная глубина сверления
6 Со дна сверления инструмент перемещается с FMAX на
безопасное расстояние или если это – введено – на 2-
ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
366 8 Программирование: циклы
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки; ввести положительное значение
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия (вершина
конуса отверстия)
Подача врезания Q206: скорость перемешения
инструмента при сверлении в мм/мин
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз врезается инструмент.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
Выдержка времени вверху Q210: время в
секундах, которое инструмент остается на
безопасном расстоянии, после того как УЧПУ
отвело его из отверстия для удаления стружки
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Выдержка времени внизу Q211: время в
секундах, которое инструмент пребывает на дне
отверстия
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВЫДЕРЖКА ВРЕМЕНИ
ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХ.
Q204=100 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q211=0.1 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
12LX+30Y+20FMAXM3
13 CYCL CALL
14LX+80Y+50FMAXM99
15 L Z+100 FMAX M2
HEIDENHAIN iTNC 530 367
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы

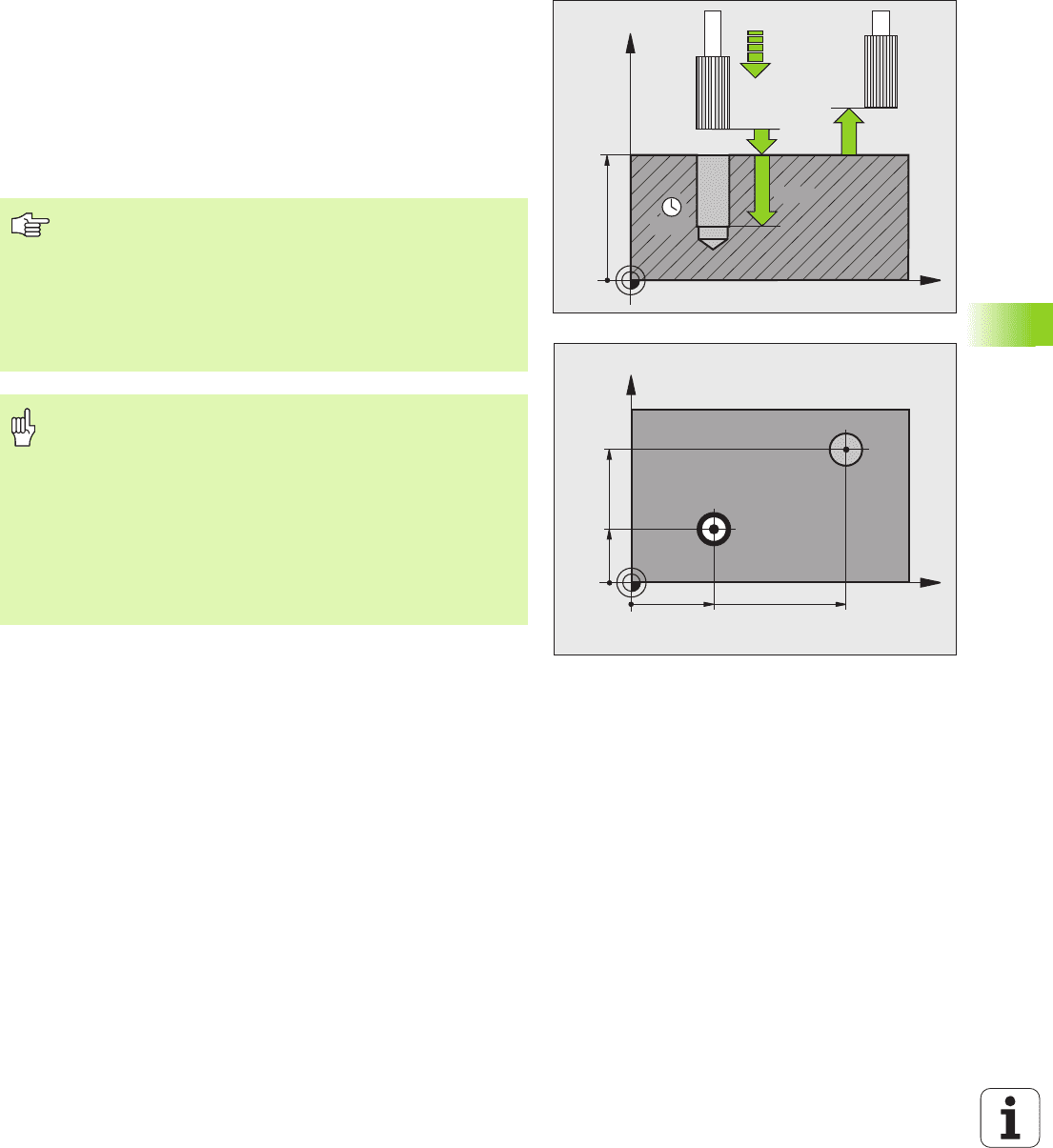

РАЗВЁРТЫВАНИЕ (цикл 201)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подаче FMAX на заданное безопасное расстояние
над поверхностью заготовки
2 Инструмент развёртывает с заданной подачей F до
программированной глубины
3 Инструмент остается на дне сверления, если это введено
4 Затем УЧПУ перемещает инструмент с подачей F обратно на
безопасное расстояние и оттуда – если введено – с FMAX на
2-ое безопасное
расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
368 8 Программирование: циклы
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия
Подача подвода на глубину Q206: скорость
перемешения инструмента при развёртывании в
мм/мин
Выдержка времени внизу Q211: время в
секундах, которое инструмент пребывает на дне
отверстия
Подача возврата Q208: скорость перемещения
инструмента при выходе из отверстия в мм/мин.
Если вводите Q208 = 0, то действует подача
развёртывания
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.5 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q208=250 ;ПОДАЧА ВОЗВРАТА
Q203=+20 ;КООРД. ПОВЕРХ.
Q204=100 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
12LX+30Y+20FMAXM3
13 CYCL CALL
14LX+80Y+50FMAXM9
15 L Z+100 FMAX M2
HEIDENHAIN iTNC 530 369
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
РАСТАЧИВАНИЕ (цикл 202)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Инструмент сверлит с подачей сверления на глубину
3 На дне сверления инструмент прабывает – если введено – со
вращающемся шпиндельем для выхода из материала
4 Затем TNC выполняет ориентированный останов шпинделя на
позицию, определенную в параметре Q336
5 Если выбрали выход из
материала, то УЧПУ отводит в
заданном направлении на 0,2 мм (жёсткое значение) из
материала
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – с FMAX на
2-ое безопасное расстояние. Если Q214=0 то осуществляется
возврат при стенке сверления
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
30
X
Y
20
80
50
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл используется только на станках с управляемым
шпинделем.
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
УЧПУ восстанавливает в конце цикла прежнее
состояние СОЖ и шпинделя, активное перед вызовом
цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
370 8 Программирование: циклы
8.5 Циклы для сверления, нарезания внутренней резьбы и
фрезерования резьбы
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия
Подача врезания Q206: скорость перемешения
инструмента при растачивании в мм/мин
Выдержка времени внизу Q211: время в
секундах, которое инструмент пребывает на дне
отверстия
Подача возврата Q208: скорость перемещения
инструмента при выходе из отверстия в мм/мин.
Если вводится Q208 = 0, то действует подача
врезания
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Направление выхода из материала (0/1/2/3/4)
Q214: определить направление, в котором УЧПУ
выводит инструмент со дна отверстия из
материала (после угловой ориентации шпинделя)
Угол для угловой ориентации шпинделя Q336
(абсолютный): угол, на который УЧПУ
позиционирует инструмент перед выходом из
материала
Пример:
10 L Z+100 R0 FMAX
11 CYCL DEF 202 РАСТАЧИВАНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.5 ;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
Q208=250 ;ПОДАЧА ВОЗВРАТА
Q203=+20 ;КООРД. ПОВЕРХ.
Q204=100 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q214=1 ;НАПРАВЛЕНИЕ ВЫХОДА
Q336=0 ;УГОЛ ШПИНДЕЛЯ
12LX+30Y+20FMAXM3
13 CYCL CALL
14LX+80Y+50FMAXM99
0 Без выхода инструмента
1 Свободный ход инструмента в минус-
направлении главной оси
2 Свободный ход инструмента в минус-
направлении вспомогательной оси
3 Свободный ход инструмента в плюс-
направлении главной оси
4 Свободный ход инструмента в плюс-
направлении вспомогательной оси
Опасность столкновения!
Так выбрать направление свободного перемещения,
чтобы инструмент мог смещаться от края отверстия.
Проверить, где находится вершина инструмента, если
программируется угловая ориентация шпинделя, под
углом введенным в Q336 (нпр. в режиме работы
Позиционирование в ручным вводом). Так выбрать
угол, чтобы вершина инструмента лежала
параллельно к одной из осей координат.
УЧПУ учитывает
автоматически активное вращение
системы координат при выходе из материала.
