HEIDENHAIN iTNC 530 351
8.3 Определение образца PATTERN DEF

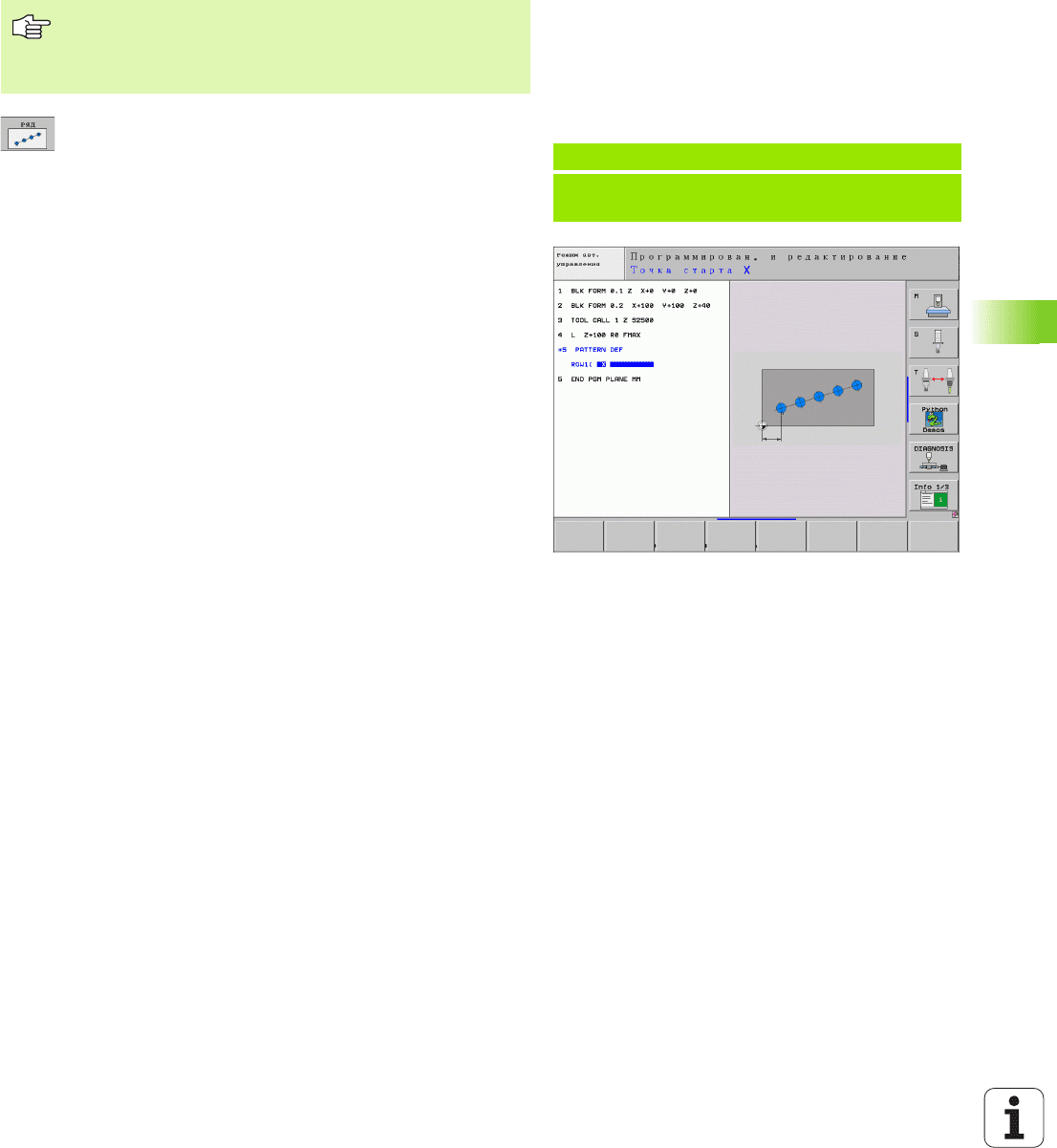

Дефинирование отдельного ряда
Точка старта X (абсолютная): координата точки
старта ряда на оси X
Точка старта Y (абсолютная): координата точки
старта ряда на оси Y
Расстояние позиций обработки (инкрементное):
расстояние между позициями обработки.
Вводимое положительное или отрицательное
значение
Количество операций обработки: общее
количество позиций обработки
Поворот всего образца (aбсолютный): угол
поворота вокруг введенной точки старта. Опорная
ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
352 8 Программирование: циклы
8.3 Определение образца PATTERN DEF

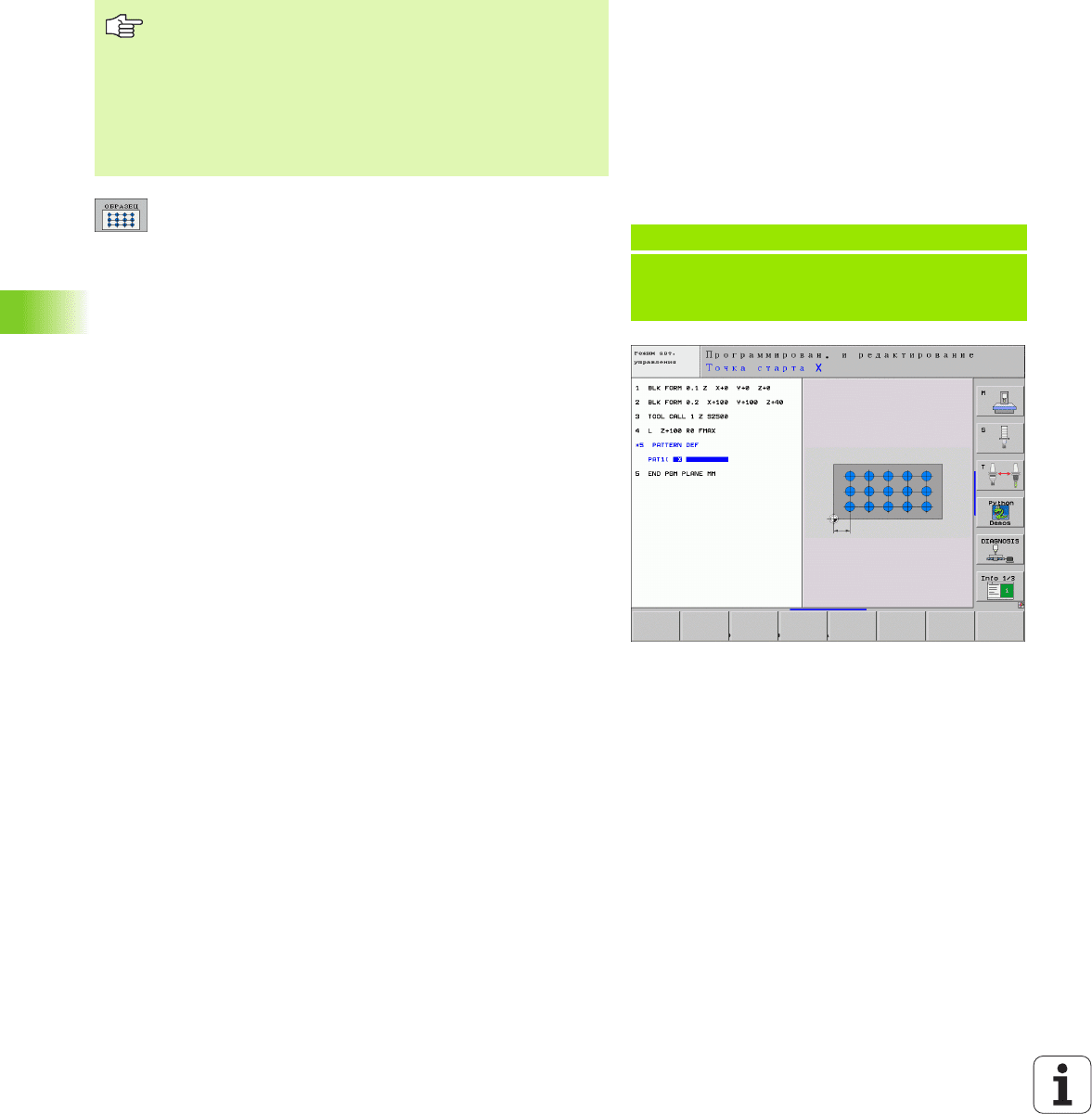

Дефинирование отдельного образца
Точка старта X (абсолютная): координата точки
старта образца на оси X
Точка старта Y (абсолютная): координата точки
старта образца на оси Y
Расстояние позиций обработки X
(инкрементное): расстояние между позициями
обработки в направлении X. Вводимое
положительное или отрицательное значение
Расстояние позиций обработки Y
(инкрементное): расстояние между позициями
обработки в направлении Y. Вводимое
положительное или отрицательное значение
Количество столбцов: общее количество
столбцов образца
Количество строк: общее количество строк
образца
Поворот всего образца (aбсолютный): угол
поворота, на который поворочивается целый
образец вокруг записанной точки старта. Опорная
ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Поворот главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно записанной точки старта.
Вводимое положительное или отрицательное
значение.
Поворот вспомогательная ось: угол поворота,
на который смещается исключительно
вспомогательная ось плоскости обработки
относительно записанной точки старта. Вводимое
положительное или отрицательное значение.
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Параметры угол поворота главная ось и угол
поворота вспомогательная ось действуют
аддитивно остносительно выполненного раньше
поворота целового образца.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
PAT1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4ROT+0ROTX+0ROTY+0Z+0)
HEIDENHAIN iTNC 530 353
8.3 Определение образца PATTERN DEF

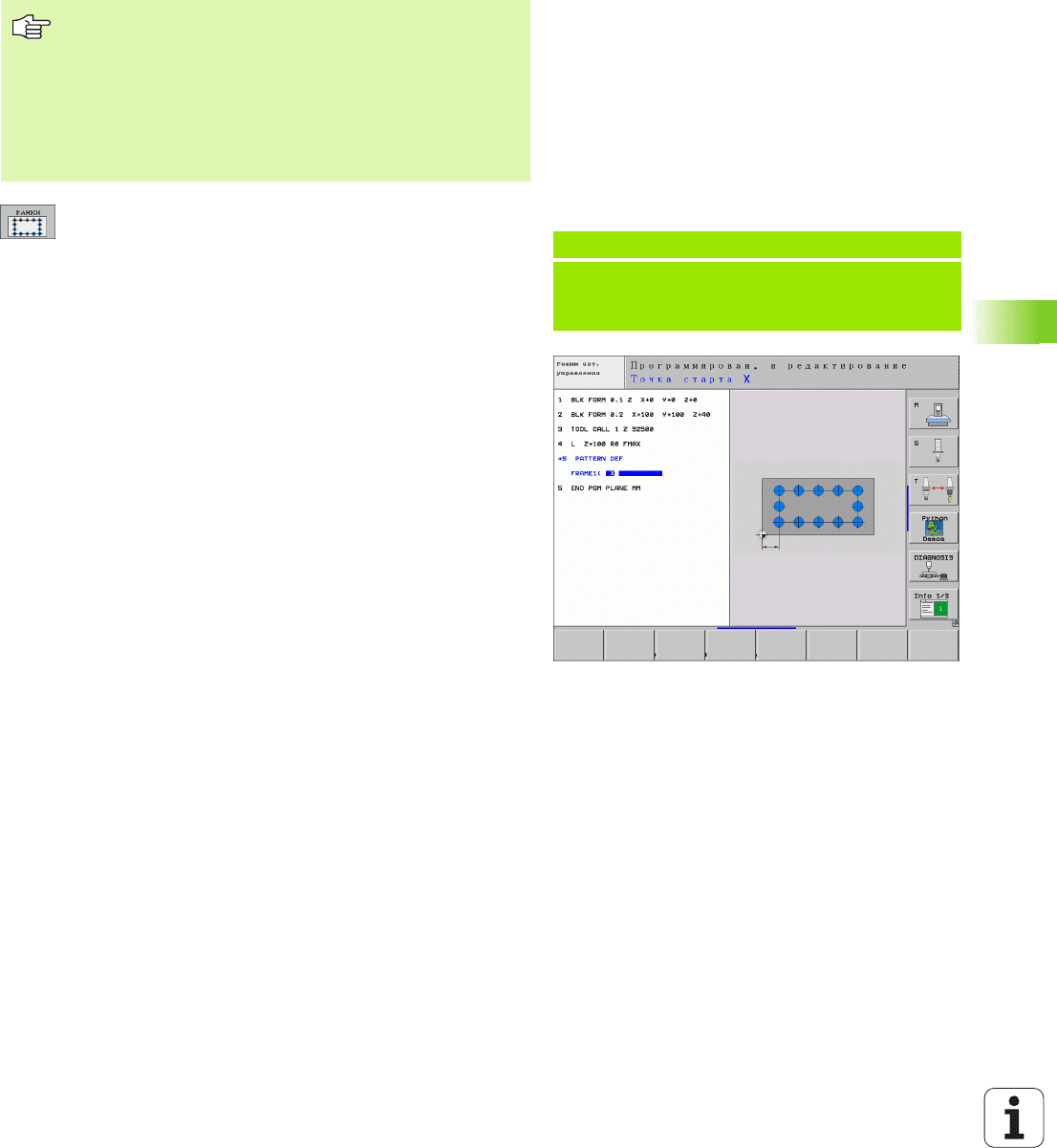

Дефинирование отдельной рамки
Точка старта X (абсолютная): координата точки
старта рамки на оси X
Точка старта Y (абсолютная): координата точки
старта рамки на оси Y
Расстояние позиций обработки X
(инкрементное): расстояние между позициями
обработки в направлении X. Вводимое
положительное или отрицательное значение
Расстояние позиций обработки Y
(инкрементное): расстояние между позициями
обработки в направлении Y. Вводимое
положительное или отрицательное значение
Количество столбцов: общее количество
столбцов образца
Количество строк: общее количество строк
образца
Поворот всего образца (aбсолютный): угол
поворота, на который поворочивается целый
образец вокруг записанной точки старта. Опорная
ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Поворот главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно записанной точки старта.
Вводимое положительное или отрицательное
значение.
Поворот вспомогательная ось: угол поворота,
на который смещается исключительно
вспомогательная ось плоскости обработки
относительно записанной точки старта. Вводимое
положительное или отрицательное значение.
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Параметры угол поворота главная ось и угол
поворота вспомогательная ось действуют
аддитивно остносительно выполненного раньше
поворота целового образца.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1(X+25Y+33,5DX+8DY+10NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
354 8 Программирование: циклы
8.3 Определение образца PATTERN DEF

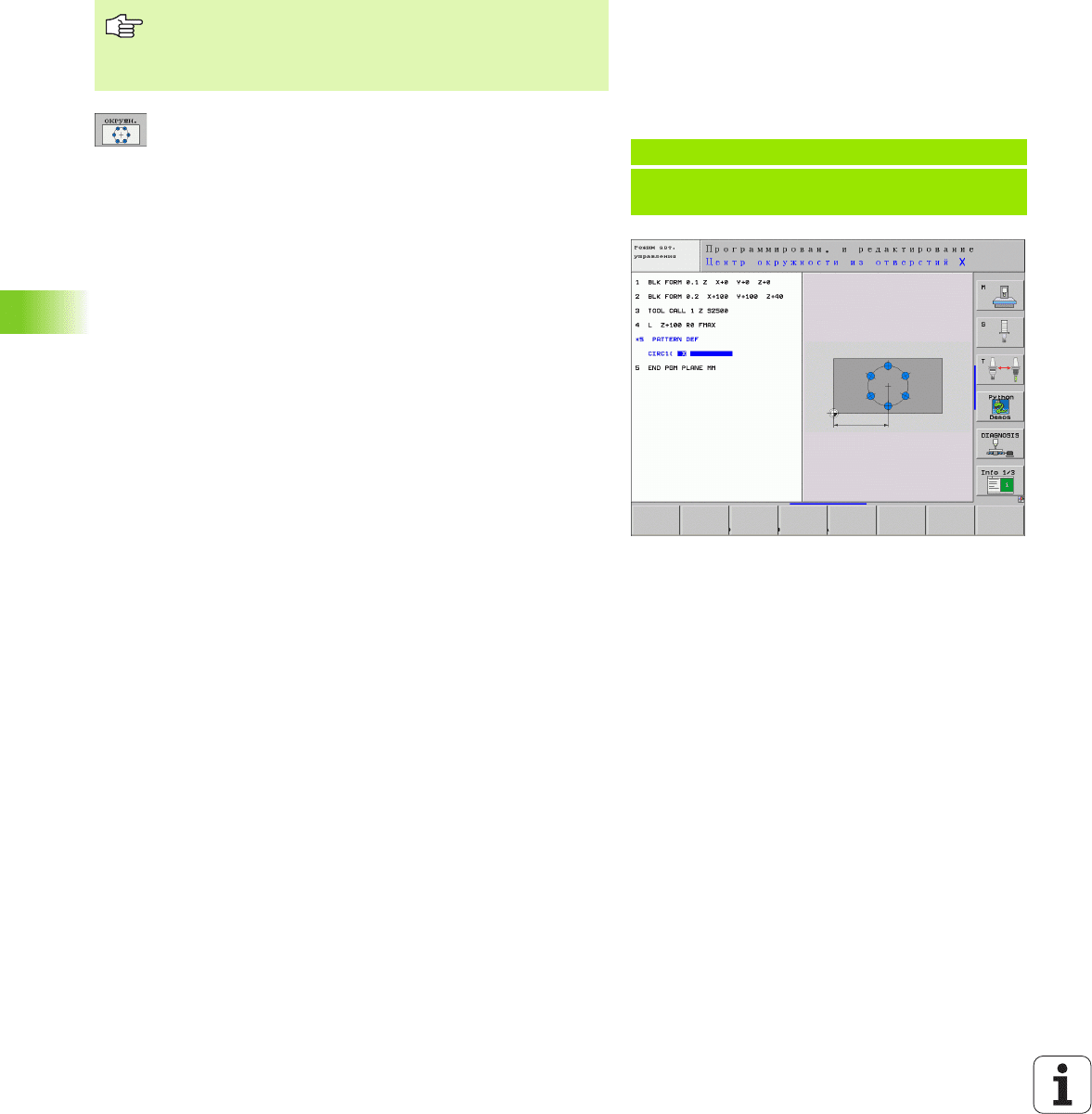

Определение полной окружности
Цент окружности из отверстий X (абсолютная):
координата центра окружности на оси X
Цент окружности из отверстий Y (абсолютная):
координата центра окружности на оси Y
Диаметр окружности из отверстий: диаметр
окружности из отверстий
Угол старта: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (нпр. X для оси инструмента
Z). Вводимое положительное или отрицательное
значение
Количество операций обработки: общее
количество позиций обработки на окружности
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
HEIDENHAIN iTNC 530 355
8.3 Определение образца PATTERN DEF

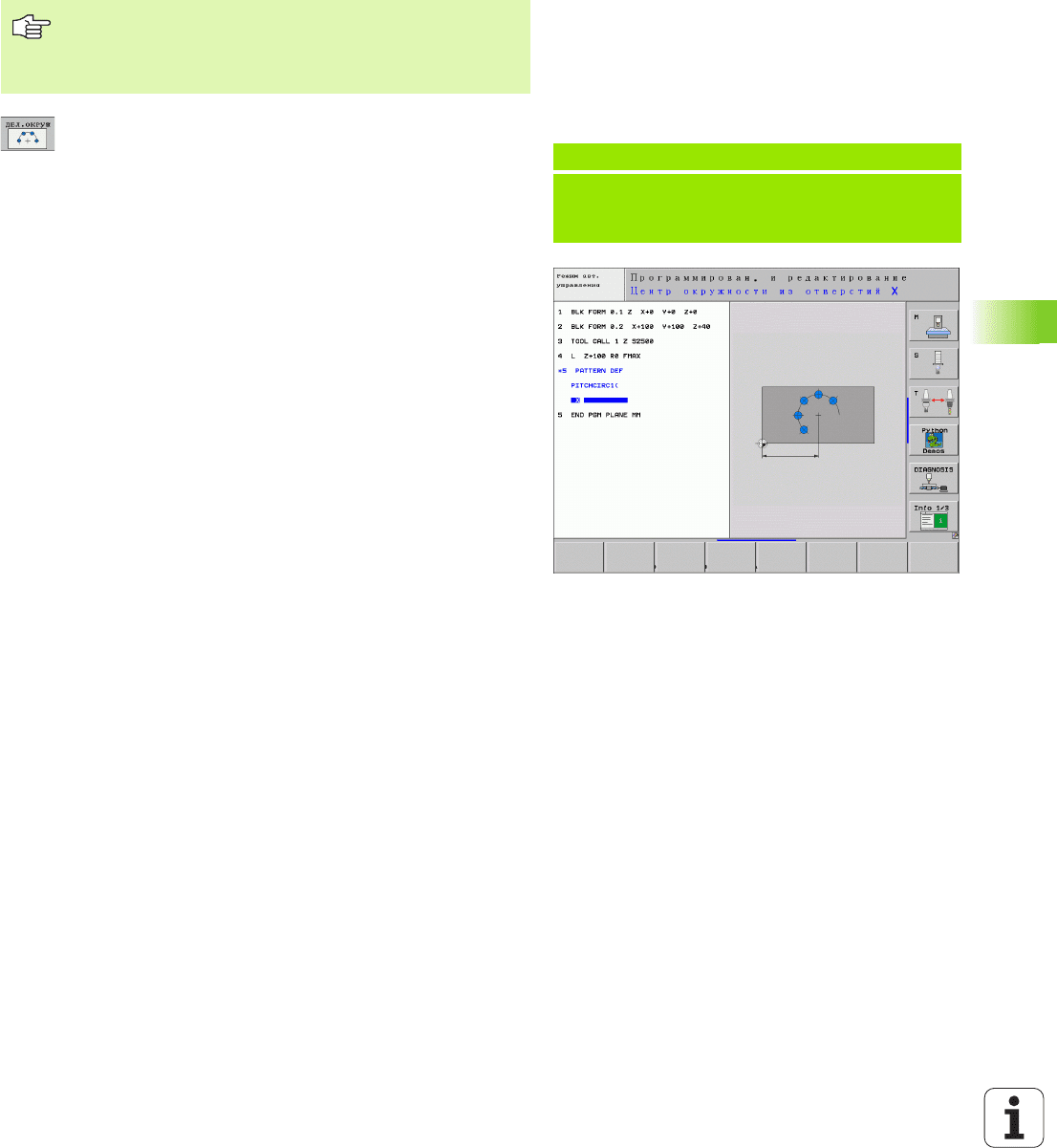

Определение сегмента окружности
Цент окружности из отверстий X (абсолютная):
координата центра окружности на оси X
Цент окружности из отверстий Y (абсолютная):
координата центра окружности на оси Y
Диаметр окружности из отверстий: диаметр
окружности из отверстий
Угол старта: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (нпр. X для оси инструмента
Z). Вводимое положительное или отрицательное
значение
Шаг угла/конечный угол: инкрементный
полярный угол между двумя позициями
обработки. Вводимое положительное или
отрицательное значение. Альтернативно можно
ввести конечный угол (переключается с помощью
softkey)
Количество операций обработки: общее
количество позиций обработки на окружности
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
356 8 Программирование: циклы
8.4 таблицы точек
8.4 таблицы точек
Применение
Если хотите отработать цикл или несколько циклов друг за
другом, на нерегулярном рисунке точек, то составляете таблицу
точек.
Если используете циклы сверления, то координаты плоскости
обработки в таблцы точек соответствуют координатам центров
отверстий. Если используете циклы фрезерования, то
координаты плоскости обработки в таблицы точек соответствуют
координатам точки старта соответственного цикла (нпр
.
координатам центра круглово кармана). Координаты на оси
шпинделя соответствуют координате поверхности загатовки.
Ввод таблицы точек
Выбор режима работы Программу вветси в память/
редактирование:
Вызов управления файлами: нажать клавишу
PGM MGT.
Ввести имя и тип файла таблицы точек,
потвердить клавишей ENT
Вбор единицы измерения: нажать softkey ММ или
ДЮЙМЫ. УЧПУ переходит в око программы и
высвечивает пустую таблицу точек
С помощью Softkey ВКЛЮЧИТЬ СТРОКУ
включить новую строку и ввести координаты
желаемого места обработки
Повторять эту операцию, пока не будут введены все желаемые
координаты
ИМЯ ФАЙЛА?
С помощью Softkeys X OFF/ON, Y OFF/ON, Z OFF/ON
(вторая линейка Softkey) определяете, какие
координаты можете ввести в таблицу точек.
HEIDENHAIN iTNC 530 357
8.4 таблицы точек
Выделение отдельных точек для обработки
В таблицы точек можете через графу FADE определенный в
соответственной строке пункт так обозначить, что он выделяется
при обработке если требуется (смотри „Пропуск кадров” на
странице 693).
Избрать пункт в таблицы, который должен
выделяться
Избрать графу FADE
Активировать выделение или
деактивировать выделение
358 8 Программирование: циклы
8.4 таблицы точек
Выбор таблицы точек в программе
В режиме работы Программу ввести в память/редактировать
выбирать программу, для которой надо активировать таблицу
точек:
Вызов функции для выбора таблицы точек:
нажать клавишу PGM CALL
Нажать Softkey ТАБЛИЦА ТОЧЕК
Ввести таблицу точек, потвердить клавишей END. Если таблица
точек не находится в том же самом списке как ЧУ-программа, то
Вам надо ввести полное название тракта
ЧУ-кадр в качестве примера
7 SEL PATTERN “TNC:\DIRKT5\NUST35.PNT“
HEIDENHAIN iTNC 530 359
8.4 таблицы точек
Вызов цикла в сопряжении с таблицей точек
Если УЧПУ должно вызвать определённый в последнюю очередь
цикл обработки в точках, которые были установлены в таблицы
точек, то программируете вызов цикла с CYCL CALL PAT:
Программирование вызова цикла: клавишу
CYCL CALL нажать
Вызов таблицы точек: нажать Softkey CYCL CALL
PAT
Ввести подачу, с которой УЧПУ должно
переместиться между точками (без ввода:
премерщение с программированной в последнем
подачей, FMAX не действителен)
Если требуется ввести дополнительную функцию
M, потвердить клавишей END
УЧПУ отводит инструмент между точками старта на безопасную
высоту. В качестве безопасной высоты УЧПУ использует либо
координату оси шпинделя при вызове цикла или значение из
параметра цикла Q204, в зависимости от того которое является
больше.
Если хотите при предпозиционировании в оси шпинделя
передвигаться со
средуцированной подачей, используйте
дополнительную функцию M103 (смотри „Коэфицент подачи для
движений врезания: M103” на странице 315).
УЧПУ отрабатывает с CYCL CALL PAT таблицу точек,
определённую Вами в последнем (даже если Вы
определили таблицу точек в вложенной с CALL PGM
программе).
360 8 Программирование: циклы
8.4 таблицы точек
Способ воздействия таблиц точек с SL-циклами и циклом 12
УЧПУ интерпретирует эти точки как дополнительное
перемещение нулевой точки.
Способ воздействия таблиц точек с циклами 200 до 208 и 262
до 267
УЧПУ интерпретирует точки плоскости обработки как кооринаты
центра отверстия. Если хотите использовать определённую в
таблицы точек координату на оси шпинделя как координату точки
старта, то
Вы должны определить верхнюю грань загатовки
(Q203) с 0.
Способ воздействия таблиц точек с циклами от 210 до 215
УЧПУ интерпретирует эти точки как дополнительное
перемещение нулевой точки. Если хотите определённые в
таблицы точек пункты использовать в качестве координат точки
старта, Вы должны программировать точки старта и верхнюю
грань загатовки (Q203) с соответственном цикле фрезерования
с 0.
Способ воздействия таблиц точек с циклами от 251 до 254
УЧПУ интерпретирует точки плоскости обработки как координаты
позиции старта цикла. Если хотите использовать определённую в
таблицы точек координату на оси шпинделя как координату точки
старта, то Вы должны определить верхнюю грань загатовки
(Q203) с 0.
Действует для всех циклов 2хх
Как только при CYCL CALL PAT актуальная осевая
позиция инструмента лежит ниже безопасной высоты,
УЧПУ выдает сообщение об ошибках PNT:
безопасная высота очень мала. Безопасная высота
рассчитывается из суммы координаты верхней грани
детали (Q203) и 2. безопасного расстояния (Q204, или
безопасное расстояние Q200, если Q200 своей
величиной превышает Q204).
